Produkttyp	Aktiver Koaxialmonitor
Marke	DB Technologies
Modell	Flexsys FMX12
Abmessungen (B x H x T)	465 x 297 x 444 mm
Gewicht	13.9 kg
Leistung	600 W RMS (Klasse D), 1200 W Spitze
Frequenzgang	56 Hz - 15.5 kHz (-6 dB)
Max. SPL	128 dB bei 1 m
Abdeckung	60° x 90° (drehbarer Horn)
Lautsprecher	1" Hochtöner (Schwingspule 1.3"), 12" Tieftöner (Schwingspule 2")
Crossover-Frequenz	1740 Hz
DSP-Presets	8 Modi: Live, Playback, Coupled, Male/Female Singer, Antifeedback, Live/Playback on Stand
Audioeingänge	1x XLR symmetrisch (umschaltbar Mic/Line)
Audioausgänge	1x XLR Link
Bedienelemente	Empfindlichkeit, Drehregler für Preset, Schalter Mic/Line
LED-Anzeigen	Limiter, Signal, Mute/prot, Ready
Kühlung	Konvektion (lüfterlos)
Gehäusematerial	Mehrschichtholz lackiert
Grill	Metall, CNC-gefräst
Netzanschluss	VDE
Stromverbrauch (1/3 Leistung)	1.2 A (220-240V~) / 2 A (100-120V~)
Schutz	Peak-Begrenzer, RMS, thermisch
Sicherheit	Verwendung durch erfahrenes Personal; Lüftungsschlitze nicht blockieren; bei Fehlfunktion Strom abschalten
Wartung	Kabelintegrität regelmäßig prüfen; Verstärker nicht öffnen
Reparierbarkeit	Autorisierten Reparaturdienst kontaktieren; keine vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - Flexsys FMX12 DB Technologies

Wie schließe ich ein Mikrofon an den FMX12 an?

Verwenden Sie einen symmetrischen XLR-Eingang. Stellen Sie den Eingangswahlschalter auf Mic. Der Eingangspegel kann mit dem Sensitivity-Regler eingestellt werden.

Was tun, wenn die Box nicht angeht?

Überprüfen Sie die Netzversorgung und das VDE-Kabel. Stellen Sie sicher, dass der POWER-Schalter auf ON steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturdienst.

Welche Presets sind verfügbar?

8 Presets: Live Monitor, Playback Monitor, Coupled Monitors, Male Singer, Female Singer, Antifeedback, Live on Stand, Playback on Stand. Wählen Sie mit dem Drehregler MAIN PRESET.

Wie stelle ich die Eingangsempfindlichkeit ein?

Verwenden Sie den Input Sens.-Regler auf der Rückseite. Stellen Sie ihn vor der Systemkonfiguration auf 0 dB und passen Sie ihn dann je nach gewünschtem Pegel an.

Kann ich die Box auf einem Stativ verwenden?

Ja, in vertikaler Position auf einem Stativ. Verwenden Sie die Presets Live on Stand oder Playback on Stand. Achten Sie darauf, dass der Mittelständer nach vorne positioniert ist, und verwenden Sie eine zusätzliche Befestigung (nicht im Lieferumfang).

Wie ist die akustische Abdeckung?

Abdeckung von 60° (H) x 90° (V) dank des drehbaren Horns. Dies ermöglicht eine hervorragende Streuung auch außerhalb der Achse, ideal für die Bühnenmonitoranwendung.

Wie vermeide ich Rückkopplungen?

Verwenden Sie das Preset Antifeedback, das eine spezielle Entzerrung anwendet, um Rückkopplungen zu reduzieren. Platzieren Sie den Monitor hinter dem Mikrofon und vermeiden Sie es, das Mikrofon auf die Box zu richten.

Was bedeutet die Limiter-Anzeige?

Die Limiter-Anzeige leuchtet auf, wenn der interne Begrenzer aktiv ist, um die Box zu schützen. Ein zyklisches Blinken weist auf übermäßige Belastung hin. Reduzieren Sie den Eingangspegel, wenn dies häufig vorkommt.

Welches Kabel verwende ich für die Verbindung zwischen zwei Monitoren?

Verwenden Sie ein symmetrisches XLR-Kabel. Verbinden Sie den Output/Link-Ausgang eines Monitors mit dem Input-Eingang des nächsten. Das Signal wird dann weitergeleitet (Link).

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf dem Etikett auf der Rückseite der Box. Sie wird für die Produktregistrierung und Garantieansprüche benötigt.

BEDIENUNGSANLEITUNG Flexsys FMX12 DB Technologies

BEDIENUNGSANLEITUNG - Abschnitt 1

MANUEL D'UTILISATION - Section 1

Die in diesem Handbuch enthaltenen Warnhinweise müssen gemeinsam mit den Angaben in der „BEDIENUNGSANLEITUNG - Abschnitt 2“ beachtet werden.

4. SPECIFICHE TECNICHE 15

GENERALE 15

DATI ACUSTICI.... 15

AMPLIFICATORE 15

PROCESSORE 15

INTERFACCIA UTENTE.... 16

INGRESSI ED USCITE 16

SPECIFICHE MECCANICHE 17

FMX MONITOR

Cod. 420120314 REV. 1.2

4. SPECIFICHE TECNICHE

GENERALE

SPECIFICHE MECCANICHE

EINLEITENDER ÜBERBLICK 33

ANHALTSPUNKTE FÜR DEN BENUTZER.... 33

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN.... 34

ABMESSUNGEN 34

AKUSTISCHE ABDECKUNG 35

PACKUNGSINHALT 35

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS.... 36

INPUT-, OUTPUT- UND STEUERBEREICH 37

VERSORGUNGSBEREICH 38

2. INSTALLATION UND KONFIGURIERUNG 40

INSTALLATION 40

KONFIGURATION 41

3. PROBLEMABHILFE 42

4. TECHNISCHE DATEN 43

ALLGEMEINE ANGABEN 43

AKUSTIK-DATEN 43

VERSTÄRKER 43

PROZESSOR 43

BENUTZEROBERFLÄCHE 44

EINGÄNGE UND AUSGÄNGE 44

STROMSPEZIFIKATIONEN (ABSORPTION) 44

MECHANISCHE SPEZIFIKATIONEN 45

FMX MONITOR

Art.-Nr. 420120314 REV. 1.2

1. ALLGEMEINE INFORMATIONEN

WILLKOMMEN!

Wir danken Ihnen, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produkts entschieden haben! Diese Monitore sind das Ergebnis einer langjährigen Erfahrung im Bereich der Soundsysteme. Sie bieten optimierte Lösungen in Sachen Akustik und Elektronik sowie im Hinblick auf die Materialauswahl.

EINLEITENDER ÜBERBLICK

Die Linie FMX bietet sich mit ihrer über einen erweiterten Frequenzbereich reichenden, akustisch optimierten Leistung als eine qualitativ hochwertige Linie für Bühnenmonitore an.

Seine Hauptmerkmale sind:

• koaxiale Konfiguration
• besonders vielfältig im Einsatz, mit der Wahl zwischen einer Doppelposition als Bühnenmonitor oder der Verwendung als PA-System, montiert auf einem Stativständer
• einfache Bedienung und sofortige Konfigurierbarkeit dank der Voreinstellungen, die am Panel des Verstärkers je nach gewählter Einsatzart vorgenommen werden können

ANHALTSPUNKTE FÜR DEN BENUTZER

Zur besten Verwendung Ihres Lautsprechers VIO empfehlen wir:

• die in der Packung enthaltene Quick Start-Anleitung sowie die vorliegende komplette
  Bedienungsanleitung in allen ihren Teilen zu lesen und sie über die gesamte Lebensdauer des Produkts hinweg aufzubewahren;
• das Produkt auf der Website http://www.dbtechnologies.com im Abschnitt „ASSISTENZ“ zu registrieren.
• und die Kaufquittung sowie die GARANTIE (Bedienungsanleitung „Abschnitt 2“) gut aufzubewahren.

FMX MONITOR Art.-Nr. 420120314 REV. 1.2

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN

ABMESSUNGEN

Die Maße sind:

390 mm (L), 268 mm (A), 411 mm (P) [FMX10],

Art.-Nr. 420120314 REV. 1.2

AKUSTISCHE ABDECKUNG

Die besondere Öffnung des Monitors gewährleistet eine Abdeckung von 60° (H) x 90° (V). Dies ermöglicht eine gute Abstrahlleistung in allen Nutzungskonfigurationen, auch wenn der Monitor in vertikaler Position verwendet wird. Die koaxiale Konfiguration bietet auch außerhalb der Achse eine exzellente Abdeckung sowie hervorragende Hörergebnisse bei kurzen Entfernungen. Ein weiterer zu unterstreichender Punkt ist, dass das Horn drehbar ist, um die Anwendung noch vielseitiger zu gestalten.

PACKUNGSINHALT

Überprüfen Sie beim Öffnen der Verpackung des Lautsprechers FMX, dass der Lieferumfang komplett ist. Die Verpackung enthält:

• Monitor, Serie FMX
- Versorgungskabel mit VDE-Steckverbinder
- Quick Start-Anleitung und Garantieunterlagen

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS

Der Verstärker der Klasse D ist das Herzstück des Monitors FMX.

Abgabe bis zu 400 W RMS [FMX 10] und 600 W RMS [FMX12-15].

Der Betrieb ist leise sowie effizient und erfordert kein aktives Belüftungssystem.

Das Steuerungssystem ist mit einem leistungsfähigen DSP ausgerüstet, der die sofortige und einfache

Konfiguration in jedem möglichen Einsatzkontext erlaubt.

BEREICH STROMVERSORGUNG
BEREICH EINGANG, AUSGANG UND STEUERUNG

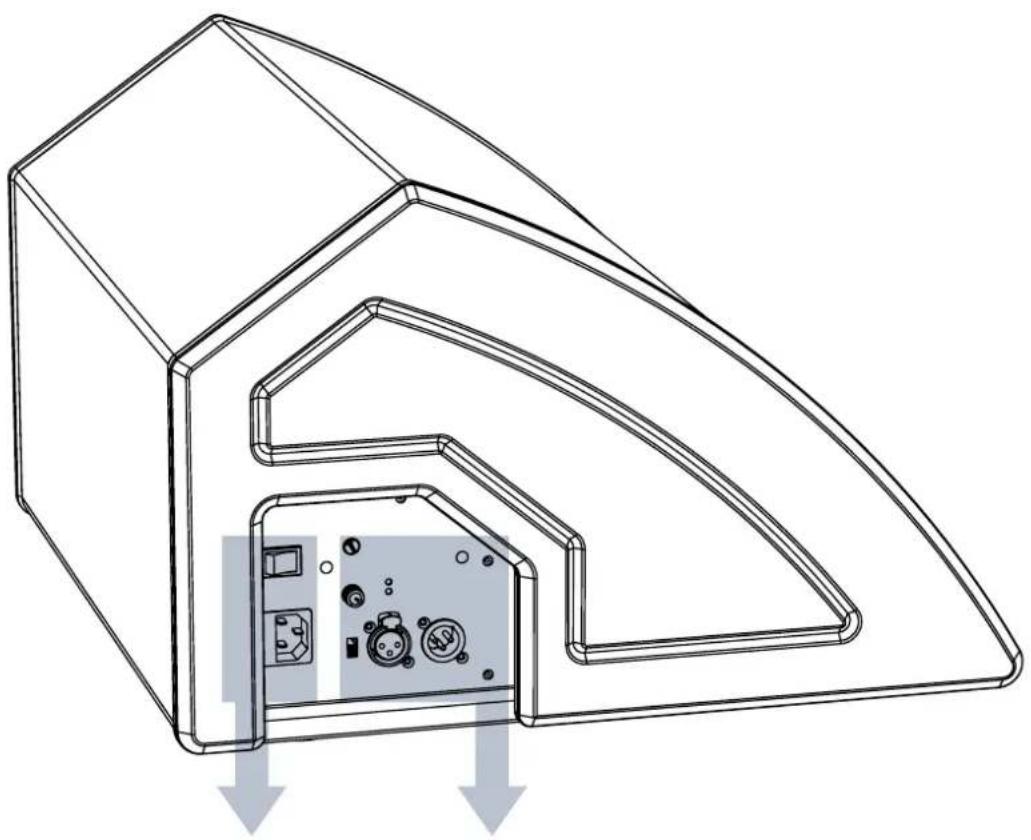

Das Bedienfeld auf der Rückseite des Subwoofers ist gekennzeichnet durch:

• Eingang, Ausgang und Steuerbereich
• Versorgungsbereich

FMX MONITOR

Art.-Nr. 420120314 REV. 1.2

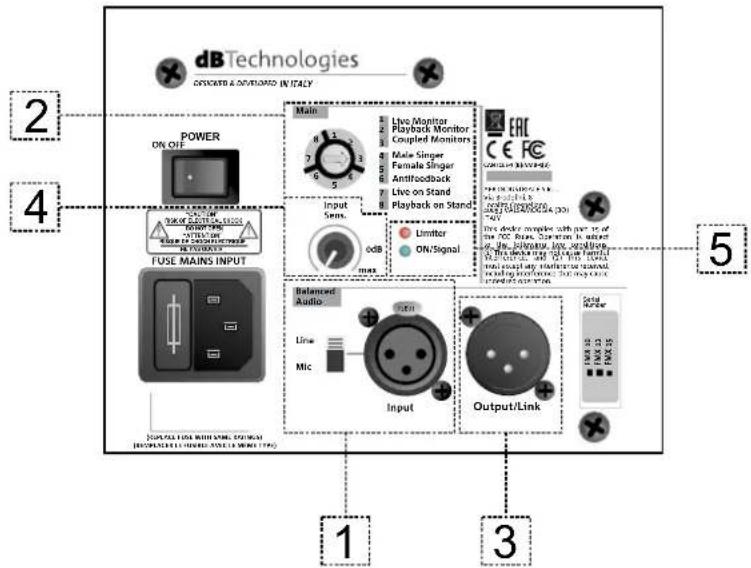

INPUT-, OUTPUT- UND STEUERBEREICH

1. AUDIO-EINGANG („Balanced Audio Input“) mit Währschalter für Eingang Mi/Line.

Eingang kompatibel mit symmetrischen XLR-Kabeln. Wird für die Eingangsverbindung des Audiosignals vom

Mischpult (Schalter auf „Line“) oder von einem Mikrofon (Schalter auf „Mic“) verwendet.

1. MAIN PRESET

Drehknopf zur Einstellung von Voreinstellungen je nach Verwendung und Kontext.

1. AUDIO-AUSGANG („Output/Link“)

Der Anschluss ist mit symmetrischen Kabeln mit XLR-Steckern kompatibel. Er wird für die Verbindung am Ausgang verwendet, entweder direkt oder über einen anderen Monitor (Link).

1. INPUT SENSITIVITY

Ermöglicht die Einstellung der Eingangsempfindlichkeit.

Vor Beginn der Montage ist der Monitor und das System auf 0 dB zu setzen.

1. STATUS-LED („Zustand“)

LEDs für den Betrieb des Moduls.

Limiter: leuchtet beim Ansprechen auf und gibt eventuell ein zu überprüfendes Warnsignal, durch zyklisches Blinken ab.

ON/Signal: leuchtet anwechselnd/durchgehend auf und weist auf das Anliegen eines Eingangssignals hin.

FMX MONITOR Art.-Nr. 420120314 REV. 1.2

VERSORGUNGSBEREICH

1. VERSORGUNGSCHALTER Ein/Aus-Schalter.

2. SOCKET VDE Ermöglicht das Einführen des Kabels mit VDE-Stecker.

3. SICHERUNGSAUFNAHME Aufnahme für die Sicherung.

ACHTUNG!

• Die Anschlüsse in diesem Abschnitt erfüllen auch die Funktion von Leistungsschaltern.
- Versperren Sie nicht die hinteren Kühlkörper des Verstärkers. Wenn sich das Modul übermäßig erwärmt, reduziert sich allmählich die Lautstärke, bis das Modul thermisch wieder stabilisiert ist. Das Niveau wird automatisch wiederhergestellt, wenn die normale Betriebstemperatur erreicht ist.
- Bei Funktionsstörungen sofort den Strom abschalten, indem Sie das Modul vom Stromnetz trennen. Kontaktieren Sie einen autorisierten Reparaturdienst.
- Versuchen Sie nicht, den Verstärker zu öffnen.
- Verwenden Sie nur hochwertige Kabel mit Original-Neutrik®-Steckverbindern. Überprüfen Sie die Kabel regelmäßig auf deren Unversehrtheit.

FMX MONITOR

Art.-Nr. 420120314 REV. 1.2

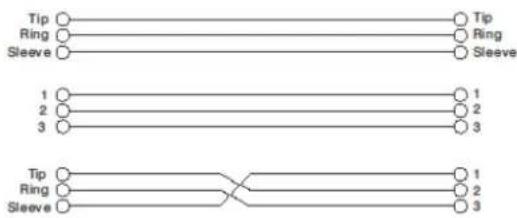

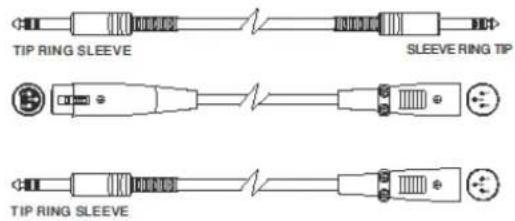

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE


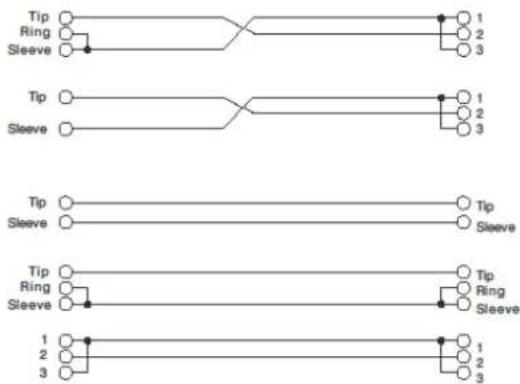

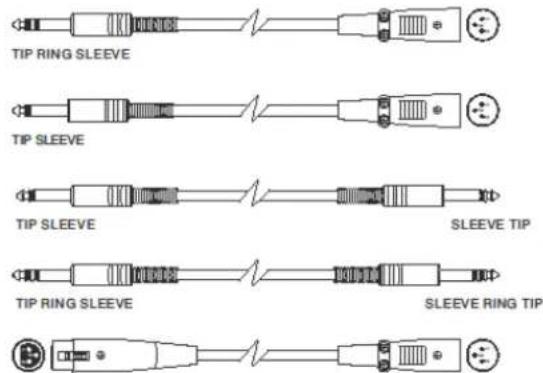

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP

2. INSTALLATION UND KONFIGURIERUNG

ACHTUNG!

Produkt und Zubehör dürfen nur von qualifiziertem Personal gehandhabt werden! Stellen Sie sicher, dass die Anlage stabil und sicher aufgestellt wird, um gefährliche Personen-, Tier- und / oder Sachschäden zu vermeiden. Der Benutzer ist verpflichtet, die Vorgaben und die gesetzlichen Vorschriften über die Sicherheit des Landes, in dem das Produkt verwendet wird, zu befolgen. Für den sicheren Gebrauch regelmäßig die Funktionstüchtigkeit aller Teile und die Unversehrtheit vor Gebrauch überprüfen.

Design, Berechnungen, Installation, Test und Wartung von hängenden Systemen oder professionellem Audio-Stacks dürfen nur von autorisiertem Personal durchgeführt werden. AEB Industriale ist nicht verantwortlich für unsachgemäße Installationen, die nicht den Sicherheitsanforderungen entsprechen.

INSTALLATION

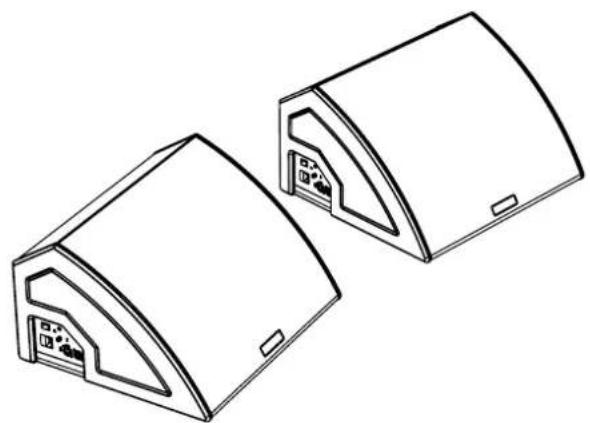

Die klassische Aufstellung des Monitors auf dem Boden wird durch die Möglichkeit der vertikalen Konfiguration auf einem Stativständer ergänzt.

Im letzten Fall ist darauf zu achten, dass der mittlere Fuß nach vorne gestellt wird. Verwenden Sie für diese Art der Installation eine zusätzliche Befestigung (nicht im Lieferumfang enthalten).

Art.-Nr. 420120314 REV. 1.2

KONFIGURATION

Die möglichen DSP-Konfigurationen sind:

1 Live Monitor, für den klassischen Live-Einsatz auf der Bühne
2 Playback-Monitor, für die Wiedergabe eines Musikprogrammes
3 gekoppelte Monitore, um mehr als einen Monitor gleichzeitig zu verwenden
4 Male Singer, zur Reproduktion des männlichen Gesangs
5 Female Singer, zur Reproduktion des weiblichen Gesangs
6 Antifeedback mit Ausgleichsfunktion zur Vermeidung des Larsen-Effekts
7 Live on Stand, für den Live-Einsatz in einer freistehenden Konfiguration (vertikal)
8 Playback on Stand, für die Wiedergabe eines Musikprogramms in einer freistehenden Konfiguration

Main

Input Sens.

1 Live Monitor
2 Playback Monitor
3 Coupled Monitors
4 Male Singer
5 Female Singer
6 Antifeedback
7 Live on Stand
8 Playback on Stand

3. PROBLEMABHILFE

Der Monitor lässt sich nicht einschalten:

1. Überprüfen Sie das Vorhandensein der korrekten, der Anlage vorgeschalteten Versorgung.

Der Monitor schaltet sich ein, gibt jedoch keine Töne ab:

1. Überprüfen Sie, dass die Anschlüsse zum Audiosignaleingang oder der Rücklauf des Audiosignals korrekt erfolgt sind.

2. Überprüfen, dass die Input Sensitivity auf 0 dB eingestellt ist.

3. Überprüfen Sie, ob die Audioquelle (Mischer) richtig angeschlossen und aktiv ist.

4. TECHNISCHE DATEN

ALLGEMEINE ANGABEN

Typ:	Aktiver Koaxialmonitor

AKUSTIK-DATEN

Frequenzgang [- 6 dB]: 65 - 16.5 kHz	[10] / 56 - 15.5 kHz [12] / 50 - 15.5 kHz [15]
Frequenzgang [- 10 dB]: 57 - 19 kHz	[10] / 52 - 19 kHz [12] / 46 - 19 kHz [15]
Maximaler Schalldruckpegel (1 m): 125 dB [12] / 128 dB [12-15]
HF: 1” (V.C.: 1”) [10] / 1” (V.C.: 1.3”)	[12-15] -
LF:	10” - 12” - 15” (V.C.: 2 “)
Übergangsfrequenz:	1800 Hz [10] - 1740 Hz [12-15]
Klangabdeckung:	60° x 90°

VERSTÄRKER

Verstärkungsklasse: Klasse D
Verstärkungsleistung (Peak) 800 W [10] - 1200 W [12-15]
Verstärkungsleistung (RMS): 400 W [10] - 600 W [12-15]
Kühltechnik: Konvektion

PROZESSOR

Interner Controller: DSP 28/56 bit 48 kHz

Limiter (Begrenzer): Peak, RMS, Thermoschalter

FMX MONITOR Art.-Nr. 420120314 REV. 1.2

BENUTZEROBERFLÄCHE

Anzeigeleuchten:	Limiter, Signal, Stumm / Prot, Bereit
Bedienelemente Empfindlichkeit / Voreinstellung / Line-Mic-Schalter

EINGÄNGE UND AUSGÄNGE

Stromeingänge: VDE
Audioeingänge: 1x XLR EIN symmetrisch (Isolierung: Floating ADC)
Audioausgänge: 1x XLR OUT, HPF XOver Audio-Link

STROMSPEZIFIKATIONEN (ABSORPTION)

Aufnahme bei 1/3 der Leistung unter maximalen Einsatzbedingungen (**):

0.8 A (220-240V~) - 1.4 A (100-120V~) [10] / 1.2 A (220-240V~) - 2 A (100-120V~) [12-15]

** HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/3 der Leistung im schweren Betriebszustand (Musikprogramm mit häufigem Clipping und Ansprechen des Limiters). Bei professionellen Installationen und Touren empfiehlt es sich, nach diesen Werten zu dimensionieren.

FMX MONITOR

Art.-Nr. 420120314 REV. 1.2

MECHANISCHE SPEZIFIKATIONEN

Material: lackiertes Sperrholzgehäuse
Gitter: Vollmetall - CNC-Verarbeitung
Griffe: eingebaut

Breite: 390 mm [10] - 465 mm [12] - 580 mm [15]

Höhe: 268 mm [10] - 297 mm [12] - 340 mm [15]

Tiefe: 411 mm [10] - 444 mm [12] - 500 mm [15]

Gewicht: 11.3 kg - 13.9 kg - 16.9 kg

Die Eigenschaften, die Spezifikationen sowie das Erscheinungsbild der Produkte können ohne vorherige Ankündigung geändert werden. dBTechnologies behält sich das Recht vor, Änderungen und Verbesserungen am Design oder den Ausführungen vornehmen zu können, ohne die Verpflichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

FMX MONITOR Art.-Nr. 420120314 REV. 1.2

TABLE DES MATIÈRES

1. INFORMATIONS GÉNÉRALES...... 47

BIENVENUS! 47

INTRODUCTION 47

RÉFÉRENCES POUR L'UTILISATEUR.... 47

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES 48

DIMENSIONS 48

COUVERTURE ACOUSTIQUE 49

CONTENU DE L'EMBALLAGE 49

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE.... 50

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE.... 51

SECTION D'ALIMENTATION 52

2. INSTALLATION ET CONFIGURATION.... 54

INSTALLATION....54

CONFIGURATION 55

3. DÉPANNAGE 56

4. SPÉCIFICATIONS TECHNIQUES 57

INFORMATIONS GÉNÉRALES 57
