MANUALE UTENTE LVX 12 DB Technologies

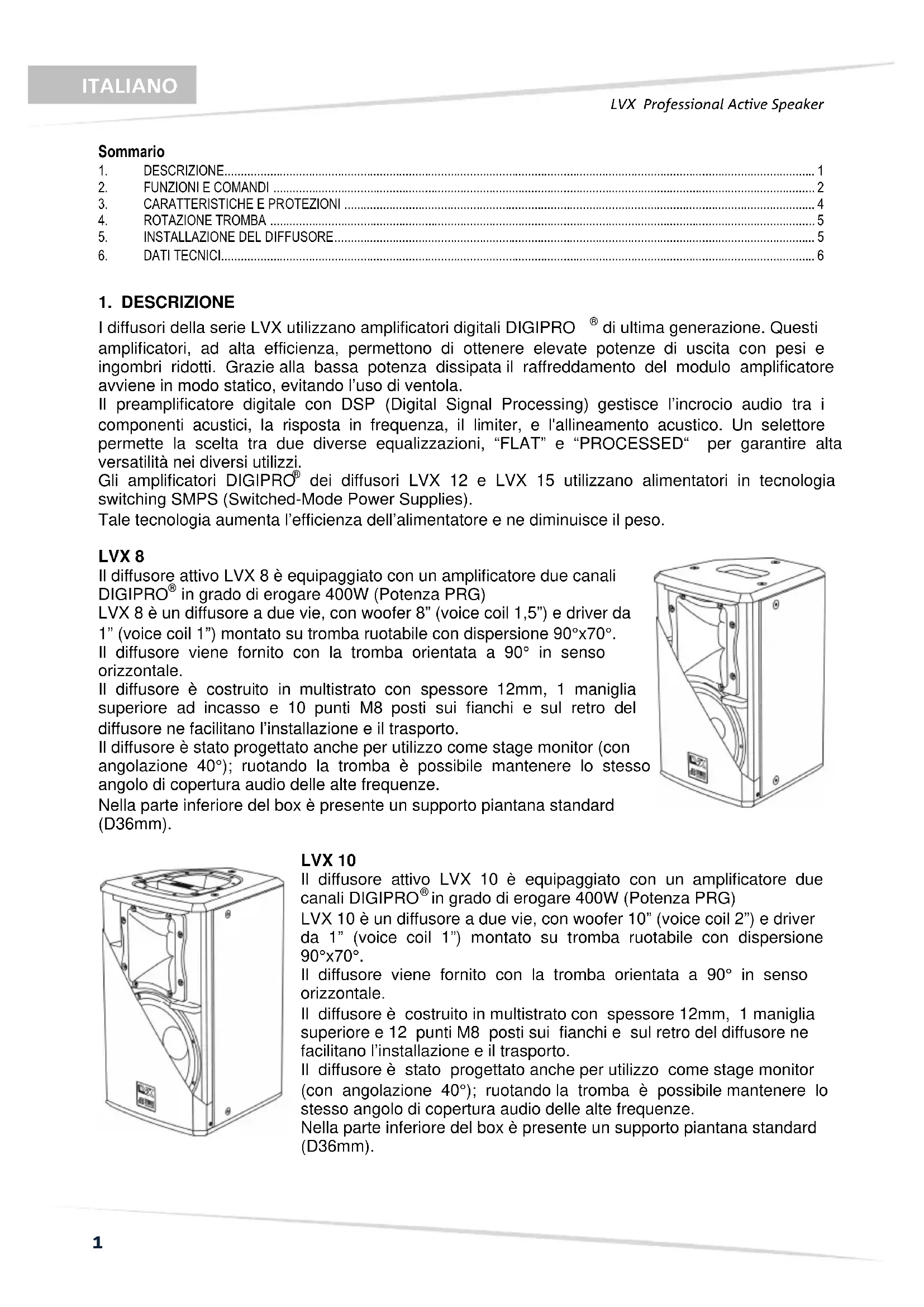

I diffusori della serie LVX utilizzano amplificatori digitali DIGIPRO

di ultima generazione. Questi amplificatori, ad alta efficienza, permettono di ottenere elevate potenze di uscita con pesi e ingombri ridotti. Grazie alla bassa potenza dissipata il raffreddamento del modulo amplificatore avviene in modo statico, evitando l’uso di ventola. Il preamplificatore digitale con DSP (Digital Signal Processing) gestisce l’incrocio audio tra i componenti acustici, la risposta in frequenza, il limiter, e l'allineamento acustico. Un selettore permette la scelta tra due diverse equalizzazioni, “FLAT” e “PROCESSED“ per garantire alta versatilità nei diversi utilizzi. Gli amplificatori DIGIPRO

dei diffusori LVX 12 e LVX 15 utilizzano alimentatori in tecnologia switching SMPS (Switched-Mode Power Supplies). Tale tecnologia aumenta l’efficienza dell’alimentatore e ne diminuisce il peso. LVX 8 Il diffusore attivo LVX 8 è equipaggiato con un amplificatore due canali DIGIPRO

in grado di erogare 400W (Potenza PRG) LVX 8 è un diffusore a due vie, con woofer 8” (voice coil 1,5”) e driver da 1” (voice coil 1”) montato su tromba ruotabile con dispersione 90°x70°. Il diffusore viene fornito con la tromba orientata a 90° in senso orizzontale. Il diffusore è costruito in multistrato con spessore 12mm, 1 maniglia superiore ad incasso e 10 punti M8 posti sui fianchi e sul retro del diffusore ne facilitano l’installazione e il trasporto. Il diffusore è stato progettato anche per utilizzo come stage monitor (con angolazione 40°); ruotando la tromba è possibile mantenere lo stesso angolo di copertura audio delle alte frequenze. Nella parte inferiore del box è presente un supporto piantana standard (D36mm). LVX 10 Il diffusore attivo LVX 10 è equipaggiato con un amplificatore due canali DIGIPRO

in grado di erogare 400W (Potenza PRG) LVX 10 è un diffusore a due vie, con woofer 10” (voice coil 2”) e driver da 1” (voice coil 1”) montato su tromba ruotabile con dispersione 90°x70°. Il diffusore viene fornito con la tromba orientata a 90° in senso orizzontale. Il diffusore è costruito in multistrato con spessore 12mm, 1 maniglia superiore e 12 punti M8 posti sui fianchi e sul retro del diffusore ne facilitano l’installazione e il trasporto. Il diffusore è stato progettato anche per utilizzo come stage monitor (con angolazione 40°); ruotando la tromba è possibile mantenere lo stesso angolo di copertura audio delle alte frequenze. Nella parte inferiore del box è presente un supporto piantana standard (D36mm).2 ITALIANO

LVX 12 Il diffusore attivo LVX 12 è equipaggiato con un amplificatore due canali DIGIPRO

in grado di erogare 800W (Potenza PRG). LVX 12 è un diffusore a due vie, con woofer 12” (voice coil 2”) e driver da 1” (voice coil 1,5”) montato su tromba 90°x40° ruotabile. Il diffusore viene fornito con la tromba orientata a 90° in senso orizzontale. Il diffusore è costruito in legno di betulla di spessore 15mm, 3 maniglie e 12 punti M10 posti sui fianchi e sul retro del diffusore ne facilitano l’installazione e il trasporto. Il diffusore è stato progettato anche per utilizzo come stage monitor (con angolazione 45°); ruotando la tromba è possibile mantenere lo stesso angolo di copertura audio delle alte frequenze. Nella parte inferiore del box è presente un supporto piantana standard (D36mm).

LVX 15 Il diffusore attivo LVX 15 è equipaggiato con un amplificatore due canali DIGIPRO

in grado di erogare 800W (Potenza PRG). LVX 15 è un diffusore a due vie, con woofer 15” (voice coil 2”) e driver al Neodimio da 1” (voice coil 1,5”) montato su tromba 90°x40° ruotabile. Il diffusore viene fornito con la tromba orientata a 90° in senso orizzontale. Il diffusore è costruito in legno di betulla di spessore 15mm, 3 maniglie e 12 punti M12 posti sui fianchi e sul retro del diffusore ne facilitano l’installazione e il trasporto. Il diffusore è stato progettato anche per utilizzo l’utilizzo come stage monitor (con angolazione 45°); ruotando la tromba è possibile mantenere lo stesso angolo di copertura audio delle alte frequenze. Nella parte inferiore del box è presente un supporto piantana standard (D36mm).

Questi connettori possono essere utilizzati come ingressi bilanciati per il collegamento di microfoni bilanciati o sbilanciati o di sorgenti audio a livello linea (0dB) (es. preamplificatore, mixer, ...) Questi connettori sono collegati in parallelo e possono essere utilizzati per rinviare il segnale audio ad altri diffusori amplificati, registratori o amplificatori supplementari.

2) INDICATORE LUMINOSO “Ready”

Questo indicatore s'illumina di colore verde per indicare il corretto funzionamento del diffusore. Nel normale funzionamento il led è acceso fisso.

3) INDICATORE LUMINOSO “Signal”

Questo indicatore s'illumina di colore verde per indicare la presenza del segnale audio (ad un livello medio di -20dB).LVX Professional Active Speaker

Questo indicatore s’illumina di colore rosso per indicare l'intervento del circuito limitatore interno, il quale evita la distorsione dell'amplificatore e protegge gli altoparlanti da sovraccarichi.

5) CONTROLLO SENSIBILITA’ INGRESSO “Sensitivity”

Questo controllo regola la sensibilità del segnale in ingresso all’amplificatore. Tale controllo non influisce sul livello dell’uscita “Link” - “Input - Link”

Questo interruttore a due posizioni permette la selezione tra due diverse equalizzazioni. La posizione “Flat” permette di avere una risposta lineare del diffusore perfetta per l’utilizzo in situazioni “live”. La posizione “Processed” enfatizza le basse frequenze moderando le medie, favorendo la riproduzione sonora di brani registrati.

7) SELETTORE SENSIBILITA’ “Input Sens”

Posizionare il selettore in LINE per l’utilizzo di una sorgente a livello linea (0dB) o MIC per l’utilizzo di un microfono.

8) PRESA DI ALIMENTAZIONE “MAINS ”

Consente la connessione del cavo di alimentazione fornito in dotazione.

9) PORTA FUSIBILE “FUSE”

Alloggio per fusibile di rete.

10) INTERRUTTORE GENERALE “POWER”

L’interruttore permette l’accensione e lo spegnimento del diffusore.4 ITALIANO

Griglie frontali Visto l’utilizzo professionale di questi diffusori, i componenti sono protetti frontalmente da una lamiera forata con spessore 1,2mm (LVX 8 e LVX 10) o 1,5mm (LVX 12 e LVX 15) e foam interno. Raffreddamento Il controllo termico è gestito dal microprocessore interno, che grazie a due sensori controlla la temperatura dell’amplificatore e dell’alimentatore. Tale controllo agisce automaticamente sul volume generale. In caso di surriscaldamento (> 80 gradi) il volume diminuisce in funzione dell’aumento della temperatura rendendo impercettibile la variazione. Il corretto volume e tutte le funzioni verranno riprese automaticamente al raggiungimento delle normali temperature di esercizio. Accensione Gli amplificatori sono equipaggiati con un microprocessore per la gestione del DSP, l’interfaccia utente e il controllo dell’amplificatore. La regolare accensione del diffusore è garantita da una procedura di inizializzazione; durante questa fase di test, i LED (”LIMITER”, “SIGNAL” e “READY”), posti sul modulo amplificatore, rimangono spenti per circa 2 sec. Al termine della procedura di avvio, sul modulo amplificatore solo il LED verde “READY” rimane acceso fisso. Nel caso di un malfunzionamento grave del diffusore, sul modulo amplificatore il LED rosso “LIMITER” lampeggia e il diffusore viene posto in stato “mute”. Indicazioni di guasto e protezioni Il microprocessore è in grado di segnalare tre diversi tipi di guasti tramite diversi lampeggi del LED rosso “Limiter” prima dell’accensione del LED verde “Ready” I tre tipi di guasto sono: - ATTENZIONE: viene rilevato una errore o un malfunzionamento autoripristinate non grave e le prestazioni del diffusore non vengono limitate - LIMITAZIONE: viene rilevato un errore e vengono limitate le prestazioni del diffusore (il livello sonoro viene ridotto di 3dB). Questo stato influisce parzialmente sul funzionamento corretto del diffusore, ed è comunque necessario contattare il centro assistenza per risolvere il problema. - GUASTO: viene rilevato un malfunzionamento grave. Il diffusore viene posto nello stato di “mute”. Lampeggi

Nel caso di guasto, il LED verde “Ready” rimane spento. Eseguire le seguenti verifiche: - Controllare la corretta connessione alla rete d’alimentazione. - Assicurarsi della corretta tensione d’alimentazione. - Controllare che l’amplificatore non sia surriscaldato. - Scollegare dalla rete di alimentazione il diffusore attendere qualche minuto e riprovare Se questa segnalazione di errore rimane attiva contattare il centro assistenza autorizzato per risolvere il problema.LVX Professional Active Speaker

Il diffusore permette di modificare l’angolo di copertura, tramite la rotazione della tromba. Il diffusore viene fornito dalla ditta costruttrice sempre con la tromba orientata a 90° in senso orizzontale per i diffusori LVX. Se si desidera modificare l’angolo di copertura della tromba è necessario (Fig. 1): - svitare le viti di fissaggio della rete - rimuovere la rete di protezione anteriore esercitando una leggera pressione su un lato e sollevarla dall’opposito incasso - svitare le otto viti di fissaggio della tromba - ruotare la tromba nella posizione desiderata (non estrarre mai il blocco tromba dal diffusore) - rinvitare le viti di fissaggio della tromba - inserire nuovamente la rete negli appositi incassi laterali e rinvitare le viti della rete.

5. INSTALLAZIONE DEL DIFFUSORE

ATTENZIONE Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di pericolo per l’incolumità di persone e strutture. Per evitare condizioni di pericolo non sovrapporre fra loro più diffusori senza adeguati sistemi di ancoraggio. Prima si sospendere il diffusore controllare tutti i componenti da utilizzare, che non devono presentare danni, deformazioni, parti mancanti o danneggiate che possono ridurre la sicurezza dell’installazione. Nell’utilizzo all’aperto evitare luoghi esposti alle intemperie. Il diffusore viene fornito dalla ditta costruttrice predisposto per l’utilizzo : - in appoggio - a pavimento (come monitor) - su supporto piantana - appeso con golfari o apposite staffe fornite dalla ditta

ATTENZIONE Non utilizzare mai le maniglie per appendere il diffusore!

ATTENZIONE Per appendere il diffusore utilizzare solo una vite per ogni punto di appendibilità I punti di appendibilità sono di 8MA nei modelli LVX 8 / LVX 10 e di 10MA nei modelli LVX 12 / LVX 15 Non togliere entrambe le viti di fissaggio! NO! SI! SI!6 ITALIANO

Attivo Biamplificato

Attivo Biamplificato

Tipologia amplificatore

Risposta in Frequenza (

Pressione sonora (SPL)

Convezione (No ventola)

Convezione (No ventola)

Controlli/limitazioni

1 driver – VC 1” Sensibilità ingresso nominale

220-240Vac 50-60Hz Corrente di accensione

Materiale box Colore Forma diffusore Materiale staffe appendibiltà Inserti per appendibilità Maniglie Supporto piantana Rete frontale

Multistrato Nero Trapezoidale Acciaio 10 x M8 1 ad incasso (parte alta) D36mm (alluminio) Lamiera forata 1.2mm con foam interno

Attivo Biamplificato

Attivo Biamplificato

Tipologia amplificatore

Risposta in Frequenza (

Pressione sonora (SPL)

Convezione (No ventola)

Convezione (No ventola)

Controlli/limitazioni

1 compression driver – VC 1” Sensibilità ingresso nominale

220-240Vac 50-60Hz Corrente di accensione

Materiale box Colore Forma diffusore Materiale staffe appendibiltà Inserti per appendibilità Maniglie Supporto piantana Rete frontale

Multistrato Nero Trapezoidale Acciaio 12 x M10 1 in plastica - parte alta 2 in plastica laterali (1 x lato) D36mm (alluminio) Lamiera forata 1.5mm con foam interno

Multistrato Nero Trapezoidale Acciaio 12 x M10 1 in plastica - parte alta 2 in plastica laterali (1 x lato) D36mm (alluminio) Lamiera forata 1.5mm con foam interno

CLASSIFICAZIONE EMI In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti Elettromagnetici E3 o inferiori (E2, E1).8 ENGLISH

Codice 420120221 Rev 2.0
