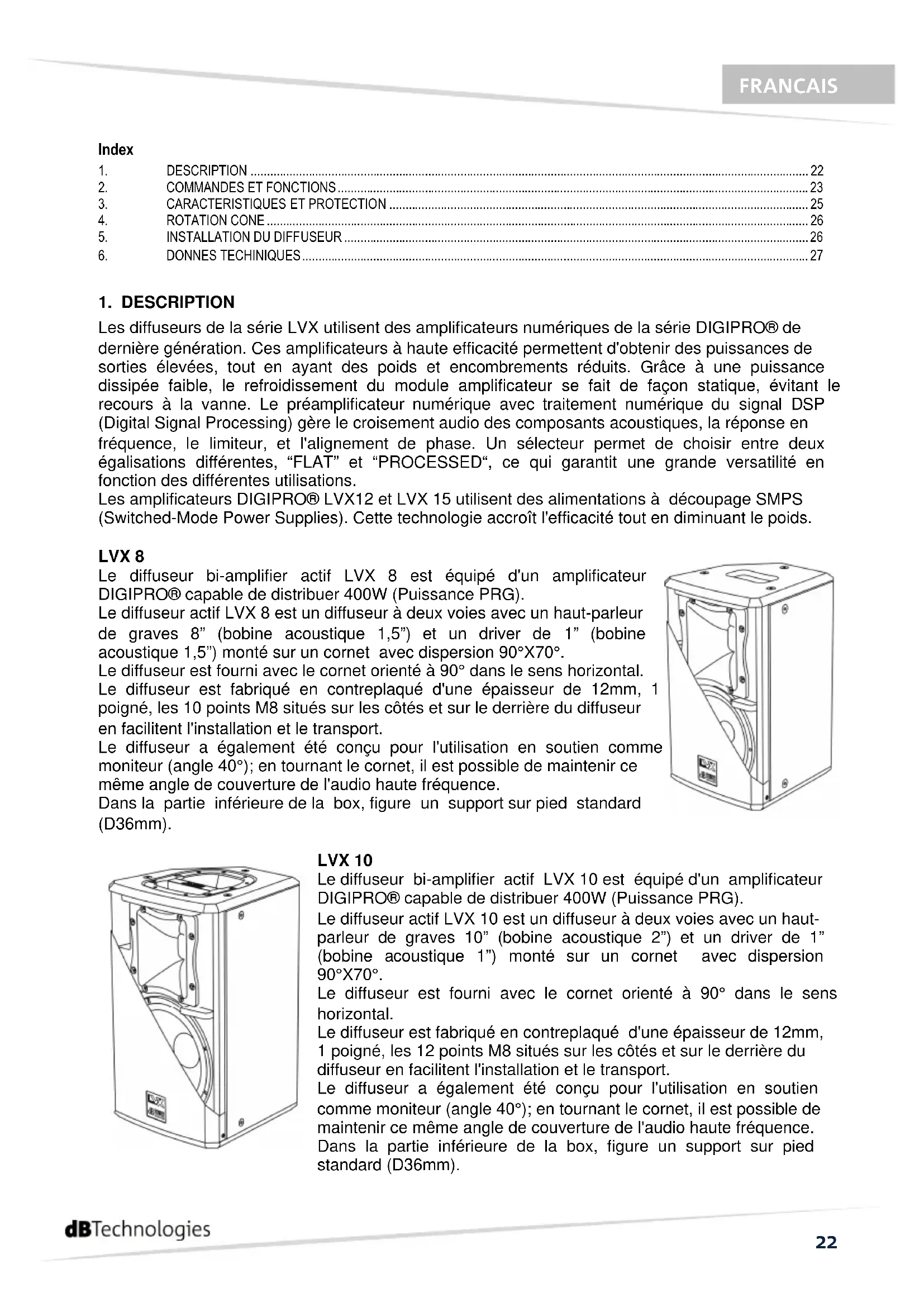

MODE D'EMPLOI LVX 12 DB Technologies
Les diffuseurs de la série LVX utilisent des amplificateurs numériques de la série DIGIPRO® de dernière génération. Ces amplificateurs à haute efficacité permettent d'obtenir des puissances de sorties élevées, tout en ayant des poids et encombrements réduits. Grâce à une puissance dissipée faible, le refroidissement du module amplificateur se fait de façon statique, évitant le recours à la vanne. Le préamplificateur numérique avec traitement numérique du signal DSP (Digital Signal Processing) gère le croisement audio des composants acoustiques, la réponse en fréquence, le limiteur, et l'alignement de phase. Un sélecteur permet de choisir entre deux égalisations différentes, “FLAT” et “PROCESSED“, ce qui garantit une grande versatilité en fonction des différentes utilisations. Les amplificateurs DIGIPRO® LVX12 et LVX 15 utilisent des alimentations à découpage SMPS (Switched-Mode Power Supplies). Cette technologie accroît l'efficacité tout en diminuant le poids. LVX 8 Le diffuseur bi-amplifier actif LVX 8 est équipé d'un amplificateur DIGIPRO® capable de distribuer 400W (Puissance PRG). Le diffuseur actif LVX 8 est un diffuseur à deux voies avec un haut-parleur de graves 8” (bobine acoustique 1,5”) et un driver de 1” (bobine acoustique 1,5”) monté sur un cornet avec dispersion 90°X70°. Le diffuseur est fourni avec le cornet orienté à 90° dans le sens horizontal. Le diffuseur est fabriqué en contreplaqué d'une épaisseur de 12mm, 1 poigné, les 10 points M8 situés sur les côtés et sur le derrière du diffuseur en facilitent l'installation et le transport. Le diffuseur a également été conçu pour l'utilisation en soutien comme moniteur (angle 40°); en tournant le cornet, il est possible de maintenir ce même angle de couverture de l'audio haute fréquence. Dans la partie inférieure de la box, figure un support sur pied standard (D36mm). LVX 10 Le diffuseur bi-amplifier actif LVX 10 est équipé d'un amplificateur DIGIPRO® capable de distribuer 400W (Puissance PRG). Le diffuseur actif LVX 10 est un diffuseur à deux voies avec un haut- parleur de graves 10” (bobine acoustique 2”) et un driver de 1” (bobine acoustique 1”) monté sur un cornet avec dispersion 90°X70°. Le diffuseur est fourni avec le cornet orienté à 90° dans le sens horizontal. Le diffuseur est fabriqué en contreplaqué d'une épaisseur de 12mm, 1 poigné, les 12 points M8 situés sur les côtés et sur le derrière du diffuseur en facilitent l'installation et le transport. Le diffuseur a également été conçu pour l'utilisation en soutien comme moniteur (angle 40°); en tournant le cornet, il est possible de maintenir ce même angle de couverture de l'audio haute fréquence. Dans la partie inférieure de la box, figure un support sur pied standard (D36mm).LVX Professional Active Speaker
LVX 12 Le diffuseur bi-amplifier actif LVX 12 est équipé d'un amplificateur DIGIPRO® capable de distribuer 800W (Puissance PRG). Le diffuseur actif LVX 12 est un diffuseur à deux voies avec un haut- parleur de graves 12” (bobine acoustique 2”) et un driver de compression de 1” (bobine acoustique 1,5”) monté sur un cornet avec dispersion 90°x40°. Le diffuseur est fourni avec le cornet orienté à 90° dans le sens horizontal. Le diffuseur est fabriqué en bois de bouleau d'une épaisseur de 15mm, 3 poigné, les 12 points M10 situés sur les côtés et sur le derrière du diffuseur en facilitent l'installation et le transport. Le diffuseur a également été conçu pour l'utilisation en soutien comme moniteur (angle 45°); en tournant le cornet, il est possible de maintenir ce même angle de couverture de l'audio haute fréquence. Dans la partie inférieure de la box, figure un support sur pied standard (D36mm).
LVX 15 Le diffuseur bi-amplifier actif LVX 15 est équipé d'un amplificateur DIGIPRO® capable de distribuer 800W (Puissance PRG). Le diffuseur actif LVX 15 est un diffuseur à deux voies avec un haut-parleur de graves 15” (bobine acoustique 2”) et un driver de compression de 1” (bobine acoustique 1,5”) monté sur un cornet avec dispersion 90°X40°. Le diffuseur est fourni avec le cornet orienté à 90° dans le sens horizontal. Le diffuseur est fabriqué en bois de bouleau d'une épaisseur de 15mm, 3 poigné, les 12 points M10 situés sur les côtés et sur le derrière du diffuseur en facilitent l'installation et le transport. Le diffuseur a également été conçu pour l'utilisation en soutien comme moniteur (angle 45°); en tournant le cornet, il est possible de maintenir ce même angle de couverture de l'audio haute fréquence. Dans la partie inférieure de la box, figure un support sur pied standard (D36mm).
Ces Entrées symétriques peuvent être utilisées pour la connexion de microphones symétriques ou asymétriques ou de sources au niveau ligne (0dB) (par ex. préamplificateur, table de mixage, ...). La sortie est reliée en parallèle à l'entrée et peut être utilisée pour transmettre un signal audio en entrée à un autre diffuseur amplifié, à un enregistreur ou à un amplificateur supplémentaire.
2) INDICATEUR LUMINEUX “Ready”
Cet indicateur s'allume de couleur verte pour indiquer que la tension d'alimentation de réseau est correcte. Pendant le fonctionnement normal, la LED est allumée.
3) INDICATEUR LUMINEUX “Signal”
Cet indicateur s'allume de couleur verte pour indiquer la présence du signal audio (à un niveau de -20dB).24
Cet indicateur s'allume de couleur rouge pour indiquer l'intervention du circuit limiteur interne qui évite la distorsion de l'amplificateur et protège les haut-parleurs contre les surcharges
5) CONTRÔLE SENSIBILITÉ ENTRÉE “Sensitivity”
Ce contrôle règle la sensibilité du signal en entrée à l'amplificateur. Ce contrôle n'influence pas le niveau de la sortie “Link” - “Input- Link”.
Cet interrupteur à deux positions permet la sélection entre deux égalisations différentes. La position “Flat” permet d'avoir une réponse linéaire du diffuseur, surtout adaptée pour l'utilisation “live”. La position “Processed” augmente les fréquences basses, réduit la quantité de fréquences moyennement basses, et est adapté pour musique reproduite.
7) SÉLECTEUR SENSIBILITÉ “Input Sens”
Positionner le sélecteur sur LINE pour utiliser une source au niveau ligne (0dB) ou sur MIC pour utiliser un microphone.
8) PRISE POUR LE FIL D’ALIMENTATION “MAINS”
Elle permet de brancher le cordon d’alimentation fourni en dotation.
9) BLOC À FUSIBLES “FUSE”
Logement pour le fusible de secteur.
10) INTERRUPTEUR “POWER”
L'interrupteur permet d'allumer et d'éteindre l’enceinte.LVX Professional Active Speaker
Grilles frontales Etant donné l'utilisation professionnelle de ces diffuseurs, les composant sont protégés frontalement par une tôle percée d'une épaisseur de 1,2 mm (LVX 8 et LVX 10) ou 1,5mm (LVX 12 et LVX 15) et mousse interne. Refroidissement Le contrôle thermique est géré par le microprocesseur interne, qui, grâce à deux capteurs, contrôle la température de l'amplificateur et de l'alimentation pour éviter la surchauffe en limitant le volume général. En cas de surchauffe (> 80 degrés), le volume décroît en fonction de l'augmentation de la température, ce qui rend la variation imperceptible. Le volume correct ainsi que toutes les fonctions seront automatiquement reprises, une fois que les températures de fonctionnement normales seront atteintes. Allumage Les amplificateurs sont équipés d'un microprocesseur pour la gestion du DSP et le contrôle de l'amplificateur. L'allumage régulier du diffuseur est garanti par une procédure d'initialisation ; pendant cette phase de test, le témoin lumineux frontal bleu clignote 2 fois et les LEDs (”Limiter”, “Signal” et “Ready”) situées sur le module amplificateur, restent éteintes pendant environ 2 sec. Au terme de la procédure de démarrage, la LED frontale s'allume (si activée), et seule la LED verte “Ready” reste fixement allumée sur le module amplificateur. Dans le cas d'un dysfonctionnement grave du diffuseur, la LED frontale clignote de façon répétée, et la LED rouge Limiter clignote sur le module amplificateur et le diffuseur est mis en état “mute”. Indications de pannes et protections Le microprocesseur est en mesure de signaler trois différents types de pannes, au moyen du clignotement de la LED rouge “Limiter” sur le panneau amplificateur, et avant l'allumage de la LED verte “Ready”. Les trois types de panne sont : - ATTENTION: quand survient une erreur ou un dysfonctionnement sans gravité, avec restauration automatique, et quand les prestations du diffuseur ne sont pas limitées. - LIMITATION: quand survient une erreur, et que les prestations du diffuseur deviennent limitées (le niveau sonore est réduit de 3dB). - Cela n'a pas d'influence sur le fonctionnement du diffuseur, dans la mesure où il continue à marcher. Il est cependant nécessaire de contacter le centre d'assistance pour résoudre la panne. - PANNE: quand survient un dysfonctionnement grave. Le diffuseur est placé en état de “mute”. Clignotement
En cas de panne, la LED verte “Ready” reste éteinte. Effectuer les vérifications suivantes : - Contrôler que le branchement au réseau d'alimentation soit correct. - S'assurer que la tension d'alimentation soit correcte. - Contrôler que l'amplificateur ne soit pas en surchauffe. - Débrancher du réseau d'alimentation le diffuseur et attendre quelques minutes et puis essayer à nouveau Si après ces tests, le voyant ne s'éteint pas, contacter un centre d'assistance autorisé.26
Le diffuseurs permettent de maintenir le même angle de couverture, au moyen de la rotation du cône. Les diffuseurs sont fournis par l'entreprise qui les fabrique, toujours avec le cône orienté à 90° dans le sens horizontal pour les série LVX Si on veut modifier l'angle de couverture du cône, il faut nécessairement (Fig. 1): - dévisser les vis de fixation du réseau - enlever la protection antérieure en exerçant une légère pression sur un côté et en la soulevant de ses encastrements. - dévisser les vis de fixation du cône - faire rouler le cône dans la position désirée (ne jamais extraire le bloc cône du diffuseur) - revisser les vis de fixation du cône - insérer à nouveau la protection dans les encastrements latéraux et revisser les vis du réseau.
5. INSTALLATION DU DIFFUSEUR
ATTENTION Installer le diffuseur de façon stable et sûre afin d'éviter toute condition de danger pour l'intégrité des personnes et des structures. Afin d'éviter les conditions de danger, ne pas superposer entre eux plusieurs diffuseurs sans systèmes d'ancrage appropriés. Avant de suspendre le diffuseur, contrôler tous les composants à utiliser, qui ne doivent présenter aucun dommage, aucune déformation ou partie manquante ou abimée qui seraient susceptibles de réduire la sécurité de l'installation. Lors de l'utilisation en espace aérés, éviter les lieux exposés aux intempéries. Le diffuseur est fourni par l'entreprise qui le fabrique et il est prédisposé pour l'utilisation: - en appui - au sol (comme écran) - sur support mât - en suspension avec les anneaux ou les étriers appropriés fournis par l'entreprise
ATTENTION Ne jamais utiliser les poignées pour suspendre l'enceinte!
ATTENTION Utiliser une seule vis pour chaque point de suspension pour accrocher le diffuseur Les points de suspension sont de 8MA dans les modèles LVX 8 / LVX 10 et 10MA dans les modèles LVX 12 / LVX 15. Ne pas retirer les deux vis de fixation! NEIN! OUI! OUI!LVX Professional Active Speaker
Typologie amplificateur
technologie Puissance PRG
Puissance de cr ête (peak)
Réponse en fréquence (
Convention (pas de ventilateur)
Convention (pas de ventilateur)
1 driver – VC 1,5” Entrée sensibilité
220-240Vac 50-60Hz Courant d'appel
Consommation de courant
Transformation audio AD/DA Contrôle du volume
Matériel Box Couleur Forme enceinte Matériel d'appui Flying Points de fixation Poignée Grilles frontales
Contreplaqué Noir Trapézoïdal Acier 10 x M8 1 x intégré (au-dessus) 1.2mm et mousse interne
Contreplaqué Noir Trapézoïdal Acier 12 x M8 1 en plastique (le côté à haute) 1.2mm et mousse interne28
Typologie amplificateur
technologie Puissance PRG
Puissance de cr ête (peak)
Réponse en fréquence (
Convention (pas de ventilateur)
Convention (pas de ventilateur)
220-240Vac 50-60Hz Courant d'appel
Consommation de courant
Transformation audio AD/DA Contrôle du volume
Matériel Box Couleur Forme enceinte Matériel d'appui Flying Points de fixation Poignée Grilles frontales
Contreplaqué Noir Trapézoïdal Acier 12 x M10 1 en plastique (le côté à haute) 2 en plastique (un de chaque côté) 1.5mm et mousse interne
Contreplaqué Noir Trapézoïdal Acier 12 x M12 1 en plastique (le côté à haute) 2 en plastique (un de chaque côté) 1.5mm et mousse interne
CLASSIFICATION EMI En accord aux les normes EN 55103, l'équipement est conçu et convenable pour une utilisation en environnement électromagnétique E3 ou inferieur (E2,E1).LVX Professional Active Speaker
