MANUALE UTENTE Opera 12 DB Technologies

1. INFORMAZIONI GENERALI

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo diffusore attivo, versatile ed ergonomico, è frutto di una lunga esperienza nel campo della diffusione sonora, con l’impiego di soluzioni ottimizzate in campo acustico ed elettronico, oltre che nella scelta dei materiali. I nuovi diffusori attivi OPERA sono equipaggiati con un compression driver da 1” (bobina: 1.4”) per la sezione degli alti. Un trasduttore (bobina: 2”) da 10”, 12”, e 15” rispettivamente su OPERA10, OPERA12, OPERA15 completa le efcaci prestazioni acustiche sulle frequenze medio-basse. Tra le caratteristiche principali di questi speaker ci sono: Per utilizzare al meglio il vostro diffusore OPERA consigliamo di:

• un progetto ergonomico, compatto e versatile, con possibilità di utilizzo in monitoring per piccoli contesti live

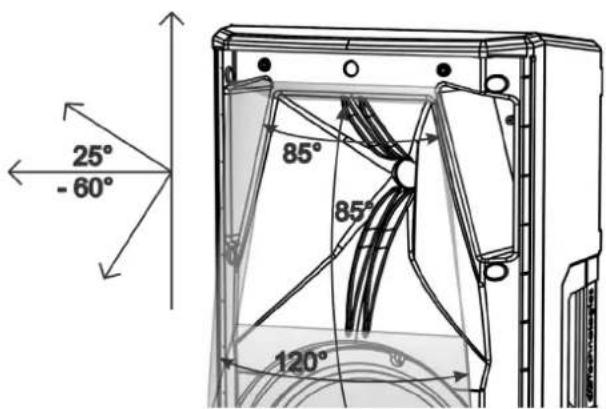

• asimmetricità acustica della tromba per alte frequenze, appositamente ottimizzata per un utilizzo efcace in diverse situazioni indoor e outdoor

• amplicatore digitale afdabile e silenzioso, che non necessita di ventilazione attiva

• versatilità di utilizzo dei 2 ingressi, ad esempio per l’amplicazione di una voce e di uno strumento contemporaneamente

• versatilità di collegamento in uscita, per il rilancio audio del segnale mixato oppure link

• preset selezionabili con diverse equalizzazioni per diversi tipi di utilizzo

• leggere il manuale d’uso quick start presente nella confezione e questo manuale d’uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.

• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.

DIMENSIONI COPERTURA ACUSTICA La serie OPERA è stata progettata con particolare attenzione all’ottimizzazione di peso ed ingombro. Il cabinet risulta leggero ma resistente, ed integra 2 maniglie, una laterale od una superiore, per una facile maneggevolezza. Per una rapida comparazione dei 3 modelli, le misure complessive sono: OPERA10 - 300 mm (L), 552 mm (A), 301 mm (P) OPERA12 - 349 mm (L), 642 mm (A), 350 mm (P) OPERA15 - 420 mm (L), 722 mm (A), 419 mm (P) Il particolare disegno della tromba, schematizzata in gura, è comune ai 3 modelli. In orizzontale, il coverage risulta differenziato tra il valore di 85° (parte superiore) e di 120° (parte inferiore). Questo accorgimento ottimizza l’emissione acustica ad esempio nell’installazione verticale in ambienti riverberanti. L’apertura verticale complessiva (85°) è asimmetrica, per aumentare la pressione sonora della tromba per la lunga distanza. Tenere conto di questi dati in caso di eventuale utilizzo con funzione monitoring o nell’eventuale posizionamento orizzontale (a muro) dello speaker, in modo da calcolare la corretta copertura dell’ambiente. Italiano7 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1 CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO L’amplicatore digitale in classe D, è il cuore della serie OPERA. Il sistema è silenzioso, non necessitando di un raffreddamento ventilato. Il controllo del sistema è afdato a un potente DSP dedicato che gestisce diversi parametri. La potenza di amplicazione sonora è di 600 W RMS per tutti i modelli. Il pannello del DIGIPRO G3 è caratterizzato da: ATTENZIONE!

• Proteggere il modulo dall’umidità.

• Non tentare in nessun modo di aprire l’amplicatore.

• In caso di malfunzionamento, interrompere immediatamente l’alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

• Sezione di Input, Output e Controllo

• Sezione di Alimentazione Italiano

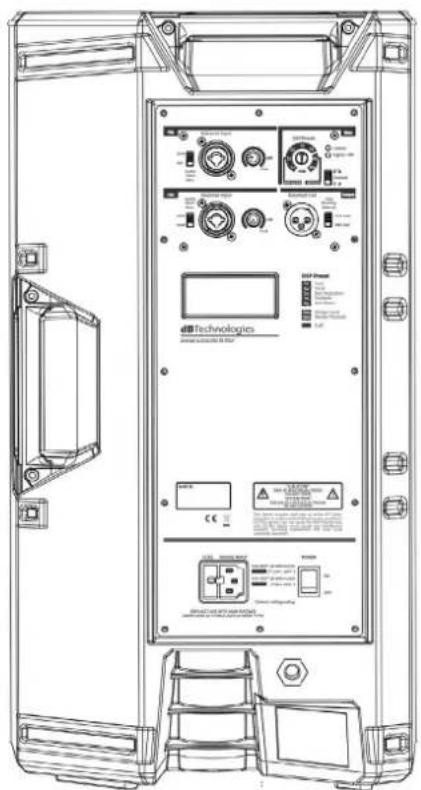

• Non rimuovere mai la griglia frontale di protezione del prodotto. Per prevenire il pericolo di scossa elettrica, in caso di danneggiamento accidentale o sostituzione della griglia di protezione (da effettuarsi presso il servizio assistenza) , disconnettere immediatamente l’alimentazione. Non connettere mai l’alimentazione di rete mentre la griglia è rimossa. ATTENZIONE!8 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1 SEZIONE DI INPUT, OUTPUT E DI CONTROLLO

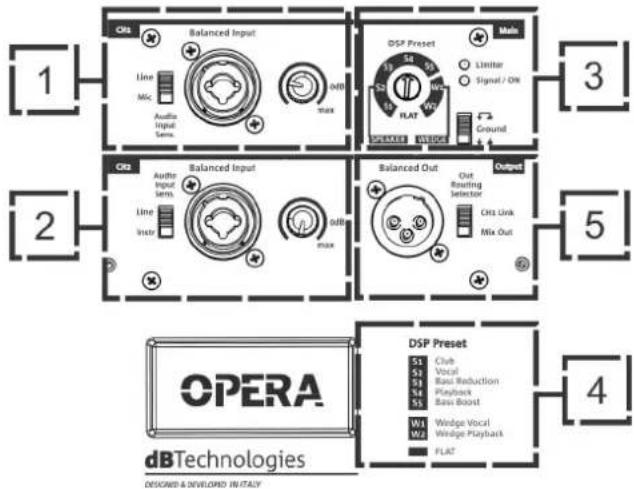

3. SEZIONE DI SETUP GENERALE “Main”

Comprende il rotary a 8 posizioni “DSP Preset”, i LED di segnalazione “Limiter” e “Signal / ON”, e l’interruttore di “gound lift”.

Dotata di connettore per cavo bilanciato (XLR) comprende il selettore “Out Routing Selector”, per la selezione tra il mix del CH1 e CH2 o il LINK in caso di collegamento a un secondo speaker.

4. DSP PRESET - TABELLA

I preset selezionabili sono illustrati in questa tabella come promemoria. S1 - Club, indicato in ambiente medio-piccolo indoor S2 - Vocal, ottimizzata per l’utilizzo di riproduzione vocale S3 - Bass reduction, con attenuazione delle basse frequenze, per l’utilizzo in ambienti riverberanti S4 - Playback, ottimizzato per la riproduzione musicale (ad esempio da lettore MP3) S5 - Bass boost, indicato per enfatizzare le basse frequenze Preset consigliati per l’utilizzo monitor (wedge): W1 - Wedge Vocal, da utilizzare con posizione monitor (wedge) ed esecuzione vocale W2 - Wedge Playback, da utilizzare con posizione monitor (wedge) e riproduzione di un programma musicale Preset che esclude qualsiasi equalizzazione: FLAT - da impostare in caso non si desideri nessuna equalizzazione

2. SEZIONE DI INPUT “CH2”

Dotata di connettore Combo per connettere sia cavi con connettori XLR e TRS (bilanciati e sbilanciati), comprende la regolazione del livello di canale e uno switch per adattare l’impedenza di ingresso in modalità “Line”, o “Instr” (alta impedenza) come ad esempio nel caso di una una chitarra o un basso.

1. SEZIONE DI INPUT “CH1”

Dotata di connettore Combo per connettere sia cavi con connettori XLR e TRS (bilanciati e sbilanciati), comprende la regolazione del livello di canale e uno switch per adattare l’impedenza a livello di linea (“Line”) o a livello microfonico (“Mic”). Italiano9 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

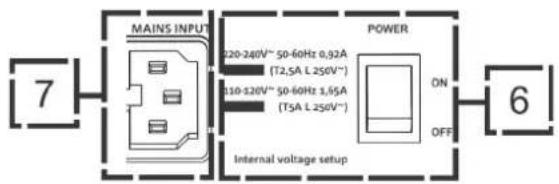

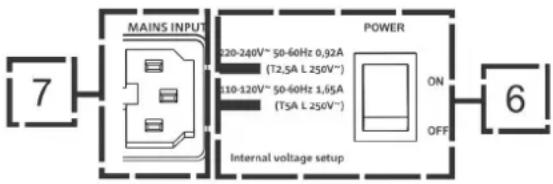

7. INGRESSO DI ALIMENTAZIONE “MAINS INPUT”

Ingresso per connettore VDE, per il collegamento alla rete elettrica di linea.

6. INTERRUTTORE ON/OFF

Interruttore per l’accensione (ON) o lo spegnimento (OFF) del dispositivo.

SEZIONE DI ALIMENTAZIONE

ATTENZIONE! Non utilizzare il diffusore per un lungo periodo con il led limiter acceso sso o costantemente lampeggiante, che indica un funzionamento di stress eccessivo in condizioni di distorsione. Utilizzare solo cavi di alta qualità ed integri. L’utilizzo di cavi di scarsa qualità o danneggiati potrebbe compromettere la funzionalità del diffusore. Italiano10 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

CONTENUTO DELLA CONFEZIONE

• cavo di alimentazione VDE

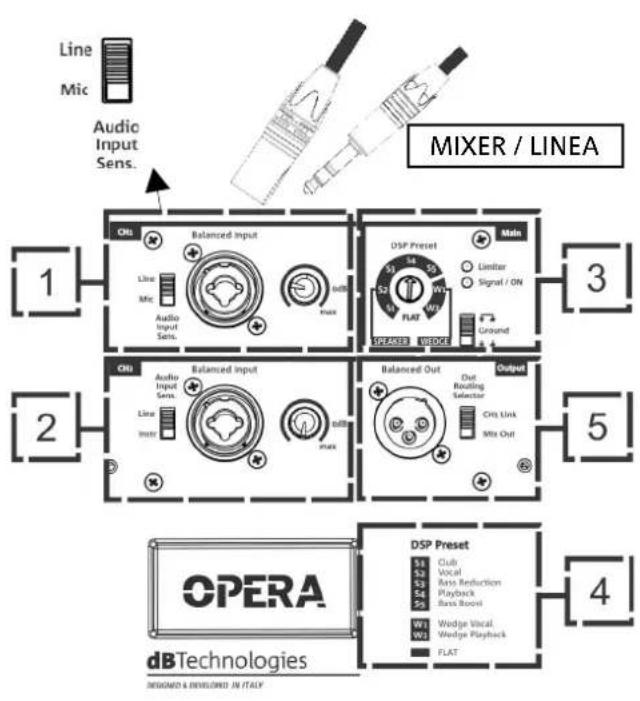

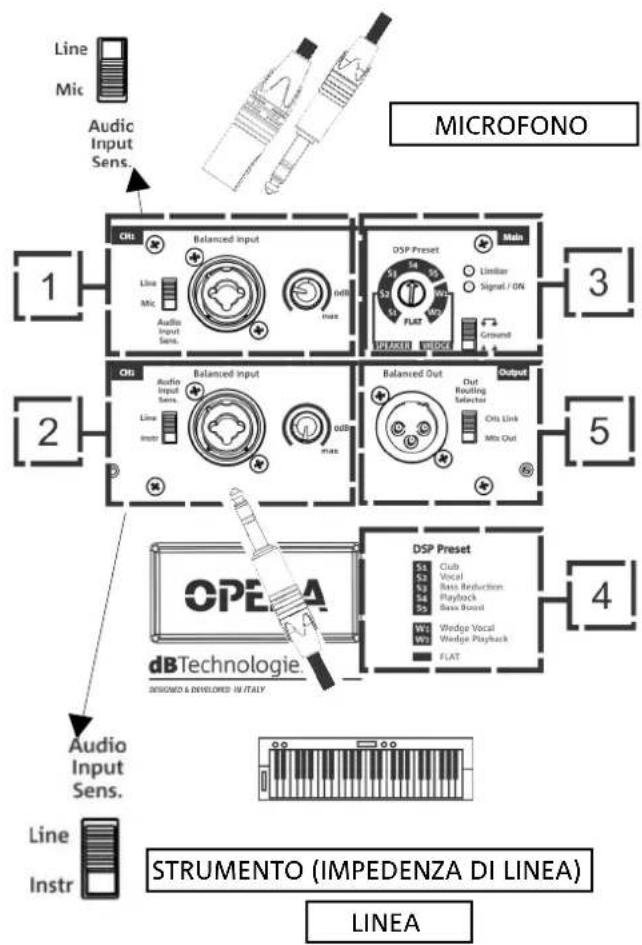

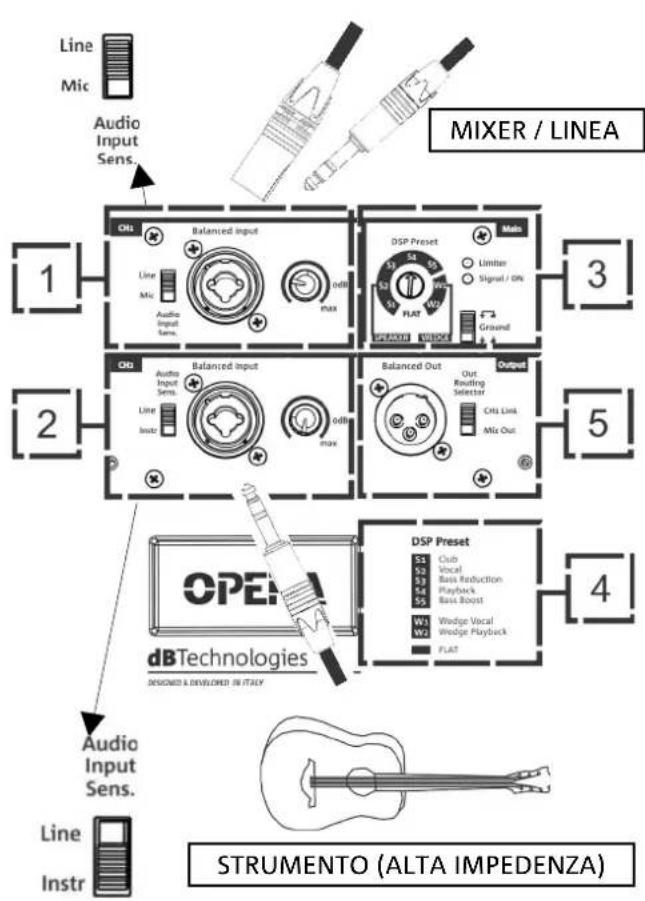

• quick start e documentazione relativa alla garanzia MIXER / LINEA MICROFONO Italiano11 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1 MIXER / LINEA MICROFONO STRUMENTO (ALTA IMPEDENZA) STRUMENTO (IMPEDENZA DI LINEA) LINEA E’ possibile connettere no a 2 ingressi nella sezione di input e controllo sul retro dello speaker. Qui sono mostrati solo alcuni esempi di congurazione utilizzando 1 ingresso o 2 ingressi. CH1 (1): è possibile collegare una sorgente tramite cavo con connettore sbilanciato o bilanciato (TRS, XLR). Selezionare opportunamente la tipologia di ingresso col selettore Input Sensitivity Switch. In particolare, in caso di ingresso microfonico, selezionare “MIC”. CH2 (2): è possibile collegare una sorgente tramite cavo con connettore sbilanciato o bilanciato (TRS, XLR). Selezionare opportunamente la tipologia di ingresso col selettore Input Sensitivity Switch. In particolare, in caso di ingresso ad alta impedenza, come quello di un basso o una chitarra, selezionare “Instr”. Strumenti o apparati a impedenza di linea (come ad esempio una tastiera od un’opportuna sorgente CD/Radio/MP3/USB) prevedono invece l’impostazione “LINE”. Regolare il livello di ogni canale collegato. Una volta effettuato il collegamento degli ingressi, selezionare il corretto DSP preset (3). In caso di problemi legati a ronzii da ritorno di massa, è possibile ovviare a questo inconveniente spostando il relativo selettore (1) nella posizione qui mostrata. Italiano12 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

• Collegare il cavo di alimentazione alla presa (7), e quindi agire sul selettore (6) di accensione sulla posizione ON. Il led di limiter (3) lampeggia brevemente.

COLLEGAMENTO DELL’ ALIMENTAZIONE

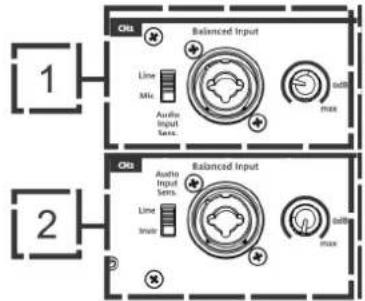

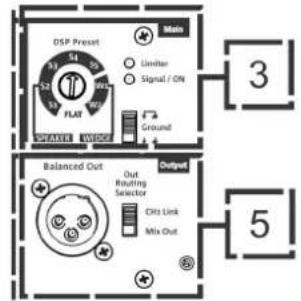

ALIMENTAZIONE ATTENZIONE! Utilizzare solo cavi di qualità. Sostituire i cavi eventualmente danneggiati, per evitare malfunzionamenti ed una scarsa qualità del suono. COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio del segnale audio) E’ possibile il collegamento dell’uscita di uno speaker OPERA a un secondo speaker, utilizzando un cavo con connettore bilanciato XLR, che connetta l’uscita (5) del primo speaker all’ingresso (1) o (2) del secondo speaker. Impostare il relativo selettore sulla posizione “LINE”. Il selettore Out Routing Selector (5) nella posizione “CH1 link” permette di fornire in uscita al secondo speaker solo il segnale proveniente dal canale CH1 (5). Nella posizione “Mix Out” il mixing dei canali CH1 (1) e CH2 (2). Italiano13 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

3. ESEMPI DI UTILIZZO

• Non sono ammessi tipi di installazione diversi da quelli qui illustrati.

• In nessun caso utilizzare le maniglie del diffusore per appenderlo

• Vericare sempre che il posizionamento sia stabile, e che l’installazione non costituisca fonte di pericolo per persone, animali o cose.

• Effettuare l’installazione su una supercie di appoggio piana e priva di inclinazione, in caso contrario è obbligatorio un ssaggio addizionale di sicurezza.

1 speaker OPERA è installabile su stativo a treppiede opzionale (accessorio SSB2) standard con palo di diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 160 cm per OPERA10, OPERA12. OPERA15. ATTENZIONE!

• Utilizzare uno stand dimensionato opportunamente con il piede centrale in avanti per assicurare una stabilità adeguata. Tramite installazione con l’accessorio DS2-S, è possibile utilizzare 1 OPERA direttamente su subwoofer dotato di angia M20. Per ulteriori informazioni consultare il manuale relativo dell’accessorio.

INSTALLAZIONE SU SUBWOOFER CON PALO

E’ possibile l’utilizzo di un solo speaker montato su palo diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 160 cm per OPERA10, OPERA12, OPERA15. In caso di subwoofer modello DVA S08DP o SUB 28D è necessario un ssaggio meccanico addizionale, o un ssaggio con cinghie per assicurare correttamente l’installazione in sicurezza. Italiano14 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1 Gli speaker della serie OPERA possono essere utilizzati come monitor per piccoli contesti live. In questo caso si appoggiano in posizione orizzontale sul lato inclinato. Ricordare le caratteristiche di copertura acustica segnalate nella sezione relativa. Utilizzare gli opportuni settaggi DSP come indicati nella tabella “DSP preset” in modalità wedge (W1, W2, oppure FLAT). UTILIZZO WEDGE (MONITORING) I modelli OPERA possono essere installati a muro in posizione verticale o orizzontale, tramite l’accessorio WB-OP10, WB-OP12, WB-OP15, da utilizzare rispettivamente con OPERA10, OPERA12, OPERA15. Per ogni ulteriore dettaglio, consultare le istruzioni relative a questo accessorio.

INSTALLAZIONE A MURO CON STAFFE

I modelli OPERA possono essere installati su un’americana in posizione verticale o orizzontale, tramite l’accessorio WB-OP10, WB-OP12, WB-OP15, da utilizzare rispettivamente con OPERA10, OPERA12, OPERA15. Tale accessorio permette l’utilizzo di ganci aliscaff (non inclusi) per questa particolare congurazione. Per ogni ulteriore dettaglio, consultare le istruzioni relative a questo accessorio. INSTALLAZIONE SU AMERICANA CON STAFFE ED ALISCAFF

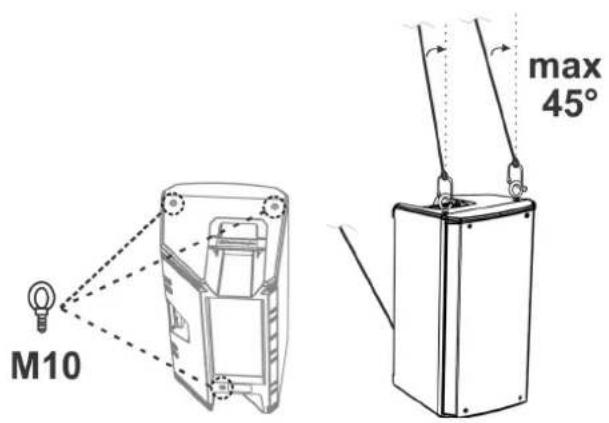

INSTALLAZIONE CON GOLFARI

E’ possibile installare lo speaker utilizzando ganci eyebolt (golfari). Il posizionamento è rappresentato nella gura a lato, in cui l’eyebolt posteriore permette di regolare l’angolazione nale (MAX 45°). Italiano15 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1 A completamento della serie, sono previsti come opzionali i seguenti accessori:

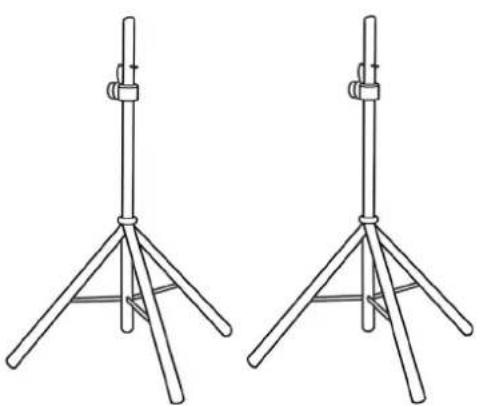

• SSB2, coppia di treppiedi diametro 35 mm

• Staffa a muro OP-WB10, OP-WB12, OP-WB15, rispettivamente per OPERA10, OPERA12, OPERA15

• Rain Cover RC-M1, valido per tutti i modelli OP-WB (STAFFE A MURO) RC-M1 (RAIN COVER) Per ogni ulteriore informazione si prega di consultare i manuali relativi.

• Non utilizzare mai le maniglie per appendere il diffusore! ATTENZIONE! Per tutti gli aggiornamenti sugli accessori consultare il sito www.dbtechnologies.com SSB2 (COPPIA DI TREPPIEDI) Italiano

2. Vericare che il cavo di alimentazione con connettore VDE sia correttamente inserito.

1. Vericare che i collegamenti in ingresso del segnale audio (CH1 e/o CH2) siano correttamente effettuati.

2. Vericare che i cavi utilizzati non siano danneggiati.

3. Vericare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in

4. Vericare che i livelli degli ingressi (CH1 e/o CH2) siano adeguati.

1. Regolare per primo il volume della sorgente, poi portare il guadagno degli ingressi (CH1 e/o CH2) a un

livello adeguato. Vericare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può portare a perdita o alterazione del segnale).

2. Vericare che le impostazioni di selezione dell’ingresso (CH1 --> Mic/Line, CH2 --> Line/Instr) siano

corretti rispetto alla sorgente

3. Vericare che le impostazioni di “DSP” preset siano adeguate all’utilizzo prescelto.

Il diffusore non si accende: Il diffusore si accende ma non emette nessun suono: Il diffusore emette un suono insufciente o distorto: Italiano

1. Disconnettere tutti i dispositivi collegati e spegnere l’alimentazione.

2. Vericare che il selettore Ground Lift sia correttamente impostato.

3. Vericare che i cavi di collegamento non siano danneggiati.

4. Effettuare le connessioni di nuovo ed accendere lo speaker.

GENERALE DATI ACUSTICI AMPLIFICATORE Tipologia: Risposta in frequenza [-10dB]: Tipologia: HF compression diver (uscita): Max SPL: Direttività: LF Voice coil: Risposta in frequenza [-3dB]: Classe di amplicazione: LF: HF voice coil: Frequenza di crossover (24 dB/oct): Diffusore attivo a 2 vie

Classe D 10” (OPERA10) / 12” (OPERA12) / 15” (OPERA15) 1.4” 2000 Hz Italiano Copertura (HxV): 1 x VDE Alimentazione18 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1 Potenza di amplicazione RMS: Controlli: Potenza di picco: 600 W Livelli e selettori degli ingressi, selettore ground lift, rotary DSP preset 8 posizioni, selettore di uscita Out Routing Selector 1200 W PROCESSORE

Controller interno: Ingressi: Uscite: Convertitore A/D D/A: DSP 56 bit 2 x Combo (XLR/Jack) bilanciato/sbilanciato (con selezione Line/Mic su CH1 e Line/Instr su CH2) 24 bit/48 kHz 1x XLR link OUT (selezionabile fra CH1 link e Mix Out) Peak, RMS, Termico Italiano Limiter: Alimentazione: 1 x VDE INTERFACCIA UTENTE Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*): 0,92 A (230 V) - 1,65 A (115 V) Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**): 2,25 A (230 V) - 4,05 A (115 V) Assorbimento con speaker acceso in assenza di segnale (idle): 14 W Corrente di inrush: 14,07 A SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE)

• NOTA PER L’INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di congurazione di considerarli i valori minimi di dimensionamento. ** NOTA PER L’INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E’ consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.19 OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1 DIMENSIONI Materiale: Polipropilene PP rinforzato Griglia: Predisposizione per y-bar: Lavorazione CNC

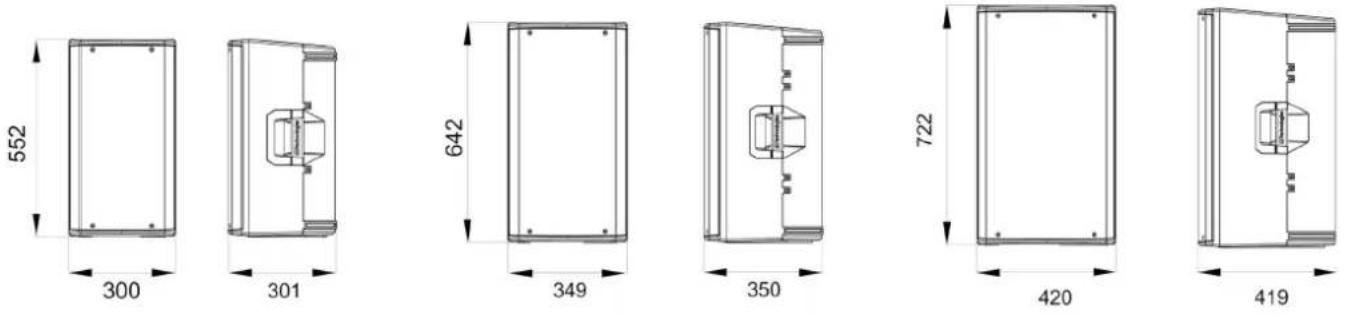

Larghezza: Maniglie: Profondità: Altezza: Montaggio su palo: Peso: 300 mm (OPERA10) 349 mm (OPERA12) 420 mm (OPERA15) 2 (laterale, superiore) 301 mm (OPERA10) 350 mm (OPERA12) 419 mm (OPERA15) 552 mm (OPERA10) 642 mm (OPERA12) 722 mm (OPERA15) Sì, 36 mm 12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15) Caratteristiche, speciche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l’obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Italiano20
