Opera 12 - Vocero DB Technologies - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz activo de 2 vías
Modelo	Opera 12
Marca	DB Technologies
Dimensiones (An x Al x Pr)	349 x 642 x 350 mm
Peso	14,3 kg
Material de la caja	Polipropileno PP reforzado
Rejilla de protección	Acero pintado / mecanizado CNC
Amplificación	Clase D, 600 W RMS, 1200 W pico
Respuesta en frecuencia [-10 dB]	52 - 20 000 Hz
Respuesta en frecuencia [-3 dB]	67 - 19 600 Hz
SPL máximo	129 dB
Altavoz de graves	12" (bobina móvil 2")
Altavoz de agudos	Driver de compresión 1" (salida 1,4")
Frecuencia de corte	2000 Hz (24 dB/oct)
Directividad	Vertical asimétrica, horizontal diferenciada
Cobertura (H x V)	85°/120° x 80° (+15°/-65°)
Entradas	2 x Combo (XLR/Jack) simétrica/asimétrica
Salidas	1 x XLR simétrica (Link Out)
Alimentación	220-240 V~ 50-60 Hz, 0,92 A (230 V)
Consumo en reposo	14 W
Presets DSP	5 modos (Club, Vocal, Bass Reduction, Playback, Bass Boost) + 2 modos Wedge + FLAT
Controles	Niveles CH1/CH2, selector Ground Lift, rotatorio DSP 8 posiciones
Funciones de protección	Limitador Peak, RMS, térmico
Contenido del embalaje	Altavoz, cable de alimentación VDE, guía rápida, documento de garantía
Seguridad	No abrir el amplificador, no desmontar la rejilla, usar cables de calidad
Mantenimiento y limpieza	Quitar el polvo con un paño suave y seco; evitar la humedad
Piezas de repuesto y reparabilidad	Contactar a un reparador autorizado; no reparar uno mismo
Instalación	Sobre pie (altura máx. 130 cm), mural, sobre truss, monitoreo (wedge)

Preguntas frecuentes - Opera 12 DB Technologies

¿Cómo conectar un micrófono al Opera 12?

Conecte su micrófono a la entrada CH1 (Combo XLR/Jack). Ajuste el selector de impedancia a Mic y ajuste el nivel con el control Sens. adecuado.

¿Cómo usar los presets DSP?

Gire la perilla DSP Preset en el panel posterior para elegir entre 8 posiciones: S1 Club, S2 Vocal, S3 Bass Reduction, S4 Playback, S5 Bass Boost, W1 Wedge Vocal, W2 Wedge Playback o FLAT (sin ecualización).

¿Cuáles son los modos de monitoreo (wedge)?

Los modos W1 Wedge Vocal y W2 Wedge Playback están diseñados para uso como retorno de escenario (posición horizontal inclinada). Optimizan la ecualización para la voz o la reproducción musical en monitoreo.

¿Cómo conectar dos altavoces en cadena?

Conecte la salida Balanced Out (XLR) del primer altavoz a la entrada CH1 o CH2 del segundo. Use el selector Out Routing Selector para elegir CH1 Link (señal solo del CH1) o Mix Out (mezcla de los dos canales).

¿Qué hacer si el altavoz no se enciende?

Verifique que el cable de alimentación esté correctamente conectado a la entrada MAINS INPUT y a un enchufe de red funcional. Asegúrese de que el interruptor POWER esté en la posición ON. Si el problema persiste, contacte a un reparador autorizado.

¿Cómo ajustar el Ground Lift?

El selector Ground Lift se encuentra en el panel posterior, en la sección Main. En caso de zumbido debido a un bucle de masa, mueva este selector a la otra posición para cortar la conexión a tierra.

¿Cuál es la altura máxima para un pie?

Para el Opera 12, la altura máxima permitida entre la base del altavoz y el suelo es de 130 cm cuando está montado en un pie estándar (poste de 35 mm).

¿Puedo suspender el altavoz con las asas?

No, las asas están diseñadas solo para el transporte. Está prohibido usar las asas para suspender el altavoz. Use los puntos de fijación M10 y los accesorios opcionales (soporte mural, ganchos de ojo) para una instalación suspendida.

¿Cómo limpiar el altavoz?

Quite el polvo de la caja y la rejilla con un paño suave y seco. No use productos líquidos o abrasivos. Proteja el módulo de amplificación de la humedad.

¿Qué hacer si el sonido está distorsionado?

Reduzca primero el volumen de la fuente, luego ajuste las ganancias de las entradas CH1 y CH2. Verifique que los cables no estén dañados y que los selectores de impedancia (Mic/Line, Line/Instr) sean correctos. Si el indicador Limiter permanece encendido continuamente, reduzca el nivel para evitar la distorsión.

MANUAL DE USUARIO Opera 12 DB Technologies

MANUAL DEL USUARIO - Sección 1

Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Sección 2".

EMI CLASSIFICATION

1. INFORMACIÓN GENERAL.... 69

¡BIENVENIDOS! 69

INTRODUCCIÓN 69

REFERENCIAS PARA EL USUARIO.... 69

CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO 70

DIMENSIONES.... 70

DISTRIBUCIÓN DEL SONIDO 70

CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL 71

SECCIÓN DE ENTRADAS Y CONTROL.... 72

SECCIÓN DE ALIMENTACIÓN.... 73

2. PRIMER ENCENDIDO 74

CONTENIDO DEL EMBALAJE 74

INSTALACIÓN 74

CONEXIÓN DE LAS ENTRADAS.... 74

CONEXIÓN DE LA ALIMENTACIÓN.... 76

CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la señal de audio)....76

3. EJEMPLOS DE INSTALACIÓN 77

INSTALACIÓN EN SOPORTE.... 77

INSTALACIÓN SOBRE SUBWOOFER.... 77

INSTALACIÓN SOBRE SUBWOOFER CON POSTE 77

INSTALACIÓN WEDGE (MONITORING) 78

INSTALACIÓN EN LA PARED CON SOPORTES.... 78

INSTALACIÓN EN TRUSS CON SOPORTES Y ALISCAFF.... 78

INSTALACIÓN CON GANCHOS 78

EYEBOLT 78

4. ACCESSORIOS 79

5. RESOLUCIÓN DE PROBLEMAS.... 80

6. ESPECIFICACIONES TÉCNICAS 81

GENERAL 81

DATOS ACÚSTICOS.... 81

AMPLIFICADOR.... 81

PROCESADOR.... 82

INTERFAZ USUARIO 82

ENTRADAS....82

ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN) 82

DIMENSIONES 83

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

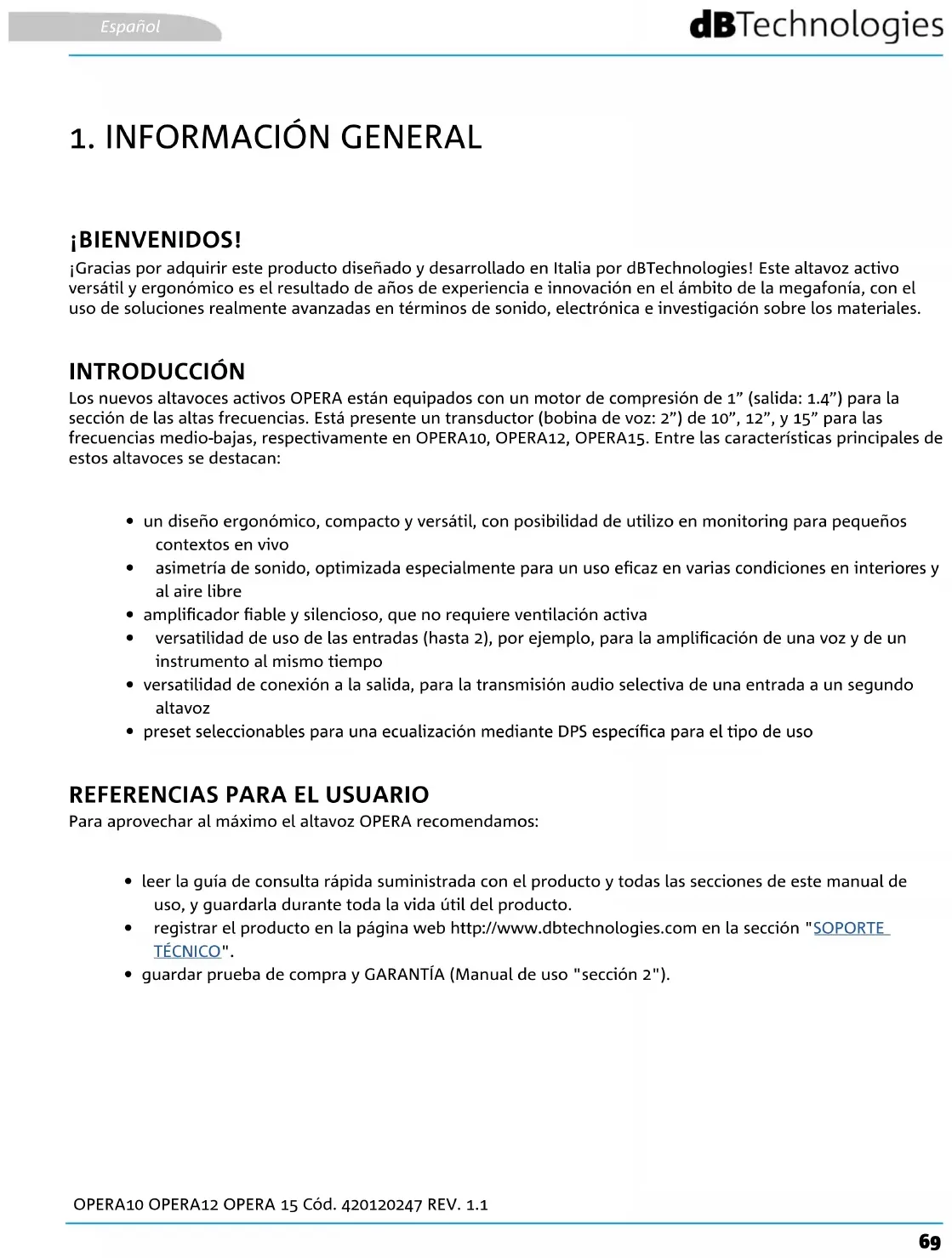

1. INFORMACIÓN GENERAL

¡BIENVENIDOS!

¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este altavoz activo versátil y ergonómico es el resultado de años de experiencia e innovación en el ámbito de la megafonía, con el uso de soluciones realmente avanzadas en términos de sonido, electrónica e investigación sobre los materiales.

INTRODUCCIÓN

Los nuevos altavoces activos OPERA están equipados con un motor de compresión de 1" (salida: 1.4") para la sección de las altas frecuencias. Está presente un transductor (bobina de voz: 2") de 10", 12", y 15" para las frecuencias medio-bajas, respectivamente en OPERA10, OPERA12, OPERA15. Entre las características principales de estos altavoces se destacan:

• un diseño ergonómico, compacto y versátil, con posibilidad de utilizo en monitoring para pequeños contextos en vivo
• asimetría de sonido, optimizada especialmente para un uso eficaz en varias condiciones en interiores y al aire libre
• amplificador fiable y silencioso, que no requiere ventilación activa
• versatilidad de uso de las entradas (hasta 2), por ejemplo, para la amplificación de una voz y de un instrumento al mismo tiempo
• versatilidad de conexión a la salida, para la transmisión audio selectiva de una entrada a un segundo altavoz
• preset seleccionables para una ecualización mediante DPS específica para el tipo de uso

REFERENCIAS PARA EL USUARIO

Para aprovechar al máximo el altavoz OPERA recomendamos:

• leer la guía de consulta rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarla durante toda la vida útil del producto.
• registrar el producto en la página web http://www.dbtechnologies.com en la sección "SOPORTE TÉCNICO".
• guardar prueba de compra y GARANTÍA (Manual de uso "sección 2").

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO

DIMENSIONES

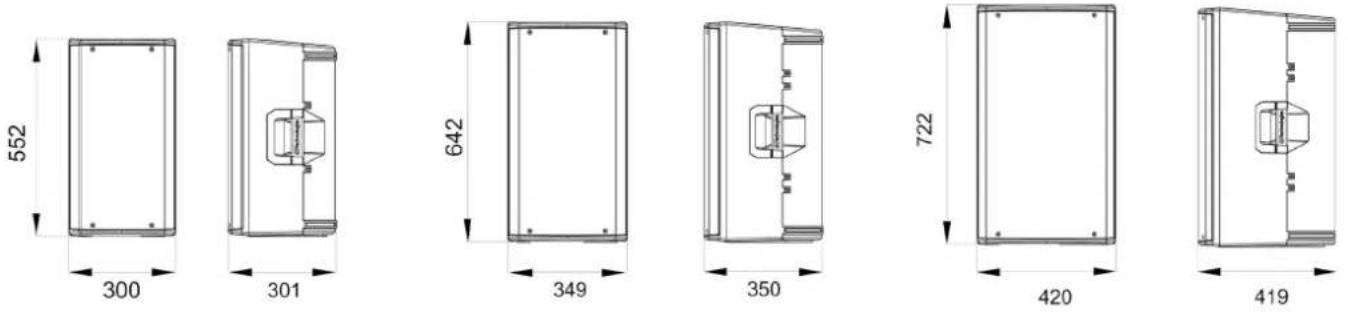

La serie OPERA ha sido diseñada prestando especial atención a la optimización del peso y de las dimensiones totales.

El gabinete es lo más liviano posible pero resistente, e incorpora 2 asas, una lateral y una superior, para poderlo manejar fácilmente.

Para una rápida comparación de los 3 modelos, las medidas totales son:

OPERA10 - 300 mm (L), 552 mm (A), 301 mm (P)

OPERA12 - 349 mm (L), 642 mm (A), 350 mm (P)

OPERA15 - 420 mm (L), 772 mm (A), 419 mm (P)

DISTRIBUCIÓN DEL SONIDO

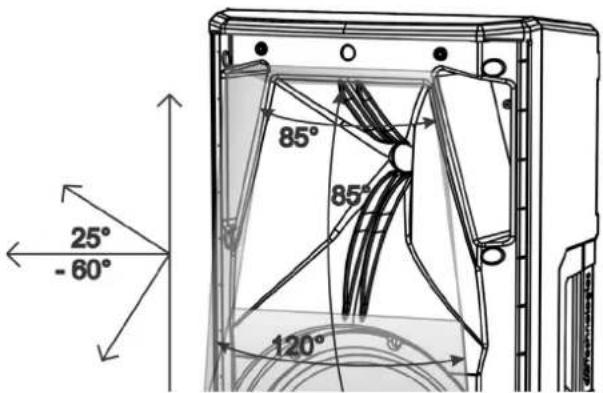

La apertura especial de la trompeta esquematizada en la figura, es igual para los 3 modelos.

En horizontal, la distribución se diferencia entre el valor de 85° (parte superior) y 120° (parte inferior).

Esta característica optimiza la emisión del sonido, por ejemplo, en la instalación vertical en ambientes reverberantes.

La apertura vertical total (85°) es asimétrica, otra vez para reforzar la eficacia sonora de la trompeta con una distribución específica.

Considerar estos datos en caso de un posible uso con función monitoring o en el posicionamiento horizontal (de pared) del altavoz, para calcular la correcta distribución en el ambiente.

25° -60° 85° 85° 120°

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL

El amplificador digital clase D es el corazón de la serie OPERA.

El sistema es silencioso, puesto que no requiere refrigeración ventilada. El control del sistema es encargado a un poderoso DSP específico que controla varios parámetros.

La potencia de amplificación sonora es de 600 W RMS para todos los modelos.

¡ATENCIÓN!

• Proteger el módulo de la humedad.
• No intentar abrir el amplificador de ninguna manera.
• En caso de funcionamiento incorrecto, quitar inmediatamente la alimentación desconectando el módulo de la red y contactar con un técnico autorizado.

INPUT E CONTROLLO ALIMENTAZIONE

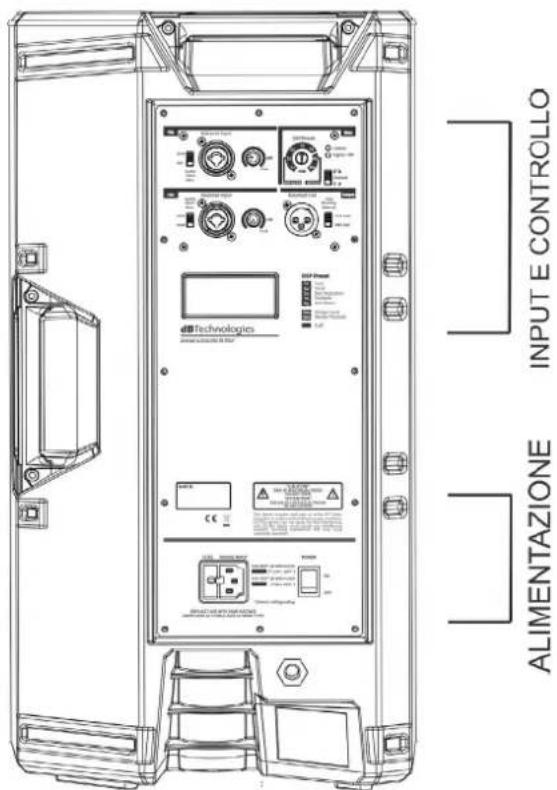

El panel del DIGIPRO G3 cuenta con:

• Sección de Entradas y Control
• Sección de Alimentación

¡ATENCIÓN!

• Nunca quitar la rejilla frontal de protección del producto.
  Para evitar el riesgo de descarga eléctrica, en caso de daños accidentales o si se debe sustituir la rejilla de protección (en el servicio de asistencia), desconectar inmediatamente la fuente de alimentación.
  Nunca conectar la fuente de alimentación de red cuando la rejilla no se encuentre colocada.

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

SECCIÓN DE ENTRADAS Y CONTROL

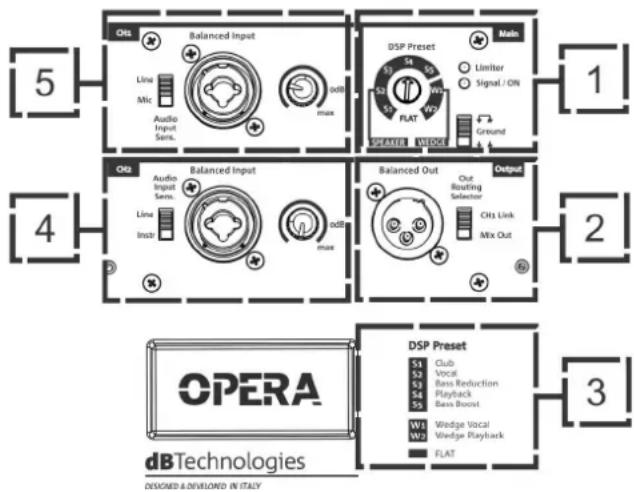

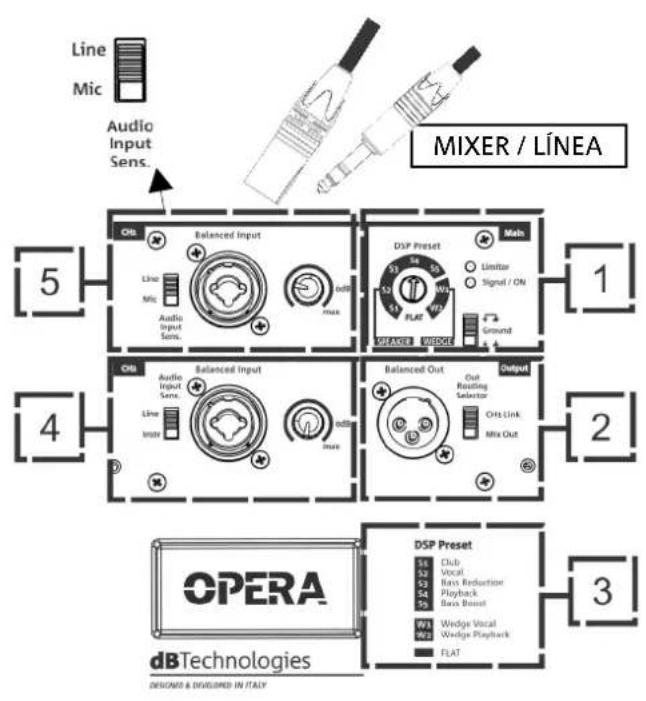

1. SECCIÓN DE CONFIGURACIÓN GENERAL "Main"

Comprende el mando giratorio de 8 posiciones "DSP Preset", los LED de señalización "Limiter" y "Signal / ON", el interruptor de "ground lift".

¡ATENCIÓN!

No utilizar el altavoz durante mucho tiempo si el LED Limiter está encendido fijo o parpadea constantemente, porque éste indica un funcionamiento en condiciones de distorsión con tensión excesiva.

Equipada con conector para cable balanceado (XLR), incluye el selector "Out Routing Selector", necesario para diferenciar las entradas a la salida en caso de conexión a un segundo altavoz.

3. DSP PRESET - TABLA

Los preset seleccionables se indican en esta tabla como recordatorio.

Preset recomendados para el uso normal:

S1 - Club, indicado en ambiente medio-pequeño en interiores
S2 - Vocal, para una optimización de reproducción o ejecución vocal
S3 - Bass reduction, con atenuación de las frecuencias bajas, para el uso en ambientes reverberantes
S4 - Playback, optimizado para la reproducción musical (por ejemplo, desde lector MP3)
S5 - Bass boost, indicado para resaltar las frecuencias bajas

Preset recomendados para el uso monitor (wedge):

W1 - Wedge Vocal, para usar con posición monitor (wedge) y ejecución vocal

W2 - Wedge Playback, para usar con posición monitor (wedge) y reproducción de un programa musical

Preset que elimina la ecualización:

FLAT - se debe seleccionar si no se desea ninguna ecualización

4. SECCIÓN DE ENTRADA "CH2"

Provista de conector Combo para conectar cables con conectores XLR y TRS (balanceados y no balanceados), comprende la regulación del nivel de canal y un interruptor para adaptar la entrada a una impedancia a nivel de línea ("Line"), o a una impedancia alta ("Instr"), como por ejemplo en el caso de una guitarra o un bajo.

5. SECCIÓN DE ENTRADA "CH1"

Provista de conector Combo para conectar cables con conectores XLR y TRS (balanceados y no balanceados), comprende la regulación del nivel de canal y un interruptor para adaptar la impedancia a nivel de línea ("Line") o de micrófono ("Mic").

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

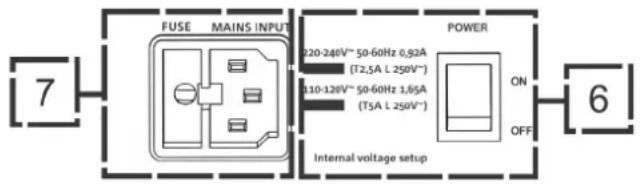

SECCIÓN DE ALIMENTACIÓN

FUSE MAINS INPUT 220-240V~ 50-60Hz 0.92A (T2.5A L 250V~) 110-120V~ 50-60Hz 1.65A (T5A L 250V~) POWER ON OFF 7 6 Internal voltage setup

1. INTERRUPTOR ON/OFF

Interruptor para encender (ON) o apagar (OFF) el dispositivo.

1. ENTRADA DE ALIMENTACIÓN "MAINS INPUT"

Entrada para conector VDE, para la conexión a la red eléctrica de línea.

¡ATENCIÓN!

Utilizar solo cables de alta calidad e íntegros. El uso de cables de escasa calidad o dañados podría comprometer el funcionamiento del altavoz.

2. PRIMER ENCENDIDO

CONTENIDO DEL EMBALAJE

Comprobar que el contenido del embalaje del altavoz OPERA 10 \ OPERA 12 \ OPERA 15 sea completo. El embalaje contiene:

• cable de alimentación VDE
• altavoz OPERA
• guía de consulta rápida y documentación de garantía

INSTALACIÓN

CONEXIÓN DE LAS ENTRADAS

Es posible conectar hasta 2 entradas en la sección de entrada y control en la parte trasera del altavoz. Aquí se muestran solo algunos ejemplos de configuración de uso (1 entrada y 2 entradas).

CH1 (5): es posible conectar una entrada mediante cable con conector no balanceado o balanceado (TRS, XLR). Selecionar de manera oportuna el tipo de entrada con el selector Input Sensitivity Switch. En particular, en caso de entrada microfónica, seleccionar "MIC".

CH2 (4): es posible conectar una entrada mediante cable con conector no balanceado o balanceado (TRS, XLR). Seleccionar de manera oportuna el tipo de entrada con el selector Input Sensitivity Switch. En particular, en caso de entrada de alta impedancia, como la de un bajo o una guitarra, seleccionar "Instr". En cambio, instrumentos o aparatos con impedancia de línea (como por ejemplo un teclado o un reproductor estéreo) necesitan la configuración "LINE".

Ajustar el nivel de cada canal conectado.

Una vez efectuada la conexión de las entradas, seleccionar el preset DSP correcto (1).

En caso de problemas relacionados a zumbidos de retorno a masa, es posible resolver este inconveniente moviendo el selector correspondiente (1) en la posición correcta ilustrada aquí.

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

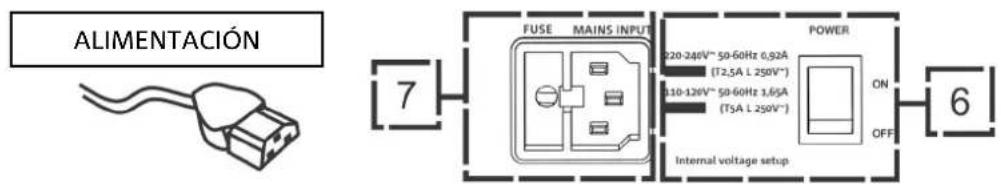

CONEXIÓN DE LA ALIMENTACIÓN

- Conectar el cable de alimentación a la toma (7) y luego presionar el selector (6) de encendido en la posición ON. El led del limitador (1) parpadea brevemente.

ALIMENTACIÓN 7 FUSE MAINS INPUT 220-240V™ 50-60Hz 0,92A (T2,5A L 250V*) 110-120V™ 50-60Hz 1,65A (TSA L 250V*) POWER ON OFF 6 Internal voltage setup

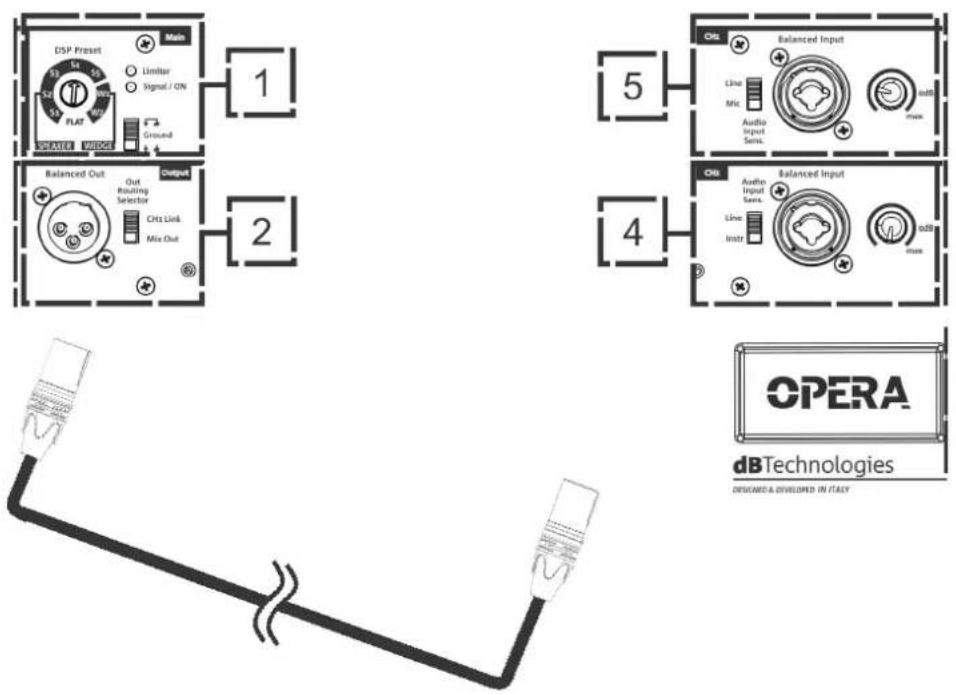

CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la señal de audio)

Es posible la conexión de la salida de un altavoz OPERA a otro altavoz, utilizando un cable con conector balanceado XLR, que conecte la salida (2) del primer altavoz a la entrada (5) o (4) del segundo altavoz. Configurar el selector correspondiente en la posición "LINE".

El selector Out Routing Selector (2) en la posición "CH1 link" permite transmitir al segundo altavoz solo la señal procedente del canal CH1 (5). En la posición "Mix Out", el mixing de los canales CH1 (5) y CH2 (1).

¡ATENCIÓN!

Usar solo cables de calidad.

Sustituir los cables que estuvieran dañados, para evitar funcionamientos

incorrectos y una escasa calidad del sonido.

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

3. EJEMPLOS DE INSTALACIÓN

• No se admiten tipos de instalación diferentes de los ilustrados aquí.
• No usar en ningún caso las asas del altavoz para colgarlo
• Comprobar siempre que el posicionamiento sea estable y que la instalación no represente una fuente de peligro para personas, animales o cosas

INSTALACIÓN EN SOPORTE

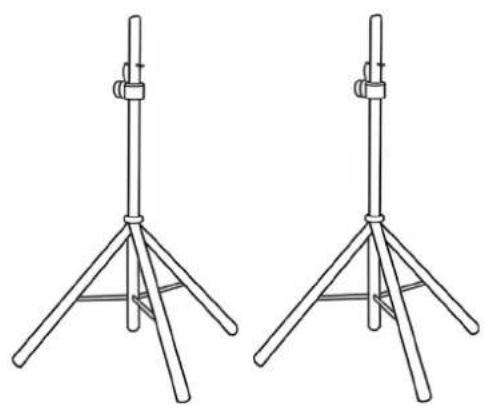

1 altavoz OPERA se puede montar en un trípode de soporte opcional estándar con poste de 35 mm de diámetro. La altura máxima admitida entre la base del altavoz y el suelo es 140 cm para OPERA 10, 130 cm para OPERA 12, 120 cm para OPERA 15.

¡ATENCIÓN!

- Utilizar un soporte de dimensiones idóneas, con el pie central hacia adelante para garantizar una estabilidad adecuada.

INSTALACIÓN SOBRE SUBWOOFER

Mediante la instalación con el accesorio DS-2S, es posible utilizar 1 OPERA directamente sobre subwoofer equipado con orificio M20. Es necesaria una fijación mecánica suplementaria o una fijación con correas para sujetar la instalación correctamente.

INSTALACIÓN SOBRE SUBWOOFER CON POSTE

Es posible usar un solo altavoz montado en un poste de 35 mm de diámetro. La altura máxima admitida entre la base del altavoz y el suelo es 140 cm para OPERA10. Para OPERA 12 130 cm. Para OPERA15 120 cm. Es necesaria una fijación mecánica suplementaria o una fijación con correas para sujetar la instalación correctamente.

INSTALACIÓN WEDGE (MONITORING)

En algunos casos los altavoces de la serie OPERA se pueden utilizar como monitores para pequeños contextos en vivo. En este caso se colocan en posición horizontal en el lado inclinado. Es preciso recordar las características de distribución acústica indicadas en la sección correspondiente. Usar las configuraciones DSP adecuadas, como indica la tabla “DSP preset” para la modalidad wedge (W1, W2, o FLAT).

INSTALACIÓN EN LA PARED CON SOPORTES

Los modelos OPERA se pueden instalar en la pared en posición vertical o horizontal, mediante los accesorios WB-OP10, WB-OP12, WB-OP15, que se deben usar respectivamente con OPERA10, OPERA12, OPERA15. Para más información, consultar las instrucciones relativas a estos accesorios.

INSTALACIÓN EN TRUSS CON SOPORTES Y ALISCAFF

Los modelos OPERA se pueden instalar en Trusses en posición vertical o horizontal, mediante los accesorios WB-OP10, WB-OP12, WB-OP15, que se deben usar respectivamente con OPERA10, OPERA12, OPERA15. Estos accesorios permite el uso de ganchos Aliscaff (no incluidos) para esta configuración particular. Para más información, consultar las instrucciones relativas a estos accesorios.

INSTALACIÓN CON GANCHOS EYEBOLT

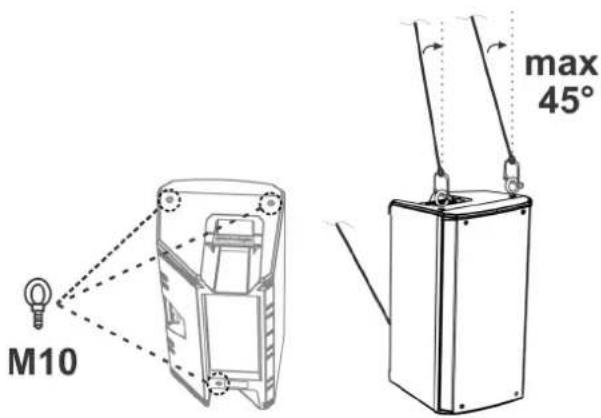

Es posible instalar el altavoz utilizando ganchos eyebolt (armellas). El posicionamiento se ilustra en la figura lateral, donde el eyebolt trasero permite regular el ángulo final (MÁX. 45°).

M10 max 45°

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

4. ACCESSORIOS

Para un montaje rápido están disponibles como opcionales los siguientes accesorios:

• Soporte de pared OP-WB10, OP-WB12, OP-WB15, respectivamente para OPERA10, OPERA12, OPERA15
• Rain Cover RC-M1, válido para todos los modelos

- ¡Nunca utilizar las asas para colgar el altavoz!

Para más información, consultar los manuales correspondientes.

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

5. RESOLUCIÓN DE PROBLEMAS

El difusor no se enciende:

1. Comprobar la presencia correcta de la alimentación general del sistema.
2. Comprobar que el cable de alimentación con conector VDE esté conectado correctamente.

El difusor se enciende pero no emite sonidos:

1. Comprobar que las conexiones en entrada de la señal audio (CH1 y/o CH2) se hayan efectuado correctamente.
2. Comprobar que los cables utilizados no estén dañados.
3. Comprobar que el mixer o la fuente de audio esté encendida y muestre claramente la presencia de una señal de salida.
4. Comprobar que los niveles de las entradas (CH1 y/o CH2) sean adecuados.

El altavoz emite un sonido insuficiente o distorsionado:

1. Ajustar antes el volumen de la fuente, luego llevar la ganancia de las entradas (CH1 y/o CH2) a un nivel adecuado. Comprobar que los cables utilizados no estén dañados, y sustituirlos si es necesario (un cable dañado puede causar una pérdida o alteración de la señal).
2. Comprobar que las configuraciones de selección de la entrada (CH1 --> Mic/Line, CH2 --> Line/Instr) sean correctas con respecto a la fuente
3. Comprobar que las configuraciones de "DSP" preset sean adecuadas para el uso seleccionado.

Se percibe un zumbido de fondo:

1. Desconectar todos los dispositivos conectados y apagar la alimentación.
2. Comprobar que el selector Ground Lift esté configurado correctamente.
3. Comprobar que los cables de conexión no estén dañados.
4. Efectuar las conexiones de nuevo y encender el altavoz.

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

6. ESPECIFICACIONES TÉCNICAS

GENERAL

Tipo:

Altavoz activo de 2 vías

DATOS ACÚSTICOS

Respuesta en frecuencia [-10dB]:	58 - 20k Hz (OPERA10) / 52 - 20k Hz (OPERA12) / 50 - 20k Hz (OPERA15)
Respuesta en frecuencia [-3dB]:	70 - 19.6k Hz (OPERA10) / 67 - 19.6k Hz (OPERA12) / 50 - 20k Hz (OPERA15)
Máx. SPL:	128 dB (OPERA10) / 129 dB (OPERA12) / 130 dB (OPERA15)
HF Bobina de voz:	1.4"
HF motor de compresión (salida):	1"
LF:	10" (OPERA10) / 12" (OPERA12) / 15" (OPERA15)
LF Bobina de voz:	2"
Frecuencia de crossover (24 dB/oct):	2000 Hz (OPERA10/OPERA12) - 1800 Hz (OPERA15)
Directividad:	Vertical asimétrica - Horizontal diferenciada
Cobertura (HxV):	85°/120° x 80° (+15°/-65°)

AMPLIFICADOR

Tipo:	AMP SMPS
Clase de amplificación:	Clase D

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

Potencia de amplificación RMS:	600 W
Potencia de pico:	1200 W

PROCESADOR

Regulador interior:	DSP 56 bits
Convertidor A/D D/A:	24 bits/48 kHz
Limitador:	Peak, RMS, Térmico

INTERFAZ USUARIO

Controles:

Control niveles, selector ground lift, mando giratorio DSP preset 8 posiciones

ENTRADAS

Entradas:	1x Combo (XLR/Jack) balanceado/no balanceado
Salidas:	1x XLR link OUT
Alimentación: 1x Combo (XLR/Jack) balanceado/no balanceado

ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN)

Absorción a 1/8 de la potencia en condiciones medias de uso (*):	0.92 (230 V) - 1.65 (115 V)
Absorción a 1/3 de la potencia en condiciones máximas de uso (**):	2.25 A (230 V) - 4.05 A (115 V)
Absorción con altavoz encendido en ausencia de señal (idle):	14 W
Corriente de inrush:	14,07 A

* NOTA PARA EL INSTALADOR: Valores que se refieren a 1/8 de la potencia, en condiciones medias de funcionamiento (programa musical con clipping raro o ausente). Para cualquier tipo de configuración, se recomienda considerar los valores mínimos de dimensionamiento.
** NOTA PARA EL INSTALADOR: Valores que se refieren a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con frecuente clipping e intervención del limiter). Se recomienda el dimensionamiento según estos valores en caso de instalaciones y tours profesionales.
OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

DIMENSIONES

Material:	Polipropileno PP reforzado
Rejilla:	Acero pintado / procesado CNC
Posibilidad para fly-bar:	Sí
Asas:	1 superior / 1 inferior con interfaz IR
Montaje en poste:	Sí, 36 mm
Ancho:	300 mm (OPERA10) 349 mm (OPERA12) 420 mm (OPERA15)
Altura:	552 mm (OPERA10) 642 mm (OPERA12) 722 mm (OPERA15)
Profundidad:	301 mm (OPERA10) 350 mm (OPERA12) 419 mm (OPERA15)
Peso:	12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15)

Características, especificaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modificar o mejorar el diseño o la fabricación sin asumir la obligación de modificar o mejorar también los productos realizados anteriormente.
