Opera 12 - Haut-parleur DB Technologies - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active 2 voies
Modèle	Opera 12
Marque	DB Technologies
Dimensions (L x H x P)	349 x 642 x 350 mm
Poids	14,3 kg
Matériau du coffret	Polypropylène PP renforcé
Grille de protection	Acier peint / usinage CNC
Amplification	Classe D, 600 W RMS, 1200 W crête
Réponse en fréquence [-10 dB]	52 - 20 000 Hz
Réponse en fréquence [-3 dB]	67 - 19 600 Hz
SPL max	129 dB
Haut-parleur de graves	12" (voice coil 2")
Haut-parleur d'aigus	Driver à compression 1" (sortie 1,4")
Fréquence de coupure	2000 Hz (24 dB/oct)
Directivité	Verticale asymétrique, horizontale différenciée
Couverture (H x V)	85°/120° x 80° (+15°/-65°)
Entrées	2 x Combo (XLR/Jack) symétrique/asymétrique
Sorties	1 x XLR symétrique (Link Out)
Alimentation	220-240 V~ 50-60 Hz, 0,92 A (230 V)
Consommation en veille	14 W
Presets DSP	5 modes (Club, Vocal, Bass Reduction, Playback, Bass Boost) + 2 modes Wedge + FLAT
Contrôles	Niveaux CH1/CH2, sélecteur Ground Lift, rotatif DSP 8 positions
Fonctions de protection	Limiteur Peak, RMS, thermique
Contenu de l'emballage	Enceinte, câble d'alimentation VDE, guide rapide, document de garantie
Sécurité	Ne pas ouvrir l'amplificateur, ne pas démonter la grille, utiliser des câbles de qualité
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec ; éviter l'humidité
Pièces détachées et réparabilité	Contacter un réparateur agréé ; ne pas réparer soi-même
Installation	Sur pied (hauteur max 130 cm), murale, sur treillis, monitoring (wedge)

FOIRE AUX QUESTIONS - Opera 12 DB Technologies

Comment connecter un microphone à l'Opera 12 ?

Branchez votre microphone sur l'entrée CH1 (Combo XLR/Jack). Réglez le sélecteur d'impédance sur Mic et ajustez le niveau avec la commande Sens. appropriée.

Comment utiliser les presets DSP ?

Tournez la molette DSP Preset sur le panneau arrière pour choisir parmi 8 positions : S1 Club, S2 Vocal, S3 Bass Reduction, S4 Playback, S5 Bass Boost, W1 Wedge Vocal, W2 Wedge Playback ou FLAT (aucune égalisation).

Quels sont les modes de monitoring (wedge) ?

Les modes W1 Wedge Vocal et W2 Wedge Playback sont conçus pour une utilisation en retour de scène (position horizontale inclinée). Ils optimisent l'égalisation pour la voix ou la reproduction musicale en monitoring.

Comment connecter deux enceintes en chaîne ?

Reliez la sortie Balanced Out (XLR) de la première enceinte à l'entrée CH1 ou CH2 de la seconde. Utilisez le sélecteur Out Routing Selector pour choisir CH1 Link (signal du CH1 uniquement) ou Mix Out (mélange des deux canaux).

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché sur l'entrée MAINS INPUT et sur une prise secteur fonctionnelle. Assurez-vous que l'interrupteur POWER est en position ON. Si le problème persiste, contactez un réparateur agréé.

Comment régler le Ground Lift ?

Le sélecteur Ground Lift se trouve sur le panneau arrière, dans la section Main. En cas de bourdonnement (ronflement) dû à une boucle de masse, déplacez ce sélecteur sur l'autre position pour couper la liaison à la terre.

Quelle est la hauteur maximale pour un pied ?

Pour l'Opera 12, la hauteur maximale autorisée entre la base de l'enceinte et le sol est de 130 cm lorsqu'elle est montée sur un pied standard (poteau de 35 mm).

Puis-je suspendre l'enceinte avec les poignées ?

Non, les poignées sont prévues uniquement pour le transport. Il est interdit d'utiliser les poignées pour suspendre l'enceinte. Utilisez les points de fixation M10 et les accessoires optionnels (étrier mural, crochets eyebolt) pour une installation suspendue.

Comment nettoyer l'enceinte ?

Dépoussiérez le coffret et la grille avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Protégez le module d'amplification de l'humidité.

Que faire si le son est déformé ?

Réduisez d'abord le volume de la source, puis ajustez les gains des entrées CH1 et CH2. Vérifiez que les câbles ne sont pas endommagés et que les sélecteurs d'impédance (Mic/Line, Line/Instr) sont corrects. Si le voyant Limiter reste allumé en continu, réduisez le niveau pour éviter la distorsion.

MODE D'EMPLOI Opera 12 DB Technologies

Les avertissements spécifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2".

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Cette enceinte active polyvalente et ergonomique est le résultat d'années d'expérience et d'innovation dans le secteur de la diffusion sonore, offrant des solutions de pointe dans le domaine acoustique, électronique et de recherche sur les matériaux.

INTRODUCTION

Les nouvelles enceintes actives OPERA sont équipées d'un driver à compression de 1" (sortie : 1.4") pour la section hautes fréquences. Il y a un transducteur (voice coil : 2") de 10", 12", et 15" pour les fréquences moyennes basses sur OPERA10, OPERA12, OPERA15 respectivement. Parmi les caractéristiques principales de ces enceintes :

• un projet ergonomique, compact et polyvalent avec la possibilité d'utilisation en monitoring pour des petits scénarios live
• asymétrie acoustique, optimisée expressément pour une utilisation efficace dans différents scénarios à l'intérieur et à l'extérieur
• amplificateur fiable et silencieux, ne demandant aucune ventilation active
• polyvalence d'utilisation des entrées (jusqu'à 2), par exemple pour l'amplification simultanée de voix et instrument
• polyvalence de connexion à la sortie, pour la relance du signal audio sélectif d'une entrée à une deuxième enceinte
• presets sélectionnables pour une égalisation via DSP ciblée pour tout type d'utilisation

RÉFÉRENCES POUR L'UTILISATEUR

Pour utiliser au mieux votre enceinte OPERA il est recommandé de :

• lire le manuel d'utilisation quick start inclus dans l'emballage et le présent manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.
• enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT ».
• conserver la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »).

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES

DIMENSIONS

La série OPERA a été conçue avec une attention particulière à l'optimisation du poids et de l'encombrement. Le coffret est le plus léger que possible et robuste à la fois, il intègre 2 poignées, une latérale et une supérieure, pour une maniabilité aisée.

Pour une comparaison rapide des 3 modèles, on reporte ci-dessous les mesures totales :

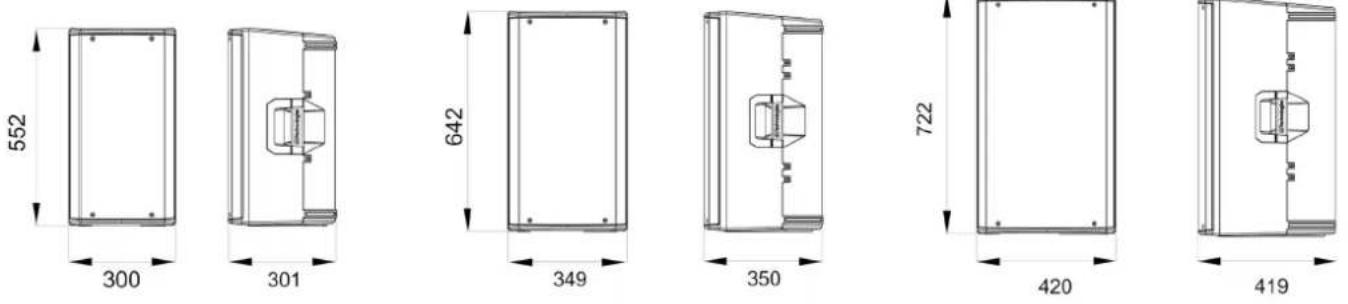

OPERA10 - 300 mm (L), 552 mm (H), 301 mm (P)

OPERA12 - 349 mm (L), 642 mm (H), 350 mm (P)

OPERA15 - 420 mm (L), 772 mm (H), 419 mm (P)

COUVERTURE ACOUSTIQUE

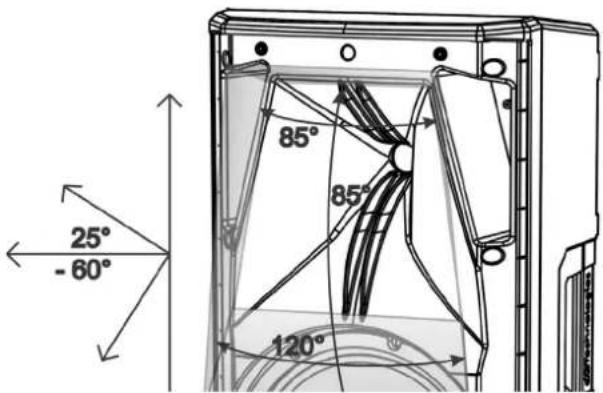

L'ampleur particulière du pavillon, représenté schématiquement dans la figure, est commune aux 3 modèles.

À l'horizontale, la couverture diffère entre la valeur de 85° (partie supérieure) et de 120° (partie inférieure).

Cet expédient optimise l'émission acoustique par exemple dans le cas d'installation verticale dans des milieux réverbérants.

L'ampleur verticale totale (85°) est asymétrique, toujours dans le but d'accentuer la pénétration sonore du pavillon avec une couverture ciblée.

Veuillez considérer ces données en cas d'emploi éventuel avec fonction de monitoring ou d'installation horizontale (murale)

25° -60° 85° 85° 120°

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE

L'amplificateur numérique, classe D, est le cœur de la série OPERA. Le système est silencieux et ne demande aucun refroidissement par ventilateur. Le contrôle du système se fait par le biais d'un puissant DSP dédié qui gère plusieurs paramètres.

La puissance de l'amplification sonore est de 600 W RMS pour tous les modèles.

ATTENTION!

• Protéger le module contre l'humidité.
• N'essayer en aucun cas d'ouvrir l'amplificateur.
• En cas de dysfonctionnement, couper immédiatement l'alimentation et débrancher le module du réseau, puis contacter un réparateur agréé.

Le panneau du DIGIPRO G3 est caractérisé par :

• Section d'Entrée et de Contrôle
• Section d'Alimentation

ATTENTION!

- Ne jamais démonter la grille frontale de protection du produit.

Pour prévenir le danger de choc électrique, en cas d'endommagement accidentel ou de remplacement de la grille de protection (à effectuer auprès du service assistance), couper immédiatement l'alimentation.

Ne jamais brancher l'alimentation secteur avec la grille démontée.

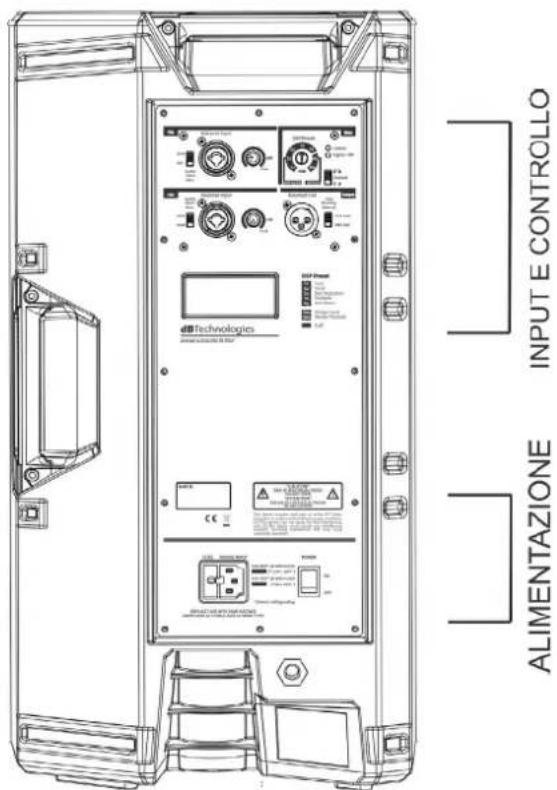

INPUT E CONTROLLO ALIMENTAZIONE

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

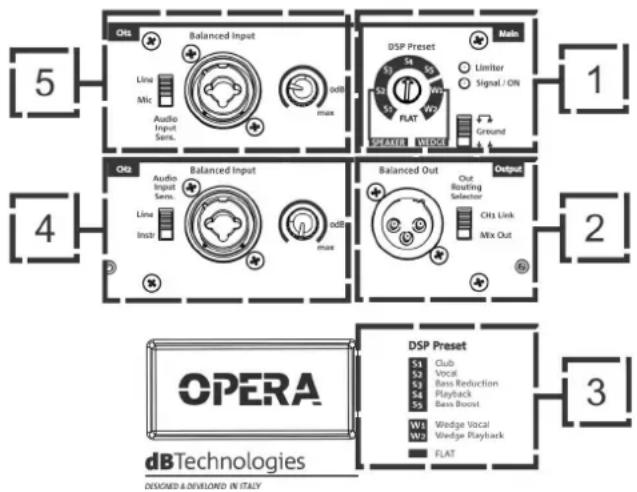

SECTION D'ENTRÉE ET DE CONTRÔLE

1. SECTION DE RÉGLAGE GÉNÉRAL « Main »

Complète de commande rotative à 8 positions « DSP Preset », des LED de signalisation « Limiter » et « Signal / ON », et de l'interrupteur de « ground lift ».

ATTENTION!

Ne pas utiliser l'enceinte pendant une longue période de temps avec la LED limiter allumée fixe ou clignotante en permanence, ce qui indique un fonctionnement en état de stress excessif dans des conditions de distorsion.

5 Balanced Input Line Mic Audio Input Sens. dB max DSP Preset Main Limiter Signal / ON 1 4 Balanced Input Line Inst Audio Input Sens. dB max FLAT WAVEE WOCK Output Out Routing Selector Oits Link Mix Out 2 3 OPERA dBTechologies DSP Preset S1 Club S2 Vocal S3 Bass Reduction S4 Playback S5 Bass Boost W1 Wedge Vocal W2 Wedge Playback FLAT DESIGNED & DEVELOPED IN ITALY

2. SECTION « Output »

Équipée de connecteur pour câble symétrique (XLR), elle comprend le sélecteur « Out Routing Selector », nécessaire pour la distinction des entrées à la sortie en cas de raccordement à une autre enceinte.

3. DSP PRESET - TABLEAU

Les presets sélectionnables figurent dans ce tableau en tant que mémorandum.

Presets conseillés dans l'utilisation normale :

S1 - Club, approprié pour un milieu d'intérieur de petit à moyen

S2 - Vocal, pour une reproduction ou exécution vocale optimisée

S3 - Bass reduction, avec atténuation des basses fréquences, pour l'emploi dans les milieux réverbérants

S4 - Playback, optimisé pour la reproduction musicale (par exemple depuis lecteur MP3)

S5 - Bass boost, idéal pour l'accentuation des basses fréquences

Presets conseillés dans l'utilisation fonction de monitoring (wedge) :

W1 - Wedge Vocal, à utiliser en position monitoring (wedge) et exécution vocale

W2 - Wedge Playback, à utiliser en position monitoring (wedge) et reproduction d'un programme de musique

Preset excluant toute égalisation :

FLAT - à configurer si vous ne souhaitez aucune égalisation

4. SECTION D'ENTRÉE « CH2 »

Équipée de connecteur Combo pour la connexion des câbles avec connecteurs XLR et TRS (symétriques et asymétriques), elle comprend le réglage du niveau du canal et un interrupteur pour l'adaptation de l'entrée à une impédance au niveau de ligne (« Line »), ou à une haute impédance (« Instr »), comme par exemple dans le cas de

5. SECTION D'ENTRÉE « CH1 »

Équipée de connecteur Combo pour la connexion des câbles avec connecteurs XLR et TRS (symétriques et asymétriques), elle comprend le réglage du niveau du canal et un interrupteur pour l'adaptation de l'impédance au niveau de ligne (« Line »), ou au niveau de microphone (« Mic »).

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

SECTION D'ALIMENTATION

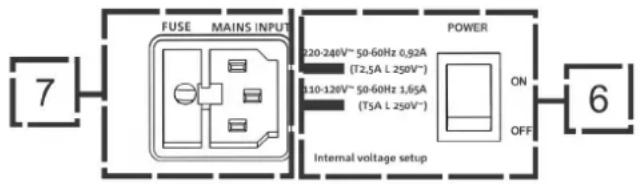

FUSE MAINS INPUT 220-240V~ 50-60Hz 0.92A (T2.5A L 250V~) 110-120V~ 50-60Hz 1.65A (T5A L 250V~) POWER ON OFF 7 6 Internal voltage setup

1. INTERRUPTEUR ON/OFF

Interrupteur d'allumage (ON) ou d'extinction (OFF) du dispositif.

1. ENTRÉE D'ALIMENTATION « MAINS INPUT »

Entrée pour connecteur VDE, pour la connexion au réseau électrique de ligne.

ATTENTION!

Utiliser exclusivement des câbles haute qualité et intacts.

L'utilisation de câbles de mauvaise qualité ou endommagés pourrait affecter la correcte fonctionnalité de l'enceinte.

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

2. PREMIER ALLUMAGE

CONTENU DE L'EMBALLAGE

Vérifier l'intégralité du contenu de l'emballage de l'enceinte OPERA 10 \ OPERA 12 \ OPERA 15. L'emballage contient :

• câble d'alimentation VDE
- enceinte OPERA
- quick start et la documentation de garantie

INSTALLATION

CONNEXION DES ENTRÉES

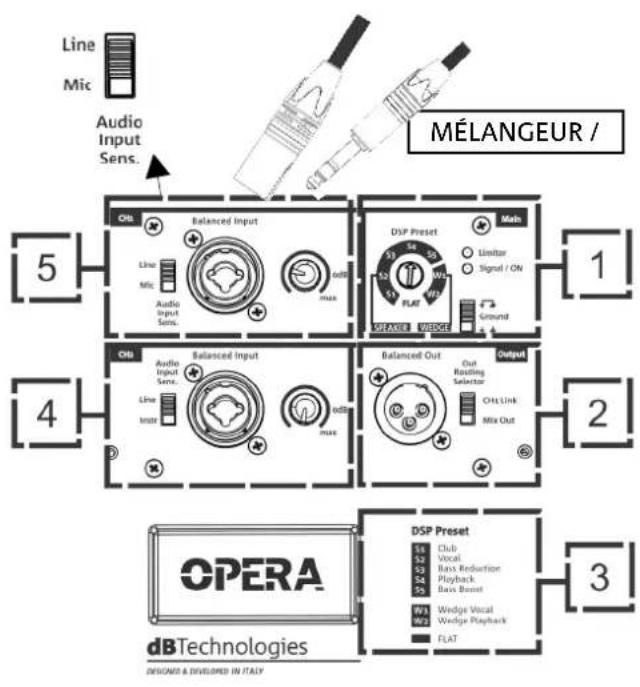

Line Mic Audio Input Sens. MÉLANGEUR / 5 Balanced Input Line Mic Audio Input Sens. Add max DSP Preset 53 54 55 Limitor Signal / ON 52 53 54 55 FLAT Ground MEANER WEDGE 1 4 Balanced Input Line Insty Audio Input Sens. Add max Balanced Out Out Reseting Selector CHL LINK Mix Out Output 2 DSP Preset 58 Club 52 Vocal 53 Bass Reduction 54 Playback 55 Bass Boost W71 Wedge Vocal W82 Wedge Playback FLAT 3 OPERA dBTechologies DESIGNED & DEVELOPED IN ITALY

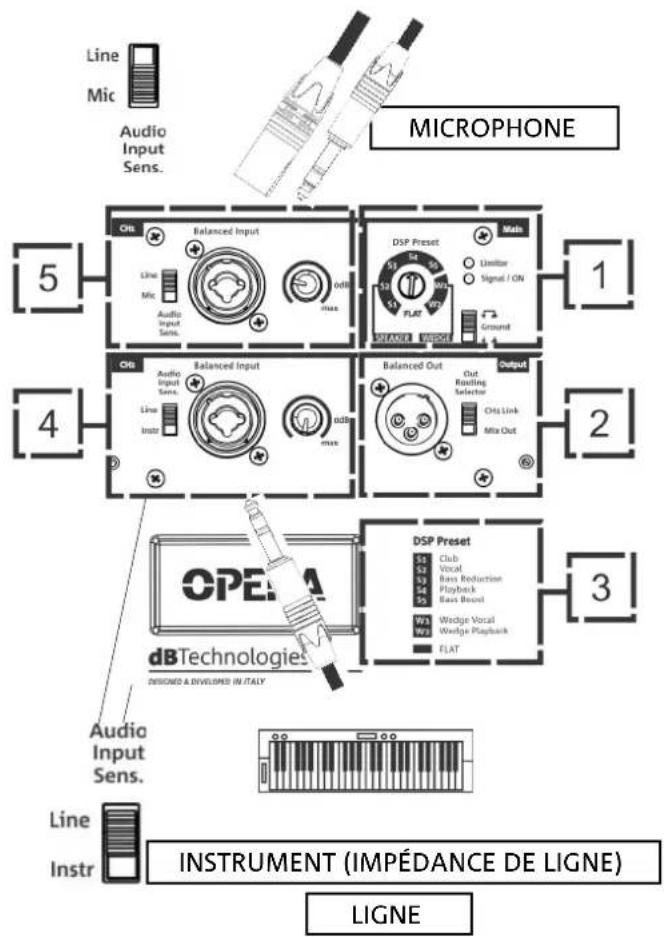

Line Mic Audio Input Sens. MICROPHONE 5 Balanced Input Line Mic Audio Input Sens. 0dB max DSP Preset Main Limitar Signal / ON 1 DIP WHEARER WEDGE Ground 4 Balanced Input Line Instr Balanced Out Output Out Raising Selector 0Hz Link Mix Out 2 DSP Preset 3 3 3 3 S1 Club S2 Vocal S3 Bass Reduction S4 Playback S5 Bass Boost W1 Wedge Vocal W2 Wedge Playback FLAT OPERA dBTechologies DESIGNED A DEVELOPED IN ITACY

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

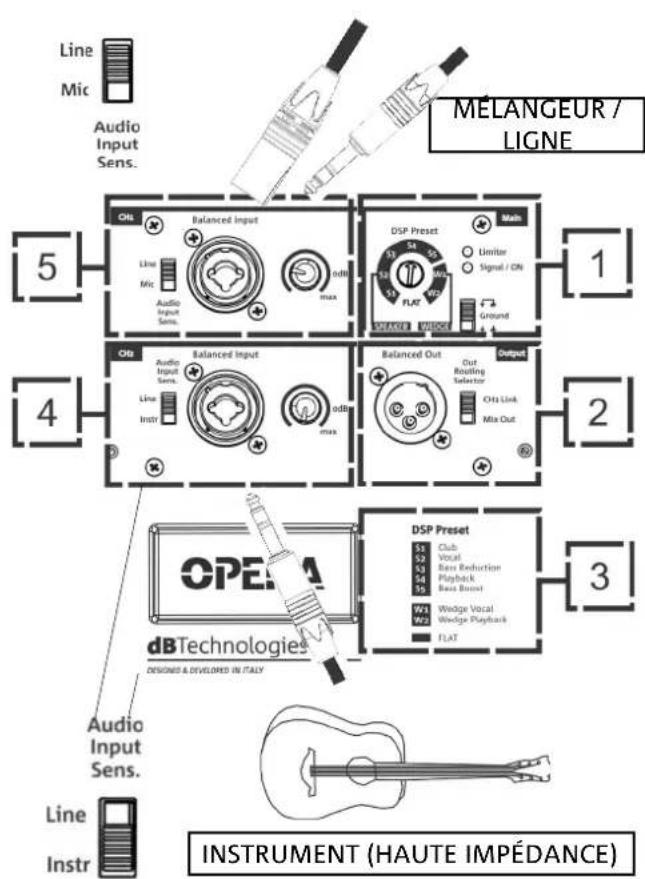

Line Mic Audio Input Sens. MÉLANGEUR / LIGNE 5 Balanced Input Line Mic Audio Input Sens. 0dB max DSP Preset Main 1 Umitter Signal / CN 2 Ground 4 Balanced Input Line Instr 0dB max Balanced Out Out Routing Tefloner 0Hz Link Mix Out 3 DSP Preset Club Vocal Base Reduction Playback W1 W2 Wedge Vocal Wedge Playback FLAT 4 Open1 dB Technologies DESIGNED & DEVELOPED IN ITALY Audio Input Sens. Line Instr INSTRUMENT (HAUTE IMPÉDANCE)

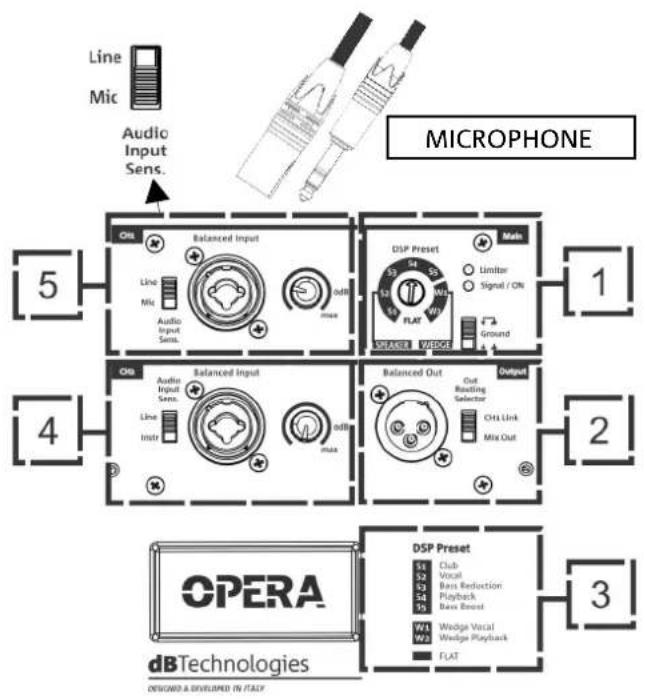

Line Mic Audio Input Sens. MICROPHONE 5 1 4 2 3 OPEA dBTechnologies DESIGNED & DEVELOPED IN ITALY Audio Input Sens. Line Instr Line Instr DSP Preset Mals Limitor Signal / ON DSP Preset Balanced Input Line Mic Audio Input Sens. DSP Preset Balanced Input Line Inst Balanced Out Output Balanced Input Line Inst Out Routing Selector COS Link Mia Out DSP Preset S1 Club S2 Vocal S3 Bass Reduction S4 Playback S5 Bass Bracket W3 Wedge Vocal W2 Wedge Playback FLAT INSTRUMENT (IMPÉDANCE DE LIGNE) LIGNE

Il est possible de connecter jusqu'à 2 entrées dans la section d'entrée et contrôle à l'arrière de l'enceinte. Par la suite on reporte quelques exemples de configuration (à 1 entrée et à 2 entrées).

CH1 (5) : il est possible de connecter une entrée via câble avec connecteur symétrique ou asymétrique (TRS, XLR). Sélectionner de manière appropriée le type d'entrée avec le sélecteur Input Sensitivity Switch. En particulier, en cas d'entrée de microphone, sélectionner « MIC ».

CH2 (4) : il est possible de connecter une entrée via câble avec connecteur symétrique ou asymétrique (TRS, XLR). Sélectionner de manière appropriée le type d'entrée avec le sélecteur Input Sensitivity Switch. En particulier, en cas d'entrée à haute impédance, comme celle d'une basse ou d'une guitare, sélectionner « Instr ». Les instruments ou les appareils à impédance de ligne (comme par exemple un clavier musical ou un reproducteur sonore) prévoient par contre la configuration « LINE ».

Régler le niveau de chaque canal relié.

Une fois la connexion des entrées exécutée, sélectionner le preset DSP (1) correct.

En cas de problèmes afférant au bourdonnement dû au retour de mise à la masse, il est possible d'éviter ce dérangement en déplaçant le sélecteur relatif (1) dans la position ici indiquée.

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

CONNEXION DE L'ALIMENTATION

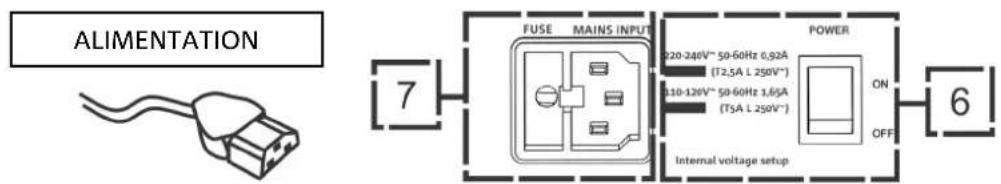

- Relier le câble d'alimentation à la prise (7), ensuite appuyer sur le sélecteur (6) d'allumage en position ON. La led de limiter (1) clignote brièvement.

ALIMENTATION 7 FUSE MAINS INPUT 220-240V~ 50-60Hz 0.92A (T2.5A L 250V*) 110-120V~ 50-60Hz 1.65A (T5A L 250V*) POWER ON OFF 6 Internal voltage setup

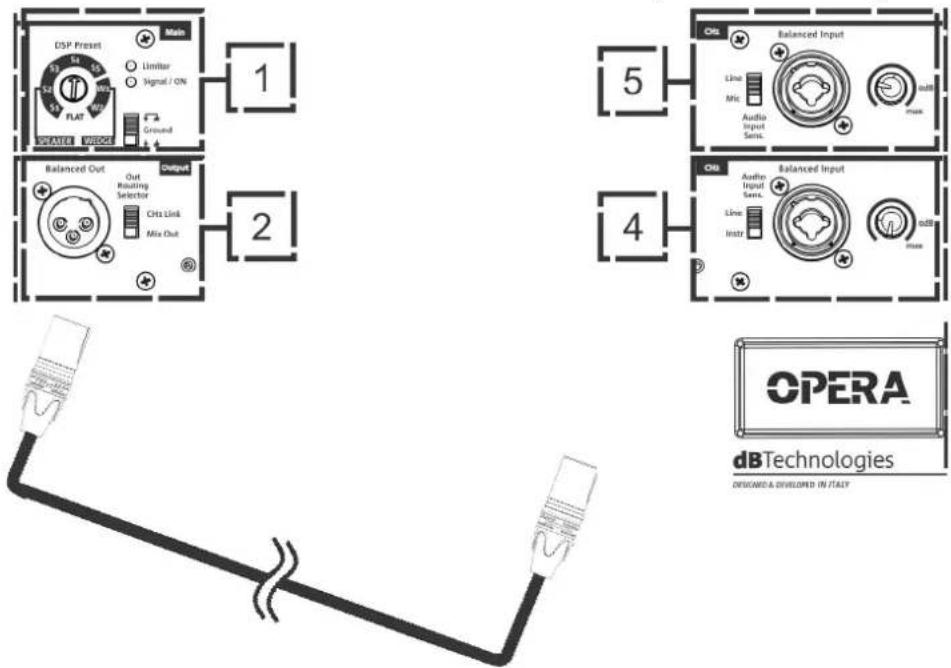

CONNEXION DES SORTIES ENTRE PLUSIEURS MODULES (relance du signal au-
    note right of B: Out Routing Selector
    note right of C: Cita Link
    note right of D: Audio Input Sens.
    note right of E: OperA dBTechnologies
    note right of E: DESIGNED & DEVELOPED IN ITALY

Il est possible de connecter la sortie d'une enceinte OPERA à une autre enceinte, à l'aide d'un câble avec connecteur symétrique XLR, reliant la sortie (2) de la première enceinte à l'entrée (5) ou (4) de la deuxième enceinte.

Configurer le sélecteur relatif en position « LINE ».

Le sélecteur Out Routing Selector (2) en position « CH1 link » permet de fournir à la sortie de la deuxième enceinte uniquement le signal en provenance du canal CH1 (5). En position « Mix Out » le mixage des canaux CH1 (5) et CH2 (1).

ATTENTION!

N'utiliser que des câbles haute qualité.

Remplacer tout câble éventuellement endommagé, afin d'éviter des dysfonctionnements et une mauvaise qualité du son.

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

3. EXAMPLES D'INSTALLATION

• Toute autre installation différente de celles ici décrites ne sera pas admise.
• Il est toujours interdit d'utiliser les poignées de l'enceinte pour la suspendre
• Toujours vérifier que son positionnement soit stable et que l'installation ne comporte pas de risques aux personnes, animaux ou objets

INSTALLATION SUR PIED

1 enceinte OPERA peut être installée sur pied avec support trépied en option standard avec poteau de 35 mm de diamètre. La hauteur maximale admise entre la base de l'enceinte et le plancher est de 140 cm pour OPERA 10, 130 cm pour OPERA 12, 120 cm pour OPERA 15.

ATTENTION!

- Utiliser un support adéquatement dimensionné avec le pied central en avant pour assurer une correcte stabilité.

Par le biais de l'installation avec l'accessoire DS-2S, il est possible d'utiliser 1 OPERA directement sur subwoofer équipé de trou M20. Pour une installation correcte il est nécessaire d'utiliser une fixation mécanique supplémentaire ou bien une fixation par courroies.

Il est possible d'utiliser une seule enceinte installée sur poteau de 35 mm de diamètre. La hauteur maximale admise entre la base de l'enceinte et le plancher est de 140 cm pour OPERA10. Pour OPERA 12 elle est 130 cm. Pour OPERA15 elle est 120 cm.

Pour une installation correcte il est nécessaire d'utiliser une fixation mécanique supplémentaire ou bien une fixation par courroies.

Dans certains cas les enceintes de la série OPERA peuvent être utilisées en tant que retours de scène pour de petits scénarios live. Dans ce cas elles sont à installer à l'horizontale du côté incliné. Faire référence aux spécifications de couverture acoustique reportées dans la section relative. Utiliser les réglages DSP appropriés reportés dans le tableau « DSP preset » en mode wedge (W1, W2, ou bien FLAT).

INSTALLATION MURALE AVEC ÉTRIERS

Les modèles OPERA peuvent être installés au mur à l'horizontale ou à la verticale, à l'aide de l'accessoire WB-OP10, WB-OP12, WB-OP15, à utiliser avec OPERA10, OPERA12, OPERA15 respectivement.

Pour tout détail complémentaire, se référer aux instructions relatives à cet accessoire.

INSTALLATION SUR STAND TREILLIS AMÉRICAIN AVEC ÉTRIERS ET CROCHETS ALISCAFF

Les modèles OPERA peuvent être installés sur un stand treillis américain à l'horizontale ou à la verticale, à l'aide de l'accessoire WB-OP10, WB-OP12, WB-OP15, à utiliser avec OPERA10, OPERA12, OPERA15 respectivement. Cet accessoire permet d'utiliser des crochets aliscaff (non compris) pour cette configuration particulière. Pour tout détail complémentaire, se référer aux instructions relatives à cet accessoire.

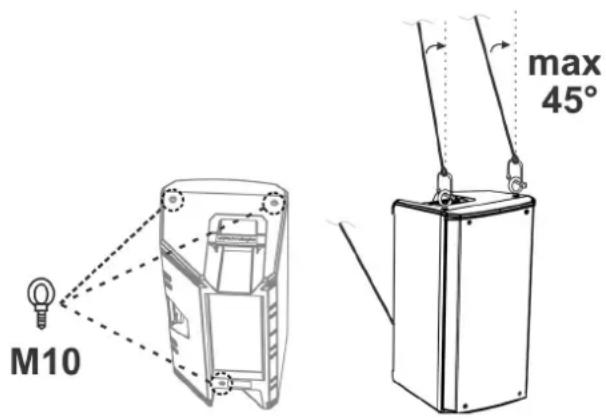

Il est possible d'installer l'enceinte à l'aide de crochets eyebolt (chevilles à œillet). Le positionnement est illustré dans la figure à côté, où le crochet eyebolt permet le réglage de l'angle final (MAX 45°).

M10 max 45°

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

4. ACCESSOIRES

Pour une installation rapide, on prévoit les accessoires suivants en option :

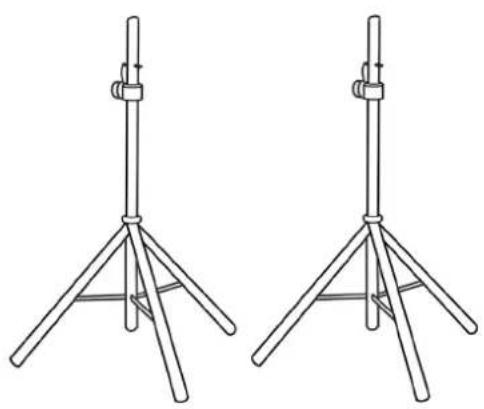

• SSB2
• Étrier mural OP-WB10, OP-WB12, OP-WB15, pour OPERA10, OPERA12, OPERA15 respectivement.
• Housse anti-pluie Rain Cover RC-M1, pour tous les modèles

- Ne jamais utiliser les poignées pour suspendre l'enceinte !

Pour toute information complémentaire, se référer aux manuels relatifs.

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

5. DÉPANNAGE

L'enceinte ne s'allume pas :

1. Vérifier la correcte alimentation en amont du système.
2. Vérifier que le câble d'alimentation avec un connecteur VDE est correctement inséré.

L'enceinte s'allume mais n'émet aucun son :

1. Vérifier que les raccordements à l'entrée du signal audio (CH1 et/ou CH2) ont été correctement effectués.
2. Vérifier que les câbles utilisés ne sont pas endommagés.
3. Vérifier que le mélangeur ou la source sonore est activé/e et montre clairement la présence du signal de sortie.
4. Vérifier que les niveaux des entrées (CH1 et/ou CH2) sont appropriés.

L'enceinte émet un son insuffisant ou déformé :

1. Ajuster d'abord le volume de la source, ensuite amener le gain des entrées (CH1 et/ou CH2) à un niveau adéquat. Vérifier que les câbles utilisés ne sont pas endommagés ; si nécessaire, les remplacer (un câble endommagé peut entraîner la perte ou l'altération du signal).
2. Vérifier que les paramètres de sélection de l'entrée (CH1 --> Mic/Line, CH2 --> Line/Instr) sont corrects par rapport à la source
3. Vérifier que les réglages de preset « DSP » sont adéquats à l'utilisation sélectionnée.

On entend un bourdonnement de fond :

1. Débrancher tous les dispositifs reliés et couper l'alimentation.
2. Vérifier que le sélecteur Ground Lift est correctement configuré.
3. Vérifier que les câbles de raccordement ne sont pas endommagés.
4. Effectuer à nouveau les branchements et allumer l'enceinte.

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

6. SPÉCIFICATIONS TECHNIQUES

INFORMATIONS GÉNÉRALES

Type :

Enceinte active à 2 voies

DONNÉES ACOUSTIQUES

Réponse en fréquence [-10dB] :	58 - 20k Hz (OPERA10) / 52 - 20k Hz (OPERA12) / 50 - 20k Hz (OPERA15)
Réponse en fréquence [-3dB] :	70 - 19.6k Hz (OPERA10) / 67 - 19.6k Hz (OPERA12) / 50 - 20k Hz (OPERA15)
Max SPL :	128 dB (OPERA10) / 129 dB (OPERA12) / 130 dB (OPERA15)
HF voice coil :	1.4”
HF compression driver (sortie) :	1”
LF :	10” (OPERA10) / 12” (OPERA12) / 15” (OPERA15)
LF Voice coil :	2”
Fréquence de crossover (24 dB/oct) :	2 000 Hz (OPERA10/OPERA12) - 1 800 Hz (OPERA15)
Directivité :	Verticale asymétrique - Horizontale différenciée
Couverture (HxV) :	85°/120° x 80° (+15°/-65°)

AMPLIFICATEUR

Type :	AMP SMPS
Classe d'amplification :	Classe D

OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

Puissance d'amplification RMS :	600 W
Puissance de crête :	1200 W

PROCESSEUR

Contrôleur interne :	DSP 56 bit
Convertisseur A/D D/A :	24 bit/48 kHz
Limiter :	Peak, RMS, Thermique

INTERFACE UTILISATEUR

Commandes :

Contrôle niveaux, sélecteur ground lift, commande rotative DSP preset à 8 positions

ENTRÉES

Entrées :	1x Combo (XLR/Jack) symétrique / asymétrique
Sorties :	1x XLR link OUT
Alimentation :	1x Combo (XLR/Jack) symétrique / asymétrique

SPÉCIFICATIONS D'ALIMENTATION (ABSORPTION / INSTALLATION)

Absorption à 1/8 de la puissance en conditions moyennes d’utilisation (*) :	0.92 (230 V) - 1.65 (115 V)
Absorption à 1/3 de la puissance en conditions maximales d’utilisation (**)	2.25 A (230 V) - 4.05 A (115 V)
Absorption avec enceinte allumée en absence de signal (idle) :	14 W
Courant d’appel (inrush) :	14,07 A

* REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programmede musique avec clipping rare ou absent). Il est conseillé pour tout type de configuration de considérer les valeurs minimales de dimensionnement.

** REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d'effectuer le dimensionnement selon ces valeurs en cas d'installationset tours professionnels. OPERA10 OPERA12 OPERA 15 Code 420120247 RÉV. 1.1

DIMENSIONS

Matériau :	Polypropylène PP renforcé
Grille :	Acier peint / usinage CNC
Pré-équipé pour fly-bar :	Oui
Poignées :	1 supérieure / 1 inférieure avec interface IR
Installation sur poteau :	Oui, 36 mm
Largeur :	300 mm (OPERA10) 349 mm (OPERA12) 420 mm (OPERA15)
Hauteur :	552 mm (OPERA10) 642 mm (OPERA12) 722 mm (OPERA15)
Profondeur :	301 mm (OPERA10) 350 mm (OPERA12) 419 mm (OPERA15)
Poids :	12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15)

Les caractéristiques, les spécifications et l'aspect des produits sont sujets à changement sans préavis. dBTechologies se réserve le droit d'apporter des modifications ou des améliorations de design ou de fabrication, sans obligation de modifier ou d'améliorer également les produits déjà réalisés.

A B

A.E.B. Industriale Srl

Via Brodolini, 8
