FMX10 - Lautsprecher DB Technologies - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Koaxialmonitor
Marke	DB Technologies
Modell	FMX10
Abmessungen (B x H x T)	390 mm x 268 mm x 411 mm
Gewicht	11,3 kg
Stromversorgung	100-240 V~, 50/60 Hz, VDE-Sicherung, Stromverbrauch 0,8 A (220-240 V~) / 1,4 A (100-120 V~)
Verstärkerleistung (RMS)	400 W
Frequenzgang (-6 dB)	65 Hz - 16,5 kHz
Maximaler Schalldruckpegel (1 m)	125 dB
Abstrahlwinkel	60° x 90°
Koaxiale Konfiguration	Ja, mit drehbarem Horn
DSP-Presets	8 Presets: Live Monitor, Playback Monitor, Coupled Monitors, Male Singer, Female Singer, Antifeedback, Live on Stand, Playback on Stand
Audioeingänge	1 x symmetrischer XLR (Mic/Line)
Audioausgänge	1 x symmetrischer XLR Link
Gehäusematerial	Mehrschichtiges Sperrholz, lackiert
Schutzgitter	Metall, CNC-gefräst
Integrierte Griffe	Ja
Kühlung	Konvektion, ohne Lüfter
Verstärker	Klasse D, mit DSP 28/56 Bit 48 kHz
Begrenzer	Spitzenwert, RMS, thermisch
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; trockenes Tuch verwenden; Kühlrippen nicht blockieren
Sicherheit	Installation durch erfahrenes Personal; Verstärker nicht öffnen; Kabel und Steckverbinder regelmäßig prüfen
Ersatzteile und Reparierbarkeit	Wenden Sie sich an einen autorisierten Reparaturdienst; versuchen Sie keine Selbstreparatur

Häufig gestellte Fragen - FMX10 DB Technologies

Wie schalte ich den FMX10 Monitor ein?

Verwenden Sie den Ein-/Ausschalter auf der Rückseite im Stromversorgungsbereich. Stellen Sie sicher, dass das VDE-Netzkabel angeschlossen und die Sicherung eingesetzt ist.

Was tun, wenn der Monitor nicht einschaltet?

Überprüfen Sie zuerst die vorgeschaltete Stromversorgung: Steckdose, Sicherung und Schalter. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturdienst. Versuchen Sie nicht, den Verstärker zu öffnen.

Wie schließe ich ein Mikrofon an den FMX10 an?

Schließen Sie ein symmetrisches XLR-Kabel an den Audioeingang (XLR IN) an und stellen Sie den Eingangswahlschalter auf 'Mic'. Passen Sie die Empfindlichkeit mit dem Regler Input Sens. an (beginnen Sie mit 0 dB).

Welche Presets sind verfügbar?

Der FMX10 bietet 8 Presets: Live Monitor, Playback Monitor, Coupled Monitors, Male Singer, Female Singer, Antifeedback, Live on Stand, Playback on Stand. Sie werden über den Drehregler MAIN PRESET ausgewählt.

Kann ich den FMX10 auf einem Stativ verwenden?

Ja, in vertikaler Konfiguration auf einem Dreibeinstativ. Verwenden Sie je nach Verwendung das Preset 'Live on Stand' oder 'Playback on Stand'. Stellen Sie sicher, dass der Mittelstiel nach vorne positioniert ist, und verwenden Sie eine zusätzliche Befestigung (nicht im Lieferumfang enthalten).

Was bedeutet die Limiter-Anzeige?

Die Limiter-Anzeige leuchtet, wenn der interne Begrenzer (Spitzenwert, RMS oder thermisch) aktiv ist. Dies zeigt an, dass der Pegel zu hoch ist oder das Gehäuse überhitzt. Reduzieren Sie die Lautstärke oder lassen Sie es abkühlen. Ein zyklisches Blinken signalisiert eine Warnung.

Wie vermeide ich Rückkopplungen (Larsen-Effekt)?

Verwenden Sie das Preset 'Antifeedback', das eine Entzerrung anwendet, die das Rückkopplungsrisiko verringert. Platzieren Sie den Monitor auch so, dass eine direkte Schallrückführung zum Mikrofon vermieden wird.

Was sind die genauen Abmessungen des FMX10?

Der FMX10 misst 390 mm in der Breite, 268 mm in der Höhe und 411 mm in der Tiefe. Sein Gewicht beträgt 11,3 kg.

Kann ich den Monitor im Freien verwenden?

Ja, aber schützen Sie ihn vor Witterungseinflüssen (Regen, übermäßige Feuchtigkeit). Das lackierte Sperrholzgehäuse ist nicht wasserdicht. Sorgen Sie für eine stabile und sichere Installation.

Wo finde ich die Seriennummer des FMX10?

Die Seriennummer befindet sich auf einem Etikett auf der Rückseite oder in der Nähe des Netzanschlusses. Sie wird für die Produktregistrierung und Supportanfragen benötigt.

BEDIENUNGSANLEITUNG FMX10 DB Technologies

BEDIENUNGSANLEITUNG - Abschnitt 1

MANUEL D'UTILISATION - Section 1

Die in diesem Handbuch enthaltenen Warnhinweise müssen gemeinsam mit den Angaben in der „BEDIENUNGSANLEITUNG - Abschnitt 2“ beachtet werden.

4. SPECIFICHE TECNICHE 15

GENERALE 15

DATI ACUSTICI.... 15

AMPLIFICATORE 15

PROCESSORE 15

INTERFACCIA UTENTE.... 16

INGRESSI ED USCITE 16

SPECIFICHE MECCANICHE 17

FMX MONITOR

Cod. 420120314 REV. 1.2

4. SPECIFICHE TECNICHE

GENERALE

SPECIFICHE MECCANICHE

EINLEITENDER ÜBERBLICK 33

ANHALTSPUNKTE FÜR DEN BENUTZER.... 33

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN.... 34

ABMESSUNGEN 34

AKUSTISCHE ABDECKUNG 35

PACKUNGSINHALT 35

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS.... 36

INPUT-, OUTPUT- UND STEUERBEREICH 37

VERSORGUNGSBEREICH 38

2. INSTALLATION UND KONFIGURIERUNG 40

INSTALLATION 40

KONFIGURATION 41

3. PROBLEMABHILFE 42

4. TECHNISCHE DATEN 43

ALLGEMEINE ANGABEN 43

AKUSTIK-DATEN 43

VERSTÄRKER 43

PROZESSOR 43

BENUTZEROBERFLÄCHE 44

EINGÄNGE UND AUSGÄNGE 44

STROMSPEZIFIKATIONEN (ABSORPTION) 44

MECHANISCHE SPEZIFIKATIONEN 45

FMX MONITOR

Art.-Nr. 420120314 REV. 1.2

1. ALLGEMEINE INFORMATIONEN

WILLKOMMEN!

Wir danken Ihnen, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produkts entschieden haben! Diese Monitore sind das Ergebnis einer langjährigen Erfahrung im Bereich der Soundsysteme. Sie bieten optimierte Lösungen in Sachen Akustik und Elektronik sowie im Hinblick auf die Materialauswahl.

EINLEITENDER ÜBERBLICK

Die Linie FMX bietet sich mit ihrer über einen erweiterten Frequenzbereich reichenden, akustisch optimierten Leistung als eine qualitativ hochwertige Linie für Bühnenmonitore an.

Seine Hauptmerkmale sind:

• koaxiale Konfiguration
• besonders vielfältig im Einsatz, mit der Wahl zwischen einer Doppelposition als Bühnenmonitor oder der Verwendung als PA-System, montiert auf einem Stativständer
• einfache Bedienung und sofortige Konfigurierbarkeit dank der Voreinstellungen, die am Panel des Verstärkers je nach gewählter Einsatzart vorgenommen werden können

ANHALTSPUNKTE FÜR DEN BENUTZER

Zur besten Verwendung Ihres Lautsprechers VIO empfehlen wir:

• die in der Packung enthaltene Quick Start-Anleitung sowie die vorliegende komplette
  Bedienungsanleitung in allen ihren Teilen zu lesen und sie über die gesamte Lebensdauer des Produkts hinweg aufzubewahren;
• das Produkt auf der Website http://www.dbtechnologies.com im Abschnitt „ASSISTENZ“ zu registrieren.
• und die Kaufquittung sowie die GARANTIE (Bedienungsanleitung „Abschnitt 2“) gut aufzubewahren.

FMX MONITOR Art.-Nr. 420120314 REV. 1.2

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN

ABMESSUNGEN

Die Maße sind:

390 mm (L), 268 mm (A), 411 mm (P) [FMX10],

Art.-Nr. 420120314 REV. 1.2

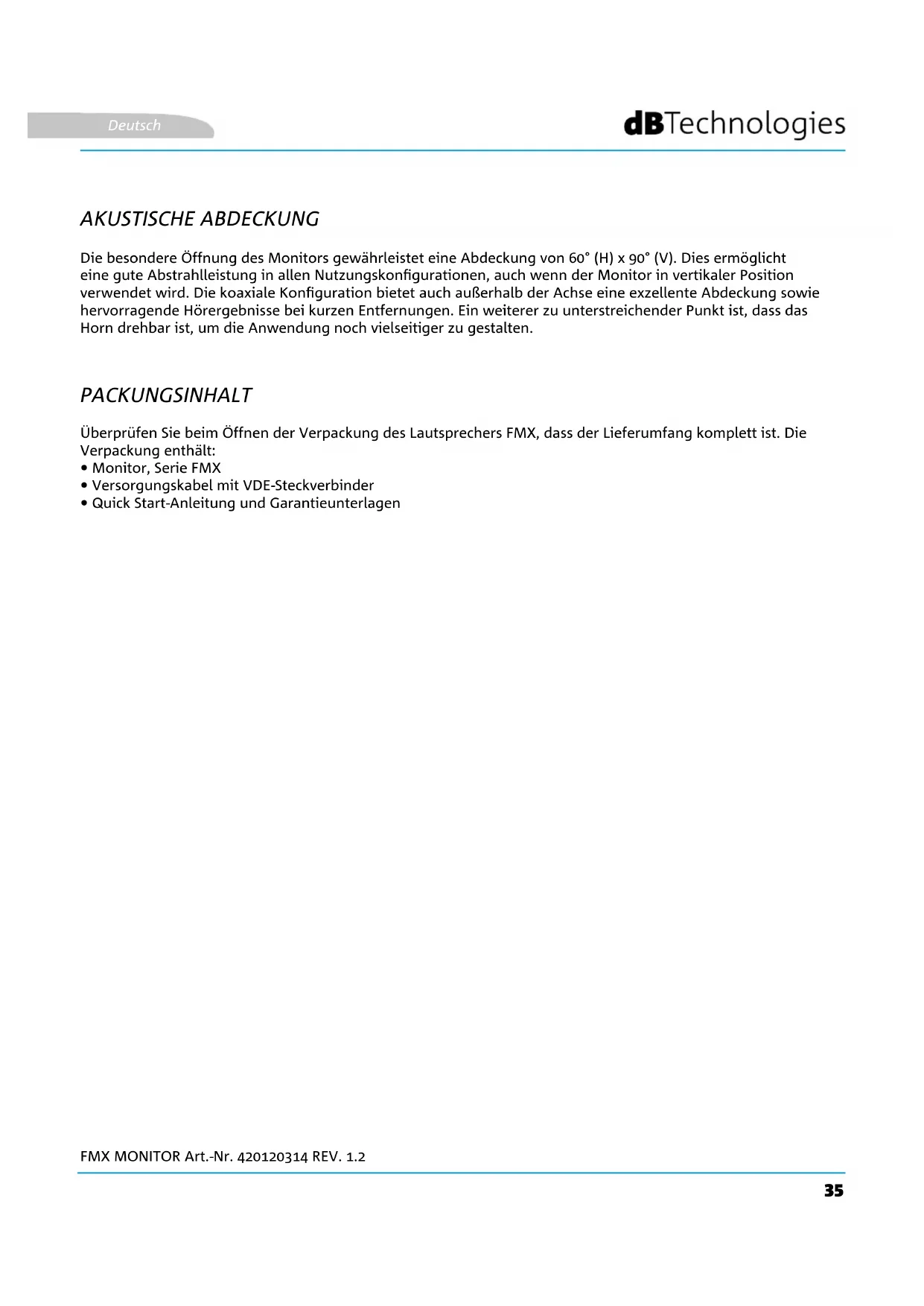

AKUSTISCHE ABDECKUNG

Die besondere Öffnung des Monitors gewährleistet eine Abdeckung von 60° (H) x 90° (V). Dies ermöglicht eine gute Abstrahlleistung in allen Nutzungskonfigurationen, auch wenn der Monitor in vertikaler Position verwendet wird. Die koaxiale Konfiguration bietet auch außerhalb der Achse eine exzellente Abdeckung sowie hervorragende Hörergebnisse bei kurzen Entfernungen. Ein weiterer zu unterstreichender Punkt ist, dass das Horn drehbar ist, um die Anwendung noch vielseitiger zu gestalten.

PACKUNGSINHALT

Überprüfen Sie beim Öffnen der Verpackung des Lautsprechers FMX, dass der Lieferumfang komplett ist. Die Verpackung enthält:

• Monitor, Serie FMX
- Versorgungskabel mit VDE-Steckverbinder
- Quick Start-Anleitung und Garantieunterlagen

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS

Der Verstärker der Klasse D ist das Herzstück des Monitors FMX.

Abgabe bis zu 400 W RMS [FMX 10] und 600 W RMS [FMX12-15].

Der Betrieb ist leise sowie effizient und erfordert kein aktives Belüftungssystem.

Das Steuerungssystem ist mit einem leistungsfähigen DSP ausgerüstet, der die sofortige und einfache

Konfiguration in jedem möglichen Einsatzkontext erlaubt.

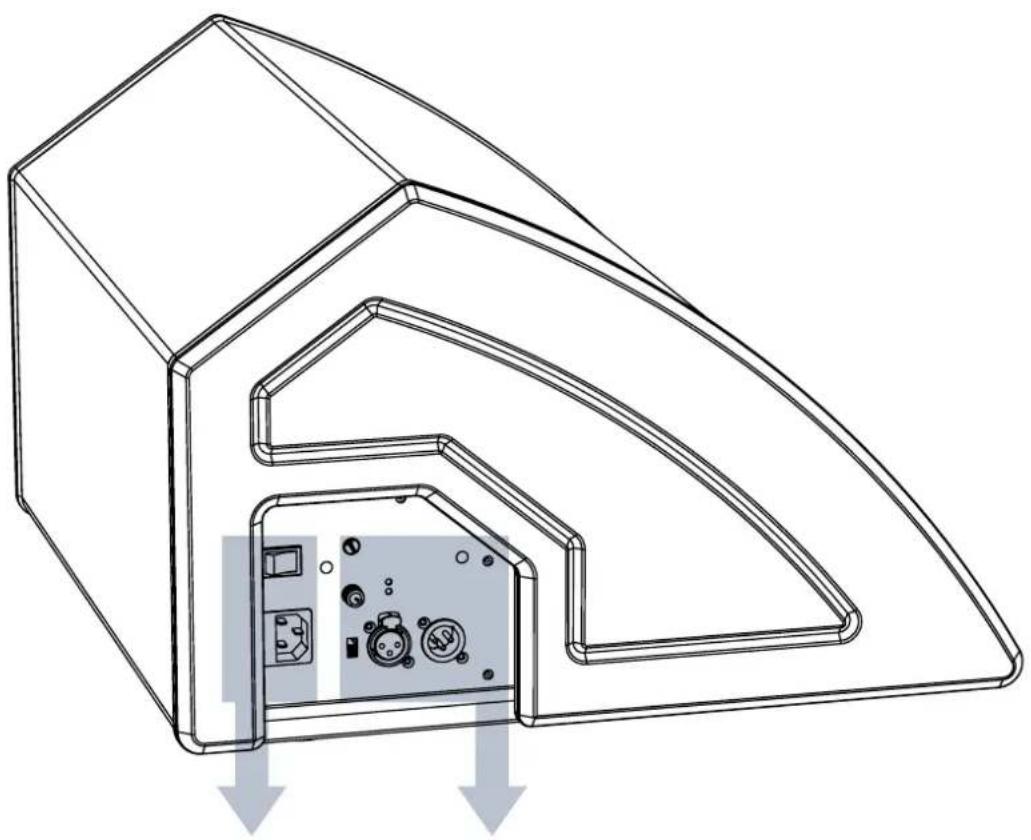

BEREICH STROMVERSORGUNG
BEREICH EINGANG, AUSGANG UND STEUERUNG

Das Bedienfeld auf der Rückseite des Subwoofers ist gekennzeichnet durch:

• Eingang, Ausgang und Steuerbereich
• Versorgungsbereich

FMX MONITOR

Art.-Nr. 420120314 REV. 1.2

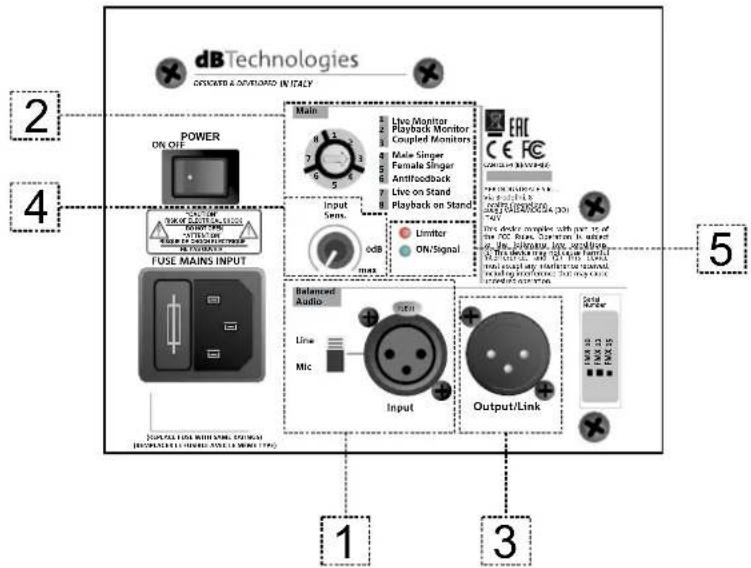

INPUT-, OUTPUT- UND STEUERBEREICH

1. AUDIO-EINGANG („Balanced Audio Input“) mit Währschalter für Eingang Mi/Line.

Eingang kompatibel mit symmetrischen XLR-Kabeln. Wird für die Eingangsverbindung des Audiosignals vom

Mischpult (Schalter auf „Line“) oder von einem Mikrofon (Schalter auf „Mic“) verwendet.

1. MAIN PRESET

Drehknopf zur Einstellung von Voreinstellungen je nach Verwendung und Kontext.

1. AUDIO-AUSGANG („Output/Link“)

Der Anschluss ist mit symmetrischen Kabeln mit XLR-Steckern kompatibel. Er wird für die Verbindung am Ausgang verwendet, entweder direkt oder über einen anderen Monitor (Link).

1. INPUT SENSITIVITY

Ermöglicht die Einstellung der Eingangsempfindlichkeit.

Vor Beginn der Montage ist der Monitor und das System auf 0 dB zu setzen.

1. STATUS-LED („Zustand“)

LEDs für den Betrieb des Moduls.

Limiter: leuchtet beim Ansprechen auf und gibt eventuell ein zu überprüfendes Warnsignal, durch zyklisches Blinken ab.

ON/Signal: leuchtet anwechselnd/durchgehend auf und weist auf das Anliegen eines Eingangssignals hin.

FMX MONITOR Art.-Nr. 420120314 REV. 1.2

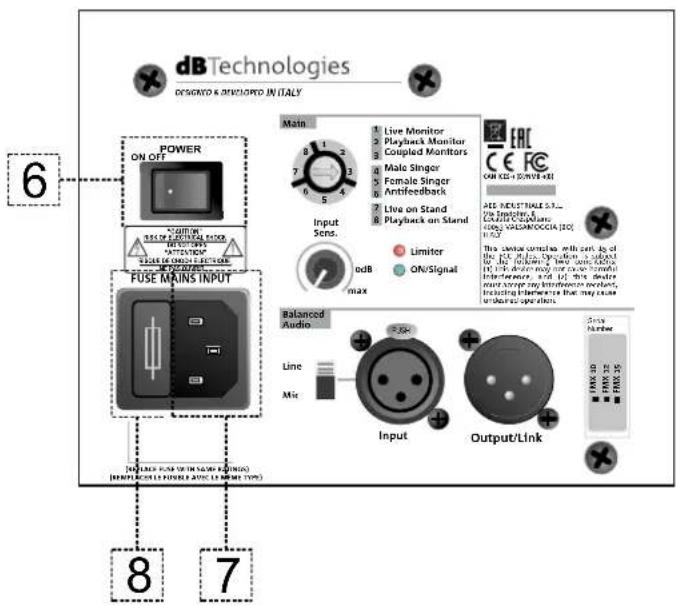

VERSORGUNGSBEREICH

1. VERSORGUNGSCHALTER Ein/Aus-Schalter.

2. SOCKET VDE Ermöglicht das Einführen des Kabels mit VDE-Stecker.

3. SICHERUNGSAUFNAHME Aufnahme für die Sicherung.

ACHTUNG!

• Die Anschlüsse in diesem Abschnitt erfüllen auch die Funktion von Leistungsschaltern.
- Versperren Sie nicht die hinteren Kühlkörper des Verstärkers. Wenn sich das Modul übermäßig erwärmt, reduziert sich allmählich die Lautstärke, bis das Modul thermisch wieder stabilisiert ist. Das Niveau wird automatisch wiederhergestellt, wenn die normale Betriebstemperatur erreicht ist.
- Bei Funktionsstörungen sofort den Strom abschalten, indem Sie das Modul vom Stromnetz trennen. Kontaktieren Sie einen autorisierten Reparaturdienst.
- Versuchen Sie nicht, den Verstärker zu öffnen.
- Verwenden Sie nur hochwertige Kabel mit Original-Neutrik®-Steckverbindern. Überprüfen Sie die Kabel regelmäßig auf deren Unversehrtheit.

FMX MONITOR

Art.-Nr. 420120314 REV. 1.2

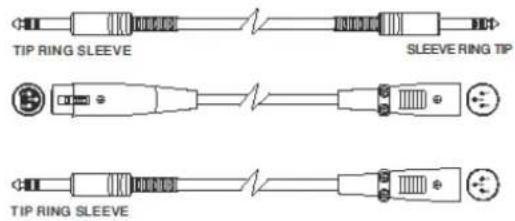

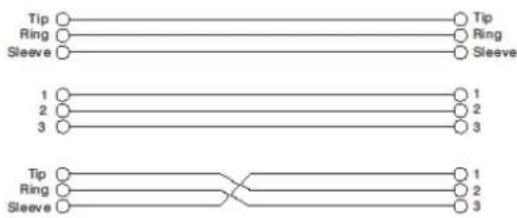

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE


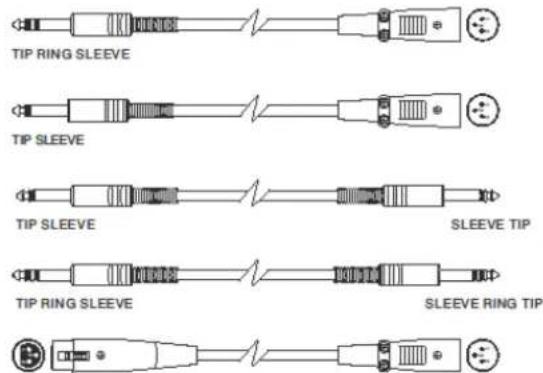

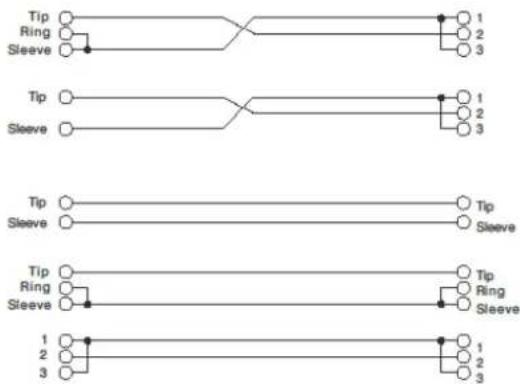

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP

2. INSTALLATION UND KONFIGURIERUNG

ACHTUNG!

Produkt und Zubehör dürfen nur von qualifiziertem Personal gehandhabt werden! Stellen Sie sicher, dass die Anlage stabil und sicher aufgestellt wird, um gefährliche Personen-, Tier- und / oder Sachschäden zu vermeiden. Der Benutzer ist verpflichtet, die Vorgaben und die gesetzlichen Vorschriften über die Sicherheit des Landes, in dem das Produkt verwendet wird, zu befolgen. Für den sicheren Gebrauch regelmäßig die Funktionstüchtigkeit aller Teile und die Unversehrtheit vor Gebrauch überprüfen.

Design, Berechnungen, Installation, Test und Wartung von hängenden Systemen oder professionellem Audio-Stacks dürfen nur von autorisiertem Personal durchgeführt werden. AEB Industriale ist nicht verantwortlich für unsachgemäße Installationen, die nicht den Sicherheitsanforderungen entsprechen.

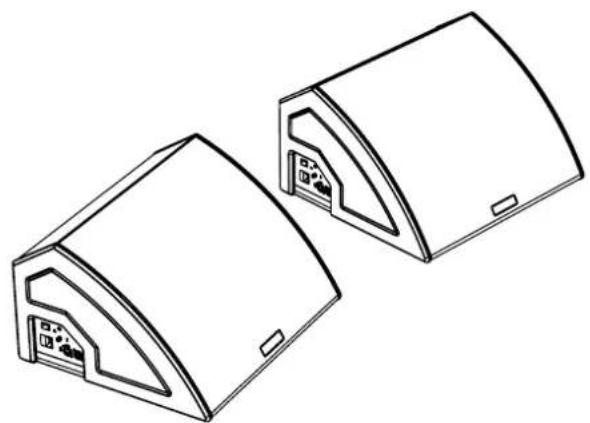

INSTALLATION

Die klassische Aufstellung des Monitors auf dem Boden wird durch die Möglichkeit der vertikalen Konfiguration auf einem Stativständer ergänzt.

Im letzten Fall ist darauf zu achten, dass der mittlere Fuß nach vorne gestellt wird. Verwenden Sie für diese Art der Installation eine zusätzliche Befestigung (nicht im Lieferumfang enthalten).

Art.-Nr. 420120314 REV. 1.2

KONFIGURATION

Die möglichen DSP-Konfigurationen sind:

1 Live Monitor, für den klassischen Live-Einsatz auf der Bühne
2 Playback-Monitor, für die Wiedergabe eines Musikprogrammes
3 gekoppelte Monitore, um mehr als einen Monitor gleichzeitig zu verwenden
4 Male Singer, zur Reproduktion des männlichen Gesangs
5 Female Singer, zur Reproduktion des weiblichen Gesangs
6 Antifeedback mit Ausgleichsfunktion zur Vermeidung des Larsen-Effekts
7 Live on Stand, für den Live-Einsatz in einer freistehenden Konfiguration (vertikal)
8 Playback on Stand, für die Wiedergabe eines Musikprogramms in einer freistehenden Konfiguration

Main

Input Sens.

1 Live Monitor
2 Playback Monitor
3 Coupled Monitors
4 Male Singer
5 Female Singer
6 Antifeedback
7 Live on Stand
8 Playback on Stand

3. PROBLEMABHILFE

Der Monitor lässt sich nicht einschalten:

1. Überprüfen Sie das Vorhandensein der korrekten, der Anlage vorgeschalteten Versorgung.

Der Monitor schaltet sich ein, gibt jedoch keine Töne ab:

1. Überprüfen Sie, dass die Anschlüsse zum Audiosignaleingang oder der Rücklauf des Audiosignals korrekt erfolgt sind.

2. Überprüfen, dass die Input Sensitivity auf 0 dB eingestellt ist.

3. Überprüfen Sie, ob die Audioquelle (Mischer) richtig angeschlossen und aktiv ist.

4. TECHNISCHE DATEN

ALLGEMEINE ANGABEN

Typ:	Aktiver Koaxialmonitor

AKUSTIK-DATEN

Frequenzgang [- 6 dB]: 65 - 16.5 kHz	[10] / 56 - 15.5 kHz [12] / 50 - 15.5 kHz [15]
Frequenzgang [- 10 dB]: 57 - 19 kHz	[10] / 52 - 19 kHz [12] / 46 - 19 kHz [15]
Maximaler Schalldruckpegel (1 m): 125 dB [12] / 128 dB [12-15]
HF: 1” (V.C.: 1”) [10] / 1” (V.C.: 1.3”)	[12-15] -
LF:	10” - 12” - 15” (V.C.: 2 “)
Übergangsfrequenz:	1800 Hz [10] - 1740 Hz [12-15]
Klangabdeckung:	60° x 90°

VERSTÄRKER

Verstärkungsklasse: Klasse D
Verstärkungsleistung (Peak) 800 W [10] - 1200 W [12-15]
Verstärkungsleistung (RMS): 400 W [10] - 600 W [12-15]
Kühltechnik: Konvektion

PROZESSOR

Interner Controller: DSP 28/56 bit 48 kHz

Limiter (Begrenzer): Peak, RMS, Thermoschalter

FMX MONITOR Art.-Nr. 420120314 REV. 1.2

BENUTZEROBERFLÄCHE

Anzeigeleuchten:	Limiter, Signal, Stumm / Prot, Bereit
Bedienelemente Empfindlichkeit / Voreinstellung / Line-Mic-Schalter

EINGÄNGE UND AUSGÄNGE

Stromeingänge: VDE
Audioeingänge: 1x XLR EIN symmetrisch (Isolierung: Floating ADC)
Audioausgänge: 1x XLR OUT, HPF XOver Audio-Link

STROMSPEZIFIKATIONEN (ABSORPTION)

Aufnahme bei 1/3 der Leistung unter maximalen Einsatzbedingungen (**):

0.8 A (220-240V~) - 1.4 A (100-120V~) [10] / 1.2 A (220-240V~) - 2 A (100-120V~) [12-15]

** HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/3 der Leistung im schweren Betriebszustand (Musikprogramm mit häufigem Clipping und Ansprechen des Limiters). Bei professionellen Installationen und Touren empfiehlt es sich, nach diesen Werten zu dimensionieren.

FMX MONITOR

Art.-Nr. 420120314 REV. 1.2

MECHANISCHE SPEZIFIKATIONEN

Material: lackiertes Sperrholzgehäuse
Gitter: Vollmetall - CNC-Verarbeitung
Griffe: eingebaut

Breite: 390 mm [10] - 465 mm [12] - 580 mm [15]

Höhe: 268 mm [10] - 297 mm [12] - 340 mm [15]

Tiefe: 411 mm [10] - 444 mm [12] - 500 mm [15]

Gewicht: 11.3 kg - 13.9 kg - 16.9 kg

Die Eigenschaften, die Spezifikationen sowie das Erscheinungsbild der Produkte können ohne vorherige Ankündigung geändert werden. dBTechnologies behält sich das Recht vor, Änderungen und Verbesserungen am Design oder den Ausführungen vornehmen zu können, ohne die Verpflichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

FMX MONITOR Art.-Nr. 420120314 REV. 1.2
