Produkttyp	Kabelloses Überwachungskamerasystem
Marke	Switel
Modell	HSIP5700
Monitorbildschirm	7-Zoll-Farb-LCD (800 x 480 Pixel)
Kameraauflösung	1280 x 720 Pixel (720p)
Nachtsicht	Ja, 12 IR-LEDs (850 nm)
Übertragungsreichweite	Bis zu 250 m in freier Sicht
Kamera-Sichtwinkel	72° (diagonal)
Bewegungserkennung	Ja, in Empfindlichkeit und Zonen einstellbar
Zweiweg-Kommunikation	Ja (Sprechfunktion über Sprechtaste)
Aufnahme	Auf SD-Karte (max. 128 GB, Format ASF)
Monitor-Stromversorgung	Lithium-Akku 3,7 V 2000 mAh + Netzteil 5 V DC 2 A
Kamera-Stromversorgung	Netzteil 9 V DC 600 mA
Schutzart Kamera	IP54 (spritzwassergeschützt)
Betriebstemperatur Monitor	-10 °C bis +40 °C
Betriebstemperatur Kamera	-10 °C bis +50 °C
Anzahl unterstützter Kameras	Bis zu 4 aktive Kameras
Mobile App	MyCam View (iOS und Android)
Wartung und Reinigung	Reinigen Sie das Kameraglas mit einem weichen, fusselfreien Tuch
Sicherheit	Verwenden Sie nur die mitgelieferten Netzteile; öffnen Sie die Geräte nicht
Garantie	24 Monate ab Kaufdatum
Konformität	EU-Richtlinie 2014/53/EU (CE-Kennzeichnung)

Häufig gestellte Fragen - HSIP5700 SWITEL

Wie koppele ich eine neue Kamera mit dem Monitor?

Tippen Sie auf dem Bildschirm Kameraeinstellungen auf das Symbol der gewünschten Kamera. Ein 30-Sekunden-Countdown startet. Drücken Sie während dieser Zeit kurz die Kopplungstaste auf der Rückseite der Kamera. Der Monitor verbindet sich automatisch.

Wie setze ich den Monitor auf die Werkseinstellungen zurück?

Verwenden Sie eine Büroklammer oder einen ähnlichen Gegenstand, um die Reset-Taste an der Seite des Monitors zu drücken. Dadurch werden die Standardeinstellungen wiederhergestellt.

Wie kann ich die Aufnahmen auf der SD-Karte ansehen?

Tippen Sie auf das SD-Kartensymbol auf dem Live-View-Bildschirm. Die Liste der Tage mit Aufnahmen wird angezeigt. Wählen Sie einen Tag und dann eine Datei zum Abspielen aus. Sie können auch Dateien löschen.

Wie stelle ich die Empfindlichkeit der Bewegungserkennung ein?

Gehen Sie zum Menü Allgemeine Einstellungen, dann Bewegungserkennungseinstellungen. Sie können die Empfindlichkeit für jede Kamera anpassen und Erkennungszonen festlegen.

Wie verwende ich die MyCam View App?

Laden Sie MyCam View aus dem App Store oder Google Play herunter. Verbinden Sie den Monitor über Ethernet mit Ihrem Router. Öffnen Sie die App, geben Sie die UID-Nummer (auf der Rückseite des Monitors) ein oder scannen Sie den QR-Code, und geben Sie dann den Sicherheitscode (standardmäßig 000000) ein. Fügen Sie die Kamera hinzu und greifen Sie auf das Live-Bild zu.

Was tun, wenn die Übertragungsreichweite gering ist?

Stellen Sie sicher, dass die Antenne des Monitors ausgeklappt und die Kamera eingeschaltet ist. Vermeiden Sie Hindernisse wie Betonwände. Platzieren Sie die Kamera in der Nähe eines Fensters für eine bessere Übertragung. Die maximale Reichweite beträgt 250 m in freier Sicht.

Wie reinige ich die Kamera?

Verwenden Sie ein weiches, fusselfreies Tuch, um das Schutzglas der Kamera zu reinigen. Vermeiden Sie Reinigungsmittel und Lösungsmittel. Regelmäßige Reinigung verhindert, dass Flecken und Staub die Bildqualität beeinträchtigen.

Wie ersetze ich den Akku des Monitors?

Der Monitor enthält einen wiederaufladbaren Lithium-Akku mit 3,7 V 2000 mAh. Zum Austauschen öffnen Sie das Batteriefach auf der Rückseite. Verwenden Sie nur einen Akku des gleichen Typs. Die Garantie deckt den Akku nicht ab.

Welche SD-Karte ist kompatibel?

Der Monitor akzeptiert SDHC-Speicherkarten bis 128 GB. Verwenden Sie eine hochwertige Karte, um Aufzeichnungsfehler zu vermeiden. Das Aufnahmeformat ist ASF.

Wie aktiviere ich den Scan-Modus?

Drücken Sie kurz die Ein-/Aus-Taste am Monitor, während er eingeschaltet ist. Der Scan-Modus deaktiviert Bildschirm und Lautsprecher, bis eine Kamera eine Bewegung erkennt. Drücken Sie die Taste erneut, um den Modus zu verlassen.

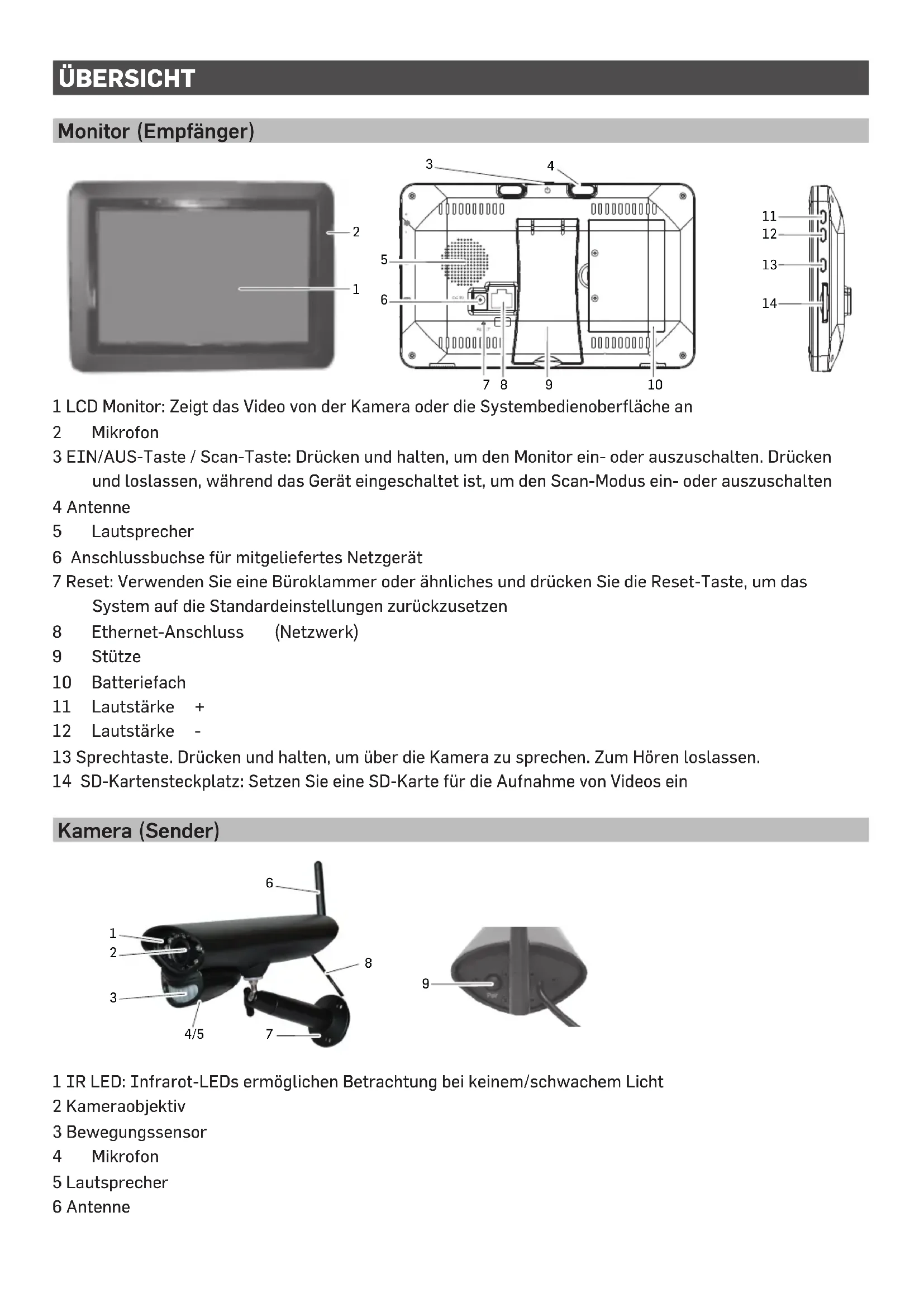

BEDIENUNGSANLEITUNG HSIP5700 SWITEL

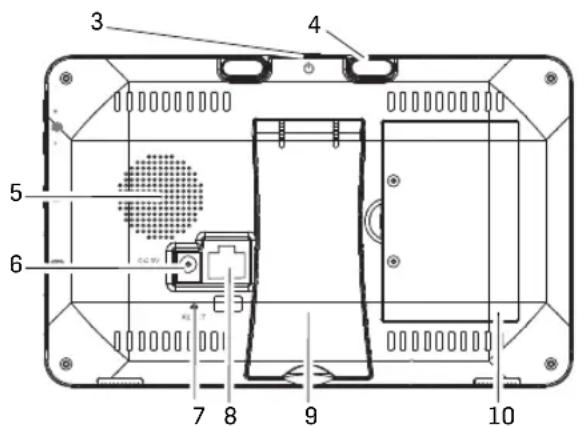

1 LCD Monitor: Zeigt das Video von der Kamera oder die Systembedienoberfläche an
2 Mikrofon
3 EIN/AUS-Taste / Scan-Taste: Drücken und halten, um den Monitor ein- oder auszuschalten. Drücken und loslassen, während das Geräteingeschaltet ist, um den Scan-Modus ein- oder auszuschalten

4 Antenne
5 Laufsprecher
6 Anschlussbuchse für mitgeliefertes Netzgerät
7 Reset: Verwenden Sie eine Buroklammer oder ähnliches und drücken Sie die Reset-Taste, um das System auf die Standardeinstellungen zurückzusetzen

8 Ethernet-Anschluss (Netzwerk)
9 Stütze
10 Batteriefach
11 Lautstärke +
12 Lautstärke -
13 Sprechtaste. Drucken und halten, um über die Kamera zu sprechen. Zum Horen loslassen.
14 SD-Kartensteckplatz: Setzen Sie eine SD-Karte für die Aufnahme von Videos ein

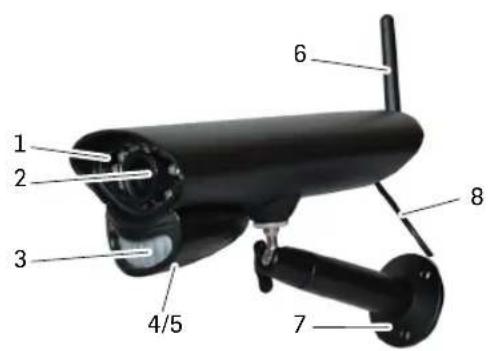

Kamera (Sender)

1 IR LED: Infrarot-LEDs ermodlichen Betrachtung bei keinem/schwachem Licht
2 Kameraobjektiv
3 Bewegungssensor
4 Mikrofon
5 Laufsprecher
6 Antenne

7 Standfuss: zur Befestigung der Kamera an der Wand oder auf einer anderen ebenen Fläche
8 Netzanschluss
9 Pairing-Taste: Die Pairing-Taste befindet sich auf der Rückseite der Kamera

Hinweis: Diese Kamera enthalt einen automatischen mechanischen IR-Cut-Filter. Wenn die Kamera zwischen Tag-Modus und Nachsicht-Modus umschaltet, hört man Geräusch von der Kamera. Diese Klichen ist normal und zeigt an, dass der Kamerafilter Funktioniert.

GERÄT IN BETRIEB NEHMEN

Monitor

1 Klappen Sie die Stütze auf der Rückseite des Monitors hereaus und positionieren Sie die Antenne.
2 Schlieben Sie das Netzgerät an die Buchse an der Seite des Monitors an. Verbinden Sie das andere Ende mit einer Haushalts-Netzsteckdose.
3 Zum Einschalten halten Sie die EIN/AUS-Taste auf der Oberseite des Monitors für 3 - 4 Sekunden gedrücken.
4 Der Monitor zeigt für eine Sekunden an die Startsequenz an und Goes dann in die LIVE-Ansicht über. Der Bildschirm bleibt dunkel, bis die Kameras eingeschaltet sind.

Kamera

Allgemeines

Die Kamera ist wetterfest nach Klasse IP54. Sie ist spritzwassergeschützt, damit aber nicht unter Wasser getaucht werden. Obwohl die Kamera direkt dem Regen ausgesetzt werden kann, empfeihlt es sich, dass sie, wenn sie im Freien verwendet werden, unter einem Vordach oder einem Dachüberstand montiert wird. Wenn Regentropfen auf dem Kameraschutzglas trocknen, kann dies Flecken erzeugen, die das Licht von den Infrarot-LEDs, die für die Nachsicht verwendet werden, reflektieren. Dies kann die Video-Qualität beeinträchtigen. Auch Staub, Schmutz und Spinnweben, die sich auf dem Kameraschutzglas ansmeln, können Licht von den Infrarot-LEDs reflektieren und die Videoqualität beeinträchtigen. Reinigen Sie das Kameraschutzglas regelmäßig mit einem weichen Tuch.

Standortauswahl

Bedenken Sie bei der Platzierung der Kamera folgenden:

• Am besten ist eine frei Sichtlinie zwischen Kamera und Monitor.

• Wände, vor allem Ziegel und Beton, verkurzen die Übertragungsstrecke.

• Platzierung besteht einen Fenster ermöglich bessere Übertragung.

• Der optimale Bewegungserkennungsbereich ist ca. 2 ... 6 m vor der Kamera. Je weiter ein Objekt entfernst ist,esto ungenauer ist die Bewegungserkennung.

• Vermeiden Sie eine direkte Lichtquelle im Blickfeld der Kamera, einschließlich Straβenlaternen, Decken- oder Stehleuchten, Scheinwerfer in der Auffahrt, etc.
• Niederschlag, Wellen/ Reflexionen im Swimmingpool, im Wind wehende Blätter von Bäumen und Büchen bzw. die dadurch verursachten Schatten können bei der Bewegungserkennung zu falschen Alarmen führen.

Kamera installmenten

Nehmen Sie zur Montage der Kamera den Monitor mit. Dies erreichtert die Positionierung.

1 Positionieren Sie die Kamera am gewünschten Ort, schlieben Sie das Netzteil an und überprüfen Sie das Bild auf dem Monitor. Bewegen Sie die Kamera, wenn die Ansicht nicht so ist, wie Sie wollen.
2 Halten Sie die Fussplatte an die gewündchte Stelle und markieren Sie die Position der Schraubenlocher.
3 Verwenden Sie die mitgelieferten Schrauben und Düb, um den Fuss an der Wand oder Decke zu befestigen.
4 Schrauben Sie die Kamera auf die Befestigung und stellen Sie safer, dass sie gut befestigt ist.

MONITOR BILDSCHIRM

Der Bildschirm des Monitors hat 3 Haupteile:

Live View Bereich. Der Hauptbildschirm zeigt das Live-Video von der Kamera an.
- Pop-Out-Menü. Tippen Sie auf den Tab, um 4 Menüs anzuzeigen, mit denen Sie das System verwalten können.
- Icon-Zeilen. Symbole am oberen und unteren Rand des Bildschirms.

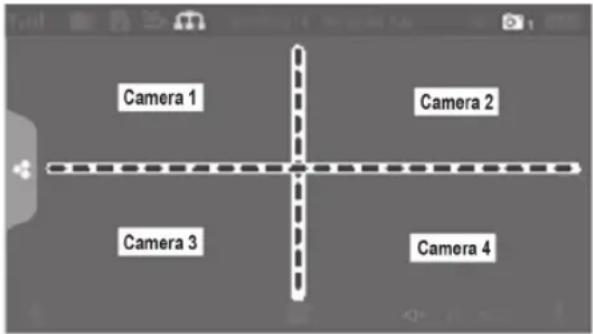

Ansichten

Der Live View-Bereich zeigt Live-Videos von den Kameras an. jeder Kamera kann in ihrem eigenen Abschnitt des Bildschirms (Quadrant) oder auf dem Vollbildschirm angezeigt werden.

Es gibt 4 Anzeige-Modi:

• Der Quattro-Modus teilt den Bildbereich des Bildschirms in 4 Quadranten auf und zeigt das aktive Kamera-Video in jedem Quadranten an. Tippen Sie auf die Mitte des Quadranten, um in den Einkanalmodus zu gelangen.
• Der Einkanal-Modus zeigt eine Kamera allein an. Tippen Sie auf zwischen den Kanälen umzuschalten. Tippen Sie auf die Mitte des Bildes, um zum Quattro-Modus zurückzukehren.
• Im Scan-Modus sind der Bildschirm des Monitors und die Laufsprecher ausgeschaltet, bis eine Kamera eine Bewegung erkennt. Diese Kamera zeigt dann das Vollbild (Ton und Video), bis sie für ca. 15 Sekunden keine Bewegung mehr erkennt. Der Monitor wird wieder dunkel. Drücken Sie die EIN/AUS-Taste kurz um zum Scan-Modus zusammen zukehren.
• Auto-Sequenz. Zeigt jeder Kanal automatisch nacheinander in der Vollbildanzeige an. Das System wird standardmäßig auf den Auto-Sequence-Modus eingestellt, wenn der Scan-Modus ausgeschaltet ist. Tippen Sie auf SEQ, um den automatischen Sequenzmodus auszuschalten und zum Quattro-Modus zurückzukehren.

LIVE VIEW Bildschirm

Der Live View-Bildschirm ist der Hauptbildschirm des Monitors, der das Video von Ihrer Kamera anziegt. Sie können eine einzeln Kamera oder alle anzeigen setzen. Sie können auch zwischen allen Live-Video wechseln. Tippen Sie auf das Symbol m die Live-Bildschirmanzeige zu ändern.

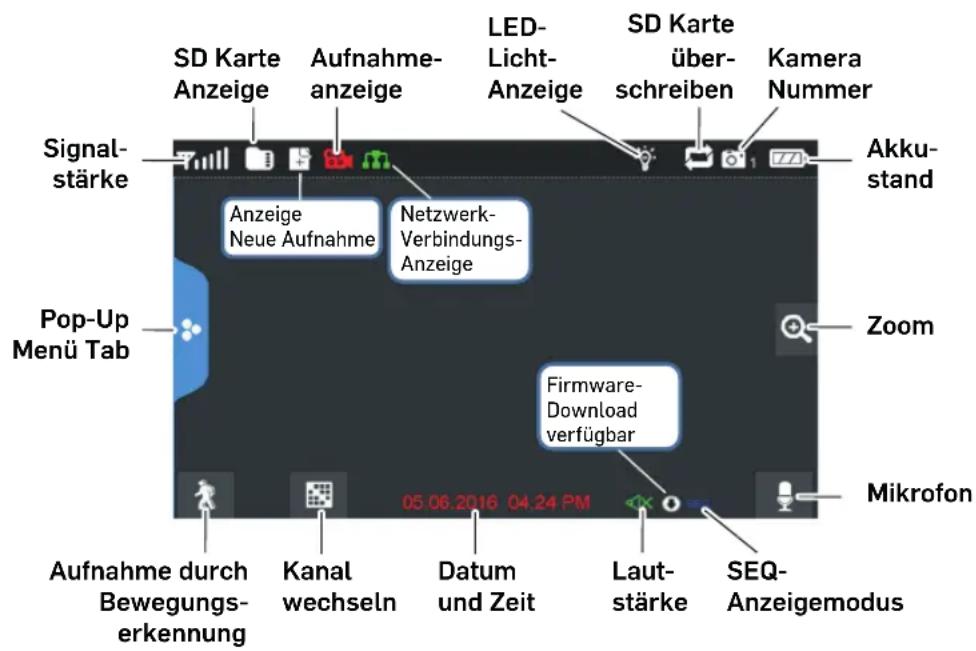

LIVE SCREEN Icons

Verschiedene Symbole werden auf dem Monitorbildschirm angezeigt, je nach Status der Kameras.

Das folgende Beispiel zeigt die verschiedene Mänglichkeiten.

Live Screen Beispiel

Anzeige der Empfangsstärke. Maximal 4 Balken bis zu 0 Balken (ausser Reichweite).

Dieses Symbol wird angezeigt, wenn eine SD-Karte in den Monitor eingesetzt ist. Wenn blau, ist Speicherplatz verfügbar. Wenn rot, ist die SD-Karte voll. Tippen Sie auf these Symbols, um die aufgezeichneten Dateien anzuzeigen.

Neue Aufnahmen auf der SD-Karte.

Wenn把这些 Symbol rot blinkt, zeigt es an, dass eine Aufnahme lauft.

Netzwerk-Status-Anzeige.

Grun = System ist mit dem Internet verbunden und der Monitor ist im Internet-Modus.

Gelb = System ist mit dem Internet verbunden und der Monitor ist im Intranet-Modus.

Rot = keine Verbindung zum Internet.

LED-Licht-Anzeige. Tippen Sie auf these Symbols, um das LED-Licht ein-/auszuschalten.

Zeigt an, ob die SD-Karte Dateien überschreiben(IF, wenn sie voll ist.

Zeigt die aktuelle Kanalnummer an, die Sie gerade sehen. Wenn Sie mehrere Kameras gleichzeit ansehen, erscheint die Kamera-Anzeige über jeder Videoanzeige.

Anzeige des Ladezustands des Akkus:

Rot blinkend - schwacher Akku

Blau - Akku voll

Blau blinkend - Akku wird geladen

Wenn Sie diesen Symbol auf dem Bildschirm tippen, teilt der Monitor das Bild in 5 Bereiche. Tippen Sie auf den Bereich, den Sie vergroßert sehen möchten. Diese Bereich wird in doppelter Höhe angezeigt. Tippen Sie erneut auf das Symbol, um den Zoom-Modus zu verlassen.

Zeigt die aktuelle Lautstärke an. Sie müssen im Einkanal-Anzeigemodus sein, um die Lautstärke zu ändern. Tippen Sie auf + oder -, um die Lautstärke zu erhöhen oder zu verringn. Zeigt an, wenn die Lautstärke ausgeschaltet ist (stumm).

Zeigt an, wenn die Sprechtaste gedrückt wird. Halten Sie die Sprechtaste an der Seite des Monitors gedrückt, um über die Kamera zu sprechen. Um die Antwort zu horen, setzen Sie die Sprechtaste wieder los.

Zeigt an, wenn ein Software-Update zur Verfügung stehen.

Zeigt an, ob sich der Monitor im Auto-Sequence-Modus befindet (automatischer Kanalwechsel).

Tippen Sie auf这点es Symbol, um den angezeigten Kanal zu wechseln.

Zeigt den Bewegungserkennungsstatus an.

Blau - automatische Aufnahme AUS.

Rot - automatische Aufnahme EIN.

Tippen Sie auf these Symbol, um das Menu auszuklappen.

FUNKTIONEN

Tippen Sie auf um das Menu auszuklappen.

Wiedergabe

Verwalten Sie aufgezeichnete Dateien. Sie können sehen, welche aufgezeichneten Dateien Sie haben, sollen sie ab oder löschen sie.

1 Tippen Sie auf

2 An Tagen, die markiert sind, wurden Dateien aufgezeichnet. Tippen Sie auf den Tag, den Sie überprüfen möchten, und eine(List der Aufnahmen für diesen Tag wird angezeigt.
3 Tippen Sie auf den gewünschten Eintrag und er wird mit einer Kontrollleiste am unteren Rand des Bildschirms abgespielt.
4 Wenn die Wiedergabe beendet ist, zeigt der Monitor wieder die Aufnahme-Dateiliste an.
5 Tippen Sie auf, den betreffenden Eintrag zu Löschen.

Alarm

Wenn die Kamera durch Bewegungserkennung auslös, um die Aufnahme zu starten, ertont am Monitor ein Alarmton. Stellen Sie die Lautstärke deses Tones ein.

1 Tippen Sie auf .
2 Tippen Sie auf + oder - um die Lautstärke einzustellen. Tippen Sie zum Beenden auf

Helligkeit

Mit dieser Funktion konnen Sie die Helligkeit der Kamera einstellen.

1 Tippen Sie auf .
2 Tippen Sie auf + oder - um die Helligkeit einzustellen. Tippen Sie zum Beenden auf

Allgemeine Einstellungen

Mit den allgemeinen Einstellungen konnen Sie Funktionen Ihres Systems einstellen. Sie konnen z. B. Kameras ein- und ausschalten, einen bestimmten Zeitplan für bestimmte Kameras festlegen, das Datum und die Uhrzeit und die Bewegungserkennungsempfindlichkeit einstellen.

1 Tippen Sie auf .

Hauptpunkt Unterpunkt	Beschreibung
Einstellungen Kamera	Pairing Dieses System körnmt mit bereits gekoppelten Kameras. Verwenden Sie Pairing, um diese Kameras ver-schieden den Kanälen zuzuordnen oder um zusätzliche neue Kameras an den Monitor anzumelden.
	An/Aus Macht die Kameras für den Monitor sightbar.
	Auflösung	Stellt die Videoqualität jeder Kamera ein.
Einstellungen Aufnahme	Dauer Legen Sie die Länged der Aufnahme fest, sobald der Bewegungssensor die Kamera ausgelöst hat. Die Aus-wahl beträgt 15 Sekunden, 30 Sekunden oder 1 Minute (Standard - 15 Sekunden)
	Programmierte Auf-annahme	Richten Sie einen Zeitplan für vorgegebene Aufzeich-nungszeiten und Längen ein.
	Datei überschreiben Überschreiben die ältesten aufgezeichneten Daten auf der SD-Karte, sobald die Karte voll ist.
Einstellungen System	Datum & Uhrzeit Stellen Sie Zeit und Datum ein.
	Zeitzone · Einstellen der Zeitzone für Ihr System. · Ein-/Ausschalten der Sommer-/Winterzeit-Umstellung.
	Sprache Einstellung der Sprache.
	Standardeinstellungen Zurücksetzen auf Auslieferungszustand.
	SD-Karte formatieren Formatiert die SD-Karte und Löscht alle Daten.
	Information Anzeige der Firmware-Version für den Monitor und jeder Kamera.
Einstellung Bewegungsmelder	Stellen Sie die Bewegungserkennungsempfindlichkeit für jeder Kamera ein. Außer dem können Sie festlegen, welche Sichtbereiche für jeder Kamera von der Bewegungserkennung überwacht werden sollen.
Einstellung Netzwerk	Erweiterte Einstellungen	Wählen Sie „Dynamische IP-Adresse“ oder geben Sie eine-statice IP-Adresse ein.
	Passwort wiederher-stehen	Stellen Sie das MyCam View-APP-Kennwort auf die Standardeinstellung zurück (000000).
	Information Zeigt Netzwerkinformationen an und ermöglich Ihnen, Änderungen in Ihr dem Netzwerk und die UID des Monitors zu ändern.
Firmware Upgrade Hier konnen Sie auswahlen, wie Sie ihre Firmwareactualisieren möchten (von der SD-Karte oder vom Server).

NEUE KAMERA HINZUFGEN

Ihr Monitor unterstützt insgesamt vier aktive Kameras. Wenn Sie eine Kamera hinzufugen möchten, mussen Sie sie an dem Monitor anmelden, damit sie miteinanderCOMMUNIZIEREN konnen.

• Wenn eine Kamera bereits dem Kanal zugeordnet ist, dem Sie die neue Kamera zuordenen möchten, überschreiben der Monitor die vorhandene Kamera-Verbindung mit der neuen.
• Nur eine Kamera zur Zeit anmelden! Der Monitor verbindet sich mit der ersten Kamera, die er er kennt. Wenn zwei oder mehr Kameras im Anmeldmodus sind, können Sie nicht kontrollieren, welche Kamera der Monitor zuerst erKENnt.

Kamera ammelden

1 Tippen Sie im Bildschirm "Einstellungen Kamera/Pairing" auf das Kamerasymbol, das Sie anmelden möchten. Ein Verarbeitungssymbol wird für einen 30-Sekunden-Countdown angezeigt.
2 Wahrend des 30-Sekunden-Countdowns drucken Sie kurz die Pairing-Taste auf der Kamera.
3 Das System passt den Live View-Bildschirm automatisch an.

Hilfe bei der Anmeldung neuer Kameras

Wenn ... Tun Sie folgendes...
die Signalstärkanzeige keinen Balken anziegt	·Stellen Sie safer, dass die Kamera mit Spannung versorgt wird. ·Überprüfen Sie, ob die Antenna der Kamera angeschlossen ist und die Antenne des Monitors ausgeklapt ist. ·Prufen Sie, ob die Kamera mit dem richtigen Kanal verbunden ist. ·Führten Sie die Anmeldung noch einmal durch.
die Kamera sich nicht anmelden{lssst}	·Stellen Sie safer, dass die Kamera mit Spannung versorgt wird. ·Drücken Sie die Pairing-Taste nur kurz, halten Sie nicht gedrückt.

BEDIENUNG AM MONITOR (SCHNELLANLEITUNG)

Manuelles Starten/Stop- pen von Aufnahmen	1 Tippen Sie auf das blaue Symbol auf dem Monitor. Das rot blinkende Symbol zeigt an, dass die Aufnahme gestartet wurde. 2 Zum Stoppen tippen Sie noch einmal auf das Symbol.
Erstellen des automati- schen Aufzeichnungszeit- plans	1 Tippen Sie im Menu Allgemeine Einstellungen/Einstellungen Auf- nahme auf das Symbol. Der Bildschirm "Zeitplanaufzeichnung" wird angezeigt. 2 Tippen Sie auf Bearbeiten, um den Bildschirm für die Aufnahmeein- stellungen anzuzeigen.
Löschen des Aufzeich- nungszeitplans	1 Tippen Sie im Menu Allgemeine Einstellungen/Einstellungen Auf- nahme auf das Symbol. Der Bildschirm "Zeitplanaufzeichnung" wird angezeigt. 2 Wahlen Sie den Tag, dessen Einstellungen Sie ändern都会 und tip- pen Sie auf Bearbeiten um die Einstellungen für diesen Tag zu sehen. 3 Wahlen Sie die Kamera(s), für die Sie die Einstellungen löschen都会. Geben Sie den Zeitplan (oder einen Teil eines Zeitplans) ein, den Sie lös- schen möchten, und tippen Sie auf Löschen.
Aufnahme ansehen	1 Tippen Sie auf das SD-Karten-Symbol auf dem Monitor. In der Liste werden die aufgenommenen Dateien angezeigt. 2 Wahlen Sie den Tag und dann die Aufzeichnung, die Sie ansehen wollev. 3 Die Wiedergabe startet.
Aufnahmen löschen	1 Tippen Sie auf der Werbe der Aufzeichnungen 2 Tippen Sie zur Bestätigung auf Ja.
Gegensprechen	Drücken und halten Sie während des Live-Bildes die Sprechtaste an der Seite des Monitors, ihre Stimme wird über den Lautsprecher der Kamera ausgegeben. Zum Hörren setzen Sie die Sprechtaste wieder los.
Kanal wechseln (Anzeige einer anderen Kamera)	1 Tippen Sie auf 2 Der{nachste Kanal wird angezeigt.

BEDIENUNG MIT DER MYCAM VIEW APP

1 Laden Sie MyCam View vom AppStore oder Google Play auf Ihr Smartphone oder Tablet herunter.
2 Verbinden Sie den Monitor mit Ihrem Router über ein Ethernet-Kabel, so dass er eine Internet Verbindung hat (Symbol nteuchtet grun).

Im folgenden Beispiel wird die Bedienung anhand der Android-APP dargestellt. Benutzen Sie ein Gerät mit iOS, gibt es systembedingt eventuell geringe Abweichungen. Allerdings sollen es Ihnen nicht schwerfallen, die Funktionen auf Ihr hem iOS-Gerät in gleichem Umfang zu nutzen.

Kamera hinzufugen

1 Offnen Sie MyCam View und tippen Sie auf das Symbol bzw. auf den daneben stehenden Text.
2 Sie haben zwei Möglichkeiten, die Kamera hinzuzufugen:

• Geben Sie in das UID-Eingabefeld die die UID-Nummer (unterhalb des QR-Codes auf der Rückseite des Monitors) ein.
  Tippen Sie auf Scannen und scannen Sie den QR-Code auf der Rückseite des Monitors ein.

3 In der Zeile Name konnen Sie einen beliebigen Namen fur die Kamera eingeben.
4 Geben Sie in der Zeile Password das Password für die Kamera ein (im Auslieferungszustand 000000).
5 Tippen Sie auf OK.
6 Sie setzen eine Liste der Geräte mit deren UID-Nummern und dem Online-Status.
7 Tippen Sie auf die gewünschte Kamera, um deren Live-Bild anzusehen.

Bedienung der APP

Während der Darstellung des Live-Bildes konnen Sie über die am unteren Rand des Displays dargestellen Symbole auf folgende Funktionen zugreifen:

• Zugriff auf die bisher gemachten Schappschüsse/Fotos (die Sie mit der APP ausgelöst haben).
• Einen Schnappschuss auslösen.
• Ein-/Ausschalten der Tonübertragung von der Kamera.
• Einsatz den Laufsprechers an der Kamera (Gegensprechen).

Haben Sie mit der APP Zugriff auf mehrere Kameras, können Sie mit den Symbolen, etc. am oberen Rand des Displays die gewünschte Kamera zur Darstellung des Live-Bildes ausgehalten.

Einstellungen in der APP

Während der Listen-Darstellung der verbundenen Kameras (diese erreichen Sie mit der Zurück-Taste Ihres Handys während der Live-Bild-Darstellung) konnen Sie folgende Einstellungen vornehmen:

• Verbindung zur Kamera neu herstellen, falls die Verbindung abgebrochen sein sollte.
• Geräteinstellungen bearbeiten.

Die UID der Kamera wird gezeigt und Sie können den Name der Kamera ändern.

Erweiterte Einstellungen:

• Sicherheitscode: Ändern des Passwortes für den Kamerazugriff
• Einstellen der Videoqualität
• Alarmeinstellungen

• Geräteinformationen

• Anzeigen der Liste von aufgenommenen Ereignissen.

Durch Tippen auf konnen bestimmte Zeiträume abfragen.

• Anzeigen der Liste von aufgenommenen Schnappschüssen.
  Gerät Löschen: Die Kamera wird aus der APP entfernt.

ANHANG

Sicherheitshinweise

• Lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie gut auf.
• Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.
• Im Laufe der Zeit kann Möbelpolitur die Gummifübe des Gerätes angreifen und erweichen. Um einen möglichen Fleck zu vermeiden, stellen Sie das Gerätitte auf eine rutschfeste Unterlage.
• Verwenden Sie nur die mitgelieferten Netzele, da andere Netzele die Geräte beschädigen können.
• Versperren Sie nicht den Zugang zu den Netzteilen durch Möbel oder andere Gegenstände.

Bestimmungsgemäß Verwendung

Das Video-System dient zur Raumüberwachung. Die Kamera übermittelt von seinem Standort aus Videobild der an den Monitor. Jede andere Ver wendung gilt als nicht bestimmungsgemäß. Eigenmachtige Veränderungen oder Umbauten sind nicht zulässig. Offnen Sie die Geräte in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch. Beachten Sie örtliche Vorschriften und Bestimmungen.

Netzteil

Achtung: Verwenden Sie nur die mitgelieferten Netzteile, da andere Netzteile die Geräte beschädigten können. Achten Sie daraufuf, dass der Zugang zum Netzteil nicht durch Möbel oder andere Gegenstände verspersrt wird. Achten Sie beim Betrieb auf den einwandfrei den Zustand der Kabel und Stecker. Abgeknickte oder durchgeschueerte Kabel sind lebensgefährlich!

Das Netzteil erfüllt die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2009/125/EC). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen ätherer Bauart deutlich niedriger ist.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres communalen Entsorgungssträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keine Fall in den Hausmüll werfen dürfen! Gefährung von Gesundheit und Umwelt durch

Akkus und Batterien! Akkus und Batterien nie öffnen, beschädigten, verschlucken oder in die Umwelt gelangen给你们. Sie können giftinge und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitsstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die weiterstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmull werfen dürfen, sondern dass diese über Sammlstellen der Entsorgung zugeführten werden müssen. Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Konformitätserklarung

Dieses Gerät erfolllt die Anforderungen der EU-Richtlinie:

2014/53/EU.

Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklung nutzen Sieitte den kostenloen Download von unserer Website www.switel.com/support.

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
- Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Technische Daten (Monitor)

Frequenz 2,400 ... 2,483.5 GHz

Datenrate 4

Empfangsempfindlichkeit -81dBm

Modulation GFSK mit FHSS

Monitor-Display 7" (17,8 cm) Color LCD (800 x 480 px)

Sichttwinkel H: 140^ V: 110^

Aufnahmeformat ASF

SDHC-Speicherkarte max. 128 GB

Lithium-Akku 3.7V 2000 mAh

Stromversorgung 5 V DC 2 A +/- 5%

Betriebstemperatur -10°C ... +40°C / Rel. Luftfeuchte 0% ... 85%

Mbps

Technische Daten (Kamera)

Reichweite bis zu 250 m bei freier Sichtlinie

Kamerasensor 1/4" Color CMOS image sensor

Effektive Auflösung H: 1280 V: 720

Image processing MPEG 4

Auflösung / Wiederholung Cam x 1 : 720p x 1 @ 10 fps

Cam x 2 : VGA x 2 @ 25 fps

IR LED / Nachtsichtweite 12 x IR LED / 10 m Nachtsicht

Stromversorgung 9.0 VDC 600 mA +/- 5%

Stromverbrauch 460mA max. (mit IR-LED + Talk-Back)

240 mA max. (mit IR-LED aus / ohne Talk-Back)

Schutzart

IP54

Betriebstemperatur -10°C ... +50°C / Rel. Luftfeuchte 0% ... 85%

Garantie

SWITEL-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft.

Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfrei Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführn sind, kostenlos beseitigt.

Der Garantieanspruch erlischt bei Eingriffen durch den Kaufer oder durch Dritte.

Schaden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentüm über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlösigkeit des Herstellers beruhen. Sollte Ihr Gerät Dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sichitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL-Gerät gekauft haben.

Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen.

Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Monitor (Receiver)

NIEUWE CAMERA TOEVOEGEN

Technische gegevens (monitor)

IR LED / Nachtzeitbereik 12 x IR LED / 10 m nachtzicht

Bei technischen Fragen nutzen Sie bereits das Service-Formular auf unserer Websites: http://www.switel.com/de/produktanfragen-und-technischeunterstuetzung/
