CA 2000 - Überwachungskamera SWITEL - Kostenlose Bedienungsanleitung

Produkttyp	Überwachungskamera
Marke	Switel
Modell	CA 2000
Übertragungsfrequenz	2,400 – 2,483 GHz
Maximale Reichweite (Freifeld)	Bis zu 300 m
Bildsensor	1/4" CMOS MEG pixel
PIR-Erfassungswinkel (horizontal)	70°
PIR-Erfassungsbereich	6 m
Nachtsicht	Ja, mit Infrarot-LED und automatischem IR-Cut-Filter
Schutzart	IP54 (wetterbeständig)
Betriebstemperatur	-10°C bis +50°C
Stromversorgung	9,0 V DC 600 mA (Netzteil im Lieferumfang)
Eingebautes Mikrofon	Ja
Eingebauter Lautsprecher	Ja
Bewegungserkennung	Ja
Montage	Wand- oder Deckenmontage (Halterung inklusive)
Aufnahmeformat (am Monitor)	ASF
Garantie	24 Monate

Häufig gestellte Fragen - CA 2000 SWITEL

Wie installiere ich die Switel CA 2000 Kamera?

Um die Kamera zu installieren, platzieren Sie sie an der gewünschten Stelle, schließen Sie das Netzteil an und überprüfen Sie das Bild auf dem Monitor. Befestigen Sie dann die Wandhalterung mit den mitgelieferten Schrauben und Dübeln und schrauben Sie die Kamera auf die Halterung. Stellen Sie sicher, dass sie fest sitzt.

Funktioniert die Nachtsicht bei völliger Dunkelheit?

Ja, die Kamera ist mit Infrarot-LEDs und einem automatischen IR-Cut-Filter ausgestattet, die eine Beobachtung bei völliger Dunkelheit ermöglichen. Der Wechsel in den Nachtmodus kann ein leises Geräusch verursachen, was normal ist.

Was ist die maximale Übertragungsreichweite?

Die Reichweite kann im Freifeld bis zu 300 Meter betragen. Wände, Ziegel und Beton verringern diese Entfernung. Für eine bessere Übertragung platzieren Sie die Kamera in der Nähe eines Fensters.

Warum gibt meine Kamera beim Wechsel in den Nachtmodus ein Geräusch von sich?

Dieses Geräusch ist normal und stammt vom automatischen mechanischen Infrarot-Sperrfilter (IR-Cut), der sich bewegt, um zwischen Tag- und Nachtmodus umzuschalten. Es zeigt an, dass der Filter ordnungsgemäß funktioniert.

Wie reinige ich das Glas der Kamera?

Reinigen Sie das Schutzglas regelmäßig mit einem weichen Tuch, um Staub, Schmutz oder Spinnweben zu entfernen. Flecken können Infrarotlicht reflektieren und die Videoqualität beeinträchtigen.

Kann ich die Kamera im Freien ohne Überdachung verwenden?

Ja, die Kamera ist nach IP54 klassifiziert und spritzwasserbeständig. Es wird jedoch empfohlen, sie unter einem Vordach oder Dachvorsprung zu montieren, um zu vermeiden, dass Regentropfen auf dem Glas trocknen und die Bildqualität beeinträchtigen.

Wie füge ich die Kamera zu meinem Switel HS2000- oder HSIP6000-System hinzu?

Sie können die Kamera mit der Pairing-Taste auf der Rückseite der Kamera in ein kompatibles System einbinden. Konsultieren Sie das Handbuch Ihres Monitors für das genaue Verfahren, da es leicht variieren kann.

Was tun bei Fehlalarmen durch Wind oder Schatten?

Niederschlag, vom Wind bewegte Baumblätter, Schatten oder Reflexionen können die Bewegungserkennung auslösen. Um Fehlalarme zu reduzieren, vermeiden Sie es, die Kamera direkt auf Lichtquellen oder stark bewegte Bereiche zu richten.

Wie lange ist die Garantie dieser Kamera?

Die Garantie beträgt 24 Monate ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Bei Reklamationen wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät gekauft haben, zusammen mit Ihrem Kaufbeleg.

Ist das Netzteil im Lieferumfang enthalten?

Ja, die Kamera wird mit einem Netzteil von 9,0 V DC 600 mA geliefert. Dieses Netzteil entspricht den europäischen Ökodesign-Richtlinien und verbraucht auch im Ruhezustand wenig Energie.

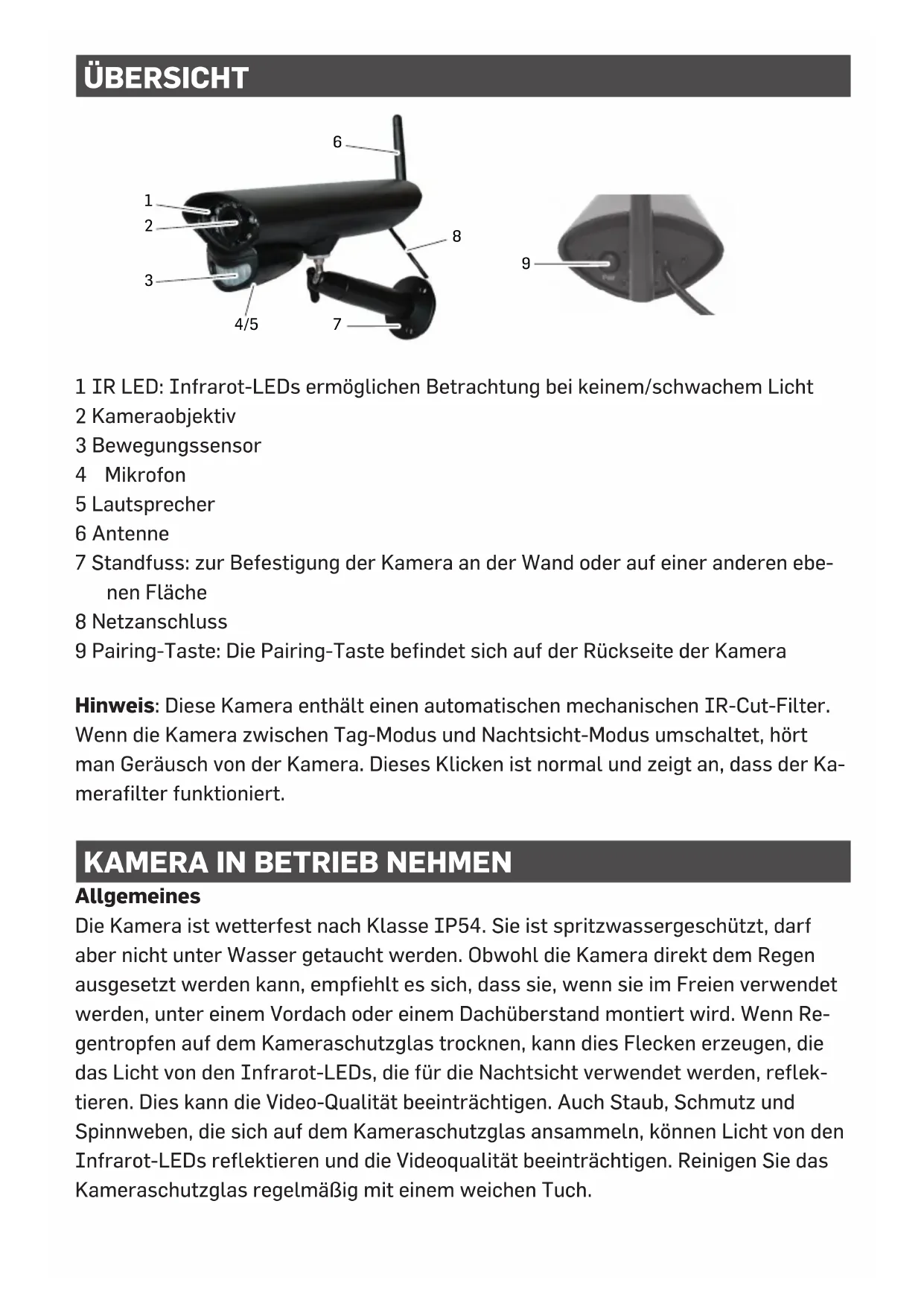

BEDIENUNGSANLEITUNG CA 2000 SWITEL

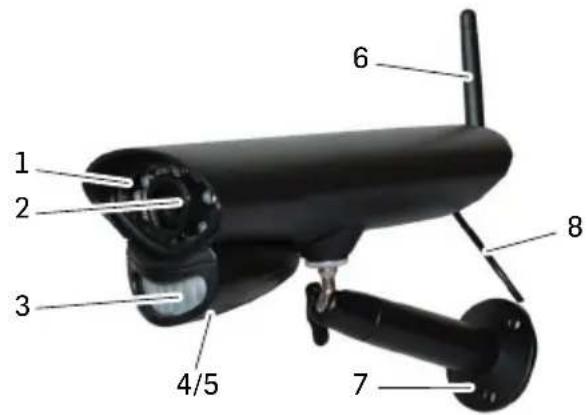

1 IR LED: Infrarot-LEDs ermodlich den Betrachtung bei keinem/schwachem Licht
2 Kameraobjektiv
3 Bewegungssensor
4 Mikrofon
5 Laufsprecher
6 Antenne
7 Standfuss: zur Befestigung der Kamera an der Wand oder auf einer anderen ebenen Fläche
8 Netzanschluss
9 Pairing-Taste: Die Pairing-Taste befindet sich auf der Rückseite der Kamera

Hinweis: Diese Kamera enthalt einen automatischen mechanischen IR-Cut-Filter. Wenn die Kamera zwischen Tag-Modus und Nachsicht-Modus umschaltet, hört man Gerausch von der Kamera. Dieses Klichen ist normal und zeigt an, dass der Kamerafilter funktioniert.

KAMERA IN BETRIEB NEHMEN

Allgemeines

Die Kamera ist wetterfest nach Klasse IP54. Sie ist spritzwassergeschützt, damit aber nicht unter Wasser getaucht werden. Obwohl die Kamera direkt dem Regen ausgesetzt werden kann, empfeihlt es sich, dass sie, wenn sie im Freien verwendet werden, unter einem Vordach oder einem Dachüberstand montiert wird. Wenn Regentropfen auf dem Kameraschutzglas trocknen, kann diese Flecken erzeugen, die das Licht von den Infrarot-LEDs, die für die Nachtsicht verwendet werden, reflektieren. Dies kann die Video-Qualität beeinträchtigen. Auch Staub, Schmutz und Spinnweben, die sich auf dem Kameraschutzglas ansmeln, können Licht von den Infrarot-LEDs reflektieren und die Videoqualität beeinträchtigen. Reinigen Sie das Kameraschutzglas regelmäßig mit einem weichen Tuch.

Bedenken Sie bei der Platzierung der Kamera folgenden:

• Am besten ist eine frei Sichtlinie zwischen Kamera und Monitor.
• Wände, vor allem Ziegel und Beton, verkurzen die Übertragungsstrecke.
• Platzierung neben einem Fenster ermöglich bessere Übertragung.
• Der optimale Bewegungserkennungsbereich ist ca. 2 ... 6 m vor der Kamera. Je weiter ein Objekt entfernt ist,esto ungenauer ist die Bewegungserkennung.
• Vermeiden Sie eine direkte Lichtquelle im Blickfeld der Kamera, einschließlich Straβenlaternen, Decken- oder Stehleuchten, Scheinwerfer in der Aufahrt, etc.
• Niederschlag, Wellen/ Reflexionen im Swimmingpool, im Wind wehende Blätter von Bäumen und Büchen bzw. die dadurch verursachten Schatten können bei der Bewegungserkennung zu falschen Alarmen führen.

Kamera installieren

Nehmen Sie zur Montage der Kamera den Monitor mit. Dies erleichtert die Positionierung.

1 Positionieren Sie die Kamera am gewünschten Ort, schließen Sie das Netzteil an und überprüfen Sie das Bild auf dem Monitor. Bewegen Sie die Kamera, wenn die Ansicht nicht so ist, wie Sie wollen.
2 Halten Sie die Fussplatte an die gewünschte Stelle und markieren Sie die Position der Schraubenlocher.
3. Verwenden Sie die mitgelieferten Schrauben und Dübel, um den Fuss an der Wand oder Decke zu befestigen.
4 Schrauben Sie die Kamera auf die Befestigung und stellen Sie sicher, dass sie gut befestigt ist.

NEUE KAMERA HINZUFGEN

Sie können die Kamera an einem kompatiblen Überwachungssystem (z. B. Switel HS2000 oder Switel HSIP6000) anmelden. Je nach verwendeten Monitor können sich die Anmeldeprozeduren gingefugig unterscheiden. Ziehen Sieitte die entsprechende Bedienungsanleitung des Systems zu Rate.

ANHANG

Sicherheitshinweise

• Lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie gut auf.

• Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

• Verwenden Sie nur die mitgelieferten Netzteile, da andere Netzteile die Geräte beschädigen können.

• Versperren Sie nicht den Zugang zum Netzteil durch Möbel oder andere Gegenstände.
• Achten Sie beim Betrieb auf den einwandfrei den Zustand der Kabel und Stecker. Abgeknickte oder durchgeschueerte Kabel sind lebensgefährlich!

Netzteil

Das Netzteil erfüllt die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2009/125/EC). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen ätherer Bauart deutlich niedriger ist.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres communalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektrö- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Gefährung von Gesundheit und Umwelt durch Akkus und Batterien! Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen setzen. Sie konnen giftige und umweltschädliche Schwermetalle enthalten.

Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die darüberherden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werden dürfen, sondern dass diese über Sammelstellen der Entsorgung zugeführten werden müssen. Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Konformitätserklarung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

2014/53/EU.

Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf

dem Gerät bestätigt. Für die komplette Konformitätserklärung nutzen Sieitte den

kostenlosen Download von unserer Website www.swittel.com.

Reichweite bis zu 300 m bei freier Sichtlinie

Frequenz 2,400 ... 2,483 GHz

Aufnahmeformat ASF

Kamerasensor 1/4" Color CMOS MEG pixel image sensor

PIR-Winkel (horizontal) / Reichweite (25^) 70^ / 6m

Schutzart

IP54

Betriebstemperatur -10°C ... +50°C

Stromversorgung 9.0 VDC 600 mA +/-5%

Garantie

SWITEL-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfrei Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte.

Schäden, die durch unsachgemäß Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlösigkeit des Herstellers beruhen. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sichitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWI-TEL-Gerät gekauft haben.

Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihr dem Fachhändler geltend zu machen.

Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

AT A GLANCE

Bei technischen Fragen nutzen Sie bereits das Service-Formular auf unserer Web-.
seite: http://www.switel.com/de/produktanfragen-und-technischeunterstuetzung/
