CA 2000 - Caméra de surveillance SWITEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Switel
Modèle	CA 2000
Fréquence de transmission	2,400 – 2,483 GHz
Portée maximale (champ libre)	Jusqu'à 300 m
Capteur d'image	1/4" CMOS MEG pixel
Angle de détection PIR (horizontal)	70°
Portée de détection PIR	6 m
Vision nocturne	Oui, avec LED infrarouge et filtre IR-cut automatique
Indice de protection	IP54 (résistant aux intempéries)
Température de fonctionnement	-10°C à +50°C
Alimentation	9,0 V CC 600 mA (adaptateur fourni)
Microphone intégré	Oui
Haut-parleur intégré	Oui
Détection de mouvement	Oui
Montage	Mural ou sur plafond (support inclus)
Format d'enregistrement (sur moniteur)	ASF
Garantie	24 mois

FOIRE AUX QUESTIONS - CA 2000 SWITEL

Comment installer la caméra Switel CA 2000 ?

Pour installer la caméra, positionnez-la à l'endroit souhaité, branchez l'alimentation et vérifiez l'image sur le moniteur. Fixez ensuite le support mural à l'aide des vis et chevilles fournies, puis vissez la caméra sur le support. Assurez-vous qu'elle soit bien fixée.

La vision nocturne fonctionne-t-elle en plein noir ?

Oui, la caméra est équipée de LEDs infrarouges et d'un filtre IR-cut automatique qui permettent une observation dans l'obscurité totale. Le passage en mode nuit peut émettre un léger bruit, ce qui est normal.

Quelle est la portée maximale de transmission ?

La portée peut atteindre jusqu'à 300 mètres en champ libre. Les murs, tuiles et béton réduisent cette distance. Pour une meilleure transmission, placez la caméra près d'une fenêtre.

Pourquoi ma caméra émet-elle un bruit lors du passage en mode nuit ?

Ce bruit est normal et provient du filtre anti-infrarouges mécanique automatique (IR-cut) qui se déplace pour basculer entre le mode diurne et nocturne. Il indique que le filtre fonctionne correctement.

Comment nettoyer le verre de la caméra ?

Nettoyez régulièrement le verre protecteur avec un chiffon doux pour enlever la poussière, la saleté ou les toiles d'araignée. Les taches peuvent réfléchir la lumière infrarouge et altérer la qualité vidéo.

Puis-je utiliser la caméra en extérieur sans abri ?

Oui, la caméra est classée IP54 et résiste aux éclaboussures. Cependant, il est recommandé de la monter sous un auvent ou un débord de toit pour éviter que les gouttes de pluie ne sèchent sur le verre et ne nuisent à la qualité de l'image.

Comment ajouter la caméra à mon système Switel HS2000 ou HSIP6000 ?

Vous pouvez enregistrer la caméra dans un système compatible en utilisant la touche de jumelage située au dos de la caméra. Consultez le manuel de votre moniteur pour la procédure exacte, car elle peut légèrement varier.

Que faire en cas de fausses alarmes dues au vent ou aux ombres ?

Les précipitations, les feuilles d'arbres agitées par le vent, les ombres ou les reflets peuvent déclencher la détection de mouvement. Pour réduire les fausses alarmes, évitez de placer la caméra face à des sources lumineuses directes ou à des zones très mouvantes.

Quelle est la garantie de cette caméra ?

La garantie est de 24 mois à compter de la date d'achat. Elle couvre les défauts de matériel et de fabrication. Pour toute réclamation, adressez-vous au magasin où vous avez acheté l'appareil, muni de votre bon d'achat.

L'alimentation est-elle incluse ?

Oui, la caméra est livrée avec un bloc d'alimentation de 9,0 V CC 600 mA. Ce bloc est conforme aux normes européennes d'éco-conception et consomme peu d'énergie, même au repos.

MODE D'EMPLOI CA 2000 SWITEL

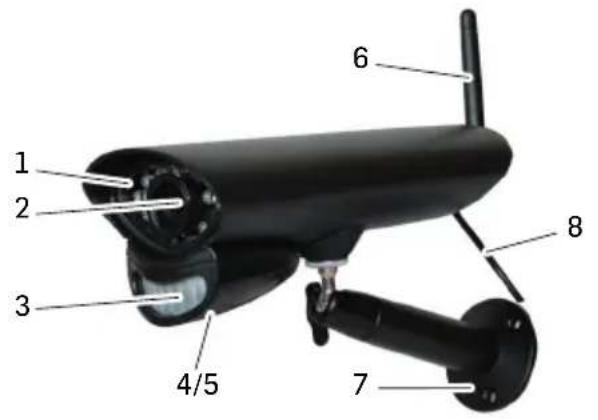

1 LED IR : les LEDs infrarouges permettent l'observation dans l'obscurité ou en cas de faible lumière
2 Objectif de laamera
3 Capteur de mouvement
4 Microphone
5 Haut-parleur
6 Antenne
7 Support : pour fixer laamera au mur ou sur une autre surface plane
8 Raccord de secteur
9 Touche de jumelage : La touche de jumelage se situe au dos de laamera

Indication: Cetteamera contient un filtré anti-infrarouges (IR-cut) mécanique automatique. Un bruit est émit de laamera quand elle passé du mode diurne au mode nocturne. Ce cig est normal et indique que le filtré de laamera fonctionne.

METTRE L'APPAREIL EN SERVICE

Généralités

Laamera résiste aux intempéries selon la classe IP54. Elle est protégée contre les éclaboussures, mais ne doit pas être plongée dans l'eau. Bien qu'elle puisse être soumise directement à la pluie, il est recommendé de la monter sous un auvent ou un débord de toit quand elle est utilisée en plein air. Quand des gouttes de pluie sèchent sur le verre protecteur de laamera, il peut en résultat des taches qui réfléchissant la lumière des LEDs infrarouges utilisées pour la vision nocturne. Ceci pourrait alterer la qualité de la video. La poussière, la saleté et les toiles d'araignée qui s'accumulent sur le verre protecteur de laamera peuvent aussi réfléchir la lumière des LEDs infrarouges et alterer la qualité de la video. Nettoyez régulièrement le verre protecteur de laamera avec un chiffon doux.

Choix de l'emplacement

Lors du positionnement de votreamera, considerez ce qui suit :

• La condition ideale est un champ de vision libre entre laamera et le moniteur.
• Les murs, rundout les tuiles et le béton, raccourcissant la distance de transmission.
• Le positionnement après une fenêtre permet une(Meilleure)transmission.
• La zone optimale de détction du mouvement se situe env. 2 à 6 m devant laamera. Plus un object est éloigné, plus la détction du mouvement sera imprecise.
• Évitez toute source lumineuse directe dans le champ de laamera, y compris les réverbées, les plafonniers ou les lampadaires, les phares dans la montée, etc.
• Précipitations, ondes/ réflexions dans la piscine, feuilles d'arbres et d'arbustes déplacées par le vent et les ombres qui en résultat peuvent provoquer une fausse alarme en cas de détention du mouvement.

FR

Installation de laamera

Emportez le moniteur lors du montage de laamera. Ceci facilité le positionnement.

1 Positionnez laamera à l'endroit souhaité, branchez le bloc d'alimentation et vérifiez l'image sur le moniteur. Bougez laamera si l'affichage n'est pas tel que vous le souhaité.
2 Tenez le pied à l'endetroit souhaité et marquez la position des trous de vis.
3 Utilisez les vis et chevilles livrées pour fixer le pied au mur ou au plafond.
4 Vissez laamera sur la fixation et assurez-vous qu'elle soit bien fixée.

AJOUTER UNE NOUVELLE CAMERA

Vous pouvez enregistrer laamera dans un système de surveillance compatible (par ex. Switel HS2000 ou Switel HSIP6000). Selon le moniteur utilisé, les procédures d'enregistrement peuvent légèrement différer. Reportez-vous aux instructions appropriées pour l'utilisation du système.

ANNEXE

Indications de sécurité

• Lisez ce mode d'emploi entièrement avec soin et conservez-le bien.
• Évitez les nuisances causées par la fumée, la poussière, les secousses, les produits chimiques, l'humidité, la chaleur ou un ensoleillement direct.
• N'utilisez que des blocs d'alimentation livrés, car d'autres blocs d'alimentation peuvent endommager les apparêils.

• Ne bloquez pas l'accès aux blocs d'alimentation par des meubles ou d'autres objets.

• Pour le fonctionnement avec un bloc d'alimentation, veillez à l'état parfait des cables et des fiches. Les cables pliers ou élimés sont très dangereux!

Bloc d'alimentation

Le bloc d'alimentation livre répond aux exigences de l'Union Européenne en matière d'éco-conception (directive 2009/125/EC). Cela signifie que, tant en service qu'au repos, la consommation électrique est nettement plus faible par rapport aux blocs d'alimentation de modèles plus anciens.

Élimination des déchets

Si vous souhaitez éliminer votre apparéil, apportez-le au centre de collecte de votre commune en charge de l'élimination des déchets (par exemple : déchetterie). Selon la loi sur les apparéils ELECTriques etlectroniques, les propriétaires d'appareils usages sont dans l'obligation de séparer les valeurslectroniques et Electroniques et les autres déchets. Le symbole ci-contre signifie que vous ne devez enaucun cas jeter l' apparéil dans les ordures menagères! Mise en danger de la santé et de l'environnement par les accumulateurs et les piles! Ne pas ouvrir, endommager, ingérer les accumulateurs et les piles ou les laisser acceder à l'environnement. Ils peuvent contérer des metaux lourds toxiques et polluants. Vous âtes dans l'obligation d'éliminer en toute sécuritéles accumulateurs et les piles dans le comr distributeur de piles ainsi qu'aupres de centres de collecte compétents, des bacs correspondants à votre disposition. L'élimination des déchets Les symboles ci-après significant que vous ne devez enaucun cas jeter l accumulateurs et les piles dans les ordures menagères et ceux-ci doive recyclées via des centres de collecte. Les matériaux d'emballage sont a selon les consignes locales.

Déclaration de conformité

Cet apparéil répond aux exigences de la directive UE : 2014/53/EU.

La conformité avec la directive citée ci'avant est confirmée par le marquage CE apposé sur cet apparéil. Pour obtenir la déclaration de conformité complète, veuillez la télécharger gratuitement sur notre site internet : www.switel.com. Telgo AG, Route d'Agy 16, 1763 Granges-Paccot, Switzerland

\section*{Caracteristiques techniques}

Portée jusqu'à 300 m avec une visibilité libre

Fréquence 2,400 ... 2,483 GHz

Format de l'enregistrement ASF

Capteur de laamera 1/4" Couleur CMOS MEG pixel image sensor

Angle PIR (horizontal) / Portée (25^) 70^ / 6m

Type de protection IP54

Température de service -10°C ... +50°C

Alimentation 9.0 VDC 600 mA +/- 5%

Garantie

Les apparils SWITEL sont fabriqués et testés selon les procédés de production les plus modernes. Les matériaux choisis et la haute technologie assurent un fonctionnement parfait et une longue durée de vie. La durée de garantie est de 24 mois à partir de la date d'achat. La garantie ne s'applique pas à la pile rechargeable standard ou aux packs de piles rechargeables utilisés dans le produit.

Pendant la période de garantie, tous les defaults dus à des erreurs de matériel et de fabrication sont réparés gratuitement. La garantie expire en cas d'interventions de l'acheteur ou d'un tiers. Les dommages engendrés par une manipulation ou une utilisation inadéquate, par un mauvais emplacement ou rangement, par un raccordement ou une installation inadéquate ainsi qu'en cas de force majeure ou autres influences extérieures ne sont pas inclus dans la prestation de garantie. En cas de réclamations, nous nous réservons le droit de réparer ou de remplacer les pieces défectueuses ou d'échanger l'appareil. Les pieces ou apparils échangés deviennent notre propriété. Tout droit de prévention à des dédommagements est exclu, sauf si ce dommage est basé sur une prémeditation ou une négligence grave du fabricant.

Si vous appeareil comporte cependant un dernier pendant la période de garantie, veuillez vous adresser exclusivement au magasin dans lequel vous avez acheté votre apparéil SWITEL enprésentant votre bon d'achat. Tous les droits de garantie basés sur ces dispositions ne peuvent être revendiqués qu'auprès de votre revendeur. A l'échéance des deux ans après l'achat et le transfert de nos produits, les législations en matière de garantie ne sont plus applicables.

PANORAMICA

En cas des questions techniques, veuilles, s'il vous plaît utiliser le formulaire de service sur notre site: http://www.switel.com/fr/support-technique/
