MANUALE UTENTE CA 2000 SWITEL

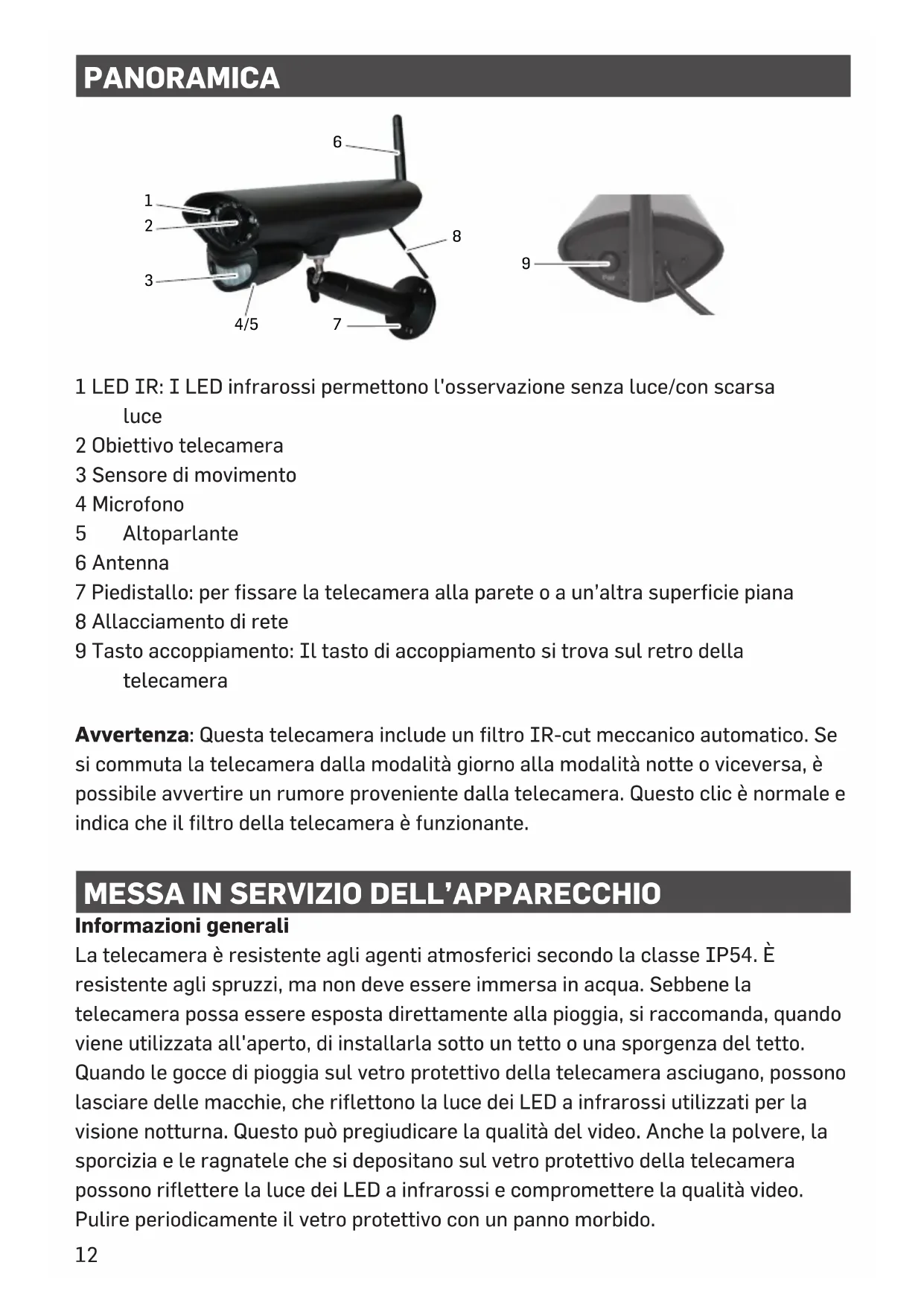

Informazioni generali La telecamera è resistente agli agenti atmosferici secondo la classe IP54. È resistente agli spruzzi, ma non deve essere immersa in acqua. Sebbene la telecamera possa essere esposta direttamente alla pioggia, si raccomanda, quando viene utilizzata all'aperto, di installarla sotto un tetto o una sporgenza del tetto. Quando le gocce di pioggia sul vetro protettivo della telecamera asciugano, possono lasciare delle macchie, che riflettono la luce dei LED a infrarossi utilizzati per la visione notturna. Questo può pregiudicare la qualità del video. Anche la polvere, la sporcizia e le ragnatele che si depositano sul vetro protettivo della telecamera possono riflettere la luce dei LED a infrarossi e compromettere la qualità video. Pulire periodicamente il vetro protettivo con un panno morbido.

9Scelta della posizione Quando si sceglie la posizione della telecamera tenere conto di quanto segue:

• La cosa migliore è una linea di visibilità libera tra telecamera e monitor. - Le pareti, in particolare i mattoni e il calcestruzzo, accorciano la via di trasmissione. - Il posizionamento accanto a una finestra consente una trasmissione migliore.

• L'area di rilevamento di movimento ottimale è di ca. 2 ... 6 m davanti alla telecamera. Più lontano è un oggetto, più impreciso è il rilevamento di movimento.

• Evitare una fonte di luce diretta nel campo visivo della telecamera, compresa l’illuminazione stradale, le plafoniere o lampade da terra, faretti dell’ingresso, ecc.

• Le precipitazioni, le onde/riflessi della piscina, le foglie mosse dal vento di alberi e cespugli o le ombre che essi provocano, possono causare falsi allarmi durante il rilevamento di movimento. Installazione della telecamera Prendere il monitor per installare la telecamera. Ciò facilita il posizionamento. 1 Posizionare la telecamera nella posizione desiderata, collegare l'alimentatore e controllare l'immagine sul monitor. Muovere la telecamera se la visione non corrisponde a quella desiderata. 2 Tenere la pedana nel punto desiderato e segnare la posizione dei fori di avvitamento. 3 Utilizzare le viti e tasselli forniti per fissare il piede alla parete o al soffitto. 4 Avvitare la telecamera al fissaggio e assicurarsi che sia ben fissata.

INSERIRE UNA NUOVA TELECAMERA

È possibile registrare la telecamera in un sistema di sorveglianza compatibile (ad es. HS2000 oppure Switel HSIP6000). A seconda del monitor impiegato, le proce- dure di registrazione possono differire leggermente. Consultare le rispettive istru- zioni per l’uso del sistema. ALLEGATO Indicazioni di sicurezza

• Leggere attentamente le istruzioni per l’uso e conservarle con cura.

• Eviti sollecitazioni da fumo, polvere, urti, sostanze chimiche, umidità, calore o insolazione diretta.

• Con il tempo la superficie lucida dei mobili può attaccare i piedini in gomma dell’apparecchio e ammorbidirli. Per evitare di lasciare macchie, mettere l’apparecchio su una base anti-scivolo.

IT• Usare solo gli alimentatori in dotazione, poiché alimentatori diversi possono danneggiare l’apparecchio.

• Non bloccare l’accesso agli alimentatori con mobili o altri oggetti.

• Fare attenzione, durante il funzionamento, che cavo e spina siano in perfette condizioni. I cavi piegati o logorati sono pericolosissimi! Alimentatore L’alimentatore soddisfa i requisiti di ecodesign dell'Unione Europea (direttiva 2009/125/EC). Ciò significa che sia durante il funzionamento che in stand-by il consumo di energia è nettamente inferiore se rapportato ad alimentatori di più vecchia generazione. Smaltimento Se desidera smaltire il Suo apparecchio, lo porti al punto di raccolta del Suo gestore comunale di smaltimento (ad es. punto di raccolta di materiali di valore). Secondo la legge delle apparecchiature elettriche e elettroniche i proprietari di apparecchi usati hanno l'obbligo legale di smaltire separatamente le apparecchiature elettriche e elettroniche usate. Il simbolo qui a lato indica che l'apparecchio non deve assolutamente essere smaltito nei rifiuti domestici! Pericolo per la salute e l'ambiente causato da accumulatori e batterie! Non aprire, danneggiare, ingerire o emettere nell'ambiente in nessun caso accumulatori e batterie. Potrebbero contenere metalli pesanti velenosi e dannosi per l'ambiente. Ha un obbligo per legge di smaltire in modo sicuro accumulatori e batterie presso rivenditori di batterie e presso punti di raccolta competenti che mettono a disposizione i rispettivi contenitori. Lo smaltimento è a titolo gratuito. I simboli a lati indicano che gli accumulatori e le batterie non devono assolutamente essere gettate nei rifiuti domestici e che devono essere consegnati presso i punti di raccolta addetti allo smaltimento. I materiali d'imballaggio deve smaltirli secondo le prescrizioni locali. Dichiarazione di conformità Quest'apparecchio corrisponde ai requisiti della direttiva UE: 2014/53/EU. La conformità con la direttiva sopra citata viene confermata con il simbolo CE sull'apparecchio. La dichiarazione di conformità completa la puo scaricare gratuitamente dal nostro sito web allo www.switel.com. Telgo AG, Route d’Agy 16, 1763 Granges-Paccot, Switzerland 14Dati tecnici Portata fino a 300 m con linea di visibilità libera Frequenza 2,400 ... 2,483 GHz Formato di registrazione ASF Sensore telecamera 1/4” Color CMOS MEG pixel image sensor Angolo PIR (orizzontale) / portata (25°C) 70° / 6 m Tipo di protezione IP54 Temperatura di esercizio -10°C ... +50°C Alimentazione di corrente 9.0 VDC 600 mA +/- 5% Garanzia Gli apparecchi di SWITEL vengono prodotti e controllati secondo le procedure di produzione più innovative. L'uso di materiali selezionati con attenzione e di tecnologie altamente sviluppate garantisce un funzionamento privo di disturbi e un ciclo di vita lungo. La garanzia non si applica alle batterie ricaricabili, gli accumulatori o i pacchetti di batterie impiegate nei prodotti. La durata di garanzia ammonta a 24 mesi a partire dalla data d'acquisto. All'interno del periodo di garanzia tutte le carenze riconducibili a errori di materiale o di produzione vengono eliminate gratuitamente. Il diritto di garanzia si estingue dopo interventi del compratore o di terzi. Danni causati da uso o maneggio scorretti, posizionamento o conservazione errati, collegamenti scorretti o installazione errata, forza maggiore o altri influssi esterni non sono contenuti nella prestazione di garanzia. Ci riserviamo il diritto di riparare o sostituire parti difettose in caso di reclami e/o di mettere a disposizione un apparecchio sostitutivo. Parti o apparecchi sostituiti diventano di nostra proprietà. Diritti di risarcimento danni sono esclusi almeno che al produttore non si dimostri di aver agito con premeditazione e grave negligenza. Se il Suo apparecchio dovesse evidenziare un difetto durante il periodo di garanzia, La preghiamo di rivolgersi al negozio in cui ha acquistato il Suo apparecchio SWITEL, presentando il Suo scontrino di acquisto. Tutti i diritti di garanzia secondo queste normative sono da far valere esclusivamente presso il rivenditore specializzato. Due anni dopo l'acquisto dei prodotti non si possono più far valere diritti di garanzia. 15VISTA GENERAL 1 LED IR: LEDs infrarrojos permiten ver sin luz/luz baja 2 Objetivo de la cámara 3 Sensor de movimiento 4 Micrófono 5 Altavoz 6 Antena 7 Apoyo de fijación: para fijar la cámara a la pared u otra superficie plana 8 Conexión de red 9 Tecla de sincronización: La tecla de sincronización se encuentra en la parte posterior de la cámara. Consejo: Esta cámara incluye un filtro automático de corte IR mecánico. Cuando se cambie la cámara entre el modo de día y modo de noche se oirá un ruido proveniente de la cámara. Este clic es normal e indica que el filtro de la cámara funciona.
