MANUALE UTENTE CAIP6000 SWITEL

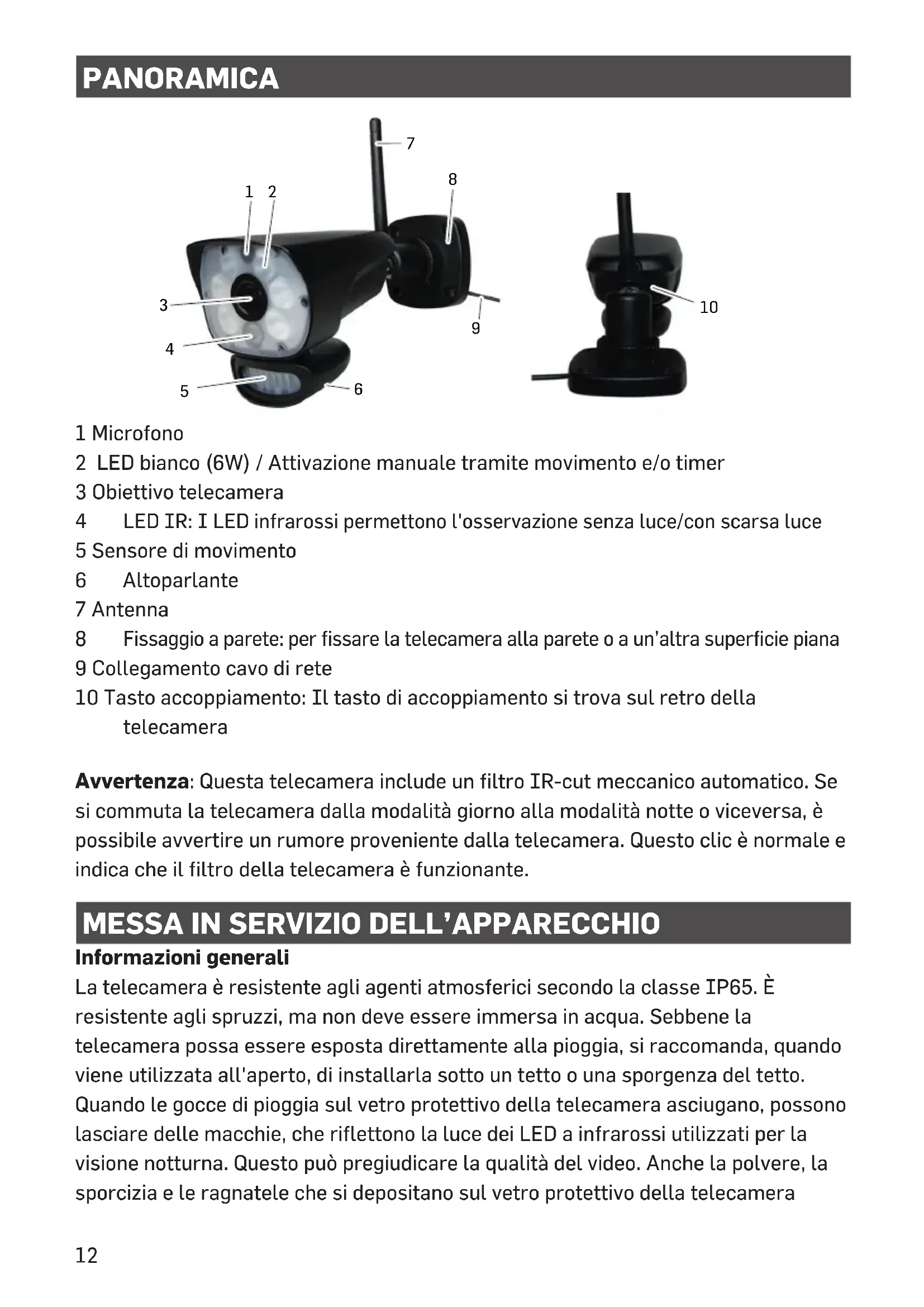

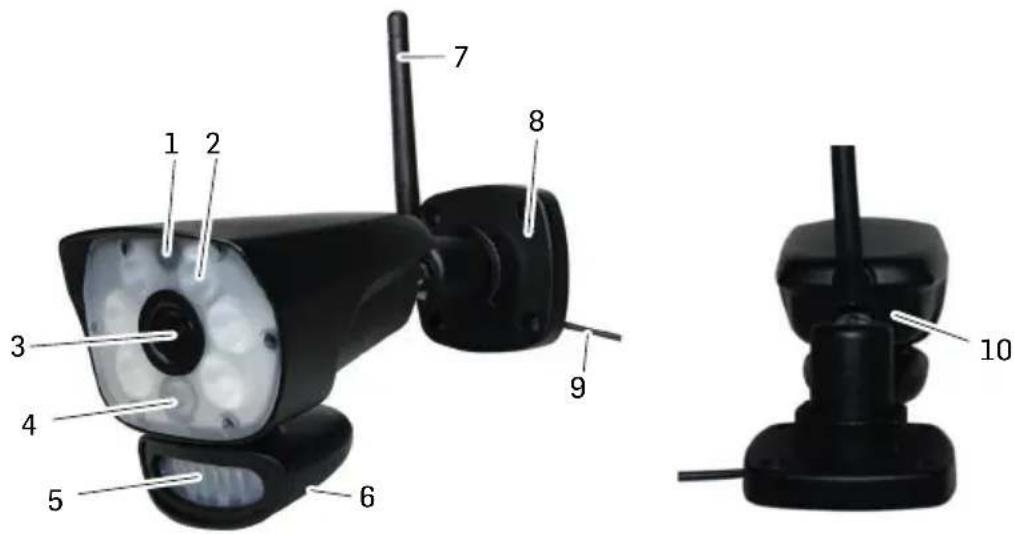

1 Microfono
2 LED bianco (6W) / Attivazione manuale tramite movimento e/o timer
3 Obiettivo telecamera
4 LED IR: I LED infrarossi permettono l'osservazioneILAuce/con scarsa luce
5 Sensore di movimento
6 Altoparlante
7 Antenna
8 Fissaggio a parete: per fissare la telecamera alla parete o a un'altra superficie piana
9 Collegamento cavo di rete
10 Tasto accoppiamento: Il tasto di accoppiamento si trova sul retro della telecamera

Avvertenza: Questa telecamera include unattro IR-cut meccanico automatico. Se si commuta la telecamera alla modalità giorno alla modalità notte o viceversa, è possibile avvertire un rumore proveniente alla telecamera. Questo*clic è normale e indica che ilattro della telecamera è funzionante.

MESSA IN SERVIZIO DELL'APPARECCHIO

Informazioni generali

La telecamera è resistenteagli agentiatomsferici secondo la classe IP65. É resistenteagli spruzzi, ma non deve essere immersa in acqua. Sebbene la telecamera possa essere espostadirettamente alla pioggia, si raccomanda, quando vieneutilizzataall'aperto,di installarla sotto un fatto o una sporenza del fatto. Quando le gocce di pioggia sul vetro protettivo della telecamera asciugano, posso n lasciare delle macchie, che riflettono la luce dei LED a infrarossi utilizzati per la visione notturna. Questo cui pregiudicare la qualità del video. Anche la polvere, la sporcizia e le ragnatele che si depositano sul vetro protettivo della telecamera

possono riflettere la luce dei LED a infrarossi e prompressere la qualità video. Pulire periodicamente il vetro protettivo con un panno morbido.

Scelta della posizione

Quando si sceglie la posizione della telecamera tenere conta di甚么 segue:

• La casa miglioré è una linea di visibilità libera tra teilecamera e monitor.

• Le pareti, in particolare i mattoni e il calcestruzzo, accorriano la via di trasmissione.

• Il posizionamento accanto a una finestra consente una trasmissione migliorare.

· L'area di rilevamento di movimento ottimale è di ca. 2 ... 6 m davanti alla telecamera. Più lontano è un oggetto, più impreciso è il rilevamento di movimento.
- Evitare una fonte di luce diretta nel Campo visivo della telecamera, compresa l'illuminazione stradale, le plafoniere o lampade da terra, faretti dell'ingresso, ecc.
- Le precipitazioni, le onde/riflessi della piscina, le foglie mosse dal vento di alberi e cespugli o le ombre cheeci provocano, possono causare falsi allarmi durante il rilevamento di movimento.

Installazione della telecamera

Prendere il monitor per installare la telecamera. Ciò facilitita il posizionamento.

1 Posizione are la telecamera nella posizione desiderata, collegare l'alimentatore e controllare l'immagine sul monitor. Muovero la telecamera se la visione non correponde a quella desiderata.
2 Tenere la pedana nel punto desiderato e segnare la posizione dei fori di avvitamento.
3 Utilizzare le viti e tasselli forniti per fissare il piede alla parete o al soffitto.
4 Avvitre la telecamera al fissaggio e assicurarsi che sia ben fissata.

INSERIRE UNA NUOVA TELECAMERA

È possibile registrare la telecamera in un sistema di sorveglianza compatibile (ad es. Switel HSIP6000). A seconda del monitor impiegato, le procedure di registrazione posso sono differire leggermente. Consultare le rispettive istruzioni per l'uso delsystema.

ALLEGATO

Indicazioni di sicurezza

• Leggere attendamente le istruzioni per l'uso e conservarle con cura.
• Eviti sollecitazioni da fumo, polvere, urti, sostanze chimiche, umidità, calore o insolazione diretta.
• Con il tempo la superficie lucida dei mobili più attaccare i piedini in gomma dell'apparecchio e ammorbidirli. Per evitare di lasciare macchie, mettere

l'apparecchio su una base anti-scivolo.

• Usare solo gli alimentatori in dotazione, poiché alimentatori diversi possono danneggiare l'apparecchio.
• Non bloccare l'accessoagli alimentatori con mobili o altri oggetti.
• Fare attenzione, durante il funzionamento, che cavo e spina siano in perfette condizioni. I cavi piegati o logorati sono pericolosissimi!

Alimentatore

L'alimentatore soddisfa i requisiti di ecodesign dell'Unione Europea (direttiva 2009/125/EC). Ciò significica che sia durante il funzionamento che in stand-by il consumo di energia è nettamente inferiore se rapportato ad alimentatori di più vecchia generazione.

Smaltimento

Se desidera smaltire il Suo apparecchio, lo porti al punto di raccolta del Suo gestore comunale di smaltimento (ad es. punto di raccolta di materiali di valore). Secondo la legge delle apparecchiae elettriche e elettroniche i proprietari di apparecchi usati hanno l'obbligo legale di smaltire separamente le apparecchiae elettriche e elettroniche usate. Il symbolo qui a lato indica che l'apparecchio non deve assolutamente essere smaltito nei rifiuti domestici! Pericolo per la

salute e l'ambiente causato da accumulatori e batterie! Non aprire, danneggiare, ingerire o emettere nell'ambiente in nessun caso

accumulatori e batterie. Potrebbero contentere metalli pesanti velenosi e dannosi per l'ambiente. Ha un obbligo per legge di smaltire in modo sicuro

accumulatori e batterie presso rivenditori di batterie e presso puncti di raccolta competenti che mettono a disposizione i rispetti contentori. Lo smaltimento è a titolo Gratis. I simboli a lati indicano che gli accumulatori e le batterie non devono assolutamente essere gettate nei rifiuti domestici e che devono essere consegnati presso i puncti di raccolta addetti allo smaltimento. I materiali d'imballaggio deve smaltirli secondo le prescrizioni locali.

Dichiarazione di conformità

Quest'apparecchio corrisponde ai requisiti della direttiva UE: 2014/53/EU.

La conformità con la direttiva sopra citata viene confermata con il symbolo CE sull'apparecchio. La dichiarazione di conformità completa la cui scaricare Gratisamente dal nostro site web allo www.switel.com/support.

Banda di frequenza 4 Mbps

Potenza di trasmissione 16 dBm (TYP)

Modulazione GFSK con FHSS

Portata fino a 300 m con linea di visibilità libera

Risoluzione effettiva O: 1280 V: 720

Formato di registrazione ASF

Lente 3,6mm / F1.9 (ICR cut Filter)

Angolo di visione (diagonale) 68^ (FOV)

LED IR/ Ampiezza di visione notturna 1xLED IR + 6x LED bianchi /10 m divisione notturna

Alimentazione di corrente 9.0 VDC 2 A +/- 5%

Consumo energetico 1680 mA max. (con LED IR + LED bianchi + Talk-Back attivo)

500 mA max. con Talk-Back attivo

Tipodi protezione IP65

Temperatura di esercizio -10^ ... +50^ / umidità 0% ... 85%

Garanzia

Gli apparecchi di SWITEL vengono prodotti e controllati secondo le procedure di produzione più innovative. L'uso di materiali selezionati con attenzione e di technologie altamente sviluppate garantisce un funzionamento privo di disturbi e un ciclo di vita lungo. La garanzia non si applica alle batterie ricaricabili, gli accumulatoroli o i pacchetti di batterie impiegate nei prodotti. La durata di garanziaammonta a 24 mesi a partire alla data d'acquisto.

All'interno del periodo di garanzia tutte le carenze riconducibili a errorsi di materiale o di produzione vengono eliminare Gratisamente. Il diritto di garanzia si estingue dopo interventi del compratore o di terzi. Danni causati da uso o maneggio scorretti, posizionamento o conservazione errati, collegamenti scorretti o installmente errata, forza maggiore o altri influssi esterni non sono contenuti nella prestazione di garanzia. Ci riserviamo il diritto di riparare o sostituire parti difettose in caso di reclami e/o di mettere a disposizione un appearecchio sostituito. Parti o appearecchi sostituiti divertano di notre proprietà. Diritti di risarcimento danni sono escludi almeno che al produttore non si dimostri di aver agito con premeditation e grave negligenza. Se il Suo appearecchio dovesse evidenziate un difetto durante il periodo di garanzia, La preghiamo di rivolgersi al negozio in cui ha acquistato il Suo appearecchio SWITEL, presentando il Suo scontrino di acquisto. Tutti i diritti di garanzia secondo queste normative sono da far valere esclusivamente presso il rivenditore specializzato. Due anni dopo l'acquisto dei prodotti non si possono più far valere diritti di garanzia.
