BEDIENUNGSANLEITUNG CL108FDZ MAKITA

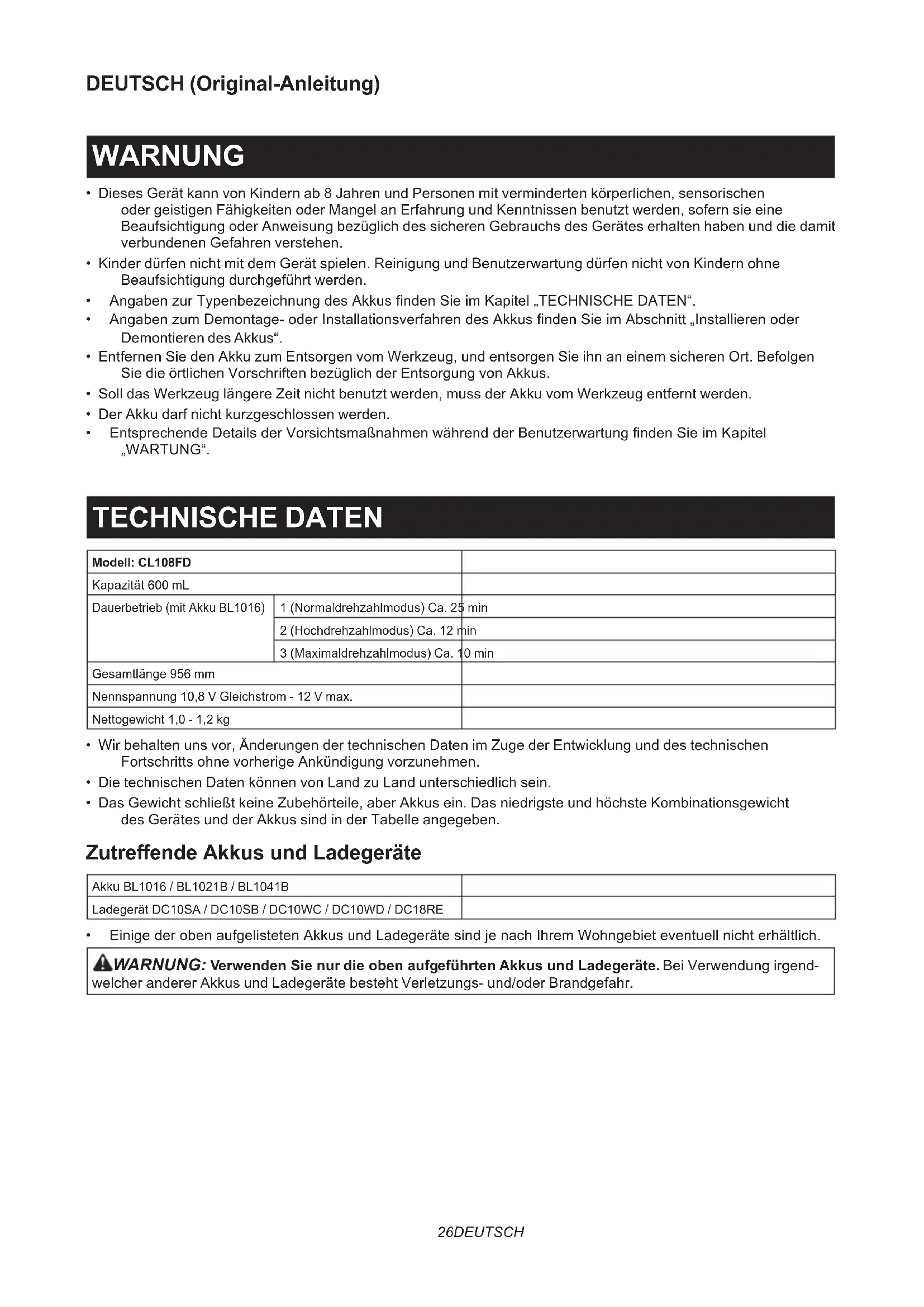

Akku-Staubsauger BETRIEBSANLEITUNG 26

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Kenntnissen benutzt werden, sofern sie eine Beaufsichtigung oder Anweisung bezüglich des sicheren Gebrauchs des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• AngabenzurTypenbezeichnungdesAkkusndenSieimKapitel„TECHNISCHEDATEN“.

• AngabenzumDemontage-oderInstallationsverfahrendesAkkusndenSieimAbschnitt„Installierenoder Demontieren des Akkus“.

• Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

• Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.

• Der Akku darf nicht kurzgeschlossen werden.

• EntsprechendeDetailsderVorsichtsmaßnahmenwährendderBenutzerwartungndenSieimKapitel „WARTUNG“. TECHNISCHE DATEN Modell: CL108FD Kapazität 600 mL Dauerbetrieb (mit Akku BL1016) 1 (Normaldrehzahlmodus) Ca. 25 min 2 (Hochdrehzahlmodus) Ca. 12 min 3 (Maximaldrehzahlmodus) Ca. 10 min Gesamtlänge 956 mm Nennspannung 10,8 V Gleichstrom - 12 V max. Nettogewicht 1,0 - 1,2 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

• Das Gewicht schließt keine Zubehörteile, aber Akkus ein. Das niedrigste und höchste Kombinationsgewicht des Gerätes und der Akkus sind in der Tabelle angegeben. Zutre󰀨ende Akkus und Ladegeräte Akku BL1016 / BL1021B / BL1041B Ladegerät DC10SA / DC10SB / DC10WC / DC10WD / DC18RE

• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich. WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend- welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.27 DEUTSCH Symbole Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbe- dingt vor der Benutzung mit ihrer Bedeutung vertraut. Betriebsanleitung lesen. Ni-MH Li-ionNur für EU-LänderAufgrund des Vorhandenseins gefähr-licher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich nega-tiv auf die Umwelt und die menschliche Gesundheit auswirken.Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll!In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nati-onales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden.Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt. Vorgesehene Verwendung Das Werkzeug ist für das Absaugen von Trockenstaub vorgesehen. SICHERHEITSWARNUNGEN Sicherheitswarnungen für Akku-Staubsauger WARNUNG: WICHTIG! Alle Sicherheitswarnungen und Anweisungen VOR GEBRAUCH AUFMERKSAM LESEN. Eine Missachtung der Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

1. Das Gerät keinem Regen aussetzen. In

Innenräumen aufbewahren.

2. Das Gerät darf nicht als Spielzeug benutzt

werden. Wenn das Gerät von Kindern oder in deren Nähe benutzt wird, ist besondere Vorsicht geboten.

3. Nur gemäß der Beschreibung in dieser

Anleitung benutzen. Nur vom Hersteller emp- fohlene Zusatzvorrichtungen verwenden.

4. Nicht mit beschädigtem Akku benutzen. Falls

das Gerät nicht ordnungsgemäß funktioniert, fallen gelassen, beschädigt, im Freien liegen gelassen wurde oder ins Wasser gefallen ist, bringen Sie es zu einem Kundenzentrum.

Fassen Sie das Gerät nicht mit nassen Händen an.

6. Stecken Sie keine Gegenstände in die

Ö󰀨nungen. Benutzen Sie das Gerät nicht mit einer blockierten Ö󰀨nung; halten Sie es frei von Staub, Fusseln, Haaren und Fremdkörpern, die den Luftstrom behindern können.

7. Halten Sie Haare, lose Kleidung, Finger und

alle Körperteile von den Ö󰀨nungen und beweglichen Teilen fern.

8. Schalten Sie sämtliche Bedienelemente aus,

bevor Sie den Akku abnehmen.

9. Lassen Sie bei der Reinigung von Treppen

besondere Vorsicht walten.

10. Verwenden Sie das Gerät nicht zum Aufsaugen

von brennbaren oder feuergefährlichen Flüssigkeiten, wie z. B. Benzin, und benut- zen Sie es auch nicht in der Nähe solcher Flüssigkeiten.

11. Verwenden Sie nur das vom Hersteller gelie-

ferte Ladegerät zum Auaden.

12. Saugen Sie keine brennenden oder rauchen-

den Gegenstände auf, wie z. B. Zigaretten, Streichhölzer oder heiße Asche.

13. Benutzen Sie das Gerät nicht ohne angebrach-

ten Staubsack und/oder Filter.

14. Laden Sie den Akku nicht im Freien.

15. Laden Sie den Akku nur mit dem vom

Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku eine Brandgefahr darstellen.

16. Benutzen Sie Geräte nur mit den ausdrücklich

vorgeschriebenen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgefahr.

Bewahren Sie den Akku bei Nichtgebrauch nicht zusammen mit Metallgegenständen, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben, und anderen kleinen Metallteilen auf, welche die Kontakte kurzschließen können.

18. Bei Missbrauch kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betro󰀨enen Stellen mit Wasser ab.

19. Verwenden Sie keine Akkus oder Geräte, die

beschädigt oder modiziert sind. Beschädigte odermodizierteAkkuskönnenunvorhersehba- res Verhalten zeigen, das zu einem Brand, einer Explosion oder Verletzungsgefahr führen kann.

20. Setzen Sie einen Akku oder ein Gerät nicht

Feuer oder übermäßigen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130°CkanneszueinerExplosionkommen.

21. Befolgen Sie alle Ladeanweisungen, und laden

Sie den Akku bzw. das Gerät nicht außer- halb des in den Anweisungen angegebenen Temperaturbereichs. Wird der Ladevorgang unsachgemäß oder bei Temperaturen außerhalb des angegebenen Bereichs durchgeführt, kann es zu einer Beschädigung des Akkus und erhöhter Brandgefahr kommen.

ANLEITUNG AUF.28 DEUTSCH

ZUSÄTZLICHE SICHERHEITSREGELN Dieses Gerät ist für Haushaltsgebrauch vorgesehen.

1. Lesen Sie diese Gebrauchsanleitung und die

Gebrauchsanleitung des Ladegerätes vor der Benutzung aufmerksam durch.

2. Unterlassen Sie das Aufsaugen der folgenden

Materialien: — Heiße Materialien, wie z. B. brennende Zigaretten oder durch Schleifen/ Schneiden von Metall erzeugte Funken/ Metallstaub — Brennbare Materialien, wie z. B. Benzin, Verdünner, Petroleum oder Lack — Explosive Materialien, wie Nitroglycerin — Zündfähige Materialien, wie z. B. Aluminium, Zink, Magnesium, Titan, Phosphor oder Celluloid — Nassen Schmutz, Wasser, Öl oder dergleichen — Harte Gegenstände mit scharfen Kanten, wie z. B. Holzspäne, Metalle, Steine, Glas, Nägel, Nadeln oder Rasierklingen — Klumpen bildendes Pulver, wie z. B. Zement oder Toner — Leitfähiger Staub, wie z. B. Metall- oder Kohlenstaub — Feine Partikel, wie z. B. Betonstaub Solche Handlungen können einen Brand, Verletzungen und/oder Sachschäden verursachen.

3. Brechen Sie den Betrieb sofort ab, wenn Sie

irgendetwas Ungewöhnliches bemerken.

4. Falls Sie den Staubsauger fallen lassen

oder anstoßen, überprüfen Sie ihn vor der Benutzung sorgfältig auf Risse oder Beschädigung.

5. Bringen Sie das Gerät nicht in die Nähe von

Öfen oder anderen Wärmequellen.

6. Blockieren Sie nicht die Einlassö󰀨nung oder

die Belüftungsö󰀨nungen.

ANLEITUNG AUF. Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie Zerlegen oder Manipulieren

des Akkus. Es kann sonst zu einem Brand, über- mäßiger Hitzeentwicklung oder einer Explosion kommen.

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht star- ken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern und benutzen Sie das Werkzeug

und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Unterlassen Sie Nageln, Schneiden,

Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut- Gesetzgebung. Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie mög- licherweise ausführlichere nationale Vorschriften. ÜberklebenoderverdeckenSieo󰀨eneKontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent- fernt werden.

14. Bei und nach dem Gebrauch kann der Akku

heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von hei- ßen Akkus.29 DEUTSCH

15. Berühren Sie nicht den Anschlusskontakt

des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

16. Achten Sie darauf, dass sich keine

Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.

17. Wenn das Werkzeug den Einsatz in der Nähe

einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

18. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN. VORSICHT: Verwenden Sie nur Original- Makita-Akkus. Die Verwendung von Nicht-Original- Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Wenn Sie den Akku nicht benutzen, nehmen

Sie ihn vom Werkzeug oder Ladegerät ab. FUNKTIONSBESCHREIBUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. VORSICHT: Achten Sie beim Einsetzen des Akkus darauf, dass Sie sich nicht die Finger zwischen Staubsauger und Akku klemmen, wie in der Abbildung gezeigt. Einklemmen von Fingern kann Verletzungen verursachen. ►Abb.1 Anbringen und Abnehmen des Akkus VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen. VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann. ►Abb.2: 1. Rote Anzeige 2. Knopf 3. Akku Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, wäh- rend Sie den Knopf an der Vorderseite des Akkus verschieben. Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schie- ben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt. VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug her- ausfallen und Sie oder umstehende Personen verletzen. VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht rei- bungslos hineingleitet, ist er nicht richtig ausgerichtet. Akku-Schutzsystem Das Werkzeug ist mit einem Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Akku-Lebensdauer zu verlängern. Das Werkzeug schaltet sich während des Betriebs automatisch ab, wenn Werkzeug und/oder Akku einer der folgenden Bedingungen unterliegen: Überlastung: Das Werkzeug wird auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um neu zu starten. Niedrige Akkuspannung: Die Akku-Restkapazität ist zu niedrig, und das Werkzeug funktioniert nicht. Wenn Sie das Werkzeug einschalten, läuft der Motor wieder an, bleibt aber bald darauf stehen. Nehmen Sie in dieser Situation den Akku ab, und laden Sie ihn auf.30 DEUTSCH Anzeigen der Akku-Restkapazität Nur für Akkus mit Anzeige ►Abb.3: 1. Anzeigelampen 2. Prüftaste Drücken Sie die Prüftaste am Akku, um die Akku- Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf. Anzeigelampen Restkapazität Erleuchtet Aus 75% bis 100% 50% bis 75% 25% bis 50% 0% bis 25% HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen. Schalterfunktion ►Abb.4: 1. Einschalttaste (ON)/Drehzahl- Umschalttaste 2. Ausschalttaste (OFF) Drücken Sie zum Einschalten des Staubsaugers ein- fach die Einschalttaste (ON)/Drehzahl-Umschalttaste. Drücken Sie zum Ausschalten die Ausschalttaste (OFF). Durch Drücken der Einschalttaste (ON)/Drehzahl- Umschalttaste können Sie die Drehzahl des Staubsaugers in drei Stufen ändern. Beim ersten Drücken dieser Taste erhalten Sie den Hochdrehzahlmodus, beim zweiten Drücken den Maximaldrehzahlmodus, und beim dritten Drücken denNormaldrehzahlmodus.MitjedemDrückendieser Taste wird der Zyklus hohe/maximale/normale Drehzahl abwechselnd wiederholt. Einschalten der Lampe VORSICHT: Blicken Sie nicht direkt in die Lampe oder die Lichtquelle. ►Abb.5: 1. Einschalttaste (ON)/Drehzahl- Umschalttaste 2. Ausschalttaste (OFF)

Um die Lampe einzuschalten, drücken Sie die Einschalttaste (ON)/Drehzahl-Umschalttaste. Drücken Sie die Ausschalttaste (OFF), um die Lampe auszu- schalten. Während des Betriebs des Werkzeugs leuch- tet die Lampe. Wenn die Akku-Restkapazität niedrig wird, beginnt die Lampe zu blinken. HINWEIS: Der Zeitpunkt, zu dem die Lampe zu blinken beginnt, hängt von der Temperatur am Arbeitsplatz und dem Zustand des Akkus ab. MONTAGE VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. Filtertyp Normaler Filter ►Abb.6: 1. Kapsel 2.Vorlter3. Filter Hochleistungslter ►Abb.7: 1. Kapsel 2.Hochleistungslter Vorlter oder Hochleistungslter und HEPA-Filter ►Abb.8: 1. Kapsel 2.Vorlter3.Hochleistungslter

ANMERKUNG: Verwenden Sie den Hochleistungslter nicht mit dem Filter (Sonderzubehör).DerHochleistungslterlässtsich sonst möglicherweise nicht mehr vom Staubsauger entfernen. HINWEIS:WennSiedenoptionalenVorlterundden optionalen Filter mit dem HEPA-Filter verwenden, verwendenSienurdenVorlterüberdemHEPA- Filter.FallsSiedenVorlterunddenFiltergleichzeitig mit dem HEPA-Filter verwenden, kann die Saugkraft reduziert werden. HINWEIS: Wenn Sie den HEPA-Filter mit dem Hochleistungslterverwenden,verwendenSieden HochleistungsltermitderStrebe. ►Abb.9: 1. Strebe Staubentleerung VORSICHT: Leeren Sie den Staubsauger, bevor er voll wird oder die Saugleistung nachlässt. VORSICHT: Entleeren Sie auch unbedingt den Staub im Staubsauger selbst. Anderenfalls kann sich der Filter zusetzen, oder der Motor kann beschädigt werden. Entsorgen von Staub für normalen Filter Um den am Filter in der Kapsel haftenden Staub abzuschüt- teln, klopfen Sie 4- bis 5-mal mit Ihrer Hand auf die Kapsel. ►Abb.10: 1. Kapsel 2. Saugeinlass Richten Sie den Saugeinlass nach unten, drehen Sie dann die Kapsel in Richtung des Pfeils in der Abbildung, und ziehen Sie sie langsam und gerade ab. ►Abb.11: 1. Kapsel 2. Saugeinlass HINWEIS: Halten Sie unbedingt einen Müllsack unter dieKapsel,dabeimÖ󰀨nenderKapselStaubheraus- fallen kann.31 DEUTSCH Entfernen Sie den angesammelten Staub aus dem Kapsel-InnenraumundvomVorlter. ►Abb.12: 1.Vorlter2. Kapsel DrehenSiedenVorlterinPfeilrichtung,umdie Sicherungslippe von der Staubsaugereinheit zu lösen, undziehenSiedanndenVorlterab. ►Abb.13: 1.Vorlter2. Sicherungslippe EntleerenSieFeinstaubausdemVorlter.Entfernen Sie dann den Filter, und klopfen Sie ihn leicht aus, um Staub zu lösen. ►Abb.14: 1. Filter 2.Vorlter Entsorgen von Staub für Hochleistungslter Um den am Filter in der Kapsel haftenden Staub abzu- schütteln, klopfen Sie 4- bis 5-mal mit Ihrer Hand auf die Kapsel. Richten Sie nun den Saugeinlass nach unten, drehen Sie die Kapsel in Richtung des Pfeils in der Abbildung, und ziehen Sie die Kapsel langsam und gerade ab. ►Abb.15: 1. Kapsel 2. Saugeinlass HINWEIS: Halten Sie einen Müllsack unter die Kapsel,dabeimÖ󰀨nenderKapselStaubherausfal- len kann. Entfernen Sie den angesammelten Staub aus dem Kapsel-InnenraumundvomHochleistungslter. ►Abb.16: 1. Kapsel 2.Hochleistungslter DrehenSiedenHochleistungslterinPfeilrichtung,um die Sicherungslippe von der Staubsaugereinheit zu lösen, und ziehen Sie dann den Filter ab. ►Abb.17: 1. Sicherungslippe Entleeren Sie den Feinstaub, und klopfen Sie den Hochleistungslterleichtaus,umStaubabzuschütteln. Zusammenbau Zusammenbau für normalen Filter Bringen Sie den Filter an der Staubsaugereinheit an, bis er einwandfrei sitzt. ►Abb.18: 1. Filter ANMERKUNG: Achten Sie darauf, dass der Filter gerade aufgesetzt wird, ohne dass er zurückgezogen wird. Falls der Filter falsch auf- gesetzt wird, wie in der Abbildung gezeigt, gelangt Staub in das Motorgehäuse und kann einen Motorausfall verursachen. ►Abb.19: 1. Filter InstallierenSiedenVorlter.DrehenSiedabeiden Vorlterso,dassdieSicherungslippefestinder Staubsaugereinheit verankert ist. ►Abb.20: 1.Vorlter2. Sicherungslippe ►Abb.21 Installieren Sie die Kapsel. Richten Sie die Markierung an der Kapsel auf die Markierung in der Nähe des Handgri󰀨saus,unddrehenSiedanndieKapselfestin Pfeilrichtung, bis sie gesichert ist. ►Abb.22: 1. Markierung ►Abb.23: 1. Kapsel 2.Handgri󰀨3. Markierung HINWEIS: Entfernen Sie Staub stets rechtzeitig, da die Saugleistung verringert wird, wenn sich zu viel StaubimStaubsaugerbendet. ANMERKUNG: Vergewissern Sie sich vor der Benutzung des Staubsaugers stets, dass Filter und Vorlter korrekt eingesetzt sind. Falls sie nicht korrekt eingesetzt sind, gelangt Staub in das Motorgehäuse und kann einen Motorausfall verursa- chen. Falls die in den folgenden Beispielen genann- tenFälleeintreten,sindFilterundVorlternicht korrekt eingesetzt. Setzen Sie sie korrekt ein, um das Problem zu beheben. Problembeispiele Beispiel1:NurderVorlteristeingesetztworden(kein Filter) ►Abb.24: 1.Vorlter Beispiel 2: Nur der Filter ist eingesetzt worden (kein Vorlter) ►Abb.25: 1. Filter Beispiel 3: Der Filter ist im zurückgezogenen Zustand eingesetzt worden ►Abb.26: 1. Filter Beispiel4:DieSicherungslippedesVorlterssitztnicht fest in der Nut des Staubsaugergehäuses ►Abb.27: 1. Sicherungslippe 2.Vorlter3. Nut des Staubsaugergehäuses Zusammenbau für Hochleistungslter SchließenSiedenHochleistungslteran.Drehen SiedabeidenHochleistungslterso,dassdie Sicherungslippe fest in der Staubsaugereinheit veran- kert ist. ►Abb.28: 1.Hochleistungslter2. Sicherungslippe ►Abb.29: 1. Sicherungslippe Installieren Sie die Kapsel. Richten Sie die Markierung an der Kapsel auf die Markierung in der Nähe des Handgri󰀨saus,unddrehenSiedanndieKapselfestin Pfeilrichtung, bis sie gesichert ist. ►Abb.30: 1. Markierung ►Abb.31: 1. Kapsel 2.Handgri󰀨3. Markierung HINWEIS: Entfernen Sie den Staub stets rechtzeitig, da die Saugleistung verringert wird, wenn sich zu viel StaubimStaubsaugerbendet. HINWEIS: Vergewissern Sie sich vor der Benutzung desStaubsaugersstets,dassderHochleistungslter korrekt eingesetzt ist. Falls sie nicht korrekt einge- setzt sind, gelangt Staub in das Motorgehäuse und kann einen Motorausfall verursachen. Falls die in den folgenden Beispielen genannten Fälle eintreten,istderHochleistungslternichtkorrektein- gesetzt. Setzen Sie sie korrekt ein, um das Problem zu beheben. Problembeispiele DieSicherungslippedesHochleistungsltersistnicht fest in der Nut des Staubsaugergehäuses verankert. ►Abb.32: 1. Sicherungslippe 2. Nut des Staubsaugergehäuses32 DEUTSCH Anbringen oder Abnehmen von Strebe/HEPA-Filter Sonderzubehör Für Strebe und Schwammlter Um die Strebe zu entfernen, drücken Sie den unteren Teil der Säulen der Strebe mit Ihren Fingern hoch, und lösen Sie ihre Nut von dem Vorsprung am Staubsauger. EntfernenSieanschließenddenSchwammlter. ►Abb.33: 1. Strebe 2.Schwammlter Zum Anbringen richten Sie die Nuten an der Strebe auf den Vorsprung am Staubsauger aus, und drücken Sie die Strebe hinein, bis sie einrastet. FührenSiedenSchwammlterzwischendenSäulen ein, und setzen Sie ihn in seine Ausgangsposition ein. Für den HEPA-Filter Wenn Sie den HEPA-Filter einsetzen, richten Sie die Nut des HEPA-Filters auf den Vorsprung des Staubsaugers aus. Setzen SiedanndenVorlteroderdenHochleistungslteraufdenHEPA- Filter, und drehen Sie ihn, um ihn zu sichern. Zum Abnehmen ist das Anbringungsverfahren umgekehrt anzuwenden. ►Abb.34: 1. HEPA-Filter 2.Vorlter ►Abb.35: 1. HEPA-Filter 2.Hochleistungslter BETRIEB VORSICHT: Um Vorrichtungen, wie z. B. eine Düse, anzuschließen, führen Sie die Vorrichtung unter gleichzeitigem Drehen in Pfeilrichtung ein, um einwandfreie Verbindung während des Gebrauchs zu gewährleisten. Um die Vorrichtungen abzutrennen, ziehen Sie sie unter gleichzeitigem Drehen in Pfeilrichtung ab. Wird eine Vorrichtung beim Anschließen oder Abtrennen in entgegengesetz

ter Richtung gedreht, kann sich die Kapsel lösen. ►Abb.36: 1. Kapsel Reinigen (Saugen) Düse Bringen Sie die Düse an, um Tische, Pulte, Möbelstücke usw. abzusaugen. Die Düse lässt sich leicht aufstecken. ►Abb.37: 1. Düse Düse + Verlängerungsrohr (gerades Rohr) Das Verlängerungsrohr wird zwischen Düse und Staubsauger angebracht. Diese Anordnung ist prak- tisch, um den Fußboden im Stehen zu saugen. ►Abb.38: 1. Staubsauger-Hauptteil

2. Verlängerungsrohr 3. Düse

Spitzdüse Bringen Sie die Spitzdüse an, um Ecken und Ritzen eines Autos oder Möbelstücks zu reinigen. ►Abb.39: 1. Spitzdüse 2. Staubsauger-Hauptteil Spitzdüse + Verlängerungsrohr (gerades Rohr) Benutzen Sie diese Anordnung in engen Zwischenräumen, in die der Staubsauger selbst nicht hineinpasst, oder an schwer erreichbaren hohen Orten. ►Abb.40: 1. Spitzdüse 2. Verlängerungsrohr

3. Staubsauger-Hauptteil

Staubsaugen ohne Düse Sie können Pulver und Staub ohne Düse aufsaugen. ►Abb.41 WARTUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug aus- geschaltet und der Akku abgenommen ist. Nach dem Gebrauch VORSICHT: Wird der Staubsauger ohne irgendeine Stütze gegen eine Wand gelehnt, kann er umkippen, was zu Personenschäden oder einer Beschädigung des Staubsaugers führen kann. ►Abb.42 Reinigen ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. ANMERKUNG: Blasen Sie am Staubsauger und an den Filtern haftenden Staub nicht mit einem Druckluftspray ab. Dadurch wird der Staub in das Gehäuse geblasen und ein Ausfall verursacht. ANMERKUNG: Nachdem Sie die Filter gewa- schen haben, lassen Sie sie vor Gebrauch gründ- lich trocknen. Unzureichend getrocknete Filter können schlechte Saugleistung verursachen und die Lebensdauer des Motors verkürzen. ANMERKUNG: Nachdem Sie die Filter und den Schwammlter gereinigt haben, setzen Sie sie vor Gebrauch unbedingt wieder ein. Wird der StaubsaugerohneFilterundSchwammlterbenutzt, kann Staub in das Motorgehäuse eindringen und eine Funktionsstörung verursachen. Staubsauger-Hauptteil Wischen Sie die Außenseite (Staubsauger-Hauptteil) des Staubsaugers von Zeit zu Zeit mit einem mit Seifenwasser getränkten Tuch ab. PutzenSieauchdieSaugö󰀨nungundden Filtermontagebereich aus. ►Abb.4333 DEUTSCH Filter Waschen Sie den Filter in Seifenwasser aus, wenn er mit Staub zugesetzt ist und die Saugleistung nachlässt. Lassen Sie ihn vor der Benutzung gründlich trocknen. ►Abb.44 HEPA-Filter Sonderzubehör ANMERKUNG: Unterlassen Sie Abreiben oder Abkratzen des HEPA-Filters mit harten Gegenständen, wie z. B. einer Bürste und einer Kratze. Ein verstopfter HEPA-Filter verursacht schlechte Saugleistung. Säubern Sie den Filter von Zeit zu Zeit. Waschen Sie den HEPA-Filter gelegentlich in Wasser aus, spülen Sie ihn ab, und lassen Sie ihn vor Gebrauch im Schatten trocknen. Waschen Sie den Filter niemals in einer Waschmaschine. ►Abb.45 Schwammlter WennderSchwammlterverschmutztwird,reinigenSie ihn wie folgt.

1. Entfernen Sie den Filter.

2. ZiehenSiedenSchwammlterzwischenden

3. ReinigenSiedenSchwammlterdurchAusklopfen

oder Waschen. Wenn Sie ihn waschen, lassen Sie ihn vor Gebrauch gründlich trocknen.

4. FührenSiedenSchwammlterzwischen

den Säulen ein, und setzen Sie ihn in seine Ausgangsposition ein. Vergewissern Sie sich, dass die UnterkantenderSäulendenSchwammlterniederhal- ten,unddasskeinSpaltzwischendemSchwammlter undderSaugö󰀨nungvorhandenist. ►Abb.46: 1.Schwammlter2. Unterkante der Säule Fehlersuche Bevor Sie eine Reparatur anfordern, überprüfen Sie bitte die folgenden Punkte. Symptom Prüfbereich Abhilfeverfahren Schwache Saugkraft Ist die Kapsel mit Staub gefüllt? Entleeren Sie den Staub aus der Kapsel. Ist der Filter verstopft? Reinigen oder waschen Sie den Filter. Ist der Akku entladen? Laden Sie den Akku auf. Gerät funktioniert nicht Ist der Akku entladen? Laden Sie den Akku auf. VORSICHT: Versuchen Sie nicht, den Staubsauger selbst zu reparieren. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter aus- schließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden. SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Verlängerungsrohr (gerades Rohr)

• Original-Makita-Akku und -Ladegerät HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.34 DEUTSCH Zyklonaufsatz ►Abb.47: 1. Gerades Rohr 2. Zyklonaufsatz

Info zum Zyklonaufsatz Wird der Staubsauger mit installiertem Zyklonaufsatz verwendet, so wird die Staubmenge, die in die Kapsel gelangt, reduziert, was dazu beiträgt, eine Abschwächung der Saugkraft zu verhindern. Außerdem wird die Reinigung nach dem Gebrauch ebenfalls vereinfacht. VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. Wird der Akku eingesetzt gelas- sen, kann der Staubsauger unerwartet anlaufen, was zu Verletzungen führen kann. VORSICHT: Reinigen Sie den Netzlter des Zyklonaufsatzes und die Filter der Staubsaugereinheit, wenn sie verstopft werden. Fortgesetzter Gebrauch im verstopften Zustand kann zu Erhitzung oder Rauchbildung führen. ANMERKUNG: Verwenden Sie den Staubsauger bei angebrachtem Zyklonaufsatz nicht im hori- zontalen oder nach oben gerichteten Zustand. AnderenfallskannderNetzlterverstopftwerden. ANMERKUNG: Benutzen Sie den Staubsauger selbst bei Verwendung des Zyklonaufsatzes immer mit installierten Filtern. Wird der Staubsauger ohne die Filter benutzt, kann es zu einer Funktionsstörung des Motors kommen. HINWEIS: Stellen Sie vor Gebrauch sicher, dass Zyklonaufsatz, Staubsauger und gerades Rohr ein- wandfrei verriegelt sind. HINWEIS: Entleeren Sie den Staubsammelbehälter des Zyklonaufsatzes und die Kapsel des Staubsaugers, wenn Staub sich angesammelt hat. Fortgesetzter Gebrauch führt zu einer Abschwächung der Saugkraft. Staubentleerung Wenn Staub sich bis zur Voll-Linie des Staubsammelbehälters angesammelt hat, entsorgen Sie den Staub nach dem folgenden Verfahren.

1. Halten Sie den Staubsammelbehälter mit festem

Gri󰀨,währendSiediezweiKnöpfegedrückthalten,und entfernen Sie den Staubsammelbehälter. ►Abb.48: 1. Voll-Linie 2. Staubsammelbehälter

3. Knopf (zwei Stellen) 4.Netzlter

2. Entsorgen Sie den Staub im

Staubsammelbehälter,undentfernenSiejeglichenan derOberächedesNetzltershaftendenStaubund Pulver.

3. Führen Sie den Staubsammelbehälter vollständig

ein, bis die zwei Knöpfe mit einem Klicken einrasten. ►Abb.49: 1. Staubsammelbehälter 2. Knopf (zwei Stellen) HINWEIS: Stellen Sie vor dem erneuten Starten des Betriebs sicher, dass Zyklonaufsatz, Staubsauger und gerades Rohr alle fest verbunden sind. HINWEIS: Falls die Saugkraft selbst nach der Entsorgung des Staubs und der Reinigung des Netzltersnichtwiederhergestelltwird,prüfenSie,ob Staub sich in der Kapsel des Staubsaugers angesam- melt hat, oder ob eine Verstopfung aufgetreten ist. Reinigen Wenn der Staubsammelbehälter schmutzig wird oderderNetzlterverstopftist,entfernenSiedie Teile, und waschen Sie sie mit Wasser. (Angaben zumDemontageverfahrenndenSieunter „Staubentleerung“.) Lassen Sie die Teile gründlich trocknen, bevor Sie sie wieder installieren und benutzen. ►Abb.50: 1. Staubsammelbehälter 2.Netzlter WennderNetzlterstarkverschmutztwird,reinigenSie ihn nach den folgenden Verfahren.

1. DrehenSiedenNetzlterentgegendem

Uhrzeigersinn, und entfernen Sie ihn bei entriegelten Rasten. ►Abb.51: 1.Netzlter2. Raste

2. EntfernenSiedenStaubamNetzlter,und

waschen Sie ihn dann mit Wasser. Lassen Sie ihn danach gründlich trocknen.

3. FührenSiedenNetzlterindieBasisein,wäh-

rend die Rasten auf den Anschluss ausgerichtet sind. DrehenSiedenNetzlterimUhrzeigersinn,bisdie Rasten mit einem Klicken einrasten. Vergewissern Sie sich,dassderNetzltersicherinstalliertist. ►Abb.52: 1.Netzlter2. Raste 3. Anschluss35 ITALIANO ITALIANO (Istruzioni originali) AVVERTENZA
