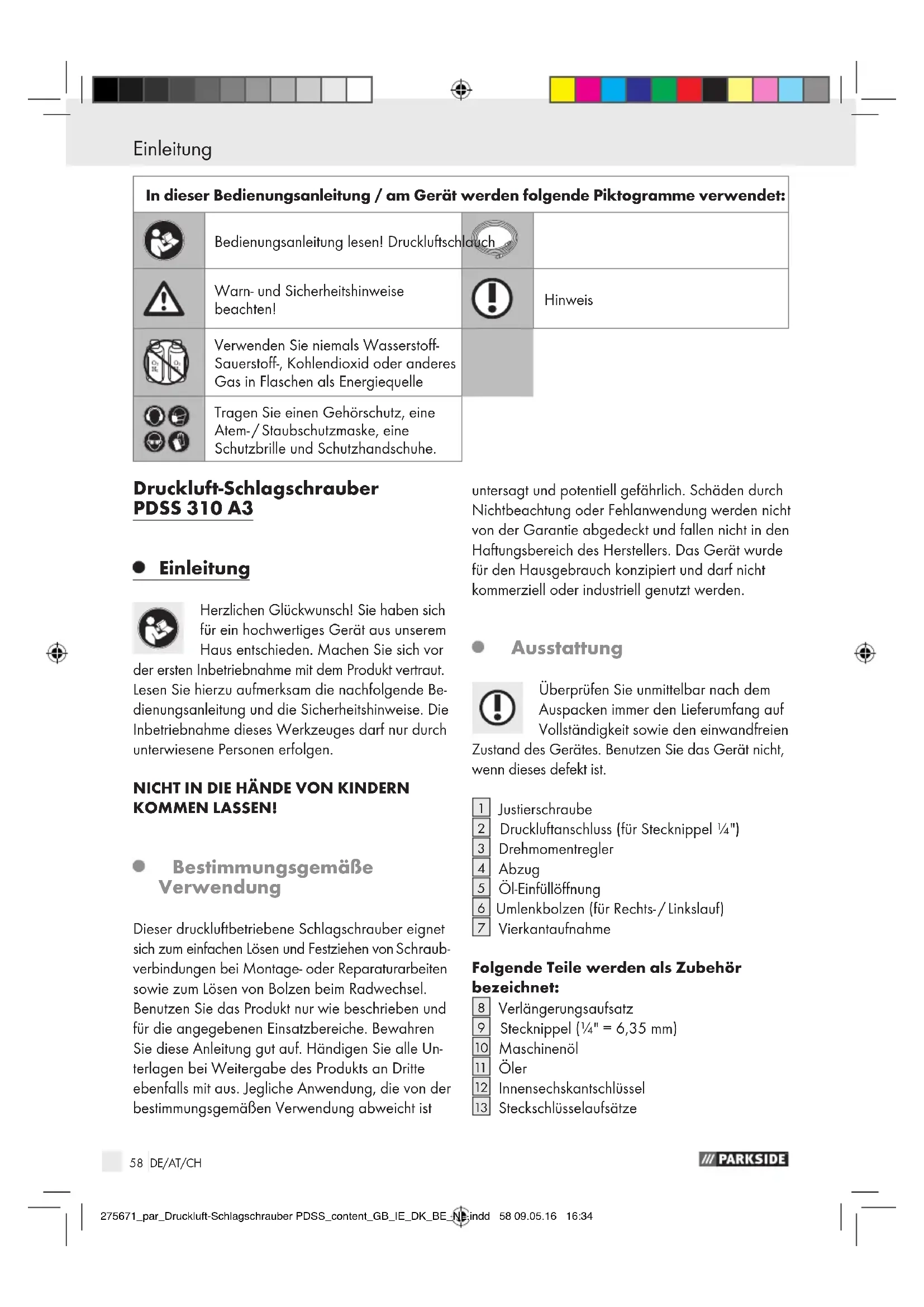

Druckluft-Schlagschrauber PDSS 310 A3

- Einleitung

Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Gerät aus unserem Haus entschieden. Machen Sie sich vor

der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Die Inbetriebnahme these Werkzeugesarf nur durch unterwiesene Personen erfolgen.

Nicht in DIE HÄNDE VON KINDERN KOMMEN LASSEN!

Bestimmungsgemäß Verwendung

Dieser druckluftbetriebene Schlagschrauber eignet sich zum einfahrenlosen und Festziehen von Schraubverbindungen bei Montage- oder Reparaturarbeiten sowie zum losen von Bolzen beim Radwechsel. Benutzten Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfls mit aus. Jegliche Anwendung, die von der bestimmungsgemäßen Verwendung abweicht ist

untersagt und potentiell gefährlich. Schäden durch Nichtbeachtung oder Fehlanwendung werden nicht von der Garantie abgedeckt und fallen nicht in den Haftungsbereich des Herstellers. Das Gerät wurde für den Hausgebrauch konzipiert undarf nicht komerziell oder industriell genutzt werden.

Ausstattung

Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfrei

Zustand des Gerätes. Benutzen Sie das Gerät nicht, wenn diese defekt ist.

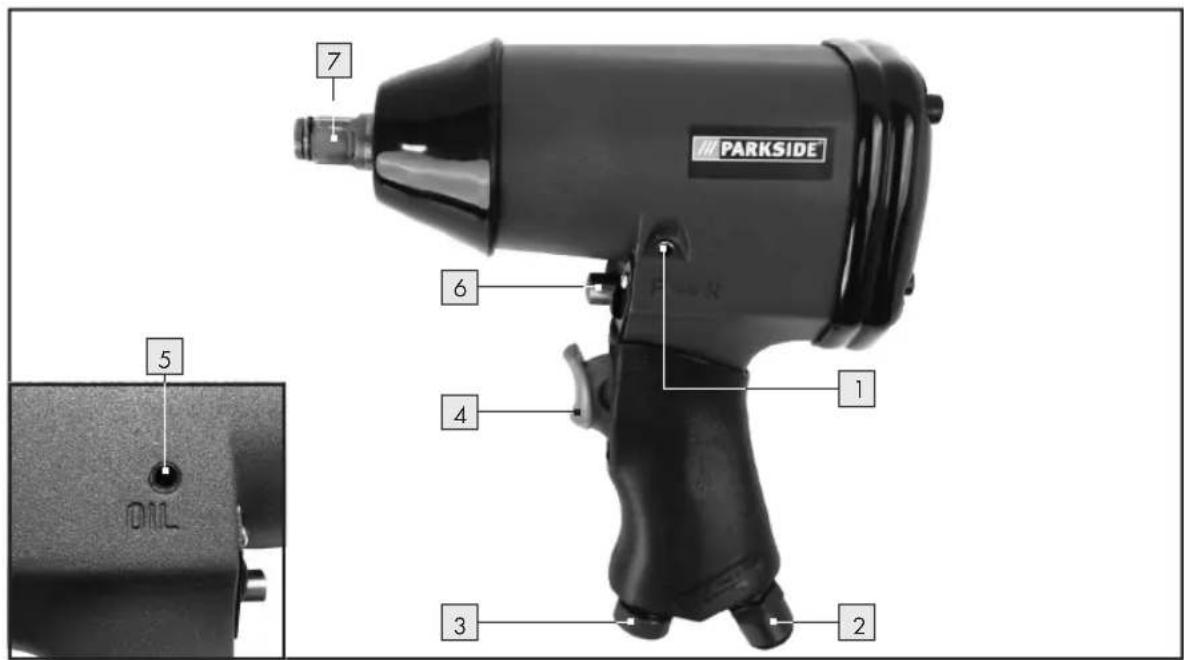

1 Justierschraube
2 Druckluftanschluss (für Stecknippel 1/4")
3 Drehmomentregler
4 Abzug
5 Öl-Einfüllöffnung
6 Umlenkbolzen (für Rechts-/Linkslauf)
Vierkantaufnahme

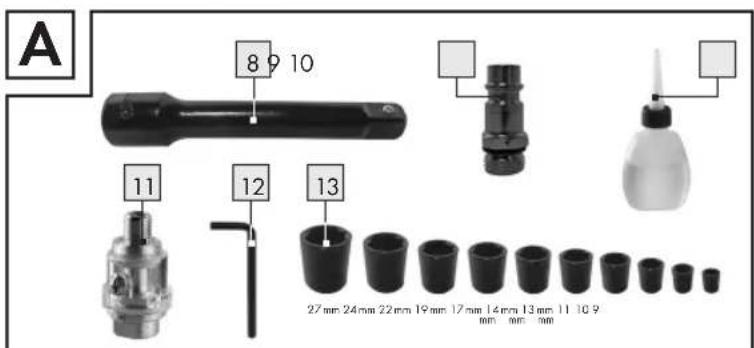

Folgende Teile werden als Zubehör bezeichnet:

8 Verlägerungsaufsatz
9 Stecknippel (1 / 4^ = 6,35mm)
[10] Maschinenol
11 Oler
12 Innensechskantschlüssel
[13] Steckschlüsselaufsätze

Einleitung / Sicherheitshinweise für Druckluftwerkzeuge

Technische Daten

Luftverbrauch: ca. 350 l/min

Betriebsdruck: max. 6,3 bar

Vierkantaufnahme: 12 (12,7mm)

Druckluftanschluss: 14 (6,35 mm)

Geräteaufnahme: 12'' (12,7 mm)

Max. Drehmoment: 310 Nm

Drehzahl max.: 7000 min

Leistung: 0,354 kW

Gewicht: ca. 2105g

Luftversorgung: über Wartungseinheit mit

Filterdruckminderer und

Ölnebler

Benötigte Luftqualität:

gereinigt, kondensatifrei

und ölvernebelt

mit mind. 50 | Kesselvolumen

Lärkmennwerte (gemäß

EN ISO 15744):

ca. bA: 84,4dB(A)

ca. LWA: 95,4 dB(A)

Unsicherheit K:

3dB

Vibration

(gembaEN 28927-2):

3,3m/s2

Unsicherheit K:

0,82 m/s²

Sicherheitshinweise für Druckluftwerkzeuge

A WARNUNG! Wenn Druckluftwerkzeuge eingesetzt werden, müssen grundlegende Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, eines Stromschlags und Verletzungen von Personen auszuschreiben.itte lessen und beachten Sie unbedingt vor der ersten Inbetriebnahme die Hinweise dieser Betriebsanleitung und bewahren Sie diese gut auf. Für Schaden oder Körperverletzungen, die entstehen, weil diese Betriebsanleitung nicht beachelt wurde, übernimmt der Hersteller keine Haftung.

Die angegebenen Gefährdungen sind für den allgemeinen Gebrauch von handgehaltenen Druckluftschlagschraubern vorhersehbar. Jedoch muss darüber hinaus der Benutzer spezifische Risiken bewerten, die aufgrund jeder Verwendung auftreten konnen.

PARKSIDE

GEFAHR! Halten Sie ihre Hande oder andere GiedmaBen von den sich drehenden Teilen fern. Ansonsten rletzungsgefahr.

Halten Sie ihre Höhe während des Betriebs vom Gegenlager (z. B. Ringschlüssel) fern. Dies gilt besonders beim Lösen von Schrauben bei beengten Arbeitsverhältnissen.

A WARNUNG! VERLETZUNGSGEFAHR!

Unterbrechen Sie vor Werkzeugwechseln, Einstellung und Wartungsarbeiten die Druckluftzufuhr.

Verwenden Sie zur Reinigung des Druckluftgerätes niemals Benzin oder andere entflammbare Flüssigkeiten! Im Druckluftgerät verbliebene Dämpfe können durch Funken entsetzt werden und zur Explosion des Druckluftgerätes führen. Arbeiten Sie mit dem Gerät nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Bearbeiten Sie keine Materialien, die potentiell leicht entflammbar oder explosiv sind oder sein konnten.

Zu mehrfachen Gefährdungen müssen die Sicherheitschinweise vor dem Einbau, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Nähe der Maschine für Schraubverbindungen gelesen und verstanden werden. Andernfalls kann dies zu schweren körperlichen Verletzungen führen.
Die Maschine für Schraubverbindungen sollen ausschließlich von qualifizierten und geschulten Bediernern eingerichtet, eingestellt oder verwendet werden.
Die Maschine für Schraubverbindungen darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für den Bediener erhöhen.
Die Sicherheitsanweisungen)durfen nicht verloren gehen -geben Sie sie der Bedienperson.
- Verwenden Sie niemals eine beschädigte Maschine für Schraubverbindungen.
Die Maschinen sind regelmäßig zu warten, um zu überprüfen, dass alle erforderten

59 DE/AT/CH

Sicherheitshinweise für Druckluftwerkzeuge

Bemessungswerte und Kennzeichnungen wie bspw. Bemessungsdrehzahl oder Nennluftdruck lesbar auf der Maschine gekennzeichnet sind. Der Benutzer muss den Hersteller kontaktieren, um Ersatzetakten zur Kennzeichnung zu erhalten, wenn dies notwendig ist.

Verwenden Sie das Gerät nur in den Anwendungsgebieten, für die es konzipiert wurde!

Uberlasten Sie das Gerät nicht.

Verwenden Sie niemals Wasserstoff,

Sauerstoff, Kohlendioxid oder andere Gas in Flaschen als Energiequelle

deses Werkzeuges, da dies zu einer Explosion und somit zu schweren Verletzungen führen kann.

Warten und reinigen Sie das Gerät regelmäßig wie vorgeschreiben (s. Kapitel „Wartung" sowie „Reinigung und Pflege").
Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige Beschädigungen. Stellen Sie vor jedem Gebrauch sicher, dass sich das Gerät in einem einwandfrei zustand befindet.
Seien Sie stets aufmerksam! Unerwartete Bewegungen der Maschine infolge von Reaktionskräften oder Bruch des eingesetzten Maschinenwerkzeuges oder des Gegenlagers können zu Verletzungen führen.
Es besteht Verletzungsgefahr durch Splitter, die bei einem Bruch des eingesetzten Werkzeuges (Nuss) mit großer Geschwindigkeit wegfliegen konnen.
Eine nicht erwartete Bewegung von EinsatzWerkzeug kann eine gefährliche Situationverursachen.
Es besteht das Risiko der Quetschgebung durch das Drehmoment zwischen Gegenlager und Werkstück.
Halten Sie ihre Höhe vom eingesetzten Werkzeug (Nuss) fern, ansonsten besteht das Risiko von Verletzungen.
- Verwenden Sie nur Fassungen und Adapter, die in gutem Zustand und für den Gebrauch mit den hier beschriebenen Maschinen geeignet sind.
- Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

Schalten Sie das Gerät aus, wenn Sie es nicht mehr benutzen.
Tragen Sie persönliche Schutzausru

stung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Druckluftwerkzeugs, verringert das Risiko von Verletzungen.

Schützen Sie die Schlüche vor Knicken, Verengungen, Lösungsmitteln und scharfen Kanten. Halten Sie die Schlüche fern von Hitze, Öl und rotierenden Teilen.
Ersetzen Sie einen beschädigten Schlauch unverzüglich. Eine schadhafte Versorgungsleitung kann zu einem herumschlagenden Druckluftschauch führen und kann Verletzungen verursachen.

Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

Atmen Sie die Abluft nicht direkt ein. Vermeiden Sie es, die Abluft in die Augen zu besteht. Die Abluft des Druckluftgerätes kann Wasser, Öl, Metallpartikel oder Verunreinigungen aus dem Kompressor enthalten. Dies kann Gesundheitsschädien verursachen.
A WARNUNG! SEIEN SIE VORSICHTIG BEIM ABLEGEN DES GERÄTES! Legen Sie

das Gerät immer so ab, dass es nicht auf dem Abzug zum Liegen kommt. Unter Umständen können dies ein versehentliches Aktivieren des Gerätes nach sichziehen, was wiederum zu Gefahren führen können.
Es darf nur geeignetes Zubehör verwendet werden. Dieses konnen Sie beim Hersteller erwerben. Anderes als Originalzubehör kann zu Gefahren führen.

Verwenden Sie nur gefilterte und regulierte Druckluft. Staub, atzende Dämpfe und / oder Feuchtigkeit können den Motor eines Druckluftwerkzeuges beschädigen.

Der Schlauch muss für einen Druck von mind. 8,6 bar oder 125 psi ausgelegt sein, mindestens jedoch auf 150% des im System erzeugten Maximaldruckes.

Sicherheitshinweise für Druckluftwerkzeuge

Das Werkzeug und der Druckluftschlauch müssen mit einer Schlauchkupplung versehen sein, so dass der
Druck beim Trennen des Kupplungsschlauches vollständig abgebaut ist.
GEFAHR! Vermeiden Sie den Kontakt mit einer spannungsführenden Leitung. Dieses Gerät ist nicht gegen einen elektrischen Schlag isoliert.
Ohne Zustimmung des Herstellers darf das Werkzeug in keiner Weise abgeändert werden.
Das Werkzeug nur mit dem vorgeschriebenen Druck (6,3 bar) verwenden.
Das Werkzeug muss nach der Anwendung und bei Nichtbenutzung stets von der Luftzufuhr getrennt werden.
Wenn das Werkzeug nicht luftdicht ist oder es repariert werden muss,arf es nicht verwendet werden.
Verbinden Sie das Werkzeug niemals mit einem Druckluftschlauch, dessen Druck 6,3 bar übersteigt.
Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen. Dadurch konnen Sie das Gerät insbesondere in unerwarteten Situationen better kontrollieren.
A WARTHEGELas Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieven.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Abzug und Gerät weglegen im Falle eines unerwarteten Ausfalls des Kompressors.
Benutzen oder bewahren Sie das Werkzeug niemals an feuchten, staubigen Orten auf oder in der Nähe von Wasser, anderen Flüssigkeiten oder gefährlichen Gasen.
Verwenden Sie möglichst einen Kondensatab-schneider oder entleeren Sie die Schläuche und Rohrleitungen regelmäßig vor und während der

Benutzung der Druckluftgeräte von Kondensat (Wasser).

Sichern Sie ihre Werkstücke. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Wenn Sie das Werkstück mit der Hand festhalten oder an den Körper drücken, konnen Sie das Gerät nicht sicher bedieren.

HTUNG! Ein unterdimensio niertes Druckluftsystem kann die Effizienz Ihres Gerätes vermindern.

Gefährungen durch herausgeschleuderte Teile

Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar des Maschinenwerkzeugs selbst konnen Teile mit hoher Geschwindigkeit herausgeschleudert werden.

Beim Betrieb der Maschine für Schraubverbindungen ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzes sollte für jeder einzeln Einsatz gesondert bewertet werden.

Esistsicherzustellen,dassdasWerkstucksicherbefestigtist.

Gefährungen durch Erfassen / Aufwickeln

Geführungen durch Erfassen/Aufwickeln konnen zu Erstickung, Skalpierung und/oder Schnittverletzungen führen, wenn weite Bekleidung, personlicher Schmuck, Halsketten, Haare oder Handschuhe von der Maschine und ihren Zubehörteilen nicht ferngehalten werden.
Handschuhe konnen sich im drehenden Antrieb verfangen, was an den Fingern zu Verletzungen oder zum Bruch führen kann.
Bei drehenden Antriebsfassungen und -verlangerungen kann es leicht zum Erfassen / Aufwickeln von gummieten oder metallverständrken Handschuhen kommt.
Tragen Sie keine lose sitzenden Handschuhe oder Handschuhe mit abgeschnittenen oder verschlissenen Handschuh fingern.

PARKSIDE

61 DE/AT/CH

Sicherheitshinweise für Druckluftwerkzeuge

Halten Sie niemals den Antrieb, die Fassung oder die Antriebsveränderung fest.
Halten Sie ihre Höhe vom drehenden Antrieb fern.

Gefährdungen im Betrieb

Beim Einsatz der Maschine konnen die Hände der Bediener Gefährdungen durch Quetschen, Schlagen, Schneiden, Abrieb und Wärme ausgesetzt sein. Tragen Sie geeignete Handschuhe zum Schutz der Hände.
Die Bediener und das Wartungspersonal müssen physisch in der Lage sein, die Grübe, das Gewicht und die Leistung der Maschine zu handhaben.
- Halten Sie die Maschine richtig: Seien Sie bereit, den üblichen oder plottlichen Bewegungen entgegenzuwirken - halten Sie beide Hände bereit.
Achten Sie darauf, dass Ihr Körper im Gleichgewicht ist und dass Sie einen sicheren Stand haben.
In Fällen, in denen Hilfsmittel zum Aufnehmen des Reaktionsdrehmomens erfolderlich sind, wird empfohlen, wann immer möglich eine Aufhängungsvorrichtung zu verwenden.Falls dies nicht möglich ist, werden Seitengriffe fur Maschinen mit geradem Griff und Maschinen mit Pistolengriff empfohlen. In jedem Fall wird empfohlen, Hilfsmittel zur Aufnahme des Reaktionsdrehm- ments zu verwenden, wenn es großer ist als 4Nm bei Maschinen mit geradem Griffen, großer als 10Nm bei Maschinen mit Pistolengriff und großer als 60Nm bei Winkelschraubern.
Geben Sie die Befehlseinrichtung zum In-Gangoder Stillsetzen im Fall einer Unterbrechung der Energieversorgung frei.
Verwenden Sie nur die vom Hersteller empfohlenen Schmiermittel.
Finger konnen in Mutterndrehern mit offenem Flachkopf gequetscht werden.
- Verwenden Sie das Werkzeug nicht in engen Räumen und achten Sie darauf, dass ihre Höhe nicht zwischen Maschine und Werkstück gequetscht werden, insbesondere beim Abschrauben.

Gefährdungen durch wiederholte Bewegungen

■ Bei der Verwendung einer Maschine für Schraubverbindungen kann der Bediener bei der Ausführung arbeitsbezogener Tätigkeiten unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen erfahren.
- Nehmen Sie für die Arbeit mit dieser Maschine eine bequeme Stellung ein, achten Sie auf sicheren Halt und vermeiden Sie umgūnstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener soll während lang dauernder Arbeiten die Körper-haltung verändern, wasHELPen kann, Unannehmlichkeiten und Ermüdung zu vermeiden.
Falls der Bediener Symptome wie z. B. andauerndes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit an sich wahrnimmt, sollen these warnenden Anzeichen nicht ignoriert werden. Der Bediener solle einen qualifizierten Mediziner konsultieren.

Gefährdungen durch Zubehörteile

Trennen Sie die Maschine von der Energieversorgung, bevor das Maschinenwerkzeug oder Zubehörteil gewechselt wird.
Berühren Sie nicht Fassungen oder Zubehörteile während des Schlagvorgangs, weil die Gefährung durch Schneiden, Verbrennen oder Verletzungen durch Schwingungen erhöhen kann.
- Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der vom Hersteller der Maschine für Schraubverbindungen empfohlenen Großen und Typen; verwenden Sie keine anderen Typen oder Großen der Zubehörteile und Verbrauchsmaterialien.
Verwenden Sie ausschließlich Schlagfassungen in gutem Arbeitszustand, Denn ein mangelhafter Zustand von Handfassungen und Zubehörteilen kann dazu führen, dass diese bei der

Sicherheitshinweise für Druckluftwerkzeuge

Verwendung mit Schlagschraubern zerbrechen und herausgeschleudert werden.

Gefährdungen am Arbeitsplatz

Ausrutschen, Stolpern und Stürzen sind Hauptgründe für Verletzungen am Arbeitsplatz. Achten Sie auf Oberflächen, die durch den Gebrauch der Maschine rutschig geworden sein konnen, und auf durch den Luft- oder den Hydraulikschlauch bedingte Gefährdungen durch Stolpern.

Gehen Sie in unbekannten Umgebungen mit Vorsicht vor. Es konnen versteckte Gefährdungen durch Stromkabel oder sonstige Versorgungsleitungen gegeben sein.

Die Maschine für Schraubverbindungen ist nicht zum Einsatz in explosionsgefahrdeten Atmosphären bestimmt und nicht gegen den Kontakt mit elektrischen Stromquellen isoliert.

Stellen Sie sichere, dass keine elektrischen Leitungen, Gastrohrleitungen usw. vorhanden sind, die im Fall der Beschädigung durch die Verwendung der Maschine zu einer Gefährung führen konnten.

Gefährungen durch Staub und Dämpfe

Die beim Einsatz der Maschinen für Schraubverbindungen entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z.B. Krebs, Geburtsfehler, Asthma und / oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen.
In die Risikobewertung sollen den bei der Verwendung der Maschine entstehende Staub und der darauf möglicherweise aufwirbelnde vorhandene Staub einbezogen werden.
Die Abluft ist so abzufahren, dass die Aufwirbelung von Staub in einer staubgefällten Umgebung auf ein Mindestmaβ reduziert wird.

Falls Staub oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freisetzung zu kontrollieren.
Alle zum Aufgangen, Absaugen oder zur Unterdrückung von Flugstaub oder Dampfen vorgesehenen Einbau- oder Zubehorteile der Maschine sollen den Anweisungen des Herstellers entsprechend ordnungsgemäß eingesetzt und gewartet werden.
Verwenden Sie eine Atemschutzausrüstung.

Gefährungen durch Lärm

Die Einwirkung hoher Larmpegel kann bei ungenügendem Gehorschutz zu dauerhaften Gehorschaden, Gehorverlust und anderen Problemen, wie z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen.
Es ist unerlösslich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzufahren und geeignete Regelungsmechanismen umzusetzen.
Zu den für die Risikominderung geeigneten Regelungsmechanismen gehören Maßnahmen wie die Verwendung von Dammstoffen, um an den Werkstücken auftretende Klingelgeräische zu vermeiden.
Verwenden Sie eine Gehorschutzausrüstung.
Die Maschine für Schraubverbindungen ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötie Erhöhung der Lärmpegel zu vermeiden.
Verfügt die Maschine für Schraubverbindungen über einen Schalldämpfer, ist stets sicherzustellen, dass dieser beim Betrieb der Maschine für Schraubverbindungen vor Ort ist und sich in einemGNU Arbeitszustand befindet.
Die Verbrauchsmaterialien und das Maschinenwerkzeug sind den Empfehlungen dieser Anleitung entsprechend auszuwahlen, zu warten und zuersetzen, um eine unnötige Erhöhung des Lärmpegels zu vermeiden.

PARKSIDE

63 DE/AT/CH

Sicherheitshinweise für Druckluftwerkzeuge / Inbetriebnahme

Gefährungen durch Schwingungen

Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.
Halten Sie ihre Hande von den Fassungen der Mutterndreher fern.
Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie ihre Handewarm und trocken.
Falls Sie feststellen, dass die Haut an ihren Fingern oder Handen taub wird, kribbelt, schmerzt oder sich weiß verfürtbt, stellen Sie die Arbeit mit der Maschine ein und konsultieren Sie einen Arzt.
Die Maschine für Schraubverbindungen ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötie Verstärkung der Schwingungen zu vermeiden.
- Verwenden Sie keine verschlissenen oder schlecht passenden Fassungen und Veränderungen, daß dies mit hoher Wahrscheinlichkeit zu einer erheblichen Verständung der Schwingungen führt.
Die Verbrauchsmaterialien und das Maschinenwerkzeug sind den Empfehlungen dieser Anleitung entsprechend auszuwahlen, zu warten und zu ersetzen, um eine unnötige Verständung der Schwingungen zu vermeiden.
Wenn möglich, sollen Muffenfittings verwendet werden.
Nutzen Sie zum Halten des Gewichts der Maschine, wann immer möglich, einen Ständer, einen Spanner oder eine Ausgleichseinrichtung.
Halten Sie die Maschine mit nicht allzu festem, aber sicheren Griff unter Einhaltung der erforderlichen Hand-Reaktionskräfte, Denn das Schwingungsrisiko wird in der Regel mit zunehmender Griffkraftgröße.

Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen

Druckluft kann ernsthafte Verletzungen verursachen.

• Wenn die Maschine nicht in Gebrauch ist, vor dem Austausch von Zubehörteilen oder bei

der Ausführung von Reparaturarbeiten ist stets die Luftzufuhr abzusperren, der Luftschlauch drucklos zu machen und die Maschine von der Druckluftzufuhr zu trennen.

• Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen.

Umherschlagende Schläuche konnen ernsthafte Verletzungen verursachen. Überprüfen Sie daher immer, ob die Schläuche und ihre Befestigungsmittel unbeschädigt sind und sich nicht gelöst haben.

Kalte Luft ist von den Händen fortzuleiten. Erwenden Sie bei Schlag- und Impulsschraub ern keine Schnellverschlusskupplungen am Werkzeug einlass. Verwenden Sie für Schlauchanschlüsse mit Gewinde nur solche aus geharteten Stahl (oder einem Werkstoff von vergleichbarer Stoffestigkeit).
Falls Universal-Drehkupplungen (Klauenkupp-lungen) verwendet werden, müssen Arretierstiffe eingesetzt werden und verwenden Sie Whip-check-Schlauchsicherungen, um Schutz fur den Fall eines Versagens der Verbindung des Schlauchsmit der Maschine oder von Schlauchen unteri-nander zu bieten.
Sorgen Sie davon, dass der auf der Maschine angegebene Höchstdruck nicht übersritten wird.

Bei drehmomentgeregelten Maschinen mit kontinuierlicher Rotation hat der Luftdruck Sicherheitsrelevante Auswirkungen auf die Leistung. Daher,müssen Anforderungen an die Länge und denDurchmesser des Schlauches festgelegt werden.

Tragen Sie mit Luft arbeitende Maschinen mials am Schlauch.

Inbetriebnahme

Hinweis: Das Gerät ist nach Montage des Stecknippels betriebsbereit.

- Steckschlüsselaufsätze oder Bit einsetzen

ACHTUNG! Setzen Sie den gewünschten Steckschluss immer ein, bevor Sie das Gerät

64 DE/AT/CH

PARKSIDE

Inbetriebnahme

an Ihr Druckluftsystem anschlieben. Trennen Sie immer die Druckluftzufuhr vom Druckluftanschluss 2, bevor Sie Steckschlusselaufsätze aufsetzen oder wechseln.

Stecken Sie den passenden Steckschlussauf-satz 13, gegebenenfalls mit Veränderungsauf-satz 8 auf den Antrieb.
Schieben Sie den Steckschlusslaufsdüber die Vierkantaufnahme 7 des Antriebs.
Achten Sie daraufuf, dass sich der Sprengring in der Nut des Steckschlüsselaufsatzes 13 arretiert.
Verwenden Sie ausschließlich Steckschlussaufsätze mit der in Abbildung A angegebenen Große 1/2".
Achten Sie unbedingt daraufuf, dass die verwendenten Steckschlüsselaufsätze 13 ohne Schaden sind. Beschädigte oder nicht passende (nicht geeignete) Steckschlüsselaufsätze 13)dürfen keinesfalls verwendet werden.

Anschlüsse vornehmen

Hinweis: Verwenden Sie nur Anschlusssschläuche mit einem Innendurchmesser von mindestens 9 mm.

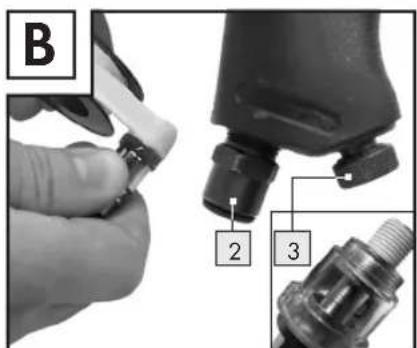

Wickeln Sie zuerst etwas Teflonband (nicht im Lieferumfang enthalten) um die äußeren Gewinde des Stecknappels 9 und des Ölers 11 (siehe Abbildung B).

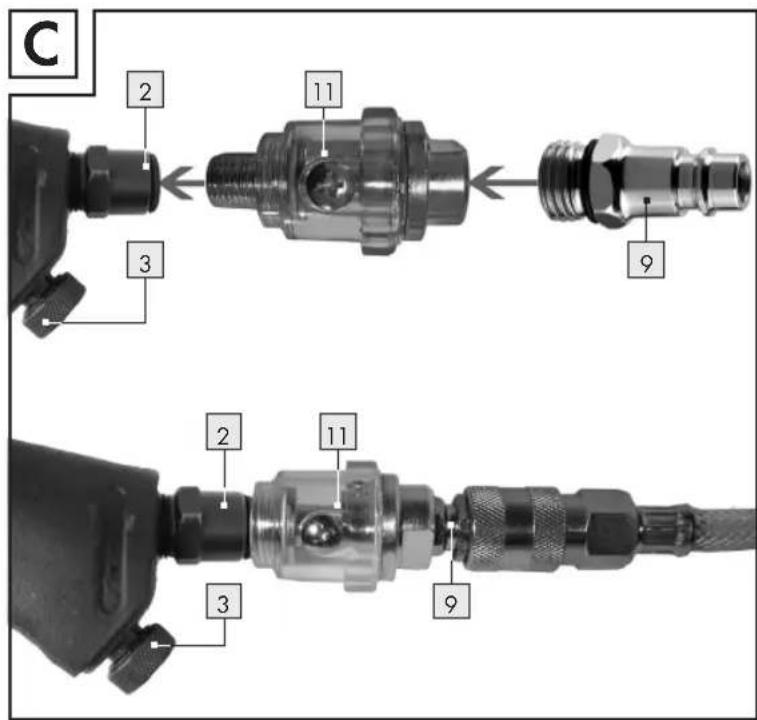

Schrauben Sie nun den Stecknipp in das Gewinde des Ölers (siehe Abbildung C).
Ziehen Sie diese Verbindung mit mäßiger Kraft unbedingt mit Hilfe eines Gabelschlusses fest.
Drehen Sie nun den Verbund aus Oer und Stecknippel 9 in den Druckluftanschluss 2 des Schlagschraubers (s. Abb. C).
Ziehen Sie diese Verbindung ebenfalls mit Hilfe eines Gabelschluss nach.
Drucken Sie nun den Druckluftschlauch mit ein weniger Krafteinsatz auf den Stecknippel 9 bis der Schlauch einrastet.

ACHTUNG!

HTUNG! Achten Sie unbedingt auf den festen Sitz des Druckluftschlauches. Ein gelöster und unkön

trolliert umherschlagender Schlauch birgt große Gefahr. Achten Sie ebenso auf den festen Sitz der beiden Schraubverbindungen zwischen Oler 11, Kupplungsstück und Gerat.

- Druckluft einstellen

Hinweis: Das Gerät ist für einen Betriebsdruck von bis zu 6,3 bar und einen Kompressor mit einem Luftvolumen von mindestens dem in den technischen Daten angegebenen Wert ausgelegt. Bedenken Sieitte beim Einstellen des Luftdrucks,dass der Druck bei einer Schlauchlange von 10 m und einem Innendurchmesser von 9 mm um ca. 0,6 bar absinkt.

Verwenden Sie nur gefilterte, geschmierte und regulierte Druckluft.

Drehmoment einstellen

Wahlen Sie am Drehmomentregler den passenden Drehmomentbereich aus, indem Sie diesen zum Gehäuse drücken und他们在drehen, bis er in der gewündsten Stellung einrastet.
Achten Sie daraufuf, dass der anliegende Arbeitsdruck des Kompressors zwischen 5 und 6,3 bar liegt.

Hinweis: Der optimale Druck liegt bei 6,3 bar. Bei nur 5 bar anliegendem Druck oder bei einer unzureichenden Luftmenge kann das maximale Drehmoment nicht erreicht werden.

Stellung
1 (schwach, min.)
2 (normal)
3 (stark)
4 (extra stark, max.)

In Betriebnehmen

Betätigen Sie den Abzug um das Gerät in Betrieb zunehmen.
Lassen Sie den Abzlos, um das Gerä auszuschalten.

PARKSIDE

65 DE/AT/CH

Inbetriebnahme/Nach der Inbetriebnahme/Wartung

Drehrichtungändern

Achtung! Das Gerat muss vollständig zum Stillstand gekommen sein, bevor Sie die Drehrichtungändern.

ACHTUNG! Eine in die andere als die erwartete Richtung drehende Maschine kann gefährlich sein. Achten Sie darauf, was Sie tun und seinen Sie stets vorsichtig.

Hinweis: Der Schlagschrauber ist für Rechts-/ Links-Lauf ausgelegt. Mit Hilfe des Umlenkbolzens [6] konnen Sie die Drehrichtigung des Schlagschraubers ändern.

Drücken Sie den Bolzen nach vorne in Richtung der Kennzeichnung „F" ("Forward / Fasten"), um den Rechtslaufmodus einzustellen. Nun konnen Sie beispelsweise Schrauben anziehen.
Drücken Sie den Bolzen nach hinten in Richtung der Kennzeichnung „R" ("Reverse / Release"), so dass dieser auf der Rückseite des Gerätes heraussteth, um den Linklaufmodus einzustellen. Nun können Sie beispelsweise Schrauben lose.

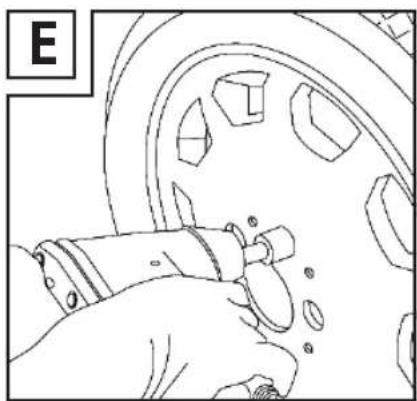

Gerät richtig halten

Dieses Gerät wiegt 2,1 Kilo.

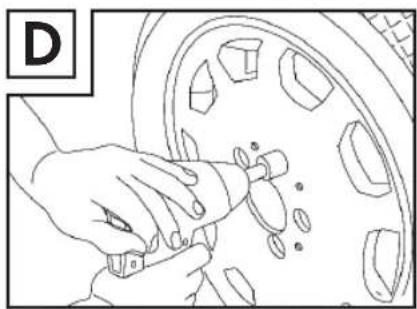

Halten Sie das Gerät mit beiden Händen, um eine sichere Bedienung zu gewährleisten (s. Abb. D).

Nach der Inbetriebnahme

Nach getaner Arbeit muss das Gerät vom Druckluftanschluss 2 getrennt werden.

Schalten Sie den Kompressor aus.
Um eventuell vorhandene Reste von Druckluft abzubauen, ist der Abzug 4 des Gerates kurz zu betätigten.
Ziehen Sie nun die Sicherung der Anschlusskuppplung an Ihr dem Druckluftschlauch nach hinten.
Lösen Sie nun den Schlauch vom Stecknippe.
A WARNUNG! Seien Sie vorsichtig beim Ablegen des Gerätes. Legen Sie das Gerät immer so ab, dass es nicht auf dem Abzug zum Liegen kommt. Unter Umständen könnte die ein

versehentliches Aktivieren des Gerätes nach sichziehen, was wiederum zu Gefahren führen konnte.

Wartung

ACHTUNG! Die Wartungarf nur von unterwiesenen Personen durchgefuhrt werden. Eine lange Lebensdauer und einen störungsfreien Betrieb dieseres Qualitätsproduktes wird durch die Einhaltung der hier angegebenen Wartungshinweise garantiert.

Das Gerät bei Wartungs- und Pflegearbeiten von der Druckluftquelle trennen.
Prufen Sie bei jeder Wartung den Zustand Ihres Verbrauchsmaterials und Zubehors.
Hinweis: Für eine reibungslose Funktion Ihres Gerätes sind eine tögliche Reinigung und eine regelmäßige Schmierung dringend erforderlich.
Hierfüritte nur spezielles Werkzeugol mit hoher Viskositat (dunnflussig) verwenden. Geeignet sind Druckluftgeräteole oder Motorenöl SAE10-20.
ACHTUNG! Verwenden Sie keine anderen (insb. zähflüssigere) Schmiermittel. Ansonsten besteht die Gefahr von Funktionstörungen oder dauerhaften Schäden.

Um die Schmierung vorzunehmen bieten wir Ihnen folgende Möglichkeit:

a) über den Oler 11
Befüllen Sie den mitgelieferten Ölmit etwas Öl, indem Sie zunachst die Einlassschraube aus dem Öler drehen.
Bringen Sie den Ödet nun wie im Kapitel „Anschlüsse vornehmen" beschrieben in der Druckluftzufahr an.

b) über einen Nebelöler

Wenn Sie über eine komplette Wartungseinheit mit Nebelöler an Ihr Kompressor verfügen, müssen Sie den Öler nicht unbedingt montieren.

Schrauben Sie zur Verwendung des Nebelölers den Stecknippel 9 direkt ins Gerät und verbinden diesen mit ihrem Druckluftschlauch.

c) vonHand
Alternative können Sie Ihr Gerät auch von Hand olen (nicht empfohlen).
Lösen Sie dazu die Verschlusssschraube der ÖI-Einfüllöffnung 5.

Wartung/Reinigung und Pflege/Fehlerbehebung

Geben Sie vor jeder Inbetriebnahme des Druckluft-Werkzeuges 3-5 Tropfen Öl in den Druckluftanschluss und in die Öl-Einfüllöffnung 5.
War das Druckluft-Werkzeug mehrere Tage nicht in Betrieb, müssen Sie vor dem Einsatzen 5-10 Tropfen Öl in den Druckluftanschluss 2 und die Öl-Einfüllöffnung 5 geben.

Hinweis: Für eine möglichst lange Lebensdauer ist es für Druckluftgeräte unumganglich, sie regelmäßig zu olen. Wir empfehlen eine konstante Ölung durch den mitgelieferten Öler [11].

Lagern Sie ihre Druckluftwerkzeuge / -geröneur in trockenen Räumen.
Neben den zuvor beschriebenen Ölungs- und Reinigungsrarbeiten sind keine weiteren Wartungsarbeiten erforderlich.

Reinigung und Pflege

Reinigen Sie das Werkzeug nur mit einem trockenen Tuch.
Verwenden Sie zur Reinigung keinesfalls Flüssigkeiten wie Benzin, Lösungsmittel oder Wasser.
Es durren keine Flüssigkeiten in das Innere des Gerates gelangen.

- Fehlerbehebung

Hinweis: Für eine möglichst lange Lebensdauer ist es für Druckluftgeräte unumganglich, sie regelmäßig zu ölen. Wir empfehlen eine konstante Ölung durch den mitgelieferten Öler [11].
Prufen Sie nach jedem Wartungsvorgang, ob das Geräteverhalten noch dem Ursprünglichen entspricht.

Störungen Mögliche Ursachen Maßnahme
Schlagschrauber arbeitet nicht	Abzug 4 nicht gedrückt Drücken Sie den Abzug 4
	Keine Druckluftversorgung Gegebenenfalls Kondensat aus Schlauch (Wassersack) ablassen
	Knickstellen im Schlauch beseitigen
	Stellen Sie den Druckluftanschluss 2 her
	Leck im Druckluftsystem Lecken beseitigen
	Defekter Kompressor Stellen Sie Sicher, dass der Kompressor Druckluft lie-fert. Kompressor gegebenenfalls von qualifiziertem Fachpersonal instand setzen halten
	Defekt im Inneren des Druckluftgerätes Druckluftgerät von qualifiziertem Fachpersonal instand setzen halten
Schraube wird nicht fest angezogen	Luftdruck zu gering Luftdruck erhöhen.ACHTUNG! Überschreiben Sie niemals den maximal zulässigen Betriebsdruck des Druckluftgerätes!
Schraube wird nicht gelöst	Drehmoment zu niedrig Drehmomentregler 3 in höhere Stellung drehen
	Schraube verroster Schraube mit Rostlöser behandeln

PARKSIDE

67 DE/AT/CH

Hinweise zu Garantie und Serviceabwicklung

- Hinweise zu Garantie und Serviceabwicklung

Garantie der Creative Marketing Consulting GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mangeln thesees Produktstehen Ihnen gegen den Verkäufer des Produktsgesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

- Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benoigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden konnen oder fur Beschädigungen an zerbrechlichen

Teilen, z.B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind.

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungenbau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN) als Nachweis für den Kauf bereit.

Die Artikelnummer entnahmen Sieitte dem Typenschild,einer Gravur,dem Titelblatt ihrer Anleitung (unter links) oder dem Aufkleber auf der Rück-oder Unterseite.

Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeitelte Service Anschrift übersenden.

Hinweis:

Auf www.lidl-service.com können Sie diese und weitere Handbuchere, Produktvideos und Software herunterlagen.

.../ Umwelthinweise und Entsorgungsangaben / EG-Konformitätserklärung

So erreichen Sie uns:

DE, AT

Name: C. M. C. GmbH

Internetadresse:www.cmc-creative.de

E-Mail:[e-mail]

(Normal-Tarif dt. Festnetz)

Fox: [phone]

Sitz:Deutschland

IAN 285198

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist.
Kontaktieren Sie zunachst die oben benannte Servicestelle.

Adresse:

C. M. C. GmbH

Katharina-Loth-Str. 15

66386 St. Ingbert

Deutschland

Umwelthinweiseund Entsorgungsangaben

Gerät, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie das Druckluftwerkzeug nicht in den Hausmull, ins Feuer oder ins Wasser. Wenn möglich, sollenn nicht mehr Funktionstüchtige Geräte recyclelt werden. Fragen Sie ihren lokalen Handler um Hilfe.

EG-Konformitätserklarung (C

Wir, die

C. M. C. GmbH

Dokumentenverantwortlicher: Marc Uhle

Katharina-Loth-Str. 15

66386 St. Ingbert

erklären in alleiniger Verantwortung, dass das Produkt

Druckluft-Schlagschrauber

Artikelnummer: 2046

Herstellungsjahr: 2017/34

IAN:285198

Modell: PARKSIDE DRUCKLUFT

den wesentlichen Schutzanforderungen genugt, die in den Europäischen Richtlinien

Maschinen Richtlinie

EG-Richtlinie 2006/42/EG

und deren Änderungen festgelegt sind.

Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:

EN ISO 11148-6:2013

St. Ingbert, 15.05.2017

i. V. Marc Uhle

Dokumentationsbevollmächtigter

PARKSIDE

69 DE/AT/CH

C.M.C.GmbH

Katharina-Loth-Str.15

66386 St. Ingbert

Deutschland

Last Information Update · Tilstand of information

Version des informations - Stand van de informatie

Stand der Informationen: 05/2017

Ident.-No.: PDSS310A3052017-6

IAN285198

6
