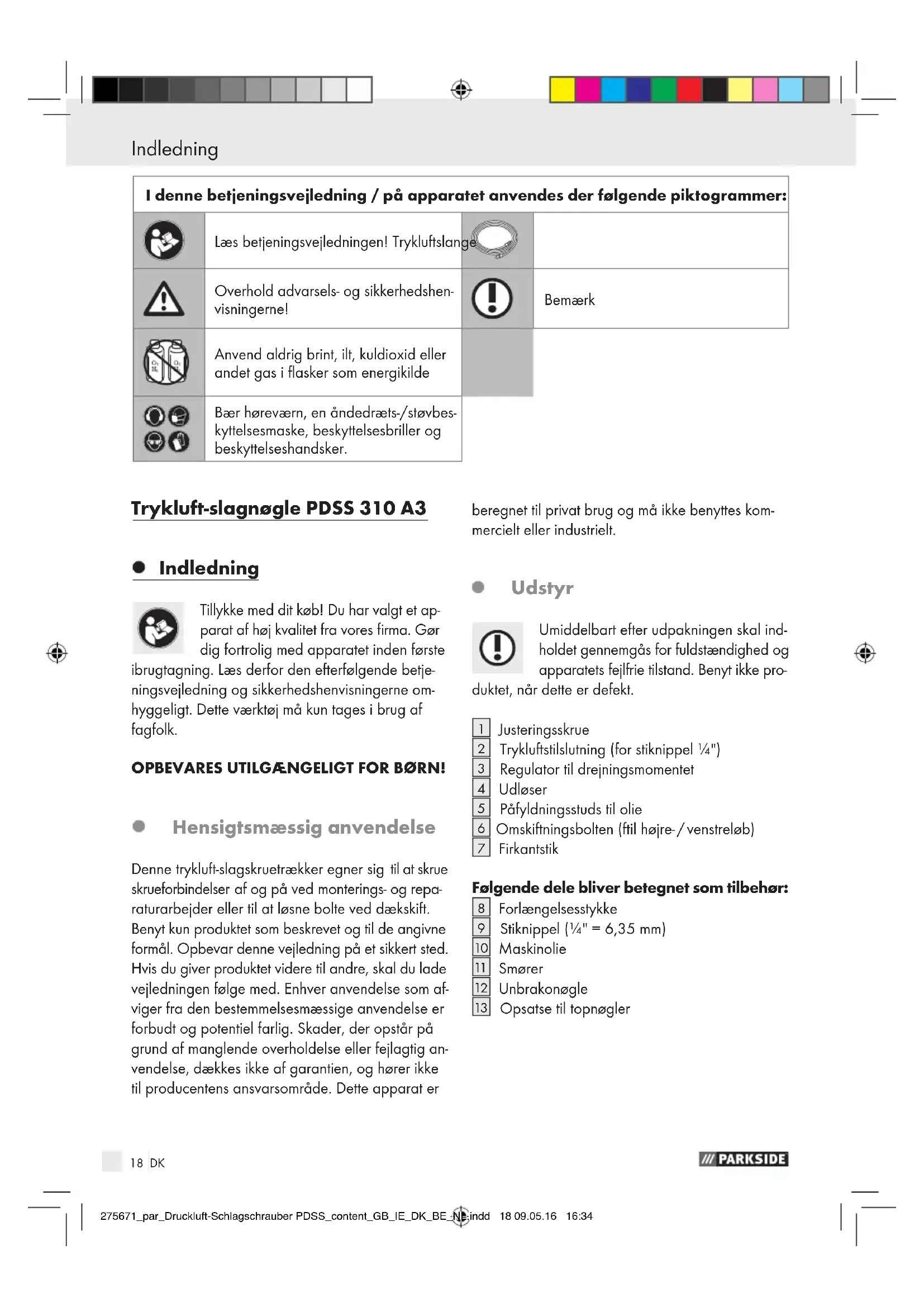

Indledning

I donne betjeningsvejledning / på apparatet anvendes der følgende piktogrammer:
	Læs betjeningsvejledningen! Trykluftslange
	Overhold advarsels- og sikkerhedshen-visningerne!		Bemærk
	Anvend aldrig brint, ilt, kuldioxid eller andet gas i flasker som energikilde
	Bær høvrearn, en øndedræts-/støvbes-kyttesesmaske, beskyttelsenbriller og beskyttelsenshandsker.

Trykluft-slagnøgle PDSS 310 A3

- Indledning

Tillykke med dit kob! Du har valgt et apparat af hoj kvalitet fra vores firma. Gor dig fortrolig med apparatet inden forste

ibrugtagning. Læs derfor den afterfolgende betjeningsvejledning og sikkerhedshenvisingerne omhyggeligt. Dette værktøj ma kun tages i brug af fagfolk.

OPBEVARES UTILGÄNGELIGT FOR BØRN!

Hensigtsmaessig anvendelse

Denne trykluft-slagskrueetrækker egner sig til at skrue skrueforbindelser af og pa ved monterings- og repa raturarbejder erler til at lnsne bolte ved daekskift. Benyt kun produktet som beskrevet og til de angivne formål. Opbevar这几个 vejledning pa et sikkert sted. Hvis du giver produktet videre til andre, skal du lade vejledningen ffolge med. Enhver anvendelse som af viger fra den bestemmelsesmaessige anvendelse er forbudt og potentielfarlig. Skader, der opstår pa grund af manglende overholdelse erler fejlagtg anvendelse, dækkes ici of garantien, og hører ici til producentens ansvarsområde. Dette apparat er

beregnet til privat brug og må ikke benyttes commerciertller industrielt.

Udstyr

Umittelbart after udpakningen skal indholdet gennemgås for fuldstaendighed og apparatets feilfrie tilstand. Benyt ikke pro

duktet, nár dette er defekt.

1 Justeringsskrue
2 Trykluftstilslutning (for stiknippel 1 / 4
3 Regulator til drejningsmomentet
4 Udløser
5 Pafyldningsstuds til olie
6 Omskiftningsbolten (ftil hajre-/venstrelob)
7 Firkantstik

Folgende delbe bliver betegnet som tilbehør:

8 Forlaengelsesstykke
Stkinnppel (1 / 4^ = 6,35mm)
10 Maskinolie
11 Smorer
12 Unbrakongle
13 Opsatse til topnogler

Indledning / Sikkerhedsanvisninger til trykluftværktog

Tekniske data

Luftforbrug: ca. 350 l/min

Driftstryk: maks. 6,3 bar

Firkantstik: 12'' (12,7 mm)

Tryklufttilslutting: 14 (6,35 mm)

Stik til apparat: 12''(12,7mm)

Maks. drejningsmoment: 310 Nm

Omdrejningstal maks.: 7000 min

Ydelse: 0,354 kW

Vaegt: ca. 2105 g

Luftforsyning: via serviceenhed med

filtertrykformindsker og olieforstover

Pakraevet luftkvalitet: renset, kondensatfri og olietaget

Kompressorer: med mindst 50 I kedel-volumen

Stjoværdier (i henhold til

EN ISO 15744): ca. bA: 84,4dB(A)

ca. LwA: 95,4 dB(A)

Usikkerhed K: 3 dB

Vibration

(i henhold fil EN 28927-2): 3,3m / s^2

Usikkerhed: 0,82m / s^2

Sikkerhedsanvisninger til trykluftværktøj

När du benyttur lufttrykvaerktøj skal grundlaeggende sikkerhedsforanstaltninger overholds, for at udelukke risikoer for ild, stromslag aller tilskadekomst af personer. Inden den feste ibrugtagning bedes du lase og overholde henvisningerne i betjeningsvejledningen, som br opbevarres et sikkert sted. Producenten kan/DDE til ansvar overfor materielle skader og persorskader, der opstar, fordi betjeningsvejledningen/DDE er blevet overholdt.

De angivne farer gælder for den almene brug af trykluftslibere- og save, der betjenes med händen. Derudover skal brugeren dog selv bedømme de specielle risikoer, der kan opstå ved hver enkel anvendelse.

RISIKO! Hold hænderne og andere kripsdele væk fra de roterende dele.

Overholds dette ici, er der risiko

for tilskadekomst.

FARE FOR KVAESTELSER!

Hold deres hænder fjern fra modlageret under driften (f.eks. ringnogler). Dette gælder saerigt ved lösning af skruer under trange arbejsfor-hold.

FARE FOR SKADE! Afbryd

trykluftstilforslen inden udskiftning af værktj, indstellings- og vedligeholdelseasarbejder.

EKSPLOSIONSFARE!

Benyt aldrig benzin aller andre brændbare væsker til renssning af trykluftsapparatet! Resterende dampe i trykluftsapparatet kan via gløder flamme op og forårsage en eksplosion. Apparatet måkke anvendes i eksplosionstruede omgivelser, hvor der befinder sig brændbare væsker, luftarter eller støvpartikler. Bearbejd ingen materialer, som potentiel er aller kan vaere let antændelige aller eksplosive.

Det er vigtigt, at du laeser og forstar sikkerheds-anvisningerne for indbygning,ibrugtagning, reparatur, eftersyn og udskiftning af tilbehorsdele ligesom for arbejdet i naerheden af maskinen til skrueforbindelse. Ellers kan det resultere i alvorlige kvestelser.

Maskinen til skrueforbindelser bør udelukkende indstelleres, indstilles og benyttles af kvalificerede og uddannede brugere.

Du ma ikke foretageændringer på maskinen til skrueforbindelser.ændringer kan indskraenke sikkerhedsanvisningernes virkning og forhje risikoerne for brugeren.

Sikkerhedsanvisningerne må ikke gå tabt - giv dem til brugeren.

Anvend aldrig en maskine til skrueforbindelser, der er beskadiget.

Maskinerne skal jævnigt til eftersyn for at sikre, at alle nødvendige beregningsværdier og mærkninger som f.eks. afmålingsomdrejningstallet aller det nominelle lufttryk er let laesige på maskinen.

Den brugeren skal opsoge producenten for at fá reserveetiketter til afmærkning, hvis det skulle vare nødvendigt.

Sikkerhedsanvisninger til trykluftværktoj

Anvend kun apparatet til de anvendelsesomrder, som det er konciperet til.
Apparatet mä ici udsættes for overbelastning.
Anvend aldrig hydrogen-, itt-, kuldio

xid-ller anden gas som energikilde til dette redskab, da dette kan medfore en eksplosion og dermed alvorlig tilskadekomst.

Apparatet skal vedligeholdes og rengores regelmaessigt som foreskrevet (se kapitlet „Rengoring og pleje").
Kontroller apparatet for eventuelle beskadigelser inden ibrugtagningen. Kontroller inden haverug, at apparatets tilstand er upaklagelig.
Vær hele tiden koncentreret. Uventede bevægel-ser af maskinen iflg. reactionskræfter erler brud af det indsatte maskinvaerktoj eller modlageret kan fore til skader.
Der er fare for skader gennem splinter som kan flyve igennem luften med stor hastighed ved brud pa det indsatte værktj (nod).
En uventet bevægelse fra værktj i brug kan forårsage en farlig situation.
Der er risiko for kvaestelser igennem drejningsmomentet mellem modlager og emnet.
Hold dine haender fjern fra det indsatte værktog (nəd), ellers kan det resultere i kvaestelser.
Anvend kun fatninger og adapter som er i en god tilstand og egnet til brug sammen med de her beskrevne maskiner.
Undgå en unaturlig kropsholdning. Sør altid for sikkert fodfæste og god balance. På den på kan apparatet bedre kontrolleres i uventede situationer.
Sluk for apparatet, nár du ikke laengere bruger det.
or dig personligt sikkerhedsudstyr og bær altid sikkerhedsbriller. Personligt sikkerhedsudstyr, som f.eks. stovmaske, skridsikkert fodtoj, sikkerhedshjelm eller horeværn, alt after lufttrykveerktjojets art og anvendelse, nedsætter risikoen for tilskadekomst.
Beskyt slangerne imod knæk, indsnæringer, Isningsmidler og skarpe kanter. Hold slangerne væk fra varme, olie og roterende dele.
Erstat en beskadiget slange øjeblikeligt. Ein beskadiget forsyningsledning kan resultere i en

trykluftsslange, der slar omkring, hvilket dermed kan resultere i kvastelser.
Undlad at bruge apparatet, hvis du er traat eller under indflydelse af narkotika, alkohol eller medikamenter. Et ojebliks uopmaerksohmed under benyttelse af apparatet kan fore til alvorlige kvaestelser.
Undgå direkte at indände det brugte luft. Undgå at få det brugte luft i øjnene. Udblænsningsluften fra trykluftsapparatet kan indeholde vand, olie, metalpartikler eller snavs fra kompressoren. Det kan vare sundhedsfarligt.
A ANVARFO:SIGTIG, NAR
DU LæGGER APPARATET FRA DIG! Laeg altid apparatet fra dig, södet ikkekommen til at hvile pà udloseren. Det kan medføre, at apparatet ved et uheld aktiveres, hvilket ligeledes kan resultere i en fare.
Der ma kun benytttes egnet tilbehør. Dette kan fas hos producenten. Andet tilbehør end origi-naltilbehøret kan udlose en fare.
Anvend kun filtreret og reguleret trykluft. Stov, aetsende dampe og/eller fugt kan beskadige motoren pa et trykluftsvaerktoj.
Slangen kal vare dimensioneret til et tryk paa mindst 8,6 bar ell 125 psi, dog mindst til 150% af det maksimale tryk, der frembringes i systemet.
Værktog forsyningslangen skal vareudstyret med en slangekobling, sa trykket er helt nedbrudt, nar kob- lingsslangen bliver fjernet.
RISIKO! Undgå kontakten med en strømforende ledning. Dette apparat er ikke isoleret imod elektrisk stød.
Der mä参加会议的 nogleændringer pa værktoget uden producentens samtykke.
Værktøjet mA kun anvendes med det foreskrevne tryk (6,3 bar).
Værktøjet skal after anvendelse tages fra lufttilforslen. Det samme gæelder, nar det ikke benytttes.
Hvis værktoget ikke er luftæt eller skal sendes til reparatur, på det ikke anvendes.
Tilslut aldrig vaerktejet til en trykluftslange, hvis tryk overstiger 6,3 bar.
Dit arbejsomrade skal holds rent og varegoit belyst. Uorden og ubelyste arbejsomrader kan medfrole ulykker. Paden made kan du
