BEDIENUNGSANLEITUNG RKB850 V2 ROTEL

Figure 1: Bedienelemente und Anschlusses

Figura 1: Controles y Conexiones

Figure 2: Anschlussdiagramm

Achten Sie beim Herstellen der Verbindungen auf Folgendes:

Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschlieBlich Laufsprecher) anschlieBen.

Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.

Ferner empfehlen wir, dass

Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.

Notas Importantes

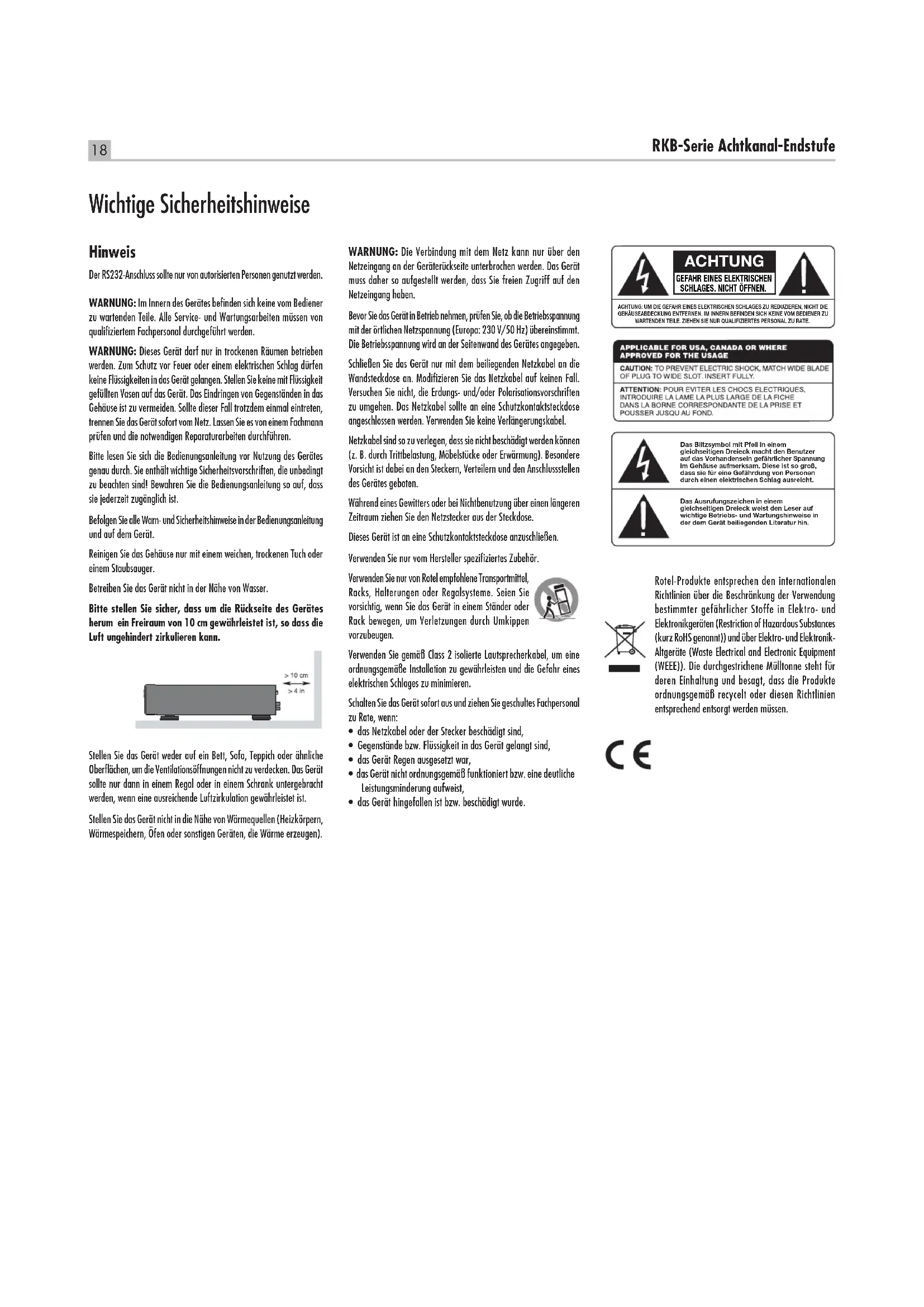

Wichtige Sicherheitshinweise

Hinweis

Der RS232-Anschluss solle nur von autorisierten Personen genutzt werden.

WARNING: Im Inner des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifizierten Fachpersonal durchgeführt werden.

WARNING: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag führen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasan auf das Gerät. Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Solte dieser Fall trozdem einmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen.

Bitte lessen Sie sich die Bedienungsanleitung vor Nutzung des Gerätes möglich durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Befolgen Sie alle Worr- und Sicherheitsimweise in der Bedienungsanleitung und auf dem Gerät.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

Betreiben Sie das Gerät nicht in der Nihe von Wasser.

Bitte stellen Sie sicher, dass um die Rückseite des Gerätes herum ein Freiraum von 10 cm gewährleistet ist, so dass die Luft ungehindert zirkulieren kann.

Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörpern, Wärmespeichern, Öfen oder sonstigen Geräten, die Wärme erzeugen).

WARNING: Die Verbindung mit dem Netz kann nur über den Netzeingang an der Gerüterückseite unterbrochen werden. Das Gerät muss dazu so aufgestellt werden, dass Sie freien Zugriff auf den Netzeingang haben.

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzpannung (Europa: 230V / 50Hz ) übereinstimmt. Die Betriebsspannung wird an der Seitenwand des Gerätes angegeben.

Schließen Sie das Gerät nur mit dem beiliegenden Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel soll eine Schutzkontaktsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden können (z. B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlussstellen des Gerites geboten.

Während eines Gewitters oder bei Nichtbenutzung über einen längeren Zeitraumziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät ist an eine Schutzkontaktsteckdose anzuschlieben.

Verwenden Sie nur vom Hersteller spezifizierte Zubehör.

Verwenden Sie nur von Rotel empfohlene Transportmittel, Racks, Holterungen oder Regalsysteme. Seien Sie vorsichtig, wenn Sie das Gerät in einem Ständer oder Rock bewegen, um Verletzungen durch Umkippen vorzubeugen.

Verwendten Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
• das Gerät Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde.

ACHTUNG

GEFAHR EINES ELEKTRISCHEN SCHLAGS. NICH'T OFFEN

ACHUNG:UM DIE GEFAH NIES ELEKTRISCHEN SCHLAGES Z REDUZIEREN, NICKT DE GEHÄUSEABEOCKING ENTNERNEIM. IMNERN BEFINDEN S KIEVE M VEGEDIEN Z WARTENDEN TIELE.ZIEHEN SE NUI QUALIFIZIERTES PERSONAL ZU RATE.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER DES CHOCES ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Das Blitzsymbol mit Pfeil in einem gleischteitigen Dreckle macht dem Benutzer auf das Vorhandseinse gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährung von Personen durch einen elektrischen Schlag ausrecht.

Das Ausrufungszeichen in einem gehschnittlichen Drieckweit leisten der Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiglegenden Literatur hin.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschänkung der Verwendung bestimmt gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannten)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.

Inhaltsverzeichnis

Figure 1: Bedienelemente und Anschlüsse 3

Figure 2: Anschlussdiagramm 4

Wichtige Hinweise 5

Wichtige Sicherheitsinweise 18

Die Firma Rotel 19

Ein Wort zur Leistungsangabe 19

Zudieser Anleitung 19

Eine VorsichtsmaBnahmen 20

Aufstellung des Gerätes 20

Netzpannung und Bedienung 20

Netzeingang 20

Netzscholter und Betriebsanzeige 20

OFF/SIGNAL SENSE/12V TRIG-Wahlschaller 20

12V TRIGGER-Ein- und -Ausgang 21

Schutzschaltung 21

Signolanschlisse 234 21

Cinch-Einginge 21

Verlinken der Eingänge 21

Mono-Schalter 21

Pegelsteller 21

Pre Out-Ausgänge 22

Optische Eingänge 22

Laufsprecherausgabe 22

AuswahlderLaatsprecher 22

AuswahlderLaatsprecherkabel 22

Polarität und Phasenabgleich 22

AnschlieB der Laufsprecher 22

RS232-Anschluss 22

Lüfter 23

Störungssuche 23

Die Betriebsanzeige an der Gerätefront leuchtet nicht 23

Kein Ton 23

Die POWER-LED blinkt 23

Technische Daten 24

Die Firma Rotel

Unsere Geschichte begann vor über 50 Jahren. In den folgenden Jahrzehnten haben wir Hunderte von Auszeichnungen für unsere Produkte erhalten und unzähligen MenschenECHEN HÖrgenns bereitet,denen gute Unterhaltung wichtig ist.

Rotel wurde von einer Familie gegrundet, deren Interesse an Musik so groß war, dass sie beschlossen, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihren Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Mitarbeitern verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Wir fuhlen uns unserer Umwelt gegenüber verpflichtet. Und da immer mehr Elektronik produziert wird und später entsorgt werden muss, ist es von Herstellerseite besonderss wichtig, Produkte zu entwickeln, die unsere Mülldeponien und Gewässer möglichst weniger belasten.

Rotel ist stolz darauf, seinen Beitrag zu leisten. So konnten wir den Bleianteil in unserer Elektronik durch bleifreies Loten reduzieren. Unsere neuen Class-D-Verträger (nicht digital) arbeiten bis zu 5-mal effizienter als äthere Verträger-Designs, ohne damit an Leistung und Performance zu verlieren. Mit ihren geringeren Wärmeverlusten schon these Produkte nicht nur die Umwelt, sie überzeugen auch klanglich.

Last, not least ist diese Anleitung auf Recyclingpapier gedruckt.

Dies sind weniger kline, aber wichtige Schritte. Und wir forschen weiter nach Verfahren und Materialien für einen sauberen und umweltfreundlichen Herstellungssprozess.

Vielen Dank, dass Sie sich für diese Rosel-Produkt entschieden haben. Wir sind sicher, dass Sie in den nachsten Jahren viel Freude daran haben werden.

Ein Wort zur Leistungsangabe

Die Ausgangsleistung der RKB-850 und der RKB-D850 wird mit 50 Watt pro Kanal, die der RKB-8100 und der RKB-D8100 mit 100 Watt angegeben, wenn alle acht Kanäe gleichzeitig die volte Ausgangsleistung liefern.

Rotel spezifiziert die Ausgangsleistung auf diese Weise, da nach unserer Erfahrung hiermit das tatsächliche Leistungspotenzial des Receivers oder Verständers widergespiegelt wird.

Beim Vergleich der technischen Daten verschiedene Hersteller sollenn Sie sich darüber im Klaren sein, dass die Ausgangsleistung oftmals auf entsprechliche Weise angegeben wird, so dass kein direkter Vergleich möglich ist. Wir die Ausgangsleistung beispiselsweise bei einem aktiven Kanal gemessen, so liegt der Maximalwert hoher.

Die Impedanz eines Laufsprechers steht für den elektrischen Widerstand oder die Last, die er für den Veränder darstellt. Sie liegt in der Regel bei 8 oder 4 Ohm. Je geringer die Impedanz, destohigher ist die vom Laufsprecher benötigte Leistung. So ist für den Antrieb eines 4-Ohm-Laufsprechers die doppelte Leistung erforderlich wie für einen 8-Ohm-Laufsprecher.

Daher sind Rotel-Veränder so ausgelegt, dass sie mit jedem Laufsprecher mit einer Impedanz zwischen 8 und 4 Ohm arbeiten können, wobei alle Kanäle bzw. die angegebene Ausgangsleistung liefern. Da das Rotel-Design so optimiert wurde, dass der gleichzeitige Betrieb aller Kanäle möglich ist, kann Rotel die tatsächliche Ausgangsleistung für alle Kanäle angegeben.

Um in den vollen Hörgenuss zu kommt, kann dies von entscheidender Bedeutung sein. So ist beispelseweise ein einzigartiges Heimkinoerlebnis nur dann möglich, wenn alle Kanäle in der Lage sind, die volte Ausgangsleistung zu liefern.

Zudieser Anleitung

Vielen Dank, dass Sie sich für die Achtkanal-Endstufe der RKB-Serie von Rotel entschieden haben.

Die RKB-Endstufen sind ausgesprochen leistungsstark und überzeugen durch beste Audio-Performance. Dafur sorgen ein großzugig dimensioniertes Netzteil, erstklassige Bauteile und Rotels Balanced Design. Dank ihrer hohen Stromlieferfähigkeit konnen die RKB-Endstufen selbst anspruchsvolle Laufsprecher problemlos anteiben.

Beachten Sie, dass die RKB-Endstufen über eine ausgesprochen hohe Ausgangsleistung verfügen, so dass sie nur mit Laufsprechem kombiniert werden sollenn, die dieser Ausgangsleistung auch standhalten. Sollen Sie hierzu Fragen haben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhändler.

These Endstufen sind einfach zu installieren und zu bedienen. Sollen Sie bereits Erfahrung mit der Installation anderer Endstufen haben,)dürften keinerlei Probleme auftreten.Schlieben Sie einfach die gewünschten Geräte an und genieben Sie die Musik oder den Film.

Einige Vorsichtsmaßnahmen

WARNING: Um möglichn Beschädigungen Ihres Systems vorzubeugen, wenn Sie Laufsprecher oder sonstige Geräte daran anschließen bzw. davon trennen, schalten Sie ALLE Komponenten im System ab. Schalten Sie sie erst wieder ein, wenn Sie sichergestellt haben, dass alle Verbindungen ordnungsgemäß und sicher hergestellt worden sind. Achten Sie damit weitere sowie auf die Laufsprecherkabel. Lose Drahte)dürfen weder andere Laufsprecherkabel noch das Gehäuse des Verständers berühren.

Lesen Sie sich die BedienungsanleitungIBE vor der Inbetriebnahme genaury durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die ihren helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der RKB-Endstufe für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der Endstufe in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Liegt ihrer Endstufe eine Garantienforderungskarte bei, so schicken Sie diese ausgefüllt ein. Bewahren Sieitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchnehmen.

Aufstellung des Gerätes

Die Endstufe erwartt sich während des normalen Betriebes. Diese Wärme kann unter normalen Bedingungen über die Kührippen und Ventilationsöffnungen der Endstufe problemlos abgeführt werden. Die Ventilationsöffnungen an der Ober- und Unterseite führen nicht blockiert werden. Das Gerät ist möglichst an einem Ort aufzustellen, an dem rund um die Rückseite des Gerätes herum ein Freiraum von 10 cm und eine ausreichende Luftzirkulation gewährleistet ist. Beachten Sie dies beim Einbau in einen Schrank oder beim Aufeinanderstellen mehrerer Systemkomponenten.

Berücksichtigten Sie beim Aufbau das Gewicht der Endstufe. Sollen Sie die beiliegenden Rack-Halter nicht verwenden, so stellen Sie safer, dass das Regal oder der Schrank auf das vergleichsweise hohe Gewicht der RKB ausgelegt ist. Bringen Sie das Gerät möglichst in speziellem HiFi-Mobiliar unter. So konnen Vibrationen, die den Klang beeinflussen, effektiv reduziert

oder unterrückt werden. Lassen Sie sich diesbezüglich von ihrem autorisierten Rotel-Fachhandler beraten.

Netzspannung und Bedienung

Netzeingang

Herne Endstufe wird von Rotel so eingestellt, dass sie der in Ihr dem Land üblichen Wechselspannung (Europa: 230 Volt) entspricht. Diese Einstellung ist auf der Seitenplatte angezeigt.

HINWEIS: Sollen Sie mit ihrer Endstufe in ein anderes Land umziehen, kann die Einstellung der Endstufe geändert werden, so dass sie mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehen. Durch Öffnen des Endstufengehauses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

HINWEIS: Einige Produkte werden in entsprechenden Ländern verkauft, so dass mehr als ein Netzkabel beiliegt. Verwenden Sie das für Ihr Land/Ohre Region passende Kabel.

Aufgrund der hohen Aufnahmeleitung besteht die Endstufe erhebliche Strommengen. Sie ist davon direkt an eine Wandsteckdose anzuschlieben. Die RKB-Endstufe darf nur an eine Schutzkontaktsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso wie die Wandsteckdose) ausreichende Strommengen für die Endstufe sowie die anderen an sie angeschlossenen Komponenten liefern kann.

Stellen Sie sich, dass die Endstufe vor dem Anschlieben an das Netz abgeschaltet ist, sich der Netzschalter (POWER) an der Gerätefront also in der AUS-Position befindet. Verbinden Sie nun das beiliegende Netzkabel mit dem Netzeingang an der Geräterückseite und stecken Sie das andere Ende des Kabels in die Wandsteckdose.

Sind Sie für langere Zeit (wie beispelsweise während einer langen Urlaubsreise) nicht zu Hause, sollenn Sie ihre Endstufe sowie auch die anderen Audio- und Videogerate aus Sicherheitsgründen vom Netz trennen.

Netzschalter und Betriebsanzeige

Der Netzschalter ist in die Gerätefront integriert. Drücken Sieihn, um die Endstufe einzuschalten. Der Ring um den Schalter beginnnt zu leuchten und blinkt 3-mal. Er zeigt damit an, dass die Endstufe eingeschaltet ist. Drucken Sie zum Ausschalten der Endstufe erneut den Netzschalter.

HINWEIS: Decken Sie die LED um den Netzschalter mit dem selbstklebenden Ring ab, falls die blaue LED zu hell leuchten sollen.

OFF/SIGNAL SENSE/12V TRIG-Wahlschalter

Die RKB-Endstufen verfügbar an der Rückseite über einen Schalter mit drei Einstellmöglichkeiten (OFF für manuelles Einschalten des Gerätes sowie SIGNAL SENSE und 12V TRIG).

• Befindet sich der Schalter in der OFF-Position, kann die Endstufe ausschließlich manuell über den POWER-Schalter an der Gerätefront ein- und ausgeschaltet werden. Nutzen Sie diesen Modus, wenn die Endstufe an eine geschaltete Steckdose angeschlossen ist.

• Befindet sich der Schalter in der SIGNAL SENSE-Position, so schaltet sich die Endstufe automatisch ein, wenn ein Audiosignal an den Eingangen anliegt. Liegt nach etwa 10 Minuten kein Signal an, schaltet die Endstufe in die Signal Sense den Standby-Modus und die Betriebsanzeige an der Gerätefront dimmt. Der POWER-Schalter an der Gerätefront muss eingeschaltet sein, damit der Signal Sense-Modus Funktioniert. Befindet sich der POWER-Schalter in der Aus-Position, ist die Endstufe abgeschelt (unabhängig davon, ob ein Signal anliegt oder nicht).

• Befindet sich der Kippschalter in der ON-Position, wird die Endstufe automatisch eingeschiedt, wenn an der 3,5-mm- und mit IN gekennzeichneten 12V TRIGGER IN-Buchse ein 12V Trigger-Signal anliegt. Der Veränder wird in den Standby-Modus gehen und die Betriebsanzeige an der Gerätefront zu dimmen, wenn die 12-Volt-Signal nicht vorhanden ist. Über den Netzschalter an der Gerätefront konnen Sie diese Funktion übergehen, so dass sie nur Funktioniert, wenn die Endstufe vorher über den Netzschalter eingeschiedt wurde.

12V TRIGGER-Ein- und -Ausgang

An die mit IN gekennzeichnete Anschlussbuchse kann zum Ein- und Ausschalten der Endstufe ein Anschlusskabel mit 3,5-mm-Klinkensteckern zur Übertragung eines 12V Trigger-Signals angeschlossen werden. Dazu ist der oben beschriebene Kippschalter in die ON-Position zu setzen. Diese Eingang reagiert auf Gleich- oder Wechselspannungssignale von 3 bis 30 Volt.

An die mit OUT gekennzeichne Buchse kann ein weiteres Anschlusskabel mit 3,5-mm-Klinkensteckern angeschlossen werden, über das ein 12V Trigger-Signal zu anderen Komponenten geleitet werden kann. Das 12V-Ausgangssignal steht bereit, sobald ein 12V Trigger-Signal an der mit IN gekennzeichnen Buchse anliegt.

HINWEIS: Die maximale Stromstärke für den Trigger-Ausgang beträgt 10 mA.

Schutzschaltung

Die RKB-Endstufen verfügen über eine thermische Schutzschaltung und einen Überstromschutz. Hierdurch werden die Endstufen vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt.

Es ist unwahrscheinlich, dass es jemals zu einer Überlastung kommt. Sollen davon eine Störung auftreten, schaltet sich die Endstufe ab. Die POWER-LED an der Gerätefront beginnnt zu blinken.

Schalten Sie die Endstufe aus und halten Sie sie eine Minute abkühlen. Versuchen Sie, den Grund für die Störung herauszufunden und zu behehen. Beim erneuten Einsatzen der Endstufe setzen sich die Schutzschaltung automatisch zurück, und die LED leuchtet.

In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z. B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüfung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr saltenen Fällen konnen Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.

Reagiert die Schutzschaltung immer wieder, ohne dass Sie die Fehlfunktion lokalisieren können, setzen Sie sich mit ihrem autorisierten Rotel-Fachhändler in Verbindung.

HINWEIS: Beim Verkabeln und Anschlieben sollen das System generell abgeschaltet sein, um lauten Geräuschen, die weder für Ihr Gehör noch für ihre Laatsprecher gut sind, vorzubeugen.

Die RKB-Endstufe verfügbar über unsymmetrische Cinch-Eingänge, wie sie an jedem hochwertigen Audiogerät zu finden sind.

Darüber hinaus befinden sich an der Geräterückseite vier Gruppen von Stereo-Eingängen, die mit INPUT A, INPUT B, INPUT C und INPUT D gekennzeichnet sind, sowie ein Paar mit PRE OUT A gekennzeichnete Anschlussklemmen, die das an INPUT A anliegende Signal zu einer anderen Audiokomponente leiten.

Cinch-Eingänge

Für jeder der vier Verstärkerkanal-Paare stehen zwei Cinch-Eingänge zur Verfugung. Diese Cinch-Eingänge akzeptieren Audiosignale von Vorverstärkern bzw. Surround-Prozessoren. Verwenden Sie hochwertige Verbindungskabel, um eine erstklassige Klangqualität zu gewährleisten.

Verbinden Sie jeweils den Ausgang des linken Kanals Ihres Vorverstärkers mit dem Anschluss LEFT INPUT an der Endstufe. Schlieben Sie den rechten Kanal Ihres Vorverstärkers an den Anschluss RIGHT INPUT an. Stellen Sie safer, dass sich die Eingangswahlschalter rechts neben den Cinch-Eingangen in der STEREO-Position befinden.

Verlinken der Eingänge

Sie können die analogen und digitalen Eingänge auf andere Kanäle, indem Sie den LINK / Stereo-Schalter, um die Cinch-Eingänge für Kanal B, C und D an den LINK Position halten verknüpfen. Wenn dieser Schalter gesetzt, um die analoge und digitale Quelle des vorangegangenen Channel-Link wird für diesen Kanal verwendet werden. Keine Quelle-Eingang für einen Kanal erforderlich mit LINK aktiviert. Zum Beispiel, wenn Kanal C eingestellt, um die digitalen oder analogen Quelle von Kanal B LINK verwendet.

HINWEIS: Sowohl die analoge als auch die digitale an INPUT A angeschlossene Eingangsquelle kann mit INPUT B, C und D verLINKt werden.

Mono-Schalter

Die Signale des linken und rechten Cinch-Eingangs von Kanal INPUT A können zu einem Monosignal zusammengeführten werden, das dann beiden Laufsprechen zur Verpfugung gestellt wird. Auch die mit INPUT A verLINKten Kanäle sind auf MONO geschalte, wenn Sie den Schalter in die MONO-Position setzen.

Pegelsteller

Über die an der Gerätefront befindlichen Steller (einer pro Kanal) können die Pegel eingestellt und auf diese Weise an die anderen Komponenten im System angepasst werden. Über den mit INPUT A gekennzeichneten Steller wird der Pegel des Kanals INPUT A verändert, über den mit INPUT B gekennzeichneten Steller der des Kanals INPUT B usw. Die Pegelsteller an der Gerätefront sind nicht gekennzeichnet. Wenn Sie aber von vorn auf die Gerätefront schauen, so befindet sich INPUT A gazrecht, INPUT B links besoin INPUT A usw. Drehen Sie die Pegelsteller mit einem kleinen Schlitzschraubendreher im Uhrzeigersinn, um den Pegel zu erhöhen und gegen den Uhrzeigersinn, um den Pegel zu reduzieren.

Pre Out-Ausgänge

Über diese beiden Cinch-Ausgänge können die Eingangssignale unverändert zu einer anderen Audiokomponente geleitet werden. So kann z. B. eine zusätzliche Endstufe zum Betrieb weiterer Lautsprecher angeschlossen werden. Jedes Eingangssignal am Kanal INPUT A steht auch an den PRE Out-Ausgängen zur Verfügung. Diese beiden Anschlüsse werden in der Regel genutzt, wenn die Endstufe Teil eines Multiroom-Systems ist.

HINWEIS: Wir empfehlen, maximal 8 RKB-Endstufen in Reihe zu schalten.

HINWEIS: Das Drücken des MONO-Schalters hat keinen Einfluss auf die Pre Out-Ausgänge.

Optische Eingänge

Nur fur RKB-D850 und RKB-D8100

An der Geräterückseite befindet sich ein mit OPTICAL gekennzeichner Digitaleingang für jeder Kanal. Verbinden Sie die Optical PCM-Ausgabe ihrer Quelle mit diesen Buchsen. Die Digitalsignale werden decodiert und über die RKB-D850 bzw. die RKB-D8100 wiedergegeben. Die RKB kann PCM-Signale bis zu 24 Bit, 192kHz decodieren.

HINWEIS: Der mit OPTICAL gekennzeichne Eingang wird automatisch ausgewählt, sobald ein Digitalsignal erkannt wird. Einige Quellen senden weiterhin ein Signal, auch wenn kein Audiosignal übertragen wird. Beispielsweise senden eine CD-Player weiterhin ein Signal, auch wenn die CD-Wiedergabe unterbrochen oder gestoppt wurde. In einigen Fälle ist es erforderlich, die Digitalquelle abzuschalten oder)sagar das optische Kabel zu entfernen, um auf den analogen Cinch-Eingang zurückschalten zu konnen.

Laatsprecherausgabe

Siehe Abbildung 2

Die RKB-Endstufe verfügbar über vier Gruppen von Lautspricheranschlussklemmen. Diese Lautspricheranschlüsse können in entsprechenden Konfigurationen genutzt werden. In Figure (Abbildung) 2 ist nur ein Beispiel dargestellt, bei dem sechs Lautspricher zum System gehören. Bei Bedarf können die beiden nicht genutzten Kanäle zum Antrieb von zwei weiteren Lautsprichern genutzt werden.

Auswahld der Lautspecher

Die nominale Impedanz des(der) an die RKB angeschlossenen Laufsprechers (Laufsprecher) sollen mindestens 4 Ohm betragen. Sie sollen pro Ausgangskanal nicht mehr als ein Laufsprecherpaar anschließen, da die RKB-Endstufe sonst Schaden nehmen können. Die Werte für die Laufsprecherimpedanz sind sehr ungenau. Im Normalfall stellen aber nur sehr weniger Laufsprecher ein Problem für die RKB-Endstufen dar. Wenden Sie sich bei Fragen an ihren autorisierten Rotel-Fachhandler.

Auswahld der Lautsprecherkabel

Verbinden Sie die RKB und die Lautspricher über ein isoliertes, zweiadriges Kabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard „Klingeldraht" wird Funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit größem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollen den Sie die Benutzung von speziellen, hochwertigen Lautspricherkabeln erwären. Ihr autorisierter Rotel-Fachmann wird Ohnen bei der Auswahl dieser Lautspricherkabel kein worsehifen.

Polarität und Phasenabgleich

Die Polarität - die positive/negative Ausrichtung der Anschlüsse - muss für jeder Lautspeicher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtumlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bäsen.

Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedene Farbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedrucht. Unterschieden Sie zwischen positiven und negativen Leitern. Achten Sie beim Anschluss an Lautspeicher und Veränder auf die gleiche Polung.

Anschlieben der Laufsprecher

Schalten Sie vor dem Anschlieben der Lautprecher alle Komponenten aus. Die RKB verfügbar an der Rückseite über ein Paar farbig gekennzeichnete Anschlussklemmen pro Kanal. An diese Anschlussklemmen konnen blanke Drahte oder Kabelschuhe angeschlossen werden.

Führn Sie das Kabel von der RKB zu den Lausprechern. Lassen Sie genüglich Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lausprechern sicherstellen.

Bei der Verwendung von Kabelschufen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe halten unter die Anschlussklemmen und drehren die Schraubklemmen im Uhrzeigersinn fest.

Sollten die Lautspracherkabel direkt (ohne Kabelschuhe) an die Lautspracherklemmen angeschlossen werden, so entfern den Sie an den Kabelenden ca. 15mm der Isolation. Losen Sie die Polklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und steken Sie das verdritte Kabel hinter die Polklemmen. Anschließlich drehen Sie die Polklemmen im Uhrzeigersinn fest.

HINWEIS: Achten Sieitte darauf, dass die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und somit das Berühren benachbarter Drahte oder Anschlisse ausgeschlossen ist.

RS232-Anschluss

Die RKB-Endstufe kann in Automatisierungssystemen über eine RS232-Schnittstelle gesteuent werden. Der RS232-Eingang kann an der Geräterückseite über ein Standard-DB-9-Kabel (Buchse/Stecker) angeschlossen werden.

Weitere Informationen zu den Anschlussmöglichkeiten, der Software und den Betriebscodes erhalten Sie bei ihrem autorisierten Rotel-Fachhandler.

Lüfter

In die RKB-Endstufe sind zwei Lüfter integriert, durch die die vom Netzeil und den Veränderkomodulen abgegebene Wärme abgeführt wird. Die Lüfter arbeiten mit NORMALer Geschwindigkeit, wenn die RKB eingeschaltet ist und sich nicht im Standby-Betrieb befindet. Die Lüfter schalten automatisch auf HOCHGESCHWINDIGKEIT, wenn die internen Thermostat die entsprechenden Signale senden.

HINWEIS: Je nach Aufstellungsort kann es sein, dass die Lüfter regelmäßigerereinigt werden müssen, um eine ordnungsgemäße Belüfung saferzustellen. Lassen Sie sich diesbezüglich von Ihr autorisierten Rotel-Fachhändler beraten.

Störungssuche

Die meisten Probleme sind in Audiosystemen auf fehlerhafte oder verkehrte Anschlüsse zurückzuführen. Tritt ein Problem auf, isolieren Sie den problematischen Bereich, prüfen die Einstellungen der Bedienelemente,uchen nach der Ursache für die Störung und nehmen die erforderlichen Änderungen vor. Ist kein Ton zu horen, so gehen Sie folgendermaßen vor:

Die Betriebsanzeige an der Gerätefront leuchtet nicht

Die RKB-Endstufe besteht keine Netzstrom. Prufen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose. Stellen Sie sich, dass der Netzschalter an der Gerätefront gedrückt wurde (EIN-Position). Nutzen Sie die 12V Trigger-Funktion, so stellen Sie sich, dass am 12V TRIGGER IN-Anschluss an der Rückseite ein Trigger-Signal anliegt.

Kein Ton

Bekommen die Endstufe Strom und ist trotzdem kein Ton zu horen, prufen Sie die POWER-LED an der Gerätefront. Blinkt sie,lesen Sie den Abschnitt unter. Falls nicht, prufen Sie alle Verbindungen und die Einstellungen der angeschlossenen Komponenten.

Die POWER-LED blinkt

Die POWER-LED an der Gerätefront blinkt, wenn die Schutzschaltkreise der RKB reagieren. Dies kommt in der Regel nur vor, wenn beispielsweise die Ventilationsöffnungen verdeckt sind, die Verkabelung zu den Lautsprichern nicht ordnungsgemäß ist oder die Endstufe extrem belastet wurde. Schalten Sie das System aus und warten Sie, bis die Endstufe sich abgekühlt hat. Anschließend drücken Sie den Netzschalter an der Gerätefront ein und aus, um die Schutzschaltungen zurückzusetzen. Kann die Störung dadurch nicht beseitigt werden oder tritt sie erneut auf, liegt das Problem im System oder in der Endstufe selbst.

Technische Daten

RKB-850

Dauerausgangsleistung 50 Watt/Kanal (8 Kanale aktiv) [20 Hz - 20 kHz, Klirrfactor <0, 1%, 8 Ohm]

Gesamtklifktor (20 Hz - 20 kHz, 8 Ohm) < 0.08%

Intermodulationsverzerrung <0,08% (60 Hz:7kHz, 4:1)

Dampfungsfaktor >150

Eingangspimpedanz/-empfindlichkeit 100k Ohm/0,6 V

Vestfarkung 30 dB

Frequenzgang 20 Hz - 20k Hz, + 0 dB/ -1,4 dB

Geräuschspannungsabstand (IHFA) 108 dB

Ubersprechen/Trennung >60 dB

Laufsprecherimpedanz Minimum 4 Ohm

Spannungsversorgung Europa: 230 V, 50 Hz

Leistungsaufnahme 150 Watt
40 Watt (im Leerlauf)
< 0.5 Watt (Standby)

BTU (4 Ohm, bei 1/8th Macht) 180 BTU/h
Abmessungen (B × H × T) 430 × 97 × 424 mm
Panelhöhe 2 HE (88,1 mm)
Nettogewicht 9,3 kg

RKB-D850

Dauerausgangsleistung 50 Watt/Kanal (8 Kanä aktiv)

(20 Hz - 20 kHz, KlirrfaCTOR <0, 1%, 8 Ohm)

Gesamtkirrfoktor (20 Hz - 20 kHz, 8 Ohm) < 0.08%

Intermodulationsverzerrung <0,08% (60Hz:7kHz,4:1)

Dampfungsfaktor >150

Eingangsimpedanz/-empfindlichkeit 50k Ohm/0,6 V

Versortzung 30 dB

Frequenzgang 20 Hz - 20k Hz, + 0 dB/ -1,4 dB

Gerauschspannungsabstand (IHFA) 108 dB

Ubersprechen/Trennung >60 dB

Lautsprecherimpedanz Minimum 4 Ohm

Digital-Sektion

Geräuschspannungsabstand (IHFA) 95 dB

Eingangsempfindlichkeit -10 dBFS

Optische Digitalsignale SPDIF LPCM (bis 192kHz, 24 Bit)

Spannungsversorgung Europa: 230 V, 50 Hz

Leistungsaufnahme 150 Watt
45 Watt (im Leerlauf)
< 0,5 Watt (Standby)

BTU (4 Ohm, bei 1/8th Macht)) 180 BTU/h

Abmessungen (B× H× T) 430x97x424mm

Panelhöhe 2 HE (88,1 mm)

Nettogewicht 9,3 kg

Die hierin gemachteten Angaben entsprechen dem Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

RKB-8100

Dauerausgangsleistung 100 Watt/Kanal (8 Kanäle aktiv) [20 Hz - 20 kHz, Klirfaktor <0,1%, 8 Ohm]

Gesamtkinfaktor (20 Hz - 20 kHz, 8 Ohm) < 0.08%

Intermodulationsverzerrung <0,08% (60 Hz:7 kHz, 4:1)

Dampfungsfaktor >150

Eingangsimpedanz/empfindlichkeit 100k Ohm/0,9 V

Verstarkung 30 dB

Frequenzgang 20 Hz - 20k Hz, +0 dB/-1,4 dB

Geräuschspannungsabstand (IHFA) 108 dB

Ubersprechen/Trennung >60 dB

Laufsprecherimpedanz Minimum 4 Ohm

Spannungsversorgung Europa: 230 V, 50 Hz

Leistungsaufnahme 300 Watt

75 Watt (im Leerlauf)

<0,5 Watt (Standby)

BTU (4 Ohm, bei 1/8th Machtj) 279 BTU/h

Abmessungen (B× H× T) 430× 97× 424mm

Panelhöhe 2 HE (88,1 mm)

Nettogewicht 9,6 kg

RKB-D8100

Dauerausgangsleistung 100 Watt/Kanal (8 Kanä aktiv)

(20 Hz - 20 kHz, Klirrfaotr <0, 1%, 8 Ohm)

Gesamtkirrfaotr (20 Hz - 20 kHz, 8 Ohm) <0.08%

Intermodulationsverzerrung <0,08% (60 Hz:7 kHz, 4:1)

Dampfungsfaktor >150

Eingangspimpedanz/-empfindlichkeit 50k Ohm/0,9 V

Vergänzung 30 dB

Frequenzgang 20 Hz - 20k Hz, +0 dB/ -1,4 dB

Gerauschspannungsabstand (IHFA) 108 dB

Ubersprechen/Trennung >60 dB

Laufsprecherimpedanz Minimum 4 Ohm

DigitalSektion

Gerauschpannungsbstand (HFA) 95 dB

Eingangsempfindlichkeit -7 dBFS

Optische Digitalsignale SPDIF LPCM (bis 192kHz, 24 Bit)

Spannungsversorgung Europa: 230 V, 50 Hz

Leistungsaufnahme 300 Watt

80 Watt (im Leerlauf)

<0,5 Watt (Standby)

BTU (4 Ohm, bei 1/8th Macht) 279 BTU/h

Abmessungen (B× H× T) 430x97x424mm

Panelhöhe 2 HE (88,1 mm)

Nettogewicht 9,6 kg

Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.

Optische ingangen 37

De AAN/UIT-indicator brandt nicht 38

Geen geluid 38

De AAN/UIT-indicator knipper1 38

Specificities 39

Over Rotel

De AAN/UIT-indicator brandt nicht

Elektrische aconsulting:

VS:120V,60Hz

EG:230V,50Hz

Energieverbruk 150 watt

Optische digitale signalen

Optische digitole signalen

-7 dBFS

Vertrieb: B&W Group Germany GmbH

Kleine Heide 12

D-33790 Halle/Westf., Deutschland

Tel:[phone]

Fax:[phone]

E-Mail: [e-mail]

www.rotel.com
