Тип продукта	Восьмиканальный усилитель мощности
Марка	Rotel
Модель	RKB850 V2
Выходная мощность	50 Вт/канал (8 каналов в работе, 20 Гц - 20 кГц, < 0.1% КГИ, 8 Ом)
Коэффициент гармонических искажений	< 0.08% (20 Гц - 20 кГц, 8 Ом)
Коэффициент демпфирования	> 150
Входное сопротивление	100 кОм
Входная чувствительность	0.6 В
Коэффициент усиления	30 дБ
Частотная характеристика	20 Гц - 20 кГц, +0 дБ / -1.4 дБ
Отношение сигнал/шум (IHF A)	108 дБ
Разделение каналов	> 60 дБ
Импеданс акустических систем	минимум 4 Ом
Электропитание	120 В, 60 Гц (США) / 230 В, 50 Гц (Европа)
Потребление	150 Вт (работа), 40 Вт (без нагрузки), < 0.5 Вт (ожидание)
Габариты (Ш x В x Г)	430 x 97 x 424 мм
Вес нетто	9.3 кг
Основные функции	Входы RCA, цифровые оптические входы, триггер 12V, интерфейс RS-232, регулировка уровня, моно-режим, каскадирование, вентиляторы охлаждения
Уход и чистка	Чистите сухой тканью или пылесосом. Не используйте жидкости.

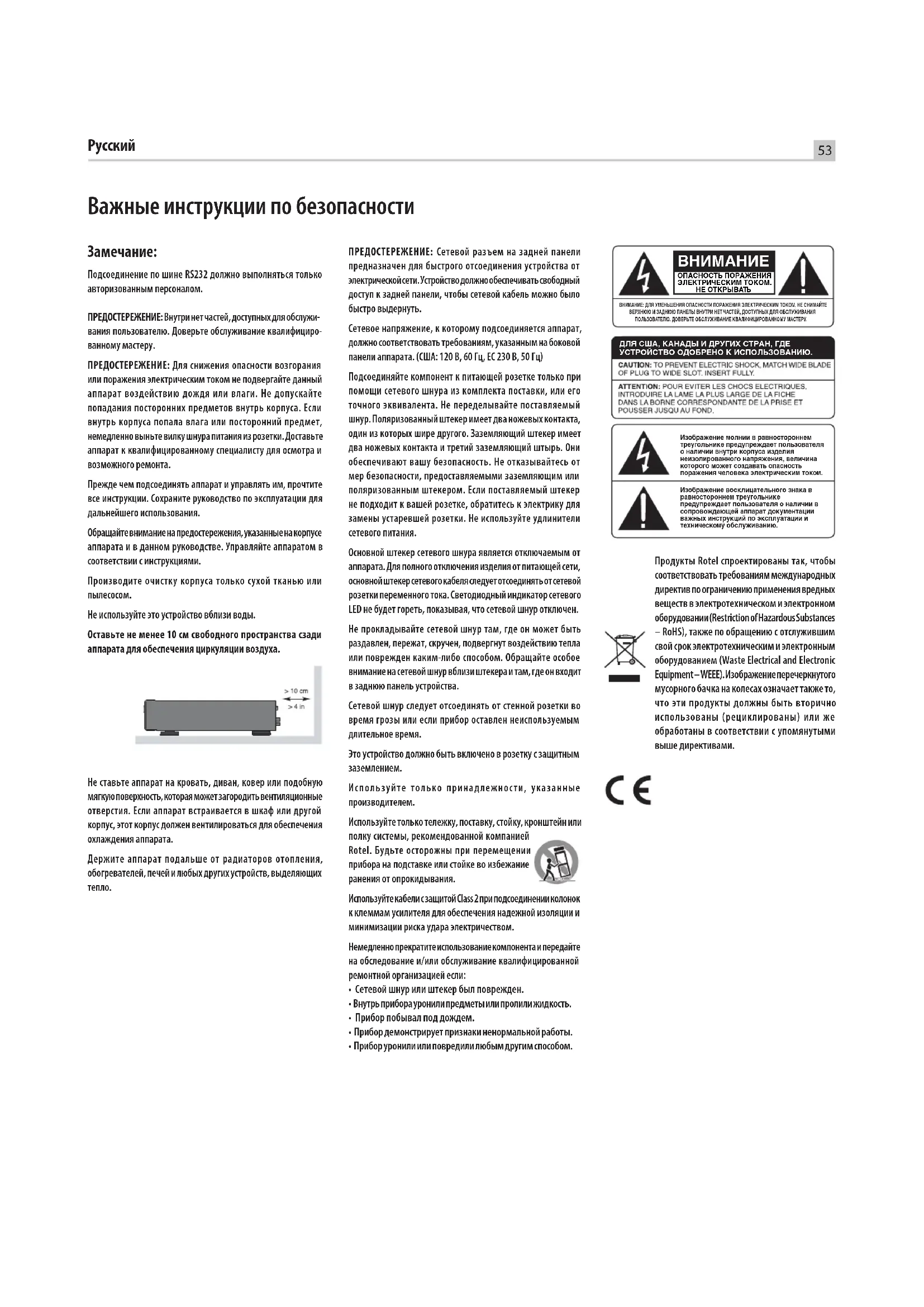

Безопасность	Не открывайте устройство. Отключайте при грозе или длительном неиспользовании. Соблюдайте правила вентиляции и установки.
Запасные части и ремонт	Обращайтесь к авторизованному сервисному центру Rotel. Не пытайтесь ремонтировать самостоятельно.
Общая информация	Восьмиканальный усилитель мощности, предназначенный для аудиофильского использования. Гарантия производителя при условии отправки регистрационной карты.

Часто задаваемые вопросы - RKB850 V2 ROTEL

Как подключить акустику к Rotel RKB850 V2 ?

Убедитесь, что все устройства выключены. Используйте качественные акустические кабели, соблюдайте полярность (положительный и отрицательный выводы) для каждой пары каналов. Разъемы принимают голый провод, вилочные наконечники или банановые разъемы. Плотно затяните клеммы. Подключайте только одну пару колонок на канал.

Как использовать функцию триггера 12 В?

Установите переключатель триггера в положение +12V TRIGGER ON. Подключите кабель 3.5 мм от источника управления к входу IN. Усилитель автоматически включится при наличии сигнала 12 В и перейдет в режим ожидания при его отключении.

Что делать, если мигает индикатор защиты?

Индикатор защиты мигает при перегреве или коротком замыкании. Немедленно выключите усилитель, дайте ему остыть несколько минут, затем включите снова. Если проблема не исчезнет, проверьте подключение колонок и вентиляцию. При необходимости обратитесь к авторизованному дилеру Rotel.

Можно ли использовать колонки с импедансом 4 Ом?

Да, Rotel RKB850 V2 предназначен для работы с колонками минимальным импедансом 4 Ом. Убедитесь, что колонки выдерживают мощность усилителя (50 Вт на канал).

Как подключить несколько усилителей RKB?

Используйте выход Выход предусилителя первого усилителя для подачи сигнала на вход следующего. Не каскадируйте более 8 усилителей. Убедитесь, что переключатель LINK находится в правильном положении для каналов B, C и D.

Как чистить усилитель?

Отключите устройство. Чистите только сухой тканью или пылесосом с мягкой щеткой. Никогда не используйте жидкости или химические средства.

Можно ли использовать акустические кабели малого сечения?

Не рекомендуется использовать кабели малого сечения (< 2.5 мм²), так как это может ухудшить качество звука, особенно на низких частотах. Предпочтительно использовать качественные кабели достаточного диаметра.

Как переключиться в моно-режим?

Для входа INPUT A установите переключатель MONO рядом с разъемами RCA. Левый и правый сигналы будут объединены для получения моно-сигнала на обоих каналах.

Усилитель не включается: что делать?

Проверьте, что кабель питания подключен и розетка находится под напряжением. Убедитесь, что переключатель POWER на передней панели нажат. Если индикатор не загорается, проверьте розетку другим устройством.

Какие типы аудиовходов доступны?

RKB850 V2 имеет четыре пары входов RCA (INPUT A - D) и цифровые оптические входы (на моделях D). Входы RCA принимают аналоговые сигналы от предусилителей или домашних кинотеатров.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RKB850 V2 ROTEL
