MANUALE UTENTE RKB850 V2 ROTEL

Amplificatori finali a otto canali

8-kanals slutsteg

8-kaHaIbHbI yCnIITeIb MoIHOCTN

Owner's Manual

Manuale di istruzioni

Instruktionsbok

HCTpyKzna nOb30BaTeJIa

Figura 1: Controlli e connessioni

Figura 2: Collegamento ingressi ed uscite

Figur 2: Anslutningar

PucyHok 2: PocoeHHeHne -npuMep

Quando effettuate i collegamenti assicuratevi di:

Spagnere tutti i componenti del systema prima di collegare qualsiasi componente, inclusi i diffusori.

Spagnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema.

Vi raccommandiamo inoltre di:

Portare il volume a zero prima di accendere o spegnere l'amplificatore.

Viktigt

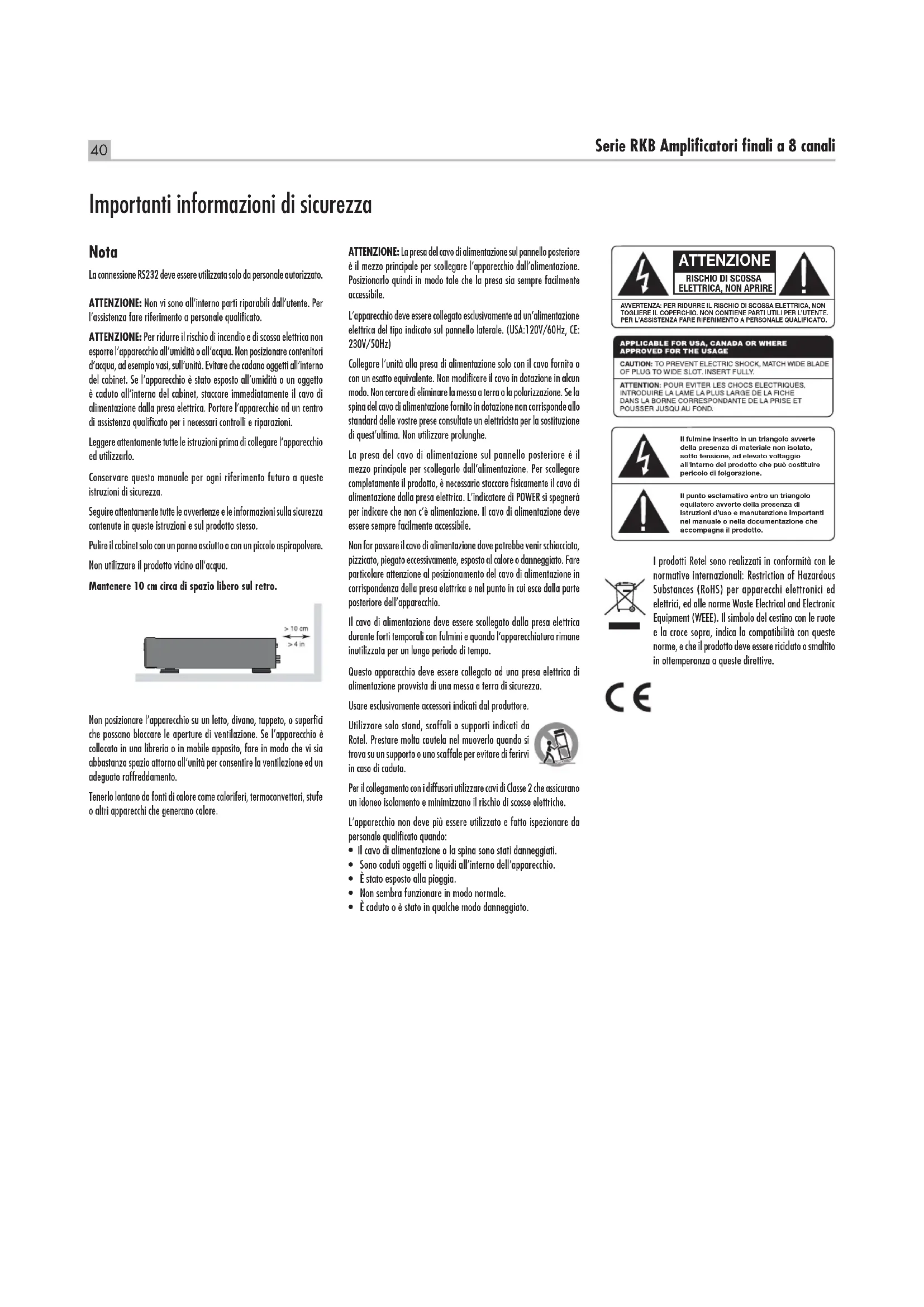

Importanti informazioni di sicurezza

Nota

La connession RS232 deve essere utilizzata solo da personale autorizzato.

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenzafare riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporte l'apprecchio all'umidità o all'acqua. Non posizionare contentitori d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet. Se l'apprecchio è stato esposto all'umidità o un oggetto è caduto all'interno del cabinet, staccare immediamente il cavo di alimentazione dalla presa elettrica. Portare l'apprecchio ad un centro di assistenza qualificato per i necessari controli e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apparechio ed utilizzato.

Conservare"Thisamento per ogni riferimento futuro a queste istruzioni di sicurezza.

Seguire attentamente tutte le avventenze e le informazioni sulla sicurezza contentue in queste istruzioni e sul prodotto stesso.

Pulire il cabinet solo con un panno oscutto o con un piccolo aspirapolvere.

Non utilizzato il prodotto vicino all'acqua.

Mantenere 10 cm circa di spazio libero sul retro.

Non posizionare l'apparecchio su un fatto, divuno, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è collocato in una libreria o in mobile apposto, fare in modo che vi sia abbastanza spazio all'unità per consentire la ventilazione ed un adeguato raffreddamento.

Tenerlo lontano da fonti di calore come coloriferi, termoconvertitori, stufe o altri apparentecchi che generano calore.

ATTENZIONE: La presa del cavo di alimentazione sul ponnello posteriore è il mezzo principale per scollegare l'apprecchio dall'alimentazione. Positatorioo quindi in modo tale che la presa sa sempre fácilmente accessible.

L'apprecchio devesseccere collegato esclusivamente ad un'alimentazione eletrica del tipo indicato sul pannello laterale. (USA:120V/60Hz, CE: 230V/50Hz)

Collegare l'unità alla presa di alimentazione solo con il cavò fornito o con un esatto equivalente. Non modificare il cavò in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavò di alimentazione fornito in dotazione non corrisponde allo standard delle vostre prese consultate un elettricista per la sostituzione di quest'ultima. Non utilizzare prolonghe.

La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completamente il prodotto, è necessario staccare fisicamente il cavo di alimentazione della presa elettrica. L'indicatore di POWER si spegnerà per indicare che non c'e alimentazione. Il cavo di alimentazione deve essere sempre facilemente accessible.

Non far passare il cavo di alimentazione dove potrebbe essere chiaccialo, pizzicato,iegato excessively, esposto al calore o danneggiatto. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce nella parte posteriori dell'apparechio.

Il cavo di alimentazione deve essere scollegato nella preso elettrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzato per un lungo periodo di tempo.

Questo apparechio deve essere collegato ad una presa elettrica di alimentazione provvista di una messa a terra di sicurezza.

Usare esclusivamente accessori indicati dal produttore.

Utilizzare solo stand,caffoli o supporti indicati da Rotel.Prestore molta cautela nel muoverlo quando si trova su un supporto o uno scafale per evitare di ferrivir in caso di caduta.

Per il collegamento con i diffusori utilizzare cavi di Classe 2 che assicurano un idoneo isolamento e minimizzato il rischio di scosse elettriche.

L'apparecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti o liquidi all'interno dell'apparechio.
• E stato esesto alla pioggia.
  Non sembra funzionare in modo normale.
• E caduto o e stato in quale mode danneggiato.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apporecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significo del cestocono con le ruote e la croce sopra, indica la compatibilità con quaste norme, e che il prodotto deve essere riciclato o smoltito in ottemperanza a queste direttive.

C

Sommario

Figura 1: Controllie connessioni 3

Figura 2: Collegamento ingressi ed uscite 4

Note important 5

Important informazioni di sicurezza 40

Alcune informazioni su Rotel. 41

Considerazioni sulla potenza d'uscita. 41

Per cominciare 42
Alcune precauzioni 42
Posizionamento 42

Alimentazione AC e comandi 42
Ingresso alimentazione 42
IntERRUPTO d'accensione ed indicatore 42
Selettore funzione Trigger 42
Ingressi / uscile segnoli Trigger 12V 43
Indicatore di protezione 43

Collegamento segnali 234 43
Ingressi RCA 4 43
Collegamento in parallelo degli ingressi 4 43
Selettore mono 4 43
Attenuatori d'ingresso 2 43
Uscite preamplificare 5 43
Ingressi digitali ottici 4 44

Uscite diffusori 44
Scelta dei diffusori 44
Scelta del cavo diffusori 44
Polarità e fase 44
Collegamento diffusori 44

Connettore RS232 44

Ventole di raffreddamento 44
Risoluzione dei problemi 45
L'indicatore d'accensione non si illumina 45
Nessun suono 45
L'indicatore d'accensione lompeggia 45

Caratteristiche techniche 46

Alcune informazioni su Rotel

La nostra storia ha avuto inizio altre 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di miglioria di audiofili ed amanti della musica. Proprio come vo!

Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alla fedeltà di qualità nella compromessi. Attraverso gli anni Questa passione non si è affievolita e l'obbiettivo di realizare apparetchi di straordinario vale per veri audiofili, indipendente dal loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.

I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando agli nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliorie prestazioni possibili. Non è raro quando trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduitori giapponesi o americani, nelle cui trasformatori di alimentazione vengono tradizzionalmente prodotti nella sua fibbrica.

Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando al numero sempre crescente di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile affinché dati abbiano un minimo impatto sull'ambiente.

Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contento di piombo negli apparentchi rispetto la normativa RoHS. I nostri progettisti sono continuamente impecnati a migliorare l'efficienza dei prodotti perché per questo compromettere la loro qualità. Quando in standby, gli apparentchi assorbono una minima quantità di corrente casi da soddisfare i requisiti dei più rigorosi standardi consumo energetico.

Anche le fabbriche Rotel contribuiscono ad aiutare l'ambiente atraverso continui progressi dei metodi di assemblaggio per arrivare a processi produttivi sempre più rispettoi dell'ambiente.

Noi tutti di Rotel vi ringraziamo per aver acquistato quello prodotto che, siamo sicuri, vi arrivapagnerà per molti anni di puro divertimento e soddisfazione.

Considerazioni sulla potenza d'uscita

La potenza d'uscita dichiarata dell'RKB-850 e dell'RKB-D850 è pars a 50 watt per ciascun canale, nelle quella dell'RKB-8100 e dell'RKB-D8100 è di 100 watt per canale. Per tutti i modelli, il dato è riferito al funzionamento in contemporanea di tutti gli otto canali alla massima potenza.

Rotel ha scelto di specificare i valori di potenza in esta maniera poiché, sulla base della propria esperienza,essa riflette meglio l'effettiva,reale capacità di erogazione di un amplificatore.

Quando si comparano le caratteristiche tecniche di prodotti differenti e necessario tenere presente che il dato della potenza cui esere dichiarato secondo altri criteri, spesso nonosi rigorosi. Ad esempio, la potenza massima cui è essere dichiarata con un solo canale in funzione ed il dato che ne risulta è solitamente maggiore.

L'impedenza nominale di un diffusore poi indica il carico che l'amplificatore trova ai loro terminali d'uscita, normalmente 4 oppure 8 ohm. Piè è bassa, più potenza richiede il diffusore. In effetti un diffusore da 4 ohm nécessita di una potenza doppià rispetto ad uno da 8 ohm.

Gli amplificatori Rotel sono progettati per lavorare con anni diffusore di impedenza nominale compresa tra 4 e 8 ohm e con tutti i canali in funzione alla massima potenza. Dal momento che anni progettò ottimizzato per utilizzare contemporaneamente tutti i canali a disposizione, Rotel è in grado diindicare la vera potenza sempre disponibile all'uscita di anni canale.

Cio più essere importanteanche per il vostro divertimento. Guardando un film, ad esempio, è bello sapere di poter contare su un amplificatore capace di erogare tutte la sua potenza su agli canale dello stesso istante, specialmente nel caso vi fosso da riproduire gli effetti di un vulcano in piena eruzione!

Per cominciare

Grazie per aver acquistato un amplificatore finale ad otto canali Rotel RKB. Utilizzato in unsystema di riproduzione audio home theatre di qualita vì garantità numerousi anni di gradevole intrattenimento.

Gli amplificatori RKB sono modelli di elevata potenza in grado di fornire prestazioni audio di assoluto rilievo. Un'imponente sezione di alimentazione, componenti accuramente scelti e la filosofia progettuale Balanced Design assicurano un suono di alta qualità. La grande capacité di erogare corrente consente loro di pilotare con disinvoluturaanche i diffusori più difficili.

Si tengape nente che quosti finali sono in grado di erogare considerevoli potenze.Assicurarsi pertanto che i diffusori che si andranno a collegare a quosti amplificatori possano所提供 tali potenze. In caso di dubbi sui diffusori, contattare il vosto rivenditore autorizzato Rotel.

L'installazione e l'utilizzo di questi finali non potrebbe essere più simplice. Se si ha dimestichezza con quello genere di apparecchi, non rimane che collegarli all'impianto ed iniziare ad apprezzarne le qualità.

Alcune precauzioni

ATTENZIONE: Per evitare danni ai componenti dell'impianto, assicurarsi sempre che siano tutti completeness spenti prima di esguire o modificare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato tutti i collegamenti. Prestare particolare attenzione ai cavi dei diffusori per evitare che alcuni fili lasciati liberi possano toccare un'alto cavo, il connettore adiacente o il mobile dell' amplificatore.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e di installatione di base, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vostro rivenditore autorizzato Rotel per eventuali dati o dubbi. Inoltre tutti nei in Rotel saremo lieti di rispondere ai vostri quesiti.

Conservare la scatola dell'imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell'apparechio in qualsiasi altri contentatore che non sia l'imballo originale potrebbe causare seri danni al prodotto.

Se presente nell'imballo, compilate e spedire il certificato di garanzia. Conservare la ricevuta d'acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Gli amplificatori RKB generano calorie durante il normale funzionamento. I dissipatori interni e le aperture sul coperchio e sul fondo sono previsti per smaltire il calorie prodotto: non ostruire quando le fissure di ventilazione e lasciare almeno 10cm di spazio libero sul retro dell'unità per consentire un adeguato passaggio dell'aria e prevenire surriscaldamenti. Nel caso i finali siano installati in apposti armadi rack, accertarsi vi sua una circolazione d'aria sufficiente a prevenirne il surriscaldamento.

Considerare il peso e le dimensioni dell'apparecchio. Nel caso non venga montato a rack tramite le alette fornite e lo si posizioni su una mensola o in un mobile, accertarsi che possano所提供rne il peso. Si consiglia di installarlo in una struttura progettata per ospitare componenti audio e ridurre o coprimere le vibrazioni indotte dall'esterno. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e ricevere consigli sulla corretta installatione dei componenti dell'impianto.

Alimentazione AC e comandi

Ingresso alimentazione

L'amplificatore è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è indicata su un'etichetta posta sul pannello laterale.

NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possible riconfigurare internamente gli amplificatori. Questa operazione deve essere svolta da personale qualificato e non dall'utente. All'interno sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato.

NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel dostro Paese.

A causa dell' Elevata erogazione di potenza, quosti amplificatori assorbono considerevoli quantità di corrente dall'a rete elettrica. è necessario collegare i rispettivi cavi di alimentazione ad una presa elettrica a tre poli con messa a terra di sicurezza evitando l'uso di prolonghe. Puo essere impiegata una presa multipla (comunamente chiamata 'ciabatta') perché di buona qualità ed in grado di sostortare, comeanche la presa elettrica a muro alla quale verrà collegata, le currenti richieste da tutti gli apparecchi che vi fanno capo.

Assicurarsi che l'interruttore d'accensione sul frontale sua in posizione di "spento" (tasto versuso l'esterno), quindi collegare un capo del cavo di alimentazione fornito in dotazione alla presa sul pannello posteriori dell'apparecchio e l'alto capo alla presa della rete elettrica.

Se si prevede di non utilizzato l'apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è Buona precauzione scollegare alla presa elettrica il cavo di alimentazione dell'amplificatore e degli altri componenti dell'impianto.

Interruttore d'accensione ed indicatoro

Premere il pulsante d'accensione sul frontale per attivare l'amplificatore. L'indicatore attorno adesso si illumina lampeggiando tre volte quando l'apparecchio viene acceso. Ripremere il pulsante per spegnere l'amplificatore.

NOTA: Se si ritiene che la luminosità dell'indicatore sia eccessiva, posizionare l'adesivo fornito attorno all'interruttore d'accensione.

Selettore funzione Trigger

L'amplificatore offre tre diverse opzioni per l'accensione/spegnimento automatica o manuale. Queste modalità sono selezionabili utilizzando un commutatore a tre posizioni sul pannello posteriore come segue:

• Con il commutatore in posizione OFF, l'amplificatore viene accesso o spento manually utilizzato l'interruttore sul pannello frontale. Utilizzate esta modalitàanche quando l'amplificatore è collegato ad una presa AC comanda.
• Con il commutatore in posizione SIGNAL SENSE, l'amplificatore si attiva automaticamente quando viene rilevato un segnale audio sugli ingressi. L'amplificatore andra in modalità di segnale Senso Standby e l'indicatore d'accensione si oscura dopo circa 10 minuti dopo il segnale non è più rilevato. L'interruttore di alimentazione sul pannello anteriore bypassa但这a funzione. Deve essere su ON perché esta

modalità possa funzionare. Ponendo l'interruttore su OFF si toglie l'alimentazione all'amplificatore, indipendente nel fatto che un segnale trigger sia presente o no.

• Con la levetta del selettore in posizione ON (funzione attivata) l'amplificatore viene accesso automaticamente quando all'apposto ingresso a fianco è presente un segnale trigger a 12 V e spento (standby) quando la tensione viene a mancare e l'indicatore d'accensione si oscura. Il tasto di accensione sul pannello frontale è prioritario rispetto a但这a funzione e pertanto per poter utilizzato il segnale trigger delve trovarsi in posizione di accesso (tasto premuto).

Ingressi / uscite segnali Trigger 12 V

La presa mini-jack mono da 3,5 mm denominata IN viene'utilizzata per collegare un cavo bipolare che trasporta il segnale trigger a 12V proveniente da un'alto appearechio per accendere e spegnere l'amplificatore. Perutilizzare esta funzione la levetta del selettore a bianco delve trovarsi in posizione ON. Questo ingresso accetta qualsiastensione di controllo (AC o DC) compresa tra 3 e 30 volt.

La presa mini-jack mono da 3,5 mm denominata OUT è utile per trasferire tramite un cavo a due poli il segnale trigger 12 V verso altri componenti. La tensione in uscita è disponibile ogniquvalvolta un segnale trigger viene fatto pervenire alla presa IN.

NOTA: La massima corrente disponibile all'uscita trigger è 10 mA.

Indicatore di protezione

Gli amplificatori RKB sono dotati di protezioni sa termiche, sua contro sovracorrenti in uscita per salvaguardare gli stadi amplificazione in condizioni di funzionamento estreme o di malfunzionamento.

Difficmente accadra che questi circuiti si attivino, tuttavia in caso di problemi l' amplificatore cesserà di funzionare e l'indicatore di accensione sul pannello frontale inizierà a lampeggiare per segnalare l'intervento delle protezioni.

Qualora ci si verifiche, spagnere l'apparechio ed attendere il suo completo raffreddamento (parecchi minuti), cercando nel contempo di identificare e correggere le cause che hanno provocato l'intervento delle protezioni. Riaccendendo l'amplificatore il circuito di protezione si resetta e l'indicatore di accensione si dovrebbe accendere stabilmente ad indicare il normale funzionamento.

Nella maggior parte dei casi le protezioni si attivano in presenza di un cortocircuito alle uscite o ventilazione inadequata. In casi più rari, intervengono quando l'impenenza dei diffusori assume valori molto bassi oppure altamente reattivi.

Se dovessero ripetutamente intervenire alla che si sia riusciti ad individuare e correggere il problema, contattare il rivenditore Rotel per assistenza.

Collegamento segnali 234

Vedi Figura 2

NOTA: Per prevenir rumori ancche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli appearechi dell'impiano siano spenti prima di effettuare agli tipo di collegamento.

Gli amplificatori RKB sono dotati di prese RCA, del tipo comunamente presente sugli apparecchi audio, per gli ingressi di tutti i canali.

In aggiunta a quello gruppi di prese d'ingresso denominate INPUT A, B, C e D è inoltre presente una copbia di uscite preamplificate PREAMP OUTPUT utile a far pervenire i segnali che giungonoagli ingressi INPUT A ad un'alto componente audio.

Ingressi RCA

Sono presenti due prese RCA per ciascuna delle quattro coppie di canali di amplificazione destinate a ricevere i segnali da preamplificatori o processori surround. Per le migliorie prestazioni, utilizzare cavi schemati audio di alta qualità per i collegamenti.

Ogni coppi di canali di amplificazione dispon di prese RCA riferite al canale destro (RIGHT) e sinistro (LEFT). Assicurarsi di collegarle correttamente alle uscite del canale destro e sinistro del vostro preamplificatore e verificare che la levetta del selettore a bianco delle prese sa in posizione STEREO.

Collegamento in parallelo degli ingressi [4]

É possiblè collegare gli ingressi analogici e digitali ad altri canali spostando l'interruttore LINK / STEREO situato accantoagli ingressi RCA per canale B, C e D alla posizione LINK. Quando questo interuttore é impostato per collegare la sorgente analogica e digitale del canale precedente verrà utilizzato per quel canale. Non è richiesta alcuna fonte di ingresso per un canale con LINK abilitato. Ad esempio, quando il canale C è impostato per collegare il sorgente digitale o analogica dal canale B verrà utilizzato.

NOTA: Tanto i segnali analogici quanto quelli digitali che giungono alle prese INPUT A possono essere collegati agli ingressi INPUT B, C e D.

Selettore mono

Relativamente al solo ingresso INPUT A, se la levetta del selettore a bianco delle prese RCAiene spostata in posizione MONO, gli ingressi destro e sinistro vengono connessi tra loro ed ai diffusori giungera un segnale monofonico. Gli altri canali eventualmente collegati a INPUT A verranno anch'essi connessi in mono.

Quattro attenuatori sul pannello frontale consentono di regolare il livello del segnale in ingresso per adattarlo alle uscite degli altri componenti dell'impianto. Gli attenuatori, uno per ciascuna coppi da canali destro e sinistro relativiagli ingressi INPUT A,B,C e D,non sono evidenziat da scritte sul frontale, ma, da sinistra a destra, essi fanno capo ad INPUT D, C.Be A.Per effettuare le regolazioni,utilizzare un piccolo cacciavite con lama piatta, ruotando gli attenuatori in senso orario per incrementare il livello, antiorario per diminuirlo.

Uscite preamplificate

La coppià di prese RCA denominate PRE OUT A è utile, ad esempio, per collegare in Cascata un ulteriore componente audio col quale pilotare altri diffusori. I segnali presenti a queste uscite sono quelli che giungonoagli ingressi INPUT A, nella alcuna modifica. Il loro utilizzo tipico è in impianti multiroom.

NOTA: Si raccomanda di collegare in Cascata non più di 8 amplificatori RKB.

NOTA: Il selettore MONO degli ingressi INPUT A non ha effetto sulle uscite preamplificare.

Ingressi digitali ottici

Solo RKB-D850 ed RKB-D8100

A bianco delle prese RCA di ciascuno dei gruppi INPUT A, B, C e D è presente un ingresso ottico denominato OPTICAL in grado di ricevere segnali digitali e convertirli in analogico. Questi ingressi digitali, presenti unicamente negli amplificatori RKB identificati alla lettera "D" prima del numero distinctivo del modello, accettano segnali PCM fino a 24 bit / 192 kHz.

NOTA: L'ingresso ottico viene automaticamente selezionato quando viene rilevato un segnale digitale. Alcuni apparetti sorgente continuano ad emettere segnali while non vi è una informazione audio da trasmettere, come, ad esempio, alcunilettori CD che inviano segnali while in pausa o con la riproduzione interrotta. In quosti casi per riattivare gli ingressii analogici RCA è necessario spegnere la sorgente digitale oppure scollegare il cavo ottico.

Uscite diffusori

Vedi Figura 2

Gli amplificatori RKB possiedono quattro gruppi di connettori per il collegamento di altrettante coppie di diffusori. Gli otto canali di amplificazione disponibili sono essere utilizzati in varie configurazioni. In Figura 2, ad esempio, viene illustrato il collegamento di tre coppie di diffusori, lasciando gli ultimi due canali per amplificare il segnale destinato a diffusori aggiuntivi, independenti o meno dalsystema principale.

Scelta dei diffusori

Si raccomanda di collegare all' amplificatore diffusori con impedenza nominale parla 4 ohm o superiore e non più di uno per ciascun canale per evitare potenziali problemi. Si tengao inoltre presente che il dato nominale dell'impen生产设备 di un diffusore è un'indicazione di massima e che pu oanche risultare inferiore non esendo costante a tutte le frequenze. Nella pratica comunique solo pochissimi modelli possono rappresentare un reale problema per quosti amplificatori. In caso di dubbi, contattare il vostro rivenditore autorizzato Rotel.

Scelta del cavo diffusori

Per il collegamento tra amplificatore e diffusori utilizzare un cavo multifilare a due poli. La sezione e la sua qualità influiscono in maniera sensibile sul suono dell'impianto. Qualsiasi tipo di cavo cui siereggono utilizzato, ma soprattutto in caso di distanze molto lunghe, è preferibile che la sezione sia elevata per evitare una riduzione della potenza effettivamente disponibile oppure di ottenere un suono povero in gamma Bassa. Per le migliorie prestazioni esistono in commercio speciali cavi per diffusori di alla qualità che il rivenditore Rotel potra consigliare in base alle caratteristiche dell'impianto.

Polarità e fase

La polarità dei collegamenti (corretto orientamento dei conduttori positivo e negativo) delve essere sempre rispetto a risultare per tutti i diffusori uguale affinché si trovino tutti in fase. Se per erre si inverte il collegamento positivo e negativo sono di uno solo di essi, la gamma Bassa risulter è peu incisiva e l'imagine compromessa. Per agevolare l'identificazione dei poli, nei cavi per diffusori i conduttori normalmente presentano un colore differente, dei segni stampati su uno di essi oppure un forma dell'isolante esterno leggermente diversa. Identificare i conduttori positivo e negativo ed assicurarsi di collegare ogni diffusore rispetto da la corretta polarità.

Collegamento diffusori

NOTA: I paragrafi che seguono descrivono sua il metodo di collegamento tramite cavo Spellato, sua tramite terminali a forcella. NON utilizzare entrambi i tipi di connessione in combinazione per collegare più diffusori.

Prima di procedere coi collegamenti verso i diffusori accertarsi che tutti i componenti dell'impiano siano spenti. Gli amplificatori RKB possiedono sul retro due morsetti, contrassegnati da colore diverso a seconda della polarità, per ciascuno dei canali. In Europa la legislazione vigente impedisce l'uso di morsetti capaci di accettare spinotti a banana, pertanto sugli appearechi previsti per quosti mercati, sono disponibili solo morsetti in grado di accogliere terminali a forcella o direttamente cavo spellato.

Stendere il cavo della lunghezza necessaria al collegamento di ciascuno dei diffusori verso l'amplificatore lasciando un certo margine idoneo a poter muovere liberamente i componenti dell'impianto per l'accesso alle connessioni posteriori.

Se si utilizzato terminali a forcella, applicarli ai cavi. Se si preferisce collegare direttamente i cavi, separarli e quando spellare le estremità per esporre il conduttore. Prestare molta attenzione a non tagliareanche il conduttore quando si incide la guaina. Svitare (in senso antiorario) i collari a vite dei morsetti. Posizionare la forcella a contatto della parte metallica del morsetto, il cavo spellato, invece, nel foro centrale. Avvitare il collare in senso orario per bloccare saldamente la forcella o il cavo.

NOTA: Assicurarsi che spezzoni di filo libero non vadano a toccare il morsetto o il cavo adiacente.

Connettore RS232

Gli amplificatori RKB possono essere gestiti da un computer tramite una porta RS232 per integrarli in sistemi di automazione. La presa denominata RS232 richiede un cavo serialle con connettori DB-9 maschio-femmina per il collegamento al computer.

Per ulteriori informazioni sui collegamenti, software e codici operativi per il controllo da computer degli amplificatori RKB, contattare il rivenditore autorizzato Rotel.

Ventole di raffreddamento

Gli amplificatori RKB sono dotati di due ventole di raffreddamento per favore lo smaltimento del calore generato dalle alimentazioni e dai circuiti di amplificazione. Tali ventole non sono in funzione con gli amplificatori in standby ed iniziano a girare a velocità normale quando vengono accesi. Nel caso i sensori di temperatura interni segnalino una maggior quantità di calore, viene automaticamente aumento il loro regime di rotazione.

NOTA: In funzione del tipo di installmente e del positizionamento dell' amplificatore, le ventole di raffreddamento possono richiedere una pulizia periodica al fine di assicurare un'adeguata ventilazione. Contattare il rivenditore Rotel per maggiori informazioni al riguardo.

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l'area interessata, verificare le impostazioni, quindi determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolvere il problema, provare con i suggerimenti qui riportati.

L'indicatore d'accensione non si illumina

Controllare la posizione del tasto di accensione e quando il collegamento alla presa di alimentazione e se a quest'ultima è presente tensione con un'alto dispositivo elettrico, come ad esempio una lampada. Assicurarsi che la presa di alimentazione in uso non sia controllata da un interrottore disattivato. Se viene utilizzata l'accensione automatica con segnali Trigger a 12V , verificare che alla presa Trigger In arrivizi la tensione richiesta.

Nessun suono

Se l'amplificatore è alimentato, ma non riproduce alcun suono verificare che l'indicatore di accensione non lampeggi segnalando l'attivazione dei circuiti di protezione. In quello caso si veda il paragrafo seguente. Se tutto appara regolare, ciontrollare che i collegamenti del segnale audio siano corretti. Verificare che l'ingresso al quale viene fatto pervenire il segnale della sorgente sua effettivement selezionato sul preamplificatore o processore e che il volume non sia azzerato. Esaminare i collegamenti tra amplificatore e diffusori.

L'indicatore d'accensione lampeggia

L'indicatore d'accensione inizia a lampegiare quando i circuiti di protezione intervengono spegnendo l'amplificatore. Generalmentecisioni si verifica solo quando le aperture di ventilazione sono ostruite, quando c'è un problema nei collegamenti con i diffusori (cortocircuito) oppure dopo un prolongato periodo di intenso utilizzato. Spagnere l'impiano ed attendere che l'amplificatore si raffreddi. Quindi premere e ripremere l'interruttore di accensione sul pannello frontale per resettare i circuiti di protezione. Se il problema persistsiste o si ripresentsubito, è probabile vi sua un difetto nelsystemo o nell'amplificatore stesso.

Caratteristiche tecniche

RKB-850

Potenza d'uscita continua 50 watt per canale

(20 Hz - 20k Hz, THD < 0.1%, 8 ohm) (8 canali in funzione)

Distorsione armonica totale < 0.08%

(20 Hz - 20k Hz, 8 ohm)

Distorsione d'intermodulazione < 0.08%

(60 Hz:7k Hz, 4:1)

Fattore di smorzamento >150

Sensibilità ingresso / Impedenza 0,6 V / 100 kohm

Guadagno 30 dB

Ripostafinfrequency 20Hz-20kHz，+0dB/-1,4dB

Rapporto S/R (pesato "A" IHF) 108 dB

Separazione/Diafonia >60 dB

Impedenza diffusori minimo 4 ohm

Alimentazione

USA: 120 Volt, 60 Hz

Europa: 230 Volt, 50 Hz

Assorbimento alla potenza dichiarata 150 watt

BTU (4 ohm, alla 1/8th potenza) 180 BTU/h

Dimensioni (L× A× P) 430x97x424mm

Altezza panello frontale 2U rack (88,1mm)

Peso (netto) 9,3 kg

RKB-D850

Potenza d'uscita continua 50 watt per canale

(20 Hz - 20k Hz, THD <0.1%, 8 ohm) (8 canali in funzione)

Distorsione armonica totale < 0.08%

(20 Hz - 20k Hz, 8 ohm)

Distorsione dintermodulazione < 0.08%

(60 Hz:7k Hz, 4:1)

Fattore di smorzamento > 150

Sensibilità ingresso / Impedenza 0,6 V/50k ohm

Guadagno 30 dB

Ripostain frequency 20 Hz - 20k Hz, + 0 dB / -1,4 dB

Rapporto S/R (pesato "A" IHF) 108 dB

Separazione/Diafonia >60 dB

Impedenza diffusori minimo 4 ohm

Sezione digitale

Rapporto S/R (pesato "A" IHF) 95 dB

Sensibilità ingresso

Segnali digitali offici

SPDIF LPCM

[fino a 24 bit, 192kHz]

Alimentazione

USA: 120 Volt, 60 Hz

Europa: 230 Volt, 50 Hz

Assorbimento alla potenza dichiarata 150 watt

BTU (4 ohm, alla 1/8th potenza) 180 BTU/h

Dimensioni (L× A× P) 430x97x424mm

Altezza panello frontale 2U rack (88,1mm)

Peso (netto) 9,3 kg

RKB-8100

Potenza d'uscita continua 100 watt per canale

(20 Hz - 20k Hz, THD < 0.1%, 8 ohm) (8 canali in funzione)

Distorsione armonica totale < 0.08%

(20 Hz - 20k Hz, 8 ohm)

Distorsione d'intermodulazione < 0.08%

(60 Hz:7k Hz, 4:1)

Fattore di smorzamento >150

Sensibilità ingresso / Impedenza 0,9 V / 100 kohm

Guadagno 30 dB

Ripostafinfrequency 20Hz-20kHz,+0dB/-1,4dB

Rapporto S/R (pesato "A" IHF) 108 dB

Separazione/Diafonia >60 dB

Impedenza diffusori minimo 4 ohm

Alimentazione

USA: 120 Volt, 60 Hz

Europa: 230 Volt, 50 Hz

Assorbimento alla potenza dichiarata 300 watt

BTU (4 ohm, alla 1/8th potenza) 279 BTU/h

Dimensioni [L× A× P]

430× 97× 424mm

Altezza paneIlo frontal

2U rack (88,1mm)

Peso (netto) 9,6 kg

RB-D8100

Potenza d'uscita continua 100 watt per canale

(20 Hz - 20k Hz, THD < 0.1%, 8 ohm) (8 canali in funzione)

Distorsione armonica totale < 0.08%

(20 Hz - 20k Hz, Bohm)

Distorsione dintermodulazione < 0.08%

(60 Hz:7k Hz, 4:1)

Fattore di smorzamento > 150

Sensibilità ingresso / Impedenza 0,9 V / 50k ohm

Guadagno 30 dB

Ripostina frequenza 20 Hz - 20k Hz, + 0 dB /-1,4 dB

Rapporto S/R (pesato "A" IHF) 108 dB

Separazione/Diafonia >60 dB

Impedenza diffusori minimo 4 ohm

Sezione digitale

Rapporto S/R (pesato "A" IHF) 95 dB

Sensibilità ingresso

Segnoli digitali ottici

.7dBFS

SPDIF LPCM

{fino a 24 bil, 192kHz}

Alimentazione

USA: 120 Volt, 60 Hz

Europa: 230 Volt, 50 Hz

Assorbimento alla potenza dichiarata 300 watt

BTU (4 ohm, alla 1/8th potenza) 279 BTU/h

Dimensioni (L× A× P) 430x97x424mm

Altezza panello frontale 2U rack (88,1mm)

Peso (netto) 9,6 kg

Tutte le caratteristiche dichiarate sono esatte al momento della stampa.

Rotel si riserva il diritto di apportare miglioramenti nella alcun preavviso.

Rotel e il logo Rotel HiFi sono marchi registrati della The Rotel Co. Ltd. Tokyo Japan.
