IAN 373991_2104 HYDRAULIK-STEMPELWAGENHEBER Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

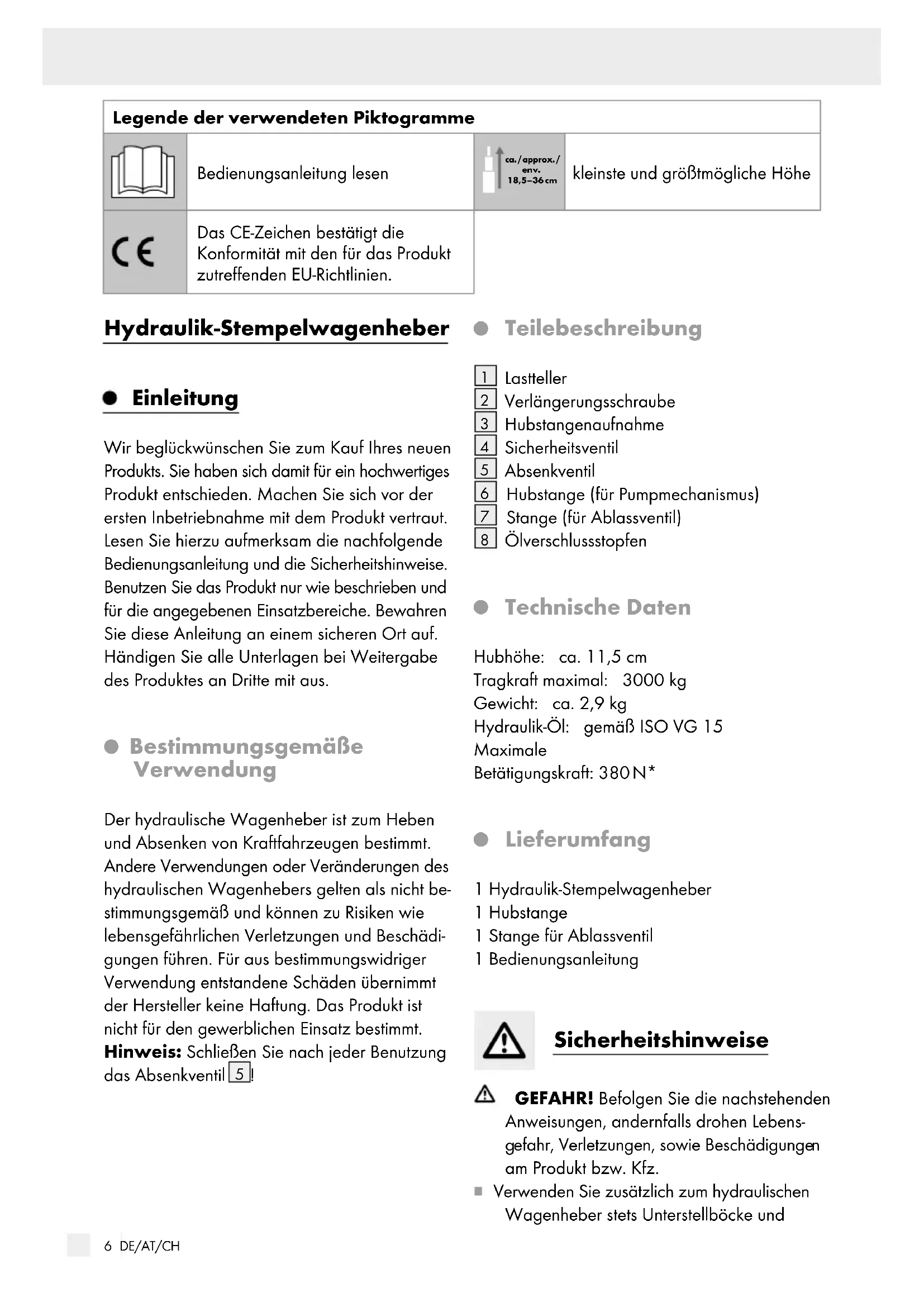

25 DE/AT/CH Legende der verwendeten Piktogramme ................................................ Seite 6 Einleitung .............................................................................................................................. Seite 6 Bestimmungsgemäße Verwendung .........................................................................................Seite 6 Teilebeschreibung ....................................................................................................................Seite 6 Technische Daten .....................................................................................................................Seite 6 Lieferumfang .............................................................................................................................Seite 6 Sicherheitshinweise ..................................................................................................... Seite 6 Gebrauch .............................................................................................................................. Seite 8 Kfz anheben .............................................................................................................................Seite 8 Kfz absenken ............................................................................................................................ Seite 8 Reinigung und Pflege .................................................................................................Seite 9 Wartung und Lagerung ............................................................................................Seite 9 Hydraulik-Öl nachfüllen / Einfetten ..........................................................................................Seite 9 Luft aus dem Hydraulik-System entfernen ...............................................................................Seite 10 Lagerung ................................................................................................................................... Seite 10 Fehler beheben ...............................................................................................................Seite 10 Entsorgung ..........................................................................................................................Seite 11 Garantie ................................................................................................................................Seite 11 Abwicklung im Garantiefall ..................................................................................................... Seite 11 Service ......................................................................................................................................Seite 11 EU-Konformitätserklärung ....................................................................................Seite 12 V1.06 DE/AT/CH Legende der verwendeten Piktogramme Bedienungsanleitung lesen ca. / approx. / env. 18,5–36 cm kleinste und größtmögliche Höhe Das CE-Zeichen bestätigt die Konformität mit den für das Produkt zutreffenden EU-Richtlinien. Hydraulik-Stempelwagenheber Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung Der hydraulische Wagenheber ist zum Heben und Absenken von Kraftfahrzeugen bestimmt. Andere Verwendungen oder Veränderungen des hydraulischen Wagenhebers gelten als nicht be- stimmungsgemäß und können zu Risiken wie lebensgefährlichen Verletzungen und Beschädi- gungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Hinweis: Schließen Sie nach jeder Benutzung das Absenkventil

Verlängerungsschraube

Hubstange (für Pumpmechanismus)

Stange (für Ablassventil)

Technische Daten Hubhöhe: ca. 11,5 cm Tragkraft maximal: 3000 kg Gewicht: ca. 2,9 kg Hydraulik-Öl: gemäß ISO VG 15 Maximale Betätigungskraft: 380 N*

Lieferumfang 1 Hydraulik-Stempelwagenheber 1 Hubstange 1 Stange für Ablassventil 1 Bedienungsanleitung Sicherheitshinweise GEFAHR! Befolgen Sie die nachstehenden Anweisungen, andernfalls drohen Lebens-

efahr, Verletzungen, sowie Beschädigunge

am Produkt bzw. Kfz. Verwenden Sie zusätzlich zum hydraulischen Wagenheber stets Unterstellböcke und7 DE/AT/CH Radkeile. Arbeiten Sie niemals unter einem angehobenen Kfz, wenn Sie keine weiteren Sicherungsmaßnahmen getroffen haben. So verhindern Sie ein Wegrollen, Abrutschen oder Kippen des Fahrzeugs. Benutzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen – wie z. B. Schotterdecken – kann es zum Verrutschen der Last kommen. Achten Sie darauf, dass Sie nie- mals die zulässige Nennlast (Tragkraft) überschreiten. Es ist erforderlich, dass die Bedienungsperson das Hubgerät und die Last während aller Bewegungen beobachten kann. Es ist nicht erlaubt, unter der angehobenen Last zu arbeiten, solange sie nicht durch ge- eignete Mittel gesichert ist. Lassen Sie den hydraulischen Wagenheber nicht von unqualifizierten und unerfahrenen Personen benutzen. Sichern Sie das Kfz vor der Benutzung des hydraulischen Wagenhebers gegen Wegrollen. Ziehen Sie die Handbremse an, legen Sie einen Gang ein (bei Automatik „P“) und sichern Sie das Kfz mittels Radkeilen. Seien Sie trotz Sicherungsmaßnahmen stets aufmerksam und beobachten Sie während d

gesamten Arbeit am Kfz, ob der Lastteller

fest auf der Wagenheberaufnahme sitzt. Stellen Sie sicher, dass beim Anheben des Kfz weder Benzin, Batterieflüssigkeit noch andere gefährliche Substanzen auslaufen können. Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie dieses absenken. Senken Sie das Kfz nur langsam ab. Kontrollieren Sie, ob alle Teile sachgerecht montiert und unversehrt sind. Überprüfen Sie vor jedem Gebrauch die Funktionstüchtigkeit des hydraulischen Wa- genhebers. Kontrollieren Sie den hydraulis chen Wagenheber insbesondere auf auslaufendes Hydrauliköl, den festen Sitz aller Schrauben und Ventile. Benutzen Sie den hydraulischen Wagenheber niemals zum Transportieren oder Beladen eines Fahrzeugs. Heben Sie niemals das gesamte Fahrzeug an. Es ist nicht erlaubt, Personen mit dem hydrau- lischen Wagenheber anzuheben und achten Sie darauf, dass sich in der Nähe befindliche Personen ausreichend Abstand zum Kfz hal- ten, wenn der hydraulische Wagenheber in Gebrauch ist. Verstellen Sie niemals das Sicherheitsventil

. Es ist werksseitig korrekt eingestellt und muss nicht nachjustiert werden. Verwenden Sie den hydraulischen Wagen- heber keinesfalls, wenn das Siegel (Sicher- heitsventil

) beschädigt ist. Der Anwender ist vor dem Gebrauch des Wagenhebers durch eine erfahrene Person m

dem Gerät vertraut zu machen. Die Pump- und Übertragungskräfte betragen ungefähr 380 N*. Sind die Markierungen auf dem Produkt bis zur Unleserlichkeit beschädigt, ist von einer weiteren Nutzung des Wagenhebers abge- raten, bis diese erneuert wurden. Nehmen Sie keine Umbauarbeiten am hydraulischen Wagenheber vor. Jegliche konstruktive Veränderung des Geräts hat Einfluss auf die Sicherheit und die Übereinstimmung des Geräts mit der EN 1494/A1: 2008. Beim Benutzen des Wagenhebers darf die aufgewendete Kraft 380 N* nicht über- schreiten. Dies entspricht einer Kraft von ungefähr 38 kg am Hebel. VORSICHT! VERLETZUNGS-

SCHUNGEN! Halten Sie Ihre Finger während des Pumpvorgangs immer vom Bereich der Hubstangenaufnahme

fern. Andernfalls kann es zu Verletzungen durch Quetschungen kommen. Die Betriebstemperatur des Hydrauliköls dieses Geräts liegt bei -20 °C bis +40 °C. Verwenden Sie das Gerät nicht in feuerge- fährdeten Räumen, in denen brennbare oder explosive Dämpfe oder Stäube vorhanden sein könnten (z. B. in Ställen, Scheunen oder Lackierhallen).8 DE/AT/CH Benutzen Sie das Gerät nur zum Heben und Absenken des Kfz, nicht zum Halten in an- gehobener Stellung. Bewegen Sie es nicht beim Heben oder Absenken. Benutzen Sie das Gerät nicht, wenn Sie Spuren von ausgelaufenem Öl vorfinden. Stellen Sie nach jedem Gebrauch des Geräts alle benutzten Teile wieder in ihre ursprüngliche Position zurück. Lassen Sie das Hydrauliköl oder die Ölpumpe von Fach- personal austauschen, wenn Teile des Geräts sich nicht verstellen lassen. Falls Sie ein Austreten von Öl bemerken, beenden Sie die Arbeit und beseitigen Sie die Verschmutzung mit einem Tuch. Lassen Sie das Produkt von einem Fachmann reparieren. Sollte sich der Wagenheber nicht mehr wie gewollt absenken lassen, sichern Sie unbe- dingt das Fahrzeug durch Unterstellböcke gegen ein unbeabsichtigtes Absenken. Be- schaffen Sie sich einen weiteren Wagenhe- ber, mit dem Sie das Fahrzeug so weit anheben können, dass der defekte Wagen- heber sicher entfernt werden kann. Nehmen Sie professionelle Hilfe in Anspruch, falls Sie unsicher sind.

• Wenn die erbrachte Leistung diesen Wert über- steigt, muss die Leistung durch die Zuhilfenahme von zusätzlichen Personen verringert werden.

Kfz anheben VORSICHT! LEBENSGEFAHR! Vergewis- sern Sie sich zunächst über den unversehrten Zustand von Wagenheber und Unterstellböcken, bevor Sie diese verwenden. Beachten Sie, dass der hydraulische Wagenheber nur in Kombination mit Unterstellböcken verwendet werden darf. Stellen Sie diese vor dem Anheben des Kfz bereit. Falls Sie keine Unterstellböcke verwenden, droht ein Abkippen des Kfz, was Lebensgefahr be- deuten kann. Gehen Sie wie folgt vor: Achten Sie darauf, dass der Lastteller

komplett abgesenkt ist und die Verlänge- rungsschraube

vollständig eingedreht ist, wenn Sie den Wagenheber lagern. Stellen Sie den hydraulischen Wagenheber in die gewünschte Position. Beachten Sie dabei die Betriebsanleitung des Kfz. Drehen Sie, falls notwendig, die Verlänge- rungsschraube

heraus, bis sie den Boden des Kfz berührt (Abb. B). Verbinden Sie die Stange

, um eine verlängerte Hubstange zu erhalten. VORSICHT! VERLETZUNGS-

SCHUNGEN! Halten Sie Ihre Finger während des Pumpvorgangs immer vom Bereich der Hubstangenaufnahme

fern. Andernfalls kann es zu Verletzungen durch Quetschungen kommen. Führen Sie die Hubstange

in die Hub- stangenaufnahme

ein und pumpen Sie das Kfz auf die gewünschte Höhe (Abb. D). Hinweis: Achten Sie auf die Führung an der Hubstangenaufnahme

. Stellen Sie sicher, dass die Hubstange

richtig in der Führung einrastet. Stellen Sie die Unterstellböcke unter die zu- lässigen Stützpunkte des Kfz. Entlasten Sie den Wagenheber, indem Sie die Stange

mit der ovalen Öffnung auf das Absenkventil

aufsetzen, die Stange

etwas gegen den Uhrzeigersinn drehen und dann sofort wieder zurückdrehen. Der Lastteller

fährt etwas herunter und das Kfz wird von den Unterstellböcken gehalten.

Kfz absenken LEBENSGEFAHR! Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie dieses absenken. VORSICHT! Senken Sie das Kfz nur langsa

ab. Andernfalls drohen Verletzungsgefahr9 DE/AT/CH und Beschädigungen am Wagenheber und / oder dem Kfz. Heben Sie zunächst das Kfz etwas an, um die Unterstellböcke entfernen zu können. Gehen Sie zum Anheben vor wie im Kapitel „Kfz anheben“ beschrieben. Entfernen Sie die Unterstellböcke. Setzen Sie die Stange

mit der ovalen Öffnung auf das Absenkventil

auf und drehen Sie die Stange langsam gegen den Uhrzeigersinn (Abb. C). Das Kfz wird lang- sam abgesenkt. Hinweis: Je stärker Sie die Stange

gegen den Uhrzeigersinn drehen, um so schneller wird das Kfz abgesenkt. Drehen Sie deshalb zunächst sehr vorsichtig, um ein Gefühl für die richtige Geschwindigkeit zu bekommen. Senken Sie den Lastteller

soweit ab, dass er nicht mehr belastet ist. Ziehen Sie den Wagenheber dann unter dem Auto hervor. Üben Sie Druck auf den Lastteller

aus, bis er vollständig abgesenkt ist. Schließen Sie das Absenkventil

, indem Sie die Stange

auf dem Absenkventil

im Uhrzeigersinn drehen. Ziehen Sie die Stange

ab. Drehen Sie die Verlängerungsschraube

wieder herunter, falls Sie herausgeschraubt ist. Sollte sich der Wagenheber nicht mehr wie gewollt absenken lassen, sichern Sie unbe- dingt das Fahrzeug durch Unterstellböcke gegen ein unbeabsichtigtes Absenken. Be- schaffen Sie sich einen weiteren Wagenheber, mit dem Sie das Fahrzeug so weit anheben können, dass der defekte Wagenheber sicher entfernt werden kann. Nehmen Sie professio- nelle Hilfe in Anspruch, falls Sie unsicher sind.

Reinigung und Pflege Fetten Sie alle außen liegenden, beweglichen Teile gut ein. Reinigen Sie den hydraulischen Wagenheber mit einem leicht eingeölten Tuch. Verwenden Sie keinesfalls scharfe oder ätzende Reinigungsmittel.

Wartung und Lagerung

Hydraulik-Öl nachfüllen / Einfetten Hinweis: Verwenden Sie nur Hydraulik-Öle gemäß ISO VG 15. Stellen Sie den Wagenheber senkrecht auf eine ebene, waagerechte Fläche. Drehen Sie die Verlängerungsschraube

vollständig herunter. Setzen Sie die Stange

mit der ovalen Öffnung auf das Absenkventil

auf und drehen Sie die Stange gegen den Uhrzeiger- sinn (Abb. C), bis der Lastteller

vollständig abgesenkt ist. Ziehen Sie den Ölverschlussstopfen

aus dem Öltank. Füllen Sie Hydrauliköl mit einem geeigneten Gefäß in den Öltank. Füllen Sie das Hydrau- lik- Öl bis an die Unterkante der Einfüllöffnu ng. Entfernen Sie eventuell vorhandene Luft im Hydraulik-System. Gehen Sie dazu wie in den Schritten 3-4 im Kapitel „Luft aus dem Hydraulik-System entfernen“ vor. Setzen Sie den Ölverschlussstopfen

wieder in den Öltank ein. Fetten Sie alle beweglichen Teile des Wagen- hebers regelmäßig ein, um Korrosion zu verhindern. Füllen Sie ca. 100–105 ml Öl nach, wenn das Öl komplett verbraucht ist. Hinweis: Die Verschleiß-Lebensdauer von 3 Jahren verfällt, wenn der Wagenheber nicht von qualifiziertem Fachpersonal über- prüft wird. Lassen Sie einen defekten hydraulischen Wagenheber nur vom Fachmann reparieren. Versuchen Sie niemals, ihn selbst zu reparieren.10 DE/AT/CH

Luft aus dem Hydraulik-System entfernen Luft im Hydraulik-System kann zu Beeinträchtigun- gen bei der Funktion des Wagenhebers führen. Gehen Sie zum Entfernen der Luft aus dem Hydraulik-System wie folgt vor:

1. Setzen Sie die Stange

mit der ovalen Öffnung auf das Absenkventil

auf und drehen Sie die Stange gegen den Uhrzei- gersinn (Abb. C). Drücken Sie den Lastteller

nach unten, bis dieser vollständig abge- senkt ist.

2. Ziehen Sie den Ölverschlussstopfen

3. Führen Sie die Hubstange

in die Hub- stangenaufnahme

ein und pumpen mehr- mals, um die Luft entweichen zu lassen.

4. Setzen Sie die Stange

mit der ovalen Öffnung auf das Absenkventil

auf und drehen Sie die Stange im Uhrzeigersinn (Abb. C). Das Absenkventil

ist nun wieder geschlossen.

5. Setzen Sie den Ölverschlussstopfen

wie- der in den Öltank ein.

6. Wiederholen Sie bei Bedarf die Schritte

1–5, bis die Luft vollständig entwichen ist.

Lagerung Setzen Sie die Stange

mit der ovalen Öffnung auf das Absenkventil

auf und drehen Sie die Stange gegen den Uhrzeiger- sinn (Abb. C), bis der Lastteller

vollstän- dig abgesenkt ist. Drehen Sie die Verlängerungsschraube

vollständig herunter. Lagern Sie den hydraulischen Wagenheber und die Hubstange trocken und vor Feuch- tigkeit geschützt. Achten Sie darauf, dass der Lastteller

komplett abgesenkt ist und die Verlängerungs- schraube

vollständig eingedreht ist, wenn Sie den Wagenheber lagern. So vermeiden Sie, dass Öl aus dem Ölverschlussstopfen

austreten kann. Fetten Sie alle beweglichen Teile des Wagen- hebers regelmäßig ein, um Korrosion zu verhindern.

Fehler beheben = Fehler = Ursache = Behebung = Der Wagenheber hebt das Kfz nicht oder nicht hoch genug an. = Das Absenkventil

wurde nicht richtig geschlossen. = Schließen Sie das Absenkventil

vollständig (siehe Kapitel „Kfz anheben“). = Es ist nicht genug Hydraulik-Öl im Wagen- heber. = Füllen Sie Hydraulik-Öl nach (siehe Kapitel „Hydraulik-Öl nachfüllen / Einfetten“). = Es befindet sich zuviel Hydraulik-Öl im Zylinder. = Entfernen Sie die überschüssige Menge Hydraulik-Öl aus dem Zylinder. = Es befindet sich Luft im Hydraulik-System. = Entfernen Sie die Luft im Hydraulik-System (siehe Kapitel „Luft aus dem Hydraulik-System entfernen“). = Der Wagenheber gibt unter Belastung nach. = Das Absenkventil

wurde nicht richtig geschlossen. = Schließen Sie das Absenkventil

vollständig (siehe Kapitel „Kfz anheben“). = Hydraulik-Öl tritt aus. = Es befindet sich zuviel Hydraulik-Öl im Zylinder. = Entfernen Sie die überschüssige Menge Hydraulik-Öl aus dem Zylinder. = Der Pump-Mechanismus funktioniert nur teilweise. = Es befindet sich zuviel Hydraulik-Öl im Zylinder. = Entfernen Sie die überschüssige Menge Hydraulik-Öl aus dem Zylinder.11 DE/AT/CH = Es befindet sich Luft im Hydraulik-System. = Entfernen Sie die Luft im Hydraulik-System (siehe Kapitel „Luft aus dem Hydraulik-System entfernen“). Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recycling- stellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Lassen Sie Hydrauliköl umweltgerecht entsorgen. Stellen Sie die Entsorgung durch eine Reparatur- Fachwerkstatt sicher oder wenden Sie sich an die nächste Schadstoffsammelstelle. Garantie Das Produkt wurde nach strengen Qualitätsricht- linien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden darge- stellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikations- fehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder ge- wartet wurde. Die Garantieleistung gilt für Material- oder Fab- rikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung aus- gesetzt sind (z. B. Batterien) und daher als Ver- schleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer ( IAN 373991_2104
