BEDIENUNGSANLEITUNG BSB 1050 E Meister Craft

Meister Werkzeuge GmbH Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1 D-42349 Wuppertal

Tel.: [phone] / 99 21 21 (14 Cent/min aus dem deutschen Festnetz. Mobilfunk max. 42 Cent/min)

Fax: +49 (0)202 / 6 98 05 88

E-Mail: [e-mail]

Abb. 1 1 6 8 7 2 5 3 4 basic master M BSB 1050 E

Betriebsanleitung & Sicherheitshinweise

WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanleitung bitte vor der ersten Inbetriebnahme sorgfältig lesen und zusammen mit der Maschine aufbewahren! Bei Weitergabe des Gerätes an andere Nutzer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Inhalt

	Seite		Seite
1 – Lieferumfang	4	6 – Gerätespezifische Sicherheitshinweise 9
2 – Technische Informationen	4	7 – Montage und Einstellarbeiten	11
3 – Bauteile	5
4 – Bestimmungsgemäße Verwendung	5	8 – Betrieb	12
		9 – Arbeitsweise	12
5 – Allgemeine Sicherheitshinweise 6		10 – Wartung und Umweltschutz	12
		11 – Service-Hinweise	13

1 - Lieferumfang

• 1 Schlagbohrmaschine
• 1 Zusatzhandgriff
• 1 Tiefenanschlag
• Bedienungsanleitung
- Garantieurkunde

2 - Technische Informationen

Technische Daten

Stromversorgung 230V~/50Hz
Nennaufnahme 1050 W
Drehzahl n_0	0-2800 min ^-1
Schlagzahl ↩	0-42000 -1
Spindelhals-ø 43 mm
Anschlussgewinde	1/2'' - 20 UNF
Bohreraufnahme max. 13 mm
Max. Bohr-ø
- in Beton 16 mm
- in Stahl 13 mm
- in Holz 25 mm
Zuleitung 200 cm

Technische Änderungen vorbehalten.

Lärmemission/Vibration

Lärmemission

L_pA : 92,0 dB(A), L_WA : 103,0 dB(A) Messunsicherheit: K_pA : 3,0 dB(A), K_WA : 3,0 dB(A)

Hand-/Arm schwingungen:

Schlagbohren in Beton a_h, ID : 14,99 m/s ^2 Bohren in Metall a_h, D : 4,05 m/s ^2 Messunsicherheit: K_ID : = 1,5 m/s ^2 , K_D : = 1,5 m/s ^2

Geräusch-/Vibrationsinformation min

Messwerte ermittelt entsprechend EN 60745-1:2009.

Der angegebene Schwingungsemis - sions wert wurde beim Oberflächen - schlei fen festgestellt. Bei anderen Anwendungen kann der Schwingungs - emissionswert ab weichen. Der angegebene Schwing ungs emis sions wert wurde nach einem ge normten Prüf - verfahren gemessen und kann zum Ver -

gleich eines Elektro werkz eugs mit einem anderen verwen det werden.

Der angegebene Schwingungs - emissions wert kann auch zu einer einleitenden Ein schätzung der Be - einträchtigung ver wen det werden.

ACHTUNG! Der Schwingungs - emissionswert kann sich während der Benutzung des Elektro werk zeugs vom Angabewert unterscheiden, ab hängig von der Art und Weise wie das Elektro werkzeug verwendet wird.

Es müssen Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden. Hierbei erfolgt die Einschät -zung der Be ein trächtigung unter Be - rücksichtigung der tatsächlichen Nut - zungsbedingungen. (Dabei sind alle Anteile des Betriebs zyklus zu berück -sichtigen, d. h. auch Zei ten, in welchen das Elektro werkzeug abgeschal tet ist und solche, in welchen es zwar ein ge schal tet ist, aber ohne Belastung läuft.)

ACHTUNG! Eine gewisse Lärmbelästigung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie daher lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhe - zeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste.

ACHTUNG! Die Einwirkung von Lärm kann zu Schädigungen des Gehörs führen. Daher nur mit einem geeigneten Gehörschutz arbeiten. In der Nähe befindliche Personen sollten daher ebenfalls einen geeigneten Gehörschutz tragen.

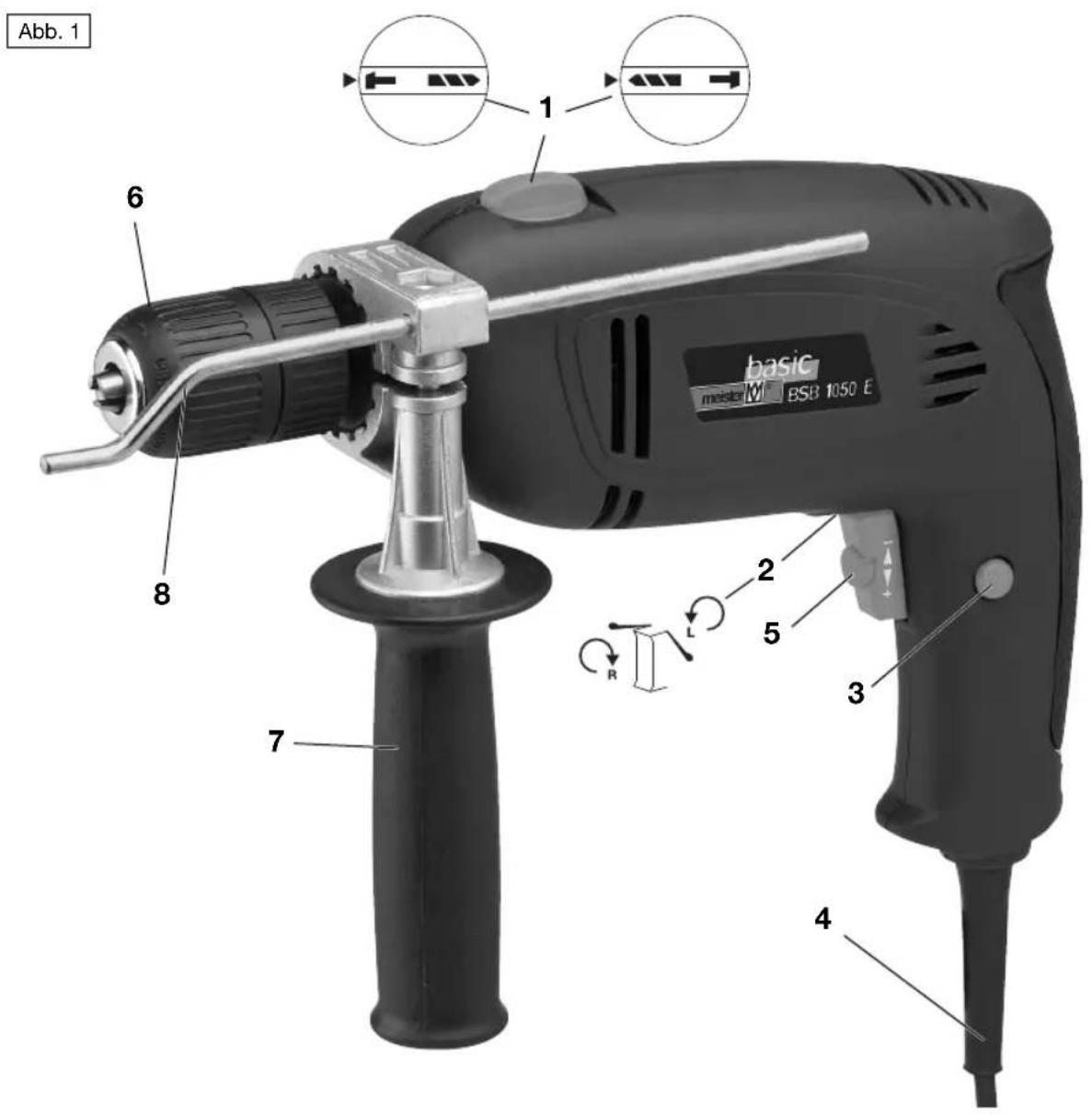

3 - Bauteile

1 Umschalten Bohren/Schlagbohren
2 Rechts-/Linkslauf-Umschalter
3 Arretierknopf für Dauerbetrieb
4 Zuleitung
5 Ein-/Ausschalter mit Drehzahlregelung
6 Bohrfutter
7 Zusatzhandgriff
8 Tiefenanschlag

4 – Bestimmungsgemäße Verwendung

Bohren in Holz und Metall, Schlag boh - ren in Beton, Schrauben. Verwenden Sie Maschine, Werkzeuge und Zubehör für weitere Tätigkeiten (Herstellerangaben beachten) nur für ihren jeweils be stim - mungsgemäßen Einsatzbereich. Alle an - deren Verwendungen werden ausdrück - lich ausgeschlossen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensorischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen be - nutzt zu wer den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beauf sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt.

Fehlanwendung

Alle Verwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Verwendung“ genannt sind, gelten als Fehlanwendung.

Verwendungen, für die das Elektro werk -zeug nicht vorgesehen ist, können Gefähr dungen und Verletzungen ver ursachen. Verwenden Sie kein Zubehör, das nicht speziell für dieses Elektrowerkzeug vorgesehen ist.

Es besteht Verletzungsgefahr. Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes.

Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung.

Restrisiken:

Die Betriebsanleitung zu diesem Elektro - werkzeug enthält ausführliche Hin weise zum sicheren Arbeiten mit Elektro werk - zeugen. Dennoch birgt jedes Elektro - werkzeug gewisse Rest risiken, die auch durch die vorhandenen Schutz vorrich - tungen nicht völlig auszuschließen sind. Bedienen Sie deshalb Elektro werk zeuge immer mit der notwendigen Vorsicht.

Restrisiken können zum Beispiel sein:

• Berühren von rotierenden Teilen oder Einsatzwerkzeugen.
• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.
• Brandgefahr bei unzureichender Belüftung des Motors.
• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehörschutz.

Ein sicheres Arbeiten hängt auch von der Vertrautheit des Bedienpersonals im Um gang mit dem jeweiligen Elektro - werkzeug ab! Entsprechende Maschi - nenkenntnis sowie umsichtiges Verhalten beim Arbei ten helfen bestehende Restrisiken zu minimieren.

WARNUNG! Dieses Elektrowerk -zeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizi nische Im plantate beeinträchtigen.

Um die Gefahr von ernsthaften oder tödlichen Verletz un gen zu verringern, empfehlen wir Perso nen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medi zini schen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

5 – Allgemeine Sicherheits - hin weise für den Um gang mit Elektrowerk zeugen

WARNING! Lesen Sie alle Si cher - heitshinweise und Anwei sun gen.

Versäumnisse bei der Einhal tung der Sicherheitshinweise und An weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro werkzeug (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).

1 Arbeits platz si cherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeits bereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektro - werkzeug nicht in explosions ge - fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benut zung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kon trolle über das Gerät verlieren.

2 Elektri sche Sicherheit

a) Der Anschlussstecker des Elek - trowerkzeuges muss in die Steck - dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste - ccker gemeinsam mit schutzgeerde- ten Elektrowerkzeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.

e) Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeig -neten Verlängerungskabels ver rinn gert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektro - werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom - schutzschalters vermindert das Risiko eines elektrischen Schla ges.

3 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika - menten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutz aus - rüstung und immer eine Schutz - brille. Das Tragen person li cher Schutzausrüstung, wie Staub maske, rutschfeste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsich tigte Inbetriebnahme.

Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor - gung und/oder den Akku an schlie - ßen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten.

Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie abnormale Kör - perhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektro - werkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auf - fangeinrichtungen montiert wer den können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer den.

Verwendung einer Staubab saugung kann Gefährdungen durch Staub verringern.

4 Ver wen dung und Behandlung des Elektro werkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk zeug. Mit dem passenden Elektro werkzeug arbeiten Sie besser und sicherer im angegebenen Leis tungs bereich.

b) Benutzen Sie kein Elektrowerk zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte - einstellungen vornehmen, Zube - hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elek - trowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfah renen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschä digt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge - pflegte Schneidwerkzeuge mit schar - fen Schneidkanten verklem men sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisung gen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Besondere Sicherheitshinweise:

- Sicherheitshinweise für Schlagbohrmaschinen

a) Tragen Sie Gehörschutz bei der Be - nutzung von Schlagbohrma schinen. Die Einwirkung von Lärm kann Gehör verlust bewirken.
b) Benutzen Sie die mit dem Gerät ge - lieferten Zusatzhandgriffe. Der Ver lust der Kontrolle über die Maschine kann zu Verletzungen führen.
- Weitere Sicherheitshinweise für Schlagbohrmaschinen
a) Betätigen Sie den Getriebeum schal ter nur bei stillstehendem Motor. Ein Umschalten bei laufender Maschine kann einen Getriebeschaden verursachen
b) Benutzen Sie die Schlagbohrma schi ne niemals als Schraubendreher. Das Festziehen und Lösen von Schrauben, Muttern und dergleichen mit der Schlagbohrmaschine ist untersagt.

c) Wasser von Teilen des Elektrowerk zeugs und von Personen im Arbeits bereich fern zu halten
d) Vor jeder Einstellung, Service oder Wartung muß das Netzkabel des Werkzeug aus der Steckdose gezo gen werden.
e) Die elektrische Leistungsstärke Ihres Verlängerungskabels muss min destens genauso stark wie die des Gerätes sein.
f) Überprüfen Sie, daß die Netz spannung mit der Angabe des Typen schil des auf dem Gerät überein stimmt.
g) Überprüfen Sie die Wände und Decken, um die Beschädigung der versteckten Leitungen zu vermeiden.
h) Berühren Sie das Außengehäuse niemals direkt nach dem Bohren. Er wird beim Bohren sehr heiß.

6 Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparieren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

6 - Gerätespezifische Sicherheitshinweise

• Augen-und Gehörschutz anlegen.
• Bevor Sie Löcher in eine Wand bohren, prüfen Sie ggf. mit einem Leitungssucher, dass Sie nicht auf Strom, Gas oder Wasser stoßen.

• Bohrer-/Bohrfutterwechsel nur bei gezogenem Netzstecker vornehmen!

• Zur Vermeidung von Verletzungen sollte das zu bearbeitende Werkstück gesichert (z.B. durch Einspannen im Schraubstock) sein.

• Vermeiden Sie, dass der Motor beim Bohren unter Belas tung zum Still - stand kommt.
• Die Maschine nur für deren bestimmungsgemäßen Einsatzbereich verwenden.
• Während des Betriebes die Maschine immer mit beiden Händen halten und einen sicheren Stand einnehmen.
• Steckdosen im Außenbereich müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein.
• Späne oder Splitter dürfen niemals bei laufender Maschine entfernt werden.
• Kleine Werkstücke müssen so ge - sichert werden, dass sie beim Bohren nicht vom Bohrer mitgenommen werden können.
• Vor allen Arbeiten an der Maschine, in Arbeitspausen und bei Nichtgebrauch Stecker aus der Steckdose ziehen.
• Anschlusskabel immer vom Wirkungs - bereich fernhalten.
• Maschine nur ausgeschaltet an die Steckdose anschließen.
  • Die Maschine immer mit Zusatz hand - griff verwenden.
• Personen unter 16 Jahren dürfen die Maschine nicht bedienen.
• Wenn die Anschlussleitung beschädigt wird, muss sie – um Gefährdungen zu

ver mei den – vom Hersteller oder seinem Kun den dienst vertreter ersetzt werden.

Sicherheitskennzeichnung

Die Symbole auf dem Gehäuse haben folgende Bedeutung:

Beim Arbeiten mit der Schlagbohrmaschine, tragen Sie eine Schutzbrille.

Tragen Sie Gehörschutz, wenn Sie die Schlagbohrmaschine benutzen.

annung, -frequenz und Leistungsaufnahme

Leerlaufdrehzahl

Schlagzahl

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Haus-müll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Lesen Sie diese Bedienungsanleitung gut durch, bevor Sie die Schlagbohrmaschine benutzen.

Freiwilliges Gütesiegel „geprüfte Sicherheit“

Gehäuse ist doppelt schutziso liert

CE-Zeichen (Konformität mit eu - ropäischen Sicherheits normen)

Hersteller-Anschrift

7 – Montage und Einstellarbeiten

Zusatzhandgriff montieren

Der Zusatzhandgriff (7) kann wahl weise rechts oder links vom Bohrfutter montiert werden. Griffstück vom Zu satz hand griff durch Linksdrehen so weit lösen, dass er über das Bohrfutter (6) auf den Spann - hals geschoben werden kann. Dabei muss der an der Unterseite des Spann - halses befindliche Halte nocken in eine der Haltenuten des Spannrings ein greifen. Auf diese Weise lässt sich eine günstige Arbeits po sition wählen und der Zusatz - handgriff zugleich gegen vibra tions be ding - tes Ver rutschen sichern. Griffstück durch Rechtsdrehen anziehen, bis der Zusatzhand- griff fest mit der Maschine verbunden ist.

Montieren des Tiefenanschlags

Handgriff (7) lösen, so dass die Sechs - kantschraube die Öffnung für den Tie fen - anschlag freigibt. Tiefen an schlag (8) in die Öffnung schieben und Hand griff festdrehen.

Einstellen des Tiefenanschlags

• Bohrer einsetzen und verriegeln.

• Handgriff lockern.

• Tiefenanschlag auf die gleiche Länge wie der eingespannte Bohrer ver - schieben, hierzu den Bohrer gegen eine ebene Wand drücken.

• An der Skala des Tiefenanschlags Wert in mm ablesen und von diesem Wert gewünschte Bohrtiefe abziehen.
• Den erhaltenen Wert auf dem Tiefen an - schlag einstellen und Handgriff festziehen.

Werkzeugwechsel

ACHTUNG! Netzstecker ziehen.

Die Maschine verfügt über ein Schnell - spann-Bohrfutter zum schlüssellosen Werkzeugwechsel mit der Hand.

Maschine am hinteren Bohrfutterring hal ten. Das Bohrfutter durch Links drehen am vor- deren Ring öffnen. Bohrer einsetzen und durch Rechtsdrehen am vorderen Ring fixieren.

Drehzahlvorwahl

Zum materialschonenden Arbeiten die Drehzahlempfehlungen der Zubehör - hersteller beachten.

Stufenlose Drehzahlvorwahl mit Stellrad am Ein-/Ausschlater (5):

Stellrad in Richtung + bis zum Anschlag drehen →größte Drehzahl.

Stellrad in Richtung – bis zum Anschlag drehen →kleinste Drehzahl.

Die Drehzahl kann je nach Druck auf den Ein-/Ausschalter stufenlos bis zur am Stellrad vorgewählten Drehzahl gesteuert werden.

Bei Dauerbetrieb mit arretiertem Ein-/Ausschalter läuft die Maschine mit der vorgewählten Drehzahl.

Wichtig: Während des Laufs der Maschine darf der Rechts-/Links - lauf-Umschalter nicht betätigt werden, daher vollständigen Stillstand ab war- ten. Eingriffe an der Maschine außer - halb der bestimmungsgemäßen Ver- wendung führen zum Verlust des Ga- rantieanspruchs. Das Bohrfutter von Rechts-/Linkslauf-Maschinen ist stets mit einer Linksgewinde-Schrau be fixiert. Diese ist vor einem Bohr futter - wechsel vorn durch das Bohrfutter hin durch zu lösen. Links gewinde- Schrau ben lassen sich nur durch Rechts dreh ung lösen.

8 - Betrieb

Ein-/Ausschalten

Die Spannung der Netzversorgung muss mit den Angaben auf dem Typenschild der Maschine übereinstimmen.

Momentschaltung

Einschalten:

Ein-/Ausschalter (5) drücken.

Ausschalten:

Ein-/Ausschalter loslassen.

Dauerbetrieb:

Einschalten:

Ein-/Ausschalter drücken und dann Arretierknopf (3) drücken.

Ausschalten:

Ein-/Ausschalter drücken und loslassen.

9 - Arbeitsweise

Bohren in Holz und Metall

Zum Bohren in Holz und Metall muss das Schlagwerk grundsätzlich ausge - schaltet sein.

Den Schlagwerkschalter (1) auf Stellung „AUS“ stellen

Rechts-/Links lauf-Umschalter (2) auf „Rechts lauf“ stellen.

Elektronische Drehzahlre ge lung durch Betätigung des Ein-/Aus schalters.

Drehzahlvorwahl mit Stellrad am Ein-/Ausschalter.

Bohren in Beton

Schlagwerk (1) einschalten

Rechts-/Linkslauf-Umschalter (2) auf „Rechts lauf“ stellen.

Mit niedriger Drehzahl starten.

Zum herausdrehen fest sitzender Bohrer die Maschine bei Still - stand auf Linkslauf schalten.

Bohrer bei Linkslauf vorsichtig aus dem Bohrloch ziehen.

10 – Wartung und Umweltschutz

Vor allen Pflege- und Wartungsarbeiten Netzstecker ziehen. Maschine mit einem feuchten Tuch reinigen, keine Lösungs - mittel verwenden, gut abtrocknen.

Lüftungsschlitze staubfrei halten. Vor jeder Verwendung Maschine, Kabel und Zubehör auf Unversehrtheit überprüfen.

Reparaturen ggf. von einem Fachmann ausführen lassen.

ACHTUNG! Nicht mehr brauch -bare Elektro- und Akkugeräte bren nicht in den Hausmüll! Sie

sind entsprechend der Richtlinie 2012/19 EU für Elektro- und

Elektronik-Altgeräte getrennt zu sammeln und einer um welt- und fach gerech ten Wieder - verwer tung zu zu führen.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung.

11 - Service-Hinweise

• Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.
• Meisterbasic-Geräte sind weitgehend wartungsfrei, zum Reinigen der Gehäuse genügt ein feuchtes Tuch. Zusätzliche Hinweise entnehmen Sie bitte der Betriebsanleitung.

• Meisterbasic-Geräte unterliegen einer streng gen Qualitätskontrolle. Sollte dennoch ein mal eine Funktions - störung auftreten, so senden Sie das Gerät bitte an unsere Service-An - schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Während der Garantiezeit legen Sie dem Gerät bitte Garantie-Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantie - reparatur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt zum Erlöschen des untiean spruchs!

WICHTIG! Wir weisen ausdrück - lich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaus - tausch nicht unsere Originalteile bzw. von uns freige gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH - Kunden - service oder einem autorisierten Fach mann durch geführt wurde! Entsprechendes gilt für die ver wen - deten Zubehörteile.

• Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung verwenden.
• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even -tuelle Reparaturen an Meisterbasic-Geräten kosten günstig ausführen.

Molster Werkzeuge Gewälk Obarkampur Str. 37-19 D-42349 Wuppertal Germany

Adresa výrobce

Meister Workzeuge GmbH Oborkampør 01t. 37-39 D-42349 Wuppertel Germany

Melster Weritzkage GmbH Oberkampfer Str. 17-99 D-42549 Wuppertel Germany

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklärung	EC-Declaration of Conformity
Prohlášení o konformitě s ES	EG-Verklaring van overeenstemming
Déclaration de conformité CE	AB Uygunluk Açıklaması
Für das nachstehende Erzeugnis ...	Schlagbohrmaschine
Potvrzujeme tímto, že níže uvedený výrobek ...	Příklepová vrtačka
Nous déclarons que le produit d signé ci-après ...	Perceuse à percussion
The following product ...	Hammer Drill
Voor het hieronder vermelde produkt ...	Slagboormachine
Aşağıda belirtilen ürünün ...	Darbeli Matkap

BSB 1050 E Nr. 5402390 Bj. 2014 · SN04001

… wird die Übereinstimmung mit folgenden Richtlinien erklärt:
... je v souladu s tûmito smûrnicemi:
... est conforme aux directives suivantes:
... is herewith declared to conform with the following guidelines:
... wordt verklaard dat het in overeenstemming is met de volgende richtlijnen:
... alttaki yönetmeliğe uygun olduğu açıklamır:

D - Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Technische Leitung/Produktentwicklung,

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

D - Autorisierte Person zur Aufbewahrung der technischen Dokumente

Nachdruck oder Vervielfältigung – auch aus - zugs weise – nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37–39

D-42349 Wuppertal

Germany

2014/2015

Diese Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu lässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Ein speisung und Verarbeitung in elektronischen Systemen.
