BEDIENUNGSANLEITUNG MPMB 1100 Meister Craft

Meister Werkzeuge GmbH

Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1

D-42349 Wuppertal

Tel.: [phone] / 99 21 21

(14 Cent/min aus dem deutschen Festnetz. Mobilfunk max. 42 Cent/min)

Fax: +49 (0)202 / 6 98 05 88

E-Mail: [e-mail]

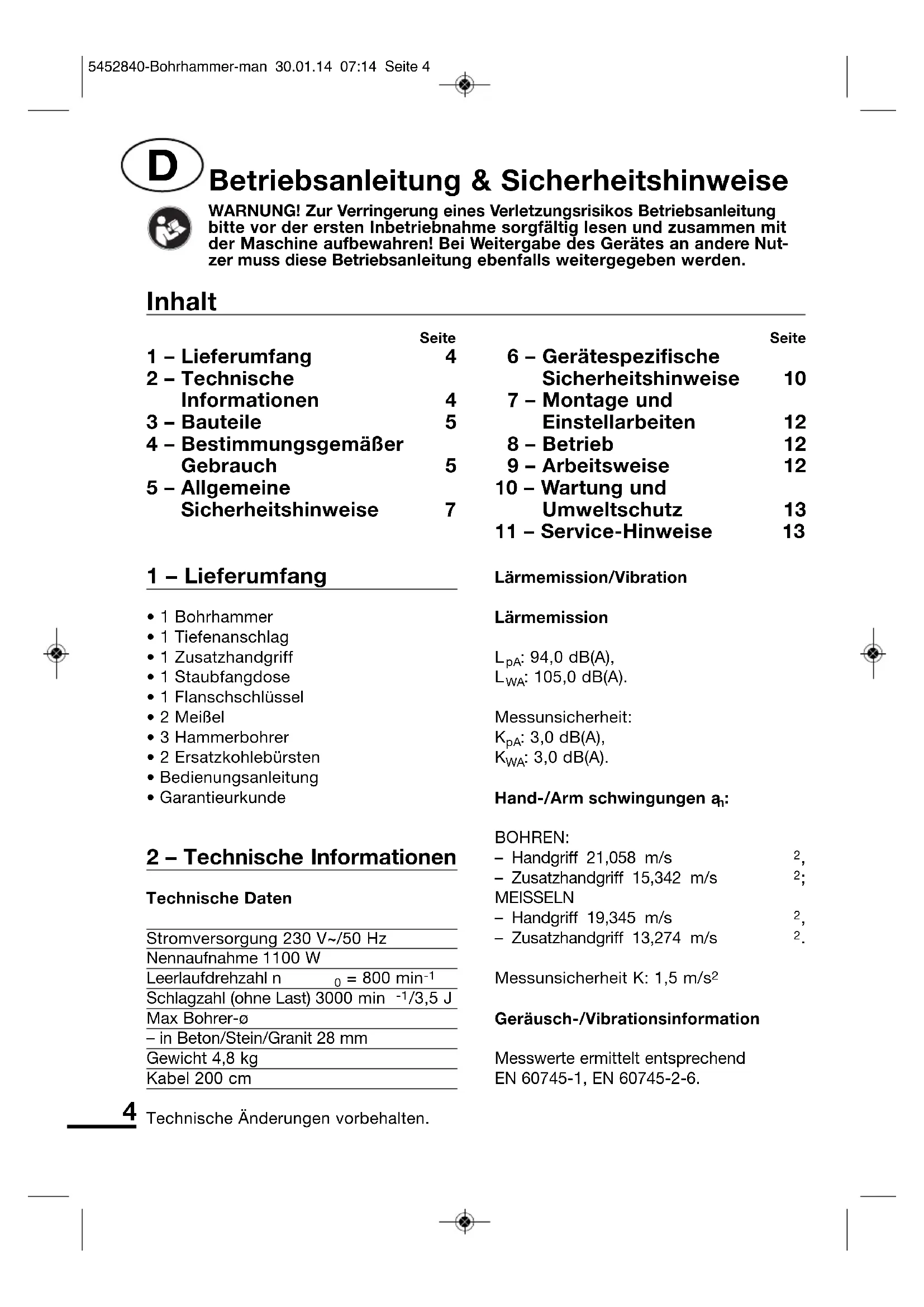

Betriebsanleitung & Sicherheitshinweise

WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanleitungitte vor der ersten Inbetriebnahme sorgfaltig lessen und zusammen mit der Maschine aufbewahren! Bei Weitergabe des Gerätes an andere Nutzer muss diese Betriebsanleitung ebenfalls weitergegeben werden.

Inhalt

	Seite		Seite
1 - Lieferumfang	4	6 - Gerätespezifische Sicherheitshinweise	10
2 - Technische Informationen	4	7 - Montage und Einstellarheiten	12
3 - Bauteile	5
4 - Bestimmungsgemäßer Gebrauch	5	8 - Betrieb	12
		9 - Arbeitsweise	12
5 - Allgemeine Sicherheitshinweise	7	10 - Wartung und Umweltschutz	13
		11 - Service-Hinweise	13

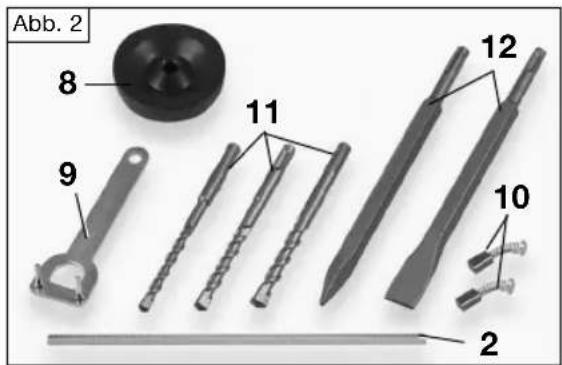

1-Lieferumfang

1 Bohrhammer
- 1 Tiefenanschlag
1Zusatzhandgriff
1 Staubfangdose
1 Flanschschlüssel
2 MeiBel
3 Hammerbohrer
- 2 Ersatzkohlebürsten
Bedienungsanleitung
- Garantieurkunde

2 - Technische Informationen

Technische Daten

Stromversorgung 230 V~/50 Hz

Nennaufnahme 1100 W

Leerlaufdrehzahl n 0 = 800 min-1

Schlagzahl (ohne Last) 3000 min -1/3,5 J

Max Bohrer-ø

- in Beton/Stein/Granit 28 mm

Gewicht 4,8 kg

Kabel 200 cm

Lärmemission/Vibration

Lärmemission

Hand-/Arm schwingungen a:

BOHREN:

• Handgriff 21,058 m/s 2
• Zusatzhandgriff 15,342 m/s 2;
  MEISSELN
• Handgriff 19,345 m/s 2
• Zusatzhandgriff 13,274 m/s 2.

Messunsicherheit K: 1,5 m/s²

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend

EN 60745-1, EN 60745-2-6.

Technische Änderungen vorbehalten.

• Der angegebene Schwingungsemis -sionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektro -werkzeugs mit einem anderen ver -wendet werden;
• Der angegebene Schwingungsemis-sionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
• Der Schwingungsemissionswert kann während der tatsächlichen Benutzung des Elektrowerkzeugs sich von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird;
• Alle Anteile sind des Betriebszyklus zu berücksichtigigen, beispelsweise Zeiten, in denen das Elektrowerkzeug abge-schaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Be-lastung lauft.

Um Vibrationsrisiko zu vermeiden,

• tragen Sie Handschuhe beim Gebrauch;
• die Arbeitszeit begrenzen und die tatsächliche Betriebszeit abkürzen.

Es müssen Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden. Hierbei erfolgt die Einschätzung der Beeinträchtigung unter Berücksichtigung der tatsächlichen Nutzungsbedingungen. (Dabei sind alle Anteile des Betriebs zyklus zu berück sichtigen, d. h. auch Zei ten, in welchen das Elektro werkzeug abgeschal tet ist und solche, in welchen eszar ein geschal tet ist, aber ohne Belastung lauft.)

ACHTUNG! Eine gewisse Lärmbelastigung durch diesen

Gerät ist nicht vermeidbar. Verlegen Sie davon lärmintensive Arbeitsen auf zugelassene und damit bestimmte Zeiten. Halten Sie sich ggf. an Ruhe-zeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste.

ACHTUNG! Die Einwirkung von Lärm kann zu Schädigungen des Gehörs führen. Daher nur mit einem geeigneten Gehörschutz arbeiten. In der Höhe befindliche Personen sollen denaher ebenfls einen geeigneten Gehörschutzlagen.

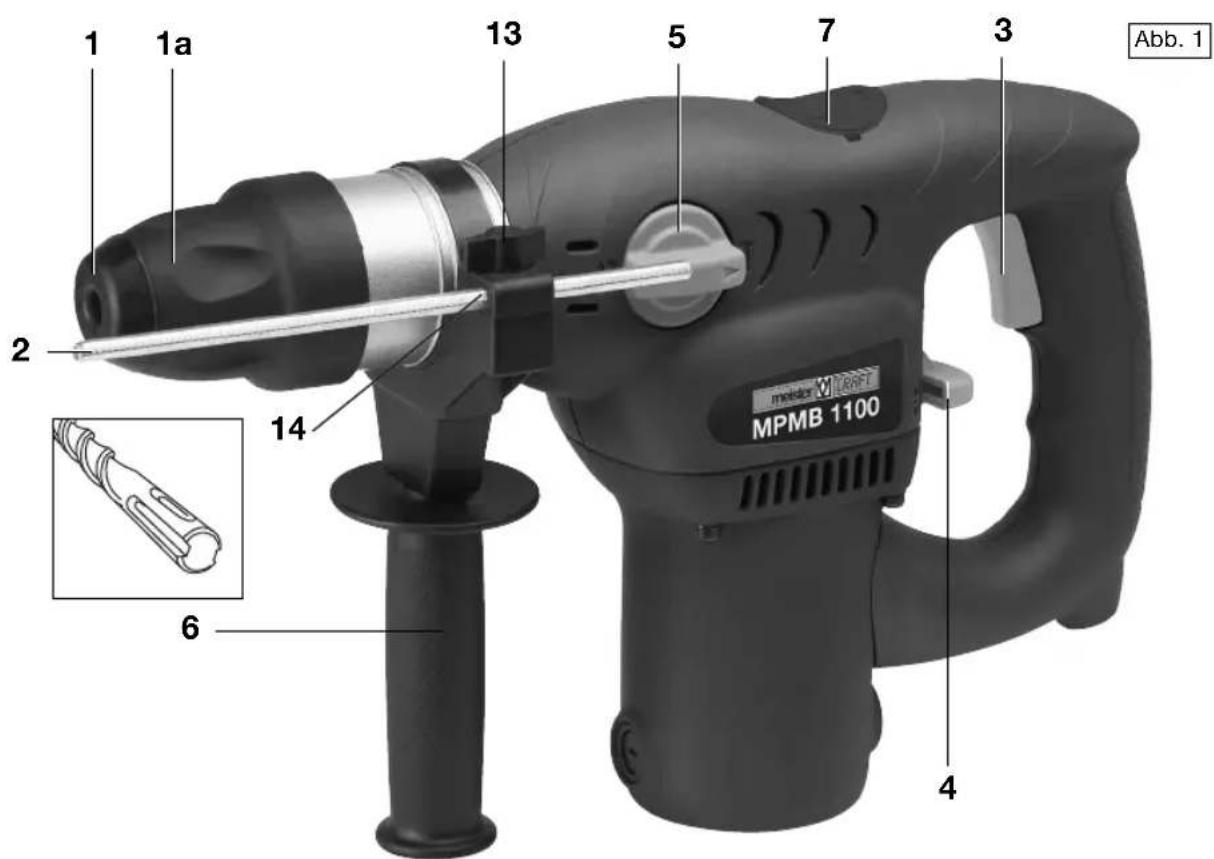

3 - Bauteile

1 Bohrfutter
1a Haltebuchse
2 Tiefenanschlag
3 Ein-/Ausschalter
4 Schlagwerk Ein-/Ausschalter
5 Wahlschalter Bohren/ Meisseln
6 Zusatzhandgriff
7 Getriebefett-Einfullöffnung
8 Staubfangdose
9 Flanschschlüssel
10 Ersatz-Kohlebürsten
11 Hammerbohrer
12 MeiBel
13 Flugelschraube
14 Klemmöffnung

4 - Bestimmungsgemäßer Gebrauch

Dieser Bohrhammer ist für Bohren, Ham merbohren in Beton/Stein/Mauer -werk sowie für leichte Meißelarbeiten im häuslichen Gebrauch geeignet. Nur geeignetes Zubehör (Herstellerangaben beachten) verwenden. Alle anderen Anwendungen werden ausdrücklich ausge-schlossen. Bohrfutter geeignet für Werkzeuge nach dem SDS+-System.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensorischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenen beauf)sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Dieses Gerat ist nur zum Einsatz im haußlichen Bereich bestimmt.

Nicht bestimmungsgemäßer Gebrauch

Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Ver-wendung" genannot sind, gelten als eine nicht bestimmungsgemäße Verwendung.

Verwendungen, für die das Elektro werk -zeug nicht vorgesehen ist, konnen Ge-fahrungen und Verletzungen ver ursa-chen. Verwenden Sie kein Zubehor, nicht speziell für diese Elektrowerkzeug vorgesehen ist.

Nur weil Sie das Zubehör an Ihrlem Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatz werk- zeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Es besteht Verletzungsgefahr. Für alleDMAus entstandenen Sachschaden sowie Personenschaden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes.

Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung.

Restrisiken:

Die Betriebsanleitung zu dieser Elektro -werkzeug enthalt ausfuhrliche Hin weise zum sicheren Arbeiten mit Elektro werk -zeugen. Dennoch birgt jeder Elektro -werkzeug gewisse Rest risiken, die auch durch die vorhandenen Schutz vorrichtungen nicht vollig auszuschreiben sind. Bedieren Sie deshalb Elektro werk zeuge immer mit der notwendigen Vorsicht.

Restrisiken können zum Beispiel sein:

• Berühren von rotierenden Teilen oder Einsatzwerkzeugen.
• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.
• Brandgefahr bei unzureichender Beluftung des Motors.
• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehorschutz.

Ein sicheres Arbeitsen hangt auch von der Vertrautheit des Bedienpersonals im Umgang mit dem jeweiligen Elektro -werkzeug ab! Entsprechende Maschi -nenkenntnis sowie umsichtiges Verhalten beim Arbei ten halten bestehende Restrisiken zu minimieren.

WARNING! Dieses Elektrowerk -zeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizi nische Im plantate beein -trächtigen. Um die Gefahr von ernst -haften oder tõdlichen Verletz un gen zu verringern, empfehlen wir Perso nen mit

medizinischen Implantaten ihren Arzt und den Hersteller vom medi zini schen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

5 – Allgemeine Sicherheits -hin weise für den Um gang mit Elektrowerk zeugen

WARNING! Lesen Sie alle Sicherheitschinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitschinweise und An-weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen ver wende Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel).

1 Arbeitsplatz sicherheit

a Halten Sie Ihrn Arbeitsbereich sauber und gut beleucht. Unordnung und unbeleuchtete Arbeits be-reiche konnen zu Unfallen führen.
bArbeiten Sie mit dem Elektro - workzeug nicht in explosions ge-fahrder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dampfe entzünden konnen.
c Halten Sie Kinder und andere Per-sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kon trolle uber das Gerat verlieren.

2 Elektrische Sicherheit

a Der Anschlussstecker des Elektrowerkzeuges muss in die Steck dose passen. Der Steckerarf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker ge mein - sam mit schutzgeerdeten Elektrowerkzeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät er hõht das Risiko eines elektrischen Schlages.
d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.
e Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeig -neten Verlängerungskabels ver rins gert das Risiko eines elektrischen Schlages.
f Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung

nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom - schutzschalters vermindert das Risiko eines elektrischen Schla ges.

3 Sicherheit von Personen

a Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nim Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medika - menten stehen. Ein Moment der Unacht samkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b Tragen Sie persönliche Schutz aus -rüstung und immer eine Schutz -brille. Das Tragen person li cher Schutzausrücktung, wie Staub maske, rutschfeste Sicherheits schu he, Schutzhelm oder Gehor schutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c Vermeiden Sie eine unbeabsich tigte Inbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie Ben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie Ben, kann dies zu Unfallen führen.
d Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlus sel, der sich in einem dre henden Geräteil befind -det, kann zu Verletzungen führen.

e Vermeiden Sie abnormale Kör-perhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektro -werkzeug in unerwarteten Situ ationen betterkontrollieren.
f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich be wegenden Teilen erfasst werden.
g Wenn Staubabsaug- und -auf - fangeinrichtungen montiert wer den konnen, vergewisern Sie sich, dass diese angeschlossen sind und richtig verwendet wer den. Verwendung einer Staubab saugung kann Gefährdungen durch Staub verringern.
4 Ver wen dung und Behandlung des Elektro werkzeuges
a Überlasten Sie das Gerät nicht.
Verwenden Sie für ihre Arbeit das davon bestimme Elektrowerkzeug.
Mit dem passenden Elektro werkzeugten arbeiten Sie better und sicherer im angegebenen Leits tungs bereich.
b Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte - einstellungen vornehmen, Zube - hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme

verhindert den unbeabsich tig ten Start des Elektrowerkzeuges.

d Bewahren Sie unbenutzte Elek - trowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfah renen Personen benutzt werden.
e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funktiq nieren und nicht klemmen, ob Teile gebrochen oder so beschä digit sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklem men sich weniger und sind leichter zu führen.
g Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Weitere Sicherheitshinweise für Schlagbohrmaschinen

• Betätigen Sie den Getriebeum schal tern nur bei stillstehendem Motor. Ein Um -

schalten bei laufender Maschine kann einen Getriebeschaden verursachen

• Benutzen Sie die Schlagbohrma schi -ne niemals als Schraubendreher. Das Festziehen und Losen von Schrau ben, Muttern und dergleichen mit der Schlagbohrmaschine ist untersagt.
  Wasser von Teilen des Elektrowerk - zeugs und von Personen im Arbeitsbereich fern zu halten
  Vor jeder Einstellung, Service oder Wartung muß das Netzkabel des Werkzeug aus der Steckdose gezogen werden.
  Die elektrische Leistungsstärke Ihres Verlängerungskabels muss mindestens genauso stark wie die des Gerates sein.
• Überprüfen Sie, daß die Netz span -nung mit der Angabe des Typen schil -des auf dem Gerät überein stimmt.
• Überprüfen Sie die Wände und Decken, um die Beschädigung der versteckten Leitungen zu vermeiden.
• Berühren Sie das Außenengehause niemals direkt nach dem Bohren. Er wird beim Bohren sehr heiß.

6 Service

a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparieren. Dadurch wird sicherge - stellt, dass die Sicherheit des Elektro - werkzeuges erhalten bleibt.
b Wenn die Anschlussleitung beschädigt wird, muss sie - um Ge fahrduungen zu ver mei den - vom Hersteller oder seinem Kun den Dienst vertreter ersetzt werden.

6 - Gerätespezifische Sicherheitshinweise

WARNING! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

Tragen Sie Gehör schutz.

Tragen Sie eine Staub schutz - maske.

Tragen Sie eine Schutzbrille.

• Benutzen Sie die mit dem Gerät gefelieferten Zusammenhanggriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
  Die Maschine nur fur deren bestimm-mungs gemaffen Einsatzbereich verwenden.
• Wahlrend des Betriebes die Maschine im mer mit beiden Händen halten und einen sicheren Stand einnehmen.
• Steckdosen im Außenbereich,müssen mit Fehlerstrom-Schutzschaltern aus - gerüstet sein.
• Späne oder Splitter)dürfen niemals bei laufender Maschine entfernt werden.
• Überzeugen Sie sich, bevor Sie in eine Wand bohren, dass sich an der Bohrstelle keine unter Putz verlegten Strom-, Wasser- oder Gasleitungen befinden.
• Kleine Werkstücke müssen so gesichert werden, dass sie beim Bohren nicht vom Bohrer mitgenommen werden den können.

Vor allen Arbeits an der Maschine, in Arbeitspausen und bei Nichtge brauch, Stecker aus der Steckdoseziehen.
- Anschlusskabel immer vom Wirkungs-bereich fern halten.
- Maschine nur ausgeschaltet an die Steck dose anschließen.
- Personen unter 16 Jahren dürfen die Maschine nicht bedieten.
- Allgemeine Sicherheitshinweise für den Umgang mit Elektrowerkzeugen beachten!
- MeiBel und Bohrer können versehent -lich aus dem Werkzeug geschleudert werden und schwere Verletzungen verursachen.
Vor dem Arbeitseinsatz immer nach prufen, daß Meißel oder Bohrer im Werkzeughalter arretiert sind.
Werkzeughalter regelmäßig auf Abnutzung oder Beschädigung kontrollieren.
- Ein schlagendes Werkzeug nur starten, wenn es gegen ein Werkstück (Wand, Decke usw.) gedrückt wird.
- Nach beendeter Arbeit den Bohr -hammer vom Stromnetz trennen und Meißel oder Bohrer aus dem Werk -zeugnehmen.
Vor dem Wechsel von MeiBel oder Bohrer den Bohrhammer immer vom Netz trennen.
Schützen Sie Augen und Mitarbeiter vor Teilchenflug und absplitternde Fremdkörper. Schutzhelm tragen! Trennwände aufstellen!

• Arbeitshandschuhe schützen vor Fingerqueltschungen und Hautab-schurfungen.
• Vibrationen können für das Hand-Arm System schädlich sein: die Einwirkzeit von Vibrationen ist so gering wie möglich zu halten.
• Netzkabel immer nach hinten vom Gerät wegführren.
  Bewahren Sie das Gerät so auf, daß es für Kinder unzugänglich ist.
• Beim Arbeiten Gerät immer mit beiten Handen halten und auf einen sicheren Stand achten.
• Vor der Materialbearbeitung ist darauf zu achten, dass am Gerät die richtige Schalterposition, für die durchzu führen de Bearbeitung eingestellt ist. Da ansonsten eine Körperverletzungs gefahr beim Anlaufen der Maschine droht.
• Bevor Sie LÖcher in eine Wand bohren, prufen Sie ggf. mit einem Leitungssucher, dass Sie nicht auf Strom, Gas oder Wasser stößen.
  Bohrer-/Bohrfutterwechsel nur bei ge- zo gen em Netzstecker vornehmen!
• Zur Befestigung des Bohrfutter Schlüssels am Gerät nur das beigeufige Schlüssel depot verwenden.
• Zur Vermeidung von Verletzungen sollte das zu bearbeitende Werkstück gesichert (z. B. durch Einspannen im Schraubstock) sein.

• Vermeiden Sie, dass der Motor beim Bohren und Schrauben unter Belastung zum Still stand kommt.

• Tragen Sie Gehorschutz bei der Benutzung von Schlagbohrmaschinen. Die Einwirkung von Larm kann Gehörverlust bewirken.

• Benutzen Sie die mit dem Gerät gelef-ferten Zusammenhanggriffe. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.
• Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten aus führen, bei denen das Einsatzwerk zeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsfährenden Leitung kann auch metallene Geräte -teile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitskennzeichnung auf dem Typenschild

Die Symbole auf dem Gehäuse haben folgende Bedeutung:

Nicht in den Hausmull entsor gen!

Wichtig! Bedienungsan - leitung beachten!

Tragen Sie eine Schutzbrille.

Tragen Sie Gehör schutz.

Freiwiliges Gutesiegel, geprüfte Sicherheit

CE-Zeichen (Konformität mit eu ropäischen Sicherheits -normen)

7 - Montage und Einstellarheiten

Werkzeug einsetzen

ACHTUNG! Netzsteckerziehen.

Bohrfutter (1) nach oben richten.
Leicht gefetteten Werkzeug schäft einsetzen und bis zum Rastpunkt

drehen. Haltebuchse bis zum Anschlag herunterschieben: Das Werkzeug rutscht in den Aufnahmeschacht. Haltebuchse loslassen - sie muss in ihre Ausgangs -stellung zurückkehren.

Werkzeug herausnehmer

Haltebuchse (1a) nach hinten schieben, und das Werkzeug entnehmer.

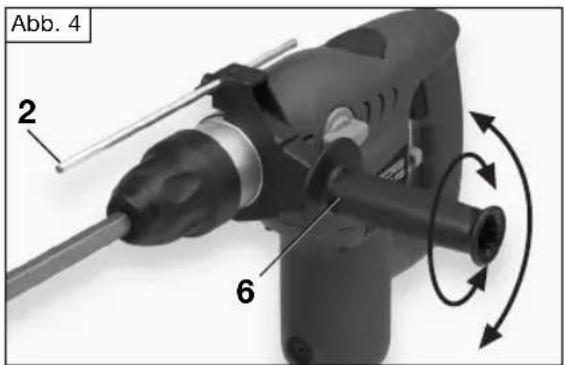

Zusatzhandgriff (6) einstellen (Abb. 4)

Handgriff durch Linksdrehen lockern, über das Bohrfutter auf Position gem. Abb. 1ziehen und auf eine günstige seitliche Arbeits position durch Ver-schieben um die Bohr achse einstellen. Handgriff durch Rechtsdrehen fixieren.

Tiefenanschlag (2) montieren und einstellen (Abb. 1)

Flügelschraube (13) am Zusammenhang (6) lockern, bis sich der Tiefenanschlag (2) in die Klemmöffnung (14) einführen lasst. Durch Verschieben des Tiefenanschlags die gewünschte Bohrtiefe einstellen. Die Markierungen auf dem Tiefen -anschlag dienen bzw als Orien -tierungshilfe. Die Flügel schraube wieder fest anziehen. Das vordere Ende des Tiefenanschlags trifft nach Erreichen der eingestillten Bohr tiefe auf dem jeweiligen Untergrund auf. Ggf. Probebohrungen durchfuhren.

8 - Betrieb

Ein-/Ausschalten

Die Spannung der Netzversorgung muss mit den Angaben auf dem Typenschild der Maschine übereinstimmen.

Einschalten: Ein-/Ausschalter (3) drucken.
Ausschalten: Ein-/Ausschalter (3) loslassen.

9 - Arbeitsweise

Umschalten Hammerbohren, MeiBeln, Bohren

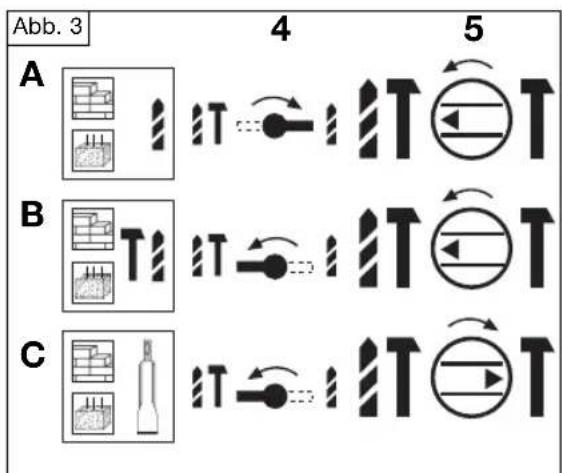

Wahlen Sie eine geeignete Schaltkombi nation von Schlagwerkschalter (4) und Wahlschalter (5) gemäß Abbildung 3. Die Einstellung bei Stillstand der Maschine vornehmen.

A: Anbohren ohne Schlagwerk, z. B. Putz, Gasbeton

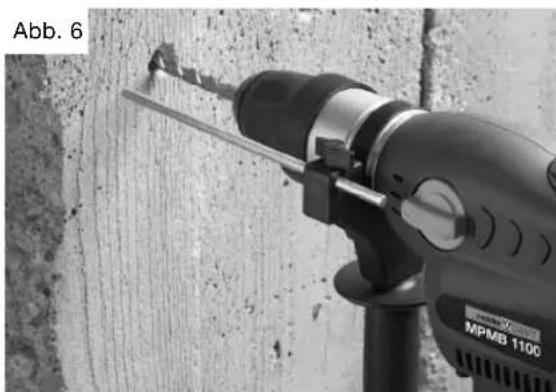

B:Hammerbohren in Beton, Stein und Mauerwerk (Abb. 6)

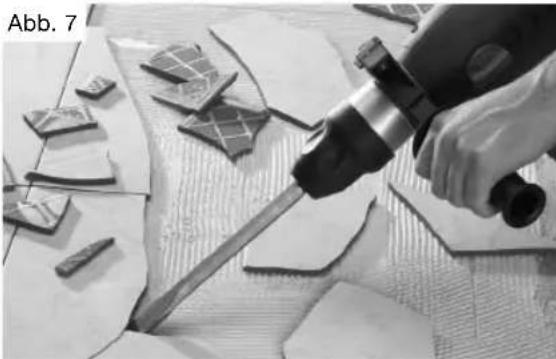

C:MeiBeln ohne Drehfunktion in Mauer -werk oder zum Ablosen von Fliesen (Abb.7)

ACKTUNG! Die Maschine nie in Drehfunktion und mit eingesetz tem MeiBel betätigten!

Den erforderlichen Schlag zum Hammer - bohren in Gestein erzeugt ein Pneumatik - schlagwerk. Dieses elektropneumatische Prinzip bewirkt eine hohe Schlagelasti - zitat und ein ruckstoßfreies Arbeiten. Im Gegensatz zur Schlagbohrmaschine ist die Bohrleitung nicht vom Anpressdruck abhängig.

ACHTUNG! Ein hoherer Anpress -druck steigert die Arbeitsleis tungDMAH der T

Hinweis

Mit einem passenden Adapter (nicht im Lieferumfang) lassst sich auch ein Zahn -kranz-Bohrfutter zum Arbeitsen mit konventionellen Bohrern an der Maschine anschließen. Entsprechende Hersteller -angaben für das Zubehor beachten.

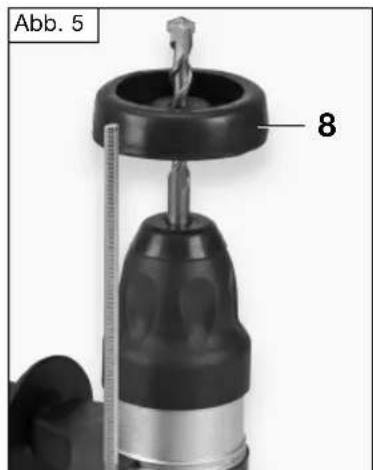

Bei Überkopfarbeiten die Staubfang - dose (8) gemäß Abb. 5 auf den Bohrer aufstecken.

10 - Wartung und Umweltschutz

ACHTUNG! Netzsteckerziehen!

Maschinengehause nur mit einem feuchten Tuch reinigen -keine Lösungsmittel verwenden! AnschlieBend gut abtrock nen. Stets die Luftungs schlitze der Maschine sauber halten. Darauf achten, dass das Getriebe ausreichend Schmie rung hat. Nach einer Betriebs -dauer von ca. 5 Stunden Verschluss -kappe (7) mit dem Flansch Schlussel (9) abschrauben und prufen ob genugend Fett sightbar ist. Es eignet sich handels -übliches Mehr zweckfett mit einem Sie -depunkt über 390^

ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehoren nicht in den Hausmüll! Sie sind entsprechend der Richtlinie 2012/19 EU für Elektro- und Elektronik-Altgeräte getrennt zu zusammen und einer um - welt- undEacherech ten Wiederverwertung zu zu - führen.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer örtlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sieitte bei ihrer Gemeindeverwaltung.

11 - Service-Hinweise

Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.
- MeisterCRAFT-Geräte sind weltgehend wartungsfrei, zum Reinigen der Gehäuse genugt ein feuchtes Tuch. Zusätzliche Hin wei se entnehmen Sieitte der Betriebs an leitung.

• MeisterCRAFT-Geräte unterliegen einer streng gen Qualitätskontrolle. Sollte davon ein mal eine Funk tionsstörung auftreten, so senden Sie das Gerätitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.
• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Wahrend der Garantiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.
• Sofern es sich um keine Garantiere -paratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantian - spruchs!

WICHTIG! Wir weisen ausdrücklich daraufuf hin, dass wir nach dem

Produktstattungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäß Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns freige -gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH - Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver den Zubehörteile.

• Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung verwen den.
• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Repara turen an MeisterCRAFT-Geräten kosten günstig ausführren.

Gewicht 4,8kg

2 Elektrische verilgheit

3 Veiligung van Personen

Omschakelen: klopboren, beitelen, boren

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklärung	EC-Declaration of Conformity
Prohlášení o konformité s ES	EG-Verklaring van overeenstemming
Déclaration de conformité CE	AB Uygūnǚk Āçıklaması
Für das nachstehende Erzeugnis ...	Bohrhammer
Potvrzujeme tímtó,Že niže uvedeny vyrobek ...	Vrtací kladivo
Nous déclarons que le produit d signé ci-après ...	Marteau perforateur
The following product ...	Rotary Hammer
Voor het hieronder vermelde produit ...	Boorhamer
Aşañida belirliten ürünün ...	Darbeli matkap

MPMB 1100 Nr. 5452840 Bj. 2014 · SN04001

... wird die Übereinstimmung mit folgenden Richtlinien erklär:

... je v souladu s tūmito smūrnicemi:

Angewandte harmonisierte Normen:

Dipl.-Ing.
Technische Leitung/Produktentwicklung,
Meister Werkzeuge GmbH · Oberkamper StraBe 37 - 39 · D-42349 Wuppertal
D Autorisierte Person zur Aufbewährung der technischen Dokumente
CZ - Uschováni technické dokumentace
F - Conservation de la documentation technique
GB - Storage of the technical documentation
NL-Bewaring van de technische documenten
TR - Teknik evraklarin muhafazasi

Copyright

Nachdruck oder Vervielfaltung - auch aus - zugs weise - nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37-39

D-42349 Wuppertal

Germany

2014/2015

These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustim mung der Meister Werkzeuge GmbH unzu möglich und strafbar.

Das gilt insbesondere für Vervielfaltigungen, Übersetzungen, Mikroverfilmen und die Ein speisung und Verarbeitung in elektronischen Systemen.
