Produkttyp	Waschmaschine
Marke	Koenic
Modell	KWM 62212 A3
Maximale Beladung	6,5 kg
Abmessungen (B x T x H)	400 x 610 x 875 mm
Stromversorgung	220-240 V~, 50 Hz
Nennleistung	2100 W
Schutzklasse	I
Schutzart	IPX4
Wasserdruck	0,05 - 1 MPa
Maximale Schleuderdrehzahl	1200 U/min
Energieeffizienzklasse	A+++
Schleudereffizienzklasse	B
Jährlicher Energieverbrauch	164 kWh/Jahr
Jährlicher Wasserverbrauch	9900 L/Jahr
Anzahl der Programme	16
Beladungsart	Toplader
Zusatzfunktionen	Vorwäsche, Extra Spülen, Timer (Startzeitvorwahl 3/6/9h), Kindersicherung
Geräuschpegel - Waschen	62 dB(A)
Geräuschpegel - Schleudern	78 dB(A)
Wasseranschluss	3/4"

Häufig gestellte Fragen - KWM 62212 A3 Koenic

Was ist die maximale Beladung der Waschmaschine Koenic KWM 62212 A3?

Die maximale Beladung beträgt 6,5 kg für trockene Wäsche.

Wie installiere ich das Gerät richtig?

Entfernen Sie zuerst die 4 Transportsicherungen auf der Rückseite des Geräts. Stellen Sie die Maschine auf einen stabilen, ebenen Untergrund. Justieren Sie die Füße, um sie auszurichten. Schließen Sie den Zulaufschlauch an das Wassernetz an (Druck 0,05-1 MPa) und den Ablaufschlauch. Stecken Sie den Stecker in eine geeignete Steckdose.

Welche Waschmitteltypen verwenden?

Verwenden Sie für die Maschinenwäsche geeignete Waschmittel. Für weiße Textilien verwenden Sie ein Universalwaschmittel; für Buntes ein Colorwaschmittel. Beachten Sie die auf der Verpackung angegebenen Dosierungen. Verwenden Sie kein Bleichmittel.

Was tun bei Fehlercode E30?

Der Code E30 zeigt an, dass die Tür nicht richtig schließt. Überprüfen Sie, ob kein Kleidungsstück in der Tür eingeklemmt ist. Öffnen und schließen Sie die Tür und stellen Sie sicher, dass sie einrastet.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten STARTZEIT VERZÖERUNG und SCHLEUDERN für mindestens 3 Sekunden. Das entsprechende Symbol leuchtet auf. Zum Deaktivieren wiederholen Sie denselben Vorgang.

Welches Programm für empfindliche Wäsche verwenden?

Verwenden Sie das Programm Feinwäsche (max. 2 kg) für Seide, Satin oder Synthetikfasern. Wählen Sie eine niedrige Schleuderdrehzahl (max. 600 U/min) und eine geeignete Temperatur (max. 20 °C).

Wie reinige ich den Pumpenfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Legen Sie ein Tuch und eine Schale unter die Wartungsklappe. Öffnen Sie die Klappe, drehen Sie den Filter nach links und ziehen Sie ihn heraus. Reinigen Sie ihn unter fließendem Wasser und setzen Sie ihn wieder ein, indem Sie ihn nach rechts drehen. Schließen Sie die Klappe.

Warum vibriert die Maschine stark?

Überprüfen Sie, ob die Transportsicherungen entfernt wurden. Stellen Sie sicher, dass die Maschine durch Justieren der Füße waagerecht steht. Prüfen Sie auch, ob sich keine harten Gegenstände in der Trommel befinden.

Kann ich die Tür während eines Zyklus öffnen?

Nein, die Tür ist aus Sicherheitsgründen während des Betriebs verriegelt. Sie können sie erst öffnen, wenn der Zyklus beendet ist und die Kontrollleuchte erloschen ist.

Wie deaktiviere ich das Tonsignal?

Drücken Sie bei eingeschalteter Maschine die Taste SCHLEUDERN für mindestens 3 Sekunden. Das Tonsignal wird dauerhaft deaktiviert. Um es wieder zu aktivieren, drücken Sie erneut auf dieselbe Weise.

BEDIENUNGSANLEITUNG KWM 62212 A3 Koenic

10 Gebrauchstätigkeit

34

图 10-19

23

四、2019年1月16日

□ 2018年1月1日

DE Netzstecker in die Steckdose stecken
EN Plug in
ES Enchufe
FR Brancher
IT Inserire
NL Stekker insteken

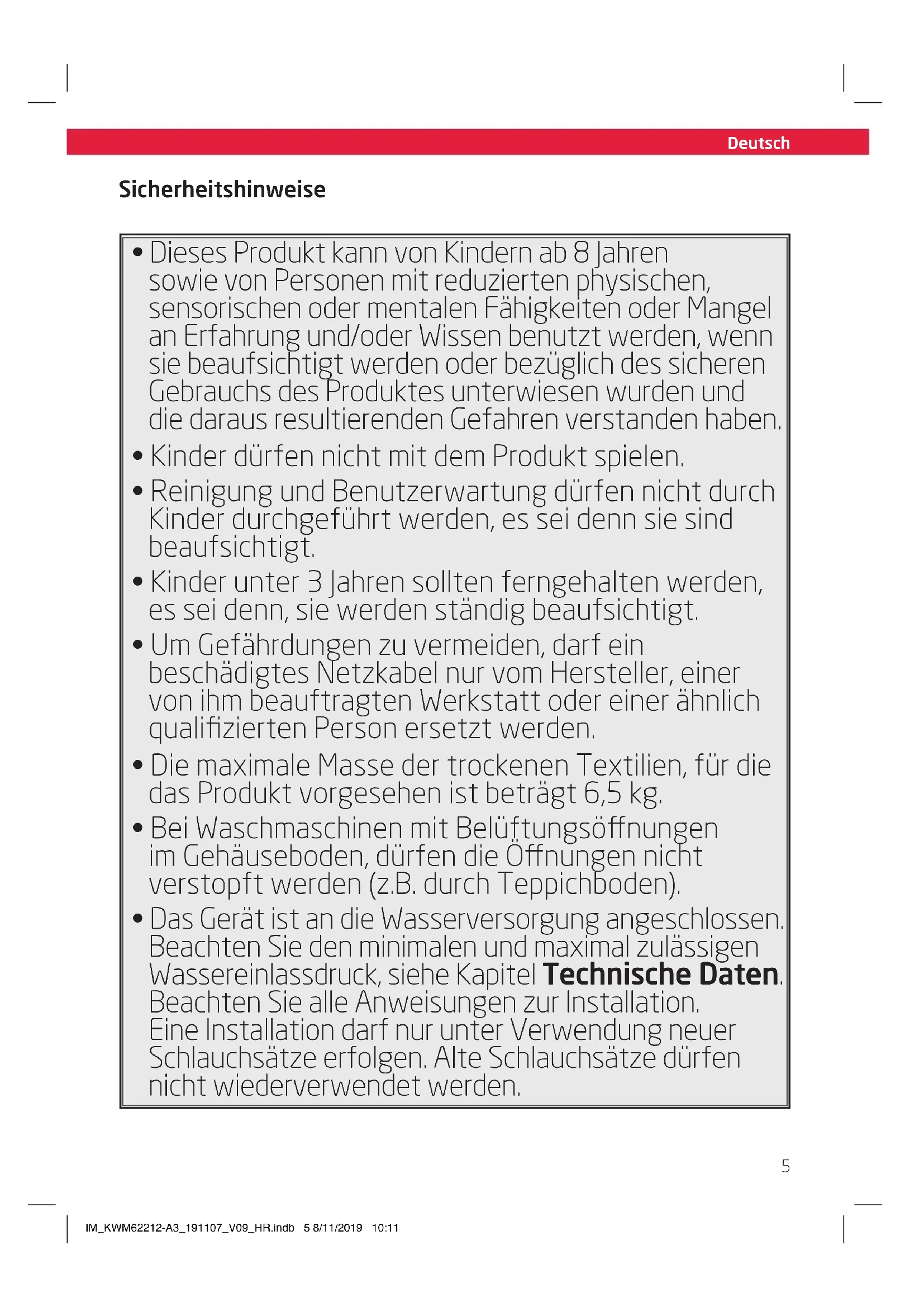

• Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Produkt spielen.
• Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn sie sind beaufsichtigt.
• Kinder unter 3 Jahren sollten ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Um Gefährdungen zu vermeiden, darf ein beschädigtes Netzkabel nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden.
  • Die maximale Masse der trockenen Textilien, für die das Produkt vorgesehen ist beträgt 6,5 kg.
• Bei Waschmaschinen mit Belüftungsöffnungen im Gehäuseboden, dürfen die Öffnungen nicht verstopft werden (z.B. durch Teppichboden).
• Das Gerät ist an die Wasserversorgung angeschlossen. Beachten Sie den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden.

Deutsch

Sicherheitshinweise

- Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z.B. Die Verwendung in Mitarbeiterküchen von Läden, Büros sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.
• Verwenden Sie das Produkt nur zweckbestimmt und mit den vom Hersteller empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.
• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.
• Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt z.B. während der Installation fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.
  • Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

• Ziehen Sie den Netzstecker aus der Steckdose, ...

• wenn das Produkt nicht benutzt wird,

• wenn Funktionsstörungen auftreten,
• bevor Sie Zubehör anbringen / entfernen und
• bevor Sie das Produkt reinigen.

- Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

• Schützen Sie das Produkt vor:
• direkter Sonneneinstrahlung und Staub;
• Feuer (Kamin, Grill, Kerzen), Wasser (Wasserspritzer, Vasen, Badewanne) oder hoher Luftfeuchtigkeit.
• Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Dieses Produkt ist nur für das Waschen von Wäsche geeignet. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Produkt ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für den kommerziellen Gebrauch geeignet.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.

Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Entsorgung

Dieses Produkt nicht im unsortierten Hausmüll, sondern bei einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

Lieferumfang

1 x Waschmaschine
1 x Aquastop-Wasserschlauch
1 x Bedienungsanleitung
1 x Garantiekarte

Bedienelemente und Komponenten

A Bedienfeld
A1 Programmwahlregler
A2 Anzeigeleuchten
A3 Ein-/Aus-Schalter
A4 Taste Start/Pause
A5 Zusatzfunktionstaste FUNKTION
A6 Taste STARTZEIT VERZÖGERUNG
A7 Schleuderdrehzahltaste SCHLEUDERN
A8 Temperaturwahltaste TEMPERATUR

B Wasseranschluss inkl. Aquastop-Schlauch

c Transportsicherungen (4x!)

D Abwasserschlauch

E Netzkabel mit Stecker

F Einstellbare Standfüße

G Flusensieb

H Wäschetrommel

Wäschetrommelklappen mit Verschluss

J Waschmittelfach

K Deckel

L Griff mit Deckelentriegelung

Die Transportsicherungen müssen, so wie im Kapitel Installation beschrieben, vor der ersten Benutzung entfernt werden.

Technische Daten

Nennspannung : 220 - 240 V\~, 50 Hz

Nennleistung : 2100 W

Schutzklasse : I

Max. Füllkapazität : 6,5 kg

Abmessungen : 400 x 610 x 875 mm

Schutzart : IPX4

Wasserdruck : 0,05 - 1MPa

Deutsch

Installation

Hinweis:

Die Waschmaschine ist mit Netzkabel und Netzstecker ausgestattet und benötigt einen Wasser- und Abwasseranschluss. Stellen Sie vor Einbau sicher, dass sich am gewünschten Standort die nötigen Anschlüsse befinden. Beachten Sie die Abmessungen (Kapitel Technische Daten) des Produktes beim Aufstellen oder beim Einbau.

Achtung

• Vor der ersten Inbetriebnahme müssen die Transportsicherungen auf der Geräterückseite entfernt werden. Das Betreiben der Waschmaschine mit montierten Transportsicherungen führt zu schweren Schäden.
• Heben Sie die Transportsicherungen für den späteren Gebrauch auf. Transportieren Sie das Gerät nie ohne korrekt angebrachte Transportsicherungen!

Abb. 1 Lösen Sie die vier

Transportsicherungsbolzen mit einem Schraubenschlüssel (13 mm) und schrauben Sie sie heraus. Stecken Sie die 4 mitgelieferten Blindverschlusskappen in die Löcher.

Abb. 2 Stellen Sie die Waschmaschine auf ebenen, waagerechten und festen Untergrund auf. Zum Niveauausgleich können Sie die Stellfüße rein oder rausdrehen.

• Sollten sich die Füße nicht von Hand lösen lassen, benutzen Sie eine Zange.
• Zum Reindrehen der Füße drehen Sie diese nach rechts, zum Herausdrehen nach links.
• Prüfen Sie mit einer Wasserwaage, ob das Gerät waagegerecht steht. Wenn das Gerät nicht waagerecht steht oder kippelt, müssen die Standfüße erneut justiert werden.
• Wenn das Gerät waagegerecht steht und nicht kippelt, ziehen Sie die Muttern mit dem Gabelschlüssel fest.

Hinweis:

Wenn das Produkt auf einem Sockel / einer Plattform platziert wird, folgendes beachten: Das Gerät kann beim Schleudern wandern und vom Sockel kippen/stürzen. Um dies zu verhindern, müssen die Gerätefüße mit Haltelaschen befestigt werden (im Fachhandel erhältlich).

Abb. 3 Die Waschmaschine muss an einen Abfluss angeschlossen werden.

• Der Abflussschlauch ist schon fest am Abwasseranschluss montiert. Ziehen Sie den Schlauch aus den Klammern und wickeln Sie ihn ab.
• Schließen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Höhe des Schlauchendes.

Hinweis:

• Um Undichtigkeit zu vermeiden, empfiehlt es sich den Abflussschlauch mit einer Schlauchschelle zu befestigen.
• Geeignete Schlauchhalter sind als optionales Zubehör erhältlich.

Abb. 4 Schließen Sie den Wasseranschluss mit dem mitgelieferten Schlauch an Ihr Leitungswassersystem an (3/4") und stellen Sie sicher, dass alles korrekt und fest angeschlossen ist. Der Wasserdruck muss zwischen 0,05 MPa und 1 MPa betragen. Bei höherem Wasserdruck muss ein Druckminderventil benutzt werden. Der korrekte Anschluss des Wasseranschlusses muss von Zeit zu Zeit überprüft werden.

Hinweis:

• Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lassen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser klar und frei von Fremdkörpern ist.
• Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

Deutsch

Abb. 5 Stecken Sie den Netzstecker in eine geeignete Steckdose.

Vorbereitung

Vor der ersten Inbetriebnahme

• Stellen Sie sicher, dass die Transportsicherungen auf der Geräterückseite entfernt wurden.
• Entfernen Sie alle Zubehörteile und andere Materialien aus der Waschtrommel.
• Vor dem ersten Waschgang starten Sie das Gerät ohne Wäsche, mit der Zugabe von etwas Waschmittel im Programm „Baumwolle 60°C“ (siehe Waschvorgang starten).

Hinweis:

Stellen Sie vor der ersten Inbetriebnahme sicher, dass alle wasserführenden Verbindungen des Produktes korrekt an das Gerät und das Hauswassersystem angeschlossen und abgedichtet sind. Überprüfen Sie alle Anschlüsse in regelmäßigen Abständen auf Dichtigkeit um mögliche Leckagen zu vermeiden.

Bedienung

Vorbereitung der Kleidungsstücke

Achtung

• Keine Textilien waschen, die nicht für Maschinenwäsche geeignet sind. Beachten Sie die Hinweise auf dem Pflegeetikett der Wäsche.
• Harte oder spitze Fremdkörper (z. B. Nägel, Münzen) können Wäsche und Bauteile beschädigen.
• Waschen Sie nie Wäsche, die mit Benzin, Verdünner, Alkohol oder Lösungsmitteln getränkt ist.

Abb. 6 • Überprüfen Sie die Taschen sämtlicher Wäsche und leeren Sie diese.

• Entfernen Sie vor dem Waschen groben Schmutz, Flecken und Haare von der Wäsche z.B. durch vorheriges Einweichen oder Vorwäsche von Hand.
• Sortieren Sie die Wäsche nach Farben und den auf dem Pflegeetikett angegebenen Waschverfahren und Waschtemperaturen. Waschen Sie weiße Wäsche nicht mit Buntwäsche, sondern getrennt. Neue Buntwäsche muss getrennt gewaschen werden.
• Drehen Sie Verzierungen wie Knöpfe und Stickereien nach innen. Schließen Sie vor dem Waschen ggf. Reißverschlüsse, Knöpfe oder Haken und binden Sie lose Bänder oder Schleifen zusammen.
• Waschen Sie Büstenhalter in einem Wäschebeutel, um ein Austreten der Stahlbügel zu vermeiden. Insbesondere feine Textilien wie Gardinen, Häkelarbeiten oder kleine Artikel (Socken, Taschentücher, Krawatten usw.) sollten in einem geschlossenen Wäschebeutel gewaschen werden.
• Entfernen Sie stets alle abnehmbare Teile wie Haken, Ösen usw., z. B. aus Gardinen.
• Beim Waschen einzelner großer und schwerer Wäschestücke wie z. B. Bettlaken, Bezüge, Badehandtücher, Jeans, gefütterte Winterjacken usw. kann es in der Trommel, speziell beim Schleudern, zu einer Unwucht kommen. Waschen Sie daher immer mehrere Wäschestücke zusammen, um Unwuchten zu minimieren.
• Fusselnde Wäschestücke sollten getrennt gewaschen werden, da sonst sichtbare Fusseln und Flusen auf den übrigen Wäschestücken in der Waschmaschine zurückbleiben können.

Deutsch

Abb. 7 Wäsche einfüllen

Ziehen Sie am Griff des Deckels und öffnen Sie ihn. Drücken Sie auf den Verschluss der vorderen Wäschetrommelklappe bis sich die Verriegelung löst und sich beide Klappen öffnen.

• Entwirren Sie die Kleidungsstücke und legen Sie sie ordentlich zusammengelegt in die Waschtrommel.
• Nutzen Sie bei jedem Waschgang möglichst die max. Ladekapazität. Überladen Sie das Gerät jedoch nicht. Stopfen Sie die Wäsche nicht in die Waschtrommel, sondern laden Sie diese nur so voll, dass während des Waschens die Wäsche noch umgewälzt wird. Größe und Dicke der Wäsche beeinflussen die Ladekapazität.
• Schließen Sie die Wäschetrommelverriegelung. Dazu beide Klappen nach unten klappen, wobei die hintere über der vorderen Klappe liegen muss. Die hintere Klappe soweit nach unten drücken bis die Verriegelung einrastet.

Achtung

• Stellen Sie sich, dass beide Klappen korrekt verriegelt sind. Der Metallhaken muss korrekt in der Aussparung hängen.
• Stellen Sie sicher, dass keine Wäsche zwischen Klappen und Trommel oder zwischen den beiden Klappen eingeklemmt wurde.
• Überprüfen Sie die Rolle vor jedem Waschgang. Sie muss sich leicht rollen lassen.

Waschmittel wählen und einfüllen

Achtung

• Waschmittel für Kinder unzugänglich lagern!

• Anweisungen des Waschmittels bzgl. Dosierung und Lagerung beachten.

• Benutzen Sie nur für Waschmaschinen geeignete Waschmittel und treffen Sie die richtige Auswahl unter Beachtung der zu waschenden Wäschearten (Baumwolle, farbige / weiße Wäsche usw.).

• Benutzen Sie keine Bleichmittel. Diese können die Waschmaschine und Wäsche beschädigen.

Abb. 8 1. Beachten Sie die einzelnen Fächer:

I: Waschmittel für Vorwäsche II: Waschmittel für Hauptwaschgang ☀️ : Weichspüler für Spülgang

1. Füllen Sie Waschmittel und Weichspüler gemäß den Herstellerangaben ein.

Hinweis zur Schaumerkennung:

Wird zuviel Waschmittel benutzt, bildet sich übermäßiger Schaum. Die Schaumbildung wird überprüft und übermäßiger Schaum wird entfernt.

Waschvorgang starten

1. Schließen Sie den Deckel. Stellen Sie sicher, dass er einrastet.
2. Schalten Sie die Waschmaschine mit dem Ein/Aus-Schalter ein.
3. Wählen Sie mit dem Programmwahlregler ein geeignetes Programm und bei Bedarf eine geeignete Zusatzfunktion aus. Beachten Sie dazu die nachfolgende Programmtabelle.
4. Wählen Sie mit der Taste TEMPERATUR ggf. eine andere Temperatur wenn die voreingestellte Temperatur nicht Ihren Anforderungen entspricht. Beachten Sie: je höher die Temperatur, desto mehr Energie wird verbraucht.
5. Wählen Sie mit der Taste SCHLEUDERN ggf. eine andere Schleuderdrehzahl wenn die voreingestellte Drehzahl nicht Ihren Anforderungen entspricht. Je höher die Schleuderdrehzahl, desto trockener aber auch knittriger wird die Wäsche. Hohe Drehzahlen verringern außerdem die Lebensdauer der Waschmaschine.

Hinweis:

Benutzen Sie für empfindliche Wäschestücke nur niedrige Schleuderdrehzahlen.

Deutsch

1. Durch Drücken der Taste Funktion wählen Sie, wenn gewünscht, eine der Zusatzfunktionen, Vorwäsche, Extra spülen

2. Durch Drücken der Taste STARTZEIT VERZÖGERUNG können Sie einen späteren Zeitpunkt einstellen, zu dem die Maschine gestartet werden soll. Durch mehrmaliges Drücken der Taste kann eine Startzeitverzögerung von 3,6 oder 9 Stunden eingestellt werden. Befolgen Sie zuerst die Punkte 1. bis 6. und stellen Sie dann mit der Taste STARTZEIT VERZÖGERUNG die Zeit ein und drücken Sie dann die Taste Start/Pause. Ist die voreingestellte Zeit abgelaufen, schaltet sich die Waschmaschine automatisch ein und die Waschzeit wird im Display angezeigt.

3. Starten Sie den Waschvorgang durch Drücken der Taste Start/Pause.

Achtung

Der Deckel kann nur geöffnet werden wenn die Waschmaschine nicht läuft und die Indikatorleuchte erloschen ist, z. B. nach Beendigung eines Programms. Versuchen Sie nicht den Deckel zu öffnen während das Gerät läuft.

Deutsch

Abb. 9 Waschprogramm- Übersicht

Programm
ProgrammnameKurze Beschreibung des Programms und für welche Textilien es geeignet ist. Die in fett gedruckten Werte entsprechen der Voreinstellung.	Max. Beladung in kgWählbare Temperatur in °CWählbare Schleuderzahl in 1/minStandardzeit (h:min)Weitere mögliche Einstellungen
BaumwolleStrapazierfähige oder kochfeste Textilien aus Baumwolle oder Leinen	Max. 6,5 kgKalt/20/40/60/900/600/800/1000/12002:40Timer, Vorwäsche, Extra Spülen
Baumwolle 40 °CStrapazierfähige Textilien aus Baumwolle oder LeinenHinweis: Waschtemperatur ist auf 40 °C voreingestellt und kann nicht verändert werden.	Max. 6,5 kg400/600/800/1000/12002:40Timer, Vorwäsche, Extra Spülen
Baumwolle 60 °CStrapazierfähige und kochfeste Textilien aus Baumwolle oder LeinenHinweis: Waschtemperatur ist auf 60 °C voreingestellt und kann nicht verändert werden.	Max. 6,5 kg600/600/800/1000/12002:45Timer, Vorwäsche, Extra Spülen
Schnell 15minExtra Kurzprogramm von ca. 15 Minuten, geeignet zum Waschen von leicht verschmutzten kleinen Wäscheposten	Max. 2kgKalt/20/400/600/8000:15Timer
Täglich 45 Min. ProgrammGeeignet zum schnellen Waschen von nicht sehr verschmutzten kleinen Wäscheposten	Max. 2,5 kgKalt/20/40/600/600/800/1000/12000:45Timer, Vorwäsche, Extra Spülen
JeansJeans- oder Denimstoffe	Max. 6,5 kgKalt/20/40/60/900/600/800/1000/12001:45Timer, Vorwäsche, Extra Spülen
Spülen & SchleudernExtra spülen/schleudern mit wählbarer Drehzahl	Max. 6,5 kg//0/600/800/1000/12000:20Timer, Extra Spülen
SchleudernExtra schleudern mit wählbarer Drehzahl	Max. 6,5 kg/0/600/800/1000/12000:12Timer
BuntwäscheGeeignet zum Waschen von Buntwäsche	Max. 3,25 kgKalt/200/600/800/1000/12001:10Timer, Extra Spülen
WolleHand- oder maschinenwaschbare Textilien aus Wolle oder mit Wollanteil. Besonders schonendes Waschprogramm, um Schrumpfen der Wäsche zu vermeiden.Hinweis:Wolle ist tierischer Herkunft, z.B. Angora, Alpaka, Lama, SchafFür Maschinenwäsche geeignetes Waschmittel für Wolle verwenden	Max. 2 kgKalt/20/400/600/8001:07Timer, Extra Spülen
FeinwäscheFür empfindliche, waschbare Textilien z.B. aus Seide, Satin, Synthetik oder Mischgeweben (z.B. Seidenblusen)Hinweis:Verwenden Sie nur für Maschinenwäsche geeignetes Waschmittel für Feinwäsche oder Seide	Max. 2 kgKalt/200/6000:49Timer, Extra Spülen
MixGemischte Beladung aus Baumwolle und Synthetik	Max. 6,5 kgKalt/20/40/60/900/600/800/1000/12001:13Timer, Vorwäsche, Extra Spülen
SynthetikGeeignet für Textilien aus Synthetik oder Mischgeweben	Max. 3,25 kgKalt/20/40/600/600/800/1000/1200Timer, Vorwäsche, Extra Spülen
Sportprogrammsport- und Freizeitwäsche aus MikrofaserHinweis:Keinen Weichspüler verwendenWaschen Sie die Waschmittelschubladen gründlich bevor Sie mit diesem Programm waschen, um Weichspülerrückstände zu beseitigen.	Max. 3,25 kgKalt/20/40/600/600/800/1000/12001:31Timer, Vorwäsche, Extra Spülen
BabykleidungGeeignet für Babywäsche. Hält die Wäsche weich und geschmeidig, um die zarte Babyhaut zu schützen	Max. 6,5 kgKalt/20/40/600/600/800/1000/12001:27Timer, Vorwäsche, Extra Spülen

Deutsch

Programm
Trommel-ReinigungZum Entkeimen der Wäschetrommel	090/1:18Timer

EU Energieeffizienzklasse: A+++

Energieprüfprogramm: Baumwolle 60/40°C

Schleuderzahl: höchste Schleuderzahl: Anders als werkstellig

Teilbeladung für 6,5 kg Maschine: 3,25 kg

* Standardprogramm: Baumwolle 60°C / 40°C.

Bei Vollbeladung und Teilbeladung sind dies die Standard-Waschprogramme zur Ermittlung der Angaben auf dem Energielabel. Diese Programme sind zur Reinigung normal verschmutzter Wäsche geeignet und auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Kindersicherung

Abb. 10 Ist die Kindersicherung aktiviert können keine Einstellungen verändert werden. Die Waschmaschine kann lediglich mit dem Ein-/Aus-Schalter ausgeschaltet werden, wobei Einstellungen und Waschfortschritt erhalten bleiben und der Waschvorgang nach erneutem Einschalten fortgesetzt werden kann. Die Kindersicherung kann nur aktiviert werden wenn die Waschmaschine entweder direkt oder mit Startzeitverzögerung gestartet wurde.

1. Aktivieren: gleichzeitiges

Drücken der Tasten STARTZEIT VERZÖGERN und SCHLEUDERN

für mind. 3 Sekunden. Im Bedienfeld leuchtet das Symbol der Kindersicherung

1. Deaktivieren: drücken Sie erneut gleichzeitig die Tasten STARTZEIT VERZÖGERN und SCHLEUDERN

für mind. 3 Sekunden. Das Symbol der Kindersicherung erlischt.

Deaktivierung des Alarmtons

Zum dauerhaften Abschalten des Signaltones drücken Sie bei eingeschalteter Waschmaschine die Taste SCHLEUDERN für mind. 3 Sekunden. Zum Einschalten des Signaltones drücken Sie bei eingeschalteter Waschmaschine erneut die Taste SCHLEUDERN für mind. 3 Sekunden.

14

Reinigung und Pflege

Achtung

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Schalten Sie die Waschmaschine aus und lassen Sie sie vor dem Reinigen vollständig abkühlen.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschliesend gut ab. Achten Sie darauf, dass kein Wasser (z. B. an den Schaltern) ins Produktinnere gelangt.

Abb. 11 Waschmittelfach reinigen

• Drücken Sie die Lasche und nehmen Sie das Waschmittelfach nach oben heraus.
• Waschen Sie die Kammern mit Wasser aus.
• Verwenden Sie ggf. eine weiche Bürste, um das Gehäuse zu säubern.
• Setzen Sie das Waschmittelfach wieder ein.

Abb. 12 Filter der Laugenpumpe reinigen

Achtung

• Die Waschmaschine darf niemals ohne Filter betrieben werden.
- Der Filter der Laugenpumpe verhindert, dass Fremdkörper das Pumpsystem beschädigen.
- Reinigen bzw. kontrollieren Sie den Filter regelmäßig. Je nach Einsatzhäufigkeit, ca. einmal im Monat.
- Überprüfen Sie den Filter, wenn das Wasser nicht abgepumpt wird oder bei erhöhter Geräuschentwicklung während des Abpumpens.
- Bevor Sie die Serviceklappe öffnen, legen Sie einen großen saugfähigen Lappen vor die Klappe, da beim Entnehmen des Filters größere Mengen Wasser austreten können.

• Stellen Sie sicher, dass beim vorherigen Waschgang sämtliches Wasser abgepumpt wurde, schalten sie das Gerät aus und ziehen Sie den Netzstecker.
• Legen Sie einen großen saugfähigen Lappen, ggf. auch eine Auffangschale, vor die Klappe um eventuell auslaufendes Wasser aufzufangen.
• Öffnen Sie die Wartungsklappe.
• Drehen Sie den Verschluss des Filters nach links. Fangen Sie auslaufendes Wasser auf!
• Reinigen Sie den Filter unter fließendem Wasser.
• Setzen Sie den Filter wieder ein und verschrauben ihn durch Drehen nach rechts. Stellen Sie sicher, dass der Filter richtig sitzt und kein Wasser entweichen kann.
• Schließen Sie die Wartungsklappe wieder.

Abb. 13 Zulauffilter

Achtung

• Schließen Sie vor der Reinigung des Zulauffilters die Wasserversorgung!
• Vergewissern Sie sich nach dem Reinigen, dass der Zulaufschlauch wieder ordnungsgemäß angebracht wurde und kein Wasser austritt.

Zulauffilter am Wasserhahn

Reinigen Sie den Filter, wenn bei geöffnetem Wasserventil nicht ausreichend Wasser zugeführt wird.

• Schrauben Sie den Zulaufschlauch vom Wasserventil ab.
• Waschen Sie den Zulauffilter unter fließendem Wasser aus.
• Schließen Sie den Zulaufschlauch wieder fest an.

Reinigen Sie den Filter regelmäßig, ca. alle drei Monate.

• Schrauben Sie den Zulaufschlauch auf der Geräterückseite ab.
• Reinigen Sie den Filter mit einer kleinen Bürste.
• Schließen Sie den Zulaufschlauch wieder fest an.

Deutsch

Fehlercodes

Code	Bedeutung Mögliche	Ursachen Behebung
E30	Türschlussprobleme	Tür ist nicht richtig geschlossen	Neustarten nachdem die Tür erneut geschlossen wurde
E10	Wasserzufuhrprobleme	Wasserhahn ist geschlossen, der Wasserzulauf nicht frei oder der Wasserdruck zu niedrigEinlassfilter ist blockiertZulaufschlauch ist blockiert oder verdreht/geknickt	Wasserhahn öffnen und warten bis der Wasserzulauf sich normalisiert hatÜberprüfen der EinlassfilterZulaufschlauch befreien
E21	Wasser wird nicht abgepumpt	Abflussschlauch ist blockiert oder verdreht/geknickt.Pumpe ist blockiert	Reinigen und Befreien des AbflussschlauchsFilter der Abflusspumpe reinigen
E12	Wasserüberlauf • Neustarten
EXX	Sonstiges • Unklar • Kontaktieren Sie den		Kundendienst, wenn nach dem Neustarten das Problem weiterhin besteht.

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler.

Problem Mögliche	Ursache Behebung
Das Produkt funktioniert bzw. startet nicht.	Keine StromversorgungÜberprüfen Sie die Stromversorgung.
Die Tür kann nicht geöffnet werden.	Türsicherheitsmechanismus ist aktiviert.	Ziehen Sie den Netzstecker.
Problem mit der Heizung	NTC ist beschädigt und das Heizelement ist abgenutzt.	Kontaktieren Sie den Kundendienst
Undichtigkeit• Keine feste Verbindung zwischen Wasserzulaufschlauch oder Ablaufschlauch und Waschmaschine.Abflussschlauch ist blockiert		Überprüfen und fester Anziehen der WasserschläucheReinigen des Abflussschlauchs
Wasser am Boden, Wasser tritt aus	Wasserzulaufschlauch ist nicht richtig montiertÜberprüfen des Wasserzulauf- und Ablaufschlauchs auf Undichtigkeiten	Wasserzulaufschlauf befestigenAuswechseln des Ablaufschlauchs
Waschergebnis ist nicht zufriedenstellend	Wäsche ist zu schmutzigNicht genügend Waschmittel verwendet.	Auswahl eines geeigneten ProgrammsGenügend Waschmittel hinzufügen.
Ungewöhnliche Geräusche und starke Vibrationen.	Überprüfen, ob Transportsicherungsbolzen entfernt sind.Die Maschine steht nicht auf einem festen Untergrund.Überprüfen der Trommel auf FremdkörperStandfüße ausrichten

16

Waschmittelempfehlung gemäß Verordnung (EU) Nr. 1015/2010

Art der Wäsche	Temperatur d. Waschprogramms	Empfohlenes Waschmittel
Weiße Textilien aus Baumwolle oder organischen Fasern	20°C – 90°C Vollwaschmittel / Universalwaschmittel
Bunte Textilien aus Baumwolle oder organischen Fasern	20°C – 90°C Buntwaschmittel / Colorwaschmittel ohne Bleichmittel
Empfindliche Textilien, z.B. Seide 20°C Feinwaschmittel
Textilien aus synthetischen Fasern oder Mischgewebe	20°C – 60°C Universalwaschmittel / Spezialwaschmittel
Sportwäsche aus Mikrofaser 20°C – 60°C Spezialwaschmittel
Textilien aus Wolle 20°C – 40°C Wollwaschmittel / Feinwaschmittel
Babybekleidung 20°C – 60°C Spezialwaschmittel
Jeans (-stoffe) 20°C – 90°C Vollwaschmittel / Spezialwaschmittel

Hinweis: Die Tabelle dient der Referenz und ist eine allgemeine Empfehlung. Für die individuell richtige Dosierung des Waschmittels und korrekte Wahl der Temperatur beachten Sie immer die Hinweise in der Kleidung und die Anweisungen auf der Verpackung des Waschmittels.

English

Safety instructions

A6 Bouton de la minuterie STARTZEIT VERZÖGERUNG

Beschermingsklasse : IPX4

Waterdruk : 0,05 - 1 MPa

Installatie

Opmerking:

Produktdatenblatt
a	Name des ImporteursWarenzeichen	ImtronKOENIC
b Modellkennung KMw 62212 A3
c	Nennkapazität in kg Baumwolle für das Standardprogramm „Baumwolle 60 °C“ oder das Standardprogramm „Baumwolle 40 °C“, jeweils bei vollständiger Befüllung, wobei der geringere der beiden Werte maßgeblich ist	6,5 KG
d Energieeffizienzklasse A+++
e EU-Umweltzeichen Nein
f	jährlicher Energieverbrauch (AE-) in kWh/Jahr Energieverbrauch von 164 kWh/Jahr auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
g	Energieverbrauch (E150, E150%, E140%) des Standardprogramms „Baumwolle 60 °C“ bei vollständiger Befüllung und Teilbefüllung sowie des Standardprogramms „Baumwolle 40 °C“ bei Teilbefüllung	E150: 0,78E150%: 0,7E140%: 0,62
h	Gewichtete Leistungsaufnahme im Aus-Zustand und im unausgeschalteten Zustand	0,5 W / 1,0 W
i	Gewichteter jährlicher Wasserverbrauch (Aw) in Liter/Jahr	Wasserverbrauch von 9900 Liter/Jahr auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
j Schleudereffizienzklasse B
k	Maximale Schleuderdrehzahl beim Standardprogramm „Baumwolle 60 °C“ bei vollständiger Befüllung oder beim Standardprogramm „Baumwolle 40 °C“ bei Teilbefüllung, wobei der niedrigere Wert maßgeblich ist, sowie Restfeuchte beim Standardprogramm „Baumwolle 60 °C“ bei vollständiger Befüllung oder beim Standardprogramm „Baumwolle 40 °C“ bei Teilbefüllung, wobei der höhere Wert maßgeblich ist	1200 rpm
I	Standardprogramm Baumwolle 60 °CStandardprogramm Baumwolle 40 °C	Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch für das Waschen dieser Art von Baumwollwäsche am effizientesten.Note:Die tatsächliche Wassertemperatur kann von der angegebenen Zyklustemperatur abweichen
m	Programmdauer des• Standardprogramms „Baumwolle 60 °C“ bei vollständiger Befüllung• Teilbefüllung (60 °C) 275 min• Standardprogramms „Baumwolle 40 °C“ bei Teilbefüllungin Minuten, auf die nächstliegende Minute gerundet	300 min270 min
n	Dauer des unausgeschalteten Zustands (T), falls die Haushaltswaschmaschine mit Leistungssteuerung ausgerüstet ist	NA
o	Luftschallemissionen in dB(A) re 1 pW, auf die nächstliegende Ganzzahl gerundet, beim Waschen und Schleudern im Standardprogramm „Baumwolle 60 °C“ bei vollständiger Befüllung	Waschen : 62 dBSchleudern : 78 dB
p	Falls die Haushaltswaschmaschine für den Einbau bestimmt ist	Nein

Information
Model KMW 62212 A3
Ungefähre Angabe der Programmdauer, der Restfeuchte, des Energie- und Wasserverbrauchs der Hauptwaschprogramme bei vollständiger Befüllung und/oder Teilbefüllung	Standard 60 °C full load:300 min, 50%, 0,78 kW h/cycle, 50 L/cycle.Standard 60 °C partial load:275 min, 55%, 0,7 kW h/cycle, 41 L/cycle.Standard 40°C partial load:270 min, 55%, 0,62 kW h/cycle, 41, L/cycle.
Waschmittelempfehlungen für die verschiedenen Waschtemperaturen	Waschpulver oder flüssige Waschmittel

English
