BEDIENUNGSANLEITUNG KWM 71412 A3 Koenic

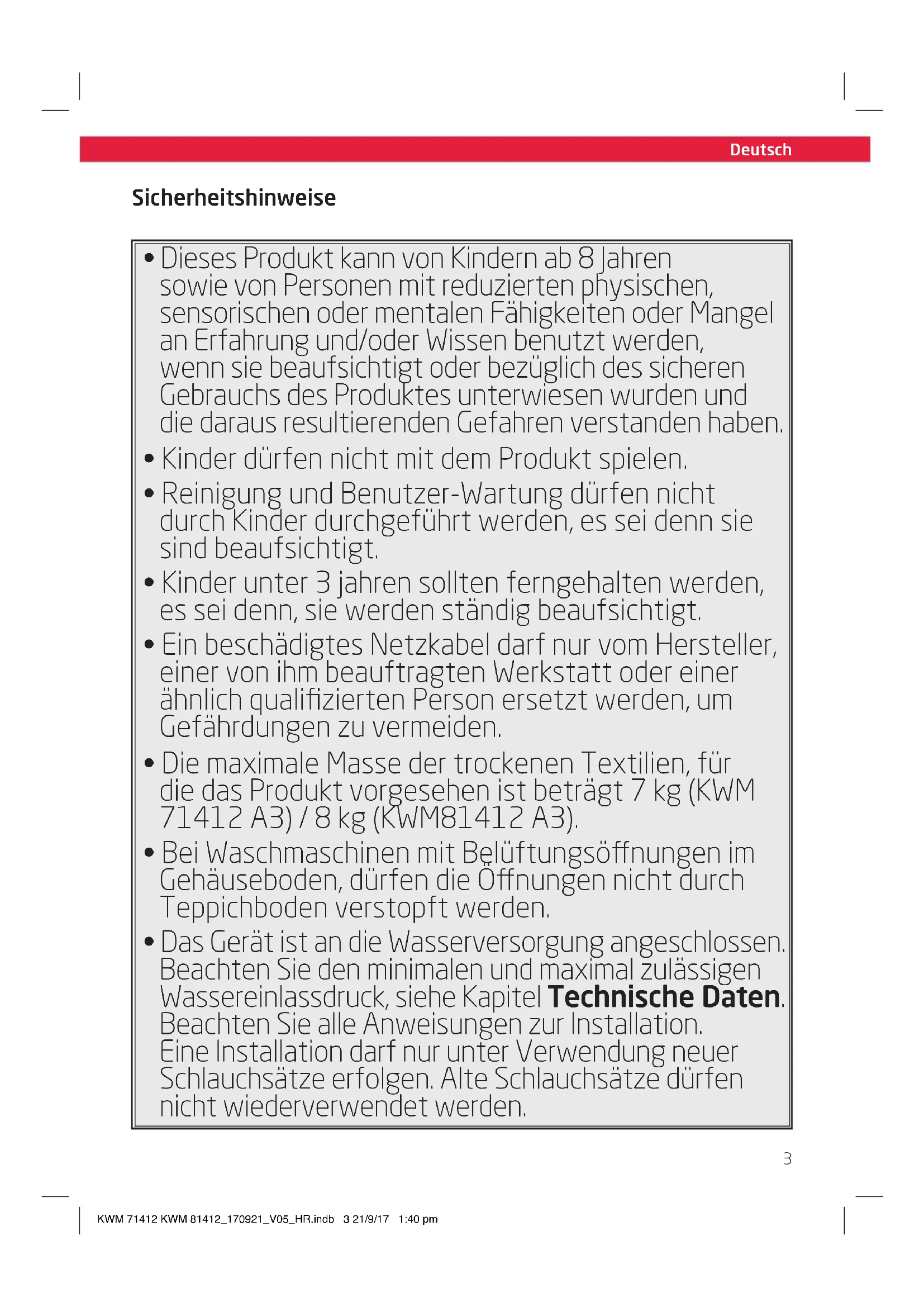

• Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Produkt spielen.

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn sie sind beaufsichtigt.

• Kinder unter 3 jahren sollten ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

• Die maximale Masse der trockenen Textilien, für die das Produkt vorgesehen ist beträgt 7 kg (KWM 71412 A3) / 8 kg (KWM81412 A3).

• Bei Waschmaschinen mit Belüftungsönungen im Gehäuseboden, dürfen die Önungen nicht durch Teppichboden verstopft werden.

• Das Gerät ist an die Wasserversorgung angeschlossen. Beachten Sie den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden. KWM 71412 KWM 81412_170921_V05_HR.indb 3 21/9/17 1:40 pmDeutsch

Sicherheitshinweise Size - A5

• Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z.B. Die Verwendung in Mitarbeiterküchen von Läden, Büros sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

• Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.

• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

• Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

• Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

• Ziehen Sie den Netzstecker aus der Steckdose, ... - wenn das Produkt nicht benutzt wird, - wenn Funktionsstörungen auftreten, - bevor Sie Zubehör anbringen / entfernen und - bevor Sie das Produkt reinigen.

• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

• Schützen Sie das Produkt vor: - direkter Sonneneinstrahlung und Staub; - Feuer (Kamin, Grill, Kerzen), Wasser (Wasserspritzer, Vasen, Badewanne) oder hoher Luftfeuchtigkeit.

• Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert. KWM 71412 KWM 81412_170921_V05_HR.indb 4 21/9/17 1:40 pm5 Deutsch Size - A5 Lieferumfang 1 x Waschmaschine 1 x Bedienungsanleitung 1 x Garantiekarte Bedienelemente und Komponenten

Ein-/Aus-Schalter On/O

Zusatzfunktionstaste Function

Schleuderdrehzahltaste Speed

Startzeitverzögerungstaste Delay

Waschmittelschublade

Tür mit Sichtfenster

Transportsicherungen

Einstellbare Standfüße

Netzkabel mit Stecker

Waschtrommel Die Transportsicherungen müssen, so wie im Kapitel Installation beschrieben, vor der ersten Benutzung entfernt werden. Herzlichen Glückwunsch! Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Bestimmungsgemäße Benutzung Dieses Produkt ist nur für das Waschen von Wäsche geeignet. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Produkt ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für den kommerziellen Gebrauch geeignet. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts. Vor dem ersten Gebrauch Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege. Dieses Produkt nicht im unsortierten Hausmüll, sondern bei einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. KWM 71412 KWM 81412_170921_V05_HR.indb 5 21/9/17 1:40 pm6 Deutsch Size - A5 Size - A5 Abb.

Lösen Sie die vier Transportsicherungsbolzen mit einem Schraubenschlüssel (13mm) und schrauben Sie sie heraus. Stecken Sie die 4 mitgelieferten Blindverschlusskappen in die Löcher. Abb.

Stellen Sie die Waschmaschine auf ebenen, waagerechten und festen Untergrund auf. Zum Niveauausgleich können Sie die Stellfüße rein oder rausdrehen.

• Lösen Sie die Sicherungsmuttern mit einem Gabelschlüssel (17 mm).

• Zum Reindrehen der Füße drehen Sie diese nach rechts, zum Herausdrehen nach links.

• Prüfen Sie mit einer Wasserwaage, ob das Gerät waagegerecht steht. Wenn das Gerät nicht waagerecht steht oder kippelt, müssen die Standfüße erneut justiert werden.

• Wenn das Gerät waagegerecht steht und nicht kippelt, ziehen Sie die Muttern mit dem Gabelschlüssel fest. Abb.

Die Waschmaschine muss an einen Abfluss angeschlossen werden.

• Der Abflussschlauch ist schon fest am Abwasseranschluss montiert. Ziehen Sie den Schlauch aus den Klammern und wickeln Sie ihn ab.

• Schließen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Höhe des Schlauchendes. Hinweis: Geeignete Schlauchhalter sind als optionales Zubehör erhältlich. Installation Hinweis: Die Waschmaschine ist mit Netzkabel und Netzstecker ausgestattet und benötigt einen Wasser- und Abwasseranschluss. Stellen Sie vor Einbau sicher, dass sich am gewünschten Standort eine Wandsteckdose befindet. Beachten Sie die Abmessungen (Kapitel Technische Daten) des Produktes beim Aufstellen oder beim Einbau. Achtung

• Vor der ersten Inbetriebnahme müssen die Transportsicherungen auf der Geräterückseite entfernt werden. Das Betreiben der Waschmaschine mit montierten Transportsicherungen führt zu schweren Schäden.

• Heben Sie die Transportsicherungen für den späteren Gebrauch auf. Transportieren Sie das Gerät nie ohne korrekt angebrachte Transportsicherungen! KWM 71412 KWM 81412_170921_V05_HR.indb 6 21/9/17 1:40 pm7 Deutsch Size - A5 Bedienung Abb.

Vorbereitung der Kleidungsstücke Achtung

• Keine Textilien waschen, die nicht für Maschinenwäsche geeignet sind. Beachten Sie die Hinweise auf dem Pflegeetikett der Wäsche.

• Harte oder spitze Fremdkörper (z.B. Nägel, Münzen) können Wäsche und Bauteile beschädigen.

• Waschen Sie nie Wäsche, die mit Benzin, Verdünner, Alkohol oder Lösungsmitteln getränkt ist.

• Prüfen Sie die Taschen sämtlicher Wäsche und leeren Sie diese.

• Entfernen Sie vor dem Waschen groben Schmutz, Flecken und Haare von der Wäsche z.B. durch vorheriges Einweichen oder Vorwäsche von Hand.

• Sortieren Sie die Wäsche nach Farben und den auf dem Pflegeetikett angegebenen Waschverfahren und Waschtemperaturen. Waschen Sie weiße Wäsche nicht mit Buntwäsche, sondern getrennt. Neue Buntwäsche muss getrennt gewaschen werden.

• Drehen Sie Verzierungen wie Knöpfe und Stickereien nach innen. Schließen Sie vor dem Waschen ggf. Reißverschlüsse, Knöpfe oder Haken und binden Sie lose Bänder oder Schleifen zusammen.

• Waschen Sie Büstenhalter in einem Wäschebeutel, um ein Austreten der Stahlbügel zu vermeiden. Insbesondere feine Textilien wie Gardinen, Häkelarbeiten oder kleine Artikel (Socken, Taschentücher, Krawatten usw.) sollten in einem geschlossenen Wäschebeutel gewaschen werden.

• Entfernen Sie stets alle abnehmbare Teile wie Haken, Ösen usw., z. B. aus Gardinen. Abb.

Schließen Sie den Wasseranschluss mit dem mitgelieferten Schlauch an Ihr Leitungswassersystem an (3/4”) und stellen Sie sicher, dass alles korrekt und fest angeschlossen ist. Der Wasserdruck muss zwischen 0,05 MPa und 1 MPa betragen. Bei höherem Wasserdruck muss ein Druckminderventil benutzt werden. Hinweis:

• Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lassen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser klar und frei von Fremdkörpern ist.

• Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird. Abb.

Stecken Sie den Netzstecker in eine geeignete Steckdose. Vorbereitung Vor der ersten Inbetriebnahme

• Stellen Sie sicher, dass die Transportsicherungen auf der Geräterückseite entfernt wurden.

• Entfernen Sie alle Zubehörteile und andere Materialien aus der Waschtrommel.

• Vor dem ersten Waschgang starten Sie das Gerät ohne Wäsche, mit der Zugabe von etwas Waschmittel im Programm „Baumwolle 60°C“ (siehe Waschvorgang starten). Abb.

Lösen Sie die vier Transportsicherungsbolzen mit einem Schraubenschlüssel (13mm) und schrauben Sie sie heraus. Stecken Sie die 4 mitgelieferten Blindverschlusskappen in die Löcher. Abb.

Stellen Sie die Waschmaschine auf ebenen, waagerechten und festen Untergrund auf. Zum Niveauausgleich können Sie die Stellfüße rein oder rausdrehen.

• Lösen Sie die Sicherungsmuttern mit einem Gabelschlüssel (17 mm).

• Zum Reindrehen der Füße drehen Sie diese nach rechts, zum Herausdrehen nach links.

• Prüfen Sie mit einer Wasserwaage, ob das Gerät waagegerecht steht. Wenn das Gerät nicht waagerecht steht oder kippelt, müssen die Standfüße erneut justiert werden.

• Wenn das Gerät waagegerecht steht und nicht kippelt, ziehen Sie die Muttern mit dem Gabelschlüssel fest. Abb.

Die Waschmaschine muss an einen Abfluss angeschlossen werden.

• Der Abflussschlauch ist schon fest am Abwasseranschluss montiert. Ziehen Sie den Schlauch aus den Klammern und wickeln Sie ihn ab.

• Schließen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Höhe des Schlauchendes. Hinweis: Geeignete Schlauchhalter sind als optionales Zubehör erhältlich. KWM 71412 KWM 81412_170921_V05_HR.indb 7 21/9/17 1:40 pm8 Deutsch Size - A5 Size - A5

• Beim Waschen einzelner großer und schwerer Wäschestücke wie z.B. Bettlaken, Bezüge, Badehandtücher, Jeans, gefütterte Winterjacken usw. kann es in der Trommel, speziell beim Schleudern, zu einer Unwucht kommen. Waschen Sie daher immer mehrere Wäschestücke zusammen, um Unwuchten zu minimieren.

• Fusselnde Wäschestücke sollten getrennt gewaschen werden, da sonst sichtbare Fusseln und Flusen auf den übrigen Wäschestücken in der Waschmaschine zurückbleiben können. Abb.

• Entwirren Sie die Kleidungsstücke und legen Sie sie ordentlich zusammengelegt in die Waschtrommel.

• Nutzen Sie bei jedem Waschgang möglichst die max. Ladekapazität. Überladen Sie das Gerät jedoch nicht. Stopfen Sie die Wäsche nicht in die Waschtrommel, sondern laden Sie diese nur so voll, dass während des Waschens die Wäsche noch umgewälzt wird. Größe und Dicke der Wäsche beeinflussen die Ladekapazität.

• Schließen Sie die Tür und stellen Sie dabei sicher, dass keine Wäsche zwischen Tür und Dichtung eingeklemmt wird. Waschmittel wählen und einfüllen Achtung

• Waschmittel für Kinder unzugänglich lagern!

• Anweisungen des Waschmittels bzgl. Dosierung und Lagerung beachten.

• Benutzen Sie nur für Waschmaschinen geeignete Waschmittel und treen Sie die richtige Auswahl unter Beachtung der zu waschenden Wäschearten (Baumwolle, farbige / weiße Wäsche usw.).

• Benutzen Sie keine Bleichmittel. Diese können die Waschmaschine und Wäsche beschädigen. Abb.

1. Önen Sie die Waschmittelschublade.

Beachten Sie die einzelnen Fächer: A: Waschmittel für Hauptwaschgang, Option 1 für Waschpulver, Option 2 für Flüssigwaschmittel B: Weichspüler für Spülgang C: Waschmittel für Vorwäsche

2. Füllen Sie Waschmittel und

Weichspüler gemäß den Herstellerangaben ein. Hinweis zur Schaumerkennung: Wird zuviel Waschmittel benutzt, bildet sich übermäßiger Schaum. Die Schaumbildung wird überprüft und übermäßiger Schaum wird entfernt.

Waschmittelschublade bis zum Anschlag in die Waschmaschine. KWM 71412 KWM 81412_170921_V05_HR.indb 8 21/9/17 1:40 pm9 Deutsch Size - A5

8. Sie können auch ein individuelles Programm

erstellen und unter dem Programmpunkt My Cycle (Mein Programm) abspeichern. Drehen Sie den Programmwahlregler auf Ihr gewünschtes Programm und stellen Sie die gewünschte Temperatur, Schleuderdrehzahl und Sonderfunktionen ein. Drücken Sie danach die Taste Speed für 3 Sekunden, um die Einstellungen zu speichern. Das Programm bleibt gespeichert und kann jederzeit wie zuvor beschrieben geändert werden. Achtung Die Tür kann nur geönet werden wenn die Waschmaschine nicht läuft, z. B. nach Beendigung des Programms. Versuchen Sie nicht die Tür zu önen während das Gerät läuft. Waschvorgang starten

1. Schalten Sie die Waschmaschine mit dem

Ein-/Aus-Schalter On/O ein.

2. Wählen Sie mit dem Programmwahlregler ein

geeignetes Programm und bei Bedarf eine geeignete Zusatzfunktion aus. Beachten Sie dazu die nachfolgende Programmtabelle.

3. Wählen Sie mit der Taste Temp. ggf. eine

andere Temperatur wenn die voreingestellte Temperatur nicht Ihren Anforderungen entspricht. Beachten Sie: je höher die Temperatur, desto mehr Energie wird verbraucht.

4. Wählen Sie mit der Taste Speed ggf.

eine andere Schleuderdrehzahl wenn die voreingestellte Drehzahl nicht Ihren Anforderungen entspricht. Je höher die Schleuderdrehzahl, desto trockener aber auch knittriger wird die Wäsche. Hohe Drehzahlen verringern außerdem die Lebensdauer der Waschmaschine. Hinweis: Benutzen Sie für empfindliche Wäschestücke nur niedrige Schleuderdrehzahlen.

5. Durch Drücken der Taste Function

wählen Sie wenn gewünscht eine der Zusatzfunktionen, Pre Wash: Vorwäsche, Extra Rinse: Extra spülen.

6. Starten Sie den Waschvorgang durch

Drücken der Taste Start/Pause.

7. Durch Drücken der

Startzeitverzögerungstaste Delay können Sie einen späteren Zeitpunkt einstellen, zu dem die Maschine gestartet werden soll. Durch mehrmaliges Drücken der Taste kann eine Startzeitverzögerung von 1 bis 24 Stunden in 1-Stundenschritten eingestellt werden. Befolgen Sie zuerst die Punkte 1. bis 5. und stellen Sie dann mit der Taste Delay die Startzeitverzögerung ein, warten Sie bis das Display die Waschzeit anzeigt und drücken Sie dann die Taste Start/Pause. Ist die voreingestellte Zeit abgelaufen, schaltet sich die Waschmaschine automatisch ein und die Waschzeit wird im Display angezeigt. KWM 71412 KWM 81412_170921_V05_HR.indb 9 21/9/17 1:40 pm10 Deutsch Size - A5 Size - A5 Abb.

Fach A /Haupt- wäsche Fach B / Weich- spüler Fach C /Vor-wäsche Baumwolle 7 8 40 2:40 800 Baumwolle 40 °C

• Standardprogramm: Baumwolle 60°C / 40°C. Bei Vollbeladung und Teilbeladung sind dies die Standard- Waschprogramme zur Ermittlung der Angaben auf dem Energielabel. Diese Programme sind zur Reinigung normal verschmutzter Wäsche geeignet und auf den kombinierten Energie- und Wasserverbrauch am ezientesten.

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.

• Schalten Sie die Waschmaschine aus und lassen Sie sie vor dem Reinigen vollständig abkühlen.

• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschliesend gut ab. Achten Sie darauf, dass kein Wasser (z. B. an den Schaltern) ins Produktinnere gelangt. Abb.

• Ziehen Sie die Schublade heraus. Drücken Sie auf die mit einem Pfeil markierte Lasche über der Weichspülerkammer und ziehen Sie die Schublade ganz heraus.

• Waschen Sie die Kammern mit Wasser aus.

• Verwenden Sie ggf. eine weiche Bürste, um das Gehäuse zu säubern.

• Setzen Sie die Waschmittelschublade wieder ein. Kindersicherung Abb.

Ist die Kindersicherung aktiviert können keine Einstellungen verändert werden. Die Waschmaschine kann lediglich mit dem Ein-/Aus-Schalter On/O ausgeschaltet werden, wobei Einstellungen und Waschfortschritt erhalten bleiben und der Waschvorgang nach erneutem Einschalten fortgesetzt werden kann. Die Kindersicherung kann nur aktiviert werden wenn die Waschmaschine entweder direkt oder mit Startzeitverzögerung gestartet wurde.

1. Aktivieren: gleichzeitiges

Drücken der Tasten Temp. und Speed für mind. 3 Sekunden. Im Bedienfeld leuchtet das Symbol der Kindersicherung .

2. Deaktivieren: drücken Sie erneut

gleichzeitig die Tasten Temp. und Speed für mind. 3 Sekunden. Das Symbol der Kindersicherung erlischt. Deaktivierung des Alarmtons Zum dauerhaften Abschalten des Signaltones drücken Sie bei eingeschalteter Waschmaschine die Taste Temp. für mind. 3 Sekunden. Zum Einschalten des Signaltones drücken Sie bei eingeschalteter Waschmaschine erneut die Taste Temp. für mind. 3 Sekunden. Abb.

Fach A /Haupt- wäsche Fach B / Weich- spüler Fach C /Vor-wäsche Baumwolle 7 8 40 2:40 800 Baumwolle 40 °C

• Standardprogramm: Baumwolle 60°C / 40°C. Bei Vollbeladung und Teilbeladung sind dies die Standard- Waschprogramme zur Ermittlung der Angaben auf dem Energielabel. Diese Programme sind zur Reinigung normal verschmutzter Wäsche geeignet und auf den kombinierten Energie- und Wasserverbrauch am ezientesten.

Filter der Laugenpumpe reinigen Achtung

• Die Waschmaschine darf niemals ohne Filter betrieben werden.

• Der Filter der Laugenpumpe verhindert, dass Fremdkörper das Pumpsystem beschädigen.

• Reinigen bzw. kontrollieren Sie den Filter regelmäßig. Je nach Einsatzhäufigkeit, ca. einmal im Monat.

• Überprüfen Sie den Filter, wenn das Wasser nicht abgepumpt wird oder bei erhöhter Geräuschentwicklung während des Abpumpens.

• Bevor Sie die Serviceklappe önen, legen Sie einen großen saugfähigen Lappen vor die Klappe, da beim Entnehmen des Filters größere Mengen Wasser austreten können.

• Stellen Sie sicher, dass beim vorherigen Waschgang sämtliches Wasser abgepumpt wurde, schalten sie das Gerät aus und ziehen Sie den Netzstecker.

• Önen Sie die Wartungsklappe.

• Legen Sie einen großen saugfähigen Lappen, ggf. auch eine Auangschale, vor die Klappe um eventuell auslaufendes Wasser aufzufangen.

• Drehen Sie den Verschluss des Filters nach links. Fangen Sie auslaufendes Wasser auf!

• Reinigen Sie den Filter unter fließendem Wasser.

• Setzen Sie den Filter wieder ein und verschrauben ihn durch Drehen nach rechts. Stellen Sie sicher, dass der Filter richtig sitzt und kein Wasser entweichen kann.

• Schließen Sie die Wartungsklappe wieder. Abb.

• Schließen Sie vor der Reinigung des Zulaulters die Wasserversorgung!

• Vergewissern Sie sich nach dem Reinigen, dass der Wasserschlauch wieder ordnungsgemäß angebracht wurde und kein Wasser austritt. Zulaulter am Wasserhahn Reinigen Sie den Filter, wenn bei geönetem Wasserventil nicht ausreichend Wasser zugeführt wird.

• Schrauben Sie den Zulaufschlauch vom Wasserventil ab.

• Waschen Sie den Zulaulter unter fließendem Wasser aus.

• Schließen Sie den Zulaufschlauch wieder fest an. Zulaulter am Gerät Reinigen Sie den Filter regelmäßig, ca. alle drei Monate.

• Schrauben Sie den Zulaufschlauch auf der Geräterückseite ab.

• Reinigen Sie den Filter mit einer kleinen Bürste.

• Schließen Sie den Zulaufschlauch wieder fest an. KWM 71412 KWM 81412_170921_V05_HR.indb 12 21/9/17 1:40 pm13 Deutsch Size - A5 Fehlercodes Code Bedeutung Mögliche Ursachen Behebung E30 Türschlussprobleme Tür ist nicht richtig geschlossen Neustarten nachdem die Tür erneut geschlossen wurde. E10 Wasserzufuhrprobleme • Wasserhahn ist geschlossen, der Wasserzulauf nicht frei oder der Wasserdruck zu niedrig.

• Einlassfilter ist blockiert

• Zulaufschlauch ist blockiert oder verdreht/geknickt.

• Wasserhahn önen und warten bis der Wasserzulauf sich normalisiert hat

• Überprüfen der Einlassfilter

• Zulaufschlauch befreien E21 Wasser wird nicht abgepumpt

• Abflussschlauch ist blockiert oder verdreht/geknickt.

• Reinigen und Befreien des Abflussschlauchs

• Filter der Abflusspumpe reinigen Fehlerbehebung Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler. Problem Mögliche Ursache Behebung Das Produkt funktioniert bzw. startet nicht.

• Keine Stromversorgung • Überprüfen Sie die Stromversorgung. Die Tür kann nicht geönet werden.

• Türsicherheitsmechanismus ist aktiviert.

• Ziehen Sie den Netzstecker. Problem mit der Heizung

• NTC ist beschädigt and das Heizrohr ist abgenutzt.

• Kontaktieren Sie den Kundendienst Undichtigkeit • Keine feste Verbindung zwischen Wasserzulaufschlauch oder Ab- laufschlauch und Waschmaschine.

• Abflussschlauch ist blockiert

• Überprüfen und fester Anziehen der Wasserschläuche

• Reinigen des Abflussschlauchs Wasser am Boden, Wasser tritt aus

• Wasserzulaufschlauch ist nicht richtig montiert

• Überprüfen des Wasserzulauf- und ablaufschlauch auf Undichtigkeiten

• Wasserzulaufschlauf befestigen

• Auswechseln des Ablaufschlauch Waschergebnis ist nicht zufriedenstellend

• Wäsche ist zu schmutzig

• Nicht genügend Waschmittel verwendet.

• Auswahl eines geeigneten Programms

• Genügend Waschmittel hinzufügen. Ungewöhnliche Geräusche und starke Vibrationen.

• Überprüfen, ob Transportsicherungsbolzen entfernt sind.

• Die Maschine muss eben auf eienem festen Untergrund stehen.

• Überprüfen der Trommel auf Fremkörper

• Standfüße ausrichten Abb.

• Schließen Sie vor der Reinigung des Zulaulters die Wasserversorgung!

• Vergewissern Sie sich nach dem Reinigen, dass der Wasserschlauch wieder ordnungsgemäß angebracht wurde und kein Wasser austritt. Zulaulter am Wasserhahn Reinigen Sie den Filter, wenn bei geönetem Wasserventil nicht ausreichend Wasser zugeführt wird.

• Schrauben Sie den Zulaufschlauch vom Wasserventil ab.

• Waschen Sie den Zulaulter unter fließendem Wasser aus.

• Schließen Sie den Zulaufschlauch wieder fest an. Zulaulter am Gerät Reinigen Sie den Filter regelmäßig, ca. alle drei Monate.

• Schrauben Sie den Zulaufschlauch auf der Geräterückseite ab.

• Reinigen Sie den Filter mit einer kleinen Bürste.

• Schließen Sie den Zulaufschlauch wieder fest an. KWM 71412 KWM 81412_170921_V05_HR.indb 13 21/9/17 1:40 pm14 Deutsch Size - A5 Technische Daten Nennspannung : 220 - 240 V~, 50 Hz Nennleistung : 2000 W Schutzklasse : I Max. Füllkapazität : 7 kg (KWM 71412 A3) 8 kg (KWM 81412 A3) Abmessungen : 595 x 495 x 850 mm (KWM 71412 A3) 595 x 565 x 850 mm (KWM 81412 A3) Schutzart : IPX4 Wasserdruck : 0,05 - 1MPa KWM 71412 KWM 81412_170921_V05_HR.indb 14 21/9/17 1:40 pmEnglish

Lieferanten Warenzeichen Imtron KOENIC b Modellkennung KWM 71412 A3 KWM 81412 A3

Nennkapazität in kg Baumwolle für das Standardprogramm „Baumwolle 60 °C“ oder das Standardprogramm „Baumwolle 40 °C“, jeweils bei vollständiger Befüllung, wobei der geringere der beiden Werte maßgeblich ist 7 KG 8 KG d Energieezienzklasse A+++ e EU-Umweltzeichen Nein

Jährlicher Energieverbrauch (AE

) in kWh/Jahr Energieverbrauch von 175 kWh/Jahr (KWM 71412 A3) / 196 kWh/Jahr (KWM 81412 A3) auf der Grundlage von 220 Standard- Waschzyklen für 60 °C- und 40 °C- Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.

t,40½ ) des Standardprogramms „Baumwolle 60 °C“ bei vollständiger Befüllung und Teilbefüllung sowie des Standardprogramms „Baumwolle 40°C“ bei Teilbefüllung

Gewichtete Leistungsaufnahme im Aus-Zustand und im unausgeschalteten Zustand 0,5 W / 1,0 W

Gewichteter jährlicher Wasserverbrauch (AW

) in Liter/Jahr Wasserverbrauch von 10000 Liter/Jahr (KWM 71412 A3) / 11000 Liter/Jahr (KWM 81412 A3) auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab. j Schleuderezienzklasse B

Maximale Schleuderdrehzahl beim Standardprogramm „Baumwolle 60°C“ bei vollständiger Befüllung oder beim Standardprogramm „Baumwolle 40 °C“ bei Teilbefüllung, wobei der niedrigere Wert maßgeblich ist, sowie Restfeuchte beim Standardprogramm „Baumwolle 60 °C“ bei vollständiger Befüllung oder beim Standardprogramm „Baumwolle 40 °C“ bei Teilbefüllung, wobei der höhere Wert maßgeblich ist 1400 rpm KWM 71412 KWM 81412_170921_V05_HR.indb 75 21/9/17 1:40 pm76 Deutsch Size - A5 Model KWM 71412 A3 KWM 81412 A3

Standardprogramm Baumwolle 60 °C Standardprogramm Baumwolle 40 °C Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch für das Waschen dieser Art von Baumwollwäsche am ezientesten. Hinweis: Die tatsächliche Wassertemperatur kann von der angegebenen Zyklustemperatur abweichen

• Standardprogramms „Baumwolle 60 °C“ bei vollständiger Befüllung 220 min 228 min

• Teilbefüllung (60 °C ) 207 min 222 min

• Standardprogramms „Baumwolle 40 °C“ bei Teilbefüllung 205 min 222 min in Minuten, auf die nächstliegende Minute gerundet

Dauer des unausgeschalteten Zustands (T

), falls die Haushaltswaschmaschine mit Leistungssteuerung ausgerüstet ist

Luftschallemissionen in dB(A) re 1pW, auf die nächstliegende Ganzzahl gerundet, beim Waschen und Schleudern im Standardprogramm „Baumwolle 60°C“ bei vollständiger Befüllung Waschen : 59 dB Schleudern : 78 dB

Falls die Haushaltswaschmaschine für den Einbau bestimmt ist Nein Information Model KWM 71412 A3 KWM 81412 A3 Ungefähre Angabe der Programmdauer, der Restfeuchte, des Energie- und Wasserverbrauchs der Hauptwaschprogramme bei vollständiger Befüllung und/oder Teilbefüllung Standard 60 ºC full load: 220 min, 50%, 0,90 kWh/cycle, 50 L/cycle. Standard 60 ºC partial load: 207 min, 55%, 0,67 kWh/cycle, 42 L/cycle. Standard 40ºC partial load: 205 min, 55%, 0,67 kWh/cycle, 42 L/cycle. Standard 60 ºC full load: 228 min, 50%, 0,90 kWh/cycle, 54 L/cycle. Standard 60 ºC partial load: 222 min, 55%, 0,88 kWh/cycle, 45 L/cycle. Standard 40ºC partial load: 222 min, 55%, 0,79 kWh/cycle, 45 L/cycle. Waschmittelempfehlungen für die verschiedenen Waschtemperaturen Waschpulver oder flüssige Waschmittel KWM 71412 KWM 81412_170921_V05_HR.indb 76 21/9/17 1:40 pm77 English Product fiche
