Produkttyp	Waschmaschine
Marke	Koenic
Modell	KWM 71416 A3
Nennkapazität	7 kg
Energieeffizienzklasse	A+++
Maße (H × B × T)	850 × 595 × 495 mm
Nennspannung	220-240 V~, 50 Hz
Nennleistung	2000 W
Wasserdruck	0,05 - 1 MPa
Maximale Schleuderdrehzahl	1400 U/min
Waschprogramme	Baumwolle, Synthetik, Feinwäsche usw. (siehe Programmtabelle)
Zusatzfunktionen	Vorwäsche, Extra Spülen, Startzeitvorwahl (1-24 h)
Kindersicherung	Ja, Aktivierung über Tasten Temp. und Zentrifugieren
Geräuschpegel (Waschen/Schleudern)	59 dB / 78 dB
Jährlicher Wasserverbrauch	10.000 Liter (bei 220 Zyklen)
Jährlicher Energieverbrauch	175 kWh (bei 220 Zyklen)
Schutzart	IPX4
Reinigung des Pumpenfilters	Empfohlen einmal im Monat
Reinigung der Waschmittelschublade	Entfernen und regelmäßig mit Wasser ausspülen
Transportsicherungen	4 Schrauben, die vor dem ersten Gebrauch entfernt werden müssen

Häufig gestellte Fragen - KWM 71416 A3 Koenic

Wie installiere ich die Waschmaschine KWM 71416 A3?

Entfernen Sie die 4 Transportsicherungen auf der Rückseite mit einem 13-mm-Schlüssel. Stellen Sie die Maschine auf eine stabile und ebene Fläche. Schließen Sie den Wasserzulaufschlauch an den Wasserhahn (3/4") und den Ablaufschlauch an einen Abfluss an. Stecken Sie den Netzstecker in eine 220-240 V-Steckdose. Stellen Sie die Füße zum Nivellieren ein.

Was ist vor dem ersten Gebrauch zu tun?

Stellen Sie sicher, dass die Transportschrauben entfernt sind. Entfernen Sie eventuelles Zubehör aus der Trommel. Starten Sie ein leeres Programm bei 60°C mit etwas Waschmittel, um das Innere zu reinigen.

Wie verwende ich die Startzeitvorwahl?

Wählen Sie das gewünschte Programm und die Optionen aus, drücken Sie dann mehrmals die Taste Startzeitvorwahl, um eine Verzögerung von 1 bis 24 Stunden auszuwählen. Die Maschine startet automatisch zur programmierten Zeit.

Was tun bei Fehlercode E30?

Der Code E30 weist auf ein Problem mit der Türverriegelung hin. Überprüfen Sie, ob die Tür richtig geschlossen ist, und starten Sie den Zyklus neu. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Support.

Wie reinige ich den Pumpenfilter?

Stellen Sie eine Auffangschale unter die Wartungsklappe, öffnen Sie diese, schrauben Sie den Filter durch Drehen nach links heraus, reinigen Sie ihn unter fließendem Wasser und setzen Sie ihn durch Drehen nach rechts wieder ein. Führen Sie dies etwa einmal im Monat durch.

Warum vibriert meine Maschine stark?

Überprüfen Sie, ob alle Transportschrauben entfernt wurden. Stellen Sie sicher, dass die Maschine durch Einstellen der Füße waagerecht steht. Vermeiden Sie eine Überladung der Trommel. Wenn das Geräusch anhält, kontaktieren Sie den Kundendienst.

Was ist die maximale Trockenbeladung?

Die maximale Kapazität beträgt 7 kg für das Modell KWM 71416 A3. Überschreiten Sie diese Beladung nicht, um Probleme beim Schleudern und Reinigen zu vermeiden.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten Temp. und Zentrifugieren für mindestens 3 Sekunden. Ein Symbol wird zur Bestätigung angezeigt. Zum Deaktivieren wiederholen Sie den Vorgang.

Kann ich Bleichmittel verwenden?

Nein, die Verwendung von Bleichmittel wird nicht empfohlen, da es die Maschine und die Textilien beschädigen kann. Verwenden Sie nur für Waschmaschinen geeignete Waschmittel.

Was bedeutet der Fehlercode E10?

Der Code E10 weist auf ein Problem mit dem Wasserzulauf hin. Überprüfen Sie, ob der Wasserhahn geöffnet ist, der Zulaufschlauch nicht geknickt ist und der Einlassfilter nicht verstopft ist. Reinigen Sie den Filter bei Bedarf.

BEDIENUNGSANLEITUNG KWM 71416 A3 Koenic

Beschermingsklasse : IPX4

Waterdruk : 0,05 - 1 MPa

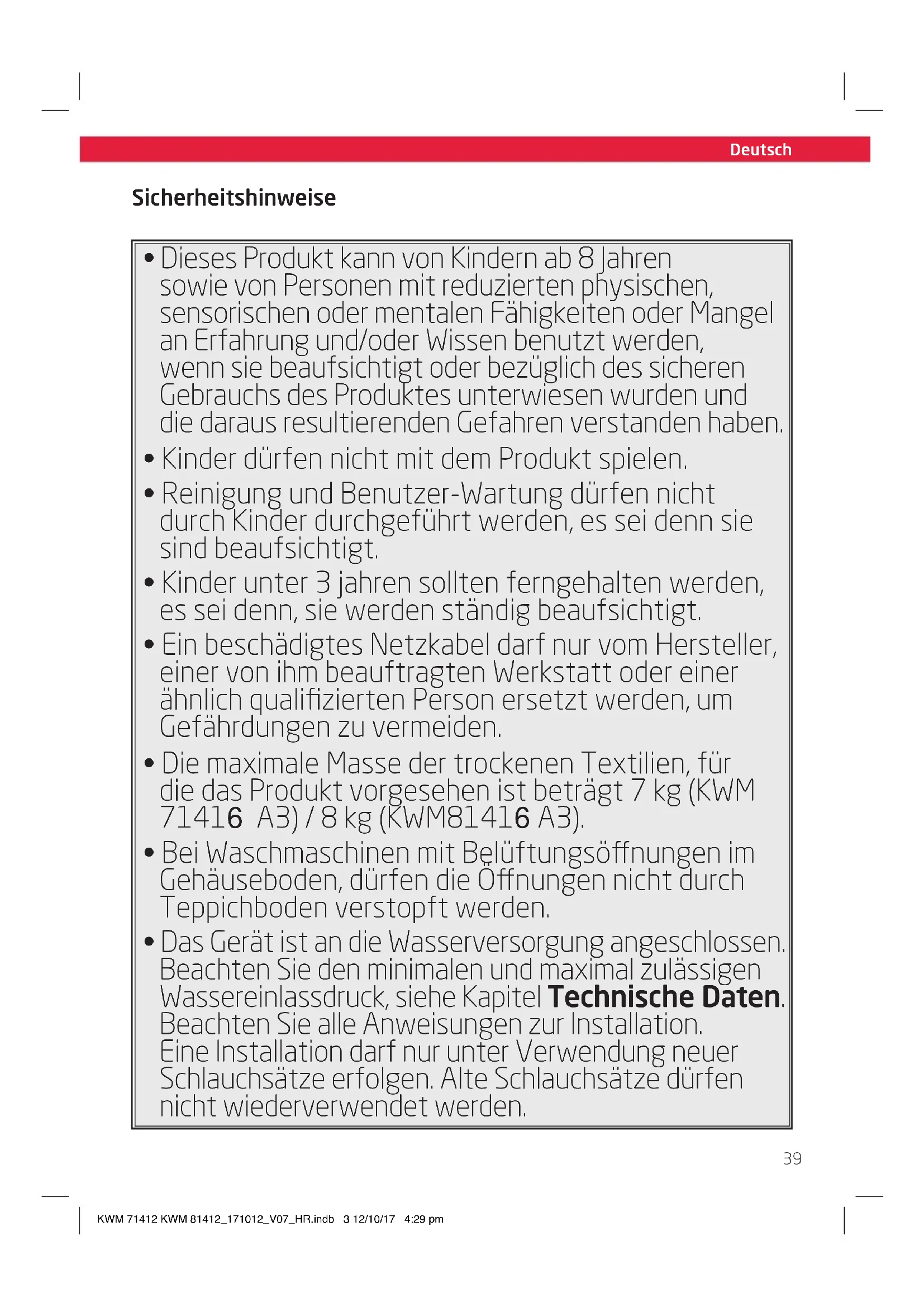

Safety instructions

• Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Produkt spielen.
• Reinigung und Benutzer-Wartung)durfen nicht durch Kinder durchgefuhrt werden, es sei dann sie sind beaufsichtigt.
• Kinder unter 3 Jahren sollenn ferngehalten werden, es sei dess, sie werden ständig beaufsichtigt.
• Ein beschädigtes Netzkabelarf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einerähnlich qualifizierten Person ersetzt werden, umGefährdungen zu vermeiden.
  Die maximale Masse der trockenen Textilien, für die das Produkt vorgesehen ist beträgt 7 kg (KWM 71416 A3) / 8 kg (KWM81416 A3).
• Bei Waschmaschinen mit Belüftungsöffnungen im Gehäuseboden, dürfen die Öffnungen nicht durch Teppichboden verstopf werden.
• Das Gerät ist an die Wasserversorgung angeschlossen. Beachten Sie den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installationarf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden.

Deutsch

Sicherheitshinweise

• Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z.B. Die Verwendung in Mitarbeiterkuchen von Laden, Büros sowie die Nutzung durch Fälle von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthalt wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

• Verwenden Sie das Produkt nur zwickbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäß oder falsche Nutzung ist gefährlich.
• Lassen Sie das Produkt nicht unbeaufsichtigt, solange es eingeschaltet ist.
• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fliebendes Wasser.
• Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschadigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführten.
  Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produktien, fern.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.
  Ziehen Sie den Netzstecker aus der Steckdose, ...

• Wenn das Produkt nicht benutzt wird,

• wenn Funktionssstorungen auftreten,
• bevor Sie Zubehör anbringen / entfernen und

• bevor Sie das Produkt reinigen.

• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

Schützen Sie das Produkt vor:
- direkter Sonneneinstrahlung und Staub;
- Feuer (Kamin, Grill, Kerzen), Wasser (Wasserspritzer, Vasen, Badewanne) oder hoher Luftfeuchtigkeit.
- Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie fur späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Dieses Produkt ist nur für das Waschen von Wäsche geeignet. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Produkt ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für denCOMMERZellen Gebrauch geeignet.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäß, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfeht sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur wichtigen Entsorgung, Fragen Sie bei ihrer ortlichen Behörde nach.

Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Soltte der Verpackungsinhalt unvollständig oder sollenn Beschädigungen feststellbar sein,kontaktieren Sie umgehend ihre Verkaufsstelle.

Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Dieses Produkt nicht im unsortierten Hausmull, sondern bei einer ausgewiesenen Sammelstelle für

Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sichitte an ihren Handler oder die örtlichen Behörden.

Lieferumfang

1 x Waschmaschine
1 x Bedienungsanleitung
1 x Garantiekarte

Bedienelemente und Komponenten

A Bedienfeld

A1Programmwahrlregler
A2 Display
Aaan/Uit-Schalter
A4 Taste Start/Pauze
A5Zusatzfunktionstaste Functie
A6 Schleuderdrehzahltaste Centrifugeren
A7 Temperaturwahltaste Temp.
A8 Startzeitverzögerungstaste Uitgestelde Start

B Waschmittelschublade
C Turmit Sichtfenster
D Tügriff
Wasseranschluss
F Abwasserschlauch
6 Transportsicherungen
Einstellbare StandfuBe
Flusensieb
Netzkabel mit Stecker
K Waschtrommel

Die Transportsicherungen müssen, so wie im Kapitel Installation beschreiben, vor der ersten Benutzung entwickelten werden.

Deutsch

Installation

Hinweis:

Die Waschmaschine ist mit Netzkabel und Netzstecker ausgestattet und bereits einen Wasser- und Abwasseranschluss. Stellen Sie vor Einbau sicher, dass sich am gewünschten Standort eine Wandsteckdose befindet. Beachten Sie die Abmessungen (Kapitel Technische Daten) des Produktes beim Aufstellen oder beim Einbau.

Achtung

Vor der ersten Inbetriebnahme müssen die Transportsicherungen auf der Geräterückseite entwickelten werden. Das Betreiben der Waschmaschine mit montierten Transportsicherungen führt zu schweren Schäden.
Heben Sie die Transportsicherungen für den späteren Gebrauch auf Transportieren Sie das Gerät nie ohne korrekt angebrachte Transportsicherungen!

Abb.1 Losen Sie die vier

Transportsicherungsbolzen mit einem Schraubenschlussel (13 mm) und schrauben Sie sie heraus. Stecken Sie die 4 mitgelieferten Blindverschlusskappen in die Locher.

Abb. 2 Stellen Sie die Waschmaschine auf ebenen, waagerechten und festen Untergrund auf. Zum Niveauausgleich konnen Sie die StellfüBe rein oder rausdrehen.

• Losen Sie die Sicherungsmuttern mit einem Gabelschiesser (17 mm).
  Zum Reindrehen der FüBe drehen Sie diese nach rechts, zum Herausdrehen nach links.
  Prufen Sie mit einer Wasserwaage, ob das Gerät waagegerecht steht. Wenn das Gerät nicht waagerecht steht oder kippelt, mussen die Standfuße erneut justiert werden.
• Wenn das Gerät waagegerecht steht und nicht kippelt,ziehen Sie die Mutter mit dem Gabelschlüssel fest.

Abb.3 Die Waschmaschine muss an einen Abfluss angeschlossen werden.

Der Abflussschlauch ist schon fest am Abwasseranschluss montiert. Ziehen Sie den Schlauch aus den Klammern und wickeln Sieihn ab.
SchlieBen Sie das andere Ende am Abflussrohr an (Option A oder B), Beachten Sie beim Anschluss die max. Hohe des Schlauchendes.

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehor erhältlich.

Deutsch

Abb.4 SchlieBen Sie den Wasseranschluss mit dem mitgelieferten Schlauch an Ihr Leitungswassersystem an (3 / 4^ ) und stellen Sie safer, dass alles korrekt und fest angeschlossen ist. Der Wasserdruck muss zwischen 0,05 MPa und 1 MPa betragen. Bei hoherem Wasserdruck muss ein Druckminderventil benutzt werden.

Hinweis:

• Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lessen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sichere sind, dass das Wasser klar und frei von Fremdkörpern ist.
• Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

Abb. 5 Stecken Sie den Netzstecker in eine geeignete Steckdose.

Vorbereitung

Vor der ersten Inbetriebnahme

• Stellen Sie sicher, dass die Transportsicherungen auf der Geräterückseite entfern't werden.
• Entfernen Sie alle Zubehörteile und andere Materialien aus der Waschtrommel.
  Vor dem ersten Waschgang starten Sie das Gerät ohne Wäsche, mit der Zugabe von etwas Waschmittel im Programm „Baumwolle 60^ (siehe Waschvorgang starten).

Bedienung

Abb. 6 Vorbereitung der Kleidungsstücke

Achtung

Keine Textilien waschen, die nicht für Maschinenwäsche geeignet sind. Beachten Sie die Hinweise auf dem Pflegeetikett der Wäsche.
Harte oder spitze Fremdkörper (z. B. Nagel, Münzen) können Wäsche und Bauteile beschädigen.
- Waschen Sie nie Wäsche, die mit Benzin, Verdünner, Alkohol oder Lösungsmittel geträkt ist.

Prufen Sie die Taschen samtlichen Waseche und leeren Sie diese.
- Entfernen Sie vor dem Waschen groben Schmutz, Flecken und Haare von der Wäsche z.B. durch vorheriges Einweichen oder Vorwässe von Hand.
Sortieren Sie die Wäsche nach Farben und den auf dem Pflegeetikett angegebenen Waschverfahren und Waschtemperatoren. Waschen Sie weiß Wäsche nicht mit Buntwäsche, sondern getrennt. Neue Buntwäsche muss getrennt gewaschen werden.
- Drehen Sie Verzierungen wie Knöpfe und Stickereien nachinnen. Schließen Sie vor dem Waschen ggf. ReiBverschlüsse, Knöpfe oder Haken und binden Sie lose Bander oder Schleifen zusammen.
- Waschen Sie Büstenhalter in einem Wäschebeutel, um ein Austretender Stahlbügel zu vermeiden. Insbesondere feine Textilien wie Gardinen, Häkelarbeiten oder keine Antikel (Socken, Taschentücher, Krawatten usw.) sollen in einem geschlossenen Wäschebeutel gewaschen werden.
- Entfernen Sie stets alle abnehmbare Teile wie Haken, Ösen usw., z. B. aus Gardinen.

Deutsch

• Beim Waschen einzeln großer und schwerer Wäschestücke wie z.B. Bettlaken, Bezüge, Badehandtücher, Jeans, gefütterte Winterjacken usw. kann es in der Trommel, speziell beim Schleudern, zu einer Unwuchtkommen. Waschen Sie daher immer mehrere Wäschestücke zusammen, um Unwuchten zu minimieren.
  Fusselnde Wäschestücke sollen getrennt gewaschen werden, da sonst sightbare Fusseln und Flusen auf den übrigen Wäschestücken in der Waschmaschine zurückbleiben konnen.

Abb.7 Wasehe einfullen

Entwirren Sie die Kleidungsstücke und legen Sie sie ordentlich zusammengelegt in die Waschtrommel.
- Nutzen Sie bei jedem Waschgang möglichst die max. Ladekapazität. Überladen Sie das Gerät jeder nicht. Stopfen Sie die Wäsche nicht in die Waschtrommel, sondern laden Sie diese nur so voll, dass während des Waschens die Wäschenoch umgewählzt wird. Große und Dicke der Wäsche beeinflussen die Ladekapazität.
SchlieBen Sie die Tur und stellen Sie damit sich, dass keine Wäsche zwischen Tur und Dichtung eingeklemmt wird.

Waschmittel wahlen und einfllen

Achtung

• Waschmittel für Kinder unzugänglich lagern!
  Anweisungen des Waschmittels bzgl. Dosierung und Lagerung beachten.

Benutzen Sie nur für Waschmaschinen geeignete Waschmittel und treffen Sie die richtige Auswahl unter Beachtung der zu waschenden Waschearten (Baumwolle, farbige /weiBe WAsche usw.).
- Benutzen Sie keine Bleichmittel. Diese können die Waschmaschine und Wäsche beschädigen.

Abb. 1. Öffnen Sie die Waschmittelschublade. Beachten Sie die einzelnen Fächer: A: Waschmittel für Hauptwaschgang, Option 1 für Waschpulver, Option 2 für Flüssigwaschmittel B: Weichspüler für Spülgang C: Waschmittel für Vorwäsche

1. Fullen Sie Waschmittel und Weichspuler gemäß den Herstellerangaben ein.

Hinweis zur Schaumerkennung: Wird zuviel Waschmittel benutzt, bildet sich ÜbermäBiger Schaum. Die Schaumbildung wird überprüft und ÜbermäBiger Schaum wird entfernt.

1. Schieber Sie die Waschmittelschublade bis zum Anschlag in die Waschmaschine.

Deutsch

Waschvorgang starten

1. Schalten Sie die Waschmaschine mit dem Aan/Uit-Schalter ein.
2. Wahlen Sie mit dem Programmwahlregler ein geeignetes Programm und bei Bedarf eine geeignete Zusatzfunktion aus. Beachten Sie dazu die nachfolgende Programmtabelle.
3. Wahlen Sie mit der Taste Temp. ggf. eine andere Temperatur wenn die voreingestellte Temperatur nicht ihren Anforderungen entspricht. Beachten Sie: je hoher die Temperatur,esto mehr Energie wird verbraucht.
4. Wahlen Sie mit der Taste Centrifugeren ggf. eine andere Schleuderdrehzahl wenn die voreingestellte Drehzahl nicht ihren Anforderungen entspricht. Je hohen die Schleuderdrehzahl,esto trockener aber auch knitriger wird die Wäsche.Hohe Drehzahlen verringern außer dem die Lebensdauer der Waschmaschine.

Hinweis:

Benutzen Sie für empfindliche Wäschestücks nur niedrige Schleuderdrehzahlen.

1. Durch Drücken der Taste Functie wahlen Sie wenn gewünscht eine der Zusatzfunktionen, Voorwas, Extra Spoelen.
2. Starten Sie den Waschvorgang durch Drucken der Taste Start/Pauze.

3. Durch Drucken der Uitgestelde Start können Sie einen späteren Zeitpunkt einstellen, zu dem die Maschine gestartet werden soll. Durch mehrmaliges Drucken der Taste kann eine Startzeitverzogerung von 1 bis 24 Stunden in 1-Stundenschritten eingestellt werden. Befolgen Sie zuerst die Punkte 1. bis 5. und stellen Sie dann mit der Taste Uitgestelde Start ein, warten Sie bis das Display die Waschzeit anzeigt und drucken Sie dann die Taste Start/Pauze. Ist die voreingestellte Zeit abgelaufen, schaltet sich die Waschmaschine automatisch ein und die Waschzeit wird im Display angezeigt.

4. Sie können auch ein individuelles Programm erstellen und unter dem Programmpunkt Mijn Progarmma abspeichern. Drehen Sie den Programmwahlregler auf Ihr gewünschtes Programm und stellen Sie die gewünschte Temperatur, Schleuderdrehzahl und Sonderfunktionen ein. Drucken Sie danach die Taste Centrifugeren für 3 Sekunden, um die Einstellungen zu speichern. Das Programm bleibt gespeichert und kann jederzeit wie zuvor beschrieben geändert werden.

Achtung

Die Tur kann nur geöffnet werden wenn die Waschmaschine nicht lauft, z. B. nach Beendigung des Programms. Versuchen Sie nicht die Tur zu öffnen während das Gerät lauft.

Deutsch

Abb.9Programmtabelle

nicht verfügbar/nicht anwendbar; optional; standardanforderung

• Standardprogramm: Baumwolle 60^ / 40^ .

Bei Vollbeladung und Teilbeladung sind dies die Standard- Waschprogramme zur Ermittlung der Angaben auf dem Energielabel. Diese Programme sind zur Reinigung normal verschmutzer Wäsche geeignet und auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

1)KWM71416A3
2)KWM81416A3

Kindersicherung

Abb.10 Ist die Kindersicherung aktiviert konnen keine Einstellungen verändert werden. Die Waschmaschine kann lediglich mit dem Aan/Uit-Schalter ausgeschaltet werden, wobei Einstellungen und Waschfortschnitt erhalten bleiben und der Waschvorgang nach erneutem Einsatzen fortgesetzt werden kann. Die Kindersicherung kann nur aktiviert werden wenn die Waschmaschine entweder direkt oder mit Startzeitverzögerung gestartet wurde.

1. Aktivieren: gleichzeitiges Drucken der Tasten Temp. und Centrifugeren für mind. 3 Sekunden. Im Bedienfeld leuchtet das Symbol der Kindersicherung
2. Deaktivieren: drucken Sie erneut gleichzeitig die Tasten Temp. und Centrifugeren für mind. 3 Sekunden. Das Symbol der Kindersicherung erlischt.

Deaktivierung des Alarmtons

Zum dauerhaften Abschalten des Signaltones drucken Sie bei eingeschalteter Waschmaschine die Taste Temp. für mind. 3 Sekunden. Zum Einsatz den Signaltones drucken Sie bei eingeschalteter Waschmaschine erneut die Taste Temp. für mind. 3 Sekunden.

Reinigung und Pflege

Achtung

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
  Schalten Sie die Waschmaschine aus und halten Sie sie vor dem Reinigen vollständig abkühlen.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschliesend gut ab. Achten Sie daraufuf, dass kein Wasser (z. B. an den Schaltern) ins Produktinnere gelamt.

Abb.11 Waschmittelschublade reinigen

• Ziehen Sie die Schublade Heraus. Drucken Sie auf die mit einem Pfeil markierte Lasche über der Weichspulkerkammer undziehen Sie die Schublade ganz Heraus.
• Waschen Sie die Kammern mit Wasser aus.
• Verwenden Sie ggf. eine weiche Bürste, um das Gehäuse zu saubern.
• Setzen Sie die Waschmittelschublade wieder ein.

Deutsch

Abb.12 Filter der Laugenpumperinigen

Achtung

Die Waschmaschine dart niemals ohne Filter betrieben werden.
- Der Filter der Laugenpumpe verhindert, dass Fremdkörper das Pumpsystem beschädigen.
- Reinigen bzw. kontrollieren Sie den Filter regelmäßig. Je nach Einsatzhäufigkeit, ca. einmal im Monat.
- Überprüfen Sie den Filter, wenn das Wasser nicht abgepumpt wird oder bei erhöhter Gerauschentwicklung während des Abpumpens.
- Bevor Sie die Serviceklappe öffnen, legen Sie einen großen saugfähigen Lappen vor die Klappe, da beim Entnehmen des Filters großere Mengen Wasser austreten konnen.

• Stellen Sie sicher, dass beim vorherigen Waschgang samentliches Wasser abgepumpt wurde, schalten sie das Gerät aus undziehen Sie den Netzstecker.
• Öffnen Sie die Wartungsklappe.
• Legen Sie einen groBen saugfahigen Lappen, ggf. auch eine Auffangschale, vor die Klappe um eventuell auslaufendes Wasser aufzufangen.
• Drehen Sie den Verschluss des Filters nach links. Fangen Sie auslaufendes Wasser auf!
  Reinigen Sie den Filter unter flieBendem Wasser.
• Setzen Sie den Filter wieder ein und verschrauben ihn durch Drehen nach rechts. Stellen Sie safer, dass der Filter richtig sitzt und kein Wasser entweichen kann.
  SchlieBen Sie die Wartungsklappe wieder.

Abb.15 Zulauffilter

Achtung

SchlieBen Sie vor der Reinigung des Zulauffilters die Wasserversorgung!
Vergewissern Sie sich nach dem Reinigen, dass der Wasserschlauch wieder ordnungsgemäß angebracht wurde und kein Wasser austritt.

Zulauffilter am Wasserhahn

Reinigen Sie den Filter, wenn bei geöffnetem Wasserventil nicht ausreichend Wasser zugeführrt wird.

• Schrauben Sie den Zulaufschlauch vom Wasserventil ab.
• Waschen Sie den Zulauffilter unter flieBendem Wasser aus.
  SchlieBen Sie den Zulaufschlauch wieder fest an.

Reinigen Sie den Filter regelmäßig, ca. alle drei Monate.

• Schrauben Sie den Zulaufschlauch auf der Geräterückseite ab.
  Reinigen Sie den Filter mit einer klinen Bürste.
  SchlieBen Sie den Zulaufschlauch wieder fest an.

Fehlercodes

Code Bedeutung Mögliche Ursachen Behebung
E30 Türschlussprobleme Tür ist	nicht richtig geschlossen	Neustarten nach dem die Türe erneut geschlossen wurde.
E10 Wasserzufuhrprobleme	Wasserhahn ist geschlossen, der Wasserzulauf nicht frei oder der Wasserdruck zu niedrig. Einlassfilter ist blockiert Zulaufschauch ist blockiert oder verdrecht/geknickt.	Wasserhahn öffnen und warten bis der Wasserzulauf sich normalisiert hat Überprüfen der Einlassfilter Zulaufschauch befren
E21 Wasser wird nicht abgepumpt	Abflussschlauch ist blockiert oder verdrecht/geknickt. Pumpe ist blockiert	Reinigen und Befreien des Abflussschlauchs Filter der Abflusspumper reinigen

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommt, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an ihren Handler.

Problem Mögliche	Ursache Behebung
Das Produkt Funktioniert bzw. startet nicht.	Keine Stromversorgung Überprüfen Sie die Stromversorgung.
Die Tür kann nicht geöffnet werden.	Türsicherheitsmechanismus ist aktiviert.	Ziehen Sie den Netzstecker.
Problem mit der Heizung	NTC ist beschädigt und das Heizrohr ist abgenutzt.	Kontaktieren Sie den Kundendienst
Undichtigkeit • Keine feste Verbindung zwischen Wasserzulaufschlauch oder Ablaufschlauch und Waschmaschine. Abflussschlauch ist blockiert		Überprüfen und fester Anziehender Wasserschlüche Reinigen des Abflusssschlauchs
Wasser am Boden, Wasser tritt aus	Wasserzulaufschlauch ist nicht richtig montiert Überprüfen des Wasserzulauf- und ablaufschlauch auf Undichtigkeiten	Wasserzulaufschlauf befestigen Auswechseln des Ablaufschlauch
Waschergebnis ist nicht zufriedenstellend	Wäsche ist zu schmutzig Nicht genügdend Waschmittel verwendet.	Auswahl eines geeigneten Programms Genügend Waschmittel hinzufügen
Ungewöhnliche Gerausche und starke Vibrationen.	Überprüfen, ob Transportsicherungsbolzen entfern't sind. Die Maschine muss eben auf einen festen Untergrund stehen. Überprüfen der Trommel auf Fremkörper Standfällbe aussichten

Deutsch

Technische Daten

Nennspannung:220-240V\~,50Hz

Nennleistung : 2000 w

Schutzklasse : I

Max. Fülkkapazität : 7 kg (KWM 71416 A3)
8 kg (KWM 81416 A3)

Abmessungen : 595 x 495 x 850 mm (KWM 71416 A3) 595 x 565 x 850 mm (KWM 81416 A3)

Schutzart :IPX4

Wasserdruck : 0,05 - 1MPa

Produktdatenblatt
a	Lieferanten Warenzeichen	Imtron KOENIC
b	Modellkennung KWM 71416 A3 KWM 81	416 A3
c	Nennkapazität in kg Baumwolle für das Standardprogramm „Baumwolle 60 °C" oder das Standardprogramm „Baumwolle 40 °C", jeweils bei vollständiger Befüllung, wobe der gingere der beiden werte maßgeblich ist	7 KG 8 KG
d	Energieeffizienzklasse A+++
e	EU-Umweltzeichen Nein
f	Jährlicher Energieverbrauch (AE) in kwh/Jahr	Energieverbrauch von 175 kwh/Jahr (KWM 71416 A3) / 196 kwh/Jahr (KWM 81416 A3) auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C- Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hangt von der Art der Nutzung des Geräts ab.
g	Energieverbrauch (E50, E160%, E40%) des Standardprogramms „Baumwolle 60 °C" bei vollständiger Befüllung und Teilbefüllung sowie des Standardprogramms „Baumwolle 40 °C" bei Teilbefüllung	E50: 0,9E160%: 0,67E40%: 0,67	E160: 0,9E160%: 0,88E40%: 0,79
h	Gewichtete Leistungsaufnahme im Aus-Zustand und im unausgeschalteten Zustand	0,5 W / 1,0 W
i	Gewichteter jährlicher Wasserverbrauch (Aw) in Liter/Jahr	Wasserverbrauch von 10000 Liter/Jahr (KWM 71416 A3) / 11000 Liter/Jahr (KWM 81416 A3) auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C- Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hangt von der Art der Nutzung des Geräts ab.
j	Schleudereffizienzklasse B
k	Maximale Schleuderrehzahl beim Standardprogramm „Baumwolle 60 °C" bei vollständiger Befüllung oder beim Standardprogramm „Baumwolle 40 °C" bei Teilbefüllung, wobe der niedrigere Wert maßgeblich ist, sowie Restfeuchte beim Standardprogramm „Baumwolle 60 °C" bei vollständiger Befüllung oder beim Standardprogramm „Baumwolle 40 °C" bei Teilbefüllung, wobe der höhere Wert maßgeblich ist	1400 rpm

Deutsch

	Model KWM 71416 A3 KWM 81416 A3
I	Standardprogramm Baumwolle 60 °CStandardprogramm Baumwolle 40 °C	These Programme sind zur Reinigung normal verschutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch für das Waschen dieser Art von Baumwollwäsche am effizientesten.Hinweis: Die tatsächliche Wassertemperatur kann von der angegebenen Zyklustemperatur abweichen
m	Programmdauer desStandardprogramms „Baumwolle 60 °C" bei vollständiger BefüllungTeilbefüllung (60 °C) 207 min 222minStandardprogramms „Baumwolle 40 °C" bei Teilbefüllungin Minuten, auf die nachstliegendeMinute gerundet	220 min 228 min205 min 222 min
n	Dauer des unausgeschaltetenZustands (T), falls dieHaushaltswaschmaschine mitLeistungssteuerung ausgerüstet ist	NA
o	Luftschallemissionen in dB(A)re 1 pw, auf die nachstliegendeGanzzahl gerundet, beimWaschen und Schleudern imStandardprogramm „Baumwolle 60 °C" bei vollständiger Befüllung	Waschen : 59 dBSchleudern : 78 dB
p	Falls die Haushaltswaschmaschinefür den Einbau bestimmt ist	Nein

Information
Model KWM 71416 A3 KWM	81416 A3
Ungefähre Angabe der Programmdauer, der Restfeuchte, des Energie- und Wasserverbrauchs der Hauptwaschprogramme bei vollständiger Befüllung und/oder Teilbefüllung	Standard 60 °C full load:220 min, 50%, 0,90 kwh/cycle, 50 L/cycle.Standard 60 °C partial load:207 min, 55%, 0,67 kwh/cycle, 42 L/cycle.Standard 40°C partial load:205 min, 55%, 0,67 kwh/cycle, 42 L/cycle.	Standard 60 °C full load:228 min, 50%, 0,90 kwh/cycle, 54 L/cycle.Standard 60 °C partial load:222 min, 55%, 0,88 kwh/cycle, 45 L/cycle.Standard 40°C partial load:222 min, 55%, 0,79 kwh/cycle, 45 L/cycle.
Waschmittelempfehlungen für die verschiedenen Waschtemperaturen	Waschpulver oder flüssige Waschmittel
