Producttype	Wasmachine
Merk	Koenic
Model	KWM 71416 A3
Nominale capaciteit	7 kg
Energie-efficiëntieklasse	A+++
Afmetingen (H × B × D)	850 × 595 × 495 mm
Nominale spanning	220-240 V~, 50 Hz
Nominaal vermogen	2000 W
Waterdruk	0,05 - 1 MPa
Maximale centrifugetoerental	1400 toeren/min
Wasprogramma's	Katoen, synthetisch, fijnwas, enz. (zie programmatabel)
Extra functies	Voorwas, extra spoelen, uitgestelde start (1-24 uur)
Kinderbeveiliging	Ja, activering via knoppen Temp. en Centrifugeren
Geluidsniveau (wassen/centrifugeren)	59 dB / 78 dB
Jaarlijks waterverbruik	10.000 liter (op 220 cycli)
Jaarlijks energieverbruik	175 kWh (op 220 cycli)
Beschermingsgraad	IPX4
Reiniging van het pompfiter	Aanbevolen een keer per maand
Reiniging van het wasmiddellade	Verwijderen en regelmatig met water wassen
Transportbeveiligingen	4 bouten te verwijderen voor eerste gebruik

Veelgestelde vragen - KWM 71416 A3 Koenic

Hoe installeer ik de wasmachine KWM 71416 A3?

Verwijder de 4 transportbeveiligingen aan de achterkant met een 13 mm sleutel. Plaats de machine op een stabiel en horizontaal oppervlak. Sluit de watertoevoerslang aan op de kraan (3/4") en de afvoerslang op een afvoer. Sluit de stekker aan op een 220-240 V stopcontact. Stel de voeten bij voor waterpas stellen.

Wat moet ik doen voor het eerste gebruik?

Zorg ervoor dat de transportbouten zijn verwijderd. Verwijder alle accessoires uit de trommel. Draai een leeg programma op 60°C met een beetje wasmiddel om de binnenkant te reinigen.

Hoe gebruik ik de uitgestelde start?

Selecteer het gewenste programma en opties, druk vervolgens meerdere keren op de knop Uitgestelde start om een vertraging van 1 tot 24 uur te kiezen. De machine start automatisch op de ingestelde tijd.

Wat te doen bij foutcode E30?

Foutcode E30 duidt op een probleem met de deurvergrendeling. Controleer of de deur goed gesloten is en start de cyclus opnieuw. Als het probleem aanhoudt, neem contact op met de technische ondersteuning.

Hoe reinig ik het pompfiter?

Plaats een bak onder het onderhoudsklepje, open het, draai het filter naar links los, reinig het onder de kraan, draai het vervolgens naar rechts vast. Doe dit ongeveer een keer per maand.

Waarom trilt mijn machine hevig?

Controleer of alle transportbouten zijn verwijderd. Zorg ervoor dat de machine waterpas staat door de voeten bij te stellen. Vermijd overbelading van de trommel. Als het geluid aanhoudt, neem contact op met de klantenservice.

Wat is de maximale capaciteit droog wasgoed?

De maximale capaciteit is 7 kg voor model KWM 71416 A3. Overschrijd deze belading niet om problemen met centrifugeren en reiniging te voorkomen.

Hoe activeer ik de kinderbeveiliging?

Druk tegelijkertijd gedurende minstens 3 seconden op de knoppen Temp. en Centrifugeren. Er verschijnt een symbool ter bevestiging. Om uit te schakelen, herhaal dezelfde handeling.

Kan ik bleekwater gebruiken?

Nee, het gebruik van bleekwater wordt afgeraden omdat het de machine en textiel kan beschadigen. Gebruik alleen wasmiddelen die geschikt zijn voor wasmachines.

Wat betekent foutcode E10?

Foutcode E10 duidt op een probleem met de watertoevoer. Controleer of de kraan open is, of de toevoerslang niet geknikt is en of het inlaatfilter niet verstopt is. Reinig het filter indien nodig.

GEBRUIKSAANWIJZING KWM 71416 A3 Koenic

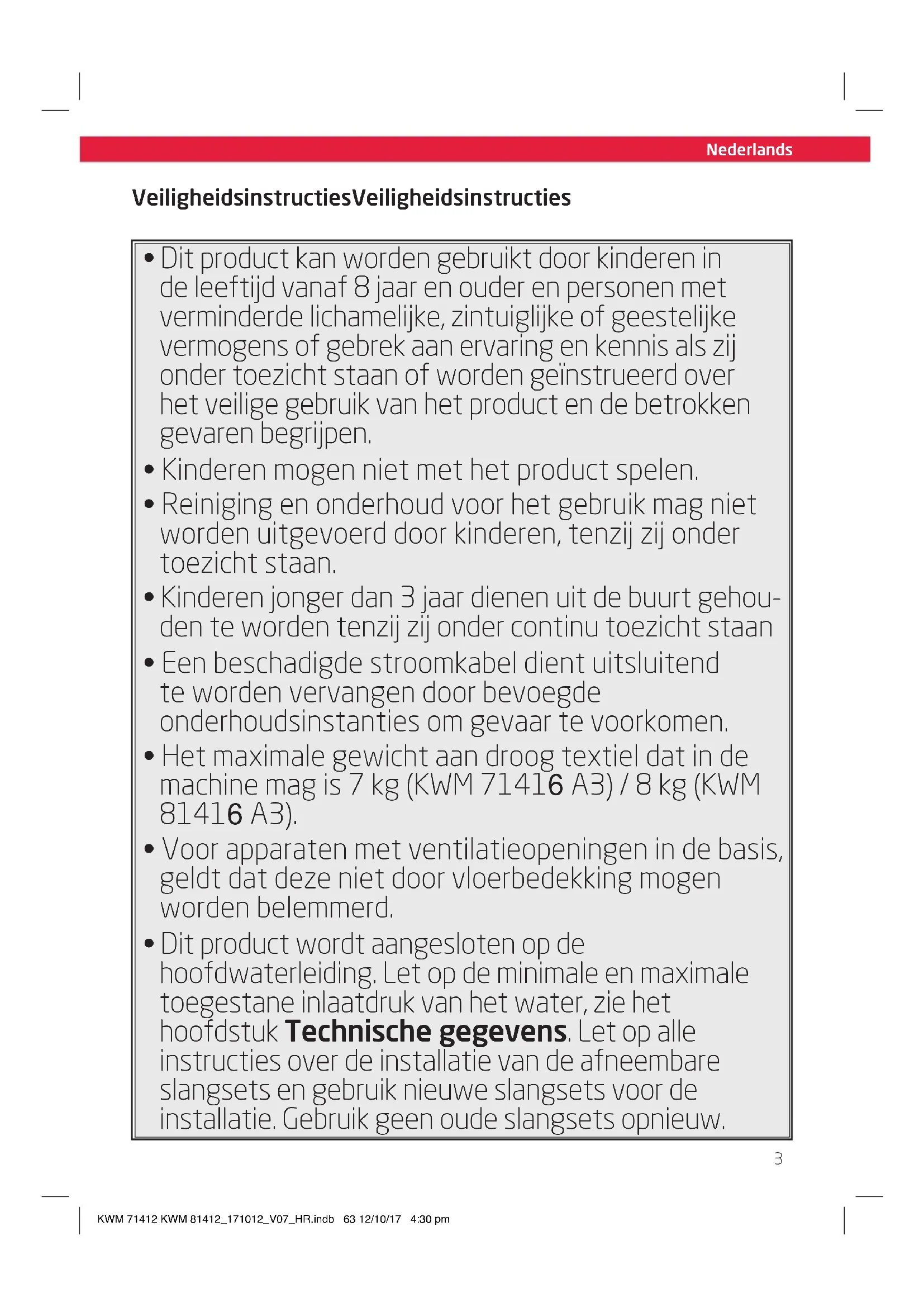

VeiligheidsinstructiesVeiligheidsinstructures

• Dit product kan worden gebruikt door kinderen in de leeftijd vanaf 8aar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring en kennis als zich onder toezicht staan of worden geinstrueerd over het veilige gebruik van het product en de betrokken bevaren begrijpen.
• Kinderen mogen nicht met het product spelen.
• Reiniging en onderhoud voor het gebruik mag nicht worden uitgevoerd door kinderen, tenzij zich onder toezicht staan.
• Kinderenjonger dan 3aar dierenuit de buurt gehunden te worden tenzij zij onder continu toezicht staan
• Een beschadigde stroomkabel dientuitsluitend te worden verrangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.
• Het maximale gewicht aan droog textiel dat in de machine mag is 7kg (KWM 71416 A3) / 8 kg (KWM 81416 A3).
• Voor apparaten met ventilatieopeningen in de basis, geldt dat deze Niet door vloerbedekking月至gen worden belemmerd.
• Dit product worden aangesloten op de hoofdwaterleiding. Let op de minimale en maximale toegestane inlaatdruk van het water, zich het hoofdstuk Technische gegevens. Let op alle instructies over de installmentie van de afneembare slangsets en gebruik nieuwe slangsets voor de installmentie. Gebruik geen oude slangsets opnieuw.

Nederlands

Veiligheidsinstructies

• Het product is ontworpen voor de bereiding van normale hoeveelheden.thuis of in huishoudelijkne Niet-commercialie omgevingen zoals personeelskeukens in winkels, Kantoren, boeren- enkle bedrijven of door gasten bij een bed&brakfast,kleine hotels en soortgelijke verblijfsomgevingen.

Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw verilgheid en voor het gebruik en onderhoud van het apparaat.
- Gebruik het product uitsluitend voor het beoogde gebruik en met de aangeraden accessoires en onderdelen. Oneigenlijk gebruik of een verkeerde bediening kan leiden tot risico's op gevaar.
- Laat het apparaat nooit zonder toezicht als het is ingeschakeld.
Dompel de elektrische onderdelen van het apparaat nooit onder water tijdens het reinigen of de bediening. Houd het apparaat nooit onder stromend water.
Probeer onder geen bedding om het product (bijv. bij schade aan de stroomkabel, als het product is gezallen, enz.) zich te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geauthoriseerde servicedienst.
- De netspanning dient overeen te komen met de informatatie die staat vermeld op het kenplaatje van het apparatus.
Vermijd schade aan de stroomkabel doon knikken of contact met scherpe hoeken.

• Houd dit apparaat, met inbegrip van de stroomkabel en de stekker,uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproduerende apparaten/voorwerpen.
• Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.
  Koppel het apparaat los van het voedingsnet als het apparaat Niet in gebruik is of als er spreake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.
• Gebruik dit apparaat uitsluitend op drogeplaatsen en binnen, nicht geschikt voor gebruik buiten.

• Gebruik het apparaat nooit in de buurt van en stel het nooit bloot aan;

• direct zonlicht en stof;
  open vuur (open haard, grill, kaarsen), water (opspattend water, vazen, vijvers, badkuip) of hoge mate van vochtigheid.

• Dit product is Niet geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.

Gefeliciteerd!!

Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik.

Beoogd gebruik

Dit product is ontworpen voor het wassen van kleding en textiel. leder ander gebruik kan leiden tot schade aan de machine of verwondingen.Dit product is ontworpen voor huishoudelijk gebruik en is Niet voor commercieel gebruik bestemd. Importeur aanvaardt geen aansprakelijk- heid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product,of gebruik van het product die nicht voldoet aan het doel opgegeven door de fabrikant

Voor het eerste gebruik

Verwijder het apparaat en de accessoires voorzichtiguit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijkbepalingen te doen.Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.

Controleer de inhoud van de verpakking op completheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.

Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd.

Gooi dit apparaat Niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van elektrische en

elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen.

Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie.

Inhoud

1 x Wasmachine
1 x Handleiding
1 x Garantiekaart

Onderdelenlijst

A Bedieningspaneel

A1 Programmakeuze knop
A2 Display
Aaan/Uit schakelaar
A4 Start/Pauze knop
A5 Functie knop
A6 Centrifugeersnelheidsknop Centrifugeren
A7 Temperatuurknop Temp.
A8 Timer knop Uitgestelde Start

B Wasmiddellade
C Deur met raam
Deurhendel
Wateraansluiting
F Afvoerslang
Transportvergrendeling
H Instelbare pootjes
1 Pluizenfilter
1 Netsnoer met stekker
Wastrommel

De transportvergrendeling dient voor het eerste gebruik verwijderd te worden als beschreiben in het hoofdstuk Installatie.

Nederlands

Installatie

Opmerking:

De wasmachine heeft een netsnoer met een stekker en heeft een water aan- en afvoer nodig. Controller voor de installatione of op de gewenste plaats van installmente een stopcontact aanwezig is.
Let op de afmetingen (hoofdstuk
Technische gegevens) van het product voor hetplaatsen en installereren.

Voorzichtig

Voor het gebruik dient de transportvergrendeling verwijderd te worden van de achterkant van de machine. De wasmachine gebruiken terwijl de transportvergrendeling nog gemonteerd is kan tot ernstige schade leiden.
- Bewaar de transportvergrendeling voor later gebruik. Vervoer de machine noot zichonder de op de juiste manier gemonteerde transportvergrendeling!

Fig.1 Draai de vier transportvergrendelingen met een moersleutel (13mm) helemaal los. Steek de 4 meegeleverde blinde pluggen in de gaten.
Fig. 2 Plaats de wasmachine op een vlakke, horizontale en stabiele ondergrond. Voor het waterpas zetten konnen de instelbare pootjes in- of uitgedraaid worden.

• Draai de borgmoeren los met een steeksleutel (17 mm).
• Draai de pootjes rechtsom om ze in te draaien en linksom om ze uit te draaien.
• Gebruik een waterpas om te controlleren of de machine waterpas staat. Als de machine niethorizontaal staat of overhelt要去ende voetjes opnieuw gesteld worden.
• Als de machine waterpas staat en Niet overhelt, draai de moeren dan aan met de steeksleutel.

Fig. 3 De wasmachine dient te worden aangesloten op een afvoer.

• De afvoerslang is reeds bevestigd aan de afvoeraansluiting, trek de slang UIT de klemmen en wikkel deze af.
• Sluit het andere eind aan op de afvoerbuis (optie A of B), let op demax, hoogte van het uiteinde van de slang.

Opmerking:

Geschikte slanghoulders zijn als optionele accessoires te verkrijgen.

Fig.4 Sluit de waterinlaat aan op de waterleiding (3 / 4^ ) met behulp van de meegeleverde slang en zorg dat alles goed stevig is aangesloten. De waterdruk dient zusammen de O,05 MPa en 1 MPa teijken. Een redueerventiel dient gezruikt te worden wanner de waterdruk boven de 1 MPa komt.

Opmerking:

• Als de waterleidingen zich en gedurende een langere tijd Niet zich gebruikt,aaS het water dan een poosje lopen om er voor te zorgen dat het water helder is en er geen vremeinde voorwerpen in zitten.
• Als hier nicht op gelet worden bestaat het risico dat de waterinlaat verstopt en de machine beschadigd raakt.

Fig.5 Steek de stekker in een geschikt stopcontact.

Voorbereiding

Voor het eerste gebruik

Zorg dat de transportbeveiliging achechterop demachine verwijderd is.
- Verwijder alle accessoires en overige materiaialuit de trommel.
- Voor u voor de eerste keer gaat wassen,要去 de machine een keer lately wassen zonder kleding, maar met wasmiddel op het "Katoen 60^ "programma,zie Start met wassen.

Bediening

Fig. 6 Voorbereiding van de kleding

Voorzichtig

Was geen stoffen die nicht geschikt zijn om in een machine te wassen. Volg de instructies op het label in het wasgoed.
- Harde of puntige voorwerpen (bijv. nagels of Munten) hunnen het wasgoed en de machine beschadigen.
Was nooit wasgoed dat doordrenkt is met benzine, thinner, alcohol of oplosmiddelen.

• Controller zakken en.maak deze leeg.
  Verwijder voor het wassen vuil, vlekken enhaar bijv.door het inweken en voorwassen op de hand.
  Sorteer het wasgoed op kleur en wasprogramma zoals aangegeven op de labels. Was geen wit wasgoed samen met gekleurd wasgoed maar apart. Nieuwe gekleurde kleding dient apart gewassen te worden.
• Draai applicaties zoals knopen en geborduurde delen maar binnen. Indien nodig sluit u ritsen, knopen en haakjes en bindt u losse touwtjes samen voor het wassen.
  Was bh's in een waszakje om te voorkomen dat de beugels loskomen. Vooral fjn textiel zoals gordijnen, haakwerk of kleine stukken (sokken, zakdoeken, stropdassen, etc.) dienen in een gesloten waszak gewassen te worden.
• Verwijder algtd afneembare delen zoals haken, oogjes, etc. van gordijnen.

Nederlands

Tijdens het wassen van grote en zware enkele stukken zoals beddengoed,dekens, badhanddoeken, spijkerbroeken, gevoerde winterjassen, etc. kan detrommeluit balans raken,vooral tijdens het centrifugeren. Om de onbalans te minimaliseren dient u altijd een aantal kledingstukken tegelijk te wassen.
- Pluizende kledingClient apart gewassen te worden, anders heeft u alle kleding onder de pluizen zitten, en dat valt vooral op op zwarte kleding.

Fig.7 De machine vullen

• Ontwar de kleding en legalles netjes in de trommel.
• Gebruik indien möglich de volledige capaciteit. Doe de wasmachine Niet te vol. Prop de was nicht in de trommel maar stop het er zodanig in dat het wasgoed kan draaien tijdens het wassen. Verschillende maten en diktes van het wasgoed hebben invloed op de capaciteit.
  Sluit de deur, zorg dat er geen wasgoed tussen de deur en de afdichting zit.

Kiezen en vullen van wasmiddel

Voorzichtig

• Wasmiddelen buiten het bereik van kinderen honden!
  Houd u aan de aanwijzingen op de verpakking van het wasmiddel over hoeveelheden en bewaren.

• Gebruik alleen voor wasmachines geschikte wasmiddelen en maak de juiste keuze, rekening houdend met de soort kleding die gewassen要去 worden (katoen, gekleurd, wit, etc.).

• Gebruik geen bleekmiddel, odomat dit demachine en de was kan beschadigen.

Fig. 1. Open de wasmiddellade. Er zijn verzillende compartimenten: A: Hoofdwasmiddel, optie 1 voor waspoeder, optie 2 voor vloeibaar wasmiddel. B: Wasverzachter voor het spelelen C: Wasmiddel voor de voorwa

1. Voeg wasmiddel en wasverzachter toe volgens de instructies van de fabrikant. Opmerking over detectie van schuim: Wanner er teveel wasmiddel gekruikt worden, ontstaer teveel schuim. De vorming van schuim worden gedetecteerd en het teveel aan schuim worden verwijderc

Opmerking over detectie van schuim: Wonneer er teveel wasmiddel gekrukt worden, ontstaater teveel schuim. De vorming van schuim worden gedetecteerd en het teveel aan schuim worden verwijderd.

1. Sluit de wasmiddellade door deze geheel maar binnen te duwen.

Nederlands

Starten met wassen

1. Zet de wasmachine aan met de Aan/Uit schakelaar.
2. Gebruik de programmakeuze knop om een geschikt programma te kiezen en, indien nodig, een geschichte extra functie. Raadpleeg de volgende Programmatabel.
3. Gebruik de Temp, knop om de temperatuur te wijzigen als de ingestelde temperatuur Niet de juiste is. Hoe hoger de temperatuur is, hoe meer energia er gebruikt worden.
4. Gebruik indien nodig de Centrifugeren knop om een andere centrifugeer snelheid te kiezen, wannear de ingestelde snelheid nicht de juiste is. Hoe hoger de snelheid, hoe droger maar ook hoe gekreukter de was is. Hoge snelheden verlagen ook de levensduur van de wasmachine.

Opmerking:

Gebruik alleen lage centrifugeersnelheden voor delicate kleding.

1. Door het indrukken van de Functie knop, kiest u een van de extra functies, Voorwas of Extra Spoelen, indien gewenst.
2. Start het wassen door op de Start/Pauze knop te drukken.

3. Druk de timerknop Uitgestelde Start in om een latere starttijd in te stellen. Door deze knop meertere malen in te drukken kan er een uitgestelde starttijd van 1 tot 24增高 ingesteld worden in stappen van 1增高. Om dit te doe nolt volgt u de stappen 1 tot 5, en dan drukt u de Uitgestelde Start knop in om de starttijd in te stellen. Wacht tot het display de wastijd aangeeft en druk dan op de Start/Pauze knop. Als de ingestelde tijd verlopen is, zal de machine automatisch aan gaan en de wastijd worden op het display getoond.

4. U kunt ook uw eigen programma samenstellen en dit opslaan bij Mijn Programma. Zet de programma keuzeschakelaar op uw gewenste programma, stel de gewenste temperatuur, centrifugeersnelheid en speciale functies in en druk gedurende 3 seconden op de Centrifugeren knop om deinstallen op te slaan. Het programme blijft opgeslagen en kan gewijzigd worden zoals hierboven beschreiben runawayu wilt.

Voorzichtig

De deur kan alleen worden geopend als de machine Niet draait, bijv. als het wassen maar is. Probeer Niet de deur te openen als de machine draait.

Nederlands

9 Programmatabel

Programma	Max. belasting inkg (KwM71416 A3)	Max. belasting inkg (KwM81416 A3)	Wasmiddellade			Uitgesteelde Start (Timmer)	Extra Spoelen (Extra speelen)	Voorwas (Voorwas)	Standard tempera-tur in °C	Standard tijdin umm	Standard centrif-gersnelhed in min-
			Lade A/Hoofd-was	Lade By Wasverzachter	Lade C/Voor-was
Cotton	7 8	40 2:40	○	○	○	○	○
Cotton 40°C	7 8	60	●	○	○	○	○			3:271)	1400
										3:252)
Cotton 60°C	7 8	40 3:25	○	○	○	○	○
Express 15'	2 2	koud 0:10	○	○	○	○	○
Rapid 45'	2 2	40 0:45	○	○	○	○	○
ECO 60'	2 2	koud 1:0	○	○	○	○	○
Rinse & Spin	7 8	0:31 100	○	○	○	○	○	○
Spin Only	7 8	0:14 100	○	○	○	○	○	○
Drain Only	-- 0:01	○	○	○	○	○	○	○			○
Wool	2 2	40 1:06	○	○	○	○	○
Delicate	2,5 2,5 30	1:06 600	○	○	○	○	○
Mixed	7 8	40 1:13	○	○	○	○	○
Synthetic	3,5 4 40 1	40 00	○	○	○	○	○
Sports	3,5 4 40 1	19 00	○	○	○	○	○
Baby Care	3,5 4 60 1	39 00	○	○	○	○	○

niet beschikbaar/niet van toepassing, optioneel; -ndaard

• Standard programma: Katoen 60^ / 40^

Bij en volledige en deel belading zijn dit de standard wasprogramma's om de informatie op het energielabel te identificeren. Deze programma's� geschikt om normal verwulld wasgoed te wassen en het meest efficien in het gecombineerde energia- en waterverbruik.

1)KWM71416A3
2)KWM81416A3

Kinderveiligheid

Fig.10 Zodra de kinderveiligheid is geactiveerd kan de instelling Niet meer worden gewijzigd. De wasmachine kan alleen uitgezet worden met de Aan/Uit schakelaar, waar bij de instellenen en vordering van het wassen worden opgeslagen en het wasprogramma worden hervat als de machine wee aangezet worden. De kinderveiligheid kan alleen geactiveerd worden als de wasmachinerechtstreeks of via de startvertraging gestart is.

1. Activering: Druk de Temp. en Centrifugeren knoppen tegelijk in gedurende 3 seconden. Het correspondende symbol op het bedieningspaneel geeft de kinderveiligheid aan
2. De-activering: Druk nogmaals de Temp. en Centrifugeren knoppen tegelijk in gedurende 3 seconden. Het correspondende symbol op het bedieningspaneel gaat UIT.

Alarmgeluid uitschakelen

Om de signaaltoon permanentuit te schakelen, drukt u op de Temp.knop gedurende minstens 3 Seconden terwijl de wasmachine aan staat. Om de signaaltoon in te schakelen, drukt u nogmaals op de Temp.knop gedurende minstens 3 Seconden terwijl de wasmachine aan staat.

Reiniging en onderhoud

Voorzichtig

• Gebruikijdens het reinigen nooit oplosmiddelen, schurende materialen, harde borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zichn schadelijk voor de gezondheid en kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende reinigingsmiddelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.
  Schakel de droogtrommeluit en laat deze volledig afkoelen alvorens hem schoon te make.
  Reinig de buitenvlakken van het apparaat met een vochtige doek en droog ze verwolgens volledig af. Zorg ervoor dat er geen water het apparaat (bijvoorbeeld via de schakelaar) binnendringt.

Fig. H Schoonmaken van de wasmiddellade

Trek de lade waar buiten. Druk op het lipje gemarkeerd met een pijl boven het wasverzachterkompartment en trek de lade hebelaal UIT.
Was de kamersuit met water.
- Gebruik indien nods een zachte borstel om de behuizing schoon te make.
- Plaatsde lade terug.

Nederlands

Fig.12 Maak het filter van de pomp schoon

Voorzichtig

• Gebruik de wasmachine nooit zonder filter.
• Het filter van de pomp voorkomt dat vreemde voorwerpen het pompysteme beinvloeden.
  Reinig of controller het filter regelmatig afhankelijk van hoe vaak de machine gebruikt worden, onceveeriens per maand.
• Controller het filter als het water Niet afgeprompt wordt of als er lawaai klinkt tijdens het afpompen.
  Leg,voordat u het serviceluik opent een grote doeck voor en onder het luik. Er kan een flinke hoeveelheid water lekken als u het filter verwijdert.

Zorg ervoor dat alle water tijdens de vorige wascyclus is afgepompt en zet cervolgens de stroom uit en haal de stekker uit het stopcontact.
- Openen het serviceluik.
- Plaats een verzamelbak voor de machine voor het lekkende water.
Draai het filterdeksel linksom en vang het lekkende water op!
Was het filter onder stromend water.
- Plaats het filter en draai het rechtsom. Zorg dat het filter goed vast zit zodateer gaan water kan lekken.
Sluit het serviceluiik.

Fig.13 E Inlaat filter

Voorzichtig

Sluit de watertoevoer af!
Zorg na het reinigen dat de waterslang goed geinstalleerd is en er geen water lekt.

Filter op de kraan

Maak het filter schoon wonneer er onvoldoende water stroom als de kraan open staat.

• Schroef de aanvoerslang los van de kraan.
  Was het filter onder stromend water.
  Sluit de aanvoerslang weeer aan.

Toevoerfilter bij de wasmachine

Maak het filter regelmatig, onceveer elke drie maanden schoon.

• Schroef de aanvoerslang los van dechterkant van de machine.
  Maak het filter met eenkleine borstel schoon.
  Sluit de aanvoerslang weeer aan.

Error codes

Code	Betekenis Mogelijk teoorzaken Oplossing
E30 Probleem met de deurvergrendeling	De deur is Niet goed gesloten Sluijt de deur en start de wasmachine waar.
E10 Probleem met de waterinjectie tijdens het wassen	• De kraan staat Niet open of het water stroomt te langzaam. • Het inlaatfilter is geblokkeerd. • De aanvoerslang is geknikt.	• Draai de kraan open of wacht tot de watertoevoer normal is. • Controller het inlaatventiel. • Zorg dat de knik uit de aanvoerslang্রaat.
E21 Afpomp probleem tijdens het wassen	• De afvoerslang is geblokkeerd of geknikt • De afvoerpomp is geblokkeerd	• Maak de afvoerslang schoon er zorg dat deze nicht geknikt is. • Reinig het filter van de afvoerpomp

Problemen oplossen

Als sich problemen voordoenijdens het gebruik, raadpleeg de volgende tabel. Als problemen nicht kuren worden opgelost zoals aangegeven onder Oplossing, neem contact op met de fabrikant.

Probleem Mogelijk oorzaken	Oplossing
De machine werkstiet Niet en/of de indicator/display brandt nicht	• Onderbroken stroomvoor- ziening	• Controller de stroomvoor- ziening
De deur gaat Niet open • Het beschermingsmechanis-me van de machine is actief	• Haal de stekker uit het stop-contact
Storing bij het opwarmen • De NTC is beschadigd en de verwarmingsbuis is oud	• Neem contact op met het servicecentrum
Waterlekkage • De verbinding tussen aanvoerbuis of afvoerbuis en kraan of wasmachine is Niet goed. • De afvoerbuis is geblokkeerd	• Controller en zet de waterle-dingen vast • Maak de afvoerslang schoon
Er strooort water uit de onderkant van de machine	• De aanvoerbuis is Niet goed vastgezet • De afvoerslang lekt	• Repareer de aanvoerbuis • Vervang de afvoerslang
Wasresultaat is onvoldoende	• De kleding is te vuil • Onvoldoende wasmiddel	• Kies een geschikt programma • Voeg genoeg wasmiddel toe
Abnormaal geluid sterke trillingen	• Controller of de fixeerbouten verwijderd+zijn • De machine is geplaatst op een solide vloer • Controller of er metalen voorwerpen in de machine zitten • Stel de pootjes van de machine

Nederlands

Specificatie

Stroomverbruik : 2000 W

Bveiligingsklasse : I

Droogcapaciteit : 7 kg (KWM 71416 A3)

8 kg (KWM 81416 A3)

Afmetingen : 595 x 495 x 850 mm (KWM 71416 A3)

595 x 565 x 850 mm (KWM 81416 A3)

Productkaart
a	De naam van de leverancier of het handelsmerk	Imtron KOENIC
b De typeaanduiding KWM 71416 A3 KWM	81416 A3
c	De nominale capaciteit in kg voor het standard katoenprogramma op 60°C bij volledige lading of het katoenprogramma op 40°C bij volledige lading, indien deze lager is;	7 KG 8KG
d Energie-efficientieklasse A+++
e EU-milieukeur Nee
f	Het gewogen Jaarlijkse energieverbruik (AE) in kWh per Jaar	Energieverbruik 175 kWh per Jaar Jahr (KWM 71416 A3)/ 196 kWh per Jaar Jahr (KWM 81416 A3), gebaseerd op 220 standard wascylii voor de katoenprogramma's op 60°C en 40°C bij volledige en gedeelrijk lading, en het verbruik in de energiebesparende standen. Het werkelijk je verbruik worden bepaald door de wijze waarop het apparaat worden gebruikt
g	Het energieverbruik (E150, E60%, E40%) van het standard katoenprogramma op 60°C bij volledige en gedeelrijk lading en van het standard katoenprogramma op 40°C bij gedeelrijk lading	E150: 0,9E150%: 0,67E140%: 0,67	E150: 0,9E150%: 0,88E140%: 0,79
h	Het gewogen energieverbruik in deuitstand en de sluimerstand	0,5 W / 1,0 W
i	Het gewogen Jaarlijkse waterverbruik (Aw) in liter per Jaar	Waterverbruik 10000 liter per Jaar (KWM 71416 A3) /11000 liter per Jaar (KWM 81416 A3), gebaseerd op 220 standard wascylii voor de katoenprogramma's op 60°C en 40°C bij volledige en gedeelrijk lading. Het werkelijk je waterverbruik worden bepaald door de wijze waarop het apparaat worden gebruikt
j Centrifuge-efficientieklasse B
k	De maximale centrifugesnelheid voor het standard katoenprogramma op 60°C bij volledige lading of het standard katoenprogramma op 40°C bij gedeelrijk lading, indien deze lager is, en het resterend vochtgehalte voor het standard katoenprogramma op 60°C bij volledige lading of het standard katoenprogramma op 40°C bij gedeelrijk lading, indien dit hoger is	1400 rpm

Typeaanduiding KWM 71416 A3 KwM 81416 A3

Standaard 60^ katoenprogramma Standaard 40^ katoenprogramma

Ze zijn geschickt om normala verwijd katoenen wasgoed schoon te makesen en ze zijn de meest efficiente programma's op het gebied van gecombineerd energia- en waterverbruik voor het wassen van dat soort katoenen wasgoed.

Opmerking: De werkelijkke watertemperatuur kan verschillen van de verklaarde cyclus temperatuur

1

De programmatijd van het

• Standaard katoenprogramma op 60^ bij volledige

• En gedeelijke lading (60°C) 207 min 222 min

m

• En van het standardaard

katoenprogramma op 40^ bij gedeeltelijke lading,

Uitgedrukt in minuten en afgerond tot op de dichtstbijzijnde minuut

n

De duur van de sluimerstand

(T) indien de huishoudelijke

wasmachine is uitgerust met een stroombeheerfunctie

0

De geluidsemissie via de lucht,uitgedrukt in dB(A) re 1 pw enafgerond tot op het dichtstbij

gehele getal,ijdens de was- en centrifugefasen van het standardkatoenprogramma op 60^ bij volledige lading;

D

Als de huishoudelijke wasmachine bestemd is voor i

220 min 228 min

205 min 222 min

NA

Wassen:59dB

Centrifugefasen:78dB

Nee

Information

Typeaanduiding KwM 71416 A3 KwM 81416 A3

Indicatieve informatatie over de programmaduur, het residueel vochtgehalte en het energie- en waterverbruik voor de belangrijkste wasprogramma's bij volledige of gedeeltelijke belading, of beiden

Een aanbeveling voor het soort wasmiddel dat geschikt is voor de diverse wastemperaturen

Standard 60^ volledige lading:

220 min, 50%, 0,90 kWh/cyclus, 50 L/cyclus.

Standard 60^ gedeeltelijke lading:

207 min, 55%, 0.67 kWh/cyclus, 42 L/cyclus.

Standard 40^ gedeelijke lading:

205 min, 55%, 0,67 kwh/cyclus, 42 L/cyclus

Standard 60^ volledige lading:

228 min, 50%, 0,90 kWh/cyclus, 54 L/cyclus.

Standard 60^ gedeeltelijke lading:

222 min, 55%, 0.88 kWh/cyclus, 45 L/cyclus.

Standard 40^ gedeelijke lading:

222 min, 55%, 0.79 kWh/cyclus, 45 L/cyclus.

Poeder of vloeistof
