KWM 81416 A3 - Waschmaschine Koenic - Kostenlose Bedienungsanleitung

Produkttyp	Waschmaschine
Abmessungen (L x T x H)	595 x 565 x 850 mm
Beladungsfähigkeit	8 kg
Energieklasse	A+++
Schleudereffizienzklasse	B
Maximale Schleuderdrehzahl	1400 U/min
Nennleistung	2000 W
Nennspannung	220-240 V~, 50 Hz
Wasserdruck	0,05 - 1 MPa
Schutzklasse	I
Schutzart	IPX4
Waschprogramme	Baumwolle, Baumwolle 40°C, Baumwolle 60°C, Express 15', Schnell 45', ECO 60', Spülen & Schleudern, Nur Schleudern, Nur Abpumpen, Wolle, Feinwäsche, Mischwäsche, Synthetik, Sport, Baby Care
Waschgeräusch	59 dB(A)
Schleudergeräusch	78 dB(A)
Jährlicher Energieverbrauch	196 kWh/a
Jährlicher Wasserverbrauch	11.000 L/a
Startzeitvorwahl	1 - 24 Stunden
Zusätzliche Funktionen	Vorwäsche, Zusätzlicher Spülgang, Kindersicherung, Deaktivierung des Signaltons
Trommelkapazität	Nicht angegeben
Nettogewicht	Nicht angegeben

Häufig gestellte Fragen - KWM 81416 A3 Koenic

Wie entferne ich die Transportsicherungen?

Vor der ersten Benutzung die vier Transportschrauben auf der Rückseite mit einem 13-mm-Schlüssel lösen und die mitgelieferten Stopfen einsetzen. Bewahren Sie die Schrauben für einen späteren Transport auf.

Welches Waschmittel soll ich verwenden?

Verwenden Sie nur für Waschmaschinen geeignete Waschmittel. Beachten Sie die Anweisungen auf der Verpackung und wählen Sie je nach Textilart (Baumwolle, Farbe usw.). Verwenden Sie kein Bleichmittel.

Was tun bei Fehlercode E30?

Der Code E30 weist auf ein Problem mit der Türverriegelung hin. Überprüfen Sie, ob die Tür richtig geschlossen ist, und starten Sie das Programm neu. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den Pumpenfilter?

Schalten Sie die Stromversorgung aus und ziehen Sie den Netzstecker. Öffnen Sie die Wartungsklappe, stellen Sie eine Auffangschale darunter, drehen Sie den Filter nach links, nehmen Sie ihn heraus und reinigen Sie ihn unter fließendem Wasser. Setzen Sie ihn wieder ein und schließen Sie die Klappe.

Wie deaktiviere ich den Signalton?

Drücken Sie die Taste Temp. mindestens 3 Sekunden lang, während das Gerät eingeschaltet ist. Der Signalton wird deaktiviert. Um ihn wieder zu aktivieren, wiederholen Sie den Vorgang.

Was ist die maximale Beladungskapazität?

Die maximale Trockenbeladung beträgt 8 kg für das Modell KWM 81416 A3. Überschreiten Sie diese Grenze nicht, um eine Überlastung zu vermeiden.

Kann ich die Tür während des Waschgangs öffnen?

Nein, die Tür ist während des Betriebs verriegelt. Sie kann erst nach Programmende geöffnet werden. Versuchen Sie niemals, die Tür gewaltsam zu öffnen.

Wie verwende ich die Startzeitvorwahl?

Wählen Sie ein Programm aus und drücken Sie dann mehrmals die Taste Startzeitvorwahl, um eine Verzögerung von 1 bis 24 Stunden einzustellen. Drücken Sie dann auf Start/Pause. Die Maschine startet automatisch nach dieser Verzögerung.

Warum vibriert die Maschine?

Stellen Sie sicher, dass die Transportschrauben entfernt wurden, das Gerät waagerecht ausgerichtet ist (verstellbare Füße) und sich keine Metallgegenstände in der Trommel befinden. Eine ungleichmäßige Beladung kann ebenfalls Vibrationen verursachen.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten Temp. und Schleudern mindestens 3 Sekunden lang. Ein Symbol erscheint auf dem Display. Zum Deaktivieren wiederholen Sie den Vorgang.

BEDIENUNGSANLEITUNG KWM 81416 A3 Koenic

Beschermingsklasse : IPX4

Waterdruk : 0,05 - 1 MPa

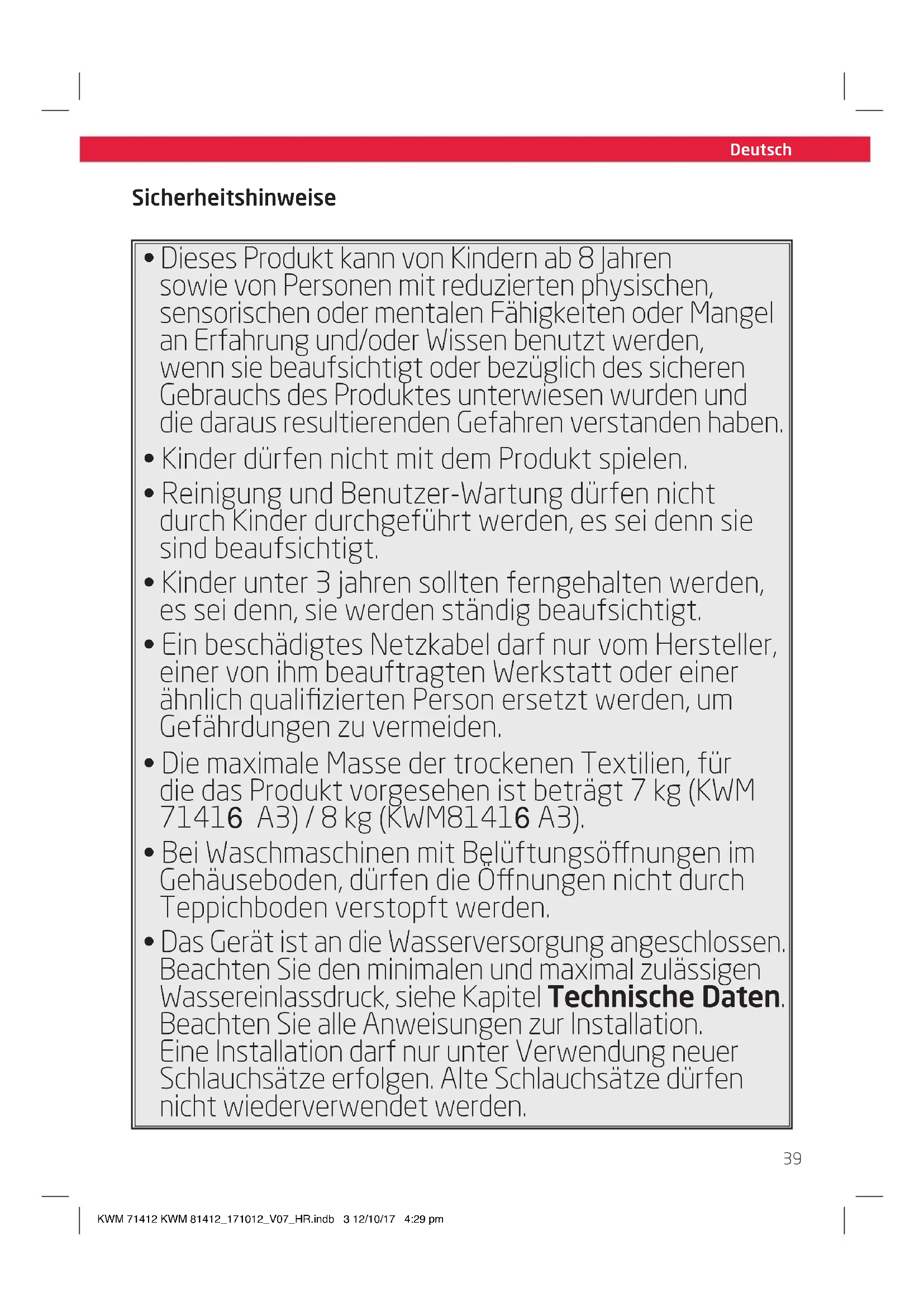

Safety instructions

• Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Produkt spielen.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn sie sind beaufsichtigt.
• Kinder unter 3 Jahren sollten ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
  • Die maximale Masse der trockenen Textilien, für die das Produkt vorgesehen ist beträgt 7 kg (KWM 71416 A3) / 8 kg (KWM81416 A3).
• Bei Waschmaschinen mit Befüftungsöffnungen im Gehäuseboden, dürfen die Öffnungen nicht durch Teppichboden verstopft werden.
• Das Gerät ist an die Wasserversorgung angeschlossen. Beachten Sie den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden.

Deutsch

Sicherheitshinweise

- Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z.B. Die Verwendung in Mitarbeiterküchen von Läden, Büros sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.
• Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.
• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.
• Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.
  • Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

• Ziehen Sie den Netzstecker aus der Steckdose, ...

• wenn das Produkt nicht benutzt wird,

• wenn Funktionsstörungen auftreten,
• bevor Sie Zubehör anbringen / entfernen und
• bevor Sie das Produkt reinigen.

- Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

• Schützen Sie das Produkt vor:

• direkter Sonneneinstrahlung und Staub;
• Feuer (Kamin, Grill, Kerzen), Wasser (Wasserspritzer, Vasen, Badewanne) oder hoher Luftfeuchtigkeit.

- Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

Deutsch

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Dieses Produkt ist nur für das Waschen von Wäsche geeignet. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Produkt ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für den kommerziellen Gebrauch geeignet.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.

Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Dieses Produkt nicht im unsortierten Hausmüll, sondern bei einer ausgewiesenen Sammelstelle für

Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

Lieferumfang

1 x Waschmaschine

1 x Bedienungsanleitung

1 x Garantiekarte

Bedienelemente und Komponenten

A Bedienfeld

A1 Programmwahlregler

A2 Display

A3 Aan/Uit-Schalter

A4 Taste Start/Pauze

A6 Schleuderdrehzahltaste Centrifugeren

A7 Temperaturwahltaste Temp.

A8 Startzeitverzögerungstaste Uitgestelde Start

B Waschmittelschublade
C Tür mit Sichtfenster
D Türgriff
€ Wasseranschluss
F Abwasserschlauch
G Transportsicherungen
H Einstellbare Standfüße
Flusensieb
Netzkabel mit Stecker
K Waschtrommel

Die Transportsicherungen müssen, so wie im Kapitel Installation beschrieben, vor der ersten Benutzung entfernt werden.

Deutsch

Installation

Hinweis:

Die Waschmaschine ist mit Netzkabel und Netzstecker ausgestattet und benötigt einen Wasser- und Abwasseranschluss. Stellen Sie vor Einbau sicher, dass sich am gewünschten Standort eine Wandsteckdose befindet. Beachten Sie die Abmessungen (Kapitel Technische Daten) des Produktes beim Aufstellen oder beim Einbau.

Achtung

• Vor der ersten Inbetriebnahme müssen die Transportsicherungen auf der Geräterückseite entfernt werden. Das Betreiben der Waschmaschine mit montierten Transportsicherungen führt zu schweren Schäden.
• Heben Sie die Transportsicherungen für den späteren Gebrauch auf. Transportieren Sie das Gerät nie ohne korrekt angebrachte Transportsicherungen!

Abb. 1 Lösen Sie die vier

Transportsicherungsbolzen mit einem Schraubenschlüssel (13 mm) und schrauben Sie sie heraus. Stecken Sie die 4 mitgelieferten Blindverschlusskappen in die Löcher.

Abb. 2 Stellen Sie die Waschmaschine auf ebenen, waagerechten und festen Untergrund auf. Zum Niveauausgleich können Sie die Stellfüße rein oder rausdrehen.

• Lösen Sie die Sicherungsmuttern mit einem Gabelschlüssel (17 mm).
• Zum Reindrehen der Füße drehen Sie diese nach rechts, zum Herausdrehen nach links.
• Prüfen Sie mit einer Wasserwaage, ob das Gerät waagegerecht steht. Wenn das Gerät nicht waagerecht steht oder kippelt, müssen die Standfüße erneut justiert werden.
• Wenn das Gerät waagegerecht steht und nicht kippelt, ziehen Sie die Muttern mit dem Gabelschlüssel fest.

Abb. 3 Die Waschmaschine muss an einen Abfluss angeschlossen werden.

- Der Abflussschlauch ist schon fest am Abwasseranschluss montiert. Ziehen Sie den Schlauch aus den Klammern und wickeln Sie ihn ab.

- Schließen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Höhe des Schlauchendes,

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehör erhältlich.

Deutsch

Abb. 4 Schließen Sie den Wasseranschluss mit dem mitgelieferten Schlauch an Ihr Leitungswassersystem an (3/4") und stellen Sie sicher, dass alles korrekt und fest angeschlossen ist. Der Wasserdruck muss zwischen 0,05 MPa und 1 MPa betragen. Bei höherem Wasserdruck muss ein Druckminderventil benutzt werden.

Hinweis:

• Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lassen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser klar und frei von Fremdkörpern ist.
• Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

Abb. 5 Stecken Sie den Netzstecker in eine geeignete Steckdose.

Vorbereitung

Vor der ersten Inbetriebnahme

• Stellen Sie sicher, dass die Transportsicherungen auf der Geräterückseite entfernt wurden.
• Entfernen Sie alle Zubehörteile und andere Materialien aus der Waschtrommel.
• Vor dem ersten Waschgang starten Sie das Gerät ohne Wäsche, mit der Zugabe von etwas Waschmittel im Programm „Baumwolle 60°C“ (siehe Waschvorgang starten).

Bedienung

Abb. 6 Vorbereitung der Kleidungsstücke

Achtung

• Keine Textilien waschen, die nicht für Maschinenwäsche geeignet sind. Beachten Sie die Hinweise auf dem Pflegeetikett der Wäsche.
• Harte oder spitze Fremdkörper (z. B. Nägel, Münzen) können Wäsche und Bauteile beschädigen.

• Waschen Sie nie Wäsche, die mit Benzin, Verdünner, Alkohol oder Lösungsmitteln getränkt ist.

• Prüfen Sie die Taschen sämtlicher Wäsche und leeren Sie diese.

• Entfernen Sie vor dem Waschen groben Schmutz, Flecken und Haare von der Wäsche z.B. durch vorheriges Einweichen oder Vorwäsche von Hand.
• Sortieren Sie die Wäsche nach Farben und den auf dem Pflegeetikett angegebenen Waschverfahren und Waschtemperaturen. Waschen Sie weiße Wäsche nicht mit Buntwäsche, sondern getrennt. Neue Buntwäsche muss getrennt gewaschen werden.
• Drehen Sie Verzierungen wie Knöpfe und Stickereien nach innen. Schließen Sie vor dem Waschen ggf. Reißverschlüsse, Knöpfe oder Haken und binden Sie lose Bänder oder Schleifen zusammen.
• Waschen Sie Büstenhalter in einem Wäschebeutel, um ein Austreten der Stahlbügel zu vermeiden. Insbesondere feine Textilien wie Gardinen, Häkelarbeiten oder kleine Artikel (Socken, Taschentücher, Krawatten usw.) sollten in einem geschlossenen Wäschebeutel gewaschen werden.
• Entfernen Sie stets alle abnehmbare Teile wie Haken, Ösen usw., z. B. aus Gardinen.

Deutsch

• Beim Waschen einzelner großer und schwerer Wäschestücke wie z.B. Bettlaken, Bezüge, Badehandtücher, Jeans, gefütterte Winterjacken usw. kann es in der Trommel, speziell beim Schleudern, zu einer Unwucht kommen. Waschen Sie daher immer mehrere Wäschestücke zusammen, um Unwuchten zu minimieren.
• Fusselnde Wäschestücke sollten getrennt gewaschen werden, da sonst sichtbare Fusseln und Flusen auf den übrigen Wäschestücken in der Waschmaschine zurückbleiben können.

Abb. 7 Wäsche einfüllen

• Entwirren Sie die Kleidungsstücke und legen Sie sie ordentlich zusammengelegt in die Waschtrommel.
• Nutzen Sie bei jedem Waschgang möglichst die max. Ladekapazität. Überladen Sie das Gerät jedoch nicht. Stopfen Sie die Wäsche nicht in die Waschtrommel, sondern laden Sie diese nur so voll, dass während des Waschens die Wäsche noch umgewälzt wird. Größe und Dicke der Wäsche beeinflussen die Ladekapazität.
• Schließen Sie die Tür und stellen Sie dabei sicher, dass keine Wäsche zwischen Tür und Dichtung eingeklemmt wird.

Waschmittel wählen und einfüllen

Achtung

• Waschmittel für Kinder unzugänglich lagern!
  • Anweisungen des Waschmittels bzgl. Dosierung und Lagerung beachten.

• Benutzen Sie nur für Waschmaschinen geeignete Waschmittel und treffen Sie die richtige Auswahl unter Beachtung der zu waschenden Wäschearten (Baumwolle, farbige / weiße Wäsche usw.).

• Benutzen Sie keine Bleichmittel. Diese können die Waschmaschine und Wäsche beschädigen.

Abb. 8 1. Öffnen Sie die Waschmittelschublade. Beachten Sie die einzelnen Fächer:
A: Waschmittel für Hauptwaschgang, Option 1 für Waschpulver, Option 2 für Flüssigwaschmittel
B: Weichspüler für Spülgang
C: Waschmittel für Vorwäsche
2. Füllen Sie Waschmittel und Weichspüler gemäß den Herstellerangaben ein.
Wird zuviel Waschmittel benutzt, bildet sich übermäßiger Schaum. Die Schaumbildung wird überprüft und übermäßiger Schaum wird entfernt.
3. Schieben Sie die Waschmittelschublade bis zum Anschlag in die Waschmaschine.

Hinweis zur Schaumerkennung:

Deutsch

Waschvorgang starten

1. Schalten Sie die Waschmaschine mit dem Aan/Uit-Schalter ein.
2. Wählen Sie mit dem Programmwahlregler ein geeignetes Programm und bei Bedarf eine geeignete Zusatzfunktion aus. Beachten Sie dazu die nachfolgende Programmtabelle.
3. Wählen Sie mit der Taste Temp. ggf. eine andere Temperatur wenn die voreingestellte Temperatur nicht Ihren Anforderungen entspricht. Beachten Sie: je höher die Temperatur, desto mehr Energie wird verbraucht.
4. Wählen Sie mit der Taste Centrifugeren ggf. eine andere Schleuderdrehzahl wenn die voreingestellte Drehzahl nicht Ihren Anforderungen entspricht. Je höher die Schleuderdrehzahl, desto trockener aber auch knittriger wird die Wäsche. Hohe Drehzahlen verringern außerdem die Lebensdauer der Waschmaschine.

Hinweis:

Benutzen Sie für empfindliche Wäschestücke nur niedrige Schleuderdrehzahlen.

1. Durch Drücken der Taste Functie wählen Sie wenn gewünscht eine der Zusatzfunktionen, Voorwas, Extra Spoelen.
2. Starten Sie den Waschvorgang durch Drücken der Taste Start/Pauze.

3. Durch Drücken der Uitgestelde Start können Sie einen späteren Zeitpunkt einstellen, zu dem die Maschine gestartet werden soll. Durch mehrmaliges Drücken der Taste kann eine Startzeitverzögerung von 1 bis 24 Stunden in 1-Stundenschritten eingestellt werden. Befolgen Sie zuerst die Punkte 1. bis 5. und stellen Sie dann mit der Taste Uitgestelde Start ein, warten Sie bis das Display die Waschzeit anzeigt und drücken Sie dann die Taste Start/Pauze. Ist die voreingestellte Zeit abgelaufen, schaltet sich die Waschmaschine automatisch ein und die Waschzeit wird im Display angezeigt.

4. Sie können auch ein individuelles Programm erstellen und unter dem Programmpunkt Mijn Programma abspeichern. Drehen Sie den Programmwahlregler auf Ihr gewünschtes Programm und stellen Sie die gewünschte Temperatur, Schleuderdrehzahl und Sonderfunktionen ein. Drücken Sie danach die Taste Centrifugeren für 3 Sekunden, um die Einstellungen zu speichern. Das Programm bleibt gespeichert und kann jederzeit wie zuvor beschrieben geändert werden.

Achtung

Die Tür kann nur geöffnet werden wenn die Waschmaschine nicht läuft, z. B. nach Beendigung des Programms. Versuchen Sie nicht die Tür zu öffnen während das Gerät läuft.

Deutsch

Abb. 9 Programmtabelle

Programm	Max. Ladung in kg(KwM 71416 A3)	Max. Ladung in kg(KwM 81416 A3)	Waschmittelschublade			Ustgestelde Start(Startzeit verzögert)	Extra Spoelen(Extra rinse)	Voorwas(Pre Wash)	Standard-temperaturin °C	Standardzeitin hmm	Standard-schleuder-diehzahl min ^-1
			Fach A/Haupt-wäsche	Fach B/Weich-spüler	Fach C/Vor-wäsche
Baumwolle	78	402:4000	○	○	○	○	○	○
Baumwolle 40 °C	78	60	●	○	⊗	○	○	⊗		3:27 ^1)	1400
										3:25 ^2)
Baumwolle 60 °C	78	403:25000	○	⊗	○	○	○	⊗
Express 15'	22	kalt 0:15000	○	⊗	○	○	⊗	⊗
Schnell 45'	22	400:45000	○	○	○	○	○	○
ECO 60'	22	kalt 1:0000	○	○	○	○	○	○
Spülen & Schleudern	78	0:311000	○	⊗	○	⊗	⊗	⊗	⊗
Nur Schleudern	78	0:141000	⊗	⊗	○	⊗	⊗	⊗	⊗
Entleeren	--	0:01	⊗	⊗	○	⊗	⊗	⊗	⊗		⊗
Wolle	22	401:06000	○	⊗	○	○	⊗
Feinwäsche	2,5	2,5301:6000	○	⊗	○	○	⊗
Gemischt	78	401:13000	○	○	○	○	○
Synthetik	3,5	4401:40000	○	○	○	○	○
Sport	3,5	4401:19000	○	○	○	○	○
Babykleidung	3,5	4601:39000	○	○	○	○	○

nicht verfügbar/nicht anwendbar; ○ optional; ● standardanforderung

* Standardprogramm: Baumwolle 60°C / 40°C.

Bei Vollbeladung und Teilbeladung sind dies die Standard- Waschprogramme zur Ermittlung der Angaben auf dem Energielabel. Diese Programme sind zur Reinigung normal verschmutzten Wäsche geeignet und auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

^1) KWM 71416 A3
^7) KWM 81416 A3

Deutsch

Kindersicherung

Abb. 10 Ist die Kindersicherung aktiviert können keine Einstellungen verändert werden. Die Waschmaschine kann lediglich mit dem Aan/Uit-Schalter ausgeschaltet werden, wobei Einstellungen und Waschfortschritt erhalten bleiben und der Waschvorgang nach erneutem Einschalten fortgesetzt werden kann. Die Kindersicherung kann nur aktiviert werden wenn die Waschmaschine entweder direkt oder mit Startzeitverzögerung gestartet wurde.

1. Aktivieren: gleichzeitiges Drücken der Tasten Temp. und Centrifugeren für mind. 3 Sekunden. Im Bedienfeld leuchtet das Symbol der Kindersicherung
2. Deaktivieren: drücken Sie erneut gleichzeitig die Tasten Temp. und Centrifugeren für mind. 3 Sekunden. Das Symbol der Kindersicherung erlischt.

Deaktivierung des Alarmtons

Zum dauerhaften Abschalten des Signaltones drücken Sie bei eingeschalteter Waschmaschine die Taste Temp. für mind. 3 Sekunden. Zum Einschalten des Signaltones drücken Sie bei eingeschalteter Waschmaschine erneut die Taste Temp. für mind. 3 Sekunden.

Reinigung und Pflege

Achtung

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Schalten Sie die Waschmaschine aus und lassen Sie sie vor dem Reinigen vollständig abkühlen.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschliesend gut ab. Achten Sie darauf, dass kein Wasser (z. B. an den Schaltern) ins Produktinnere gelangt.

Abb. 11 Waschmittelschublade reinigen

• Ziehen Sie die Schublade heraus. Drücken Sie auf die mit einem Pfeil markierte Lasche über der Weichspülerkammer und ziehen Sie die Schublade ganz heraus.
• Waschen Sie die Kammern mit Wasser aus.
• Verwenden Sie ggf. eine weiche Bürste, um das Gehäuse zu säubern.
• Setzen Sie die Waschmittelschublade wieder ein.

Deutsch

Abb. 12 Filter der Laugenpumpe reinigen

Achtung

• Die Waschmaschine darf niemals ohne Filter betrieben werden.
- Der Filter der Laugenpumpe verhindert, dass Fremdkörper das Pumpsystem beschädigen.
- Reinigen bzw. kontrollieren Sie den Filter regelmäßig. Je nach Einsatzhäufigkeit, ca. einmal im Monat.
- Überprüfen Sie den Filter, wenn das Wasser nicht abgepumpt wird oder bei erhöhter Geräuschentwicklung während des Abpumpens.
- Bevor Sie die Serviceklappe öffnen, legen Sie einen großen saugfähigen Lappen vor die Klappe, da beim Entnehmen des Filters größere Mengen Wasser austreten können.

• Stellen Sie sicher, dass beim vorherigen Waschgang sämtliches Wasser abgepumpt wurde, schalten sie das Gerät aus und ziehen Sie den Netzstecker.
• Öffnen Sie die Wartungsklappe.
• Legen Sie einen großen saugfähigen Lappen, ggf. auch eine Auffangschale, vor die Klappe um eventuell auslaufendes Wasser aufzufangen.
• Drehen Sie den Verschluss des Filters nach links. Fangen Sie auslaufendes Wasser auf!
• Reinigen Sie den Filter unter fließendem Wasser.
• Setzen Sie den Filter wieder ein und verschrauben ihn durch Drehen nach rechts. Stellen Sie sicher, dass der Filter richtig sitzt und kein Wasser entweichen kann.
• Schließen Sie die Wartungsklappe wieder.

Abb. 13 Zulauffilter

Achtung

• Schließen Sie vor der Reinigung des Zulauffilters die Wasserversorgung!
- Vergewissern Sie sich nach dem Reinigen, dass der Wasserschlauch wieder ordnungsgemäß angebracht wurde und kein Wasser austritt.

Zulauffilter am Wasserhahn

Reinigen Sie den Filter, wenn bei geöffnetem Wasserventil nicht ausreichend Wasser zugeführt wird.

• Schrauben Sie den Zulaufschlauch vom Wasserventil ab.
- Waschen Sie den Zulauffilter unter fließendem Wasser aus.
- Schließen Sie den Zulaufschlauch wieder fest an.

Reinigen Sie den Filter regelmäßig, ca. alle drei Monate.

• Schrauben Sie den Zulaufschlauch auf der Geräterückseite ab.
- Reinigen Sie den Filter mit einer kleinen Bürste.
- Schließen Sie den Zulaufschlauch wieder fest an.

Deutsch

Fehlercodes

Code	Bedeutung Mögliche Ursachen Behebung
E30	Türschlussprobleme Tür ist	nicht richtig geschlossenNeustarten nachdem die Tür erneut geschlossen wurde.
E10	Wasserzufuhrprobleme	Wasserhahn ist geschlossen, der Wasserzulauf nicht frei oder der Wasserdruck zu niedrig.Einlassfilter ist blockiertZulaufschlauch ist blockiert oder verdreht/geknickt.Wasserhahn öffnen und warten bis der Wasserzulauf sich normalisiert hatÜberprüfen der EinlassfilterZulaufschlauch befreien
E21	Wasser wird nicht abgepumpt	Abflussschlauch ist blockiert oder verdreht/geknickt.Pumpe ist blockiertReinigen und Befreien des AbflussschlauchsFilter der Abflusspumpe reinigen

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler.

Problem Mögliche	Ursache Behebung
Das Produkt funktioniert bzw. startet nicht.	Keine StromversorgungÜberprüfen Sie die Stromversorgung.
Die Tür kann nicht geöffnet werden.	Türsicherheitsmechanismus ist aktiviert.	Ziehen Sie den Netzstecker.
Problem mit der Heizung	NTC ist beschädigt and das Heizrohr ist abgenutzt.	Kontaktieren Sie den Kundendienst
Undichtigkeit• Keine feste Verbindung zwischen Wasserzulaufschlauch oder Ablaufschlauch und Waschmaschine.Abflussschlauch ist blockiert		Überprüfen und fester Anziehen der WasserschläucheReinigen des Abflussschlauchs
Wasser am Boden, Wasser tritt aus	Wasserzulaufschlauch ist nicht richtig montiertÜberprüfen des Wasserzulauf- und ablaufschlauch auf Undichtigkeiten	Wasserzulaufschlauf befestigenAuswechseln des Ablaufschlauch
Waschergebnis ist nicht zufriedenstellend	Wäsche ist zu schmutzigNicht genügend Waschmittel verwendet.	Auswahl eines geeigneten ProgrammsGenügend Waschmittel hinzufügen
Ungewöhnliche Geräusche und starke Vibrationen.	Überprüfen, ob Transportsicherungsbolzen entfernt sind.Die Maschine muss eben auf eienem festen Untergrund stehen.Überprüfen der Trommel auf FremkörperStandfüße ausrichten

Deutsch

Technische Daten

Nennspannung : 220 - 240 V\~, 50 Hz

Nennleistung : 2000 W

Schutzklasse : I

Max. Füllkapazität : 7 kg (KwM 71416 A3) 8 kg (KwM 81416 A3)

Abmessungen : 595 x 495 x 850 mm (KwM 71416 A3) 595 x 565 x 850 mm (KwM 81416 A3)

Schutzart : IPX4

Wasserdruck : 0,05 - 1MPa

Produktdatenblatt
a	LieferantenWarenzeichen	ImtronKOENIC
b Modellkennung KWM 71416 A3 KwM 81416 A3
c	Nennkapazität in kg Baumwolle für das Standardprogramm „Baumwolle 60 °C“ oder das Standardprogramm „Baumwolle 40 °C“, jeweils bei vollständiger Befüllung, wobei der geringere der beiden Werte maßgeblich ist	7 KG 8 KG
d Energieeffizienzklasse A+++
e EU-Umweltzeichen Nein
f	Jährlicher Energieverbrauch (AE2) in kwh/Jahr	Energieverbrauch von 175 kWh/Jahr (KWM 71416 A3) / 196 kWh/Jahr (KWM 81416 A3) auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C- Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
g	Energieverbrauch (E150, E150%, E140%) des Standardprogramms „Baumwolle 60 °C“ bei vollständiger Befüllung und Teilbefüllung sowie des Standardprogramms „Baumwolle 40 °C“ bei Teilbefüllung	E150: 0,9E150%: 0,67E140%: 0,67	E150: 0,9E150%: 0,88E140%: 0,79
h	Gewichtete Leistungsaufnahme im Aus-Zustand und im unausgeschalteten Zustand	0,5 W / 1,0 W
i	Gewichteter jährlicher Wasserverbrauch (Aw2) in Liter/Jahr	Wasserverbrauch von 10000 Liter/Jahr (KWM 71416 A3) / 11000 Liter/Jahr (KWM 81416 A3) auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
j Schleudereffizienzklasse B
k	Maximale Schleuderdrehzahl beim Standardprogramm „Baumwolle 60 °C“ bei vollständiger Befüllung oder beim Standardprogramm „Baumwolle 40 °C“ bei Teilbefüllung, wobei der niedrigere Wert maßgeblich ist, sowie Restfeuchte beim Standardprogramm „Baumwolle 60 °C“ bei vollständiger Befüllung oder beim Standardprogramm „Baumwolle 40 °C“ bei Teilbefüllung, wobei der höhere Wert maßgeblich ist	1400 rpm

Deutsch

	Model KwM 71416 A3 KwM 81416 A3
I	Standardprogramm Baumwolle 60 °CStandardprogramm Baumwolle 40 °C	Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch für das Waschen dieser Art von Baumwollwäsche am effizientesten.Hinweis:Die tatsächliche Wassertemperatur kann von der angegebenen Zyklustemperatur abweichen
m	Programmdauer des• Standardprogramms „Baumwolle 60 °C“ bei vollständiger Befüllung• Teilbefüllung (60 °C) 207 min 222 min• Standardprogramms „Baumwolle 40 °C“ bei Teilbefüllung in Minuten, auf die nächstliegende Minute gerundet	220 min 228 min205 min 222 min
n	Dauer des unausgeschalteten Zustands (T), falls die Haushaltswaschmaschine mit Leistungssteuerung ausgerüstet ist	NA
o	Luftschallemissionen in dB(A)re 1 pW, auf die nächstliegende Ganzzahl gerundet, beim Waschen und Schleudern im Standardprogramm „Baumwolle 60 °C“ bei vollständiger Befüllung	Waschen : 59 dBSchleudern : 78 dB
p	Falls die Haushaltswaschmaschine für den Einbau bestimmt ist	Nein

Information
Model KWM 71416 A3 KWM	81416 A3
Ungefähre Angabe der Programmdauer, der Restfeuchte, des Energie- und Wasserverbrauchs der Hauptwaschprogramme bei vollständiger Befüllung und/oder Teilbefüllung	Standard 60 °C full load:220 min, 50%, 0,90 kWh/cycle, 50 L/cycle.Standard 60 °C partial load:207 min, 55%, 0,67 kWh/cycle, 42 L/cycle.Standard 40°C partial load:205 min, 55%, 0,67 kWh/cycle, 42 L/cycle.	Standard 60 °C full load:228 min, 50%, 0,90 kWh/cycle, 54 L/cycle.Standard 60 °C partial load:222 min, 55%, 0,88 kWh/cycle, 45 L/cycle.Standard 40°C partial load:222 min, 55%, 0,79 kWh/cycle, 45 L/cycle.
Waschmittelempfehlungen für die verschiedenen Waschtemperaturen	Waschpulver oder flüssige Waschmittel
