KWM 71412 A3 - Lavatrice Koenic - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice
Marca	Koenic
Modello	KWM 71412 A3
Capacità di lavaggio	7 kg
Dimensioni (L x P x A)	595 x 495 x 850 mm
Alimentazione elettrica	220-240 V~, 50 Hz
Potenza nominale	2000 W
Classe di efficienza energetica	A+++
Velocità di centrifuga massima	1400 giri/min
Pressione dell'acqua	0,05 - 1 MPa
Programmi di lavaggio	Cotone, Sintetici, Delicati, Lana, Misto, Sport, Baby Care, Express 15', Rapido 45', ECO 60', Risciacquo+Centrifuga, Centrifuga sola, Scarico solo
Funzioni aggiuntive	Prelavaggio, Risciacquo extra, Partenza ritardata (1-24h), My Cycle
Sicurezza bambini	Sì, blocco tasti
Segnale acustico	Disattivabile
Pulizia del filtro della pompa	Ogni mese
Pulizia del cassetto del detersivo	Regolarmente
Pulizia del filtro di ingresso	Ogni 3 mesi
Collegamento acqua	Raccordo 3/4", tubo in dotazione
Scarico	Tubo di scarico integrato
Grado di protezione	IPX4
Piedini regolabili	Sì, per messa a livello
Bulloni di trasporto	4, da rimuovere prima dell'uso

Domande frequenti - KWM 71412 A3 Koenic

Qual è la capacità della macchina KWM 71412 A3?

La capacità di lavaggio massima è di 7 kg di vestiti asciutti.

Come rimuovere i bulloni di trasporto?

Utilizzare una chiave di 13 mm per svitare i quattro bulloni sul retro della macchina, quindi inserire i tappi in dotazione nei fori.

Cosa significa il codice di errore E30?

Il codice E30 indica un problema di blocco porta. Verificare che la porta sia ben chiusa e riavviare il ciclo.

Come attivare la sicurezza bambini?

Premere contemporaneamente i pulsanti Temp. e Speed per almeno 3 secondi. Viene visualizzato il simbolo di blocco.

Quale programma utilizzare per cotone normalmente sporco?

Utilizzare il programma Cotone a 60 °C o 40 °C, che è il programma standard più efficace.

Come impostare una partenza ritardata?

Selezionare il programma, quindi premere più volte il pulsante Delay per impostare un ritardo da 1 a 24 ore. Premere quindi Start/Pausa.

Come pulire il filtro della pompa?

Posizionare un recipiente sotto il coperchio di manutenzione, aprirlo, ruotare il filtro verso sinistra, rimuoverlo e pulirlo con acqua pulita. Reinserirlo ruotando verso destra.

Perché la porta non si apre dopo un ciclo?

La porta rimane bloccata finché l'acqua non viene scaricata e il cestello non si ferma. Attendere la fine del ciclo o scollegare l'apparecchio in caso di emergenza.

Che tipo di detersivo utilizzare?

Utilizzare un detersivo adatto alle lavatrici, in polvere o liquido, secondo le raccomandazioni di temperatura. Evitare la candeggina.

Come utilizzare la funzione My Cycle?

Selezionare un programma, regolare la temperatura, la velocità e le opzioni, quindi premere Speed per 3 secondi per salvare le impostazioni.

MANUALE UTENTE KWM 71412 A3 Koenic

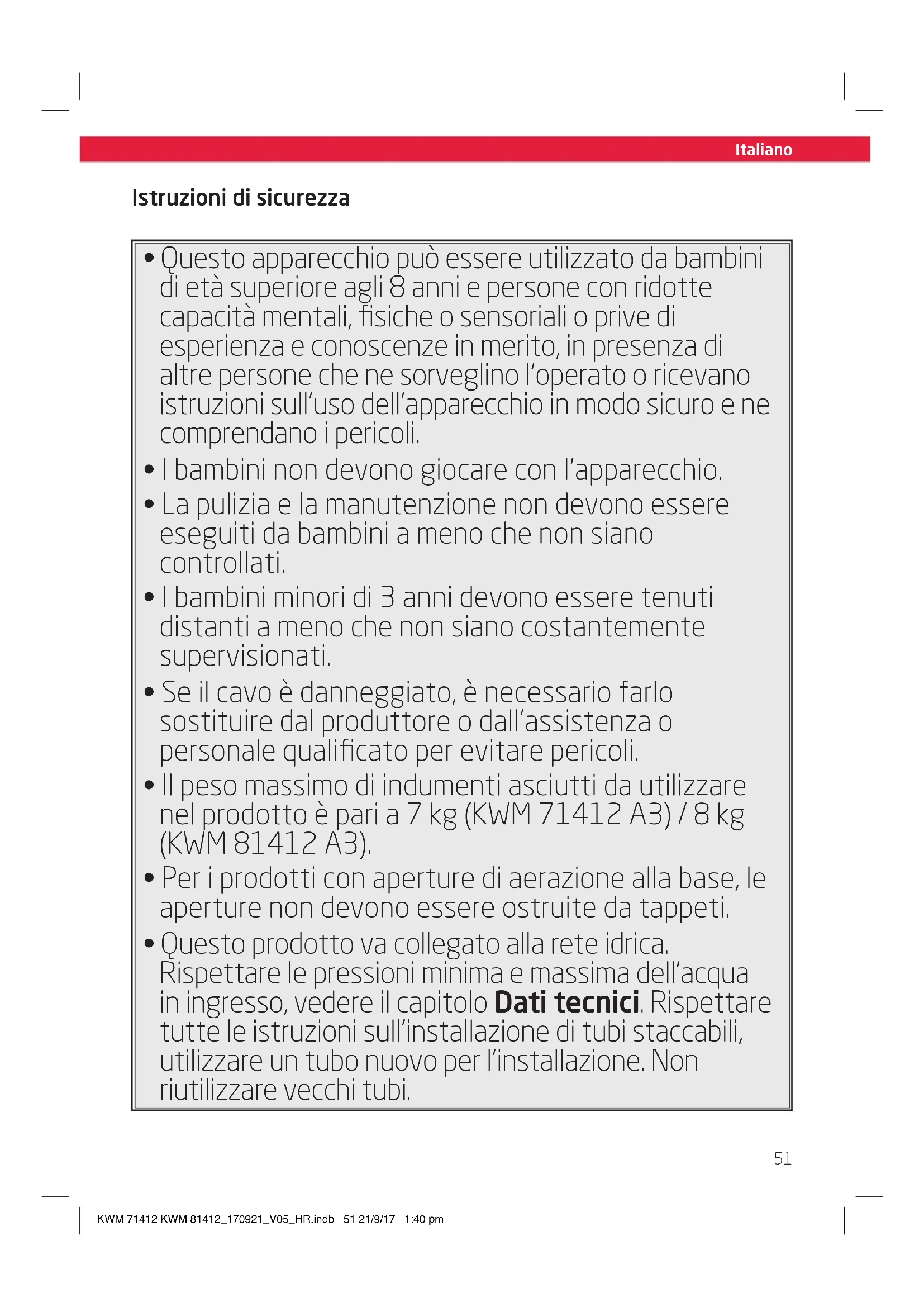

Istruzioni di sicurezza

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l'operato o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendano i pericoli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione non devono essere eseguiti da bambini a meno che non siano controllati.
• I bambini minori di 3 anni devono essere tenuti distanti a meno che non siano costantemente supervisionati.
• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
• Il peso massimo di indumenti asciutti da utilizzare nel prodotto è pari a 7 kg (KWM 71412 A3) / 8 kg (KWM 81412 A3).
• Per i prodotti con aperture di aerazione alla base, le aperture non devono essere ostruite da tappeti.
• Questo prodotto va collegato alla rete idrica. Rispettare le pressioni minima e massima dell'acqua in ingresso, vedere il capitolo Dati tecnici. Rispettare tutte le istruzioni sull'installazione di tubi staccabili, utilizzare un tubo nuovo per l'installazione. Non riutilizzare vecchi tubi.

Italiano

Istruzioni di sicurezza

- Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per staff nei negozi, uffici, ambito agricolo o altre piccole attività o per l'uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.

• Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.
• Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
• Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
• Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.
• Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.
• Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
• Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.

• Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.

• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
• Usare questo prodotto in ambienti chiusi e mai all'aperto.
• Non usare, esporre o mettere il prodotto vicino a:
• luce solare diretta e polvere;
• fuoco (camino, griglia, candele), acqua (schizzi, vasi, stagni, vasca da bagbo) o eccessiva umidità.
• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.

Italiano

Congratulazioni!

Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione.

Uso previsto

Questo prodotto è progettato per lavare vestiti e tessuti. Ogni altro uso può causare danni al prodotto o lesioni. Ogni altro uso può causare danni al prodotto o lesioni Questo prodotto è progettato esclusivamente per l'uso domestico e non è destinato all'uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

Prima messa in funzione

Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti. Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita. Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così te a risparmiare le risorse ed a proteggere gente. Contattare le autorità o il rivenditore e per ulteriori informazioni.

Contenuto

1 x Lavatrice
1 x Manuale dell'utente
1 x Carta garanzia

Elenco delle parti

A Pannello comandi
A1 Selettore di programma
A2 Display
A3 Interruttore On/Off
A4 Pulsante Start/Pause
A5 Pulsante Function
A6 Pulsante velocità di centrifuga Speed
A7 Pulsante temperatura Temp.
A8 Pulsante timer Delay
B Cassetto del detersivo
c Sportello con oblò
D Maniglia sportello
€ Collegamento idrico
f Tubo per fognatura
G Ritegno di trasporto
H Piedini regolabili
Filtro per lanugine
J Cavo di alimentazione con spina
K Tamburo di lavaggio

I ritegni devono essere rimossi prima del primo utilizzo come descritto nella sezione Installazione.

Italiano

Installazione

Nota:

La lavatrice è dotata di cavo di alimentazione e spina ed è necessario collegarla alla rete idrica e fognaria, prima dell'installazione assicurarsi che la presa da parete si trovi nel luogo di installazione desiderato. Tenere conto delle dimensioni (sezione Dati tecnici) del prodotto per la collocazione e l'installazione.

Attenzione

• Prima della messa in funzione iniziale i ritegni devono essere rimossi dal lato posteriore dell'unità. Mettere in funzione la lavatrice con i ritegni montati può causare gravi danni.
• Conservare i ritegni di trasporto per uso futuro. Non trasportare mai il dispositivo senza i ritegni di trasporto montati correttamente!

Fig. 1 Allentare i quattro ritegni di trasporto con una chiave inglese (13 mm) e svitarli completamente. Inserire i 4 tappi ciechi forniti nei fori.
Fig. 2 Collocare la lavatrice su una una superficie piana, orizzontale e stabile. Per il livellamento, i piedini sono regolabili e possono essere avvitati o svitati.

- Svitare i dadi di bloccaggio con una chiave a testa aperta (17 mm).

- Ruotare i piedini verso destra per avvitarli e verso sinistra per svitarli.

- Utilizzare una livella per assicurarsi che l'apparecchio sia livellato. Se l'apparecchio non si tiene in posizione orizzontale o è inclinato i piedini devono essere regolati di nuovo.

- Se l'unità è livellata e non si inclina, serrare i dadi con la chiave a testa aperta.

Fig. 3 La lavatrice deve essere collegata ad un sistema di scarico.

- Il tubo di scarico è già fissato all'attacco per la fognatura, estrarre il tubo dai morsetti e srotolarlo.

- Collegare l'altra estremità del tubo di scarico (opzione A o B), Osservare l'altezza massima dell'estremità del tubo.

Nota:

Sono disponibili supporti per tubo come accessori opzionali.

Italiano

Fig. 4 Collegare l'ingresso dell'acqua al sistema idrico (3/4") utilizzando il tubo fornito e assicurandosi che tutto sia collegato correttamente e saldamente. La pressione dell'acqua deve essere compresa tra 0,05 MPa e 1 MPa. È necessario utilizzare una valvola riduttrice di pressione se la pressione dell'acqua supera 1 MPa.

Nota:

• Se le condutture dell'acqua sono nuove o non sono state utilizzate per un lungo periodo di tempo, lasciar scorrere una certa quantità di acqua fino a quando non si è sicuri che l'acqua sia pulita e priva di corpi estranei.
• Se non viene osservato questo punto, vi è il rischio che l'ingresso dell'acqua si otturi e che l'unità venga danneggiata.

Fig. 5 Collegare la spina ad una presa adatta.

Preparazione

Prima del primo utilizzo

• Assicurarsi che i ritegni di trasporto sul retro dell'unità siano stati rimossi.
- Rimuovere tutti gli accessori ed altri materiali dal tamburo di lavaggio.
- Prima di effettuare il lavaggio dei panni per la prima volta, mettere in funzione l'apparecchio senza alcun panno con solamente del detersivo nel "Programma cotone a 60°C, vedere Avvio del lavaggio.

Funzionamento

Fig. 6 Preparazione degli indumenti

Attenzione

• Non lavare tessuti che non sono adatti alla lavatrice. Osservare le istruzioni sull'etichetta per il trattamento del bucato.

• Corpi estranei duri o appuntiti (come chiodi, monete) possono danneggiare il bucato e i componenti.
  • Non lavare mai il bucato immergendolo in benzina, diluente, alcol o solventi.

• Controllare le tasche di tutto il bucato e svuotarle.

• Prima di effettuare il lavaggio, rimuovere sporcizia, macchie e peli dal bucato, ossia immergendo e lavando precedentemente a mano.
• Sistemare il bucato a seconda dei colori e delle procedure e temperature di lavaggio indicate sulle etichette per il trattamento. Non lavare il bucato bianco insieme a quello colorato bensì separatamente. Il nuovo bucato acquistato colorato deve essere lavato separatamente.
• Girare verso l'interno applicazioni come bottoni e ricami. Se necessario, chiudere chiusure lampo, bottoni o gancetti prima di lavare, e legare insieme cinghie sciolte o asole.
• Lavare il reggiseno in un sacchetto per il bucato per evitare che i gancetti in acciaio si allentino. Specialmente, tessuti fini come quello di tende, lavori all'uncinetto o piccoli articoli (calzini, fazzoletti, cravatte, ecc.) devono essere lavati in un sacchetto per il bucato chiuso.
• Rimuovere sempre parti rimovibili come gancetti, occhielli, come quelli delle tende.

Italiano

• Durante il lavaggio di singoli elementi grandi e pesanti come lenzuola, coperte, asciugamani, jeans, giacchetti invernali foderati, ecc, il tamburo può sbilanciarsi soprattutto durante la centrifuga. Per minimizzare gli squilibri lavare sempre diversi indumenti insieme come un unico carico.
• Gli indumenti lanuginosi devono essere lavati separatamente, altrimenti gli indumenti saranno tutti visibilmente ricoperti di lanugine, soprattutto quelli neri.

Fig. 7 Riempire il bucato

• Districare gli indumenti e collocarli accuratamente nel tamburo di lavaggio.
• Se possibile, utilizzare la massima capacità di carico. Non sovraccaricare la lavatrice. Non ammucchiare il bucato nel tamburo di lavaggio bensì caricarlo in modo tale che il bucato circoli ancora durante il processo di lavaggio. Dimensioni e spessori differenti del bucato possono influenzare la capacità di carico.
• Chiudere lo sportello, assicurandosi che il bucato non rimanga bloccato tra lo sportello e la guarnizione.

Selezione e riempimento del detersivo

Attenzione

• Tenere i detersivi lontano dalla portata de bambini!

• Osservare le istruzioni del detersivo riguardo al dosaggio e alla conservazione.

• Usare solo detersivi adatti per lavatrici e fare la scelta giusta, tenendo conto dei tipi di bucato da lavare (cotone, colorato, bianco ecc.).

• Non utilizzare la candeggina poiché ciò può danneggiare la lavatrice ed il bucato.

Fig. 8 1. Aprire il cassetto del detersivo, Notare i diversi scomparti:

A: Detersivo per lavaggio principale, opzione 1 per detersivo in polvere, opzione 2 per detersivo liquido
B: Ammorbidente per tessuti per il risciacquo
C: Detersivo per il prelavaggio

1. Riempire il detersivo per il bucato e l'ammorbidente per i tessuti secondo le istruzioni del fabbricante.

Nota sul rilevamento di schiuma:

Se viene utilizzato troppo detersivo, si favorisce la formazione di schiuma eccessiva. La formazione di schiuma viene controllata e viene rimossa quella in eccesso.

1. Chiudere il cassetto del detersivo spingendolo completamente all'interno.

Italiano

Avvio del lavaggio

1. Accendere la lavatrice con l'interruttore On/Off.
2. Utilizzare il selettore di programma per selezionare un programma adatto, se necessario, una funzione aggiuntiva adatta. Fare riferimento alla seguente Tabella programmi.
3. Utilizzare il pulsante Temp. per cambiare la temperatura se la temperatura preimpostata non corrisponde alle proprie necessità. Più la temperatura è alta più alto sarà il consumo di energia.
4. Se necessario utilizzare il pulsante Speed per selezionare una diversa velocità di centrifuga se la velocità preimpostata non corrisponde alle proprie necessità, Più la velocità di centrifuga è alta, più il bucato sarà asciutto ma anche più stropicciato. Le velocità elevate riducono la vita utile della lavatrice.

Nota:

Utilizzare solamente velocità di centrifuga basse per indumenti delicati.

1. Premendo il pulsante Function, selezionare una delle funzioni aggiuntive, Pre Wash oppure Extra Rinse, se necessario.
2. Avviare il processo di lavaggio premendo il pulsante Start/Pause.

3. Premere il pulsante del timer Delay per impostare un tempo successivo per l'avvio dell'apparecchio, Premendo il pulsante diverse volte è possibile impostare un tempo di avvio da 1 a 24 ore con incrementi di 1 ora, Per fare ciò, seguire i passaggi da 1 a 5, poi utilizzare il pulsante Delay per impostare il tempo di avvio, attendere finché il display non mostra il tempo di lavaggio e poi premere il pulsante Start/Pause, quando è trascorso il tempo preimpostato, la lavatrice si accenderà automaticamente ed il tempo di lavaggio viene mostrato sul display.

4. È anche possibile creare il proprio programma e salvarlo nel punto di programma My

Cycle. Ruotare il selettore del programma al proprio programma desiderato. Impostare la temperatura desiderata, la velocità di centrifuga e le funzioni speciali, quindi premere il pulsante Speed per 3 secondi per salvare le impostazioni. Il programma rimane memorizzato e può essere cambiato ogni volta come descritto sopra.

Attenzione

Lo sportello può essere aperto solo se l'apparecchio non è in funzione, ad esempio quando il programma di lavaggio è terminato. Non tentare di aprire lo sportello mentre è ancora in funzione.

Italiano

Fig. 9 9Tabella programma

Program	Max. carico in kg(Kw/M 71412 A3)	Max. carico in kg(Kw/M 81412 A3)	Vaschetta del detersivo per il bucato			Timer(Ritardo)	Extra Risciacquo(Risciacquo extra)	Prelavaggio (Pre lavaggio)	Temperatura standard in °C	Tempo standard in hmm	Velocità di centrifuga in min^-1
			Vaschetta A/ Ciclo di lavaggio principale	Vaschetta B/ Ammorbidente per tessuti	Vaschetta C Prela-vaggio
Cotton	78	40 2:40	●	○	○	○	○	○
Cotton 40°C	78	60	●	○	⊗	○	○	⊗		3:27^1)	1400
										3:25^2)
Cotton 60°C	78	40 3:25	●	○	⊗	○	○	⊗
Express 15'	22	A freddo	●	800	⊗	○	⊗	⊗
Rapid 45'	22	40 0:45	●	○	○	○	○	○
ECO 60'	22	A freddo	●	800	○	○	○	○
Rinse & Spin	78	0:31	1000	○	⊗	○	⊗	⊗	⊗
Spin Only	78	0:14	1000	⊗	⊗	○	⊗	⊗	⊗
Drain Only	-- 0:01		⊗	⊗	⊗	○	⊗	⊗	⊗		⊗
Wool	22	40 1:06	●	○	⊗	○	○	⊗
Delicate	2,5	2,5 30	1:06	600	⊗	○	○	⊗
Mixed	78	40 1:13	●	○	○	○	○	○
Synthetic	3,54	40 1:40	●	○	○	○	○	○
Sports	3,54	40 1:19	●	○	○	○	○	○
Baby Care	3,54	60 1:39	●	○	○	○	○	○

○ non disponibile/non applicabile; ○ opzionale; ● standard

* Programma standard: Cotone 60°C / 40°C.

Con carico pieno e parziale, questi sono i programmi di lavaggio standard per identificare le informazioni sull'etichetta energetica. Questi programmi sono adatti per pulire il bucato comunemente sporco ed i più efficienti per il rapporto di consumo energetico ed idrico.

1) KWM 71412 A3

2) KWM 81412 A3

Italiano

Protezione bambini

Fig.10 Una volta attivata la protezione bambini, l'impostazione non può essere modificata, La lavatrice può solamente essere spenta con l'interruttore

On/Off, mentre le impostazioni ed il progresso di lavaggio vengono salvati ed il processo di lavaggio può essere proseguito dopo aver riacceso l'apparecchio. La protezione bambini può essere attivata solo se l'operazione della lavatrice è stata avviata oppure è in funzione direttamente o con tempo di ritardo

1. Attivazione: Premere contemporaneamente i pulsanti Temp. e Speed per almeno 3 secondi. Il simbolo corrispondente del pannello comandi indica la protezione bambini
2. Disattivazione: Premere di nuovo contemporaneamente i pulsanti Temp. e Speed per almeno 3 secondi. Il simbolo corrispondente del pannello comandi si spegne.

Disattivazione dell'allarme acustico

Per disattivare permanentemente il segnale acustico, premere il pulsante Temp. per almeno 3 secondi mentre la lavatrice è accesa. Per attivare il segnale, premere di nuovo il pulsante

Temp. per almeno 3 secondi mentre la lavatrice è accesa.

Pulizia e manutenzione

Attenzione

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Spegnere l'asciugatrice e lasciarla raffreddare completamente prima della pulizia.
• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio, attraverso l'interruttore).

Fig. 11 H Pulizia del cassetto del detersivo

• Estrarre il cassetto. Premere la linguetta contrassegnata con una freccia sopra lo scomparto per l'ammorbidente di tessuti ed estrarre il cassetto completamente.
  • Lavare gli scomparti con acqua.
• Se necessario, utilizzare una spazzola morbida per pulire l'alloggiamento.
  • Inserire il cassetto del detersivo.

Italiano

Fig.12 Pulire il il filtro della pompa di soda caustica

Attenzione

• Non mettere mai in funzione la lavatrice senza filtro.
- Il filtro della pompa di soda caustica previene che corpi estranei influenzino il sistema di pompaggio.
- Pulire o controllare il filtro regolarmente a seconda della frequenza d'uso, circa una volta al mese.
- Controllare il filtro se l'acqua non viene pompata o se il rumore è aumentato durante il pompaggio.
- Prima di aprire lo sportello di servizio, posizionare un panno grande di fronte e sotto lo sportello. Potrebbe fuoriuscire molta acqua durante la rimozione del filtro.

• Assicurarsi che tutta l'acqua sia stata pompata durante il ciclo di lavaggio precedente quindi spegnere l'apparecchio e scollegare il cavo di alimentazione
- Aprire lo sportello per la manutenzione.
- Posizionare una vaschetta di raccolta di fronte ad esso per raccogliere le fuoriuscite d'acqua.
- Ruotare il coperchio del filtro verso sinistra, Raccogliere le fuoriuscite d'acqua!
• Pulire il filtro sotto acqua corrente.
- Inserire il filtro e ruotarlo verso destra, Assicurandosi che il filtro sia fissato correttamente per prevenire fuoriuscite d'acqua.
• Chiudere lo sportello per la manutenzione.

Fig. 13 E Filtro di ingresso

Attenzione

• Chiudere l'alimentazione dell'acqua!
- Dopo aver pulito, assicurarsi sempre che il tubo dell'acqua sia installato correttamente e che non si verifichi alcuna fuoriuscita d'acqua.

Filtro nel rubinetto

Pulire il filtro se non si verifica un flusso d'acqua sufficiente quando il rubinetto è aperto.

• Svitare il tubo di alimentazione dal rubinetto dell'acqua.
  • Lavare il filtro di ingresso sotto acqua corrente.
  • Ricollegare il tubo di alimentazione.

Filtro di alimentazione nella lavatrice

Pulire il filtro regolarmente, circa una volta ogni tre mesi.

• Svitare il tubo di alimentazione sul retro dell'unità.
• Pulire il filtro con una spazzola piccola.
  • Ricollegare il tubo di alimentazione.

Italiano

Codici di errore

Codice	Significato Possibili cause Soluzione
E30	Problema di bloccodello sportello	Lo sportello non è chiusocorrettamente.
E10	Problemadi iniezionedell'acquadurante illavaggio	Il rubinetto è chiuso o l'acquascorre troppo lentamente.Il filtro della valvola diingresso è bloccato.Il tubo di ingresso è piegato.
E21	Problema discarico durante illavaggio	Il tubo di scarico è bloccato opiegatoLa pompa di scarico èbloccata

Risoluzione dei problemi

Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato sotto Soluzione, si prega di contattare il produttore.

Problema Possibili cause Soluzione
Il prodotto non funziona e/o l'indicatore/il display non si illumina	Alimentazione interrotta Controllare l'alimentazione
Lo sportello non può essere aperto	Il meccanismo di protezione dell'apparecchio è attivo	Scollegare dall'alimentazione
Guasto al riscaldamento	L'NTC è danneggiato ed il tubo del riscaldamento è vecchio	Contattare il centro assistenza
Perdita d'acqua • Il collegamento tra il condotto d'ingresso o il tubo di scarico ed il rubinetto o la lavatrice non è saldo.Il tubo di scarico è bloccato		Controllare e fissare le condutture dell'acquaRipulire il tubo di scarico
L'acqua trabocca dal fondo dell'apparecchio	Il condotto di ingresso non è collegato saldamente,Il tubo di scarico presenta fuoriuscite d'acqua	Fissare il condotto di ingressoSostituire il tubo di scarico
Il risultato del lavaggio non è soddisfacente	Gli indumenti sono troppo sporchiQualità scarsa del detersivo	Selezionare un programma adattoAggiungere una quantità di detersivo adeguata
Rumore anormale Forte vibrazione	Assicurarsi che il fissaggio (bulloni) sia stato rimossoL'apparecchio è installato su una superficie solidaControllare se sono presenti oggetti metallici all'internoRegolare i piedini dell'apparecchio

Italiano

Caratteristiche

Tensione nominale : 220 - 240 V\~, 50 Hz

Potenza in ingresso nominale : 2000 W

Classe di protezione : I

Capacità di asciugatura nominale : 7 kg (KwM 71412 A3) 8 kg (KwM 81412 A3)

Dimensioni : 595 x 495 x 850 mm (KWM 71412 A3) 595 x 565 x 850 mm (KWM 81412 A3)

Classe di protezione : IPX4

Pressione dell'acqua : 0,05 - 1 MPa

Scheda prodotto
a	Nome del fornitoreMarchio del fornitore	ImtronKOENIC
b Identificatore del modello KWM 71412 A3	KWM 81412 A3
c	Capacità nominale in kg di tessuto di cotone per il programma standard a pieno carico per tessuti di cotone a 60 °C o a 40 °C, a seconda di quale valore sia inferiore;	7 KG 8 KG
d Classe di efficienza energetica A+++
e Ecolabel Non
f	Consumo annuo di energia (AEc) in kWh/anno	Consumo di energia 175 kWh /anno (KWM 71412 A3) /196 kWh / anno (KWM 81412 A3), basato su 220 cicli di lavaggio standard per programmi per tessuti di cotone a 60 °C e 40 °C a pieno carico e a carico parziale e consumo dei modi a basso consumo energetico. Il consumo effettivo dipende dalle modalità di utilizzo dell'apparecchio»
g	Consumo energetico (E160, E160%, E140%) del programma «cotone» standard a 60 °C a pieno carico e a carico parziale del programma «cotone» standard a 40 °C a carico parziale	E150: 0,9E160%: 0,67E140%: 0,67	E150: 0,9E160%: 0,88E140%: 0,79
h	Consumo energetico ponderato in modo spento e in modo «left-on»	0,5 W / 1,0 W
i	Consumo annuo ponderato di acqua (AWc) in litri/anno	Consumo di acqua 10000 litri/anno Jahr (KWM 71412 A3)/ 11000 litri/anno Jahr (KWM 81412 A3), basato su 220 cicli di lavaggio standard per programmi per tessuti di cotone a 60 °C e 40 °C a pieno carico e a carico parziale. Il consumo effettivo dipende dalle modalità di utilizzo dell'apparecchio
j Classe di efficienza della centrifuga B
k	Velocità massima della centrifuga raggiunta per il programma standard a pieno carico per tessuti di cotone a 60 °C o a carico parziale a 40 °C, a seconda di quale valore sia inferiore, e grado di umidità residua per il programma standard a pieno carico per tessuti di cotone a 60 °C o a carico parziale a 40 °C, a seconda di quale valore sia superiore;	1400 rpm

Italiano

	Modello KWM 71412 A3 KWM 81412	A3
I	Standard 60 °C programma cotone Standard 40 °C programma cotone	Adatti per pulire capi di cotone con grado di sporco normale; si tratta dei programmi più efficienti in termini di consumo combinato di energia e acqua per lavare quel tipo di capi di cotone.Nota: l'effettiva temperatura dell'acqua può variare rispetto alla temperatura del ciclo dichiarata.
m	Durata del• «programma standard per tessuti di cotone a 60 °C» a pieno carico e• a carico parziale (60 °C) 207 min 222 min• del «programma standard per tessuti di cotone a 40 °C» a carico parzialeespressa in minuti e arrotondata alla cifre intera più vicina	220 min 228 min205 min 222 min
n	La durata del modo «left-on» ( T_1 )se la lavatrice per uso domestico è dotata di un sistema di gestione del consumo elettrico	NA
o	Emissioni di rumore aereo, espresse in dB(A) re 1 pW e arrotondate alla cifra intera più vicina, durante le fasi di lavaggio e centrifuga per il programma standard per tessuti di cotone a 60 °C a pieno carico;	Lavaggio : 59 dBCentrifuga : 78 dB
p Se	si tratta di un modello da incasso Non

Informazioni
Modello KWM 71412 A3 KWM 81412 A3
Informazioni indicative concernenti la durata del programma, il grado di umidità residua, il consumo di energia e acqua per i principali programmi di lavaggio a pieno carico o a carico parziale o per entrambi i casi;	Standard 60 °C pieno carico:220 min, 50%, 0,90 kWh/ciclo, 50 L/ciclo.Standard 60 °C carico parziale:207 min, 55%, 0,67 kWh/ciclo, 42 L/ciclo.Standard 40°C carico parziale:205 min, 55%, 0,67 kWh/ciclo, 42 L/ciclo.	Standard 60 °C pieno carico:228 min, 50%, 0,90 kWh/ciclo, 54 L/ciclo.Standard 60 °C carico parziale:222 min, 55%, 0,88 kWh/ciclo, 45 L/ciclo.Standard 40°C carico parziale:222 min, 55%, 0,79 kWh/ciclo, 45 L/ciclo.
Una raccomandazione sul tipo di detergenti adatti alle varie temperature di lavaggio.	Polvere o liquido
