BEDIENUNGSANLEITUNG SAMC08N04D REV

• 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.

ANL_SA-MC08-N04-D.indd 1 19.02.2019 07:27:5932 Allgemeines Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Der Fensterkontakt ist für die Montage in trockenen Innenräumen (IP20) vorgesehen. Hinweise

• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.

• Um den Fensterkontakt nutzen zu können, benötigen Sie einen Empfänger (Gong) der Serie Orchestra, siehe „Kompatible Produkte“.

• Der Fensterkontakt bietet Ihnen in Kombination mit einem Empfänger (Gong) die Möglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung vorzunehmen.

• Der Fensterkontakt ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.

• Die Reichweite zwischen Sender und Empfänger beträgt max. 100m im freien Feld. Das Funksignal wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist allerdings abhängig von den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und -decken führen zu einer Verringerung der Reichweite. Verändern Sie ggf. den Standort von Sender und/oder Empfänger.

• Durch Abschirmungen von Metallteilen kann der Empfang stark beeinträchtigt werden, so dass eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den Sender niemals auf Metallflächen.

• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.

• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu reparieren. Technische Daten Reichweite Freifeld: max. 100m Frequenz: 433,92MHz Frequenzband: 433,05 – 434,79MHz Max. Sendeleistung: <10mW Montageabstand: max. 1cm Batterie: 1x 3V CR1632 (im Lieferumfang enthalten) Schutzart: IP20, nur zur Verwendung in trockenen Innenräumen Schutzklasse: Schutzkleinspannung

Sicherheitshinweise Batterien

• Eine falsche Polung der Batterien kann das Gerät zerstören.

• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die verschluckt werden können.

• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur Explosion oder zu Feuer führen kann.

• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und kühlen Ort aufbewahren.

• Batterien nicht ins Feuer werfen, nicht öffnen sowie weder selbst löten noch schweißen.

• Batterien nicht kurzschließen. Funktion Die blaue Anzeige leuchtet auf, wenn die beiden Teile des Fensterkontakts mehr als 1cm voneinander entfernt werden. Der Sensor wird ausgelöst und sendet ein Signal an den Empfänger (Gong), der das Empfangen des Signals durch einen Klingelton anzeigt. Inbetriebnahme Öffnen Sie das Batteriefach des Fensterkontakts. Entfernen Sie den Isolierstrei- fen im Batteriefach. Schließen Sie anschließend das Batteriefach wieder. Batteriewechsel Im Normalzustand leuchtet die blaue Anzeige einmal auf, wenn der Sensor ausgelöst wird. Wenn der Batteriestatus niedrig ist, blinkt die blaue Anzeige nach dem normalen Blinken noch 2 Mal schnell auf. Um die Batterie zu wechseln öffnen Sie das Batteriefach. Wechseln Sie die Batterie gegen eine neue Batterie des gleichen Typs (siehe „Technische Daten). Der Plus-Pol zeigt nach oben. Schließen Sie anschließend das Batteriefach wieder. ANL_SA-MC08-N04-D.indd 3 19.02.2019 07:27:5954 Codierung erstellen/löschen Vor der Codierung benötigen Sie einen Empfänger (Gong) der Serie Orchestra, siehe „Kompatible Produkte“. Codierung von Gong und Bewegungsmelder:

1. Wählen Sie vor der Codierung Ihren bevorzugten Klingelton aus (siehe

„Lautstärkeeinstellung/Melodienauswahl“).

2. Drücken Sie die Taste „Lautstärke“ am Gong für 5 Sekunden. Sie hören ein

Ding-Dong und die LED fängt an zu blinken, um zu signalisieren, dass der Codierungsmodus aktiv ist.

3. Lösen Sie den Fensterkontakt aus, indem Sie die beiden Teile voneinander

entfernen. Wenn die Codierung erfolgreich ist, gibt der Gong den ausgewählten Klingelton automatisch wieder. Hinweise:

• Der Codierungsmodus wird nach Abschluss der Codierung automatisch beendet.

• Der Codierungsmodus ist nur für 5 Sekunden aktiv.

• Der Codierungsmodus ist immer nur für einen Empfänger (Gong) und Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) gleichzeitig verfügbar. Wiederholen Sie die oben beschriebene Codierung, wenn Sie mehrere Empfänger/Sender codieren möchten.

• Sie können jedem Sender bei der Codierung einen anderen Klingelton zuordnen und so eine Rufunterscheidung erstellen.

• Einem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) können bis zu 20 Empfänger (Gong) zugeordnet werden. Siehe „Kompatible Produkte“.

• Einem Empfänger (Gong) können bis zu 20 Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) zugeordnet werden. Siehe „Kompatible Produkte“. Codierung löschen: Drücken Sie die Taste „Melodie vorwärts“ für 5 Sekunden, um den Gong auf Werkseinstellungen zurückzusetzen. Wenn der Gong Ding-Dong abspielt und die LED blinkt war das Zurücksetzen erfolgreich. Hinweis: Die Codierung zwischen Gong und Fensterkontakt bleibt solange bestehen, bis Sie die Codierung wie oben beschrieben löschen. Auch wenn Sie die Batterien entfernen. Ansichten Lautstärkeeinstellung/Melodienauswahl Drücken Sie die Taste „Lautstärke“/„Melodie vorwärts/rückwärts“ so oft, bis die gewünschte Lautstärke/Melodie ertönt. Die Lautstärke können Sie jederzeit ändern und ist unabhängig vom zugehörigen Sender. Die zuletzt ausgewählte Lautstärke wird automatisch gespeichert. Sie können weiterhin durch Drücken von „Melodie vorwärts/rückwärts“ verschiedene Klingeltöne abspielen. Dies hat keinen Einfluss auf den gespeicherten Klingelton bei der Codierung zwischen Sender und Empfänger. Montage Wählen Sie einen geeigneten Platz für Gong und Fensterkontakt. Prüfen Sie die gewählten Stellen auf Leitungen bevor Sie Löcher bohren. Tipp: Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen gewählten Montageort. Kleben Sie die beiden Teile des Fensterkontakts auf eine glatte und saubere Oberfläche. Ziehen Sie hierzu die Schutzfolie des Klebebands auf der Rückseite ab. Drücken Sie die Teile mindestens 10 Sekunden an, um eine gute Klebeverbin- dung herzustellen. Achten Sie auf einen maximalen Abstand von 1cm zwischen den beiden Teilen. Hinweise:

• Vermeiden Sie den Einfluss von Sonneneinstrahlung und Wasser (z.B. durch hohe Luftfeuchtigkeit), da das die Klebkraft des Fensterkontakts beeinflussen kann.

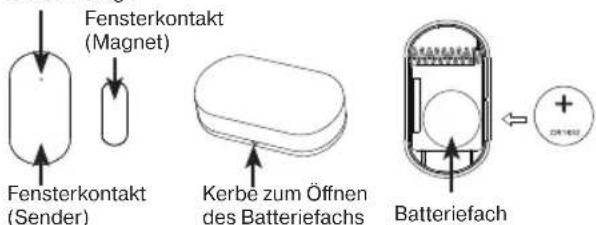

• Es macht keinen Unterschied, ob der Magnet-Teil des Fensterkontakts auf der rechten oder linken Seite des Sende-Teils montiert wird. blaue Anzeige Batteriefach Fensterkontakt (Sender) Kerbe zum Öffnen des Batteriefachs Fensterkontakt (Magnet) ANL_SA-MC08-N04-D.indd 5 19.02.2019 07:27:5976 Fehlersuche Fehlerbe- schreibung Fehlerbehebung Der Gong klingelt nicht

• Überprüfen Sie die Batterien des Empfängers (Gongs) und des Senders (Klingeltaster, Bewegungsmelder, Fensterkontakt). Wechseln Sie die Batterien, wenn notwendig.

• Überprüfen Sie, ob die Entfernung zwischen Empfänger (Gong) und Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) zu groß ist. Verringern Sie die Entfernung um wieder innerhalb der Reichweite zu sein, wenn notwendig.

• Überprüfen Sie, ob der Empfänger (Gong) mit dem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) codiert ist. Codieren Sie Empfänger und Sender wie oben beschrieben, wenn notwendig.

• Überprüfen Sie die Lautstärkeeinstellung des Empfängers (Gong). Erhöhen Sie die Lautstärke, wenn notwendig. Reichweite ist gering

• Überprüfen Sie den Montageuntergrund und die Umgebung. Metalloberflächen können die Reichweite reduzieren. Vermeiden Sie die Montage auf oder in der Nähe von Metall.

• Bauliche Gegebenheiten (z.B. Betonwände oder -decken) können die Reichweite beeinflussen.

• Andere Funkprodukte in der Nähe können die Reich- weite beeinflussen. Ändern Sie den Standort von Empfänger (Gong) und/oder Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) oder des anderen Funkprodukts.

• Überprüfen Sie die Batterien von Empfänger (Gong) und Sender (Klingeltaster, Bewegungsmelder, Fenster- kontakt). Wechseln Sie die Batterien, wenn notwendig. Kompatible Produkte Artikelnummer Typnummer Bezeichnung 0082600103 DB500 + DB50 Funkgong Orchestra Quadrat weiß + Klingeltaster Orchestra weiß 0082610103 DB500AC + DB50 Funkgong Orchestra Quadrat für Steckdose weiß + Klingeltaster Orchestra weiß 0082620103 DB400 + DB50 Funkgong Orchestra Rechteck weiß + Klingeltaster Orchestra weiß 0082630103 DB400AC + DB50 Funkgong Orchestra Rechteck für Steckdose weiß + Klingeltaster Orchestra weiß 0083950103 DB50 Funkklingeltaster Orchestra weiß 0083960103 SA-IR07-NWX03-D Funkbewegungsmelder Orchestra weiß 0083970103 SA-MC08-N04-D Funkfensterkontakt Orchestra weiß 0082650103 B6 (AC) + B6 (DC) + DB50 Funkgong-Set Orchestra Gong Q + Gong Q Steckdose weiß + Klingeltaster weiß 0082640103 B7 (DC)

+ DB50 Funkgong-Set Orchestra Gong Q + Funkbewegungsmelder weiß + Klingeltaster weiß ANL_SA-MC08-N04-D.indd 7 19.02.2019 07:27:598 WEEE-Entsorgungshinweis Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte. Batterie-Entsorgungshinweis Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben! CE-Konformitätserklärung Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp SA-MC08-N04-D der RICHTLINIE 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe unter: www.rev.de unter der entsprechenden Artikel- oder Typnummer. Service Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [e-mail]. Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigern müssen. DE Eine mehrsprachige Version dieser Anleitung finden Sie unter www.rev.de. Alternativ können Sie auch dem nebenstehenden QR-Code folgen. GB You can find a multilingual version of this manual at www.rev.de. Alternatively, you can also follow the QR-code below. FR Une version multilingue de ce manuel vous trouverez sous www.rev.de. Alternativement, vous pouvez suivre le code QR adjacent. ES Una versión multilingüe de este manual se pueden encontrar bajo www.rev.de. Como alternativa, se puede seguir el Código QRadyacente. SI Na voljo je večjezična različica tega priročnika www.rev.de. Lahko pa vidite tudi sosednjo Sledite QR kodi. ANL_SA-MC08-N04-D.indd 8 19.02.2019 07:28:009 General information Please thoroughly read the following operating instructions before placing the device into service and keep for future reference. The bell button is suitable for operation in protected outdoor areas and not in harsh environments. The wireless chime is intended for installation in dry indoor areas (IP20). Notes
