BEDIENUNGSANLEITUNG DB500AC REV

Funk-Gong Orchestra Typ: DB500AC + DB50 REV Ritter GmbH Frankenstr. 1-4 • 63776 Mömbris • Deutschland • www.rev.de E-Mail: [e-mail] •

Service-Telefon: [phone]* *kostenfreie Service-Rufnummer, Mobilfunkpreise abweichend2 Allgemeines Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeltaster ist für den Außenbereich und nicht für den rauen Betrieb geeignet. Der Gong ist für die Montage in trockenen Innenräumen (IP20) vorgesehen. Hinweise

• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.

• Dieses Set besteht aus je einem Sender (Klingeltaster) und einem Empfänger (Gong).

• Dieses Set bietet Ihnen die Möglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung vorzunehmen.

• Dieses Set ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.

• Die Reichweite zwischen Sender und Empfänger beträgt max. 150m im freien Feld. Das Funksignal wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist allerdings abhängig von den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und -decken führen zu einer Verringerung der Reichweite. Verändern Sie ggf. den Standort von Sender und/oder Empfänger.

• Durch Abschirmungen von Metallteilen kann der Empfang stark beeinträchtigt werden, so dass eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den Sender niemals auf Metallflächen.

• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.

• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu reparieren.

• Verwenden Sie nur eine Wandsteckdose, die gut erreichbar ist. So kann der Netzstecker jederzeit schnell gezogen werden. Technische Daten Reichweite Freifeld: max. 150m Frequenz: 433,92MHz Frequenzband: 433,05 – 434,79MHz Max. Sendeleistung: <10mW Gong: 230V~, 50Hz Klingeltaster: Batterie: 1x 12V 23A (im Lieferumfang enthalten) Schutzart: Gong: IP20, nur zur Verwendung in trockenen Innenräumen Klingeltaster: IP55, zur Verwendung im Außenbereich Lautstärke: max. 100dB (5-Stufen regelbar: 4 Lautstärkestufen + Stummschaltung) Anzahl Melodien: 58 Melodien wählbar Standby-Verbrauch: Gong: <5mA Bemessungseingangsstrom: 0,033A Bemessungseingangsleistung: 2,6W Schutzklasse: Gong: Schutzklasse II Klingeltaster: Schutzklasse III (Schutzkleinspannung ) Sicherheitshinweise Batterien

• Eine falsche Polung der Batterien kann das Gerät zerstören.

• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die verschluckt werden können.

• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur Explosion oder zu Feuer führen kann.

• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und kühlen Ort aufbewahren.

• Batterien nicht ins Feuer werfen, nicht öffnen sowie weder selbst löten noch schweißen.

• Batterien nicht kurzschließen. Inbetriebname Gong: Stecken Sie den Gong in eine 230V~-Netzsteckdose. DE3 Klingeltaster: Entfernen Sie die rückseitige Montageplatte indem Sie sie von der Rückseite des Klingeltasters schieben. Öffnen Sie das Batteriefach des Klingeltasters mit dem beiliegenden Schraubenzieher. Entfernen Sie den Isolierstreifen im Batteriefach. Schließen Sie anschließend das Batteriefach wieder. Codierung erstellen/löschen Gong und Klingeltaster dieses Sets wurden bereits werksseitig codiert. Wenn Sie die Codierung erneuern, oder weitere Gongs/Klingeltaster hinzufügen möchten, gehen Sie wie folgt vor. Codierung von Gong und Klingeltaster:

1. Wählen Sie vor der Codierung Ihren bevorzugten Klingelton aus (siehe „Lautstärkeeinstellung/

2. Drücken Sie die Taste „Lautstärke“ am Gong für 5 Sekunden. Sie hören ein Ding-Dong und die LED

fängt an zu blinken, um zu signalisieren, dass der Codierungsmodus aktiv ist.

3. Drücken Sie den Klingeltaster während des Blinkens um ein Signal an den Gong zu senden. Wenn die

Codierung erfolgreich ist, gibt der Gong den ausgewählten Klingelton automatisch wieder. Hinweise:

• Der Codierungsmodus wird nach Abschluss der Codierung automatisch beendet.

• Der Codierungsmodus ist nur für 5 Sekunden aktiv.

• Der Codierungsmodus ist immer nur für einen Empfänger (Gong) und Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) gleichzeitig verfügbar. Wiederholen Sie die oben beschriebene Codierung, wenn Sie mehrere Empfänger/Sender codieren möchten.

• Sie können jedem Sender bei der Codierung einen anderen Klingelton zuordnen und so eine Rufunterscheidung erstellen.

• Einem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) können bis zu 20 Empfänger (Gong) zugeordnet werden. Siehe „Kompatible Produkte“.

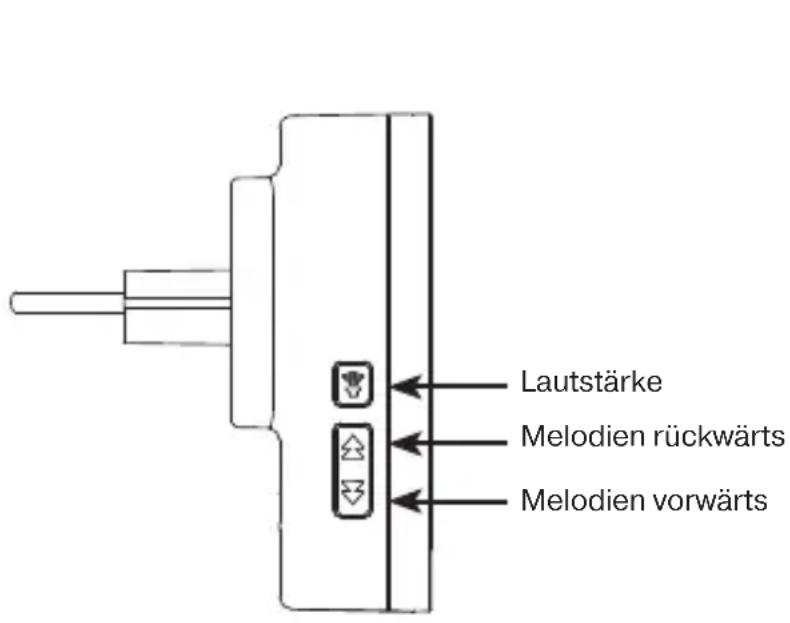

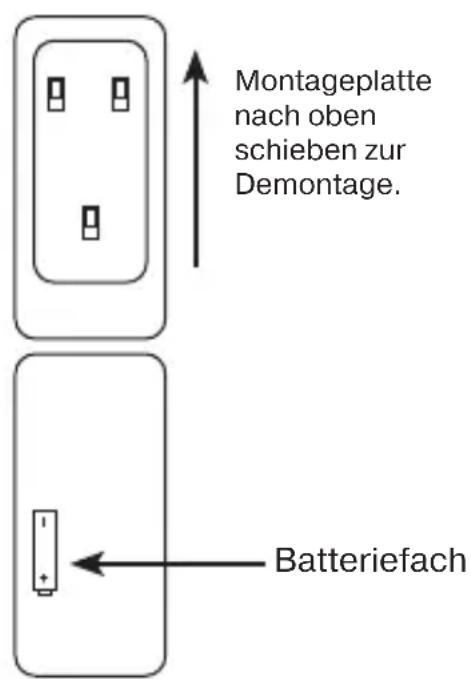

• Einem Empfänger (Gong) können bis zu 20 Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) zugeordnet werden. Siehe „Kompatible Produkte“. Codierung löschen: Drücken Sie die Taste „Melodie vorwärts“ für 5 Sekunden, um den Gong auf Werkseinstellungen zurückzusetzen. Wenn der Gong Ding-Dong abspielt und die LED blinkt, war das Zurücksetzen erfolgreich. Alle Codierungen werden gelöscht. Hinweis: Die Codierung zwischen Gong und Klingeltaster bleibt solange bestehen, bis Sie die Codierung wie oben beschrieben löschen. Auch wenn Sie die Batterien entfernen, oder den Stecker ziehen. Lautstärke Melodien rückwärts Melodien vorwärts Gong Seitenansicht Montageplatte nach oben schieben zur Demontage. Batteriefach Klingeltaster Rückansicht4 Montage Wählen Sie einen geeigneten Platz für Gong und Klingeltaster. Prüfen Sie die gewählten Stellen auf Leitungen bevor Sie Löcher bohren. Tipp: Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen gewählten Montageort. Gong: Stecken Sie den Gong in eine 230V~-Wandsteckdose. Die empfohlene Montagehöhe beträgt 1,1m. Klingeltaster: Montieren Sie die Montageplatte mit den beigelegten Schrauben. Schieben Sie den Klingeltaster auf die Montageplatte, oder verwenden Sie das beiliegende doppelseitige Klebeband für die Montage. Fehlersuche Fehlerbeschreibung Fehlerbehebung Der Gong klingelt nicht

• Überprüfen Sie die Batterien des Empfängers (Gongs) und des Senders (Klingeltaster, Bewegungsmelder, Fensterkontakt). Wechseln Sie die Batterien, wenn notwendig.

• Überprüfen Sie, ob der Empfänger (Gongs) nicht richtig in die Netzsteckdose eingesteckt ist. Stecken Sie Ihn korrekt ein, wenn notwendig.

• Überprüfen Sie,ob die Entfernung zwischen Empfänger (Gong) und Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) zu groß ist. Verringern Sie die Entfernung um wieder innerhalb der Reichweite zu sein, wenn notwendig.

• Überprüfen Sie, ob der Empfänger (Gong) mit dem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) codiert ist. Codieren Sie Empfänger und Sender wie oben beschrieben, wenn notwendig.

• Überprüfen Sie die Lautstärkeeinstellung des Empfängers (Gong). Erhöhen Sie die Lautstärke, wenn notwendig. Reichweite ist gering • Überprüfen Sie den Montageuntergrund und die Umgebung. Metalloberflächen können die Reichweite reduzieren. Vermeiden Sie die Montage auf oder in der Nähe von Metall.

• Bauliche Gegebenheiten (z.B. Betonwände oder -decken) können die Reichweite beeinflussen.

• Andere Funkprodukte in der Nähe können die Reichweite beeinflussen. Ändern Sie den Standort von Empfänger (Gong) und/oder Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) oder des anderen Funkprodukts.

• Überprüfen Sie die Batterien von Empfänger (Gong) und Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt). Wechseln Sie die Batterien, wenn notwendig. Lautstärkeeinstellung/Melodienauswahl Drücken Sie die Taste „Lautstärke“/„Melodie vorwärts/rückwärts“ so oft, bis die gewünschte Lautstärke/Melodie ertönt. Die Lautstärke können Sie jederzeit ändern und ist unabhängig vom zugehörigen Sender. Die zuletzt ausgewählte Lautstärke wird automatisch gespeichert. Sie können weiterhin durch Drücken von „Melodie vorwärts/rückwärts“ verschiedene Klingeltöne abspielen. Dies hat keinen Einfluss auf den gespeicherten Klingelton bei der Codierung zwischen Sender und Empfänger.5 WEEE-Entsorgungshinweis Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte. Batterie-Entsorgungshinweis Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben! CE-Konformitätserklärung Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp DB500AC + DB50 der RICHTLINIE 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe unter: www.rev.de unter der entsprechenden Artikel- oder Typnummer. Service Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [e-mail]. Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigern müssen. Kompatible Produkte Artikelnummer Typnummer Bezeichnung 0082600103 DB500 + DB50 Funkgong Orchestra Quadrat weiß + Klingeltaster Orchestra weiß 0082610103 DB500AC + DB50 Funkgong Orchestra Quadrat für Steckdose weiß + Klingeltaster Orchestra weiß 0082620103 DB400 + DB50 Funkgong Orchestra Rechteck weiß + Klingeltaster Orchestra weiß 0082630103 DB400AC + DB50 Funkgong Orchestra Rechteck für Steckdose weiß + Klingeltaster Orchestra weiß 0083950103 DB50 Funkklingeltaster Orchestra weiß 0083960103 SA-IR07-NWX03-D Funkbewegungsmelder Orchestra weiß 0083970103 SA-MC08-N04-D Funkfensterkontakt Orchestra weiß 0082650103 B6 (AC) + B6 (DC) + DB50 Funkgong-Set Orchestra Gong Q + Gong Q Steckdose weiß + Klingeltaster weiß 0082640103 B7 (DC)
