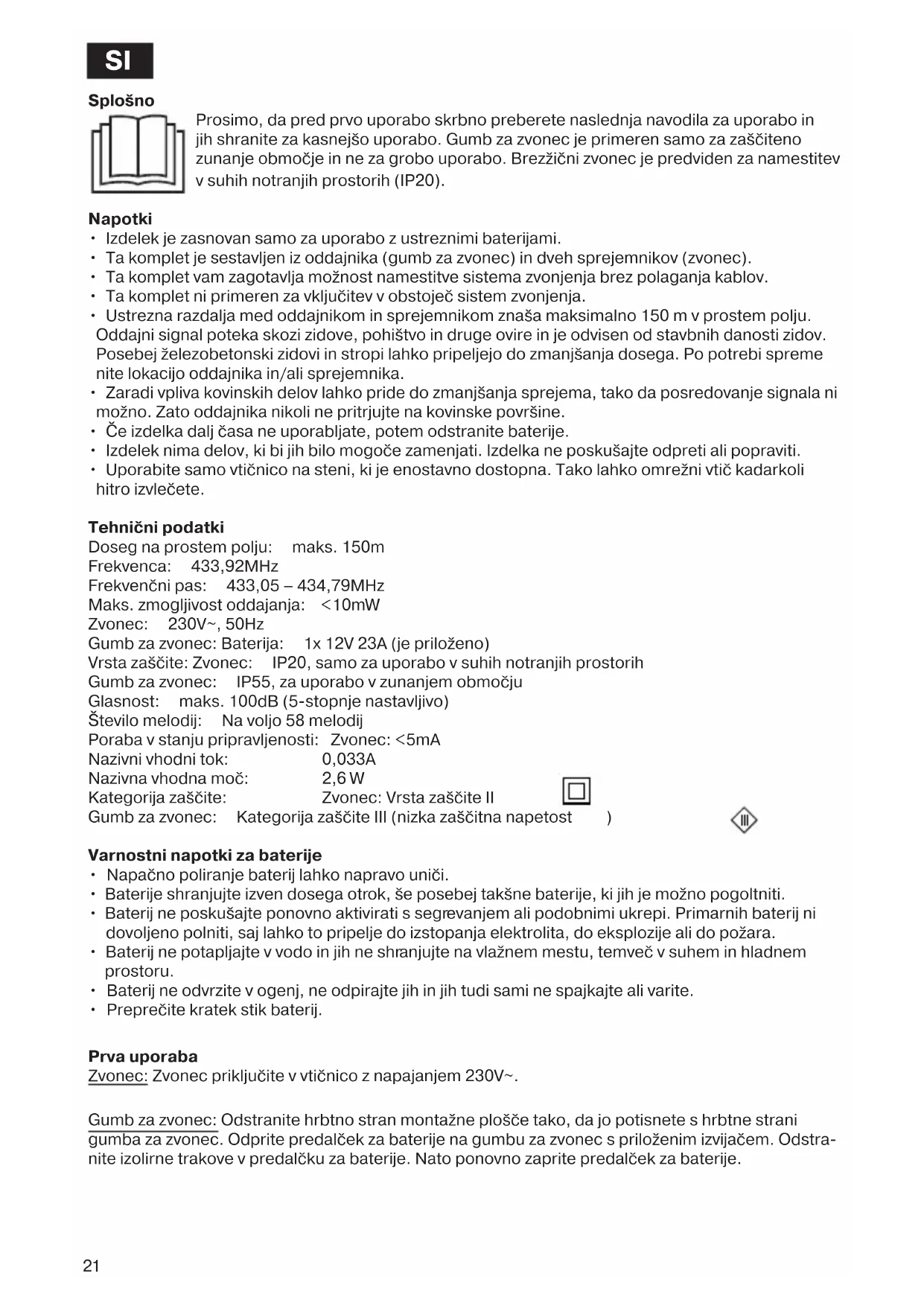

NAVODILA ZA UPORABO DB500AC REV

Prosimo, da pred prvo uporabo skrbno preberete naslednja navodila za uporabo in jih shranite za kasnejšo uporabo. Gumb za zvonec je primeren samo za zaščiteno zunanje območje in ne za grobo uporabo. Brezžični zvonec je predviden za namestitev v suhih notranjih prostorih (IP20).

Napotki

• Izdelek je zasnovan samo za uporabo z ustreznimi baterijami.
  • Ta komplet je sestavljen iz oddajnika (gumb za zvonec) in dveh sprejemnikov (zvonec).
  • Ta komplet vam zagotavlja možnost namestitve sistema zvonjenja brez polaganja kablov.
  • Ta komplet ni primeren za vključitev v obstoječ sistem zvonjenja.
• Ustrezna razdalja med oddajnikom in sprejemnikom znaša maksimalno 150 m v prostem polju. Oddajni signal poteka skozi zidove, pohištvo in druge ovire in je odvisen od stavbnih danosti zidov. Posebej železobetonski zidovi in stropi lahko pripeljejo do zmanjšanja dosega. Po potrebi spreme nite lokacijo oddajnika in/ali sprejemnika.
• Zaradi vpliva kovinskih delov lahko pride do zmanjšanja sprejema, tako da posredovanje signala ni možno. Zato oddajnika nikoli ne pritrjujte na kovinske površine.
• Če izdelka dalj časa ne uporabljate, potem odstranite baterije.
• Izdelek nima delov, ki bi jih bilo mogoče zamenjati. Izdelka ne poskušajte odpreti ali popraviti.
• Uporabite samo vtičnico na steni, ki je enostavno dostopna. Tako lahko omrežni vtič kadarkoli hitro izvlečete.

Tehnični podatki

Doseg na prostem polju: maks. 150m

Frekvenca: 433,92MHz

Frekvenčni pas: 433,05 – 434,79MHz

Maks. zmogljivost oddajanja: <10mW

Zvonec: 230V\~, 50Hz

Gumb za zvonec: Baterija: 1x 12V 23A (je priloženo)

Vrsta zaščite: Zvonec: IP20, samo za uporabo v suhih notranjih prostorih

Gumb za zvonec: IP55, za uporabo v zunanjem območju

Glasnost: maks. 100dB (5-stopnje nastavljivo)

Število melodij: Na voljo 58 melodij

Poraba v stanju pripravljenosti: Zvonec: <5mA

Nazivni vhodni tok: 0,033A

Nazivna vhodna moč: 2,6 W

Kategorija zaščite: Zvonec: Vrsta zaščite II

Gumb za zvonec: Kategorija zaščite III (nizka zaščitna napetost )

Varnostni napotki za baterije

• Napačno poliranje baterij lahko napravo uniči.
• Baterije shranjujte izven dosega otrok, še posebej takšne baterije, ki jih je možno pogoltniti.
• Baterij ne poskušajte ponovno aktivirati s segrevanjem ali podobnimi ukrepi. Primarnih baterij ni dovoljeno polniti, saj lahko to pripelje do izstopanja elektrolita, do eksplozije ali do požara.
• Baterij ne potapljajte v vodo in jih ne shranjujte na vlažnem mestu, temveč v suhem in hladnem prostoru.
• Baterij ne odvrzite v ogenj, ne odpirajte jih in jih tudi sami ne spajkajte ali varite.
• Preprečite kratek stik baterij.

Prva uporaba

Zvonec: Zvonec priključite v vtičnico z napajanjem 230V\~.

Gumb za zvonec: Odstranite hrbtno stran montažne plošče tako, da jo potisnete s hrbtne strani gumba za zvonec. Odprite predalček za baterije na gumbu za zvonec s priloženim izvijačem. Odstra-nite izolirne trakove v predalčku za baterije. Nato ponovno zaprite predalček za baterije.

Priprava/brisanje kodiranje

Zvonec in gumb za zvonec tega kompleta sta že tovarniško kodirana. Če kodiranje obnovite ali pa želite dodati dodatne zvonce/gumbe za zvonec, potem ravnajte, kot je navedeno.

Kodiranje zvonca in gumba za zvonec:

1. Pred kodiranjem izberite vašo želeno melodijo zvonjenja (glejte „nastavitev glasnosti/izbira melodije“).
2. Za 5 sekund pritisnite tipko „Glasnost“ na zvoncu. Zaslišali boste ding-dong in LED lučka bo začela utripati, da tako sporoči aktiviranje načina kodiranja.
   3.Pritisnite na gumb za zvonec, da pošljete signal do zvonca. Če je kodiranje uspešno, potem bo zvonec samodejno predvajal izbrano melodijo zvonjenja.

Napotki:

• Način kodiranja se samodejno zaključi po zaključku kodiranja.
• Način kodiranja je aktiviran samo za 5 sekund.
• Način kodiranja je vedno hkrati na voljo za en sprejemnik (zvonec) in en oddajnik (gumb za zvonec, detektor gibanja, kontakt za okna). Ponovite zgoraj opisano kodiranje, kadar želite kodirati več sprejemnikov/oddajnikov.
• Vsakemu oddajniku lahko pri kodiranju določite drugo melodijo zvonjenja in tako ustvarite razlikovanje klicanja.

- Enemu oddajniku (gumb za zvonjenje, detektor gibanja, kontakt za okna) lahko dodelite do 20 sprejemnikov (zvoncev). Glejte „združljivi izdelki“.

- Enemu sprejemniku (zvonec) lahko dodelite do 20 oddajnikov (gumb za zvonec, detektor gibanja, kontakt za zvonec). Glejte „združljivi izdelki“.

Brisanje kodiranja:

Pritisnite tipko „melodija naprej“ za 5 sekund, da zvonec ponastavite na tovarniške nastavitve. Ko zvonec predvaja ding-dong in utripa LED lučka je bila ponastavitev uspešno izvedena. Vsa kodiranja bodo izbrisana.

Opomba: Kodiranje med zvoncem in gumbom za zvonec ostane tako dolgo ohranjeno, dokler kodiranja ne izbrišete kot je zgoraj opisano. Tudi, će odstranite baterije.

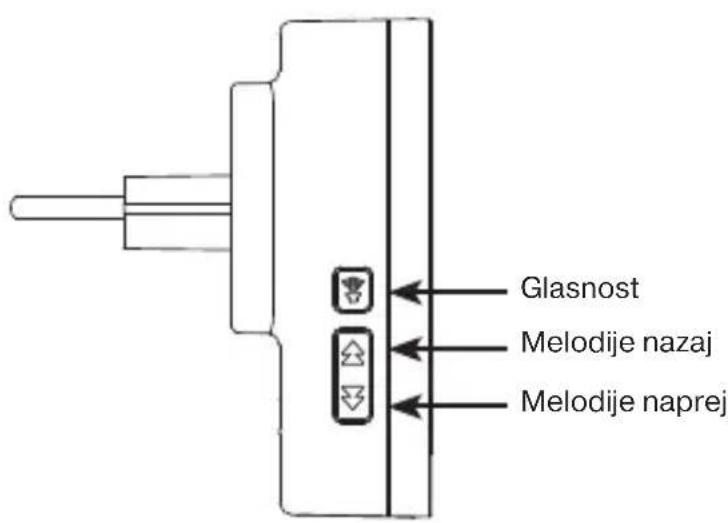

Stranski pogled na zvonec

Glasnost Melodije nazaj Melodije naprej

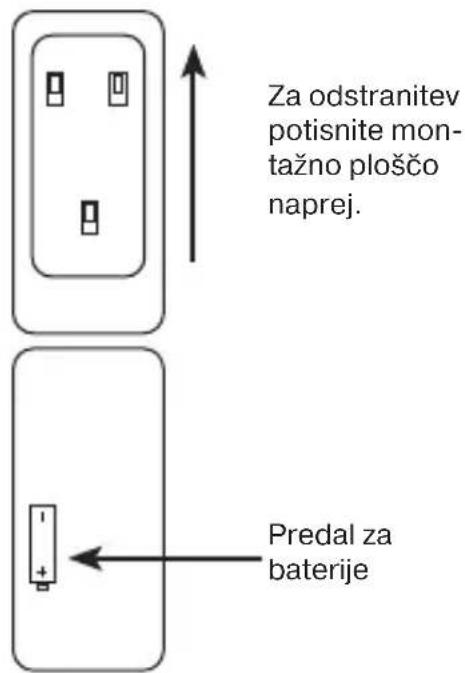

Gumb za zvonec hrbtni pogled

Za odstranitev potisnite montažno ploščo naprej. Predal za baterije

Nastavitev glasnosti / izbira melodije

Pritisnite tipko „glasnost“ / „melodija naprej/nazaj“ tako dolgo dokler se ne oglasi želena glasnost/melodija.

Glasnost lahko vedno spreminjate in je neodvisna od pripadajočega oddajnika. Nazadnje izbrana glasnost bo samodejno shranjena. Tako lahko še naprej s pritiskom tipke „melodija naprej/nazaj“ predvajate različne melodije zvonjenja. To ne vpliva na shranjeno melodijo zvonjenja pri kodiranju med oddajnikom in sprejemnikom.

Namestitev

Izberite ustrezno mesto za zvonec in za gumb za zvonec. Pred vrtanjem lukenj preverite izbrana mesta in napeljave.

Namig: Pred dokončno namestitvijo testirajte želene funkcije na predvidenem kraju namestitve.

Zvonec: Zvonec priključite v stensko vtičnico z napajanjem 230V\~. Priporočena višina za namestitev znaša 1,1 m.

Gumb za zvonec: Ploščo za namestitev pritrdite s priloženimi vijaki. Gumb za zvonec potisnite na ploščo za namestitev ali uporabite priložen obojestranski lepilni trak za namestitev.

Iskanje napak

Opis napak Odpravljanje napak

Zvonec na zvoni • Preverite baterije sprejemnika (zvonca) in oddajnika (gumb za zvonec, detektor gibanja, kontakt za okna). Če je potrebno baterije zamenjajte.Preverite razdaljo med sprejemnikom (zvoncem) in oddajnikom (gumb za zvonec, detektor gibanja, kontakt za okna), da ta ni prevelika. Zmanjšajte razdaljo, da ponovno zagotovite doseg, če je to potrebno.Preverite, ali je sprejemnik (zvonec) kodiran z oddajnikom (gumb za zvonec, detektor gibanja, kontakt za okna). Kodirajte sprejemnik in oddajnik kot je zgoraj navedeno, če je to potrebno.Preverite nastavitev glasnosti sprejemnika (zvonca). Po potrebi zvišajte glasnost.

Doseg je majhen • Preverite podlago za namestitev in okolico. Kovinske površine lahko zmanjšajo doseg. Namestitve ne izvajajte na ali v bližino kovin.Gradbene danosti (npr. betonske stene ali stropi) lahko vplivajo na doseg.Drugi brezžični izdelki v bližini lahko vplivajo na doseg. Spremenite lokacijo sprejemnika (zvonca) in/ali oddajnika (gumb za zvonec, detektor gibanja, kontakt za okna) ali drugega brezžičnega izdelka.Preverite baterije sprejemnika (zvonca) in oddajnika (gumb za zvonec, detektor gibanja, kontakt za okna). Če je potrebno baterije zamenjajte.

Združljivi izdelki

Številka artikla Številka tipa Opis
0082600103 DB50	0 + DB50 Brezžični zvonec	Orchestra Quadrat bel+ gumb za zvonec Orchestra bel
0082610103 DB50	0AC + DB50 Brezžični zvonec	Orchestra Quadrat za vtičnico bel+ gumb za zvonec Orchestra bel
0082620103 DB40	0 + DB50 Brezžični zvonec	Orchestra Rechteck bel+ gumb za zvonec Orchestra bel
0082630103 DB40	0AC + DB50 Brezžični zvonec	Orchestra Rechteck za vtičnico bel+ gumb za zvonec Orchestra bel
0083950103 DB50	Brezžični gumb za zvonec	Orchestra bel
0083960103 SA-IR	07-NWX03-D Brezžični detektor gibanja	Orchestra bel
0083970103 SA-M	C08-N04-D Brezžični kontakt za okna	Orchestra bel
0082650103 B6 (AC) + B6 (DC)+ DB50		Komplet brezžičnega zvonca Orchestra zvonec Q + zvonec Q vtičnica bela + gumb za zvonec bel
0082640103 B7 (DC)+ SA-IR07-NWX03-D+ DB50		Komplet brezžičnega zvonca Orchestra zvonec Q + detektor gibanja bel + gumb za zvonec bel

WEEE-navodila za ravnanje z odpadno električno in elektronsko opremo

V skladu s predpisom Evropske Unije, odpadne električne in elektronske opreme ne smemo odlagati med nesortirane odpadke. Simbol smetnjaka na kolesih prikazuje nujnost ločenega zbiranja odpadkov. Pomagajte tudi vi varovati okolje in poskrbite, da boste naprave, ki jih ne potrebujete več, odložili na za to predvidene sisteme ločevanja odpadkov. DIREKTIVA 2012/19/EU EVROPSKEGA PARLAMENTA IN SVETA z dne 4. julija 2012o odpadni električni in elektronski opremi (OEEO)

Napotek glede odlaganja baterij med odpadke

Baterije in akumulatorji ne smejo med gospodinjske odpadke. Vsak uporabnik je zakonsko dolžan vse baterije in akumulatorje, ne glede na to ali vsebujejo škodljive snovi ali ne, oddati na zbirno mesto njegove občine/njegovega dela mesta ali v trgovino, da se lahko odvedejo okolju prijaznemu odstranjevanju odpadkov. Baterije in akumulatorje oddajte le v izpraznjenem stanju!

CE izjava o skladnosti

REV Ritter GmbH potrjuje, da je tip radijske opreme DB500AC + DB50 skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.rev.de
