MANUAL DE USUARIO DB500AC REV

+ DB50 Set carillon radio Orchestra Carillon Q + détecteur de mouvement blanc + bouton d‘appel blanc17 Generalidades Por favor, lea el siguiente manual de instrucciones antes de usar el dispositivo y consérvelo para futuras consultas. El pulsador de timbre está diseñado para entornos exteriores protegidos y no para su funcionamiento a la intemperie. El gong inalámbrico está diseñado para ser instalado en interiores secos (IP20). Avisos

• El gong inalámbrico está diseñado exclusivamente para funcionar con las baterías adecuadas.

• Este set de gong inalámbrico está formado por un emisor y un receptor.

• En combinación con un receptor (gong), el detector de movimiento le ofrece la oportunidad de configurar un sistema de timbre sin cableado.

• Este set no está indicado para ser integrado en un timbre ya instalado.

• El alcance entre el emisor y el receptor es de máx. 100m en campo abierto. La señal de radio se transmite a través de paredes, muros, muebles y otros obstáculos, pero dependiendo de las condiciones estructurales: las paredes, especialmente las de hormigón armado, los acristalamientos de aislamiento térmico y los techos provocan una reducción del alcance.

• Los apantallamientos causados por piezas metálicas pueden perjudicar gravemente la recepción, por lo que la señal dejará de transmitirse. Por esta razón, nunca pegue el emisor a superficies metálicas.

• Retire las pilas cuando no vaya a utilizar el producto durante un largo periodo de tiempo.

• El producto no lleva piezas que deban ser cambiadas. No intente abrir el producto ni repararlo por su cuenta. Datos técnicos Alcance en campo abierto: max. 150m Frecuencia: 433,92MHz Banda de frecuencia: 433,05 – 434,79MHz Potencia de transmisión máx.: <10mW Baterías: Receptor: 3x 1,5V AA (no incluidas) Emisor: 1x 12V 23A (incluidas) Categoría de protección: Receptor: IP20 (sólo para uso en interiores secos) Emisor: IP55 (uso en exteriores protegidos) Volumen: 100dB (5 pasos ajustables) Numero de melodias: 58 melodías a elección El consumo de espera: Receptor: <5mA Corriente nominal de entrada: 0,033A Potencia nominal de entrada: 2,6 W clase de protección: Receptor: Clase de protección II Emisor: Clase de protección III (Baja tensión de protección ) Avisos de seguridad para las baterías

• La polaridad incorrecta de las baterías puede destruir el aparato.

• No guarde las pilas al alcance de los niños, especialmente aquellas que por su tamaño puedan ingerirse.

• o intente reactivar las pilas calentándolas o usando medidas similares. No intente cargar las baterías primarias ya que hacerlo puede provocar fugas del electrolito, explosiones o incendios.

• No sumerja las pilas en agua y guárdelas en un lugar seco y fresco, nunca en un lugar expuesto a la humedad.

• No tire las pilas al fuego, ni las abra, ni las suelde usted mismo. No cortocircuite las baterías. Puesta en funcionamiento Altavoz: Conecte el altavoz a una toma de corriente de 230V~. Botón del timbre: Retire la placa de montaje posterior deslizándola desde la parte posterior del botón del timbre (ver ilustración derecha). Abra el compartimento de la pila del botón del timbre con el destornillador adjunto. Retire las cintas aislantes del compartimento de la pila. A continuación vuelva a cerrar el compartimento de la pila. ES18 Crear/borrar la codificación El altavoz y el timbre de este set se suministran codificados de fábrica. Si desea renovar la codificación o añadir otros altavoces/timbres, proceda tal y como se describe. Codificación del altavoz y el timbre:

1. Antes de la codificación elija el tono del timbre que prefiera (ver «Configuración del volumen /

Selección de melodía»).

2. Pulse el botón «Volumen» del altavoz durante 5 segundos. Escuchará un «din don» y el LED

comenzará a parpadear para señalizar que se ha activado el modo de codificación.

3. Pulse el botón del timbre para enviar una señal al altavoz. Si la codificación se realiza correctamente,

el altavoz reproducirá automáticamente el tono del timbre seleccionado. Observaciones:

• El modo de codificación finaliza automáticamente tras concluir la codificación.

• El modo de codificación solo está activo durante 5 segundos.

• El modo de codificación siempre está activo únicamente para el receptor (altavoz) y el emisor (botón del timbre, sensor de movimientos, contacto de ventana) al mismo tiempo.Repita la codificación arriba descrita si desea codificar varios receptores/emisores.

• En la codificación puede asignar otro tono de timbre a cualquier emisor y crear una diferenciación.

• A un emisor (botón del timbre, sensor de movimientos, contacto de ventana) pueden asignarsehasta 20 receptores (altavoces). Ver «Productos compatibles».

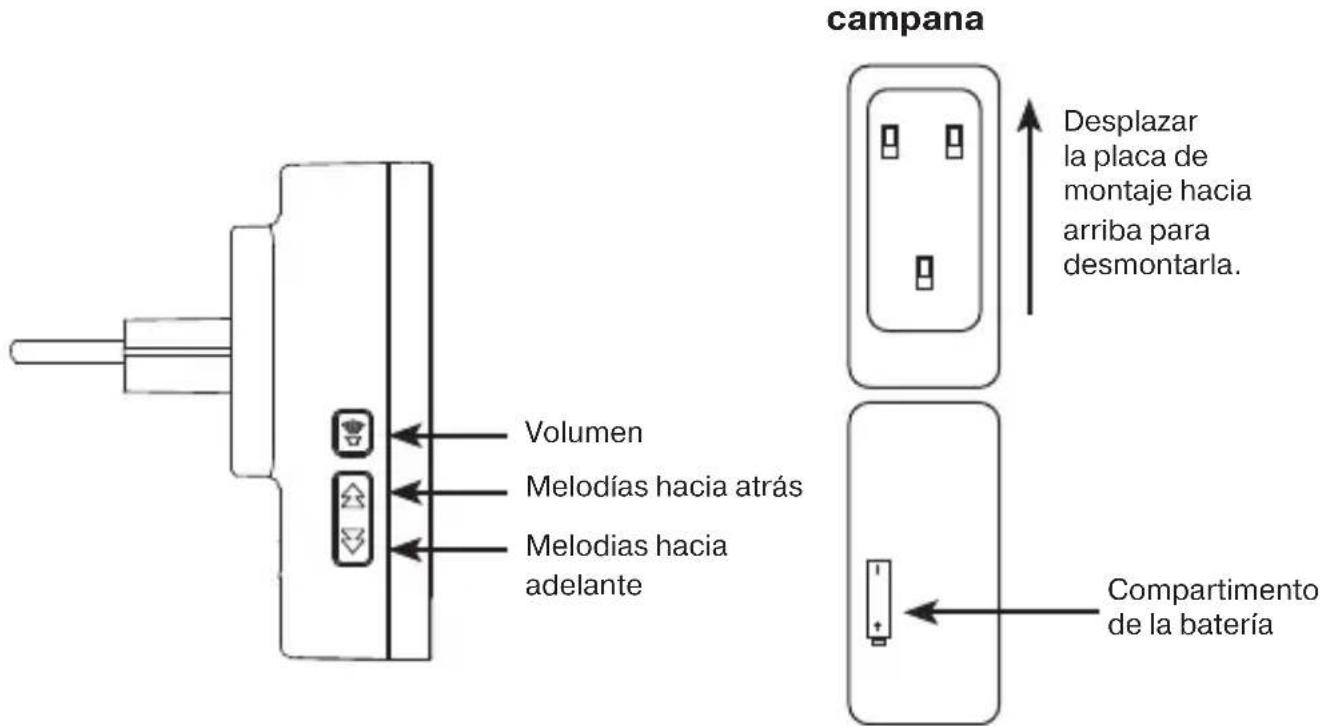

• A un receptor (altavoz) pueden asignarse hasta 20 emisores (botón del timbre, sensor de movimientos, contacto de ventana). Ver «Productos compatibles». Borrar la codificación: Pulse el botón «Melodía adelante» del altavoz durante 5 segundos para restablecer los valores de fábrica del altavoz. Si el altavoz reproduce el din don y el LED parpadea, los valores se habrán restablecido correctamente. Indicación: La codificación entre el altavoz y el contacto de ventana se mantienehasta que se borra la codificación de la manera descrita anteriormente. También si retira las pilas. Vista lateral de gong Vista trasera del boton de campana Volumen Melodías hacia atrás Melodias hacia adelante Desplazar la placa de montaje hacia arriba para desmontarla. Compartimento de la batería19 Instalación Elija un lugar adecuado para instalar el altavoz y el timbre. Compruebe las conexiones eléctricas de las posiciones seleccionadas antes de perforar los agujeros. Consejo: Compruebe la función deseada antes del montaje final en el lugar de instalación elegido. Altavoz: Conecte el altavoz a una toma de corriente de 230V~. La altura recomendada a la que debe instalarse es de 1,1 m. Botón del timbre: Instale la placa de montaje con los tornillos suministrados. Deslice el botón del timbre en la placa de montaje o utilice la cinta adhesiva de doble cara suministrada para el montaje. Detección de problemas Descripción del problema Solución de problemas El altavoz no suena • Revise las pilas del receptor (altavoz) y del emisor (botón del timbre, sensor de movimientos, contacto de ventana). Cambie las pilas si es necesario.

• Compruebe si la distancia entre el receptor (altavoz) y el emisor (botón del timbre, sensor de movimientos, contacto de ventana) es demasiado grande. Si es necesario, reduzca la distancia para mantenerse dentro del rango de alcance.

• Compruebe si el receptor (altavoz) está codificado para el emisor (botón del timbre, sensor de movimientos, contacto de ventana). Si es necesario, codifique el receptor y el emisor tal y como se describe arriba.

• Compruebe los ajustes de volumen del receptor (altavoz). Suba el volumen si es necesario. Campo de acción muy reducido

• Compruebe la superficie de montaje y el entorno. Las superficies de metal pueden reducir el rango de alcance. Evite el montaje encima o cerca de metales.

• Las condiciones estructurales (por ej. muros o techos de hormi- gón) pueden influir en el rango de alcance.

• Otros dispositivos inalámbricos que se encuentren cerca pueden influir en el rango de alcance. Modifique la posición del receptor (altavoz) y/o del emisor (botón del timbre, sensor de movimientos, contacto de ventana) o del otro dispositivo inalámbrico.

• Revise las pilas del receptor (altavoz) y del emisor (botón del timbre, sensor de movimientos, contacto de ventana). Cambie las pilas si es necesario. Configuración del volumen/Selección de melodía Mantenga pulsado el botón «Volumen» / «Melodía adelante/atrás» hasta que suene el volumen / la melodía que desea seleccionar. Puede modificar el volumen en cualquier momento independientemente del emisor asociado. El último volumen seleccionado se almacena automáticamente. Pulsando «Melodía adelante/atrás» puede continuar reproduciendo diferentes tonos de timbre. Esto no influye en el tono de timbre almacenado en la codificación entre el emisor y el receptor.20 Aviso de eliminación RAEE Según la normativa europea, los aparatos eléctricos y electrónicos usados ya no se pueden eliminar como residuos sin clasificar. El símbolo del contenedor con ruedas indica la necesidad de recogida selectiva. Usted también puede ayudar a proteger el medio ambiente y, si ya no utiliza este dispositivo, asegúrese de destinarlo a los sistemas de recogida selectiva previstos a tal efecto. DIRECTIVA 2012/19/UE DEL PARLAMENTO EUROPEO Y DEL CONSEJO de 4 de julio de 2012 sobre residuos de aparatos eléctricos y electrónicos. Información sobre eliminación de baterías Las pilas y baterías recargables no deben desecharse con la basura doméstica. Todos los consumidores están obligados legalmente a desechar todas las pilas y baterías recargables, contengan o no sustancias nocivas, en un punto de recogida de su municipio/ distrito o en comercios, de forma que puedan desecharse de forma respetuosa con el medio ambiente. ¡Las baterías y pilas recargables sólo deben eliminarse totalmente descargadas! Declaración de conformidad CE Por la presente, REV Ritter GmbH declara que el sistema de radio DB500AC + DB50 cumple con la DIRECTIVA 2014/53/UE. Acceso a la Declaración de Conformidad CE completa: En www.rev.de indicando el número de artículo o tipo correspondiente Productos compatibles número de artículo número de tipo designación 0082600103 DB500 + DB50 „Altavoz inalámbrico Orchestra cuadrado en blanco + Botón del timbre Orchestra en blanco“ 0082610103 DB500AC + DB50 „Altavoz inalámbrico Orchestra cuadrado para enchufe en blanco + Botón del timbre Orchestra en blanco“ 0082620103 DB400 + DB50 „Altavoz inalámbrico rectangular en blanco + Botón del timbre Orchestra en blanco“ 0082630103 DB400AC + DB50 „Altavoz inalámbrico Orchestra rectangular para enchufe en blanco + Botón del timbre Orchestra en blanco“ 0083950103 DB50 Botón del timbre inalámbrico Orchestra en blanco 0083960103 SA-IR07-NWX03-D Sensor de movimientos inalámbrico Orchestra en blanco 0083970103 SA-MC08-N04-D Contacto de ventana inalámbrico Orchestra en blanco 0082650103 B6 (AC) + B6 (DC) + DB50 „Set de altavoz inalámbrico Orchestra Gong Q + Gong Q para enchufe en blanco + Botón del timbre en blanco“ 0082640103 B7 (DC)
