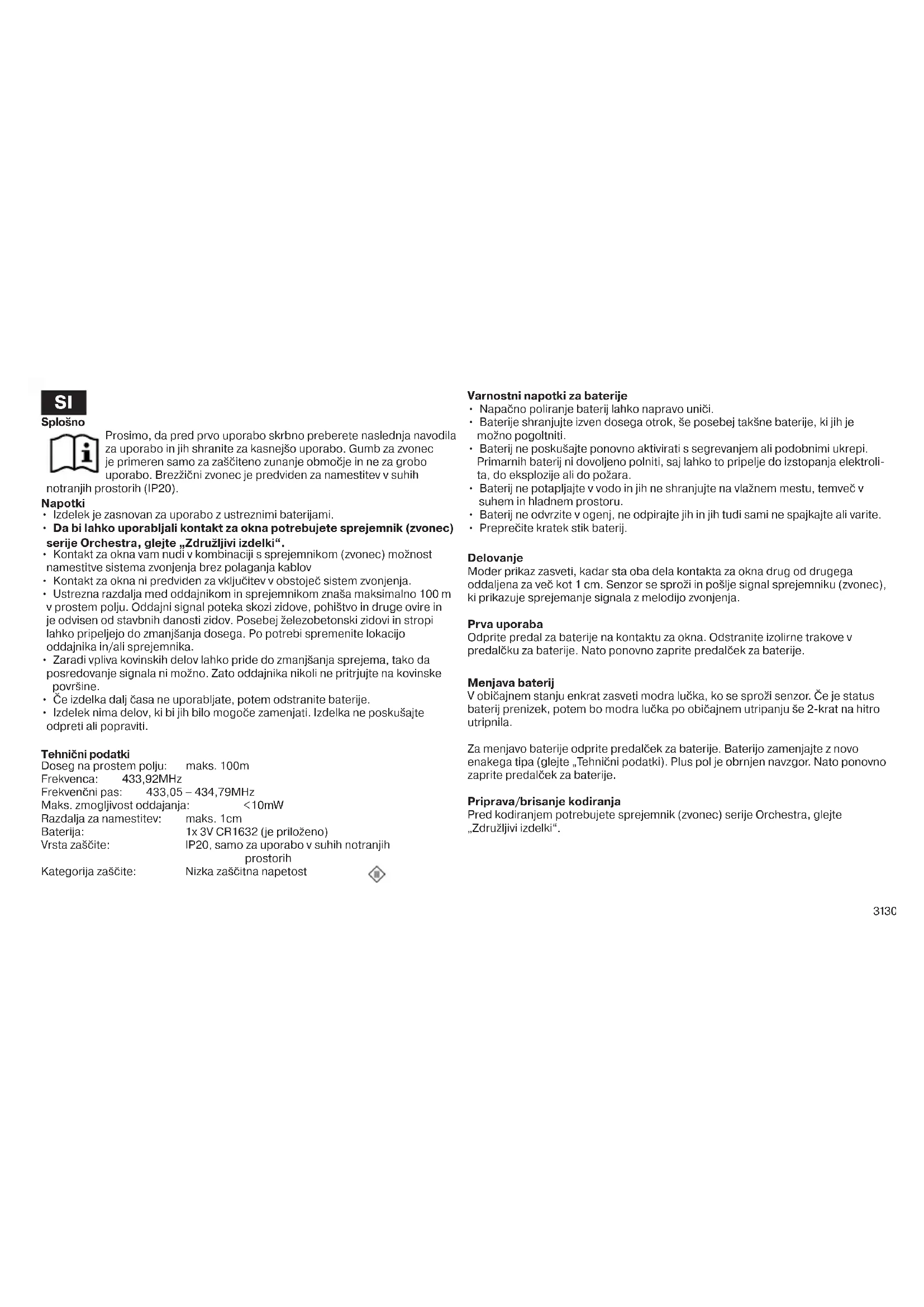

NAVODILA ZA UPORABO SAMC08N04D REV

Prosimo, da pred prvo uporabo skrbno preberete naslednja navodila za uporabo in jih shranite za kasnejšo uporabo. Gumb za zvonec je primeren samo za zaščiteno zunanje območje in ne za grobo uporabo. Brezžični zvonec je predviđen za namestitev v suhlh

notranjih prostorih (IP20).

Napotki

• Izdelek je zasnovan za uporabo z ustreznimi baterijami.
• Da bi lahko uporabljali kontakt za okna potrebujete sprejemnik (zvonec) serije Orchestra, glejte „Združljivi izdelki“.
• Kontakt za okna vam nudi v kombinaciji s sprejemnikom (zvonec) možnost namestitve sistema zvonjenja brez polaganja kablov
• Kontakt za okna ni predviden za vključitev v obstoječ sistem zvonjenja.
• Ustrezna razdalja med oddajnikom in sprejemnikom znaša maksimalno 100 m v prostem polju. Oddajni signal poteka skozi zidove, pohištvo in druge ovire in je odvisen od stavbnih danosti zidov. Posebej železobetonski zidovi in stropi lahko pripeljejo do zmanjšanja dosega. Po potrebi spremenite lokacijo oddajnika in/ali sprejemnika.
• Zaradi vpliva kovinskih delov lahko pride do zmanjšanja sprejema, tako da posredovanje signala ni možno. Zato oddajnika nikoli ne pritrjujte na kovinske površine.
• Če izdelka dalj časa ne uporabljate, potem odstranite baterije.
• Izdelek nima delov, ki bi jih bilo mogoče zamenjati. Izdelka ne poskušajte odpreti ali popraviti.

Tehnični podatki

Doseg na prostem polju: maks. 100m

Frekvenca: 433,92MHz

Frekvenčni pas: 433,05 – 434,79MHz

Maks. zmogljivost oddajanja: <10mW

Razdalja za namestitev: maks. 1cm

Baterija: 1x 3V CR1632 (je priloženo)

Vrsta zaščite: IP20, samo za uporabo v suhih notranjih

prostorih

Kategorija zaščite: Nizka zaščitna napetost

Varnostni napotki za baterije

• Napačno poliranje baterij lahko napravo uniči.
• Baterije shranjujte izven dosega otrok, še posebej takšne baterije, ki jih je možno pogoltniti.
• Baterij ne poskušajte ponovno aktivirati s segrevanjem ali podobnimi ukrepi. Primarnih baterij ni dovoljeno polniti, saj lahko to pripelje do izstopanja elektrolita, do eksplozije ali do požara.
• Baterij ne potapljajte v vodo in jih ne shranjujte na vlažnem mestu, temveč v suhem in hladnem prostoru.
• Baterij ne odvrzite v ogenj, ne odpirajte jih in jih tudi sami ne spajkajte ali varite.
• Preprečite kratek stik baterij.

Delovanje

Moder prikaz zasveti, kadar sta oba dela kontakta za okna drug od drugega oddaljena za več kot 1 cm. Senzor se sproži in pošlje signal sprejemniku (zvonec), ki prikazuje sprejemanje signala z melodijo zvonjenja.

Prva uporaba

Odprite predal za baterije na kontaktu za okna. Odstranite izolirne trakove v predalčku za baterije. Nato ponovno zaprite predalček za baterije.

Menjava baterij

V običajnem stanju enkrat zasveti modra lučka, ko se sproži senzor. Če je status baterij prenizek, potem bo modra lučka po običajnem utripanju še 2-krat na hitro utripnila.

Za menjavo baterije odprite predalček za baterije. Baterijo zamenjajte z novo enakega tipa (glejte „Tehnični podatki). Plus pol je obrnjen navzgor. Nato ponovno zaprite predalček za baterije.

Priprava/brisanje kodiranja

Pred kodiranjem potrebujete sprejemnik (zvonec) serije Orchestra, glejte „Združljivi izdelki“.

Kodiranje zvonca in detektorja gibanja:

1. Pred kodiranjem izberite vašo želeno melodijo zvonjenja (glejte „nastavitev glasnosti/izbira melodije“).

2. Za 5 sekund pritisnite tipko „Glasnost“ na zvoncu. Zaslišali boste ding-dong in LED lučka bo začela utripati, da tako sporoči aktiviranje načina kodiranja.

3. Sprožite kontakt za okna tako, da oba dela oddaljite drugega od drugega. Če je kodiranje uspešno, potem bo zvonec samodejno predvajal izbrano melodijo zvonjenja.

Napotki:

• Način kodiranja se samodejno zaključi po zaključku kodiranja.
• Način kodiranja je aktiviran samo za 5 sekund.
• Način kodiranja je vedno hkrati na voljo za en sprejemnik (zvonec) in en oddajnik (gumb za zvonec, detektor gibanja, kontakt za okna). Ponovite zgoraj opisano kodiranje, kadar želite kodirati več sprejemnikov/oddajnikov.

• Vsakemu oddajniku lahko pri kodiranju določite drugo melodijo zvonjenja in tako ustvarite razlikovanje klicanja.

• Enemu oddajniku (gumb za zvonjenje, detektor gibanja, kontakt za okna) lahko dodelite do 20 sprejemnikov (zvoncev). Glejte „združljivi izdelki“.

• Enemu sprejemniku (zvonec) lahko dodelite do 20 oddajnikov (gumb za zvonec, detektor gibanja, kontakt za zvonec). Glejte „združljivi izdelki“.

Brisanje kodiranja:

Pritisnite tipko „melodija naprej“ za 5 sekund, da zvonec ponastavite na tovarniške nastavitve. Ko zvonec predvaja ding-dong in utripa LED lučka je bila ponastavitev uspešno izvedena.

Opomba: Kodiranje med zvoncem in kontaktom za okna ostane tako dolgo ohranjeno, dokler kodiranja ne izbrišete kot je zgoraj opisano. Tudi, će odstranite baterije.

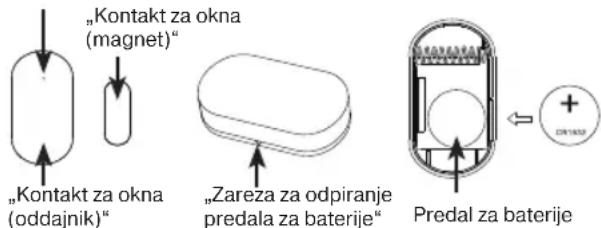

Pogledi

moder prikaz

"Kontakt za okna (magnet)" "Kontakt za okna (oddajnik)" "Zareza za odpiranje predala za baterije" Predal za baterije

Nastavitev glasnosti / izbira melodije

Pritisnite tipko „glasnost“ / „melodija naprej/nazaj“ tako dolgo dokler se ne oglasi želena glasnost/melodija.

Glasnost lahko vedno spreminjate in je neodvisna od pripadajočega oddajnika. Nazadnje izbrana glasnost bo samodejno shranjena. Tako lahko še naprej s pritiskom tipke „melodija naprej/nazaj“ predvajate različne melodije zvonjenja. To ne vpliva na shranjeno melodijo zvonjenja pri kodiranju med oddajnikom in sprejemnikom.

Namestitev

Izberite ustrezno mesto za zvonec in kontakt za okna. Pred vrtanjem lukenj pre- verite izbrana mesta in napeljave.

Namig: Pred dokončno namestitvijo testirajte želene funkcije na predvidenem kraju namestitve.

Oba dela kontakta za okna prilepite na gladko in čisto površino. V ta namen snemite zaščitno folijo lepilnega traku na hrbtni strani. Dele pritisnite za vsaj 10 sekund, da vzpostavite dobro lepilno povezavo. Pazite na največjo razdaljo 1 cm med obema deloma.

Napotki:

• Preprečite vpliv sončnega sevanja in vode (npr. z visoko zračno vlažnostjo), saj lahko to vpliva na moč oprijema kontakta za okna.
• Ni nobene razlike ali je magnetni del kontakta za okna na desni ali na levi strani oddajnega dela.

Iskanje napak

Opis napak Odpravljanje napak
Zvonec na zvoni	Preverite baterije sprejemnika (zvonca) in oddajnika (gumb za zvonec, detektor gibanja, kontakt za okna).Če je potrebno baterije zamenjajte.Preverite razdaljo med sprejemnikom (zvoncem) in oddajnikom (gumb za zvonec, detektor gibanja, kontakt za okna), da ta ni prevelika. Zmanjšajte razdaljo, da ponovno zagotovite doseg, če je to potrebno.Preverite, ali je sprejemnik (zvonec) kodiran z oddajnikom (gumb za zvonec, detektor gibanja, kontakt za okna). Kodirajte sprejemnik in oddajnik kot je zgoraj navedeno, če je to potrebno.Preverite nastavitev glasnosti sprejemnika (zvonca). Po potrebi zvišajte glasnost.
Doseg je majhen	Preverite podlago za namestitev in okolico. Kovinske površine lahko zmanjšajo doseg. Namestitve ne izvajajte na ali v bližino kovin.Gradbene danosti (npr. betonske stene ali stropi) lahko vplivajo na doseg.Drugi brezžični izdelki v bližini lahko vplivajo na doseg. Spremenite lokacijo sprejemnika (zvonca) in/ali oddajnika (gumb za zvonec, detektor gibanja, kontakt za okna) ali drugega brezžičnega izdelka.Preverite baterije sprejemnika (zvonca) in oddajnika (gumb za zvonec, detektor gibanja, kontakt za okna).Če je potrebno baterije zamenjajte.

Združljivi izdelki

Številka artikla Številka tipa Opis
0082600103 DB5	00 + DB50 Brezžični zvonec OrchestraQuadrat bel+ gumb za zvonec Orchestra bel
0082610103 DB5	00AC + DB50 Brezžični zvonec Orchestra Quad-rat za vtičnico bel+ gumb za zvonec Orchestra bel
0082620103 DB4	00 + DB50 Brezžični zvonec Orchestra Recht-eck bel+ gumb za zvonec Orchestra bel
0082630103 DB4	00AC + DB50 Brezžični zvonec Orchestra Recht-eck za vtičnico bel+ gumb za zvonec Orchestra bel
0083950103 DB5	0 Brezžični gumb za zvonec Orches-tra bel
0083960103 SA-IR07-NWX03-D Brezžični detektor gibanja Orches-tra bel
0083970103 SA-MC08-N04-D Brezžični kontakt za okna Orches-tra bel
0082650103 B6 (AC) + B6 (DC)+ DB50		Komplet brezžičnega zvoncaOrchestra zvonec Q + zvonec Qvtičnica bela + gumb za zvonec bel
0082640103 B7 (DC)+ SA-IR07-NWX03-D+ DB50		Komplet brezžičnega zvoncaOrchestra zvonec Q + detektorgibanja bel + gumb za zvonec bel

WEEE-navodila za ravnanje z odpadno električno in elektronsko opremo

V skladu s predpisom Evropske Unije, odpadne električne in elektronske opreme ne smemo odlagati med nesortirane odpadke. Simbol smetnjaka na kolesih prikazuje nujnost ločenega zbiranja odpadkov. Pomagajte tudi vi varovati okolje in poskrbite, da boste naprave, ki jih ne potrebujete več, odložili na za to predvidene sisteme ločevanja odpadkov. DIREKTIVA 2012/19/EU EVROPSKEGA PARLAMENTA IN SVETA z dne 4. julija 2012o odpadni električni in elektronski opremi (OEEO)

Baterije in akumulatorji ne smejo med gospodinjske odpadke. Vsak uporabnik je zakonsko dolžan vse baterije in akumulatorje, ne glede na to ali vsebujejo škodljive snovi ali ne, oddati na zbirno mesto njegove občine/njegovega dela mesta ali v trgovino, da se lahko odvedejo okolju prijaznemu odstranjevanju odpadkov. Baterije in akumulatorje oddajte le v izpraznjenem stanju!

REV Ritter GmbH potrjuje, da je tip radijske opreme SA-MC08-N04-D skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.rev.de

C€
