Produkttyp	Kabellose Türklingel
Marke	REV
Modell	14903
Zusammensetzung	Sender + Empfänger
Maximale Reichweite (freie Fläche)	30 m
Maximale Lautstärke	85 dB/A
Frequenz des Senders	433,92 MHz
Frequenzband	433,05 - 434,79 MHz
Maximale Sendeleistung	< 10 mW
Abmessungen des Empfängers	68 x 95 x 40 mm
Abmessungen des Senders	79 x 22 x 25 mm
Stromversorgung Empfänger	2 Batterien 1,5 V LR14 (nicht enthalten)
Stromversorgung Sender	1 Batterie 12 V A23 (enthalten)
Schutzart	Nur für Innenräume
Programmierung	16 Codes über Kanalwähltasten
Reinigung	Leicht feuchtes Tuch, mildes Reinigungsmittel
Entsorgung der Batterien	Nicht mit dem Hausmüll entsorgen, recyceln
Entsorgung des Geräts	Beachten Sie die WEEE-Richtlinie 2012/19/EU
Konformität	CE, Richtlinie 2014/53/EU

Häufig gestellte Fragen - 14903 REV

Welche Batterien werden für Sender und Empfänger verwendet?

Der Sender verwendet eine 12 V A23-Batterie (enthalten) und der Empfänger verwendet zwei 1,5 V LR14-Batterien (nicht enthalten). Beachten Sie die Polarität beim Einlegen.

Wie programmiere ich den Code zwischen Sender und Empfänger?

Öffnen Sie die Batteriefächer, drehen Sie die Kanalwähltasten (④ am Sender, ⑤ am Empfänger) auf die gleiche Position aus den 16 Codes (1 bis 16).

Wie groß ist die maximale Reichweite der Klingel?

Die maximale Reichweite beträgt 30 m bei freier Fläche. Dicke Wände, besonders aus Stahlbeton, verringern die Reichweite.

Was tun, wenn die Klingel nicht funktioniert?

Überprüfen Sie zuerst, ob die Codes von Sender und Empfänger identisch sind. Kontrollieren Sie dann den Zustand und die Polarität der Batterien. Wenn das Problem weiterhin besteht, ändern Sie den Code (z.B. von 1 auf 3) bei Störungen aufgrund von Funküberlastung.

Kann ich die Klingel im Freien verwenden?

Nein, das Gerät ist nur für Innenräume ausgelegt. Setzen Sie es nicht Feuchtigkeit oder Regen aus.

Wie reinige ich die Klingel?

Verwenden Sie ein leicht feuchtes Tuch, ggf. mit einem milden Reinigungsmittel. Vermeiden Sie scheuernde oder lösungsmittelhaltige Produkte.

Wie entsorge ich gebrauchte Batterien?

Werfen Sie Batterien nicht in den Hausmüll. Geben Sie sie an einem Sammelpunkt (Gemeinde, Geschäft) ab. Stellen Sie sicher, dass sie entladen sind.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Befolgen Sie die WEEE-Richtlinie (2012/19/EU) und bringen Sie es zu einer geeigneten Recyclingstelle.

Ist die Klingel konform mit europäischen Normen?

Ja, der Hersteller REV Ritter GmbH erklärt, dass dieses Gerät der Richtlinie 2014/53/EU (Funkanlagen) entspricht. Die vollständige Erklärung ist auf www.rev.de verfügbar.

Was tun, wenn die Reichweite zu gering ist?

Überprüfen Sie den Zustand der Batterien (sie sind möglicherweise schwach). Vermeiden Sie, den Sender auf eine Metalloberfläche zu kleben, die das Signal blockieren würde. Testen Sie das Gerät am endgültigen Standort vor der Montage.

BEDIENUNGSANLEITUNG 14903 REV

REV Ritter GmbH · Frankenstr. 1 - 4 · D-63776 Mömbris · www.rev.de Tel. [phone]* · Fax. [phone] · E-Mail: [e-mail] * 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.

DE Eine mehrsprachige Version dieser Anleitung finden Sie unter www.rev.de. Alternativ können Sie auch dem nebenstehenden QR-Code folgen.

Bedienungsanleitung für Typ 14903+04443

GB

Wireless chime

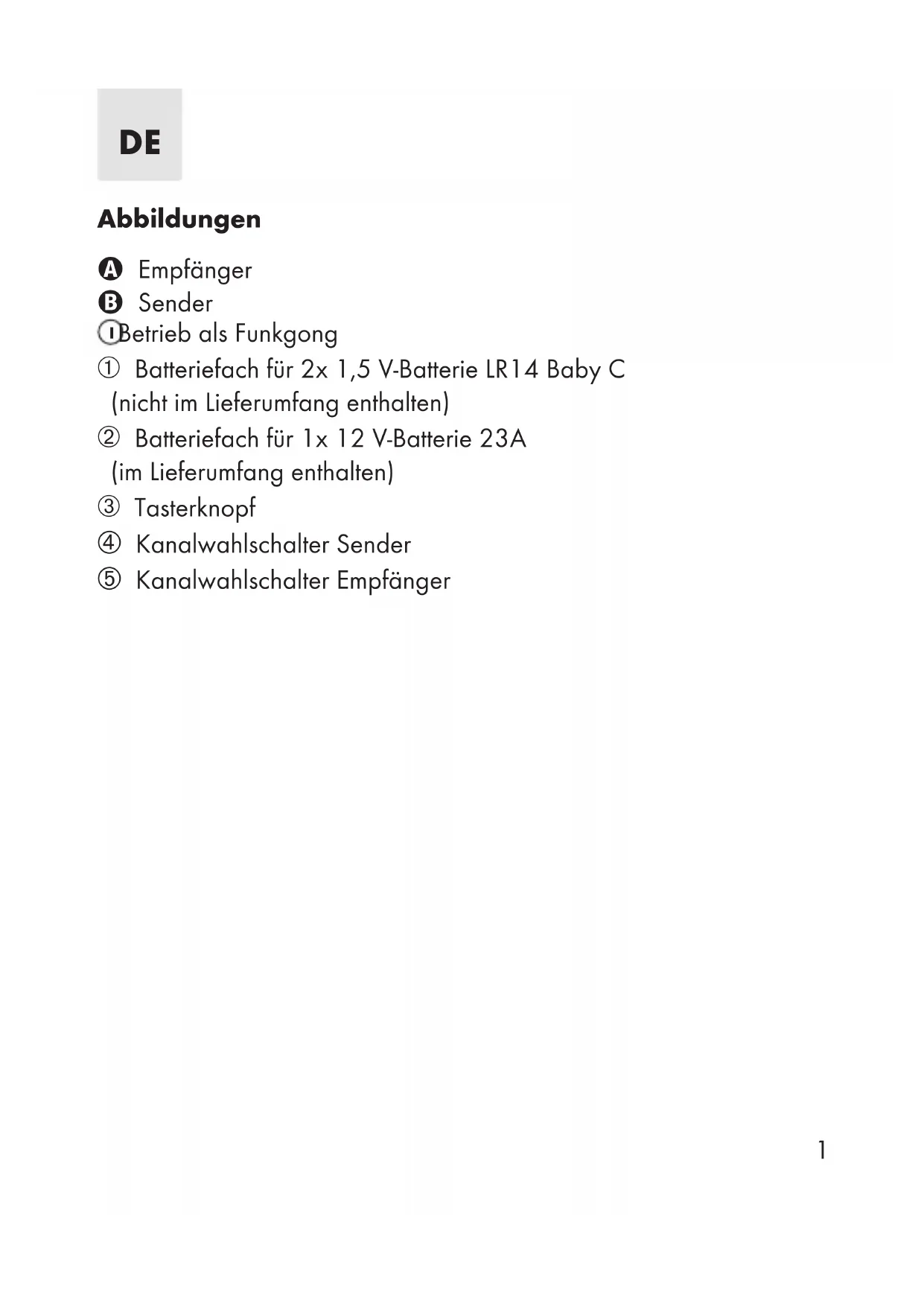

A Empfänger
B Sender

①Betrieb als Funkgong

① Batteriefach für 2x 1,5 V-Batterie LR14 Baby C (nicht im Lieferumfang enthalten)
② Batteriefach für 1x 12 V-Batterie 23A (im Lieferumfang enthalten)
③ Tasterknopf
④ Kanalwahlschalter Sender
⑤ Kanalwahlschalter Empfänger

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns, dass Sie unseren Funkgong gekauft haben. Er bietet Ihnen enorme Produktvorteile, ist leicht zu bedienen und einfach in Betrieb zu nehmen. Bitte lesen Sie die nachfolgende Bedienungsanleitung vor der Inbetriebnahme des Funkgongs aufmerksam durch.

Inhalt

1. Allgemeine Hinweise
2. Technische Daten
3. Batteriebetrieb
4. Codierung
5. Wichtige Hinweise
6. Hilfe
7. Reinigung
8. Service
9. Batterieentsorgung
10. WEEE-Entsorgungshinweis
11. Konformitätserklärung

1. Allgemeine Hinweise

• Der Funkgong ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.
• Dieses Funkgong-Set besteht aus je einem Sender und einem Empfänger.

2. Technische Daten

Reichweite: max. 30m (im freien Feld)

Lautstärke: max. 85dB

Sendefrequenz: 433,92MHz

Frequenzband: 433,05 - 434,79MHz

max. Sendeleistung: <10mW

Abmessungen: Empfänger 68 x 95 x 40mm Sender 79 x 22 x 25mm

Batterie: Empfänger 2 x 1,5 V-Batterie LR14 Baby C (nicht im Lieferumfang enthalten) Sender 1 x 12 V-Batterie 23A (im Lieferumfang enthalten)

Schutzart: IP20-nur für den Innenbereich geeignet

Das Funkgong-Set verfügt über 16 Kanäle.

3. Batteriebetrieb

Entfernen Sie die Abdeckung der Batteriefächer ① + ② und setzen Sie die erforderlichen Batterien ein - achten Sie hierbei auf die richtige Polung.

Sicherheitshinweise Batterien

• Eine falsche Polung der Batterien kann das Gerät zerstören.
• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die verschluckt werden können.
• Für den Fall, dass eine Batterie verschluckt wurde, sollte die betroffene Person umgehend ärztliche Hilfe in Anspruch nehmen.
• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur Explosion oder zu Feuer führen kann.
• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und kühlen Ort aufbewahren.
• Batterien nicht ins Feuer werfen, nicht öffnen sowie weder selbst löten noch schweißen.
• Batterien nicht kurzschließen.

Bitte entsorgen Sie die Batterie gemäß den gesetzlichen Bestimmungen (s. Punkt 9)

4. Codierung

Bevor Sie den Empfänger A fernbedienen können, müssen Sender B und Empfänger A gleichlautend codiert werden. Um sicherzustellen, dass der Empfänger einwandfrei auf das Signal des Senders reagiert, stehen Ihnen hierfür 16 verschiedene Codiermöglichkeiten zur Verfügung. Öffnen Sie die Abdeckung des Batteriefaches am Sender ② und drehen Sie den Schalter ④ auf eine von Ihnen gewünschte Position zwischen 1, 2, ...16. Den Schalter ⑤ des Empfängers A müssen Sie auf die gleiche Position drehen.

TIPP: Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen gewählten Montageort (s. Punkt 5).

5. Wichtige Hinweise

• Die Reichweite zwischen Sender und Empfänger beträgt max. 30 m im freien Feld. Das Funksignal wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist allerdings abhängig von den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und Decken führen zu einer Verringerung der Reichweite.
• Durch Abschirmungen von Metallteilen kann der Empfang stark benachteiligt werden, so dass eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den Sender Ⓑ niemals auf Metallflächen.

- Zur Montage bohren Sie an der von Ihnen vorgesehenen Stelle und befestigen Sie die einzelnen Geräte mit Hilfe des beiliegenden Befestigungsmaterials. Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen gewählten Montageort.

6. Hilfe

Die Funkübertragung erfolgt auf einem nicht exklusiven Übertragungsweg, deshalb können Störungen nicht ganz ausgeschlossen werden.

keine Funktion

• Überprüfen Sie die Codierung von Sender und Empfänger - diese muss gleich sein.
• Überprüfen Sie die Batterien, diese können eventuell leer oder falsch eingelegt sein.

Funktion nur auf kurze Entfernung

- Überprüfen Sie die Batterien, diese können eventuell leer sein bzw. zur Neige gehen.

Fehlfunktion

- Durch Überlastung der freigegebenen Funkkanäle ist es möglich, dass in Ballungszentren Fehlauslösungen stattfinden. Sollte dies auftreten, wechseln Sie bitte die eingestellte Codierung z.B. von 1 auf 3.

7. Reinigung

Zur Reinigung der Oberfläche nur ein leicht feuchtes Tuch, evtl. ein mildes Reinigungsmittel verwenden. Keine scheuer- oder lösungsmittelhaltigen Reinigungsmittel anwenden.

8. Service

Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [e-mail].

Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigern müssen.

9. Batterieentsorgung

Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben!

10. WEEE-Entsorgungshinweis

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.

11. CE-Konformitätserklärung

Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp 14903 und 04443 der Richtlinie 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe: www.rev.de unter der entsprechenden Artikel- oder Typnummer.
