14911 - Türklingeln REV - Kostenlose Bedienungsanleitung

Produkttyp	Kabellose Türklingel
Marke	REV
Modell	14911
Abmessungen Empfänger	73 x 100 x 35 mm
Abmessungen Sender	79 x 22 x 25 mm
Stromversorgung Empfänger	2 x LR14 (1,5 V) Batterien (nicht im Lieferumfang)
Stromversorgung Sender	1 x 23A (12 V) Batterie (im Lieferumfang)
Reichweite	max. 25 m (im Freien)
Frequenz	433,92 MHz
Frequenzband	433,05 - 434,79 MHz
Schallleistung	max. 85 dB/A
Anzahl Kanäle	16 einstellbare Kanäle
Schutzart	IP20 (nur für Innenräume)
Hauptfunktionen	Funkübertragung, Kanalwahl, Batteriebetrieb
Pflege und Reinigung	Leicht feuchtes Tuch, ggf. mildes Reinigungsmittel; keine Scheuer- oder Lösungsmittel verwenden
Sicherheit	Batteriepolarität beachten; nicht eintauchen; Batterien nicht öffnen; nicht kurzschließen; außerhalb der Reichweite von Kindern aufbewahren
Allgemeine Informationen	Set bestehend aus Sender und Empfänger; Innenraumgebrauch; konform mit Richtlinie 2014/53/EU

Häufig gestellte Fragen - 14911 REV

Wie installiere ich die Batterien im Empfänger und Sender?

Öffnen Sie das Batteriefach des Empfängers (Markierung ①) und legen Sie 2 LR14 (1,5 V) Batterien unter Beachtung der Polarität ein. Öffnen Sie das Batteriefach des Senders (Markierung ②) und legen Sie die beiliegende 23A (12 V) Batterie ein. Schließen Sie die Deckel.

Was ist die maximale Reichweite der Klingel?

Die Reichweite beträgt maximal 25 Meter im Freien. Wände, Trennwände oder Möbel können die Reichweite verringern. Dicke Stahlbetonwände reduzieren das Signal stark.

Was tun, wenn die Klingel nicht funktioniert?

Überprüfen Sie zuerst, ob die Batterien korrekt eingelegt und in gutem Zustand sind. Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass Sender und Empfänger auf demselben Kanal eingestellt sind (siehe Frage 5).

Wie ändere ich den Übertragungskanal?

Öffnen Sie die Rückabdeckung von Sender und Empfänger. Stellen Sie mit einem Schraubendreher den Kanalwahlschalter auf dieselbe Position (1 bis 16) für beide Geräte.

Kann ich die Klingel im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich geeignet (Schutzart IP20). Setzen Sie es nicht Regen oder Feuchtigkeit aus.

Welche Batterietypen werden benötigt?

Der Empfänger benötigt 2 LR14 (1,5 V) Batterien (nicht im Lieferumfang). Der Sender verwendet 1 23A (12 V) Batterie, die im Lieferumfang enthalten ist.

Wie reinige ich die Klingel?

Verwenden Sie ein leicht feuchtes Tuch, ggf. mit einem milden Reinigungsmittel. Keine Scheuermittel oder lösungsmittelhaltigen Produkte verwenden.

Wie entsorge ich verbrauchte Batterien?

Werfen Sie Batterien nicht in den Hausmüll. Geben Sie sie an einer Sammelstelle (Geschäft, Wertstoffhof) ab. Beachten Sie die örtlichen Vorschriften.

Was tun bei Störungen durch Nachbarn?

Wenn mehrere Klingeln in der Nähe verwendet werden, ändern Sie den Kanal an Sender und Empfänger, um Störungen zu vermeiden. Wählen Sie einen freien Kanal aus den 16 verfügbaren.

Die Reichweite ist gering, was tun?

Überprüfen Sie den Zustand der Batterien: Sind sie schwach, ersetzen Sie sie. Stellen Sie sicher, dass der Sender nicht auf einer Metallfläche klebt, da dies das Signal blockiert. Reduzieren Sie Hindernisse zwischen den beiden Geräten.

BEDIENUNGSANLEITUNG 14911 REV

Bedienungsanleitung für Art. 0514911555

GB

Wireless chime (Type: 14911 / 04443)

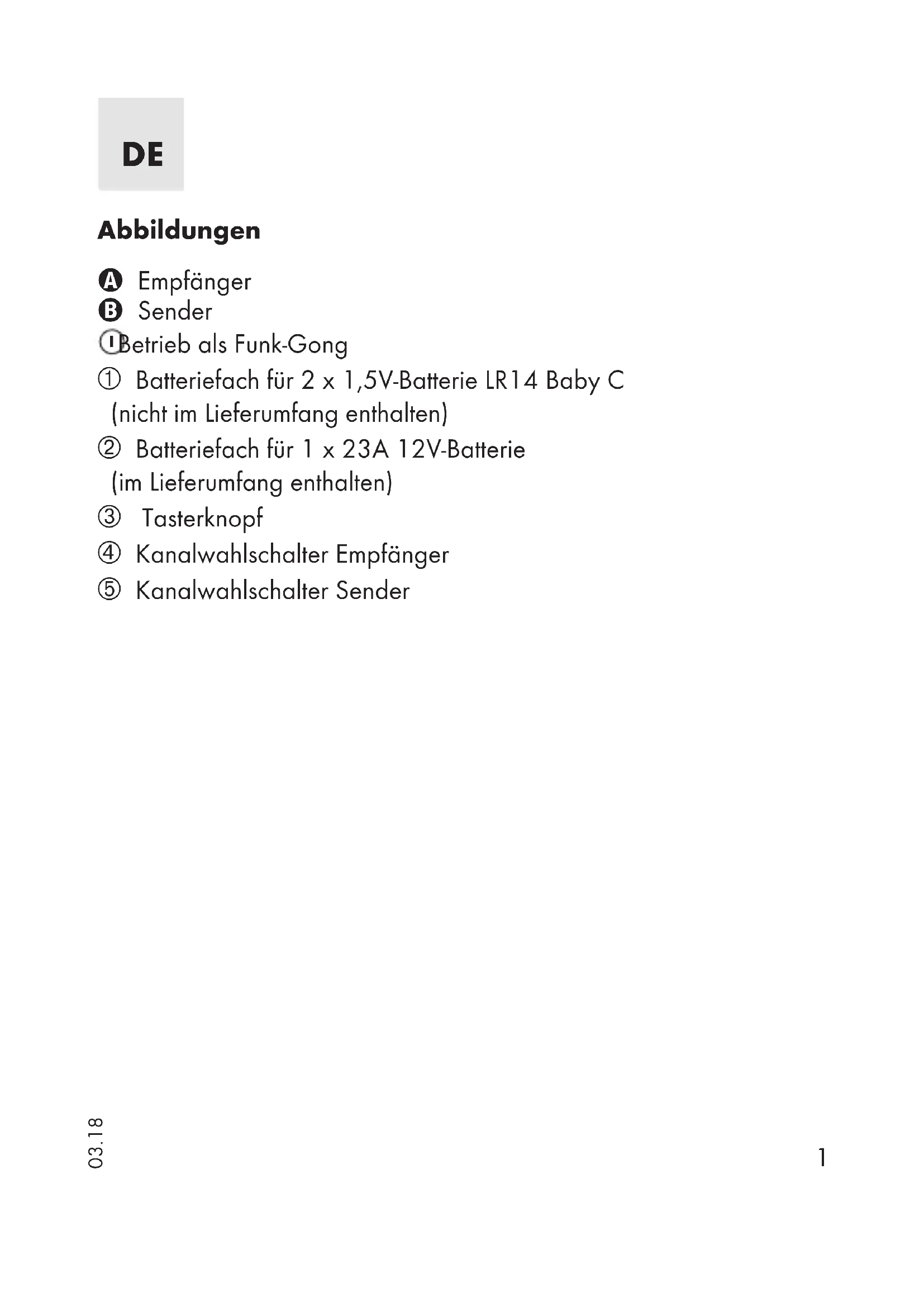

A Empfänger
B Sender

①Betrieb als Funk-Gong
① Batteriefach für 2 x 1,5V-Batterie LR14 Baby C (nicht im Lieferumfang enthalten)
② Batteriefach für 1 x 23A 12V-Batterie (im Lieferumfang enthalten)
③ Tasterknopf
④ Kanalwahlschalter Empfänger
⑤ Kanalwahlschalter Sender

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns, dass Sie unseren Funk-Gong gekauft haben. Er bietet Ihnen enorme Produktvorteile, ist leicht zu bedienen und einfach in Betrieb zu nehmen. Bitte lesen Sie die nachfolgende Bedienungsanleitung vor der Inbetriebnahme des Funk-Gongs aufmerksam durch.

Inhalt

1. Allgemeine Hinweise
2. Technische Daten
3. Batteriebetrieb
4. Funkkanal einstellen
5. Wichtige Hinweise
6. Hilfe
7. Reinigung
8. Service
9. Batterieentsorgung
10. WEEE-Entsorgungshinweis
11. CE-Konformitätserklärung

1. Allgemeine Hinweise

• Der Funk-Gong ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.
• Dieses Funk-Gong-Set besteht aus je einem Sender und einem Empfänger.

2. Technische Daten

Reichweite: max. 25m (im freien Feld)

Lautstärke: max. 85dB

Sendefrequenz: 433,92MHz

Frequenzband: 433,05 - 434,79MHz

max. Sendeleistung: <10mW

Abmessungen: Empfänger 73 x 100 x 35mm

Sender 79 x 22 x 25mm

Batterie: Empfänger 2 x 1,5V-Batterie LR14 Baby C

(nicht im Lieferumfang enthalten)

Sender 1 x 23A 12V-Batterie

(im Lieferumfang enthalten)

Schutzart: nur für den Innenbereich geeignet (IP20)

Das Funk-Gong-Set verfügt über 16 Kanäle.

3. Batteriebetrieb

Entfernen Sie die Abdeckung der Batteriefächer ① + ② und setzen Sie die erforderlichen Batterien ein - achten Sie hierbei auf die richtige Polung.

Sicherheitshinweise Batterien

• Eine falsche Polung der Batterien kann das Gerät zerstören.
• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die verschluckt werden können.
• Für den Fall, dass eine Batterie verschluckt wurde, sollte die betroffene Person umgehend ärztliche Hilfe in Anspruch nehmen.
• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur Explosion oder zu Feuer führen kann.
• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und kühlen Ort aufbewahren.
• Batterien nicht ins Feuer werfen, nicht öffnen, sowie weder selbst löten noch schweißen.
• Batterien nicht kurzschließen.

Bitte entsorgen Sie die Batterie gemäß den gesetzlichen Bestimmungen (s. Punkt 9)

4. Funkkanal einstellen

Das Funk-Gong Set verfügt über 16 Kanäle. Der Sender und der Funk-Gong müssen auf dem gleichen Kanal eingestellt sein.

Wenn mehrere Funk-Gongs am gleichen Ort (auch Nachbarwohnungen) benutzt werden oder Störungen auftreten, kann der Kanal an Sender und Empfänger auf einen anderen geändert werden.

Funkkanal an Sender einstellen:

Um den Kanal am Sender einzustellen, müssen Sie die Abdeckung auf der Rückseite lösen und mit Hilfe eines Schraubendrehers den gewünschten Kanal einstellen.

Funkkanal am Empfänger einstellen:

Um den Kanal am Empfänger einzustellen, müssen Sie die Abdeckung auf der Rückseite lösen und mit Hilfe eines Schraubendrehers den gewünschten Kanal einstellen. (Gleicher Kanal wie am Sender)

5. Wichtige Hinweise

• Die Reichweite zwischen Sender und Empfänger beträgt max. 25m im freien Feld. Das Funksignal wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist allerdings abhängig von den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und Decken führen zu einer Verringerung der Reichweite.
• Durch Abschirmungen von Metallteilen kann der Empfang stark benachteiligt werden, so dass eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den Sender Ⓑ niemals auf Metallflächen.
• Zur Montage bohren Sie an der von Ihnen vorgesehenen Stelle und befestigen Sie die einzelnen Geräte mit Hilfe des beiliegenden Befestigungsmaterials. Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen gewählten Montageort.

6. Hilfe

Die Funkübertragung erfolgt auf einem nicht exklusiven Übertragungsweg, deshalb können Störungen nicht ganz ausgeschlossen werden.

Keine Funktion

- Überprüfen Sie die Batterien, diese können eventuell leer oder falsch eingelegt sein.

Funktion nur auf kurze Entfernung

- Überprüfen Sie die Batterien, diese können eventuell leer sein bzw. zur Neige gehen.

7. Reinigung

Zur Reinigung der Oberfläche nur ein leicht feuchtes Tuch, evtl. ein mildes Reinigungsmittel verwenden. Keine scheuer- oder lösungsmittelhaltigen Reinigungsmittel anwenden.

8. Service

Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [e-mail].

Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigern müssen.

9. Batterieentsorgung

Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben!

10. WEEE-Entsorgungshinweis

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.

11. CE-Konformitätserklärung

Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp Typ: 14911 und 04443 der Richtlinie 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe: www.rev.de unter der entsprechenden Artikel- oder Typnummer.

GB

Illustrations
