BEDIENUNGSANLEITUNG DB500 REV

• 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.

Allgemeines

Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeaster ist für den Außenbereich und nicht für den rauen Betrieb geeignet. Der Gong ist für die Montage in trockenen Innernräumen (IP20) vorgesehen.

Hinweise

• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.
• Dieses Set besteht aus je einem Sender (Klingeltaster) und einem Empfänger (Gong).
• Dieses Set bietet Ihnen die Mogglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung vorzunehmen.
• Dieses Set ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.
  Die Reichweite zwischen Sender und Empfänger beträgt max. 150m im freien Feld. Das Funksignal wird durch Wände, Mauern, Mobiliar und andere Hinternisse gesendet, ist allerdiges abhängig von den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und -decken führen zu einer Verringerung der Reichweite. Verändern Sie ggf. den Standort von Sender und/oder Empfänger.
  Durch Abschirmungen von Metalteilen kann der Empfang stark beinträchtigt werden, so dass eine Übermittlung des Signals nicht möglich ist. Befestigten Sie doshalb den Sender niemals auf Metalflächen.
• Wenn Sie das Produkt für längerere Zeit nicht nutzen, entfern den Sie die Batterien.
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu reparieren.

Technische Daten

Reichweite Freifeld: max. 150m

Frequenz: 433.92MHz

Frequenzband: 433,05-434,79MHz

Max.Sendeleistung: <10mW

Batterie: Gong: 3x 1,5V AAA (nicht im Lieferumfang enthalten)

Klingeltaster: 1x 12V 23A (im Lieferumfang enthalten)

Schutzart: Gong: IP20, nur zur Verwendung in trockenen Innenraumen

Klingeltaster: IP55, zur Verwendung im Außenbereich

Lautstärke: 90dB (4-Stufen regelbar)

Anzahl Melodien: 52 Melodien wahlbar

Schutzklasse: Schutzkleinspannung

Sicherheitshinweise Batterien

• Eine falsche Polung der Batterien kann das Gerät zerstören.
• Batterierien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die verschlusskarten werden können.
• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu reactivieren. Primärbatterion)dürfen nicht gaden werden, da die des zum Elektrolytäustritt, zur Explosion oder zu Feuer führen kann.
• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und kühlen Ort aufbewahren.
• Batterien nicht ins Feuer werfen, nicht öffnen sowie weder selbst loten noch schweiben.
• Batterien nicht kurzschlieben.

Inbetriebnahme

Gong: Öffnen Sie das Batteriefach des Gongs und legen Sie Batterien ein. Batterieanzahl und -typische „Technische Daten“, Schlieben Sie anschließend das Batteriefach wieder.

Klingeltaster: Entfern Sie die rückseiteige Montageplatte indem Sie sie von der Rückseite des Klingeltasters schieben (siehe Abbildung rechts). Öffnen Sie das Batteriefach des Klingeltasters mit dem beiliegenden Schraubenzieher. Entfern Sie den Isolierstreifen im Batteriefach. Schließen Sie anschließend das Batteriefach wieder.

Codierung erstellen/loschen

Gong und Klingeltaster these Sets wurden bereits werkseilig codiert. Wenn sie die Codierung erneuern, oder weitere Gongs/Klingeltaster hinzufugen mochten, gehen Sie wie folgt vor.

Codierung von Gong und Klingeltaster;

1. Wahlen Sie vor der Codierung ihren bevorzugten Klingelton aus (siehe „Lautstärkeeinstellung/ Melodienauswahlt").
2. Drücken Sie die Taste „Lautstärke" am Gong für 5 Sekunden. Sie horen ein Ding-Dong und die LED fängt an zu blinken, um zu signalisieren, dass der Codierungsmodus aktiv ist.
3. Drucken Sie den Klingellaster um ein Signal an den Gong zu senden. Wenn die Codierung erfolgreich ist, gibt der Gong den ausgewählten Klingelton automatisch wieder.

Hinweise:

• Der Codierungsmodus wird nach Abschluss der Codierung automatisch beendet.
• Der Codierungsmodus ist nur für 5 Sekunden aktiv.

• Der Codierungsmodus ist immer nur für einen Empfänger (Gong) und Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) möglichst verfügbary. Wederholen Sie die oben beschriebene Codierung, wenn sie mehrere Empfänger/Sender codieren können.

• Sie können jedem Sender bei der Codierung einen anderen Klingelton zuorden und so eine Rufunterscheidung erstehen.

• Einem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt), konnen bis zu 20 Empfänger (Gong) zugeordnet werden. Siehe „Kompatible Produkte".

• Einem Empfänger (Gong) können bis zu 20 Sonder (Klingeltaster, Bewegungsmelder, Fensterkontakt) zugeordnet werden. Siehe „Kompatitive Produkte".

Codierungloschen:

Drucken Sie die Taste „Melodie vorwerts" für 5 Sekunden, um den Gong auf Werkseinstellungen zurückzusetzen. Wenn der Gong Ding-Dong abspiel und die LED blinkt war das Zurücksetzen erfolglich, Alle Codierungen werden gefällt.

Hinweis: Die Codierung zwischen Gong und Klingeltaster bleibt solange bestehen, bis Sie die Codierung wie oben beschrieben löschen. Auch wenn Sie die Batterien entfernen.

Gong Seitenansicht

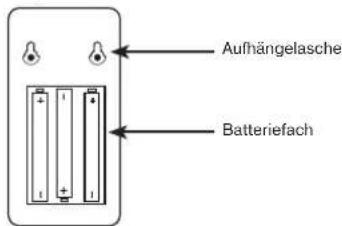

Gong Ruckansicht

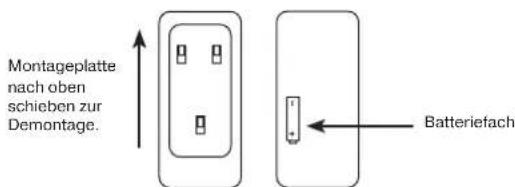

Klingeltaster Ruckansicht

Lautstärkeeinstellung/Melodienauswahl

Druicken Sie die Taste "Lautstärke"/Melodie vorwarts/rückwarts" so oft, bis die gewünschte Lautstärke/Melodie ertont.

Die Lautsräke können Sie jederzeit ändern und ist unabhängig vom zugehörigen Sender. Die zuletzt ausgewählte Lautsräke wird automatisch gespeichert.

Sie konnen weiterhin durch Drucken von „Melodie vorwarts/rückwarts“ verschiedene Klingeltone abspielen. Dies hat keinen Einfluss auf den gespeicherten Klingelton bei der Codierung zwischen Sender und Empfänger.

Montage

Wahlen Sie eine geeigneten Platz für Gong und Klingeltaster. Prüfen Sie die gewährten Stellen auf Leitungen beim Sie Löhner bohlen.

Tipp: Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen gewähften Montageort.

Gong: Drehen Sie die Schrauben in die Wand bis sie noch weitere Millimeter hervorstehen. Hängen Sie den Gong an die vorgesehenen Aufhängelaschen.

Klingeltaster: Montieren Sie die Montageplatte mit den beigelegten Schrauben. Schieben Sie den Klingeltaster auf die Montageplatte, oder verwenden Sie das beiliegende doppelseitige Klebeband für die Montage.

Fehlersuche

Fehlerbeschreibung	Fehlerbehebung
Dor Gong klingelt nicht	Überprüften Sie die Batterion des Empfängers (Gongs) und des Senders (Klingeltaster, Bewegungsmelder, Fensterkontakt). Wechseln Sie die Batterien, wenn notwendig. Überprüften Sie, ob die Enternung zwischen Empfänger (Gong) und Sonder (Klingeltaster, Bewegungsmelder, Fensterkontakt) zu groß ist. Verringern Sie die Enternung um wieder innerhalb der Reichweite zu sein, wenn notwendig. Überprüften Sie, ob der Empfänger (Gong) mit dem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) codiert ist. Codieren Sie Empfänger und Sonder wie oben beschrieben, wenn notwendig. Überprüften Sie die Lautstärkeeinstellung des Empfängers (Gong). Erhöhen Sie die Lautstärke, wenn notwendig.
Reichweite ist gering	Überprüften Sie den Montageuntergrund und die Umgebung. Metalloberflächen konnen die Reichweite reduzieren. Vermöden Sie die Montage auf oder in der Höhe von Metall. Bauliche Gegebenheiten (z.B. Betonwände oder -decken) konnen die Reichweite beeinfussen. Andere Funkprodukte in der Höhe konnen die Reichweite beeinfussen. Ändern Sie den Standort von Empfänger (Gong) und/oder Sonder (Klingeltaster, Bewegungsmelder, Fensterkontakt) oder des anderen Funkprodukts. Überprüften Sie die Batterien von Empfänger (Gong) und Sonder (Klingeltaster, Bewegungsmelder, Fensterkontakt). Wechseln Sie die Batterien, wenn notwendig.

Ko mpatible Produkte

Artikelnummer Typenummer Bezeichnung
0082600103 DB500+ DB50 Funkgong Orchestra Quadrat weiß+ Klingeltaster Orchestra weiß
0082610103 DB500AC + DB50 Funkgong Orchestra Quadrat für Steckdose weiß+ Klingeltaster Orchestra weiß
0082620103 DB400+ DB50 Funkgong Orchestra Rechteck weiß+ Klingeltaster Orchestra weiß
0082630103 DB400AC + DB50 Funkgong Orchestra Rechteck für Steckdose weiß+ Klingeltaster Orchestra weiß
0083950103 DB500Funkklingeltaster Orchestra weiß
0083960103 SA-IR07-NWX03-D Funkbewegungsmelder Orchestra weiß
0083970103 SA-MC08-N04-D Funkfensterkontakt Orchestra weiß
0082650103 B6 (AC)B6 (DC)+ DB50	Funkgong-Set Orchestra Gong Q + Gong QStockdose weiß + Klingeltaster weiß
0082640103 B7 (DC)+ SA-IR07-NWX03-D+ DB50	Funkgong-Set Orchestra Gong Q + Funkbewegungsmelder weiß + Klingeltaster weiß

WEEE-Entsorgunghinweis

Gebrauchté Elektrö- und Elektronikgeräte)duren gemäß europäischer Vorgaben nicht mehr zum unsortingen Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen damit,这点es Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPAISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektrö- und Elektronik-Altgeräte.

Batterie-Entsorgungshinweis

Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführten werden können. Batterien und Akkusitte nur in entladenem Zustand abgeben!

CE-Konformitätserklarung

Hiermit erklart REV Ritter GmbH, dass der Funkanlagenotyp DB400 + DB50 dORICHTLINIE 2014/53/EU entspricht. Vollständige CE-Konformitserklarung siehe unter: www.de.ue unter der entsprichenden Anteil- oder Typnumber.

Service

Haben Sie Fragen zu unseren Produkt oder eine Beanstandung, dann informieren Sie sichitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [e-mail].

Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verwiegen müssen.

DE Eine mehrsprachige Version dieser Anleitung finden Sie unter www.rev.de. Alternativ können Sie auch dem nebenstehenden QR-Code folgen.
GB You can find a multilingual version of this manual at www_REV.de. Alternatively, you can also follow the QR-code below.
FR Une version multilingue de ce manuel vous trouvez sous www_REV.de. Alternativement, vous pouvez suivre le code QR adjacent.
ES Una version multilingue de este manual se pueda encontrar bajo www.rev.de. Como alternatively, se pueda seguir el Codigio QRadyacente.
SI Na voljo je večjezična razlìčica tega priročnika www_REV.de. Lahko pa vidite tudi sosednjno Sledite QR kodi.
