РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 14911 REV

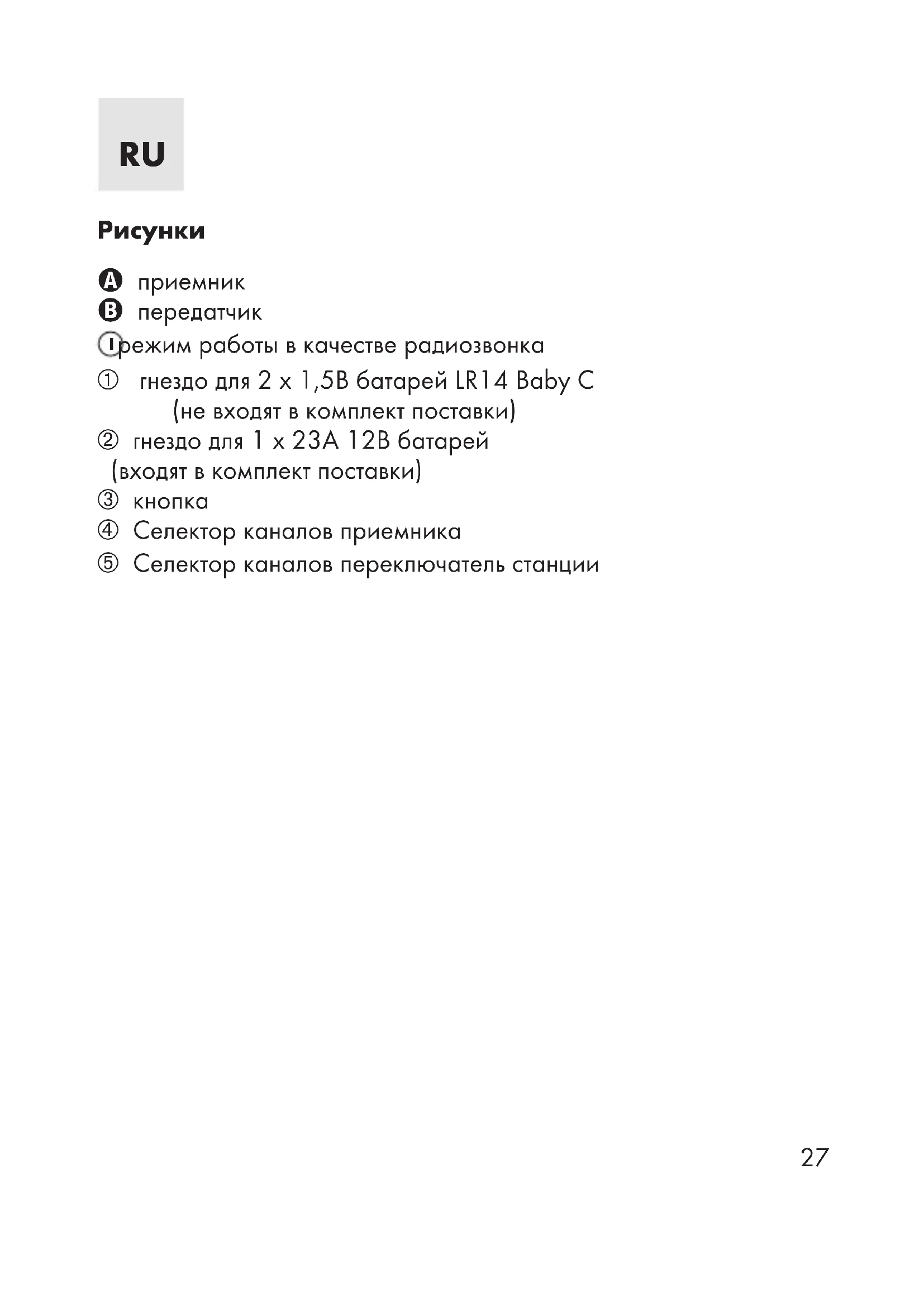

режим работы в качестве радиозвонка гнездо для 2 x 1,5В батарей LR14 Baby C (не входят в комплект поставки) гнездо для 1 x 23A 12В батарей (входят в комплект поставки)

Селектор каналов приемника Селектор каналов переключатель станции

ANL_14911_innen.indd 27 28.03.2018 07:43:2928 Уважаемые клиенты! Мы благодарим вас за покупку нашего радиозвонка. Он обладает огромными преимуществами: легкостью в обслуживании и простотой эксплуатации. Пожалуйста, перед использованием радиозвонка внимательно прочитайте инструкцию по эксплуатации.

2. Технические данные

3. Батарейное питание

4. Настройка радиоканала

8. Утилизация батарей

9. Указание по утилизации WEEE (директива ЕС по лому

электрических и электронных приборов)

10. CE - Соответствие

• Радиозвонок предназначен только для использования с определенными батареями.

• Этот радиозвонковый комплект состоит из передатчика и

2. Технические данные

Дальность действия: макс. 25м (на открытом пространстве) Громкость: макс. 85дБ/A Несущая частота передатчика: 433,92МГц полоса частот: 433,05 - 434,79МГц максимальная мощность передачи: <10мВт Размеры: приемник 73 100 35мм передатчик 79 x 22 x 25мм Батареи: приемник 2 x 1,5В батареи LR14 Baby C (не входят в комплект поставки) передатчик 1 x 23A 12В батареи (входят в комплект поставки) Вид защиты: только для использования внутри помещений (IP20) Радиозвонок имеет 16 каналов. ANL_14911_innen.indd 29 28.03.2018 07:43:3030

3. Батарейное питание

Удалите крышку гнезд для батарей

и вставьте необходимые батареи. При этом обратите внимание на правильную полярность. Указания по технике безопасности для батарей

• Неправильная полярность батарей может привести к повреждению устройства.

• Хранить батареи в недоступном для детей месте, в особенности от тех детей, которые могут их проглотить.

• В случае проглатывания батареи, сделавшее это лицо должно незамедлительно обратиться к врачу.

• Не следует реактивировать батареи путем нагрева или использования схожих мероприятий. Запрещается заряжать первичные батареи, так как это может привести в выходу электролита, взрыву или возникновению огня.

• Не опускать батареи в воду и не хранить их во влажном месте, а, наоборот, в сухом, прохладном месте.

• Не бросать батареи в огонь, не раскрывать их, а также ни паять, ни сваривать.

• Не замыкать батареи накоротко. Пожалуйста, утилизируйте батарею согласно законоположениям (см. пункт 8). ANL_14911_innen.indd 30 28.03.2018 07:43:3031

4. Настройка радиоканала

Радиозвонок имеет 16 каналов. Пульт дистанционного управления и приемник радиозвонка следует настроить на один

В случае использования нескольких радиозвонков в одном месте (включая соседние квартиры) или в случае возникновения помех канал на передатчике и приемнике можно сменить. Настройка канала на передатчике: Для настройки канала на передатчике ослабить винты крышки на задней части передатчика и выбрать желаемый канал с помощью отвертки. Настройка канала на приемнике: Для настройки канала на приемнике ослабить винты крышки на задней части приемника и выбрать желаемый канал с помощью отвертки (тот же канал, что и на передатчике). ANL_14911_innen.indd 31 28.03.2018 07:43:3032

• Дальность действия между передатчиком и приемником составляет макс. 25м на открытом пространстве. Передаваемый сквозь стены, мебель и прочие преграды радиосигнал, прежде всего, зависит от конструктивных особенностей стен. В особенности железобетонные стены и потолки снижают дальность действия.

• Сильное отрицательное воздействие на передачу сигнала оказывают экранирования металлическими деталями. Поэтому ни в коем случае не клейте передатчик на металлические поверхности

• Монтаж осуществляйте путем сверления в предусмотренном вами месте и крепления устройства с помощью поставляемого в комплекте крепежного материала. Перед окончательным монтажом проверьте требуемую работоспособность в выбранном вами месте монтажа.

Радиопередача не осуществляется на исключительном канале связи. В связи с этим невозможно полностью исключить сбои. Отсутствие работоспособности

• Проверьте батареи. Возможно, они пусты или неправильно

Работа только на небольшом удалении

• Проверьте батареи. Возможно, они пусты или их заряд подходит

Для очистки поверхности использовать слегка влажную тряпку или мягкое средство для очистки. Не использовать средства для очистки, содержащие истирающие материалы или растворители.

8. Утилизация батарей

Запрещается выбрасывать батареи и аккумуляторы в домашние отходы. В соответствии с законом каждый потребитель обязан сдавать все батареи и аккумуляторы вне зависимости от содержания в них вредных веществ в сборный пункт своего муниципалитета / района города или в места торговли для последующей их отправки на безвредную для окружающей среды утилизацию. Пожалуйста, сдавайте батареи и аккумуляторы в разряженном состоянии!

9. Указание по утилизации WEEE (директива ЕС по

лому электрических и электронных приборов) Использованные электрические и электронные приборы в соответствии с европейскими предписаниями не разрешается выбрасывать с несортированными отходами. Символ мусорного контейнера на колесах указывает на необходимость раздельного сбора. Окажите помощь в защите окружающей среды и позаботьтесь о том, чтобы сдать прибор, если Вы им больше не пользуетесь, в предусмотренную для этой цели систему раздельного сбора. ДИРЕКТИВА 2012/19/EU ЕВРОПЕЙСКОГО ПАРЛАМЕНТА И СОВЕТА от 04 июль 2012 г. в отношении старых электрических и электронных приборов. ANL_14911_innen.indd 33 28.03.2018 07:43:3034

10. CE - Соответствие

Настоящим компания REV Ritter GmbH подтверждает, что тип радиоустановки Тип: 14911 + 04443 соответствует Директиве 2014/53/ЕС. Полная версия Заявления о соответствии приводится на сайте: www.rev.de под соответствующим товарным и типовым номером. ANL_14911_innen.indd 34 28.03.2018 07:43:3035
