BEDIENUNGSANLEITUNG Poolrunner SMART RXB 450 Steinbach

de Schwimmbadreiniger. 4

Lieferumfang/Geräteile

Reiniger
2 Haken
3 Ladegerät

4 Auftriebshilfen

Bedienungsanleitung (ohne Abbildung)

Geräteile

5 Kappe für Ladebuchse
6 Statusanzeige
7 Klappe fur Filtrereinheit

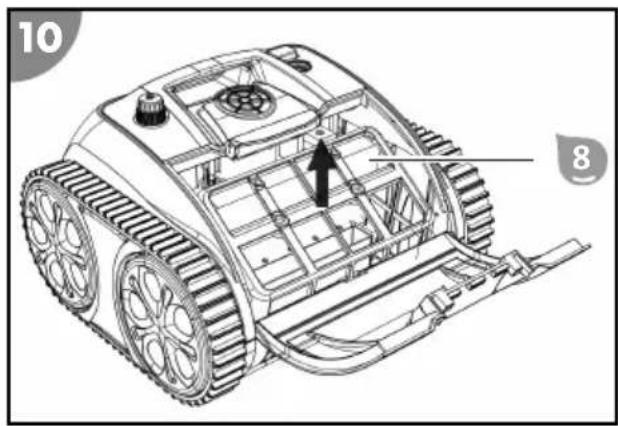

8 Filtereinheit

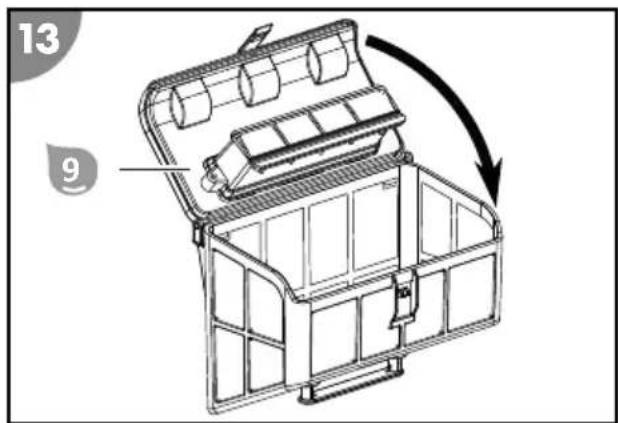

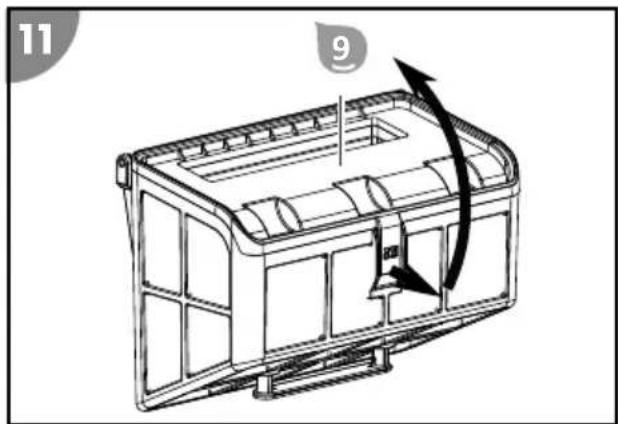

9 Deckel der Filtrereinheit
10 Schalter ON/OFF
Reinigungsmodi Anzeige

Inhaltsverzeichnis

Ubersicht. 2

Lieferumfang/Geräteile 3

Allgemeines 5

Zeichenerklarung 5

Sicherheit 6

Auspaken und Lieferumfang prufen. 7

Beschreibung 7

Beschreibung des Schwimmbadreinigers 7
Statusanzeige 8
Funktionen der App-Steuerung via Bluetooth (Optional) 8

Vorbereitung 8

Akku laden. 8
App installieren 9

Bedienung 10

Becken reinigen 10
Reinigungssprogramm manuell über Gerat einstellen 12
Reinigungssprogramm über die App konfigurieren 12
Gerät außer Betriebnehmen 12

Reinigung 13
Gerat reinigen 13
Lagerung 14
Fehlerische 16
Technische Daten 17

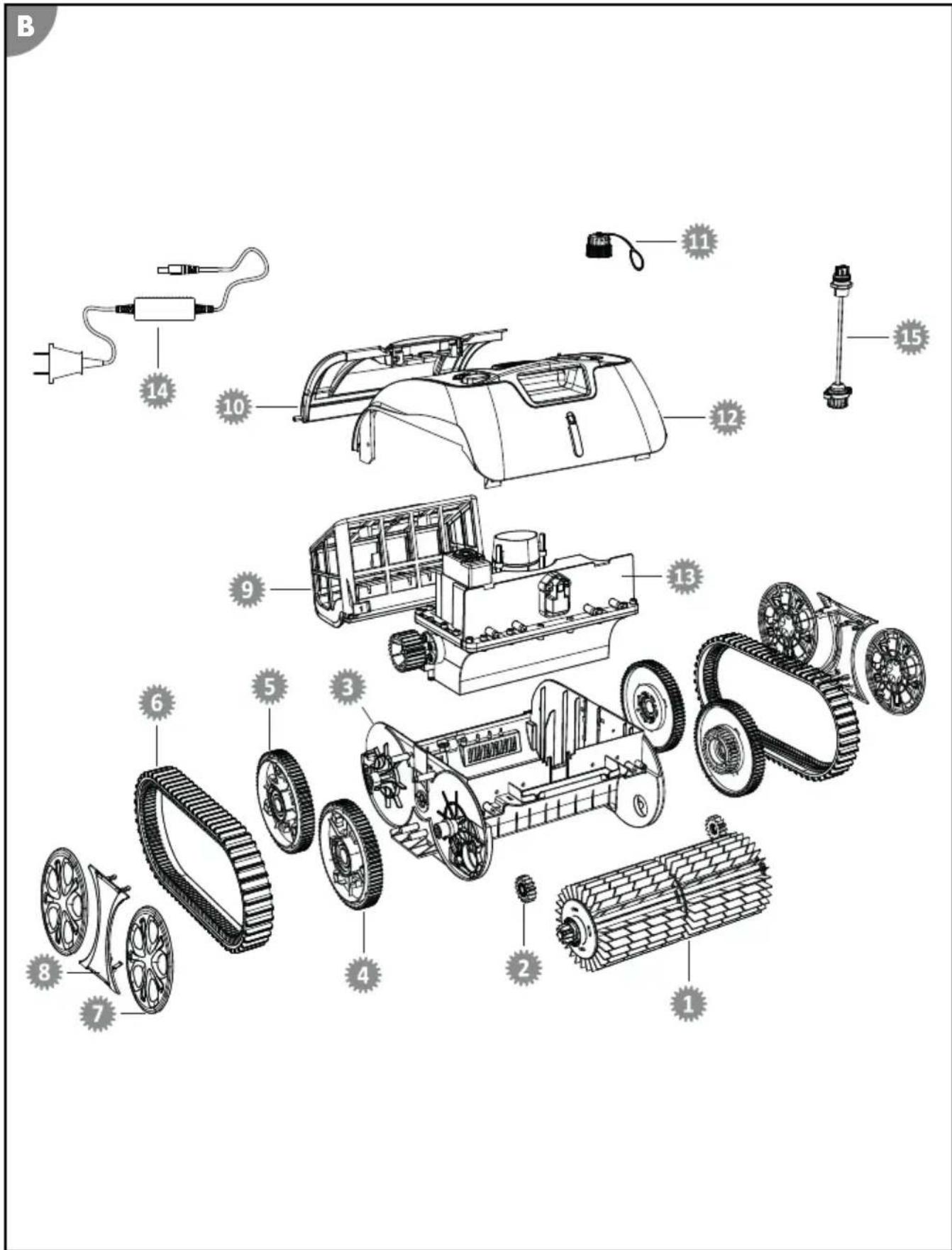

Ersatzteile 18
Konformitätserklung 19
Entsorgung 19

Allgemeines

Betriebsanleitunglesen und aufbewahren

These Betriebsanleitung gehort zum Poolrunner SMART RXB 450 (im Folgenden auch „Gerät" genannot). Sie enthalt wichtige Information zur Inbetriebnahme und Bedienung. Lesen Sie die Betriebsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Gerät einsetzen. Die Nichtbeachtung dieser Betriebsanleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Bewahren Sie die Betriebsanleitung für die weitere Nutzung auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie unbedingt diese Betriebsanleitung mit.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist ausschließlich zur Unterhaltsreinigung von Boden und Wand privater Folienbecken mit einer Folienstarke über 0,4 mm bestimmt,

• deren Boden durchgangig eben, glatt und frei von Hindernissen (wie z. B. Falten, Bodenabläufen, Stufen oder Treppen) ist.
• deren Wände eben, glatt und senkrecht sind (z. B. keine Becken mit Schwimmring) und deren Wasserstand unterhalb des Beckenrands liegt (z. B. keine Überlaufbecken).

In Becken aus alternative Materialien (z.B.: GFK, Edelstahl oder Fliesen) kann die Reinigungslustung aufgrund der Oberflächenstruktur eingeschrankt sein.

Das Gerat ist nicht zur Entfernung großer Mengen an Sedimenten geeignet, welche in Schwimmbecken mit biologischer Wasseraufbereitung (z. B.: Naturschimmteichen oder Naturpools) anfallen.

Es ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie das Gerät nur, wie in dieser Betriebsanleitung beschrieben. Jedi andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschemden oder)sogar zu Personenschaden führen. Das Gerät ist kein Kinderspielzeug.

Der Hersteller oder Handler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Zeichenerklarung

Die folgenden Symbole werden in dieser Betriebsanleitung, auf dem Gerät oder auf der Verpackung verwendet.

Hierfindensie nutzlicheZusatzinformationen.

Beschädigungsgefahr!
Verpackung nicht mit scharfen oder spitzen Gegenständen (z. B. Messer) offen

Lithium-lonen-Batterien in Ausrüstung oder Lithium-lonen-Batterien mit Ausrüstung verpackt Schwimmbadreiniger

Dieses Symbol gibt Informationen zur Energieeffizienz externer Netzeile.

Das Ladegerät nur in Innenräumen benutzen

Elektrisches Geräte mit doppeltschutzisoliertem Gehäuse (Schutzklasse II)

Sicherheit

Die folgenden Signalworte werden in dieser Betriebsanleitung verwendet.

WARNING!

Dieses Signalsymbol/-wort bezeichnete eine Gefährung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT!

Dieses Signalsymbol/-wort bezeichnet eine Gefährung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine gingefugige oder mäßige Verletzung zur Folge haben kann.

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

Allgemeine Sicherheitshinweise

Sicherheitshinweise für Personen

WARNING!

Gefahren für Kinder und Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ätere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ätere Kinder).

Unsachgemäß Umgang mit dem Gerät kann schwere Verletzungen oder Schäden des Gerats zur Folge haben.

• Gestatten Sie anderen erst dann Zugang zum Gerät, nachdem diese die Anleitung vollständig gelesen und sinngemäß verstanden haben oder über den bestimmungsgemänen Gebrauch und die damit verbundenen Gefahren unterrichtet wurden.
• Lassen Sie Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (z. B.: Kinder oder Betrunkene) oder Mangel an Erfahrung und Wissen (z. B.: Kinder) niemals unbeaufsichtigt in die Nähe des Geräts.
• Erlauben Sie niemals Kindern und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen, das Gerät zu benutzen.
• Lassen Sie Reinigung und Benutzerwartung nicht von Kindern durchführten.
• Kinder dürfen nicht mit dem Gerät oder mit der Anschlussleitung speien.
• Betreiben Sie das Gerät nicht in beeinträchtigtem Zustand (z.B.: unter Einfluss von Drogen, Alkohol oder Medikamenten).

WARNING!

Verletzungsgefahr durch mangelnde Qualifikation!

Mangelnde Erfahrung oder Fertigkeit im Umgang mit benöttigten Werkzeugen und fehlende Kenntnis regionaler oder normativer Bestimmungen für erforderliche handwerkliche Arbeiten kann schwerste Verletzungen oder Sachschäden zur Folge haben.

Beauftragen Sie für alle Arbeitsen, deren Risiken sie nicht durch ausreichend persönliche Erfahrung abschätzen können, eine qualifizierte Fachkraft.

Zusätzliche Sicherheitshinweise für Ladegeräte

Verwendung und Behandlung des Ladegerätes

• Schlieben Sie das Ladegerät nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt.
• Schlieben Sie das Lädegerät nur an eine gut zugängliche Steckdose an, damit Sie es bei einem Störfall schnell vom Stromnetz trennen können.
• Sorgen Sie beim Aufladen des Akkus immer für eine ausreichende Lüftung. Es konnen Gase entstehen.
• Verwenden Sie das Ladegerät nur zum Aufladen von vom Hersteller freiigegebenen Akkus.
• Laden Sie keine nicht-wiederaufladbaren Batterien auf.
• Ein zersprungener oder in irgendeiner Weise beschädigter Akku darf nicht mit dem Ladegerät verbunden werden.
• Schützen Sie das Ladegerät vor jeder Art von Feuchtigkeit.
• Verwenden Sie das Ladegerät nur in Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Regen.
• Benutzen Sie das Ladegerät niemals in Umgebungen mit explosiven oder entflammbaren Materialien. Es besteht Feuer- und Explosionsgefahr.
• Stellen Sie keine Gegenstände auf das Ladegerät unddecken Sie das Ladegerät nicht ab.
• Stellen Sie das Ladegerät nicht in der Nähe einer Wärmequelle auf.
• Prufen Sie das Ladegerät regelmäßig auf Schäden.
• Benutzen Sie ein beschädigtes Ladegerät erst nach erfolgter Reparatur wieder.
• Das Ladegerätarf nicht auseinanderergebaut werden. Reparaturen dürfen nur von einem zugelassenen technischen Kundendienst durchgeführt werden.
• Benutzten Sie das Ladegerät nicht, wenn es Schlagen oder Stößen ausgesetzt wurde oder heruntergefallen ist.
• Trennen Sie das Ladegerät nach jeder Benutzung vom Netz.
• Trennen Sie das Ladegerät vor Reinigung, Instandhaltung, Lagerung und Transport vom Netz und halten Sie es vollständig abkühlen.
• Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

Auspacken und Lieferumfang prüfen

WARNING!

Erstickungsgefahr durch Verpackungsmaterial!

Verfangen des Kopfes in Verpackungsfolie oder Verschlucken von sonstigem Verpackungsmaterial kann zum Tod durch Erstickten führen. Speziell für Kinder sowie geistig beeinträchtigte Menschen, die die Risiken durch Mangel an Wissen und Erfahrung nicht abschätzen können, besteht hierfür erhöhtes Gefahrenpotential.

• Stellen Sie sicher, dass Kinder sowie geistig beeinträchtigte Menschen nicht mit dem Verpackungsmaterial speilen.

Beschreibung

Beschreibung des Schwimmbadreinigers

Der alkubetriebene Schwimmbadreiniger fuhrt die Unterhaltsreinigung des Bodens sowie der Wende Ihres beflitten Beckens durch.

Reinigungswalzen lose nabi den angehafteten Biofilm.

Die abnehmbare Filtrereinheit 8 filter geloste Ablagerungen und Schwebstoffe aus dem Wasser.

Wenn der Akku erschöpf ist, beendet der Schwimmbadreiniger die Reinigung.

Statusanzeige

Die Statusanzeige gibt Auskunft über den Betriebszustand des Geräts:

blau leuchten

Das Gerät ist eingeschaltet und betriebsbereit.

blau blinken

Das Gerät ist in Betrieb (und reinigt das Becken).

Iila leuchten

Das Gerät ist via Bluetooth mit der App verbunden. Wahrend theses Betriebszustands, kann das Gerät konfiguriert werden aber nicht reinigen!

grün blinken

Der Akku wird geladen.

grün leuchten

Der Akku ist vollständig geladen.

gelb blinken

Der Akku ist fast leer (und das Gerät fahrz zur Beckenwand - Selfparkmodus).

rot leuchten oder blinken

Das Gerät zeigt eine Störung an.

Funktionen der App-Steuerung via Bluetooth (Optional)

"Robo Control" ist eine kostenfrei erhältliche App für Ihr Smartphone oder Tablet. Diese App ermöglich es Einstellungen der Reinigungssprogramme von darauf vorgesehenen Schwimmbadreiniger via Bluetooth vorzunehmen und den vollen Umfang des Gerätes zu nutzen.

Im Auslieferungszustand ist das Reinigungsmrogramm „Standard Vollpool - Wand + Boden + Wasserlinie" voreingestellt.

(1) Bodenreinigung / *Öko-Bodenreinigung

Das Gerät reinigt ausschließlich den Boden des Beckens. / *Zusatzeinstellung nur in der APP möglich. Energiesparmodus, um langere Laufzeit zu ermögen.

(2) Wandreinigung

Das Gerät reinigt ausschließlich die Wand des Beckens.

(3) Standard Vollpool / \*Wand danach Boden

Wand + Boden + Wasserlinie / *Zusatzestellung nur in der APP möglich. Hier kann die Reinigungssreihenfolge mit der APP definiert werden.

Vorbereitung

Akku laden

WARNING!

Brandgefahr!

Unsachgemäß Temperatur oder Feuchtigkeit während des Ladevorgangs konnen den Akku beschädigen und bis zum Brand führen.

• Laden Sie den Akku bei Raumtemperatur (niemals unter 10^ ).
• Schließen Sie das Ladegerät ausschließlich dann an, wenn Ladegerät und Ladebuchse trocken sind.

HINWEIS!

Unsachgemäßes Laden und Entlagen, kann die Leistungsfähigkeit des Akkus unverhältnismäßig beeinträchtigen.

• Laden Sie den Akku vor Erstanwendung des Geräts vollständig auf.
• Laden Sie den leeren Akku binnen 12h wieder vollständig auf.
• Laden Sie den Akku mindestens ein Mal alle drei Monate vollständig auf, selbst wenn das Gerät während dieser Zeit nicht in Betrieb war.

HINWEIS!

Das Laden des Akkus bei nasser oder feuchter Ladebuchse führt zu erhöhter Korrosion an den Kontakten.
- Schließen Sie das Ladegerät ausschließlich dann am Gerät an, wenn die Ladebuchse trocken ist.

Ladevorgang

1. Schalten Sie das Gerät vor dem Ladevorgang aus.

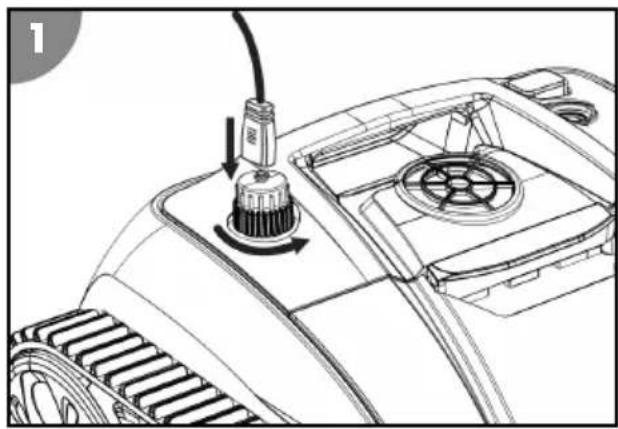

2. Schrauben Sie die Kappe 5 entgegen dem Uhrzeigersinn von der Ladebuchse.
3. Verbinden Sie das Ladegerät mit dem Gerät.
4. Stecken Sie das Ladegerät in eine Steckdose. Die Statusanzeige am Gerät blinkt grün. Der Akku wird geladen.
5. Wenn die Ladekontrolleuche grün leuchtet, trennen Sie das Ladegerät von der Stromversorgung und dem Gerät.
6. Schrauben Sie der Kappe im Uhrzeigersinn auf die Ladebuchse.

Der Akku ist geladen.

App installieren

Um den vollen Funktionsumfang des Geräts nutzen zu können, ist es erforderlich folgende App zu installieren.

iOS Android

oder suchen Sie im App Store nach "Robo Control"

Halten Sie die App durch regelmäßiges Installieren von Updates auf aktuellstem Stand. Nur so kann dauerhaft störungsfreier Betrieb der Steuerung via Bluetooth garantiert werden.

Bedienung

WARNING!

Lebensgefahr beim Betrieb während des Badens!

Haare oder Kleidungsstücke können angesaugt oder vom Reinigungselement gefangen werden und im Extremfall Personen unter Wasser halten und am Auftauchen hindern.

• Betreiben Sie das Gerät niemals während sich Personen im Pool befinden.
• Verhindern Sie jeder Zugang zum Pool, solange das Geräte in Betrieb ist.

Prufen Sie folgenden vor jedem Gebrauch:

• Sind Schäden am Gerät erkennbar?
• Sind Schaden an den Bedienelementen erkennbar?
• Ist die Funktion der Einzelteile gegeben?
• Ist das Zubehör in einwandfreiem Zustand?
• Sind alle Leitungen in einwandfreiem Zustand?

Nehmen Sie ein beschädigtes Gerät oder Zubehör nicht in Betrieb. Lassen Sie es durch den Hersteller oder seinen Kundendienst oder eine qualifizierte Fachkraft überprüfen und reparieren.

Becken reinigen

Beachten Sie folgenden, bevor Sie Ihr Becken reinigen:

• Entfernen Sie mögliche Abdeckungen bzw. Folien vom Becken.
• Entfernen Sie Hindernisse (z.B. Leiter) aus dem Becken.
• Schalten Sie die Filteranlage mindestens eine Stunde vor Beginn der Reinigung ab, damit sich Verunreinigungen im Wasser am Boden absetzen können.

Gehen Sie wie folgt vor, um Ihr Becken zu reinigen:

1. Setzen Sie die Filtereinheit ein.
2. Setzen Sie das Gerät ins Becken und schalten es ein.

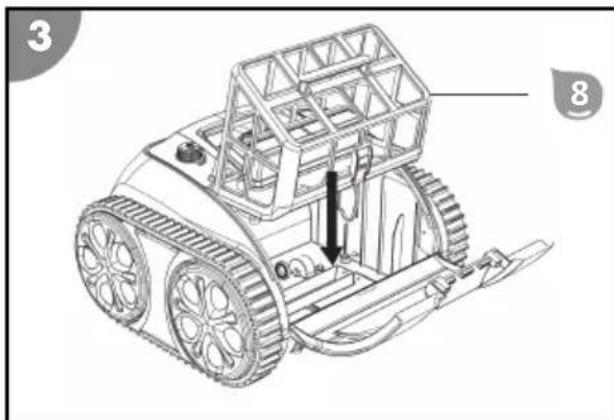

Filter einsetzen

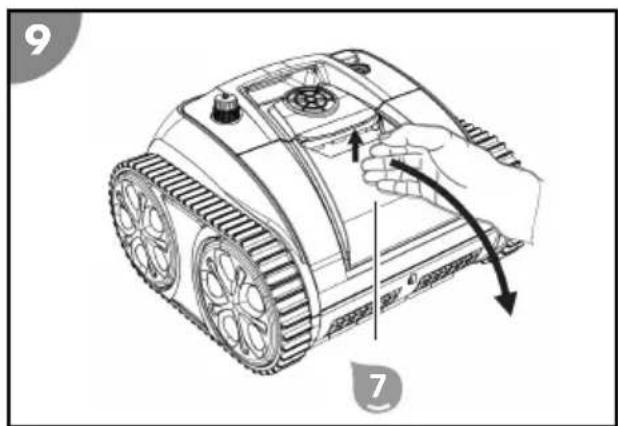

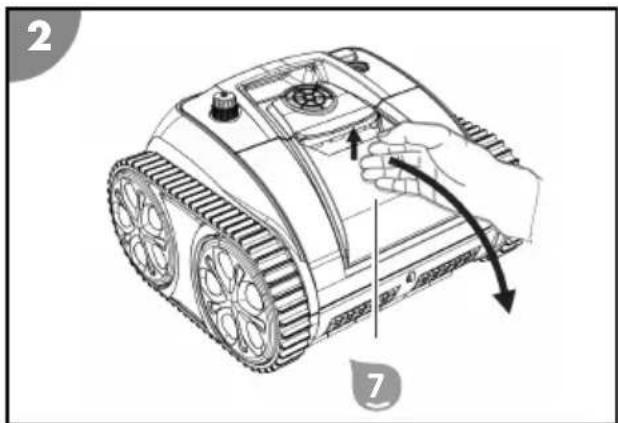

1. Offnen Sie die Klappe 7.
2. Setzen Sie die Filtrereinheit auf den Ansaugkanal.

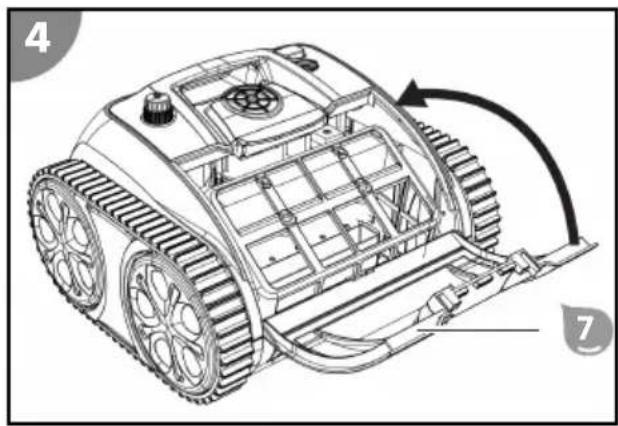

3. Schlieben Sie die Klappe bis diese eingerastet ist.

Der Filter ist eingesetzt.

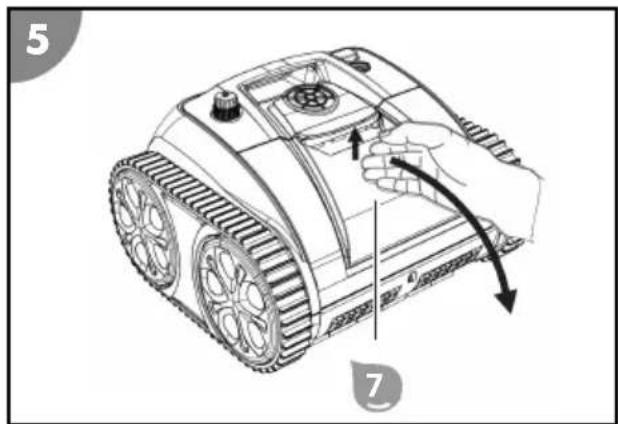

Auftriebshilfen montieren

1. Offnen Sie die Klappe 7.
2. Kleben Sie die selbstklebenden Auftriebshilfen die Innenseite der Klappe 7.
3. Schließen Sie die Klappe bis diese eingerastet ist.

Die Auftriebshilfen sind montiert.

Gerät ins Becken setzen und Reinigung starten

Das Gerät kann im Auslieferungszustand, ohne Verwendung der App, eingesetzt werden. Optional besteht nonetheless die Möglichkeit das voreingestellte Reinigungssprogramm (siehe Kapitel "Beschreibung") für individuelle Anforderungen zu optimieren. Gewünschte Einstellungen müssen vor dem Betrieb, außerhalb des Wassers, vorgenommen werden und bleiben danach gespeichert.

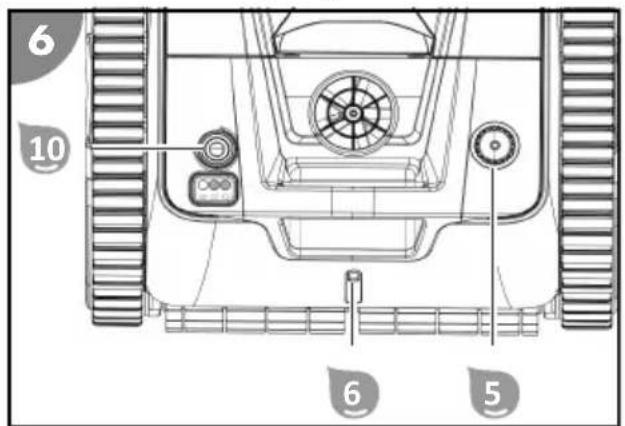

1. Kontrollieren Sie, dass die Kappe fest auf die Ladebuchse geschraubt ist.
2. Drücken Sie ca. 2 Sekunden auf den Schalter ON/OFF 10

Die Statusanzeige leuchtet kurz grün auf, danach leuchtet die Statusanzeige dauerhaft blau. Das Gerät ist eingeschaltet und betriebsbereit. Das Gerät muss innerhalb von 3 Minuten ins Wasser gesetzt werden, ansonsten schaltet es sich automatisch aus.

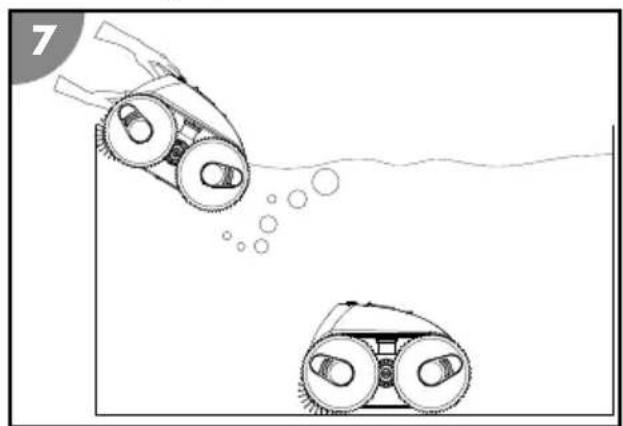

1. Halten Sie das Gerät am Griff fest und tauchen es langsam ins Wasser, bis die Luft vollständig entwichen ist.

2. Lassen Sie das Gerät zu Boden sinken.

Achten Sie darauf, dass das Gerät mit der Unterseite am Boden des Beckens aufkommen und die Reinigung ungehindert in Richtung Mitte des Beckens starten kann.

Die Statusanzeige 品 blinkt blau.

Das Gerät ist ins Becken gesetzt und startet zeitverzögt, etwa 20 Sekunden nach der automatischen Kalibrierung, mit der Reinigung.

Reinigungssprogramm manuell über Gerät einstellen

Das Gerät kann im Auslieferungszustand, ohne Verwendung der App, eingesetzt werden. Der Standardmodus ist die vollständige Reinigung des Beckens "Standard Vollpool".

Es gibt 3 Reinigungsmodi, die Sie direkt auf dem Gerät manuell einstellen können: Standard Vollpool, Boden, Wand. (siehe Kapitel "Beschreibung").

1. Drücken Sie kurz den Schalter ON/OFF am Gerät, um manuell zwischen den Reinigungsmod zu wechseln.

Die Anzeige des gewählten Reinigungsmodus leuchtet blau.

Das manuell eingestellte Reinigungssprogramm ist konfiguriert und gespeichert.

Reinigungssprogramm über die App konfigurieren

Bei Verwendung der App muss sowohl WLAN als auch Bluetooth auf Ihr Mobilgerät aktiviert sein. Koppeln des Geräts mit der App sowie Konfigurieren des Reinigungsgrogramms sind außerhalb des Wassers erforderlich, bevor das Gerät ins Becken gesetzt wird und die Reinigung startet. Vorgenommene Einstellungen bleiben gespeichert und werden bei künftigem Betrieb befolgt.

1. Aktivieren Sie Bluetooth und WLAN.

Unter Android kann es erforderlich sein auch GPS zu aktivieren.

1. Drücken Sie für ca. 2 Sekunden den Schalter ON/OFF 10

Die Statusanzeige leuchtet blau. Das Gerät ist betriebsbereit und bereit sich via Bluetooth mit der App zu verbinden.

1. Starten Sie die App "Robo Control".
2. Suchen Sie nach verfügbaren Geräten.
3. Wahlen Sie Ihr Gerät aus, um es mit der App zu verbinden.

Die App meldet den erfolgreichem Verbindungsaufbau.

Die Statusanzeige 6 leuchtet lila. Das Gerät ist mit der App verbunden.

1. Folgen Sie den Anweisungen der App und wahren Sie die gewürschten Parameter.
2. Kontrollieren und bestätigen Sie die eingestillten Werte.

Das Reinigungssprogramm ist konfiguriert und gespeichert.

Gerät außer Betriebnehmen

Gehen Sie wie folgt vor, um das Gerät außer Betrieb zunehmen:

1. Hebien Sie das Gerät aus dem Becken und schalten es aus.
2. Reinigen Sie die Filtrereinheit und das Gerät.

Reinigung beenden

Das Gerät beendet die Reinigung automatisch, sobald der Akku fast aufgebraucht ist. Die Statusanzeige 6 blinkt gelb, während das Gerät zur Beckenwand fahr t und die Parkposition eingenommen hat.

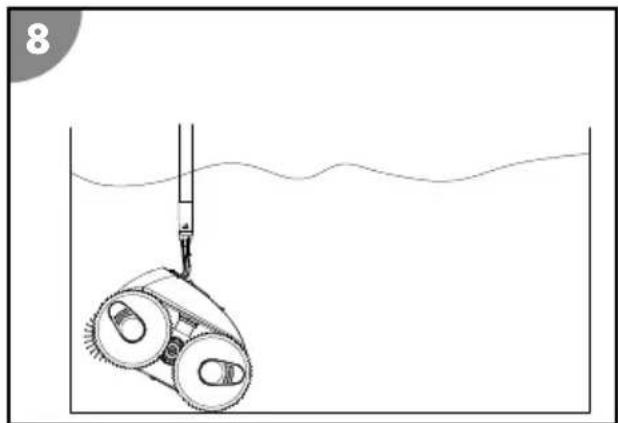

Gerät aus dem Becken haben

1. Befestigen Sie den Haken an einer Teleskopstange und faden in Sieihn in den Griff des Geräts ein.

Versuchen Sie keinesfalls das Gerät an der Schlaufe der Kappe für die Ladebuchse zu haben!

1. Ziehen Sie das Gerät langsam in Richtung Wasseroberfläche, bis Sie den Griff mit der Hand erreichen können.

2. Heben Sie das Gerät am Griff langsam aus dem Wasser und halten es über der Wasseroberfläche.

Nach 10-15 Sekunden ist der Großteil des im Gehäuse gesammelten Wassers wieder ins Becken zurückgeflossen.

1. Schalten Sie den Schalter ON/OFF 10 aus.

Die Statusanzeige leuchtet rot und erlischt sobald sich das Gerät ausgeschaltet hat.

1. Stellen Sie das Gerät darüber das Becken.

Das Gerät ist aus dem Becken gehoben.

Reinigen Sie das Gerät nach jedem Betrieb, um weiteren störungsfreien Betrieb zu gewährleisten.

Reinigung

Reinigen Sie das Gerät ausschließlich mit handelsüblichen Badezimmerreiniger, klarem Leitungswasser und einem fusselfreiem Tuch. Aggressive Reinigungsmittel können das Gerät beschädigen. Trocknen Sie das Gerät mit einem fusselfreien Tuch.

Gerät reinigen

1. Entfernen und reinigen Sie den Filter.
2. Spulen Sie das Gerät nach jeder Verwendung mit klarem Leitungswasser ab und aus. Das Gerät ist gereinigt.

Filter entnehmen

1. Öffnen Sie die Klappe

1. Ziehen Sie die Filtereinheit 8 senkrecht nach oben aus dem Gerät.

Der Filter ist entnommen.

Filter reinigen

1. Ziehen Sie an der Lasche und öffnen Sie den Deckel 9 der Filtrereinheit.

1. Spulen Sie die Filtrereinheit grundlich mit klarem Leitungswasser aus.

1. Schlieben Sie den Deckel 9 der Filterinheit bis dieser einrastet.

Der Filter ist gereinigt.

Lagerung

1. Reinigen Sie das Gerät gründlich (siehe Kapitel "Reinigung").

2. Lassen Sie alle Teile vollständig abtrocknen.

3. Laden Sie das Gerät vollständig auf.

Durch Selfstentladung ist ein Nachladen spätestens alle 3 Monate erforderlich.

1. Anschließlich lagern Sie Gerät und Zubehör an einem trockenen und frostfreien Ort (≥ +5 °C) ohne direkter Sonneneinstrahlung.

Fehlersuche

FehlerbildUrsacheBehebung
Ladegerät blinkt rot. Niedrige Akkuspflattung oder Akkufdefekt.	Wenden Sie sich an denKundendienst.
Das Gerät erreicht nicht alle Stellenim Becken.	Der Wasserkreislauf des Beckens isteingeschaltet.	Schalten Sie die Filteranlage desBeckens aus.
	Das Gerät bleibt am Ablaufgitterhängen.	Schalten Sie die Filteranlage desBeckens aus.
Das Gerät führte die Wand nichtvollständig hoch.	Der Filter ist verstopft. Reinigen Sie den Filter.
	Algen wahren an den Wänden. Reinigen Sie die Beckenwandelmanuell vor. Prüfen und bekämpfenSie die Ursache desAlgenwachstums (z. B. pH-Wert).Verwenden Sie denSchwimmbadreiniger hαufiger.
	Die Wassertemperatur ist zu hochoder zu niedrig.	Betreiben Sie das Gerät beiBetriebstemperatur des Wassers(siehe Kapitel "Technische Daten").
	Die Reifen oder dieReinigungswalze sind abgenutzt.	Prüfen Sie die Reifen undReinigungswalze auf Abnutzungenund ersetzen Sie diesegegebenenfalls.
	Das Gerät ist zu kein und kippt. Schalten Sie das Gerät aus undlassen Sie die gesamte Luftentweichen.
	Das Gerät hat zu weniger Auftrieb. Montieren Sie die zusätzlicheAuftriebshilfen aus demLieferumfang. Siehe "Auftriebshilfenvontieren".
Das Gerät sinkt nicht ab. Es befoindet sich Luft im Gerät. Schalten Sie das Gerät aus undlassen Sie die gesamte Luftentweichen.
Der Salzgehalt ist zu hoch und dasGerät hat mehr Auftrieb.	Stellen Sie den Salzgehalt richtigein. Siehe Kapitel "Technische Daten".
Das Gerät taucht auf. Das Gerät klettert zu hoch, oder esbefindet sich Luft im Gerät.	Schalten Sie das Gerät aus undlassen Sie die gesamte Luftentweichen.
	Der Salzgehalt ist zu hoch und dasGerät hat mehr Auftrieb.	Stellen Sie den Salzgehalt richtigein. Siehe Kapitel "Technische Daten".

Falls sich die Störung nicht beheben{lsst, wenden Sie sichitte an eine authorisierte Fachkraft oder das Steinbach-Support-Team.

Technische Daten

SCHWIMMBADREINIGERAKKU

Modell: OS7010 Akkutyp: Lithium-lonen

ArticleNumber: 061502Y Akkukapazitat: 4.600 mAh

Breite Reinigungselement: 360 mm Ladezeit: 2 - 3 Stunden

Geschwindigkeit: max. 11 m/min Laufzeit: bis zu 150 min

Tauchtiefe: max. 2,0 m FUNKSTEUERUNG

Filterfeinheit: 180 μm App: Robo Control

Schutzart: IPX8 Übertragungsfrequency: 2400 MHz

LADEGERÄT Effektive 20,5 dBm

Strahlungsleistung ERP:

Nennleistung: 45 W Poolgroße - Bodenfläche: max. 40

Betriebsspannung und - 100-240 V~, 50/60 Hz Salzgehalt Wasser < 0,5 %

frequenz: (Salzelektrolyse):

Ausgangsspannung: 25,2 V --- Wassertemperatur: 10^ - 35^

Schutzart: IP20 Umgebungstemperatur: 10^ - 40^

Ersatzteile

061420 - Reinigungswalze mit Antriebsrad
061429 - Klappe für Filterinheit
061421 - Antriebsrad
061430 - Kappe für Ladebuchse
061422 - Gehäuse Unterveril
061431 - Gehäuse Oberteil
4 061423 - Rad vorne
061432 - Motoreinheit
061424 - Rad hinten
14 061433 - Ladegerät
6 061425 - Antriebsriemen
061434 - Verbindungskabel mit Ladebuchse
061426 - Radabdeckung
061427 - Seitenabdeckung
061428 - Filtereinheit

Konformitätserklärung

Hiermit erklart die Steinbach International GmbH, dass der Funkanlageotyp Poolrunner SMART RXB 450 (061502Y) der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar: www.steinbach-group.com

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung.

Altgerät entsorgen

Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen.

Altgeräte)dürfen nicht in den Hausmüll!

Solfte das Gerät einmal nicht mehr benutzt werden konnen, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit oberstehendem Symbol gekennzeichnet.

Batterien und Akkus)durren nicht in den Hausmull!

Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal, ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle in ihrer Gemeinde/ Ihr Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführten werden können.
gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei, Li = Lithium

Model: OS7010 Typ baterie: Lithium-ion

Cislo vyrobku: 061502Y Kapacita baterie: 4 600 mAh

Sirka cisticihoprvu: 360 mm Doba nabijeni: 2-3 hodin

Moden: OS7010 Tn akymylatopha

AKMYNJATOPHA

BATEPNA

bataepn:

JIITHeBO-IOHHa

4600 mAh

ApTnkyIeH Homep: 061502Y KanauTeHa

akymylaTopHaTa BaTePnIa

Unpok eJemEmT 3a

360 mm Bpeme Ha 3apekdahe: 2-3 yaca

NouchteBahe:

Ckopoct: maki. 11 m/min PpOdbjKntJHocT Ha

do 150 MInHyTu

pa6ota:

Дьлбочина Ha cnypskaHe: MaKc. 2,0 m ДИСТАHЦОНHO

YINPABJIEHHE

CTeENHaФnIITpaIaY:180μmPpIIOXeHHe:RoboControl

CTeneHa 3aunTa:IPX8 YecToTa Ha npedabahe: 2400 MHz

3APYdHO YCTPOIcTBO

EpeKTHBHa MoHocT Ha 20,5 dBm

n3b4BaHe ERP:

mavi renkte yanip sonme

sari renkte yanip sonme

© 2025 Steinbach International GmbH

Nachdruck oder Vervielfaltigung (auch auszugsweise) nur mit Genehmigung der Steinbach International GmbH. Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfaltigungen, Übersetzungen, Mikroverfilmen und die Einspeisung und Verarbeitung in elektronischen Systemen.

Vertrieben durch

Steinbach International GmbH

L. Steinbach Platz 1,

AT-4311 Schwertberg

helpdesk.steinbach.at

Produktinformationen/ Product information/ Informations relatives au produit/ Informazioni sul prodotto/ Informazione o izdelku/ Informazioni despree produs/ Informace o vyrobku/ Informazione o proizvodu/ Termekinformacao/Informacao o vyrobku/ PpOyKToBa INΦopMaun/ Ürün bilgileri/ Informazione o produkcie/ Informacion sobre el producto

steinbach-group.com

Pool Control

Pool Control App

Download on the

App Store

GET IT ON

Google Play

Ersatzteile/ Spare parts/ Pièces de rechange/ Parti di ricambio/ Nadomestni deli/ Piese de schimb/ Náhradní díly/ Zamjenski dijelovi/ Pótalkárészek/ Náhradné diély/ Pe¾bún yáctn/ Yedek parçalar/ Czěsci zamienne/ Piezas de recambio

steinbach-group.com/de/ersatzteile
