Produkttyp	Kinderwagen
Marke	Mutsy
Modell	Spider
Empfohlenes Alter	Von 3 Monaten bis 4 Jahren
Maximales Kindesgewicht	55 lb (ca. 25 kg)
Maximale Körpergröße des Kindes	42,7 Zoll (ca. 108 cm)
Gewicht des Kinderwagens	Ca. 10 kg (Schätzung)
Maximales Korbgewicht	7 lb (ca. 3,2 kg)
Sicherheitsgurt	5-Punkt mit Schrittgurt
Rückenlehnenverstellung	Mehrere Positionen (seitliche Knöpfe)
Verstellbare Fußstütze	Ja, durch Züge unter der Fußstütze
Verstellbare Stoßstange	Ja, durch Klemmen auf der Rückseite
Bremse	Pedal am hinteren Rahmen (Verriegelung/Entriegelung)
Schwenkbare Lenkung	Schwenkbare Vorderräder mit Arretierung
Verdeck	Mit Sonnenschutz, Klickbefestigung
Liegeposition	In Restaurantposition (Stoßstange in unterer Position)
Autositzadapter	Kompatibel mit Graco Snugride (mit Rahmenadapter)
Inklusive Zubehör	Verdeck, Fußsack, Korb
Optionales Zubehör	Transporttasche, Regenschutz
Pflege	Reinigung mit Seifenwasser, kein Maschinenwäsche
Materialien	Lackierter Stahl, abnehmbare Bezüge
Sicherheitsnormen	ASTM F833-11, SOR/85-379:2012
Verwendung	Nur zum Spazieren (nicht zum Joggen oder Skaten)

Häufig gestellte Fragen - Spider Mutsy

Wie klappt man den Kinderwagen Spider Mutsy zusammen?

Um den Kinderwagen zusammenzuklappen, ziehen Sie zuerst die Bremse fest. Lösen Sie die Klemmen auf der Rückseite der Stoßstange und senken Sie sie vollständig ab, dann schließen Sie die Klemmen wieder. Unter dem Sitz ziehen Sie den Zugmechanismus nach außen, um den Sitz nach oben zu klappen. Ziehen Sie dann den Entriegelungsgriff unter dem Sitz von sich weg und dann nach oben, um den unteren Rahmen einzuklappen. Für ein kompakteres Zusammenklappen entfernen Sie zuerst das Verdeck.

Wie stellt man die Rückenlehne des Kinderwagens ein?

Die Rückenlehne wird eingestellt, indem Sie die Einstellknöpfe auf beiden Seiten an der Rückseite des Sitzes drücken. Halten Sie die Knöpfe gedrückt und bewegen Sie die Rückenlehne nach vorne oder hinten in die gewünschte Position, dann lassen Sie die Knöpfe los.

Wie installiert man einen Graco-Autositz auf dem Kinderwagen?

Befestigen Sie zuerst den Mutsy-Rahmenadapter am oberen Rahmen (Markierungen L und R). Schieben Sie dann den Graco-Adapter in die universellen Befestigungspunkte des Rahmenadapters. Setzen Sie den Graco-Autositz rückwärtsgerichtet auf die Adapter, bis er einrastet. Überprüfen Sie die Befestigung, indem Sie den Sitz anheben.

Was ist das maximale Kindesgewicht für diesen Kinderwagen?

Das maximale Kindesgewicht beträgt 55 lb (ca. 25 kg), und die Körpergröße sollte 42,7 Zoll (ca. 108 cm) nicht überschreiten. Der Kinderwagen ist für Kinder von 3 Monaten bis 4 Jahren ausgelegt.

Wie reinigt man den Kinderwagen Mutsy Spider?

Reinigen Sie mit einem feuchten Tuch und Seifenwasser (flüssige Seife ohne Bleichmittel). Waschen Sie den Bezug niemals in der Maschine und trocknen Sie ihn nicht im Trockner. Bei Flecken behandeln Sie die gesamte Fläche. Bewahren Sie den feuchten Kinderwagen immer mit geöffnetem Verdeck auf.

Kann der Kinderwagen zum Joggen verwendet werden?

Nein, dieser Kinderwagen ist nicht zum Joggen oder Skaten konzipiert. Er ist nur zum Spazieren bestimmt. Unsachgemäße Verwendung kann die Sicherheit des Kindes gefährden.

Wie montiert man die Hinterräder ab?

Um die Hinterräder abzunehmen, drücken Sie die Kunststofflasche am Ende der Radachse ein und ziehen Sie die Achse aus der Kunststoffkerbe am Rahmen.

Wie befestigt man das Sonnenverdeck?

Setzen Sie die beiden Kunststoffvorrichtungen des Verdecks in die vorgesehenen Kerben am Rahmen, bis ein Klicken zu hören ist. Spannen Sie dann das Verdeck mit den seitlichen Kunststoffspannern.

Die Bremse funktioniert nicht mehr, was tun?

Überprüfen Sie, ob die Hinterräder korrekt montiert sind (der Bremsring muss vorhanden sein). Reinigen Sie regelmäßig die Radachsen und schmieren Sie sie mit säurefreier Vaseline. Für die Verriegelungsmechanismen verwenden Sie Teflonspray (Trockenschmiermittel).

Welches Mutsy-Zubehör ist mit dem Spider kompatibel?

Verwenden Sie ausschließlich original Mutsy-Zubehör: Fußsack, Regenschutz, Transporttasche, Adapter für Graco-Autositze. Die Verwendung von nicht empfohlenem Zubehör kann den Kinderwagen instabil machen.

BEDIENUNGSANLEITUNG Spider Mutsy

Gebrauchshinweise p 9

Wartung p 9

Übersicht p 10

Montage p 10

Ausklappen des Rahmens p 10

die Räder p 11

Anbringen des Sonnenschutzes p 11

das Anschnallen p 11

Verstellen der Rückenlehne p 11

Verstellen der Fußstütze p 11

Verstellung des Schiebebügels p 11

Zusammenklappen des Rahmens p 12

das Lenksystem p 12

die Bremse p 12

Transport und Lagerung p 12

Restaurantposition p 12

Der Fußsack p 12

Die Graco Autositz p 12

US

warnings p 14

tips for use p 14

maintenance p 14

overview p 15

assembly p 15

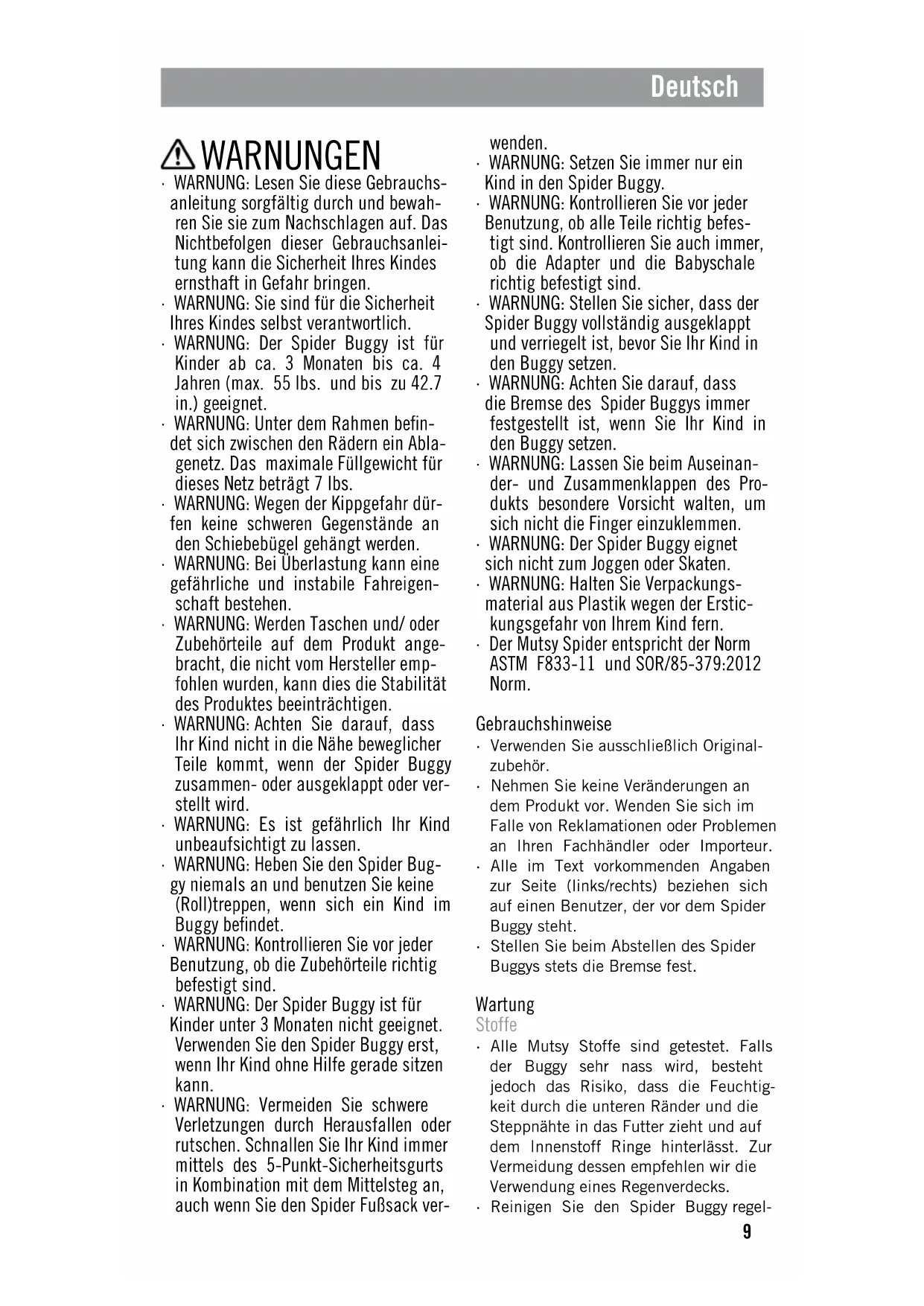

• WARNUNG: Lesen Sie diese Gebrauchsanleitung sorgfältig durch und bewahren Sie sie zum Nachschlagen auf. Das Nichtbefolgen dieser Gebrauchsanleitung kann die Sicherheit Ihres Kindes ernsthaft in Gefahr bringen.
• WARNUNG: Sie sind für die Sicherheit Ihres Kindes selbst verantwortlich.
• WARNUNG: Der Spider Buggy ist für Kinder ab ca. 3 Monaten bis ca. 4 Jahren (max. 55 lbs. und bis zu 42.7 in.) geeignet.
• WARNUNG: Unter dem Rahmen befindet sich zwischen den Rädern ein Ablagenetz. Das maximale Füllgewicht für dieses Netz beträgt 7 lbs.
• WARNUNG: Wegen der Kippgefahr dürfen keine schweren Gegenstände an den Schiebebügel gehängt werden.
• WARNUNG: Bei Überlastung kann eine gefährliche und instabile Fahreigenschaft bestehen.
• WARNUNG: Werden Taschen und/oder Zubehörteile auf dem Produkt angebracht, die nicht vom Hersteller empfohlen wurden, kann dies die Stabilität des Produktes beeinträchtigen.
• WARNUNG: Achten Sie darauf, dass Ihr Kind nicht in die Nähe beweglicher Teile kommt, wenn der Spider Buggy zusammen- oder ausgeklappt oder ver- stellt wird.
• WARNUNG: Es ist gefährlich Ihr Kind unbeaufsichtigt zu lassen.
• WARNUNG: Heben Sie den Spider Buggy niemals an und benutzen Sie keine (Roll)treppen, wenn sich ein Kind im Buggy befindet.
• WARNUNG: Kontrollieren Sie vor jeder Benutzung, ob die Zubehörteile richtig befestigt sind.
• WARNUNG: Der Spider Buggy ist für Kinder unter 3 Monaten nicht geeignet. Verwenden Sie den Spider Buggy erst, wenn Ihr Kind ohne Hilfe gerade sitzen kann.
• WARNUNG: Vermeiden Sie schwere Verletzungen durch Herausfallen oder rutschen. Schnallen Sie Ihr Kind immer mittels des 5-Punkt-Sicherheitsgurts in Kombination mit dem Mittelsteg an, auch wenn Sie den Spider Fußsack ver-

wenden.

- WARNUNG: Setzen Sie immer nur ein Kind in den Spider Buggy.

- WARNUNG: Kontrollieren Sie vor jeder Benutzung, ob alle Teile richtig befestigt sind. Kontrollieren Sie auch immer, ob die Adapter und die Babyschale richtig befestigt sind.

- WARNUNG: Stellen Sie sicher, dass der Spider Buggy vollständig ausgeklappt und verriegelt ist, bevor Sie Ihr Kind in den Buggy setzen.

- WARNUNG: Achten Sie darauf, dass die Bremse des Spider Buggys immer festgestellt ist, wenn Sie Ihr Kind in den Buggy setzen.

- WARNUNG: Lassen Sie beim Auseinander- und Zusammenklappen des Produkts besondere Vorsicht walten, um sich nicht die Finger einzuklemmen.

- WARNUNG: Der Spider Buggy eignet sich nicht zum Joggen oder Skaten.

- WARNUNG: Halten Sie Verpackungsmaterial aus Plastik wegen der Erstickungsgefahr von Ihrem Kind fern.

- Der Mutsy Spider entspricht der Norm ASTM F833-11 und SOR/85-379:2012 Norm.

Gebrauchshinweise

• Verwenden Sie ausschließlich Originalzubehör.
• Nehmen Sie keine Veränderungen an dem Produkt vor. Wenden Sie sich im Falle von Reklamationen oder Problemen an Ihren Fachhändler oder Importeur.
• Alle im Text vorkommenden Angaben zur Seite (links/rechts) beziehen sich auf einen Benutzer, der vor dem Spider Buggy steht.
• Stellen Sie beim Abstellen des Spider Buggys stets die Bremse fest.

Wartung

Stoffe

- Alle Mutsy Stoffe sind getestet. Falls der Buggy sehr nass wird, besteht jedoch das Risiko, dass die Feuchtigkeit durch die unteren Ränder und die Steppnähte in das Futter zieht und auf dem Innenstoff Ringe hinterlässt. Zur Vermeidung dessen empfehlen wir die Verwendung eines Regenverdecks.

- Reinigen Sie den Spider Buggy regel-

mäßig. Verwenden Sie dazu aber keine aggressiven Reinigungs- oder Schmiermittel.

! Nicht in der Waschmaschine waschen oder im Trockner trocknen.

• Flecken auf dem Innen- oder Außenstoff können Sie mit einer Lauge aus Wasser und flüssiger Seife ohne Bleichmittel behandeln. Wird der Spider Buggy in nassem Zustand abgestellt, so muss das Verdeck aufgespannt sein.
• Obgleich die Mutsy Stoffe mit größtmöglicher Sorgfalt ausgewählt und auf Farbechtheit getestet worden sind, kann der Stoff ausbleichen. Mutsy übernimmt für ein eventuelles Verblassen der Farben keine Haftung.

Buggy

• Der Lack braucht keine Pflege; er nimmt durch Stoßen oder Schleifen jedoch schneller Schaden als Chrom. Beachten Sie dies, wenn Sie den Buggy im Auto transportieren.
  ! Tipp: Um das Verkratzen des Lackes zu vermeiden, empfehlen wir die Verwendung der Transporttasche.
• Schmieren Sie die Räder niemals mit Öl. Wenn Sie die Achsen regelmäßig säubern und mit Vaseline schmieren, laufen die Räder immer reibungslos.
• Die übrigen beweglichen Teile können gegebenenfalls mit Teflon-Spray (Trockenschmiermittel) eingesprüht werden. Reiben Sie in diesem Fall mit einem weichen Tuch nach.
• Sprühen Sie vor allem den Verriegelungs mechanismus regelmäßig mit Teflon-Spray (Trockenschmiermittel) ein.
• Die Reifen können v.a. auf glatten Böden wie Parkett, Laminat, Linoleum usw. schwarze Spuren hinterlassen.

Übersicht

Liste der in Abb. a dargestellten Teile

• Schiebebügel (1)
• Kopfstütze (2)
• Rückenlehne (3)
• Sitzfläche (4)
• Sicherheitsgurt (5)
• Schulterschutz (6)
• Entriegelungsklemmen (7)

• Befestigungspunkt am oberen Rahmen (für den Sonnenschutz) (8)

• Oberer Rahmen (9)

• Zentraler Kunststoffblock (10)
• Unterer Rahmen vorne (11)
• Unterer Rahmen hinten (12)
• Fußstütze (13)
• Vorderradblock (14)
• Schwenkblockierung (15)
• Hinterrad (16)
• Bremspedal (c2: 17)
• Hebel (18)
• Handgriff mit Entriegelungsfunktion (b2: 19)
• Transporttasche
• Regenverdeck
• Sonnenschutz (20)
• Befestigungsvorrichtung Sonnenschutz (21)
• Gelenk Sonnenschutz (22)
• Rahmenadapter (m: 23)
• Fußsack

Montage

Verpackungsinhalt:

• 1 Spider Rahmen mit Sitz und Ablagenetz
• 1 Sonnenschutz
• 1 Vorderradblock
• 2 Hinterräder

Montage-Reihenfolge

• Ausklappen des Spider Rahmens (1)
• Anbringen der Hinterräder (2)
• Anbringen des Vorderradblocks (3)
• Anbringen des Sonnenschutzes (4)

Ausklappen des Spider Rahmens (b)

• Lösen Sie die am Netz befestigte Rahmenverriegelung.
• Ziehen Sie den Spider zunächst am Handgriff hoch und bewegen Sie dann den Schiebebügel nach oben, bis Sie ein deutliches Klicken hören. Gehen Sie sicher, dass der Handgriff in der Aussparung liegt.
• Bewegen Sie die Sitzfläche nach unten, bis ein Klicken zu hören ist.
• Bewegen Sie die Metallklemmen an der Rückseite des Schiebebügels nach hinten, um den Schiebebügel in die gewünschte Position zu bringen. Vergessen Sie nicht, die Klemmen wieder zu schließen, sodass der Schiebebügel wieder verriegelt ist.
• Klappen Sie die Fußstütze nach unten.

! Kontrollieren Sie vor jedem Gebrauch, ob der Buggy korrekt ausgeklappt und verriegelt ist.

Die Räder

Anbringen der Räder

- Es müssen 2 Hinterräder und 1 Vorder-radblock am Rahmen angebracht werden. Die Hinterräder sind mit einem Bremskranz ausgestattet.

Anbringen der Hinterräder (c1)

- Zum Anbringen der Hinterräder muss die Kunststoff-Radachse in die Kunststoff-Hülse geschoben werden. Die Kunststoff-Lasche am Ende der Radachse sorgt dafür, dass das Hinterrad verriegelt wird, wenn die Radachse ganz in der Kunststoff-Aussparung sitzt.

Anbringen des Vorderradblocks (d1)

- Zum Anbringen des Vorderradblocks schieben Sie die Öffnung des Vorderradblocks so über das vertikale Röhrenende an der Vorderseite des Spider Rahmens, dass die Schwenkblockierung des Vorderradblocks nach oben gerichtet ist. Wenn der Vorderradblock ganz auf dem Röhrenende sitzt, rastet er mit einem Klicken ein.

Abnehmen der Hinterräder (c2)

- Zum Abnehmen der Hinterräder drücken Sie die Kunststoff-Lasche am Ende der Radachse und ziehen die Radachse aus der Kunststoff-Aussparung heraus.

Abnehmen des Vorderradblocks (d2)

- Zum Abnehmen der Vorderradblocks klicken Sie die Kunststoff-Lasche an der Unterseite des Vorderradblocks nach außen. Der Vorderradblock ist dann entriegelt und kann von der vertikalen Achse gezogen werden.

Anbringen des Sonnenschutzes (e)

- Mittels des Klicksystems können Sie den Sonnenschutz am Spider Rahmen befestigen. Klicken Sie dazu die 2 Kunststoff-Vorrichtungen (L+R) am Sonnenschutz in die hierfür vorgesehenen Aussparungen (Befestigungspunkte Sonnenschutz) am Rahmen. - Vergessen Sie nicht, den Sonnenschutz

mittels der Kunststoff-Gelenke an beiden Seiten des Sonnenschutzes aufzuspannen.

- Zum Abnehmen des Sonnenschutzes drücken Sie (L+R) auf die Arretierung und ziehen den Schutz aus den Aus-sparungen.

Das Anschnallen Ihres Kindes

! Schnallen Sie Ihr Kind immer mit dem Sicherheitsgurt an, wenn es selbstständig sitzen kann.
- Setzen Sie Ihr Kind in den Buggy und achten Sie darauf, dass sich der Mittelsteg zwischen den Beinen Ihres Kindes befindet.
- Achten Sie darauf, dass Sitz und Fußstütze der Größe Ihres Kindes angepasst sind.
- Der Spider Buggy ist mit einem 5-Punkt-Sicherheitsgurt ausgestattet. Sie verschließen den Sicherheitsgurt, indem Sie die Kunststoffteile ineinander klicken.
- Der Gurt kann verstellt werden, indem der Verstellmechanismus über die Gurtbänder in die gewünschte Position geschoben wird.

Verstellen der Rückenlehne (f)

• Um die Rückenlehne nach hinten zu verstellen, drücken Sie den Verstellknopf an der Rückseite des Buggysitzes an beiden Seiten und bewegen ihn gleichzeitig nach hinten, bis die gewünschte Position erreicht ist.
• Um die Rückenlehne nach vorne zu verstellen, drücken Sie den Verstellknopf an der Rückseite des Buggysitzes an beiden Seiten und bewegen ihn gleichzeitig nach vorne, bis die gewünschte Position erreicht ist.

Verstellen der Fußstütze (g)

- Zum Verstellen der Fußstütze bewegen Sie beide Kunststoff-Hebel (L+R) unter der Fußstütze zu sich hin und bewegen gleichzeitig die Fußstütze in die gewünschte Position.

Höhenverstellung des Schiebebügels (h)

- Der Schiebebügel kann auf jede beliebige Höhe eingestellt werden. Wählen Sie eine Position, die Ihnen angenehm ist.

Deutsch

- Verstellen Sie den Schiebebügel mit Hilfe der Klemmen an der Rückseite wie unter "Ausklappen des Spider Rahmens" beschrieben.

Zusammenklappen des Rahmens (k)

• Bremse feststellen.
• Beginnen Sie mit dem Einklappen des Schiebebügels. Hierzu lösen Sie zuerst die Klemmen an der Rückseite des Schiebebügels. Daraufhin bewegen Sie den Schiebebügel ganz nach unten. Vergessen Sie nicht, die Klemmen wieder zu schließen, sodass der Schiebebügel verriegelt ist.
• An der linken Seite befindet sich unter der Sitzfläche ein Hebel. Bewegen Sie diesen nach außen, sodass Sie die Sitzfläche nach oben klappen können. Unter der Sitzfläche befindet sich im zentralen Befestigungsteil ein Hand-griff, mit dem Sie den Spider entriegeln können. Ziehen Sie diesen zunächst von sich weg; durch diese Bewegung wird der obere Rahmen entriegelt. Daraufhin bewegen Sie den Handgriff nach oben, wodurch auch der untere Rahmen zusammenklappt.

! Sie brauchen den Sonnenschutz nicht abzunehmen, um den Rahmen zusammenzuklappen. Der Buggy lässt sich jedoch kompakter zusammenklappen, wenn der Sonnenschutz zunächst entfernt wird.

- Den Rahmenverschluss können Sie wieder am Netz festmachen.

Das Lenksystem (Spider)

Der Schwenkstand (i)

• Bewegen Sie die Schwenkblockierung am Vorderradblock nach oben. Jetzt ist der Vorderradblock schwenkbar.
• Bewegen Sie die Schwenkblockierung nach unten, um den Schwenkstand zu blockieren. Der Schwenkstand wird automatisch blockiert, wenn die Vorderräder wieder in ihrem ursprünglichen, geraden Stand bewegt werden.

Die Bremse (j)

- Drücken Sie eines der beiden Bremspedale am hinteren Rahmen langsam mit dem Fuß nach unten, um die

Bremse festzustellen.

- Drücken Sie eines der beiden Bremspedale am hinteren Rahmen langsam mit dem Fuß nach oben, um die Bremse zu lösen.

Transport und Lagerung des Spider Rahmens

• Im zusammengeklappten Zustand können Sie den Spider Rahmen dank des Kunststoff-Griffes am zentralen Befestigungsteil leicht tragen. Darüber hinaus ist eine praktische Transporttasche erhältlich, in der Sie den Spider Rahmen transportieren und lagern können.
• In der Transporttasche befindet sich an der Oberseite eine Aussparung für den Griff. Wenn der Spider sich in der Transporttasche befindet, kann er an diesem Griff oder an dem an der Transporttasche befindlichen Schulterriemen getragen werden.

Die Restaurantposition

- Dies ist die niedrigste Position des Schiebebügels. In dieser Position ist der Spider Buggy kompakter, was z.B. von Vorteil ist, wenn er in ausgeklappten Zustand in einem Restaurant aufgestellt wird.

Der Spider Fußsack

• Um den Fußsack zu befestigen, müssen Sie zunächst den Sicherheitsgurt lösen und die Gurtbänder durch die Aussparungen im Fußsack ziehen.
• Um die Oberseite des Fußsackes abzunehmen und nur die Unterseite zu benutzen, brauchen Sie nur den Reißverschluss zu öffnen.
• Die Oberseite des Fußsacks können Sie umschlagen, um es Ihrem Kind bequemer zu machen.

Graco Snugride (5 - 22 lbs. und < 29 in.)

Graco Safeseat (5 - 30 lbs. und < 32 in.)

Befestigen des Rahmenadapters auf dem Rahmen (I)

• Schlagen Sie die Seitenteile des Sitzes nach hinten (I1)
• Verstellen Sie die Rückenlehne in Liegeposition.
• Öffnen Sie die Adapter mittels der dafür

vorgesehenen Arretierung und klemmen Sie die Adapter (L+R) an der angezeigten Position und in der angegebenen Richtung um den Rahmen (12).

! Befestigen Sie den Adapter mit der Markierung R an der rechten Seite und befestigen Sie den Adapter mit der Markierung L an der linken Seite.

Befestigen des Graco Adapters auf dem Rahmenadapter (m)

• Drücken Sie den Graco Adapter in die Universal-Befestigungspunkte des Rahmenadapters (m1).
• Befestigen Sie den Graco Autositz mit dem Rücken in Fahrtrichtung auf den Graco Adaptern bis der Knopf einrastet (m2).
• Vergewissern Sie sich, dass der Graco Autositz fest sitzt, indem Sie versuchen,

ob Sie den Autositz vom Rahmen abheben können.

- Befestigen Sie die Seitenteile mit dem Klettverschluss wieder an der Unterseite der Sitzfläche.

Abnehmen des Graco vom Spider-Sportwagen

• Drücken Sie die Entriegelung an der Rückseite des Graco hinein und heben Sie den Autositz vom Adapter.
• Drücken Sie die Entriegelungsknöpfe der Universal-Befestigungspunkte nach hinten, bis der Graco Adapter sich aus der Arretierung löst. Der Graco Adapter kann jetzt vom Rahmenadapter entfernt werden.
• Entfernen Sie jetzt den Rahmenadapter.
