BEDIENUNGSANLEITUNG High Care A014001 BABYMOOV

BEDIENUNGSCANLEITUNG

Vielen Dank für ihre Wahl für unser Babyphone High Care. Wir bitten Sie, die vorliegende Bedienungsanleitung aufmerksam zulesen, um Ihr Gerät bestmöglich zu nutzen und ihm eine lange Lebensdauer zu garantieren. Wenn Sie jedoch einen Fehler feststellen oder auf irgend ein Problemstoßer setzen Sie sichitte mit unserem Kundendienst in Verbindung.

WICHTIG: Das Babyphone arbeitet mit niedrigen Sendestärken, um Babys Gesundheit zu schützen. Empfänger und Sender kommunizieren nicht ständig, um die im Raum auftretende Strahlung gering zu halten. Wenn Baby weint, aktiviert sich das Systemsofar, um Sie zu warnen; wenn Baby nicht weint, kommunizieren Sender und Empfänger ledigious alle 20s, um den einwandfrei den Betrieb zu kontrollieren und Informationen wie die Raumtemperatur zu aktualisieren.

FUNKTIONEN

• Reichweite 1000m in offenem Gelände.
• 2 Kanäle + 68 Digitalcodes (insgesamt somit 136 Unterkanäle) für einen sicheren Schutz vor Interferenzen.
• Empfänger mit Lithiumbatterie, in der Ladestation wieder aufladbar.
• Hör- und sightbare Alarme, Vibrierfungtion am Empfänger.
• Lautstärkeneinstellung am Sender und Empfänger.
• Sanfes Nachtlicht am Sender.

• Einstellung der Empfindlichkeit des Mikrofons am Sender.

• Temperaturanzeige für das Kinderzimmer am Sender und Empfänger und Alarm am Empfänger für zu hohe / niedrige Temperatur (gemäß dem von den Eltern gewählten Temperaturbereich).

• Enternungskontrolle, wenn das Kind sich mehr als 25 m entfernt.
• Hör- und sightbarer Alarm am Empfänger, wenn der Sender sich außer Reichweite befindet.
• Anzeige des Ladezustands der Batterie und Alarm Batterie schwach an Empfänger und Sender.
• Möglichkeit zur Wahl der Sendeleistung am Sender (hoch/niedrig) zur Veränderung der Lebensdauer der Batterie und zur Beschränkung des Strahlungs niveaus.

WARNHINWEISE

• Das Babyphone High Care ist nicht als ein medizinisches Gerät zu betrachten. Neben dem Einsatz des Babyphone High Care wird dringend empfohlen, dass Ihr Baby regelmäßig und unmittelbar von einem Erwachsenen beaufsichtigt wird. Frühgeburen oder als Risikofälle eingestufe Kinder **n von Ihrem Kinderarzt oder sonstigem medizinischen Personal betreut werden.
• Es)dufenur Akkubatterien wieder aufgeladen werden.
• Akkubatterien müssen vor dem Laden aus dem Gerät entnommen werden.
• Weder neue und alte, noch Akkus und Alkalibatterien mischen.
• Akkubatterien dürfen nur unter Aufsicht eines Erwachsenen aufgeladen werden.
• Die Batterien müssen in der richtigen Polrlichtung (+ / -) einlegecht werden.
• Leere Batterien müssen aus dem Gerät entnommen werden.
• Die Anschlussklemmen)durfen nicht kurzgeschlossen werden.
• Immer die vom Hersteller mitgelieferte Batterie für den Empfänger benutzen: wenn die Batterie beschädigt ist, muss sie vom Hersteller, seinem Kundendienst oder einer ausgebildeten Fachkraft ersetzt werden, um Gefahren zu vermeiden.

STROMVERSORGUNG

A / Sender

1. Batteriebetrieb (Batterie nicht mitgeliefert)

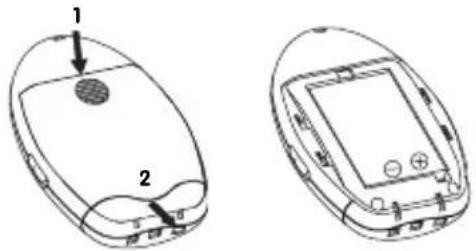

Auf die Abdeckung drucken und schiben, um Zugang zum Batteriefach zu haben. Drei Alkalibatterien des Typs AAA in das Fach einlagen. Die angegebene Polrlichtung (+ / -) beachten.

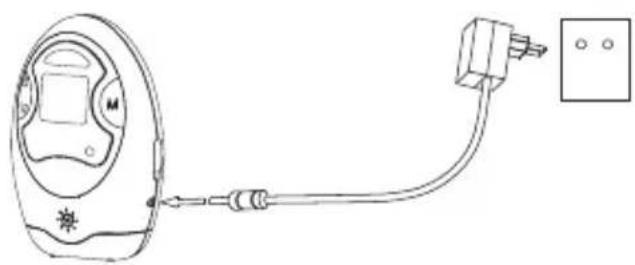

2. Netzbetrieb (Netzadapter mitgeliefert)

Der Sender kann über eine Steckdose und einen AC-Adapter (9V, 300 mA) versorgt werden. Den Stecker am Adapterausgang an den DC-Steckplatz des Senders anschließen (7a). Den Adapter an die Netzsteckdose anschließen. Der Batteriebetrieb wird mit dem Anschluss des Senders an die Netzversorgung unterbrochen.

Hinweis: Die Reichweite ist großer, wenn der Sender an eine Netzsteckdose angeschlossen ist.

B / Empfänger

1. Betrieb über die mitgelieferte Batterie

Die Lithiumbatterie ist bereits in den Empfänger eingelegt

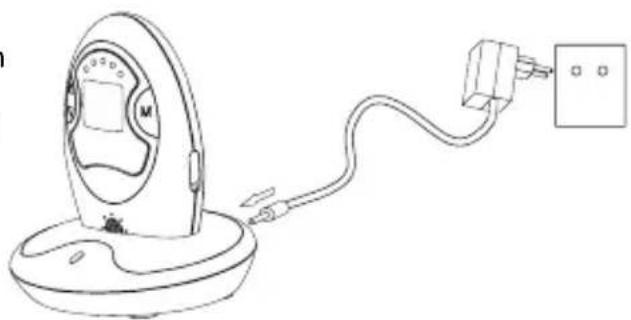

2. Aufladen und Betrieb auf der Ladestation

Vor dem ersten Betrieb den Empfänger ausstellen und auf der Ladestation aufladen. Die Ladungsanzeige leuchtet rot. Wenn die Batterie aufgeladen ist (mittlere Dauer 3 Stunden), bleibt die Anzeige grün. Der Empfänger ist betriebsbereit. Wenn Sie den Empfänger in der Ladestation halten, erfolgt das Wiederaufladen der Batterie automatisch, sobald ein zu geringer Ladungszustand festgestellt wird. HINWEIS: FÜR EINE LÄNGERE LEBENSDAUER DER BATTERIE VOR DEM AUFLADEN WARTEN, BIS SIE KOMPLETT ENTLADEN IST.

BEDIENELEMENTE

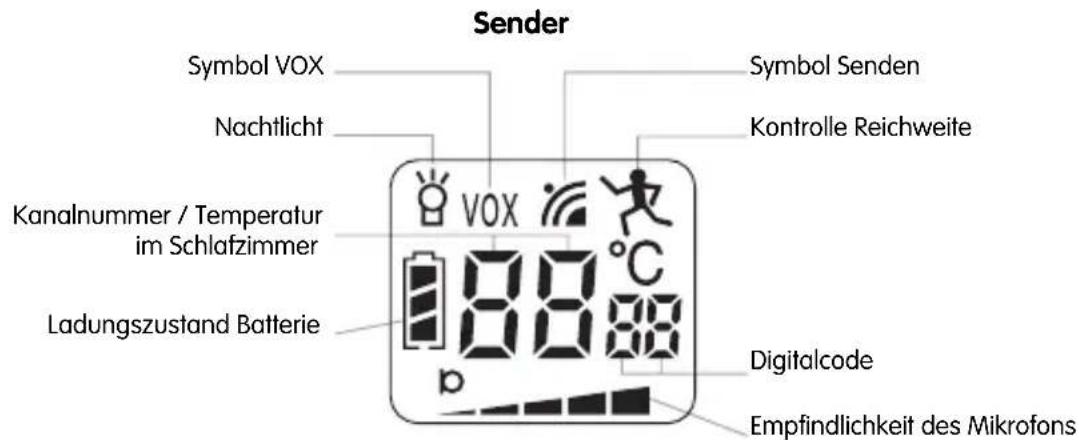

Sender

1. On/Off-Schalter und Schalter für das Nachhalt
2. Wahlschalter hoch/niedrig
3. Betriebsartwahl
4. Nachtlicht
5. Mikrofon
6. Betriebsanzeige
   7a. DC-Steckplatz
   7b. Temperaturfuhler

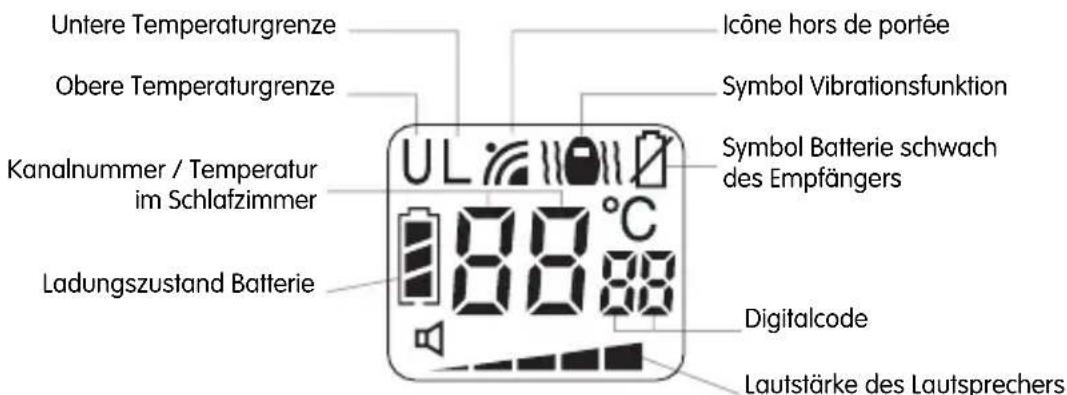

Empfänger

1. On/Off-Schalter und Schalter für die Vibrierfungtion
2. Wahlschalter hoch/niedrig
3. Betriebsartwahl
4. Leuchtdioden zur Anzeige des Geräuschpegels
5. Laufsprecher
6. Ladekontakte

Ladestation

1. Ladeanzeige
2. Ladestifte
3. DC-Anschluss

Empfänger

EINSTELLUNGEN

Wahl des Kanals und des Digitalcodes	SENDER EMPFÄNGER
	Die Betriebswahltaste (3) länger als 5 Sekunden gedrückt halten; ein Piepton zeigt an, dass Sie den Programmiermodul aktiviert haben. Bildschirm-Anzeige:	Die Betriebswahltaste (10) länger als 5 Sekunden gedrückt halten; ein Piepton zeigt an, dass Sie den Programmiermodul aktiviert haben. Bildschirm-Anzeige:
	Den Wahlschalter hoch/niedrig (2) zur Wahr des Kanals benutzen und auf die Betriebswahltaste (3) drücken, um die Wahl zu bestätigten. Bildschirm-Anzeige (hier ist Kanal 2 gewählt):	Den Wahlschalter hoch/niedrig (9) zur Wahl desselben Kanals wie am Sonder benutzen und auf die Betriebswahltaste (10) drücken, um die Wahl zu bestätigten.
	Den Wahlschalter hoch/niedrig (2) zur Wahl des Digitalcodes benutzen und auf die Betriebswahltaste (3) drücken, um die Wahl zu bestätigten. Bildschirm-Anzeige (hier ist Codes 28 gewählt):	Den Wahlschalter hoch/niedrig (9) zur Wahl desselben Digitalcodes wie am Sonder benutzen und auf die Betriebswahltaste (10) drücken, um die Wahl zu bestätigten. Bildschirm-Anzeige (hier ist Codes 28 gewählt)
Leistung	Den Wahlschalter hoch/niedrig (2) zur Wahl der Ausgangsleistung benutzen. Hi steht für eine hohe, Lo für eine niedrige und Elo für eine extrem niedrige Leistung. Die Betriebswahltaste (3) drücken, um die Wahl zu bestätigten.
Entfernungs-kontrolle	Wenn ELo gewählt ist, erscheint das Symbol für die Entfernungskontrolle : der Empfänger gibt einen Alarm aus, wenn die Entfernung zwischen Empfänger und Sender 25 m überschreitet.
Alarm Außer Reichweite	Den Wahlschalter hoch/niedrig (2) zur W von On/Off benutzen und auf die Betriebswahltaste (3) drücken, um die W zu bestätigten.	Den Wahlschalter hoch/niedrig (9) zur Wahl von On/Off benutzen und auf die Betriebswahltaste (10) drücken, um die Wahl zu bestätigten.
Alarm Höchsttemperatur U		Den Wahlschalter hoch/niedrig (9) zur Wahl der Höchsttemperatur (von -3°C bis +49°C) benutzen, oberhalb der der Empfänger einen Alarm ausgibt. Sie können auf die Einstellung einer Tiefsttemperatur verzachten: Off wahlen (nach 49°C). Die Betriebswahltaste (10) drücken, um die Wahl zu bestätigten.
Alarm Tiefsttemperatur L		Den Wahlschalter hoch/niedrig (9) zur Wahl der Tiefsttemperatur (von -8°C bis +44°C) benutzen, unterhalb der der Empfänger einen Alarm ausgibt. Sie können auf die Einstellung einer Tiefsttemperatur verzachten: Off wahlen (nach 44°C). Wenn Sie eine unlogische Wahl treffen (Höchsttemperatur unter der Tiefsttemperatur), ignoriert der Empfänger ihre Wahl und korrigiert sie automatisch auf 2°C unter dem Höchstwert. Die Betriebswahltaste (10) drücken, um die Wahl zu bestätigten.
Grundbildschirm	23°	23°

ANMERKUNGEN

1. Wahl des Kanals und des Digitalcodes

Wenn Ihr Nachbar zufällig das gleiche Babyphone-Modell besitzt und denselben Kanal mit dem gleichen digitalen Code eingestellt hat, müssen Sie einen anderen Kanal und digitalen Code wahren, ansonsten wür Sie beiden das Baby des jeweils anderen horen. Die vorstehenden Schritte wiederholen und sicherstellen, dass der Empfänger mit einem neuen Kanal und einem neuen digitalen Code programmiert wird.

2. Wahl der Leistung

Bitte beachten, dass die Sendedistanz bei einer geringen Leistung geringer, die Lebensdauer der Batterie aber länger wird. Die emittierte Strahlung wird im Übrigen ebenfals verringgert.

3. Entfernungsalarm

Die Funktion der Entfernungskontrolle ist hilfreich, um die Aktivität eines Kinds im Laufstall oder im Kinderzimmer zu kontrollieren. Der Sender wird am Kind angebracht. Wenn es sich weiter als 25m entfernt, gibt der Empfänger einen Alarm an die Eltern aus.

Hinweis: Wenn der Sender auf einen Betrieb mit Enternungskontrolle eingestellt ist, besteht der Empfänger automatisch in die Betriebsart Enternungskontrolle über (angezeigt durch den Buchstaben auf dem LCD-Bildschirm), unabhängig von der Stellung des Alarms Außer Reichweite auf ON oder OFF.

Einstellung für den Alarm Außer Reichweite am Sender	Einstellung für den Alarm Außer Reichweite am Empfänger	Anmerkung
ON	ON	Normale Funktion des Alarms
ON	OFF	Kein Alarm, selbst bei Verlassen der Reichweite
OFF	ON	Ständiger Alarm, ob außer Reichweite oder nicht
OFF	OFF	Kein Alarm, selbst bei Verlassen der Reichweite
ELo	ON oder OFF	Akustisches Signal, wenn eine Distanz von 20-30m übersritten wird (falls auf dem LCD-Bildschirm des Empfängers erscheint)

4. Tempersaturalarm

• Es wird eine Temperaturdifferenz von +/- 5^ zwischen Höchst- und Mindesttemperatur im Vergleich zur aktuellen Zimmertemperatur empfohlen, da der Temperaturalarm ansonsten schon bei einzelnen Schwankungen der Temperatur im Kinderzimmer auslõst.
• Bei plottlichen Temperaturänderungen kann der Sensor einige Minuten vor der Anzeige der Raumtemperatur benötigen.
• Achtung: Aufgrund der vom Gerät selbst ausgestrahlten Wärme beträgt die Fehlerspanne bis zu +5°C: davon die Mindest- und Höchsttemperatoren um 5°C erhöhen, um diese Abweichung zu berücksichtigten.

BETRIEB

A / Sender

• Den Sender circa 1m von der Wiege aufstellen, das Mikrofon (5) auf das Baby richten.
  Die Empfindlichkeit des Mikrofons mit der Taste hoch/niedrig (2) einstellen: die Balken auf dem Bildschirm zeigen die Empfindlichkeit an. Je mehr Balken zu sehen sind,esto empfindlicher reagiert die Einheit auf Ton und warnt Sie, wenn der eingestellte Gerauschpegel erreicht ist.

• Sobald der Sender einen Ton vernimmt, leuchtet der Bildschirm auf und zeigt das Symbol.

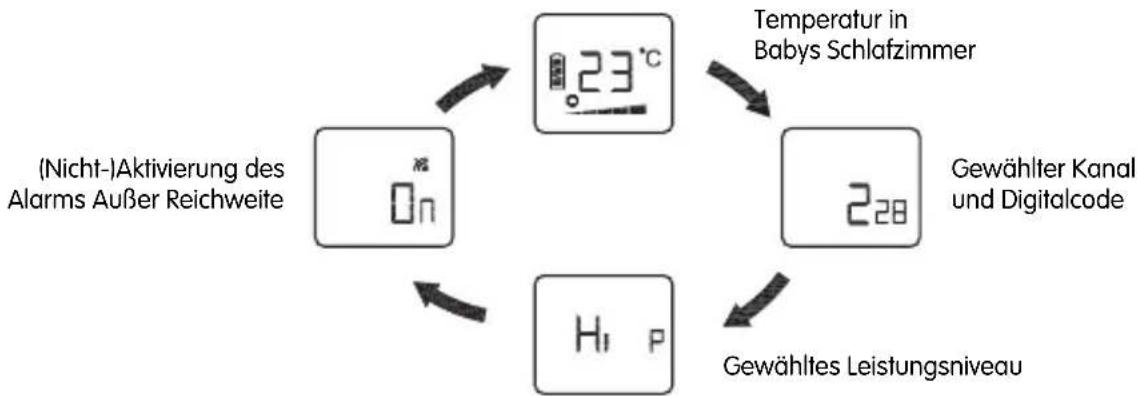

• Zur Überprüfung ihrer Einstellungen kurz auf die Betriebswahltaste (3) drücken. Der Bildschirm zeigt die verschiedene Einstellungen in zyklischer Reihenfolge an:

• Das Nichtlicht (4) kann auf Dauerbetrieb gestellt werden, indem der On/Off Schalter (1) auf g. gestellt wird. Das Nichtlicht kann auch durch kurzen Druck auf die Betriebswahltaste (3) auf eine Stimmauslösung (VOX-Funktion) gestellt werden: das Symbol VOX erscheidt besoin dem Symbol . Das Nichtlicht Goes jeder Mal an, wenn das Mikrofon einen Ton verzeichnet und erlischt automatisch, wenn wieder Ruhe einkehr.

• Der Ladezustand der Batterie wird über das Symbol angezeigt. Wenn die Energie der Batterie verbraucht ist,nehmen die Segmente der Ladungsanzeige allmählich ab.Wenn die Anzeige leer ist,leuchtet das Symbol fur schwache Batterie,der Sender gibt ein Signal fur die Eltern an den Empfänger aus.

B / Empfänger

• Den Empfänger in eine angemessene Entfernung vom Sender stellen, um Interferenzen zu vermeiden (schrilles Gerausch).
• Wenn der Empfänger ein Signal vom Sender empfangt, leuchten der Bildschirm und die Leuchtdioden für die Gerauschmessung (11) auf. Die Anzahl der Dioden steigt in Abhängigkeit von der Intensität von Babys Stimme.
  Die Lautstärke des Laufsprechers kann über den Wahlschalter hoch/niedrig (9) geregelt werden. Je mehr Balken zu sehen sind,esto groBer ist die Lautstärke. Ein Bildschirm ohne Balken steht fur einen Laufsprecher ohne Ton.
• Wenn Sie die Vibrationsfunktion benutzen wollen, den Schalter On/Off (8) auf stellen. Das Symbol entscheidigt auf dem Bildschirm. Sobald Babys Stimme laut genug zu horen ist, latent die Vibrierfungtion aus. Um die Batterien zu schonen, wird empfohlen, die Vibrierfungtion nicht systematisch zu benutzen.
• Wenn die Alarmfunktion Außer Reichweite sowohl am Sender als auch am Empfänger auf On stehen, wird ein Alarm „Außer Reichweite" ausgelost, falls die Reichweite für mehr als 2 Minuten übersritten wird: die Leuchtdioden (11) und das Symbol Außer Reichweite blinken, der Temperatursensor zeigt -^ an. Der Alarm und die Symbole werden ausgeblendet, wenn der Empfänger wieder in die Reichweite des Senders kommt.

Hinweis: Der Alarm lost automatisch aus, sobald der Sender ausgeht, wenn die Batterie schwach oder die Stromversorgung unterbrochen werden oder wenn die Einstellungen für Kanal/Digitalcode/Alarm AuBe Reichweite zwischen Sender und Empfänger unterschied sind.

• Wenn die Temperatur in Babys Schlafzimmer außerhalb des durch obere und untere Schwellentemperatur festgelegten Bereichs liegt, ist ein Alarm zu horen: das entsprechende Symbol (U oder L) erscheint, die aktuelle Temperatur blinkt auf dem Bildschirm.

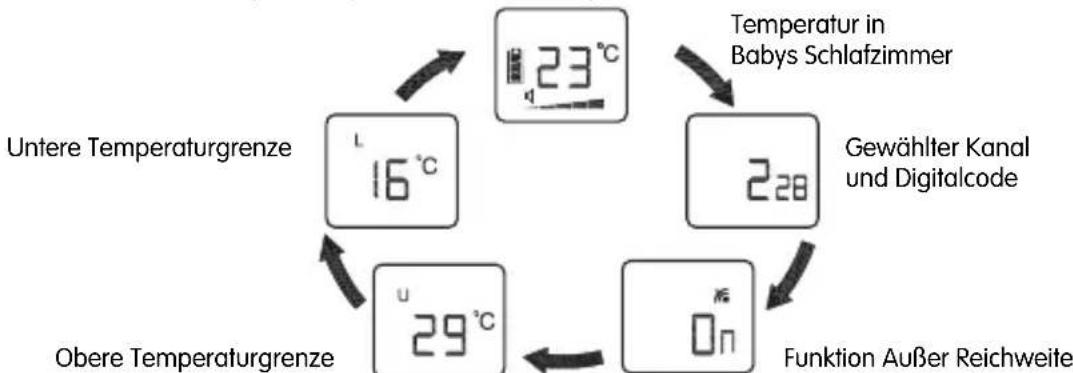

• Zur Überprüfung Ihrer Einstellungen kurz auf die Betriebswahltaste (10) drücken. Der Bildschirm zeigt die verschiedenen Einstellungen in zyklischer Reihenfolge an:

• Der Ladezustand der Batterie wird über das Symbol. angezeigt. Wenn die Energie der Batterie verbraucht ist, erhnen die Segmente der Ladungsanzeige allmählich ab. Wenn die Anzeige leer ist, blinkt das Symbol Batterie schwach und ein Alarm wird ausgelost (nur am Empfänger). Den Empfänger in die Ladestation stellen: die Segmente der Ladungsanzeige der Batterie blinken während des Ladevorgangs. Wenn sie geladen ist, endet das Blinken, alle Segmente sind zu sehen und die Ladungsanzeige gehen auf grün über.
• Aus praktischen Gründen können die Elfern den Empfänger am mitgelieferten Band um den Hals tragen.

C / Sender und empfänger

Bei jedem Drücken eines Schalters zeigt ein Piepton die Übernahme der Einstellung durch das Gerät an. Die Lautstärke des Alarms und der Pieptone ist fix (unabhängig von der Einstellung der Lautstärke des Laufsprechers).

VORSICHTSMASSNAHMEN

• Nur die mitgelieferten Netzadapter benutzen. Die Benutzung anderer Netzadapter kann das Babyphone High Care beschädigen.
• Wenn das Babyphone High Care über einen längeren Zeitraum nicht benutzt wird, alle Batterien des Senders und die Batterie des Empfangers entfern, um eine Beschädigung durch auslaufende Batterien zu vermeiden.
• Den Netzadapter aus der Wandsteckdoseziehen, wenn das Babyphone nicht benutzt wird.

• Das Babyphone High Care Funktioniert am besten in einem Temperaturbereich von -9^ bis +50^ .

• Das Babyphone High Care nicht über einen längeren Zeitraum direkter Sonneneinstrahlung aussetzen und nicht in der Höhe einer Wärmequelle, in einem feuchten oder sehr staubigen Raum aufstellen.

• Das Gerät nicht auseinanderbauen: es enthalt keine Teile, die als solche wieder verwendet werden konnten.
• Elektrische und elektronische Gegenstände unterliegen Sondermullbestimmungen für die Entsorgung. Geben Sie ihre zu entsorgenden elektrischen und elektronischen Geräte nicht in die den allgemeinen Haushaltsmüll, sondern in ein System mit Mülltrennung.

ZUBEHÖR

a. 6V AC-Adapter for den Sender
b. 6V AC-Adapter für das Schnelllagegerät
c. Ladestation
d. Sender
e. Empfänger
f. Wieder aufladbare 3,7V Lithiumbatterie (installiert in der Empfangsstation)
a.Band
h. Bedienungsanleitung

b

d

TABELLE ZUR FEHLERDIAGNOSE

Problem mögliche Ursachen Lösung
• Keine Übertragung. • Die Empfindlichkeit des Mikrofons des Senders ist zu niedrig. • Die Batterie des Empfängers ist leer / die Batterien des Senders sind schwach oder die Netzadapter sind nicht richtig angeschlossen.	• Die Empfindlichkeit des Mikrofons mit der Wahltaste hoch/niedrig (2) einstellen. • Eine neue Batterie in den Empfänger einlagen/Batterien des Senders wechsel oder die Anschlüsse überprüften.
• Übertragung unterbrochen. • Die Empfindlichkeit des Mikrofons des Senders ist zu hoch eingestellt.	• Die Empfindlichkeit des Mikrofons über die Taste hoch/niedrig (2) verringn.
• Alarm Außer Reichweite immer aktiviert.	• Einstellung von Kanal oder digitalem Code sind in Sender und Empfänger unterschiedlich. • Die Batterie des Senders ist leer. • Die Funktion Außer Reichweite stehen am Sender auf Off, am Empfänger bereits auf On.	• Gleichen Kanal und digitalen Code an Sender und Empfänger einstellen. • Neue Batterie einlagen oder den AC-Adapter benutzt. • Den Alarm Außer Reichweite am Sender auf On stellen.
• Alarm Außer Reichweite von Zeit zu Zeit grundlos aktiviert.	• Interferenzen mit anderen Geräten, die auf demselben Kanal arbeiten.	• Einen anderen Kanal sowohl am Empfänger auch als am Sender wahren.
• Kein Alarm Außer Reichweite. • Alarm Außer Reichweite am Sender und Empfänger auf Off • Alarm Außer Reichweite am Sender auf On und am Empfänger auf Off.	• Die beiden Einstellungen auf On ändern. • Die Einstellung am Empfänger auf On ändern.
• Temperaturalarm ständig aktiviert. • Die obere und andere Temperaturgrenze liegen zu nah an der zeitigen Temperatur.	• obere und andere Temperaturgrenze sowie standen, dass sie mindestens 5℃ Unterschied zur augenblicklich am Geräte angezeigten Temperatur aufwiesen.
• Alarm Batterie schwach immer angezeigt.	• Batterie leer. • Keine Batterie im Empfänger. • Batterie beschädigt.	• Batterie des Empfängers in der Ladestation wieder aufladen. • Batterie wieder in das Fach einlagen • Unseren Kundendienst einschalten.
• Zu kurze Lebensdauer der Batterien des Senders.	• Das Nachhaltigkeit leuchtet ständig.	• Nachhaltigkeit ausstellen oder auf Stimmbetrieb umschaften.
• Zu kurze Lebensdauer der Batterien des Empfängers.	• Die Vibrationsfunktion ist systematisch aktiviert.	• Die Vibrationsfunktion deaktivieren.
• Zahlreiche Interferenzen oder Störgeräusache.	• Sonder zu nah an anderen Elektrogeräten aufgestellt.	• Den Sonder von der Störquelle entfernern oder auf einen anderen Kanal gehen.
• Reichweite zu gering.	• Zahlreiche Hindernisse aus Stahl zwischen Sender und Empfänger. • Ausgangsleistung am Sender auf Lo oder Elo. • Batterien des Senders fast alle. • Die Reichweitenkontrolle des Senders liegt auf On.	• Sender oder Empfänger umstellen. • Ausgangsleistung auf Hi stellen. • Die Batterien wechseln oder das Gerät ans Stromnetz anschließen. • Die Funktion Entermungskontrolle auf Off stellen.
