Marke	Q-ACOUSTICS
Modell	QB 12
Produkttyp	Aktiv-Subwoofer
Subwoofer-Typ	Infinite Baffle
Abmessungen (B x H x T)	426 mm (Höhe mit Spikes); Tiefe und Breite nicht angegeben
Gewicht	21,5 kg (47,4 lb)
Stromversorgung	Netzteil, Netzkabel im Lieferumfang
Verstärkerleistung (max)	In der Anleitung nicht angegeben
Frequenzgang	In der Anleitung nicht angegeben
Eingänge	LFE-Eingang (Cinch), Stereoeingänge L/R
Einstellungen	Phase (0°/180°), Trennfrequenz (Frequenzweiche), Pegel (Lautstärke)
Betriebsmodus	Auto (automatische Standby) oder ON (Dauerbetrieb)
Garantie	1 Jahr (durch Registrierung auf 2 Jahre verlängerbar)
Pflege	Leicht feuchtes Tuch, keine Lösungsmittel oder Scheuermittel
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen; vor Gewitter vom Netz trennen; ausreichende Belüftung sicherstellen
Füße	Verstellbare Spikes mit Schutzkappen für empfindliche Böden
Mitgeliefertes Zubehör	Netzkabel, Spikes, Schutzkappen

Häufig gestellte Fragen - QB 12 Q-ACOUSTICS

Wie stelle ich die Phase des QB12 Subwoofers ein?

Verwenden Sie den Phasenschalter (2) auf der Rückseite. Stellen Sie den Subwoofer mehr als einen Meter von den Frontlautsprechern entfernt auf und schalten Sie zwischen 0° und 180° um. Wenn der Klang lauter und voller ist, ist die Phase richtig eingestellt.

Was ist die beste Position für den Subwoofer?

Stellen Sie ihn auf gleicher Höhe wie die Frontlautsprecher auf, wenn möglich mittig zur Hörposition. Vermeiden Sie zu nahe Ecken oder Wände, um die Bässe nicht übermäßig zu betonen. Der Subwoofer sollte in der Nähe einer Steckdose stehen und nicht in der Nähe von empfindlichen Gegenständen, die vibrieren könnten.

Wie schließe ich den QB12 an einen AV-Receiver an?

Verwenden Sie ein abgeschirmtes Cinch-Kabel guter Qualität. Schließen Sie den Subwoofer-Ausgang des Verstärkers an den LFE-Eingang (6) des Subwoofers an. Wenn der Verstärker zwei Ausgänge (L und R) hat, verwenden Sie die entsprechenden beiden Eingänge am Subwoofer.

Was tun, wenn der Subwoofer zu dominant klingt?

Reduzieren Sie den Pegel mit dem Lautstärkeregler (4) auf der Rückseite. Überprüfen Sie auch die Einstellung der Trennfrequenz (3), um zu vermeiden, dass der Subwoofer zu hohe Frequenzen wiedergibt. Wenn das Problem weiterhin besteht, reduzieren Sie den Pegel am AV-Receiver.

Wie reinige ich den Subwoofer?

Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Für das Gitter genügt ein weicher Pinsel. Vermeiden Sie es, die Lautsprecher zu berühren.

Warum schaltet sich der Subwoofer nicht ein?

Überprüfen Sie, ob der Netzschalter auf der Rückseite auf ON oder AUTO steht. Stellen Sie sicher, dass das Netzkabel richtig eingesteckt ist. Wenn die POWER-LED nicht leuchtet, testen Sie eine andere Steckdose oder kontaktieren Sie den Kundendienst.

Wie lange ist die Garantiezeit für den QB12?

Der Subwoofer hat eine Garantie von 1 Jahr auf Material- und Verarbeitungsfehler. Diese Garantie kann durch Registrierung Ihres Produkts auf der Q Acoustics-Website auf 2 Jahre verlängert werden.

Kann man zwei QB12 Subwoofer verwenden?

Ja, im Stereobetrieb. Schließen Sie ein Cinch-Kabel von jedem L- und R-Ausgang des Verstärkers an jeden Subwoofer an. Stellen Sie jeden Subwoofer in der Nähe des entsprechenden Hauptlautsprechers auf, um das Stereoabbild zu erhalten.

Wie stelle ich die Trennfrequenz (Frequenzweiche) ein?

Stellen Sie bei einem Q Acoustics-System die Trennfrequenz auf die Position AV (im Uhrzeigersinn bis zum Anschlag). Bei anderen Lautsprechern passen Sie sie entsprechend deren Frequenzgang an. Beginnen Sie bei 50 Hz für Standlautsprecher, 100 Hz für Regallautsprecher und hören Sie, um ein Gleichgewicht ohne Lücke oder Überbetonung zu finden.

Der Subwoofer gibt verzerrte Töne von sich, was tun?

Reduzieren Sie sofort die Lautstärke. Dies kann auf eine Überlastung zurückzuführen sein: Der Pegel des Subwoofers ist zu hoch oder der Verstärker sendet zu viel Bass. Überprüfen Sie die Einstellungen des AV-Receivers (Lautsprecher auf Small stellen, um den Bass zum Subwoofer umzuleiten). Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG QB 12 Q-ACOUSTICS

Wichtige Sicherheits- und Warnhinweise

WICHTIGE INFORMATIONEN - BITTE AUFMERKSAM LESEN.

Lesen Sie diese Anleitung durch.
Bewahren Sie diese Anleitung auf.
Beachten Sie alle Sicherheitshinweise.
Befolgen Sie alle Anweisungen.
Verwenden Sie these Gerät nicht in der Nähe von Wasser.
Reinigen Sie das Gerät nur mit einem trockenen Tuch.
Blockieren Sie keine Belüftungsöffnungen.

Gemäß den Anweisungen des Herstellers installieren.

Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkorpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).

Umgehien Sie auf keinen Fall die durch einen verpolungssicheren oder geerdeten Stecker gebotene Sicherheit. Ein polarisierter Stecker hat zwei Kontakte unterschiedlicher Breite. Ein geerdeter Stecker hat zwei Kontakte und einen dritten Erdungskontakt. Der breitere Stromkontakt bzw. der Erdungskontakt dient ihrer Sicherheit. Falls der mitgelieferte Schutzkontaktstecker nicht in ihre Steckdose passst, setzen Sie diese von einem qualifizierten Elektriker austauschen.

Nicht auf das Netzkabel treten und Netzkabel nicht einkommen, insbesondere an der Steckerbuchse, Steckdose und am Austrittspunkt des Kabels aus dem Gerät.

Verwenden Sie ausschließlich das vom Hersteller angegebene Zubehor. Verwenden Sie zum Aufstellenden oder Aufhängen der Laufsprecher ausschließlich die vom Hersteller angegebenen oder mitgelieferten Gerätewagen, Ständer, Stalive, Halterungen oder Tische.

Achten Sie beim Verwenden eines Gerätewagens darauf, dass der Wagen mit dem Gerät beim Transport nicht umkipipt.

Trennen Sie das Gerät bei einem Gewitter oder bei längerer Nichtverwendung vom Netz.

Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführten laussen. Eine Wartung ist dann erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, d. h. das Netzkabel oder der Netzstecker beschädigt wurde, Flüssigkeit auf oder in das Gerät gelangt ist, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal Funktioniert oder heruntergefallen ist.

Achtung: Um die Gefahr eines Brandes oder elektrischen Schlags zu verringn, schützen Sie diese Gerät vor Regen und Feuchtigkeit. Das Produkt muss vor Tropf- und Spritzwasser geschützt werden und es dürfen keine mit Flüssigkeit gefüllten Gegenstände (z. B. Blumenvase) auf dem Gerät abgestellt werden.

Stellen Sie kein offenes Licht, wie z. B. brennende Kerzen, auf

Dieses Symbol weist daraufhin, dass die zu thisem Produkt gehirgen Dokumente wichtige Anweisungen zur Bedienung und Wartung enthalten.

Dieses Symbol weist auf eine gefährliche Spannung hin, die eine Gefahr von elektrischem Schlag mit sich bringt.

das Gerät.

Achtung: Der Netzschalter des Subwoofoers wird zur Trennung des Geräts von der Stromversorgung verwendet. Der Schalter befindet sich auf der Geräterückseite. Um ungehinderten Zugang zum Schalter zu gewährleisten, muss das Gerät in einem offen Bereich aufgestellt werden, in dem der Schalter frei betätigten werden kann.

Vorsicht: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden, können zum Erlöschen der Betriebsgenehmigung führen.

Wartung: Für Wartungsarbeiten sollen das Gerät an den ursprünglichen Handler oder den Kundendienst für ihre Region zurückgegeben werden. Die wichtigsten Kundendienstadressen sind in thisem Benutzerhandbuch aufgelistet.

Dritte: In dem unwahrscheinlichen Fall, dass Sie theses Produkt an einen Dritten weitergeben, geben Sie auch diese Betriebsanleitung weiter.

Wichtiger Hinweis für Nutzer in Großbritannien

Das Gerätekabel ist mit einem zugelassenen Netzstecker mit einer 3-A-Sicherung ausgestattet. Wenn die Sicherung ersetzt werden muss, muss eine ASTA- oder BSI-zugelassene, auf 3 A ausgelegte BS1362-Sicherung verwendet werden. Falls Sie den Netzstecker auswechseln müssen, entfern den Sie die Sicherung und entsorgen Sie den Netzstecker sofort, nachdem Sie diesen vom Kabel abgetrennt haben.

Anschlieben des Netzsteckers

Die Drahte im Netzkabel sind wie folgt farblich codiert: blau: NEUTRAL; braun: STROMFUHREND.

Da diese Farben unter Umständen nicht mit der Farbcodierung der Anschlussklemmen in Ihr dem Netzstecker übereinstimmen, gehen Sie wie folgt vor:

Der BLAUE Draht muss mit der Klemme verbunden werden, die mit dem Buchstaben N

markiert oder BLAU bzw.
SCHWARZ farbcodiert ist. Der BRAUNE Draht muss mit der Klemme verbunden werden, die mit dem Buchstaben L markiert oder BRAUN bzw. ROT farbcodiert ist.

Um das Gerät komplett vom

AC-Stromnetz zu trennen,ziehen Sie das Netzkabel aus der AC-Netzsteckdose.

Werden der Netzstecker oder ein Gerätekoppler zum Trennen des Geräls vom Stromnetz verwendet, so müssen diese immer gut zugänglich sein.

Einführung

Vielen Dank, dass Sie sich für Q Acoustics entschieden haben.

Dieses Handbuch soll Sie durch die Einrichtung und Installation des Geräts führen und hilft Ihnendarem, die optimale Leistung ihrer Laatsprecher zu erreichen.

Bitte lessen Sie vor der Einrichtung und Verwendung diese Anleitung sowie die wichtigen Sicherheits- und Warnhinweise aufmerksam durch, um einen sicheren und zufriedenstellenden Betrieb thesese Produkte zu gewährleisten.

Kontrollieren Sie das Produkt sorgfältig. Teilen Sie es Ihr hem Handler unverzüglich mit, wenn Teile beschädigt sind oder fehlen.

Wir wünschen Ihnen viel Freude mit Q Acoustics.

Vorbereitung

Heben Sie die Laufsprecher aus den Kartons. Halten Sie sie damit am Gehäuse fest, berühren Sie nicht die Schallwandler und haben Sie die Laufsprecher nicht an den Schutzhüllen an. Die Modelle Q B12 sind schwer. Holen Sie sich erforderlichenfalls Hilfe.

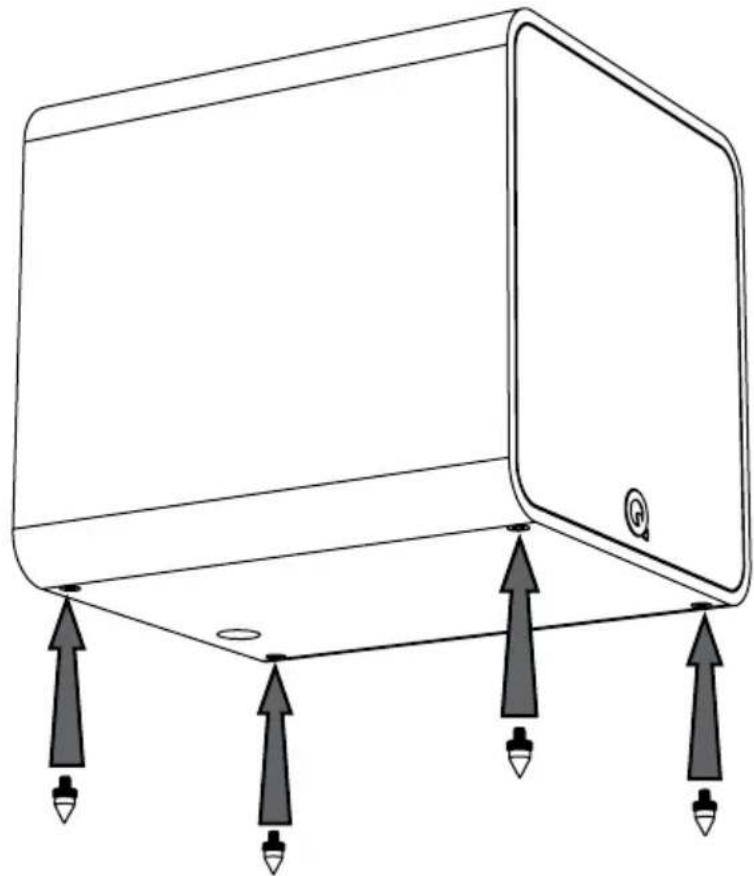

Stecken Sie die Sicherungsmuttern auf die Stifte und schrauben Sie die vier Stifte in die Fuß des Subwoofoers. Falls Sie einen Holz- oder Steinfußboden haben, stecken Sie vor dem Aufrichten des Laufsprechers die Schutzkappen auf die Stifte. Stellen Sie bei aufrecht stehendem Lautsprecher die Stifte so ein, dass er eben und stabil stehen.

Die Stifte sind spitz. Gehen Sie mit Vorsicht vor.
Stellen Sie einen Laufsprecher mit Stiften niemals Dort auf, wo er Beschädigungen verursachen kann.
Heben Sie die Laufsprecher beim Transport immer an, schleifen Sie sie niemals über den Boden.

Aufstellung

Bassfrequenzen sind im Grunde omnidirektonal. Sie könnenihar den Subwoofer zar praktisch überall aufstellen, jedoch erreichen Sie die beste Stereowiedergabe bei einem möglichst zentralen Standort in einer Linie mit den Frontlautsprechem. Bei einem Mehrkanalsystem ist dies unter Umständen nicht umsetzbar. Bei der Aufstellung dicht vor einer Wand wird der Bass verstarkt und klingt deshalb an einigen Standorten drohnend und undeutlich.

Der Subwoofer sollte in der Höhe einer Netzsteckdose aufgestellt werden. Verwenden Sie keine Verlängerungskabel. Falls nötig, kaufen Sie ein längeres Netzkabel.

Der Netzschalter trennt das Gerät vom Strom und befindet sich auf dem Bedienfeld des Geräts.

Vergewissern Sie sich vor dem Aufstellen des Subwoofer, dass der Boden fest ist, keine Bodendielen lose sind usw.Die durch den Subwoofer bei hoher Lautstärke verursachten Luftbewegungen sind erheblich. Stellen Sie das Gerät dazu nicht darüber Raumtextilien oder Gegenständen, die klappern * * * * * * * * * * * * * * O * O * O * O * O * O * O * O * O * O * O * O * O \

Alle Laufsprecher mit Ausnahme des Q B12 konnen ohne nachteilige Auswirkungen in der Höhe von TV-Bildschirmen betrieben werden. Der Q B12 sollte nur in einem Abstand von mindestens 500~mm von TV-Bildschirmen oder anderen magnetempfindlichen Geräten betrieben werden. Es kommt zu keinen Auswirkungen auf Plasma- und LCD-Bildschirme.

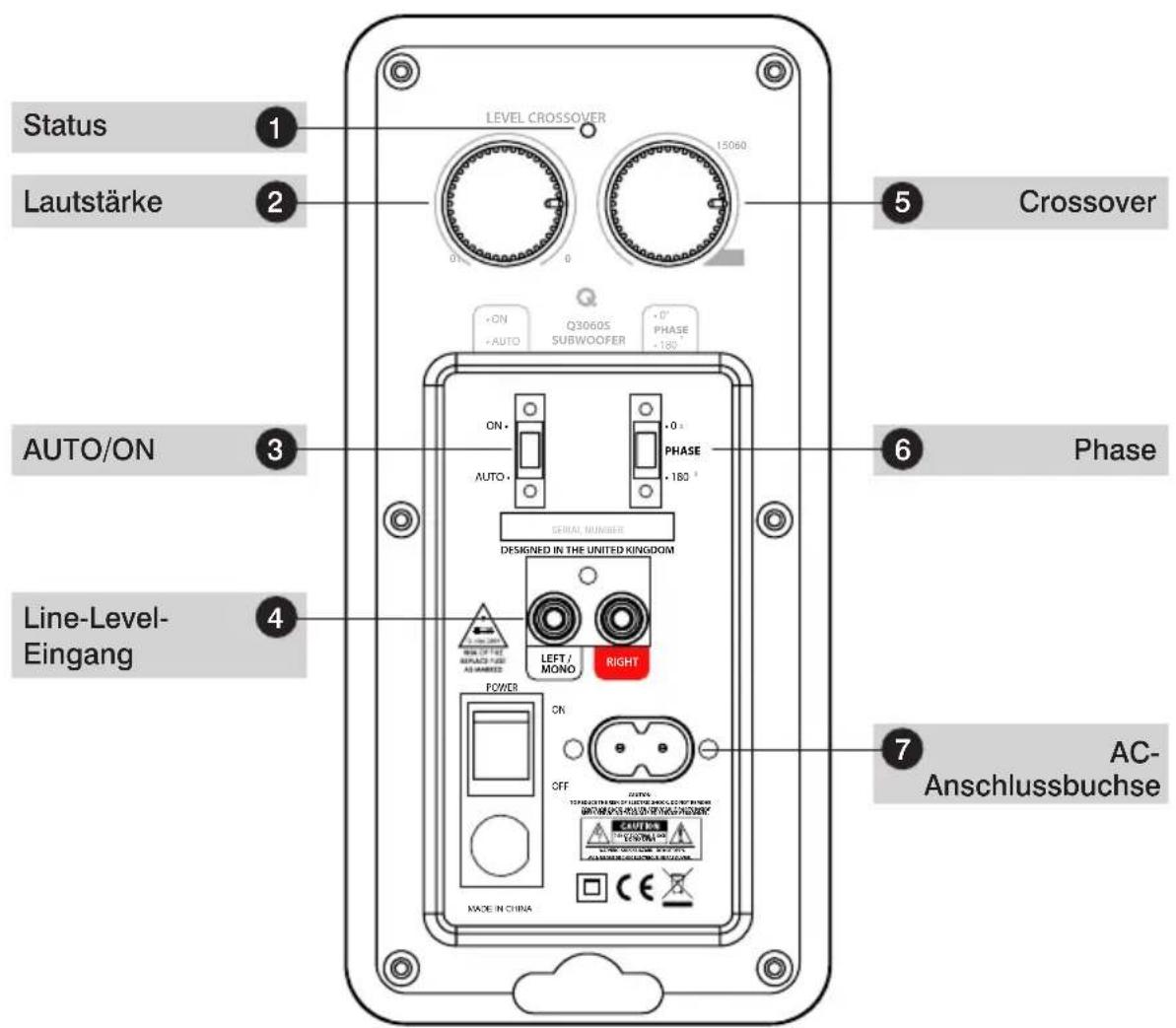

Bedienelemente und Anschlüsse

Bedienelemente und Anschlüsse

-ON
- AUTO

Wenn dieser Schalter auf AUTO steht, schaltet sich der Subwoofer selbst ab, wenn er nicht genutzt wird, um Strom zu sparen, und schaltet sich wieder ein, wenn er ein Signal empfangt. Mit der Einstellung ON kann dies verhindert werden.

0°
PHASE
180°

Der Phasenschalter (2)ändert die Phase des Subwoofoers, sodass sie mit der Phase der restlichen Laufsprecher des Systems übereinstimmt. Stellen Sie den Subwoofer in mehr als 1 Meter Entflammung von den Frontlautsprechem auf und schalten Sie die Phase zwischen 0^ und 180^ hin und her. Wenn der Subwoofer lauter und voller klingt, ist er in Phase.

Mit dem Crossover-Regler (3) konnen Sie die Tonhöhe verändern, bei der der Subwoofer einsetzt. Bei Verwendung mit dem System Q Acoustics wird empfahlen, den Crossover-Regler auf „AV“ einzustellen. Wenn Sie den Subwoofer mit einem System eines anderen Anbieters verwenden, konnen Sie den Crossover-Punkt an Ihr System anpassen.

Mit dem Lautstärkeregler (4) konnen Sie die Lautstärke Ihres Subwoofer im Verhältnis zu den anderen Laufsprechern Ihres Systems einstellen. Beginnen Sie mit der Einstellung 0 und erhöhen Sie die Lautstärke dann langsam, bis Sie den Subwoofer horen konnen. Der Subwoofer solle ein Teil des Gesamtklangs sein und nicht das übrige System übertonen. Es gibt keine Regel für die Lautstärkeeinstellung Ihres Subwoofers, experimentieren Sie also am besten mit den Einstellungen bei unterschiedlicher Musik und verschiedene Filmen, bis sie Ihrrem persönlichen Geschmack entsprechen.

Der Line-Level-Eingang/LFE (6) ist die von Q Acoustics bevorzugte AV-Verbindung mit dem Veränder.

SchlieBen Sie den Subwoofer an den Ausgang Ihres AV-Verstärkers oder DVD-Geräts an. Achten Sie auf R und L, wenn der Verstärkerausgang einen linken und einen rechten Kanal hat.

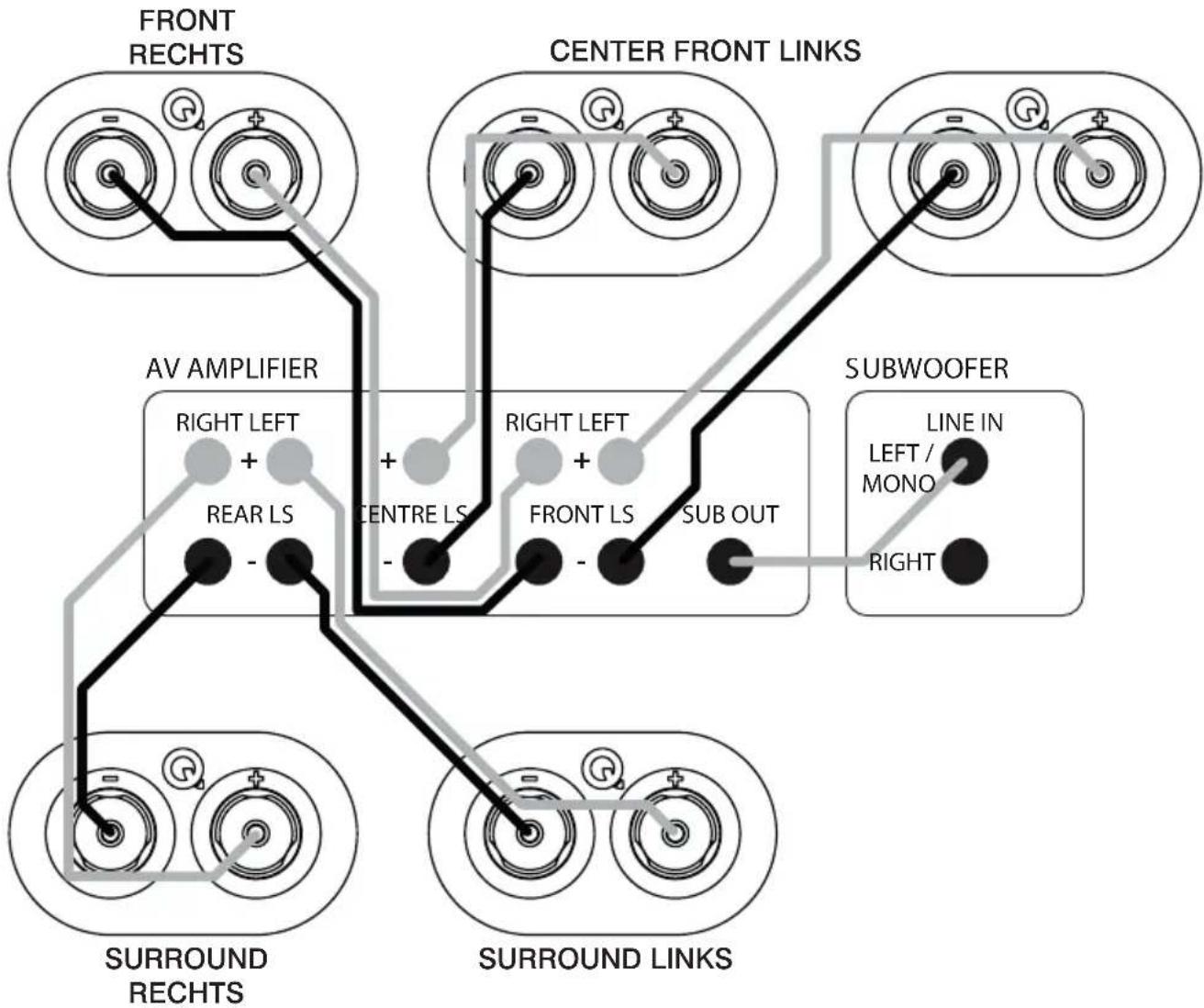

Mehrkanal-AV-System

Eine Anleitung fur den Anschluss von Stereosystemen finden Sie im nachsten Abschnitt.

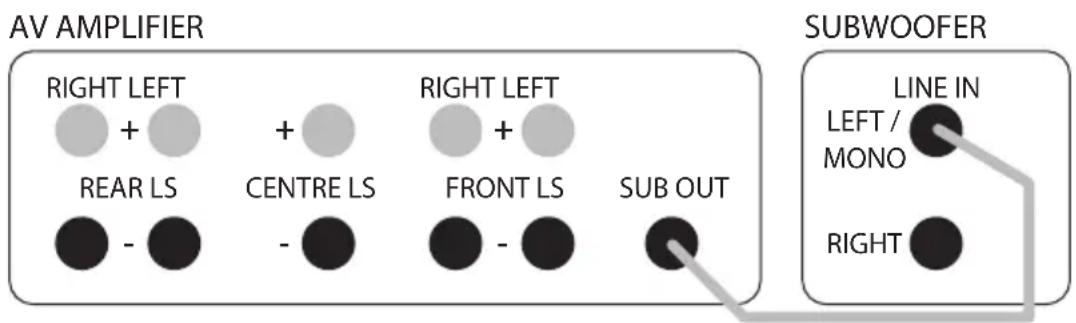

Anschlüsse

Standardmäßig erfolgt der Anschluss über die Line-Level-RCA-Phonoeingänge. Für die Einrichtung eines typischen AV-Systems benötigen Sie ein RCA-Verbindungskabel. Dieses Kabel ist für gewöhnlich sehr lang, stellen Sie deshalb safer, dass es hochwertig und vollständig abgeschirmt ist. Passende Verbindungskabel sind bei ihrem Q-Acoustics-Handler erhältlich.

SchlieBen Sie den SUBWOOFER OUTPUT an den L/Mono-Kanaleingang des AV-Verstärkers an. Schieben Sie die Stecker fest in die Buchsen, um einen gutekontakt zu gewährleisten.

Einrichtung

Überprüfen Sie, ob alle Systemanschlüsse sachgemäß und sicher durchgeführt worden sind. Vergewissern Sie sich, dass der Subwoofer ausgeschaltet ist.

Nehmen Sie die folgenden Standardeinstellungen vor:

Lautstärke ca. bis zur Hälfte

Crossover ganze Umdrehung im Uhrzeigersinn (AV-Einstellung)

Auto on AUTO oder ON

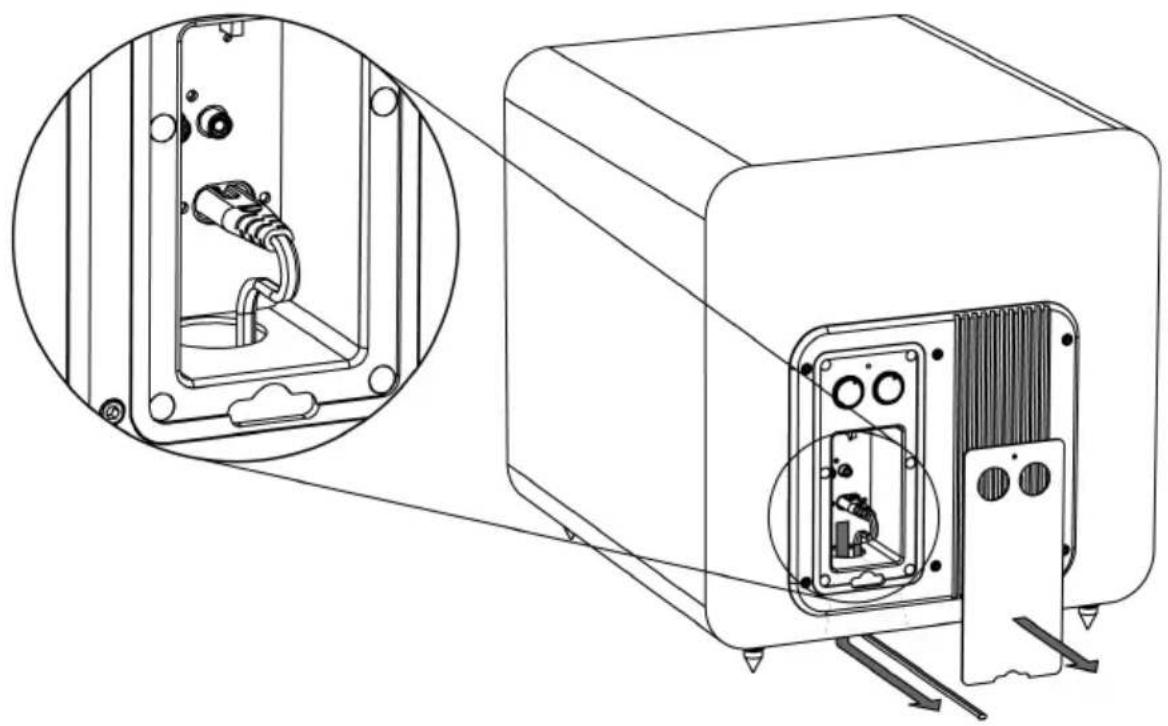

Stecken Sie das mitgelieferte Netzkabel in den Subwoofer und schlieben Sie das Gerät an das Netz an. Schalten Sie den Netzschalter des Subwoofer auf „ON". Die POWER-Leuche auf der Verständerkonsole des Subwoofer leuchtet auf und das Gerät ist betriebsbereit.

Überprüfen Sie die Einstellungen des AV-Verstärkers und vergewissem Sie sich, dass am Subwoofer „ON" oder „YES" eingestellt ist. Der Subwooferpegel am AV-Verstärker sollte auf die Standardposition oder 0 dB eingestellt sein. Die Grüßen und Positionen der übrigen Laufsprecher des Systems sollen den bereits eingestellt worden sein. Ein Schaumstoffstöpsel und eine Crossover-Einstellung sind nicht erforderlich. Stellen Sie schließlich noch die entsprechende Entfernung (oder Verzögerung) für die von Ihnen gewählte Position des Subwoofer's ein.

Mehrkanal-AV-System

Spielern Sie ein Ohnen betracht Musicstück und experimentieren Sie mit der Phasenumkehrstellung und der Pegelsteuerung, bis Sie einen nahtlosen Übergang zwischen Frontlautsprechern und Subwoofer erreicht haben. Wenn der Subwoofer aus dem Klangbild hersaussticht, dann ist er zu laut.

Bedenken Sie, dass die akustische Wahrnehmung von Basslängen je nach Lautstärke enorm variiert, aus thisem Grund werden vielfältige Klanggeben und Programmmaterialien besteht.

Viele Heimkinoversteller verfügen über Entfernungseinstellungen, die je nach der Entfernung zwischen dem Laufsprecher und der optimalen Hörposition eine Zeitverzögerung einbauen. Die Position des Subwoofoers ist ein entscheidender Faktor bei der Einrichtung eines Heimkinosystems, deshalb verbessern korrekte Einstellungen die Gesamtwirkung des Systems erheblich.

Weichen Sie bei der Einrichtung nicht mehr als ± 0.5 m von der ursprünglich gemessenen Entfernung ab. Sollen Sie keine nennenswerte Verbesserung des Klangbildes feststellen, wechseln Sie die Position des Phasenumkehrschalters am Subwoofer Q B12 und wiederholen Sie den Vorgang noch einmal. Spieler Sie anschließlich erneut Music, um festzustellen, ob eine Verbesserung erreicht worden ist.

Falls der Subwoofer Q B12 anschließend im Verhältnis zu den anderen Lautsprechem verschoben wird, müssen Sie die Enternungseinstellungen am Verstärke auf den neuen Wert einstellen und den Vorgang erneut wiederholen. Verändern Sie die Einstellungen, bis Sie mit dem Ergebnis zufrieden sind. Der Klang solle nun voll, warm und rund sein. Einzelne Lautsprecher sollenn nicht herauszuhoren sein.

Die hohe Belastbarkeit, große Bandbreite und die schwenkbaren Hochtöner machen die Reihe Q Acoustics Install entsprechens geeignet für die Verwendung als Deckenlautsprecher.

Mehrkanal-AV-System

Achten Sie beim Verlegen von Laufsprecherkabeln darauf, diese nicht über offene Bodenbereiche zu verlegen, wo sie eine Gefahr darstellen konnten. Verlegen Sie die Kabel nach Möglichkeit entlang der Raumwände. Line-Level-Signalkabel sollenn nicht in der Nähe von Netzkabeln verlegt werden. Verlegen Sie Line-Level-Signalkabel niemals parallel zu Stromkabeln, insbesondere über langere Strecken.

Falls der Subwoofer durch das Einsatz von Haushaltsgeräten aktiviert wird, verändern Sie die Führung des Engangssignalkabels, bevor Sie weitere Schritte unternehmen.

Aufstellung: Die Front- und Centerlautsprecher sollen in einer Linie aufgestellt werden. Wenn dies nicht möglich ist, zieren Sie das Prozessorhandbuch zurate für eine Anleitung zur Anpassung relativer Center-/Front-Verzogerungszeiten. Wenn Sie ein 5.1-System besitzen, kann die Hörposition bisher an der hinteren Wand liegen. Wie immer sollen den Sie auch hier mit den Einstellungen experimentieren.

Bassmanagement:

AV-Prozessoren bieten fur die Laufsprecher die Wahl zwischen „klein" und „groß" an. Wenn Sie sich fur „groß" entscheiden, empfängt der Laufsprecher den gesamten Frequenzbereich. Bei „klein" wird der Bass an den Subwoofer gesendet. Für die regallatsprecher „empfehlen wir die Einstellung „klein", wenn sie innerhalb eines Systems gehraucht werden. Für das Modell bodenständig sollte „groß" eingestellt sein. Die Subwooferoption sollte aktiviert sein (Einstellung „ON" oder "YES").

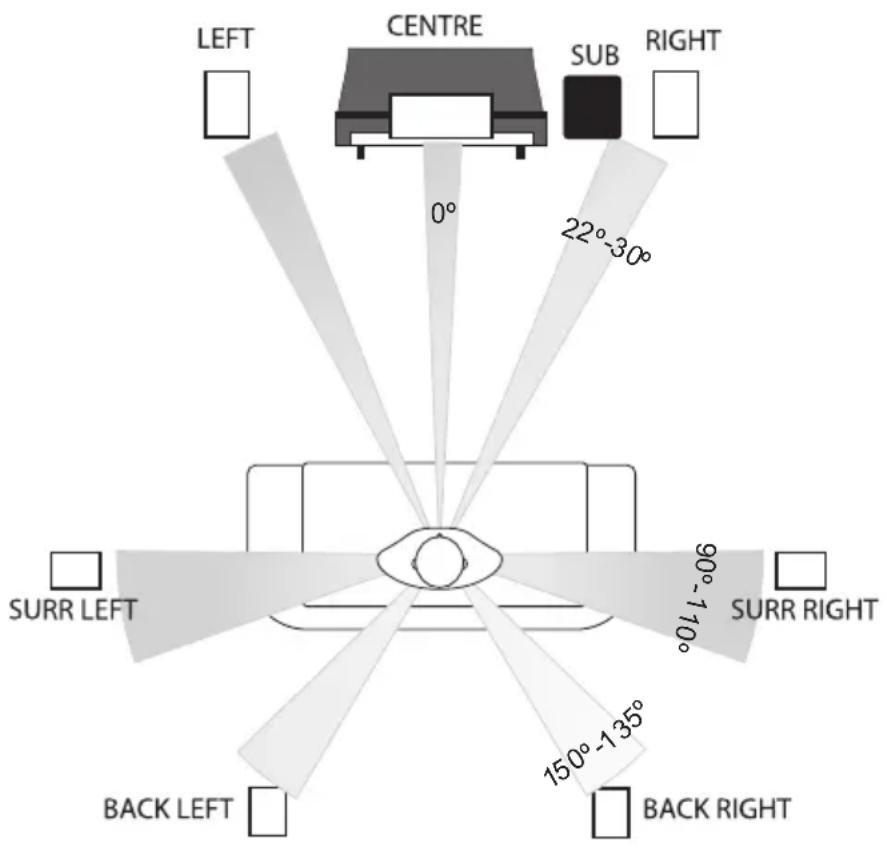

Darstellung der von Dolby Laboratories empfohlenen Aufstellung für ein 7.1-System. Die Aufstellung für das 6.1-System ist die gleiche, allerdings werden die zwei hinteren Einheiten durch einen Centerlautsprecher ersetzt. Bei der 5.1-Aufstellung gibt es keine hinteren Lautsprecher.

Lautstärken: Schalten Sie nach der Festlegung der grundlegenden Systemeinstellungen ihren Prozessor in den Einstellungsmodus. Stellen Sie jeder einzeln Laufsprecher so ein, dass die Lautstärke an der Hörposition bei allen Lautsprechem gleich ist. Falls Sie an Ihr Prozessor Zeitverzögerungseinstellungen vornehmen konnen, befolgen Sie die Anweisungen darauf genau, da das das Endergebnis entscheidend beeinflussen kann. Beim Abspielen eines Films kann der Eindruck entstehen, dass die hinteren Lautsprechen zu leise sind. Aber dieser Eindruck tauscht. Sie müssen jedoch unter Umständen den Subwooferpegel sowohl am Subwoofer selbst als auch am Prozessor anpassen. Verändern Sie diese Lautstärken danach nicht mehr.

LFE: Der LFE-Kanal sendet alle Bass-Klangeffekte an den Subwoofer. Wenn die Lautsprecher auf „klein" gesetzt wurden, wird der Systembass dieser Kanäe ebenfalls an den Subwoofer gesendet. Falls Sie das System bei extremer Lautstärke nutzen und/oder der Subwooferpegel zu hoch eingestellt ist, kann das zu einer Übersteuerung des Subwoofoers mit unangenehmen Gerauschen führen. Reduzieren Sie in thisem Fall sofort die Lautstärke.

Phase: Fehlerhaft verkabelte Laufsprecher produzieren unscharfe und dünne Basslänge. Überprüfen Sie in thisem Fall sorgfältig die Verkabelung. Soltte Ihr Laufsprecherkabel einen Kennfaden an einer Kabelseele aufweisen, verwenden Sie die markierte Seele consequent zur Verkabelung der positiven (ROTEN) Anschlussklemmen. Auf diese Weise bleibt das System immer koordiniert.

Folgen Sie immer den Anweisungen in Ihrm AV-Prozessorhandbuch.

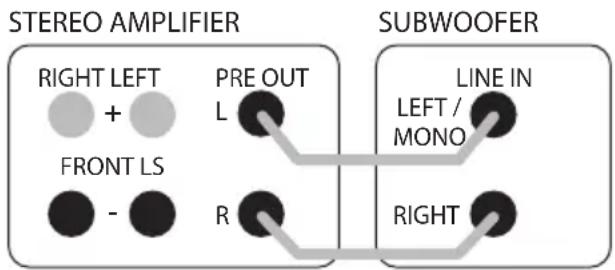

Stereosystem

SchlieBen Sie ein hochwertiges Stereo-RCA-Phonokabel mit einem Ende an die L- und R-Eingänge des Q B12 und mit dem anderen Ende an die PRE OUT-Buchsen auf der Verständerrückseite an.

Der Subwoofer addiert die L- und R-Signale automatisch, sodass kein Informationsverlust entsteht. Wenn Sie zwei Subwoofer verwenden möchten, konnen Sie jeder Subwoofer mit einem einzelnen RCA-Phonokabel anschließen und erhalten so ein Stereo-Subwooersystem.

Stellen Sie sicher, dass der L-Ausgang am Veränder zum linken Subwoofer führt und der R-Ausgang zum rechten. Dadurch wird das Stereobild der Hauptloutsprecher aufrechterhalten. Die Subwoofer mussen nahe bei ihrem entsprechenden Hauptloutsprecher aufgestellt werden und die Einstellungen müssen für jeder Subwoofer einzeln vorgenommen werden.

Stereosystem

Einrichtung

Überprüfen Sie, ob alle Systemanschlüsse sachgemäß und sicher durchgeführt worden sind. Vergewissem Sie sich, dass der Subwoofer ausgeschaltet ist. Nehmen Sie die folgenden Standardeinstellungen vor:

Lautstärke ca. bis zur Hälfte

Crossover Minimum (50 Hz) fur groBe Standloutsprecher und bis zur Mitte

(100 Hz) für

kleine oder Regalloutsprecher

Auto on AUTO oder ON

Steen Sie das mitgelieferte Netzkabel in den Subwoofer und schlieben Sie das Gerät an das Netz an. Schalten Sie den Netzschalter des Subwoofoers auf „ON". Die POWER-Leuchte auf der Verständerkonsole des Subwoofoers leuchtet auf und das Gerät ist betriebsbereit.

Spiel den Sie ein Ihnen betrachten Musikstück und experimentieren Sie mit der Phasenumkehreinstellung und der Pegelsteuerung, bis Sie einen nahtlosen Übergang zwischen Frontlautsprechern und Subwoofer erreicht haben. Wenn der Subwoofer aus dem Klangbild hersaussticht, dann ist er zu laut.

Bedenken Sie, dass die akustische Wahrnehmung von Basslängen je nach Lautstärke enorm variiert, aus thisem Grund werden vielfaltige Klangebenen und Programmmaterialien benötigt. Wenn Sie mit dem Klang zufrieden sind, können Sie mithilfe der übrigen Steuerungen Feineinstellungen an der Leistung vornehmen.

Crossover: Die Crossover-Steuerung bestimmt, bei welcher Frequenz Ihr Subwoofer-Ausgang rapide abnimmt. Sie sollen so eingestellt sein, dass sie mit der Frequenz übereinstimmt, bei der ihre Hauptlautsprecher von allein einen starken Ausgangprodukieren. Diese Anpassung ermittelicht einen reibungslosen Übergang zwischen Subwoofer- und Hauptlautsprecher-Ausgang. Bei einer zu niedrigen Einstellung entstehen Lücken im Klangbild, verursacht durch teilweise schwache Frenzen. Ist die Einstellung zu hoch, werden einige Frenzen übersteigert wiedergegeben undprodukieren einen übermächtigen Bass. Als Orientierungshilfe für die richtige Einstellung der Crossover-Steuerung konnen Sie die niedrigste Frequenz heranzziehen, die der Lautsprecher erzeugt (den „-3dB-Punkt"). These finden Sie im technischen Datenblatt für ihre Hauptlautsprecher unter dem Eintrag „Frequenzgang". Die Aufstellung im Raum hat eine große Auswirkung auf die Wiedergabe niedriger Frenzen sowohl durch den Subwoofer als auch durch die Lautsprecher. Sie konnen deshalb durchaus eine Einstellung wahren, die nicht mit dem angegebenen Niedrigfrequency-Punkt ihrer Hauptlautsprecher übereinstimmt.

Nachsorge

Gehäusepflege

Das Gehäuse nur mit einem leicht angefeuchteten Tuch abwischen. Keine Lösungsmittelbasierten Reinigungsmittel verwenden. Niemals Scheuermittel verwenden.

Die Gehäuseoberfläche erfordert normalerweise nur ein leichtes Abstauben. Sollte ein Spray oder ein anderer Reiniger verwendet werden, benetzen Sie damit zuerst das Reinigungstuch und nicht direkt das Gerät. Testen Sie zuerst eine keine Stelle, da eine Reinigungsmittel den Lack beschädigen konnten. Benutzen Sie keine Scheuermittel oder Mittel, die Säuren oder Basen enthalten. Vermeiden Sie den Kontakt von Reinigungsmitteln mit den Schallwandlern und berühren Sie diese möglichst nicht, um Schäden vorzubeugen.

Gitter

Die Gitter sollenn nur bei Bedarf mit einer weichen Bürste gereinigt werden.

Wenn Sie ihren Laatsprecher von Q Acoustics ohne die Gitter benutzen, denken Sieitte daran, diese einzusetzen, wenn Kinder oder Haustiere anwesend sind.

Schallwandler

Die Schallwandler sollen nach Mogglichkeit nicht berührt werden, da sie im freiliegenden Zustand leicht beschädigt werden können.

Garantie

Auf die passiven Lautsprecherprodukte von Q Acoustics besteht eine Garantie für Fehlerfreiheit von Material und Verarbeitung für einen Zeitraum von 4 Jahren (1 Jahr für Subwoofer) ab dem Kaufdatum. Wahrend der Garantiezeit wird Q Acoustics fehlerhafte Produkte nach einer Prüfung durch das Unternehmen oder einen benannten Handler oder Vertreter nach eigenen Ermessen reparieren oder ersetzen.

Unsachgemäß Gerbrauch und normaler Verschleib werden von dieser Garantie nicht erfasst.

Ware zur Reparatur sollen in erster Linie an den ursprünglichen Handler zureckgegeben werden. Wenn dies nicht möglich ist, wenden Sie sich an Q Acoustics oder einen zugelassenen Handler in ihrer Region, um die richtige Garantieabwicklung zu bestimmen. Wenn möglich sollte zur Rucksendung des Produkts die Originalverpackung verwendet werden, da Schäden, die während des Transports in die Reparaturwerkstatt entstehen, nicht unter die Garantie fallen. Ihr gesetzlichen Rechte werden in keiner Weise von dieser Garantie berührt.

Die Garantie kann auf 5 Jahre (2 Jahre für Subwoofer) verlangert werden, wenn Sie Ihr Produkt unter der folgenden Internetadresse registriieren: www.qacoustics.co.uk/register.

Für Serviceinformationen in anderen Ländern senden Sieitte eine E-Mail an: [e-mail].

Q Acoustics

Spitzenveränderkerleistung:

Kontinuierliche

Veränderleistung:

Frequenzgang:

Gehäuseabmessungen

unendliche Schallwand

305-mm-Langhubtreiber (12,0 Zoll)

440W

220W

28-400 Hz

400× 400× 446mm (15,7× 15,7× 17,6 Zoll)

426 mm (16,8 Zoll) inkl. Stiften

21,5 kg (47.4 lbs)
