BEDIENUNGSANLEITUNG NEXFS100PK SONY

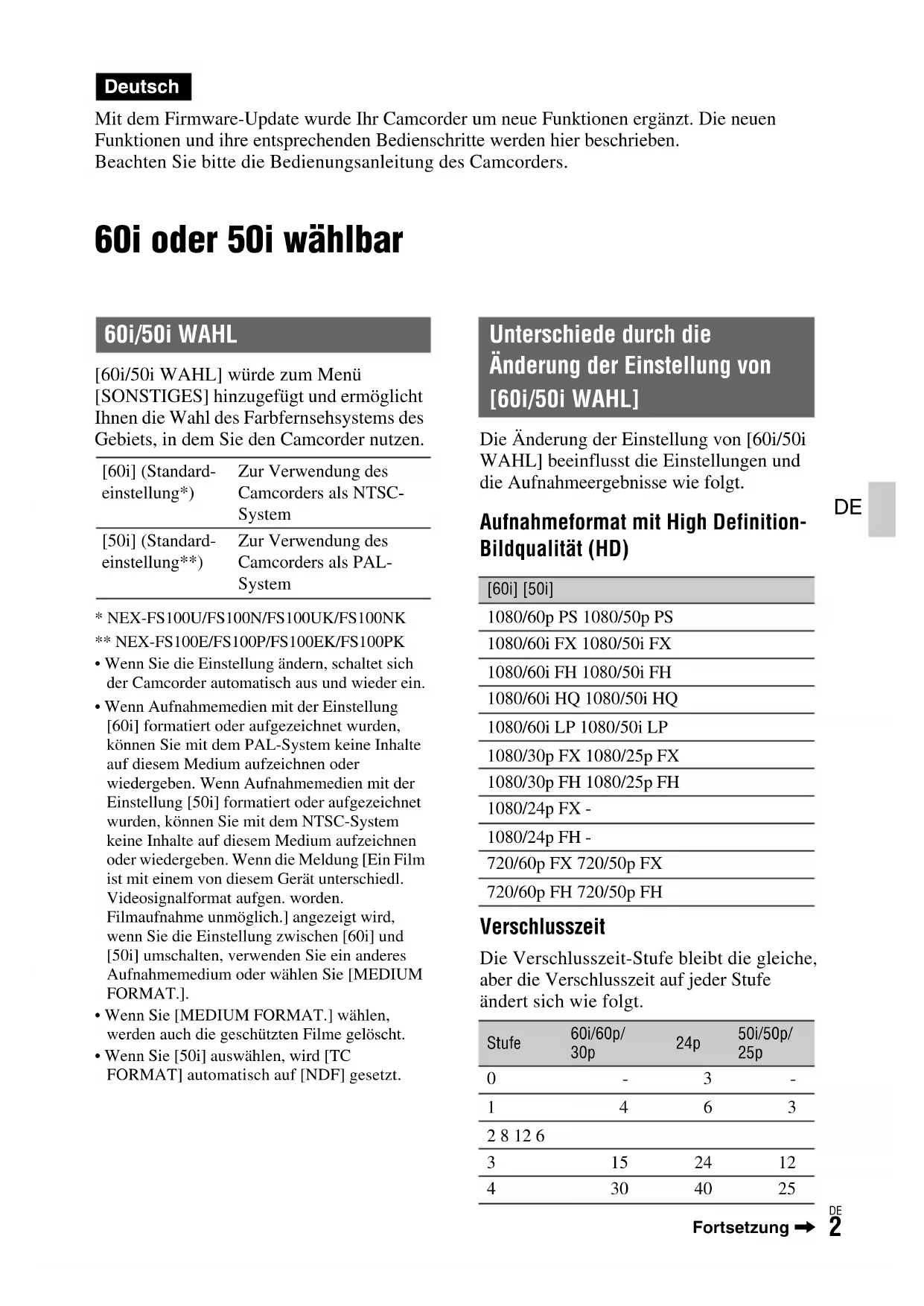

Mit dem Firmware-Update wurde Ihr Camcorder um neue Funktionen ergänzt. Die neuen Funktionen und ihre entsprechenden Bedienschritte werden hier beschrieben. Beachten Sie bitte die Bedienungsanleitung des Camcorders. 60i oder 50i wählbar [60i/50i WAHL] würde zum Menü [SONSTIGES] hinzugefügt und ermöglicht Ihnen die Wahl des Farbfernsehsystems des Gebiets, in dem Sie den Camcorder nutzen.

• NEX-FS100U/FS100N/FS100UK/FS100NK** NEX-FS100E/FS100P/FS100EK/FS100PK• Wenn Sie die Einstellung ändern, schaltet sich der Camcorder automatisch aus und wieder ein.• Wenn Aufnahmemedien mit der Einstellung [60i] formatiert oder aufgezeichnet wurden, können Sie mit dem PAL-System keine Inhalte auf diesem Medium aufzeichnen oder wiedergeben. Wenn Aufnahmemedien mit der Einstellung [50i] formatiert oder aufgezeichnet wurden, können Sie mit dem NTSC-System keine Inhalte auf diesem Medium aufzeichnen oder wiedergeben. Wenn die Meldung [Ein Film ist mit einem von diesem Gerät unterschiedl. Videosignalformat aufgen. worden. Filmaufnahme unmöglich.] angezeigt wird, wenn Sie die Einstellung zwischen [60i] und [50i] umschalten, verwenden Sie ein anderes Aufnahmemedium oder wählen Sie [MEDIUM FORMAT.].• Wenn Sie [MEDIUM FORMAT.] wählen, werden auch die geschützten Filme gelöscht.• Wenn Sie [50i] auswählen, wird [TC FORMAT] automatisch auf [NDF] gesetzt. Die Änderung der Einstellung von [60i/50i WAHL] beeinflusst die Einstellungen und die Aufnahmeergebnisse wie folgt. Aufnahmeformat mit High Definition- Bildqualität (HD) Verschlusszeit Die Verschlusszeit-Stufe bleibt die gleiche, aber die Verschlusszeit auf jeder Stufe ändert sich wie folgt. Deutsch 60i/50i WAHL [60i] (Standard-einstellung*)Zur Verwendung des Camcorders als NTSC-System[50i] (Standard-einstellung**)Zur Verwendung des Camcorders als PAL-System Unterschiede durch die Änderung der Einstellung von [60i/50i WAHL] [60i] [50i]1080/60p PS 1080/50p PS1080/60i FX 1080/50i FX1080/60i FH 1080/50i FH1080/60i HQ 1080/50i HQ1080/60i LP 1080/50i LP1080/30p FX 1080/25p FX1080/30p FH 1080/25p FH1080/24p FX -1080/24p FH -720/60p FX 720/50p FX720/60p FH 720/50p FHStufe60i/60p/ 30p 24p 50i/50p/ 25p 0-3-

Zeitlupen- und Zeitrafferaufnahme Wiedergabegeschwindigkeit der Filme, die mit der Funktion Zeitlupen- und Zeitrafferaufnahme aufgezeichnet wurden Wenn [60i] ausgewählt ist Wenn [50i] ausgewählt ist

Beschleuni- gung von 160 % Beschleuni- gung von 200 % Beschleuni- gung von 400 %

Beschleuni- gung von 300 % Beschleuni- gung von 375 % Beschleuni- gung von 750 %

Beschleuni- gung von 600 % Beschleuni- gung von 750 % Beschleuni- gung von 1500 %

Beschleuni- gung von 1200 % Beschleuni- gung von 1500 % Beschleuni- gung von 3000 %

Beschleuni- gung von 2400 % Beschleuni- gung von 3000 % Beschleuni- gung von 6000 % BILD-FREQUENZAUFN. FORMAT25p 50p 50 Verzögerung von 50 % 100 % (Standard) 25 100 % (Standard) Beschleunigung von 200 %

Beschleunigung von 208 % Beschleunigung von 417 %

Beschleunigung von 417 % Beschleunigung von 833 %

Beschleunigung von 833 % Beschleunigung von 1667 %

Beschleunigung von 1250 % Beschleunigung von 2500 %

Beschleunigung von 2500 % Beschleunigung von 5000 % BILD-FREQUENZAUFN. FORMAT24p 30p 60p 60i oder 50i wählbar (Fortsetzung)4

Ungefähre Länge des Wiedergabestreams der Zeitlupen- und Zeitrafferaufnahme Wenn [60i] ausgewählt ist Einheit: h (Stunden) min (Minuten) Wenn [50i] ausgewählt ist Einheit: h (Stunden) min (Minuten) Ungefähre Dauer des Aufnahmebetriebs mit der Zeitlupen- und Zeitrafferaufnahme Wenn [60i] ausgewählt ist Einheit: h (Stunden) min (Minuten) Wenn [50i] ausgewählt ist Einheit: h (Stunden) min (Minuten) Zeitcode-Einstellungswerte Wenn [60i] ausgewählt ist Sie können als Zeitcode einen Wert zwischen 00:00:00:00 und 23:59:59:29 einstellen.

• Bei 24p muss der Zeitcode in Vielfachen von 4 zwischen 00:00:00:00 und 23:59:59:23 eingestellt werden. Wenn [50i] ausgewählt ist Sie können als Zeitcode einen Wert zwischen 00:00:00.00 und 23:59:59.24 einstellen. [VIDEOAUSG.]-Einstellungselemente Wenn [60i] ausgewählt ist x HDMI/COMPONENT 1080p/480i, 720p/480i, 1080i/480i, 480p, 480i BILD- FREQUENZ AUFN. FORMAT 24p 30p 60p 60 13 h 13 h 13 h 30 13 h 13 h 6 h 30 min 15 8 h 6 min 6 h 30 min 3 h 18 min 8 4 h 6 min 3 h 18 min 1 h 36 min 4 2 h 1 h 36 min 48 min 2 1h 6min 54min 24min 1 30 min 24 min 12 min BILD- FREQUENZ AUFN. FORMAT 25p 50p 50 13 h 13 h 25 13 h 6 h 30 min 12 6 h 30 min 3 h 18 min 6 3 h 18 min 1 h 36 min 3 1 h 36 min 48 min 2 1 h 6 min 30 min 1 30 min 18 min BILD- FREQUENZ AUFN. FORMAT 24p 30p 60p 60 5 h 12 min 6 h 30 min 13 h 30 10 h 24 min 13 h 13 h 15 13 h 13 h 13 h 813h13h13h 413h13h13h 213h13h13h 113h13h13h BILD- FREQUENZ AUFN. FORMAT 25p 50p 50 6 h 30 min 13 h 25 13 h 13 h 12 13 h 13 h 6 13 h 13 h 3 13 h 13 h 2 13 h 13 h 1 13 h 13 h BILD- FREQUENZ AUFN. FORMAT 24p 30p 60p Fortsetzung ,5

Wenn [50i] ausgewählt ist x HDMI/COMPONENT 1080p/576i, 720p/576i, 1080i/576i, 576p, 576i [TC FORMAT] wurde zu [TC/UB EINST.] hinzugefügt und ermöglicht Ihnen die Auswahl des Bildmodus für [60i].

• [TC FORMAT] wird automatisch auf [NDF] gesetzt, wenn 24p unter [ AUFN. FORMAT] ausgewählt ist oder wenn [50i] unter [60i/50i WAHL] ausgewählt ist. Was ist ein Drop-Frame? Obwohl 30 Bilder in der Zeitcode- Verarbeitung als 1 Sekunde angesehen werden, liegt die tatsächliche Bildfrequenz bei einem NTSC-Bildsignal bei 29,97 Bildern/Sek. Daher fällt der Zeitcode nach und nach hinter der Echtzeit zurück, je länger die Aufnahme wird. Die Drop- Frame-Funktion passt den Zeitcode an die Echtzeit an. Im Drop-Frame-Vorgang werden die ersten 2 Bilder jeder Sekunde nur bei jeder zehnten Minute aufgezeichnet. Eine Aufnahme ohne den Drop-Frame- Vorgang wird als Non-Drop-Frame- Aufnahme bezeichnet.

TC FORMAT (NEX-FS100E/

FS100P/FS100EK/FS100PK) [DF] (Standard- einstellung) Legt den Bildmodus auf den Drop-Frame-Modus fest. [NDF] Legt den Bildmodus auf den Non-Drop-Frame- Modus fest. 60i oder 50i wählbar (Fortsetzung)6

Kompatibilität mit dem LA-EA2 Mount-Adapter Durch die Verwendung eines A-Bajonett-Objektivs mit einem LA-EA2 Mount-Adapter (separat erhältlich) können Sie die Phasenerkennung-AF-Funktion zur Aufnahme von Bildern nutzen. Die verfügbaren Funktionen variieren abhängig vom Objektiv.

• Sie finden ausführliche Informationen hierzu in den Bedienungsanleitungen zum Mount-Adapter.

• Die Verwendung des LA-EA2 Mount-Adapter mit bestimmten Objektiven ist unter Umständen nicht möglich. Sie können bei bestimmten Objektiven, die mit dem Mount-Adapter angebracht sind, den Autofokus möglicherweise nicht nutzen. Wenden Sie sich mit Fragen zu kompatiblen Objektiven an Ihren Sony-Händler oder den lokalen autorisierten Sony-Kundenservice.
• Die Blende ist auf F3.5 gesetzt, wenn Sie Filme mit dem Autofokus aufnehmen. Wenn Sie ein Objektiv mit F3.5 oder einer kleineren Blendenstellung verwenden, ist die Blende auf die maximale Blendenstellung des Objektivs eingestellt. Wenn Sie für die Blende Ihren eigenen Wert einstellen möchten, wählen Sie den manuellen Fokus. Das Anpassen der Blende während der Aufnahme kann zu Geräuschen oder zu einem helleren Bildschirm führen.
• Die Geräusche des Camcorders und des Objektivs bei der Autofokus-Bedienung werden möglicherweise aufgezeichnet. Sie können die Geräusche eliminieren, indem Sie den Schalter AUTO/MANUAL auf MANUAL setzen und den AUDIO LEVEL-Regler vor der Aufnahme auf 0.
• Abhängig vom verwendeten Objektiv oder dem Motiv dauert das Fokussieren des Camcorders möglicherweise länger oder ist schwierig. [AF MIKROEINSTELLUNG] wurde zum Menü [KAMERAEINST.] hinzugefügt. So können Sie für jedes Objektiv eine Autofokusposition anpassen und registrieren, wenn Sie ein A- Bajonett-Objektiv mit dem LA-EA2 Mount-Adapter (separat erhältlich) verwenden.
• Es wird empfohlen, die Position unter den tatsächlichen Aufnahmebedingungen anzupassen.
• Wenn Sie ein Objektiv einsetzen, für das Sie bereits einen Wert registriert haben, wird der registrierte Wert auf dem Bildschirm angezeigt. [±0] wird für Objektive angezeigt, für die noch ein Wert registriert werden muss.Funktionen Autofokus Verfügbar AF-System Phasenerkennung-AF Umschaltung auf Autofokus SAM: umschaltbar am Objektiv SSM: muss am Objektiv und mit dem FOCUS-Schalter des Camcorders umgeschaltet werden Sonstige Objektive: umschaltbar mit dem FOCUS-Schalter des Camcorders AF MIKROEINSTELLUNG [EIN/AUS] Legt fest, ob die Funktion [AF MIKROEINSTELLUNG] verwendet wird oder nicht. Wählen Sie [EIN], um sie zu nutzen. (Die Standardeinstellung ist [AUS].) [WERT] Ermöglicht Ihnen die Auswahl eines optimalen Wertes zwischen -20 und +20. Die Auswahl eines höheren Wertes verschiebt die Position des Autofokus weg vom Camcorder. Die Auswahl eine niedrigeren Wertes verschiebt die Position des Autofokus näher zum Camcorder. [ALLE LÖSCHEN] Löscht den eingestellten Wert. Fortsetzung ,7

• Wenn 30 Objektive registriert wurden, wird [WERT] in grau angezeigt und Sie können die Einstellung nicht auswählen. Wenn Sie ein weiteres Objektiv registrieren möchten, müssen Sie zuerst einen Wert löschen. Setzen Sie das Objektiv mit dem zu löschenden Wert ein und wählen Sie [±0]. Wenn Sie alle registrierten Werte löschen möchten, wählen Sie [ALLE LÖSCHEN].

• Verwenden Sie [AF MIKROEINSTELLUNG] nur mit Sony-, Minolta- und Konika-Minolta-Objektiven. Wenn Sie [AF MIKROEINSTELLUNG] mit anderen Objektivmarken verwenden, hat das möglicherweise Einfluss auf den registrierten Wert.

• Sie können [AF MIKROEINSTELLUNG] nicht individuell für ein Sony-, Minolta- und Konika-Minolta- Objektiv mit der gleichen Spezifikation festlegen. [VERSIONSANZEIGE] wurde zum Menü [SONSTIGES] hinzugefügt und ermöglicht Ihnen, die Version Ihres Camcorders, des Objektivs und des angebrachten Mount-Adapter anzuzeigen.

• Um die Version des Objektivs oder des Mount-Adapters zu überprüfen, stellen Sie beim Camcorder zuerst den Aufnahmemodus ein und wählen Sie dann [VERSIONSANZEIGE]. Wenn ein A-Bajonett-Objektiv mit dem LA-EA2 Mount-Adapter (separat erhältlich) verwendet wird, zeigt der Camcorder Bildrahmen für die Bereiche im Fokus an. Der Rahmen des Bereichs, der im Fokus ist, wird grün dargestellt. VERSIONSANZEIGE AF-Bereichsanzeige Manueller FokusAutofokus Kompatibilität mit dem LA-EA2 Mount-Adapter (Fortsetzung)8

Weitere ergänzte Funktionen [GAIN/ISO-AUSWAHL] wurde zum Menü [KAMERAEINST.] hinzugefügt und ermöglicht Ihnen die Anpassung des Gain-Wertes der ISO-Empfindlichkeit.

• Stellen Sie den Schalter AUTO/MANUAL auf MANUAL, um diesen Parameter einzustellen.• Wenn Sie [ISO] auswählen, werden die folgenden Änderungen vorgenommen.– Die Einstellung [GAIN EINSTELLEN] wird aufgehoben und die Einstellung [ISO-EINSTELLUNG] aktiviert.– Die Einstellung [AGC-BEGRZ.] wird aufgehoben und die Einstellung [AUTOM. ISO-BEGRENZ.] aktiviert. [ISO-EINSTELLUNG] wurde zum Menü [KAMERAEINST.] hinzugefügt und ermöglicht Ihnen, die ISO-Werte für die H-, M- und L-Positionen des Schalters GAIN in 1/3-EV- Schritten einzustellen.
• Die Standardeinstellungen sind [H] ISO3200, [M] ISO1600 und [L] ISO500.• Der wählbare Wert hängt von der Einstellung [GAMMA] von PICTURE PROFILE wie folgt ab.– [STANDARD]: von ISO500 bis ISO16000– [CINEMATONE1]: von ISO500 bis ISO16000– [CINEMATONE2]: von ISO400 bis ISO12800– [ITU709]: von ISO500 bis ISO16000• Sie können diesen Parameter einstellen, wenn [ISO] unter [GAIN/ISO-AUSWAHL] ausgewählt ist.• Sie können diesen Parameter unabhängig von dem Wert einstellen, den Sie mit [GAIN EINSTELLEN] festlegen. [AUTOM. ISO-BEGRENZ.] wurde zum Menü [KAMERAEINST.] hinzugefügt und ermöglicht Ihnen, den höchsten Wert in 1/3-EV-Schritten festzulegen, der für den automatischen ISO-Wert ausgewählt wird.
• Der wählbare Wert hängt von der Einstellung [GAMMA] von PICTURE PROFILE wie folgt ab.– [STANDARD]: von ISO500 bis ISO12800– [CINEMATONE1]: von ISO500 bis ISO12800– [CINEMATONE2]: von ISO400 bis ISO10000– [ITU709]: von ISO500 bis ISO12800• Sie können diesen Parameter einstellen, wenn [ISO] unter [GAIN/ISO-AUSWAHL] ausgewählt ist.• Sie können diesen Parameter unabhängig von dem Wert einstellen, den Sie mit [AGC-BEGRZ.] festlegen. GAIN/ISO-AUSWAHL [GAIN] (Standardeinstellung) Verarbeitet den Gain-Wert in dB. [ISO] Verarbeitet den Gain-Wert in ISO-Empfindlichkeit (empfohlener Belichtungsindex). Der Gain-Wert, der in ISO-Empfindlichkeit angezeigt wird, ist statt dB wirksam. ISO-EINSTELLUNG AUTOM. ISO-BEGRENZ. Fortsetzung ,9

Die drei Bildformate [1,66:1]/[1,85:1]/[2,35:1] wurden hinzugefügt. Um ein Bildformat auszuwählen, wählen Sie das Menü [ANZEIGEEINST] t [MARKIERUNG] t [FORMAT]. [ERW. FOKUS/VERGRÖSS.] wurde zum Menü [ANZEIGEEINST] hinzugefügt und ermöglicht Ihnen, das Vergrößerungsverhältnis für den erweiterten Fokus festzulegen. Sie können auch mit den B/b/V/v/EXEC-Tasten die Position verschieben, die fokussiert wird. [FOKUSANZEIGE] wurde zum Menü [ANZEIGEEINST] hinzugefügt und ermöglicht Ihnen, die Einheit festzulegen, in der die Brennweite angezeigt wird. [VERSCHLUSSANZEIGE] wurde zum Menü [ANZEIGEEINST] hinzugefügt und ermöglicht Ihnen, die Einheit festzulegen, in der die Verschlusszeit angezeigt wird. MARKIERUNG ERW. FOKUS/VERGRÖSS. [×4,0] Wird 4-fach vergrößert angezeigt. [×8,0] Wird 8-fach vergrößert angezeigt. [×4,0/×8,0] (Standardeinstellung) Bei jeder Betätigung der EXPANDED FOCUS-Taste ändert sich die Vergrößerung in der Reihenfolge 4-fach t 8-fach t AUS (Originalformat). FOKUSANZEIGE [METER] (Standardeinstellung) Zeigt die Brennweite in Metern an. [FUSS] Zeigt die Brennweite in Fuß an. VERSCHLUSSANZEIGE [SEKUNDE] (Standardeinstellung) Zeigt die Verschlusszeit in Sekunden an. [GRAD] Zeigt die Verschlusszeit in Grad an. Die Verschlusszeit entsprechend der Zeitdauer, in der Ihr Camcorder Bilddaten vom Bildsensor einliest, ist als 360 Grad definiert. – 1/60 Sekunde ist als 360 Grad definiert, wenn die Bildfrequenz 60 mit [AUFN. FORMAT] ausgewählt ist. – 1/30 Sekunde ist als 360 Grad definiert, wenn die Bildfrequenz 30 mit [AUFN. FORMAT] ausgewählt ist. – 1/24 Sekunde ist als 360 Grad definiert, wenn die Bildfrequenz 24 mit [AUFN. FORMAT] ausgewählt ist. – 1/50 Sekunde ist als 360 Grad definiert, wenn die Bildfrequenz 50 mit [AUFN. FORMAT] ausgewählt ist. – 1/25 Sekunde ist als 360 Grad definiert, wenn die Bildfrequenz 25 mit [AUFN. FORMAT] ausgewählt ist. Weitere ergänzte Funktionen (Fortsetzung)10

• Wenn Sie die DATA CODE-Taste betätigen, wird die Verschlusszeit unabhängig von dieser Einstellung in Sekunden angezeigt.

• Eine langsamere Verschlusszeit als 360° wird in Vielfachen von 360° angezeigt, z. B. als 360° × 2. [KAMERAPROFIL] wurde zum Menü [SONSTIGES] hinzugefügt. [KAMERAPROFIL] ermöglicht Ihnen, bis zu 99 Profile mit den Dateinummern 01 bis 99 zu speichern. Jedes Profil kann Einstellungen für das Menü, PICTURE PROFILE, Tasten usw. enthalten. Die Kameraprofile werden auf einer Speicherkarte gespeichert.

• Es gibt keine Kompatibilität zwischen den Kameraprofilen, die unter verschiedenen Einstellungen von [60i/50i WAHL] eingestellt sind, und solchen von anderen Versionen des Camcorders. Sie können die Version des Camcorders mit [VERSIONSANZEIGE] im Menü [SONSTIGES] überprüfen.

• Wenn Sie den Dateinamen auf einem Computer ändern oder den Camcorder ausschalten, während das Kameraprofil gespeichert oder gelöscht wird, können Sie eine bestimmte Datei möglicherweise nicht sehen.

• Sie können kein Kameraprofil laden, das mit einem anderen Modell gespeichert oder auf einem Computer bearbeitet wurde.

• Sie können kein Kameraprofil Ihres Camcorders, das auf einer Speicherkarte gespeichert wurde, mit einem Computer bearbeiten.

• Wenn Sie eine Speicherkarte formatieren, werden auch die darauf gespeicherten Kameraprofile gelöscht. Sie können Zebra- und Kantenanhebungsinformationen der Buchsen HDMI, COMPONENT und VIDEO OUT ausgeben. Wählen Sie das Menü [ANZEIGEEINST] t [ANZEIGEAUSGABE] t [ALL. AUSGÄNGE]. KAMERAPROFIL [LADEN] Wählt und lädt das Kameraprofil von der Speicherkarte. [SPEICHERN] Speichert oder schreibt das Kameraprofil auf der Speicherkarte neu. [LÖSCHEN] Löscht das Kameraprofil auf der Speicherkarte. Zebra-/Kantenanhebungsausgabe2
