MODE D'EMPLOI NEXFS100PK SONY

Firmware update GB Mise à jour du micrologiciel

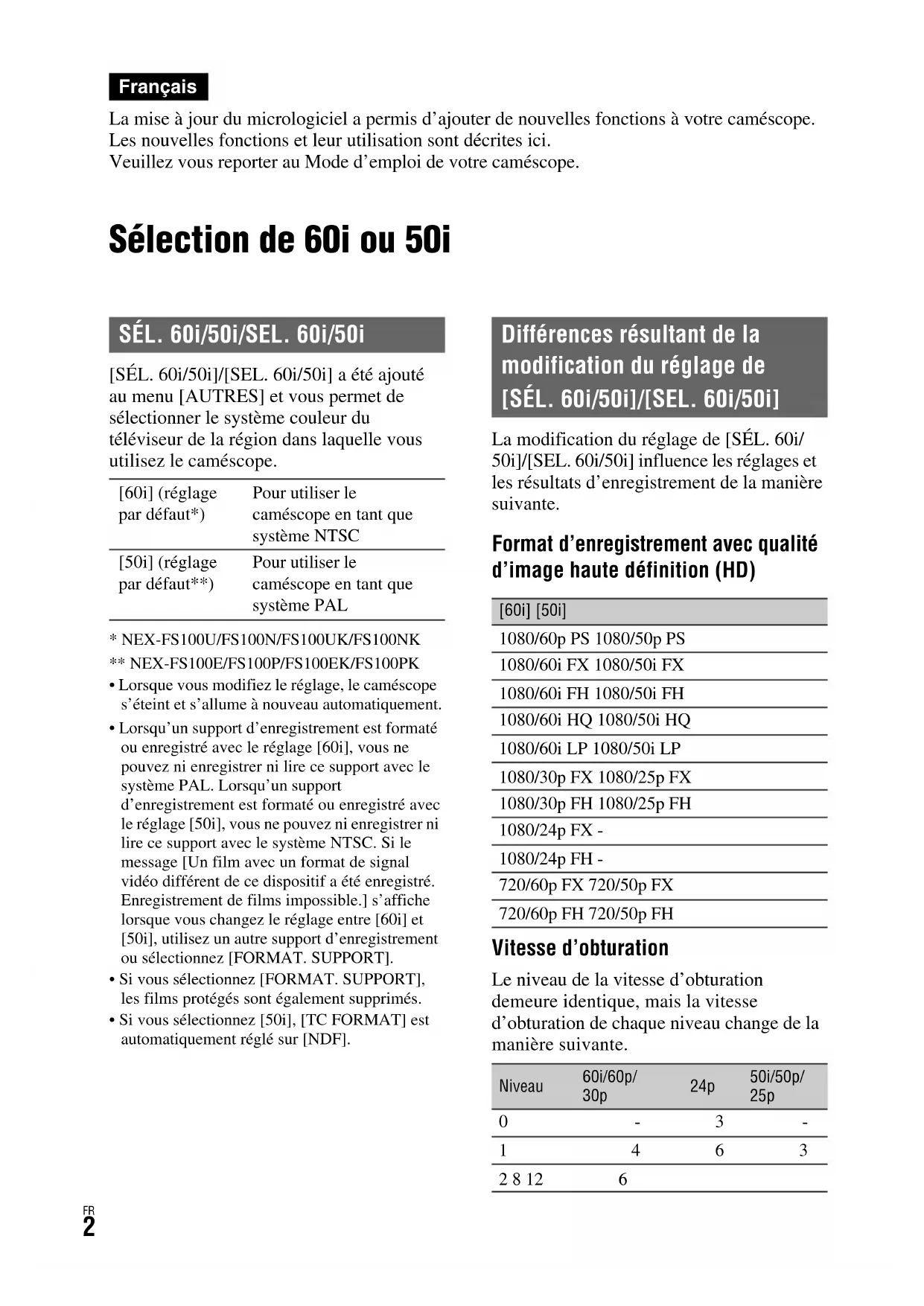

La mise à jour du micrologiciel a permis d’ajouter de nouvelles fonctions à votre caméscope. Les nouvelles fonctions et leur utilisation sont décrites ici. Veuillez vous reporter au Mode d’emploi de votre caméscope. Sélection de 60i ou 50i [SÉL. 60i/50i]/[SEL. 60i/50i] a été ajouté au menu [AUTRES] et vous permet de sélectionner le système couleur du téléviseur de la région dans laquelle vous utilisez le caméscope.

• NEX-FS100U/FS100N/FS100UK/FS100NK** NEX-FS100E/FS100P/FS100EK/FS100PK• Lorsque vous modifiez le réglage, le caméscope s’éteint et s’allume à nouveau automatiquement.• Lorsqu’un support d’enregistrement est formaté ou enregistré avec le réglage [60i], vous ne pouvez ni enregistrer ni lire ce support avec le système PAL. Lorsqu’un support d’enregistrement est formaté ou enregistré avec le réglage [50i], vous ne pouvez ni enregistrer ni lire ce support avec le système NTSC. Si le message [Un film avec un format de signal vidéo différent de ce dispositif a été enregistré. Enregistrement de films impossible.] s’affiche lorsque vous changez le réglage entre [60i] et [50i], utilisez un autre support d’enregistrement ou sélectionnez [FORMAT. SUPPORT].• Si vous sélectionnez [FORMAT. SUPPORT], les films protégés sont également supprimés.• Si vous sélectionnez [50i], [TC FORMAT] est automatiquement réglé sur [NDF]. La modification du réglage de [SÉL. 60i/ 50i]/[SEL. 60i/50i] influence les réglages et les résultats d’enregistrement de la manière suivante. Format d’enregistrement avec qualité d’image haute définition (HD) Vitesse d’obturation Le niveau de la vitesse d’obturation demeure identique, mais la vitesse d’obturation de chaque niveau change de la manière suivante. Français SÉL. 60i/50i/SEL. 60i/50i [60i] (réglage par défaut*)Pour utiliser le caméscope en tant que système NTSC[50i] (réglage par défaut**)Pour utiliser le caméscope en tant que système PAL Différences résultant de la modification du réglage de [SÉL. 60i/50i]/[SEL. 60i/50i] [60i] [50i]1080/60p PS 1080/50p PS1080/60i FX 1080/50i FX1080/60i FH 1080/50i FH1080/60i HQ 1080/50i HQ1080/60i LP 1080/50i LP1080/30p FX 1080/25p FX1080/30p FH 1080/25p FH1080/24p FX -1080/24p FH -720/60p FX 720/50p FX720/60p FH 720/50p FHNiveau60i/60p/ 30p 24p 50i/50p/ 25p 0-3-

Enregistrement Slow & Quick Motion Vitesse de lecture des films enregistrés avec la fonction Slow & Quick Motion Lorsque [60i] est sélectionné Lorsque [50i] est sélectionné

Longueur approximative du flux de lecture d’un enregistrement Slow & Quick Motion Lorsque [60i] est sélectionné Unité : h (heure) min (minute) Lorsque [50i] est sélectionné Unité : h (heure) min (minute) Durée de prise de vue approximative d’un enregistrement Slow & Quick Motion Lorsque [60i] est sélectionné Unité : h (heure) min (minute) Lorsque [50i] est sélectionné Unité : h (heure) min (minute) Valeurs de réglage du code temporel Lorsque [60i] est sélectionné Vous pouvez régler le code temporel entre 00:00:00:00 et 23:59:59:29.

• À 24p, le code temporel doit être réglé par multiples de 4 entre 00:00:00:00 et 23:59:59:23. Lorsque [50i] est sélectionné Vous pouvez régler le code temporel entre 00:00:00.00 et 23:59:59.24. Options de réglage de [SORTIE

Lorsque [50i] est sélectionné x HDMI/COMPONENT 1080p/576i, 720p/576i, 1080i/576i, 576p, 576i [TC FORMAT] a été ajouté à [REGL. TC/ UB] et vous permet de sélectionner le mode d’image pour [60i].

• [TC FORMAT] est automatiquement réglé sur [NDF] si 24p est sélectionné avec [ FORMAT ENR.], ou si [50i] est sélectionné avec [SÉL. 60i/50i]/[SEL. 60i/50i]. Qu’est-ce que le drop frame ? Bien que 30 images soit considéré comme 1 seconde dans le traitement du code temporel, la véritable fréquence d’image d’un signal d’image NTSC est de 29,97 images/s. De ce fait, le code temporel prend peu à peu du retard sur le temps réel à mesure que l’enregistrement croît en longueur. La fonction drop frame permet d’ajuster le code temporel par rapport au temps réel. Dans le processus du drop frame, les 2 premières images de chaque seconde ne sont pas enregistrées, sauf toutes les dix minutes. Un enregistrement sans le processus de drop frame est appelé enregistrement non drop frame.

TC FORMAT (NEX-FS100E/

FS100P/FS100EK/FS100PK) [DF] (réglage par défaut) Règle le mode d’image pour le mode drop frame. [NDF] Règle le mode d’image pour le mode non drop frame.6

Compatibilité avec l’Adaptateur pour monture d’objectif LA-EA2 Grâce à un objectif Monture A avec l’Adaptateur pour monture d’objectif LA-EA2 (vendu séparément), vous pouvez profiter de la fonction AF à détection de phase pour réaliser des prises de vue. Les fonctions disponibles diffèrent selon les objectifs.

• Pour plus de détails, reportez-vous aux instructions d’utilisation fournies avec l’Adaptateur pour monture d’objectif.• Vous ne pourrez peut-être pas utiliser l’Adaptateur pour monture d’objectif LA-EA2 avec certains objectifs. Vous ne pourrez peut-être pas utiliser l’autofocus avec certains objectifs montés via l’Adaptateur pour monture d’objectif. Consultez votre revendeur Sony ou votre centre de service après-vente Sony agréé pour bénéficier de conseils sur les objectifs compatibles.• L’ouverture est réglée sur F3.5 lorsque vous enregistrez des films avec l’autofocus. Si vous utilisez un objectif en F3.5 ou avec un nombre d’ouverture plus petit, l’ouverture est réglée au maximum sur l’objectif. Si vous souhaitez régler votre propre valeur d’ouverture, sélectionnez la mise au point manuelle. L’ajustement de l’ouverture pendant l’enregistrement peut provoquer du bruit ou rendre l’écran plus clair.• Il est possible que le bruit sur le caméscope et l’objectif soit enregistré lors de l’utilisation de l’autofocus. Vous pouvez éliminer le bruit en réglant le commutateur AUTO/MANUAL sur MANUAL, puis la molette AUDIO LEVEL sur 0 avant l’enregistrement.
• La mise au point du caméscope peut prendre un certain temps ou être difficile en fonction de l’objectif utilisé ou du sujet. [MICRORÉGLAGE AF] a été ajouté au menu [RÉGL. CAMÉS.]/[REGL. CAMES.]. Ceci vous permet d’ajuster et d’enregistrer une position en autofocus pour chaque objectif si vous utilisez un objectif à Monture A avec l’Adaptateur pour monture d’objectif LA-EA2 (vendu séparément).

• Il est recommandé d’ajuster la position en dessous des conditions de prises de vues réelles. Fonctions Autofocus Disponible Système AF AF à détection de phase Commutation vers l’autofocus SAM : commutable sur l’objectif SSM : doit être commuté sur l’objectif et à l’aide du commutateur FOCUS du caméscope Autres objectifs : commutable depuis le commutateur FOCUS sur le caméscope

[ACTIVE/DES.] Réglez l’utilisation ou non de la fonction [MICRORÉGLAGE AF]. Sélectionnez [MARCHE] pour l’utiliser. (Le réglage par défaut est [ARRÊT]/[ARRET].) [QUANTITÉ] Vous permet de sélectionner une valeur optimale entre -20 + 20. La sélection d’une valeur plus importante éloigne la position d’autofocus du caméscope. La sélection d’une valeur plus petite rapproche la position d’autofocus du caméscope. [TOUT EFFACER] Efface la valeur que vous avez réglée.7

• Lorsque vous montez un objectif pour lequel vous avez déjà enregistré une valeur, celle-ci s’affiche à l’écran. [±0] s’affiche pour un objectif pour lequel une valeur n’a pas encore été enregistrée.

• Lorsque 30 objectifs ont été enregistrés, [QUANTITÉ] devient gris et vous ne pouvez plus faire de sélection. Si vous souhaitez enregistrer un autre objectif, vous devez d’abord effacer une valeur. Montez un objectif de la valeur à effacer et sélectionnez [±0]. Si vous souhaitez effacer toutes les valeurs enregistrées, sélectionnez [TOUT EFFACER].

• Utilisez [MICRORÉGLAGE AF] uniquement avec des objectifs Sony, Minolta et Konika-Minolta. Si vous utilisez [MICRORÉGLAGE AF] avec d’autres marques d’objectif, la valeur enregistrée pourrait être altérée.

• Vous ne pouvez pas configurer [MICRORÉGLAGE AF] individuellement pour des objectifs Sony, Minolta et Konika-Minolta avec les mêmes spécifications. [AFFICHAGE VERSION] a été ajouté au menu [AUTRES] et vous permet d’afficher la version de votre caméscope ainsi que l’objectif et l’Adaptateur pour monture d’objectif monté.

• Pour vérifier la version de l’objectif ou de l’Adaptateur pour monture d’objectif, commencez par régler le mode d’enregistrement du caméscope, puis sélectionnez [AFFICHAGE VERSION]. Lorsque vous utilisez un objectif Monture A avec l’Adaptateur pour monture d’objectif LA- EA2 (vendu séparément), le caméscope affiche les images au point. Le cadre de la zone mise au point devient vert. AFFICHAGE VERSION Affichage de la zone AF Autofocus manuelAutofocus8

Autres fonctions ajoutées [SÉLECTION GAIN/ISO] a été ajouté au menu [RÉGL. CAMÉS.]/[REGL. CAMES.] et vous permet de gérer le gain en sensibilité ISO.

• Réglez le commutateur AUTO/MANUAL sur MANUAL pour régler cette option.• La sélection de [ISO] est à l’origine des changements suivants.– Annule le réglage de [RÉGLAGE GAIN]/[REGLAGE GAIN] et active le réglage de [RÉGLAGE ISO]– Annule le réglage de [LIMITE AGC] et active le réglage de [LIMITE ISO AUTO] [RÉGLAGE ISO] a été ajouté au menu [RÉGL. CAMÉS.]/[REGL. CAMES.] et vous permet de configurer des valeurs ISO pour les positions H, M et L du commutateur GAIN de 1/3EV.
• Les réglages par défaut sont [H] ISO3200, [M] ISO1600 et [L] ISO500.• La valeur que vous pouvez sélectionner dépend du réglage [GAMMA] de PICTURE PROFILE comme suit.– [STANDARD] : de ISO500 à ISO16000– [ASP. CINE. 1] : de ISO500 à ISO16000– [ASP. CINE. 2] : de ISO400 à ISO12800– [ITU709] : de ISO500 à ISO16000• Vous pouvez régler cette option lorsque [ISO] est sélectionné dans [SÉLECTION GAIN/ISO].
• Vous pouvez régler cette option indépendamment de la valeur que vous réglez avec [RÉGLAGE GAIN]/ [REGLAGE GAIN]. [LIMITE ISO AUTO] a été ajouté au menu [RÉGL. CAMÉS.]/[REGL. CAMES.] et vous permet de régler la valeur la plus élevée à sélectionner pour ISO auto de 1/3EV.
• La valeur que vous pouvez sélectionner dépend du réglage [GAMMA] de PICTURE PROFILE comme suit.– [STANDARD] : de ISO500 à ISO12800– [ASP. CINE. 1] : de ISO500 à ISO12800– [ASP. CINE. 2] : de ISO400 à ISO10000– [ITU709] : de ISO500 à ISO12800• Vous pouvez régler cette option lorsque [ISO] est sélectionné dans [SÉLECTION GAIN/ISO].
• Vous pouvez régler cette option indépendamment de la valeur que vous réglez avec [LIMITE AGC]. Trois formats d’image [1,66:1]/[1,85:1]/[2,35:1] ont été ajoutés. Pour sélectionner un format d’image, sélectionnez le menu [RÉGL. AFFICH.]/[REGL. AFFICH.] t [MARQUEUR] t [ASPECT].

[GAIN] (réglage par défaut) Gère le gain en dB. [ISO] Gère le gain en sensibilité ISO (index d’exposition recommandé). La valeur du gain affichée en sensibilité ISO est utilisée au lieu de dB.

[AGR. M. AU PNT ÉTEND.] a été ajouté au menu [RÉGL. AFFICH.]/[REGL. AFFICH.] et vous permet de configurer le grossissement la mise au point étendue. Vous pouvez également déplacer la position à mettre au point à l’aide des touches B/b/V/v/EXEC. [AFFICH. MISE AU POINT] a été ajouté au menu [RÉGL. AFFICH.]/[REGL. AFFICH.] et vous permet de régler l’unité de la distance focale à afficher. [AFFICH. OBTURATEUR] a été ajouté au menu [RÉGL. AFFICH.]/[REGL. AFFICH.] et vous permet de régler l’unité de la vitesse d’obturation à afficher.

• Si vous appuyez sur la touche DATA CODE, la vitesse d’obturation s’affiche en secondes, quel que soit ce réglage.

• Une vitesse d’obturation inférieure à 360° s’affiche pour les multiples de 360°, telles que 360° × 2. AGR. M. AU PNT ÉTEND. [×4,0] S’affiche à 4 fois. [×8,0] S’affiche à 8 fois. [×4,0/×8,0] (réglage par défaut) À chaque fois que vous appuyez sur la touche EXPANDED FOCUS, le grossissement change dans l’ordre 4 fois t 8 fois t ARRÊT/ARRET (format original).

AFFICH. MISE AU POINT

[MÈTRES]/ [METRES] (réglage par défaut) Affiche la distance focale en mètres. [PIEDS] Affiche la distance focale en pieds. AFFICH. OBTURATEUR [SECONDES] (réglage par défaut) Affiche la vitesse d’obturation en secondes. [DEGRÉS]/[DEGRES] Affiche la vitesse d’obturation en degrés. La vitesse d’obturation égale à la période à laquelle votre caméscope lit les données d’images depuis le capteur d’image est définie sur 360 degrés. – 1/60 de seconde est défini comme 360 degrés lorsqu’un débit d’image de 60 est sélectionné avec [FORMAT ENR.]. – 1/30 de seconde est défini comme 360 degrés lorsqu’un débit d’image de 30 est sélectionné avec [FORMAT ENR.]. – 1/24 de seconde est défini comme 360 degrés lorsqu’un débit d’image de 24 est sélectionné avec [FORMAT ENR.]. – 1/50 de seconde est défini comme 360 degrés lorsqu’un débit d’image de 50 est sélectionné avec [FORMAT ENR.]. – 1/25 de seconde est défini comme 360 degrés lorsqu’un débit d’image de 25 est sélectionné avec [FORMAT ENR.]. Suite ,10

[PROFIL DE CAMÉRA]/[PROFIL DE CAMERA] a été ajouté au menu [AUTRES]. [PROFIL DE CAMÉRA]/[PROFIL DE CAMERA] vous permet d’enregistrer jusqu’à 99 profils, avec les numéros de fichier 01 à 99. Chaque profil peut contenir les réglages pour le menu, PICTURE PROFILE, les touches, etc. Les profils de caméra sont stockés sur une carte mémoire.

• Il n’y a pas de compatibilité entre les profils de la caméra configurés dans les différents réglages de [SÉL. 60i/50i]/[SEL. 60i/50i] et ceux de différentes versions du caméscope. Vous pouvez vérifier la version de votre caméscope avec [AFFICHAGE VERSION] dans le menu [AUTRES].

• Il est possible que vous ne soyez pas en mesure de voir un fichier particulier si vous avez modifié le nom du fichier sur un ordinateur si vous avez éteint le caméscope alors que le profil de la caméra était en cours d’enregistrement ou de suppression.

• Vous ne pouvez pas charger un profil de caméra enregistré avec un modèle différent ou modifié sur un ordinateur.

• Vous ne pouvez pas modifier un profil de caméra de votre caméscope enregistré sur une carte mémoire d’un ordinateur.

• Si vous formatez une carte mémoire, les profils de la caméra enregistrés dessus sont également supprimés. Vous pouvez émettre un signal de sortie avec les informations zebra et peaking depuis les prises HDMI, COMPONENT et VIDEO OUT. Sélectionnez le menu [RÉGL. AFFICH.]/ [REGL. AFFICH.] t [SORTIE AFFICHAGE] t [SORTIE TOUT]. PROFIL DE CAMÉRA/PROFIL DE CAMERA [CHARGER] Sélectionne et charge le profil de la caméra depuis la carte mémoire. [SAUVEGARDER] Enregistre et écrase le profil de la caméra sur la carte mémoire. [SUPPRIMER] Supprime le profil de la caméra sur la carte mémoire. Sortie Zebra/Peaking Autres fonctions ajoutées (suite)2
