Aggiornamento del firmware

Con l’aggiornamento del firmware sono state aggiunte nuove funzioni alla videocamera. Le nuove funzioni e le rispettive operazioni vengono descritte di seguito. Vedere il Manuale delle istruzioni della videocamera. Selezione 60i o 50i [SEL. 60i/50i] è stato aggiunto al menu [ALTRO] e consente di selezionare il sistema di colore TV dell’area in cui si utilizza la videocamera.

• NEX-FS100U/FS100N/FS100UK/FS100NK** NEX-FS100E/FS100P/FS100EK/FS100PK• Quando si cambia l’impostazione, la videocamera si spegne e si riaccende automaticamente.• Se un supporto di registrazione è formattato o registrato con l’impostazione [60i], non è possibile eseguire una registrazione o una riproduzione dal supporto con il sistema PAL. Se un supporto di registrazione è formattato o registrato con l’impostazione [50i], non è possibile eseguire una registrazione o una riproduzione dal supporto con il sistema NTSC. Se viene visualizzato il messaggio [È stato registrato un filmato con formato segn. video differente da qs. dispositivo. Registrazione filmati disabilitata.] quando si passa dall’impostazione [60i] a [50i], utilizzare un altro supporto di registrazione o selezionare [FORMATTAZ. SUPP.].• Se si seleziona [FORMATTAZ. SUPP.], vengono eliminati anche i filmati protetti.• Quando si seleziona [50i], [TC FORMAT] viene impostato automaticamente su [NDF]. La modifica dell’impostazione [SEL. 60i/ 50i] influenza le impostazioni e risultati di registrazione come indicato di seguito. Formato di registrazione in alta definizione (HD) Velocità dell’otturatore Il livello di velocità dell’otturatore rimane invariato, ma la velocità dell’otturatore a ciascun livello cambia come segue. Italiano SEL. 60i/50i [60i] (impostazione predefinita*)Per utilizzare la videocamera come un sistema NTSC[50i] (impostazione predefinita**)Per utilizzare la videocamera come un sistema PAL Differenze dovute alla modifica dell’impostazione [SEL. 60i/50i] [60i] [50i]1080/60p PS 1080/50p PS1080/60i FX 1080/50i FX1080/60i FH 1080/50i FH1080/60i HQ 1080/50i HQ1080/60i LP 1080/50i LP1080/30p FX 1080/25p FX1080/30p FH 1080/25p FH1080/24p FX -1080/24p FH -720/60p FX 720/50p FX720/60p FH 720/50p FHLivello60i/60p/ 30p 24p 50i/50p/ 25p 0-3-

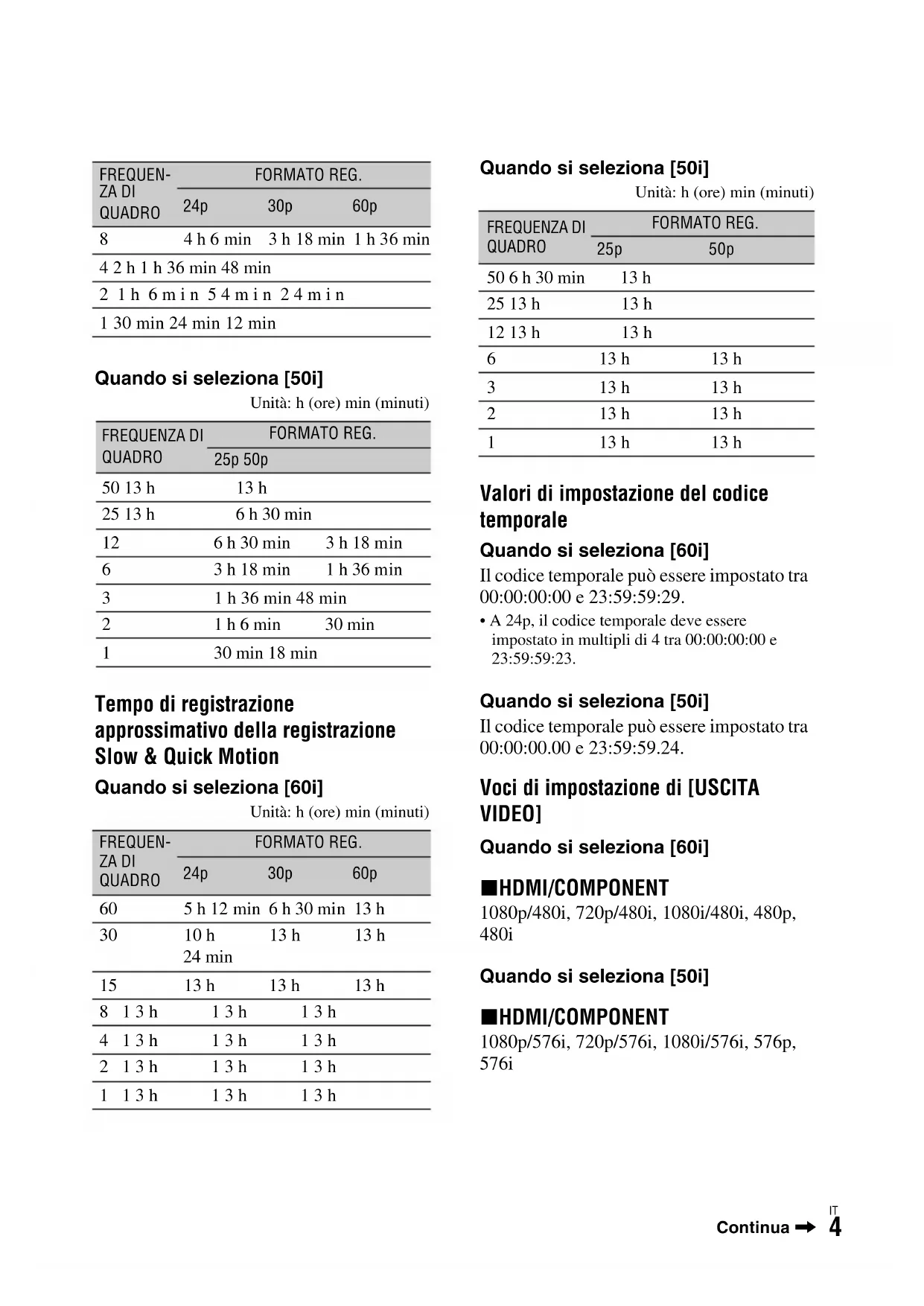

Registrazione Slow & Quick Motion Velocità di riproduzione dei filmati registrati con la funzione Slow & Quick Motion Quando si seleziona [60i] Quando si seleziona [50i] Lunghezza approssimativa del flusso di riproduzione della registrazione Slow & Quick Motion Quando si seleziona [60i] Unità: h (ore) min (minuti)

Quando si seleziona [50i] Unità: h (ore) min (minuti) Tempo di registrazione approssimativo della registrazione Slow & Quick Motion Quando si seleziona [60i] Unità: h (ore) min (minuti) Quando si seleziona [50i] Unità: h (ore) min (minuti) Valori di impostazione del codice temporale Quando si seleziona [60i] Il codice temporale può essere impostato tra 00:00:00:00 e 23:59:59:29.

[TC FORMAT] è stato aggiunto a [IMPOST. TC/UB] e consente di selezionare la modalità frame per [60i].

• [TC FORMAT] viene impostato automaticamente su [NDF] quando si seleziona 24p con [ FORMATO REG.] o si seleziona [50i] con [SEL. 60i/50i]. Che cos’è la funzione drop frame? Nell’elaborazione del codice temporale, anche se 30 fotogrammi vengono considerati 1 secondo, la frequenza dei fotogrammi effettiva di un segnale di immagine NTSC è 29,97 fotogrammi/sec. Di conseguenza, con il procedere della registrazione, il codice temporale rimane gradualmente indietro rispetto al tempo reale. La funzione drop frame regola il codice temporale facendolo corrispondere al tempo effettivo. Con la funzione drop frame, i primi 2 fotogrammi di ogni secondo non vengono registrati, tranne ogni dieci minuti. La registrazione senza funzione drop frame viene denominata registrazione non-drop frame.

TC FORMAT (NEX-FS100E/

FS100P/FS100EK/FS100PK) [DF] (impostazione predefinita) Imposta la modalità frame sulla modalità drop frame. [NDF] Imposta la modalità frame sulla modalità non- drop frame. Selezione 60i o 50i (continua)6

Compatibilità con l’Adattatore per montaggio obiettivo LA-EA2 Utilizzando un obiettivo Montaggio A con l’l’Adattatore per montaggio obiettivo LA-EA2 (in vendita separatamente), è possibile sfruttare la funzione AF a rilevamento di fase per riprendere le immagini. Le funzioni disponibili variano a seconda dell’obiettivo.

• Per ulteriori informazioni, vedere le istruzioni per l’uso in dotazione con l’l’Adattatore per montaggio obiettivo.• Con alcuni obiettivi, potrebbe non essere possibile utilizzare l’l’Adattatore per montaggio obiettivo LA-EA2. Con alcuni obiettivi montati mediante l’l’Adattatore per montaggio obiettivo, potrebbe non essere possibile utilizzare la messa a fuoco automatica. Per informazioni sugli obiettivi compatibili, rivolgersi al rivenditore Sony o al centro assistenza Sony autorizzato di zona.• L’apertura è impostata su F3.5 quando si registrano filmati con la messa a fuoco automatica. Quando si utilizza un obiettivo con F-stop pari a F3.5 o inferiore, l’apertura è impostata al valore F-stop massimo dell’obiettivo. Per impostare un valore di apertura personalizzato, selezionare la messa a fuoco manuale. La regolazione dell’apertura durante la registrazione può causare rumore o rendere lo schermo più chiaro.
• Il rumore della videocamera e dell’obiettivo durante l’operazione di messa a fuoco automatica potrebbe essere registrato. È possibile eliminare il rumore impostando l’interruttore AUTO/MANUAL su MANUAL e quindi la manopola AUDIO LEVEL su 0 prima della registrazione.
• A seconda dell’obiettivo in uso o del soggetto, la videocamera potrebbe impiegare molto tempo per eseguire la messa a fuoco, oppure la messa a fuoco potrebbe risultare difficoltosa. [MICRO REGOLAZIONE AF] è stato aggiunto al menu [IMPOST. GEN.]. Questa funzione consente di regolare e registrare una posizione di messa a fuoco automatica per ogni obiettivo quando si utilizza un obiettivo Montaggio A con l’l’Adattatore per montaggio obiettivo LA- EA2 (in vendita separatamente). Funzioni Messa a fuoco automatica Disponibile Sistema AF AF a rilevamento di fase Passaggio a messa a fuoco automatica SAM: commutabile sull’obiettivo SSM: deve essere commutato sull’obiettivo e con l’interruttore FOCUS della videocamera Altri obiettivi: commutabile con l’interruttore FOCUS della videocamera

MICRO REGOLAZIONE AF

[ATT. /DISATT.] Imposta se utilizzare o meno la funzione [MICRO REGOLAZIONE AF]. Selezionare [ATTIVATO] per utilizzarla. (L’impostazione predefinita è [DISATTIV.].) [QUANTITÀ] Consente di selezionare un valore ottimale tra -20 e +20. Selezionando un valore più alto, la posizione di messa a fuoco automatica si allontana dalla videocamera. Selezionando un valore più basso, la posizione di messa a fuoco automatica si avvicina alla videocamera. [CANCELLA TUTTO] Cancella il valore impostato. Continua ,7

• Si consiglia di regolare la posizione con le condizioni di ripresa effettive.

• Quando si monta un obiettivo per il quale è già stato registrato un valore, il valore registrato viene visualizzato sullo schermo. [±0] viene visualizzato per gli obiettivi per i quali deve ancora essere registrato un valore.

• Quando sono stati registrati 30 obiettivi, [QUANTITÀ] appare sfumato in grigio e non è possibile eseguire una selezione. Per registrare un altro obiettivo, è dapprima necessario cancellare un valore. Montare un obiettivo corrispondente al valore da cancellare e selezionare [±0]. Per cancellare tutti i valori registrati, selezionare [CANCELLA TUTTO].

• Utilizzare [MICRO REGOLAZIONE AF] solo con obiettivi Sony, Minolta e Konika-Minolta. Se si utilizza [MICRO REGOLAZIONE AF] con obiettivi di altre marche, potrebbero verificarsi conseguenze sul valore registrato.

• Non è possibile impostare [MICRO REGOLAZIONE AF] individualmente per un obiettivo Sony, Minolta e Konika-Minolta con le stesse specifiche. [VISUALIZZ. VERSIONE] è stato aggiunto al menu [ALTRO] e consente di visualizzare la versione della videocamera, dell’obiettivo e dell’l’Adattatore per montaggio obiettivo collegato.

• Per controllare la versione dell’obiettivo o dell’l’Adattatore per montaggio obiettivo, impostare dapprima la videocamera nella modalità di registrazione, quindi selezionare [VISUALIZZ. VERSIONE]. Quando si utilizza un obiettivo Montaggio A con l’l’Adattatore per montaggio obiettivo LA- EA2 (in vendita separatamente), la videocamera visualizza riquadri di messa a fuoco. Il riquadro dell’area a fuoco diventa verde. VISUALIZZ. VERSIONE Visualizzazione area AF Messa a fuoco manualeMessa a fuoco automatica Compatibilità con l’Adattatore per montaggio obiettivo LA-EA2 (continua)8

Altre funzioni aggiunte [SELEZ. GUADAGNO/ISO] è stato aggiunto al menu [IMPOST. GEN.] e consente di regolare il guadagno con la sensibilità ISO.

• Spostare l’interruttore AUTO/MANUAL su MANUAL per impostare questa voce.• Selezionando [ISO], vengono apportate le seguenti modifiche.– Annulla l’impostazione [IMP. GUADAGNO] e attiva l’impostazione [IMPOSTAZIONE ISO]– Annulla l’impostazione [LIMITE AGC] e attiva l’impostazione [LIMITE ISO AUTOMATICO] [IMPOSTAZIONE ISO] è stato aggiunto al menu [IMPOST. GEN.] e consente di impostare valori ISO per le posizioni H, M e L dell’interruttore GAIN con incrementi di 1/3EV.
• Le impostazioni predefinite sono [H] ISO3200, [M] ISO1600 e [L] ISO500.
• Il valore selezionabile dipende dall’impostazione [GAMMA] di PICTURE PROFILE, come indicato di seguito.– [STANDARD]: da ISO500 a ISO16000– [MODO CINEMA1]: da ISO500 a ISO16000– [MODO CINEMA2]: da ISO400 a ISO12800– [ITU709]: da ISO500 a ISO16000• È possibile impostare questa voce quando [ISO] è selezionato in [SELEZ. GUADAGNO/ISO].
• È possibile impostare questa voce indipendentemente dal valore impostato con [IMP. GUADAGNO]. [LIMITE ISO AUTOMATICO] è stato aggiunto al menu [IMPOST. GEN.] e consente di impostare il valore più alto da selezionare per la funzione ISO automatico con incrementi di 1/3EV.

• Il valore selezionabile dipende dall’impostazione [GAMMA] di PICTURE PROFILE, come indicato di seguito.– [STANDARD]: da ISO500 a ISO12800– [MODO CINEMA1]: da ISO500 a ISO12800– [MODO CINEMA2]: da ISO400 a ISO10000– [ITU709]: da ISO500 a ISO12800• È possibile impostare questa voce quando [ISO] è selezionato in [SELEZ. GUADAGNO/ISO].
• È possibile impostare questa voce indipendentemente dal valore impostato con [LIMITE AGC].

[GUADAGNO] (impostazione predefinita) Consente di regolare il guadagno in dB. [ISO] Consente di regolare il guadagno con la sensibilità ISO (indice di esposizione consigliata). Il valore di guadagno visualizzato con la sensibilità ISO diventa effettivo al posto dei dB. IMPOSTAZIONE ISO

Sono stati aggiunti tre rapporti di formato: [1,66:1]/[1,85:1]/[2,35:1]. Per selezionare un rapporto di formato, selezionare il menu [IMP. DISPLAY] t [SIMBOLO] t [FORMATO]. [INGR. M. FUOCO ALLARG.] è stato aggiunto al menu [IMP. DISPLAY] e consente di impostare il rapporto di ingrandimento per la messa a fuoco estesa. Inoltre, è possibile spostare la posizione da mettere a fuoco con i tasti B/b/V/v/EXEC. [VISUALIZZ. FUOCO] è stato aggiunto al menu [IMP. DISPLAY] e consente di impostare l’unità di distanza focale da visualizzare. [VISUALIZZ. OTTUR.] è stato aggiunto al menu [IMP. DISPLAY] e consente di impostare l’unità di velocità dell’otturatore da visualizzare. SIMBOLO INGR. M. FUOCO ALLARG. [×4,0] Ingrandimento di 4 volte. [×8,0] Ingrandimento di 8 volte. [×4,0/×8,0] (impostazione predefinita) A ogni pressione del tasto EXPANDED FOCUS, il rapporto di ingrandimento varia secondo l’ordine 4 volte t 8 volte t DISATTIV. (dimensioni originali). VISUALIZZ. FUOCO [METRI] (impostazione predefinita) Consente di visualizzare la distanza focale in metri. [PIEDI] Consente di visualizzare la distanza focale in piedi. VISUALIZZ. OTTUR. [SECONDI] (impostazione predefinita) Consente di visualizzare la velocità dell’otturatore in secondi. Altre funzioni aggiunte (continua)10

• Premendo il tasto DATA CODE, la velocità dell’otturatore viene visualizzata secondi, a prescindere da questa impostazione.

• Le velocità dell’otturatore inferiori a 360° vengono visualizzate in multipli di 360°, per esempio 360° × 2. [PROFILO RIPRESA] è stato aggiunto al menu [ALTRO]. [PROFILO RIPRESA] consente di salvare fino a 99 profili in file numerati da 01 a 99. Ciascun profilo può contenere impostazioni per il menu, PICTURE PROFILE, tasti, ecc. I profili ripresa vengono memorizzati su una scheda di memoria.

• Non esiste compatibilità tra i profili ripresa impostati con valori diversi di [SEL. 60i/50i] e con versioni diverse della videocamera. È possibile controllare la versione della videocamera con [VISUALIZZ. VERSIONE] nel menu [ALTRO].

• Se si modifica il nome file su un computer o si spegne la videocamera mentre il profilo ripresa viene salvato o eliminato, potrebbe non essere possibile visualizzare un particolare file.

• Non è possibile caricare un profilo ripresa salvato con un modello diverso o modificato su un computer.

• Non è possibile modificare un profilo ripresa della propria videocamera salvato su una scheda di memoria su un computer.

• Se la scheda di memoria viene formattata, vengono eliminati anche i profili ripresa contenuti. È possibile inviare in uscita le informazioni relative al motivo zebrato e all’effetto contorno mediante le prese HDMI, COMPONENT e VIDEO OUT. Selezionare il menu [IMP. DISPLAY] t [USCITA VISUAL.] t [USCITA TUTTI]. [GRADI] Consente di visualizzare la velocità dell’otturatore in gradi. La velocità dell’otturatore relativa al periodo in cui la videocamera legge i dati di immagine dal sensore di immagine è definita come 360 gradi. – 1/60 di secondo è definito come 360 gradi quando si seleziona una frequenza di quadro pari a 60 con [FORMATO REG.]. – 1/30 di secondo è definito come 360 gradi quando si seleziona una frequenza di quadro pari a 30 con [FORMATO REG.]. – 1/24 di secondo è definito come 360 gradi quando si seleziona una frequenza di quadro pari a 24 con [FORMATO REG.]. – 1/50 di secondo è definito come 360 gradi quando si seleziona una frequenza di quadro pari a 50 con [FORMATO REG.]. – 1/25 di secondo è definito come 360 gradi quando si seleziona una frequenza di quadro pari a 25 con [FORMATO REG.]. PROFILO RIPRESA [CARICARE] Seleziona e carica il profilo ripresa dalla scheda di memoria. [SALVARE] Salva o riscrive il profilo ripresa sulla scheda di memoria. [CANCELLA] Elimina il profilo ripresa dalla scheda di memoria. Uscita motivo zebrato/effetto contorno2
