製品タイプ	カムコーダー
ブランド	ソニー
モデル	NEX-FS100PK
フレームシステム	選択可能 60i (NTSC) または 50i (PAL)
HD記録フォーマット	1080/60p, 1080/50p, 1080/30p, 1080/25p, 1080/24p
スロー＆クイックモーション機能	フレームレート 1～60 (60i) または 1～50 (50i)
オートフォーカス	位相差AF（LA-EA2アダプター使用、別売）
AF微調整	レンズごとのオートフォーカス微調整（-20～+20）
ゲイン設定	GAIN（dB）またはISO（感度）の選択
ISO設定	H、M、LポジションのISO値（例：L:ISO500、M:ISO1600、H:ISO3200）
アスペクトマーカー	1,66:1, 1,85:1, 2,35:1
拡大フォーカス	拡大率 ×4、×8、または×4/×8
単位表示	焦点距離：メートルまたはフィート、シャッタースピード：秒または度
カメラプロファイル	メモリーカードへのプロファイルの保存/読み込み/削除（最大99）
ゼブラ/ピーキング出力	HDMI、COMPONENT、VIDEO OUTからゼブラおよびピーキング情報を含む出力信号
ファームウェアアップデート	60i/50i選択、AF微調整、GAIN/ISO選択などの機能追加
レンズ互換性	LA-EA2アダプター使用のAマウントレンズ、ソニー、ミノルタ、コニカミノルタレンズ

よくある質問 - NEXFS100PK SONY

NEX-FS100PKで60iまたは50iを選択する方法は？

その他メニューから60i/50i選択を選びます。[60i]（NTSC）または[50i]（PAL）を選択します。カメラが自動的に再起動します。

ドロップフレームとは何ですか？また、設定方法は？

ドロップフレームは、フレームレートが29.97fpsの場合にタイムコードを実時間に合わせる調整です。TC/UB設定メニューでTCフォーマットを[DF]（ドロップフレーム）または[NDF]（ノンドロップフレーム）に設定します。NDFモードは24pまたは50iで自動的に設定されます。

LA-EA2アダプターでオートフォーカスを使用する方法は？

LA-EA2アダプター（別売）とAマウントレンズを取り付けます。フォーカススイッチをAFに設定します。位相差オートフォーカスが使用可能です。SSMレンズの場合は、レンズのスイッチを切り替えます。記録中AFの絞りは最大F3.5に固定されます。

AF微調整の設定方法は？

カメラ設定メニューからAF微調整を選択します。[入]で有効にします。量を選び-20～+20の範囲で調整します。[すべてクリア]でリセットします。この設定はレンズごとに保存されます（最大30レンズ）。

ファームウェアバージョンの表示方法は？

その他メニューからバージョン表示を選択します。カメラ、レンズ、LA-EA2アダプターのバージョンが表示されます。

GAINとISOの違いは？

カメラ設定メニューのGAIN/ISO選択で[GAIN]（dB）と[ISO]（ISO感度）を選択できます。ISO設定はdBゲインを置き換え、AGCリミットを無効にしてISO AUTOリミットを使用します。

アスペクトマーカーの設定方法は？

表示設定 → マーカー → アスペクトに進みます。[1.66:1]、[1.85:1]、[2.35:1]から選択してフレーミングガイドを表示します。

拡大フォーカスの使用方法は？

EXPANDED FOCUSボタンを押して画像を拡大します。拡大率は表示設定 → 拡大フォーカス倍率で設定できます（×4、×8、×4/×8）。矢印キーでフォーカスポイントを移動できます。

カメラプロファイルの保存方法は？

その他メニューからカメラプロファイルを選択します。[保存]で現在の設定をメモリーカードに保存します（ファイル番号01～99）。[読み込み]でプロファイルを復元、[削除]で消去します。

ビデオ出力でゼブラ/ピーキング出力を有効にする方法は？

表示設定 → 表示出力に進み、[全出力]に設定すると、ゼブラおよびピーキング情報がHDMI、COMPONENT、VIDEO OUTの出力信号に含まれます。

使用説明書 NEXFS100PK SONY

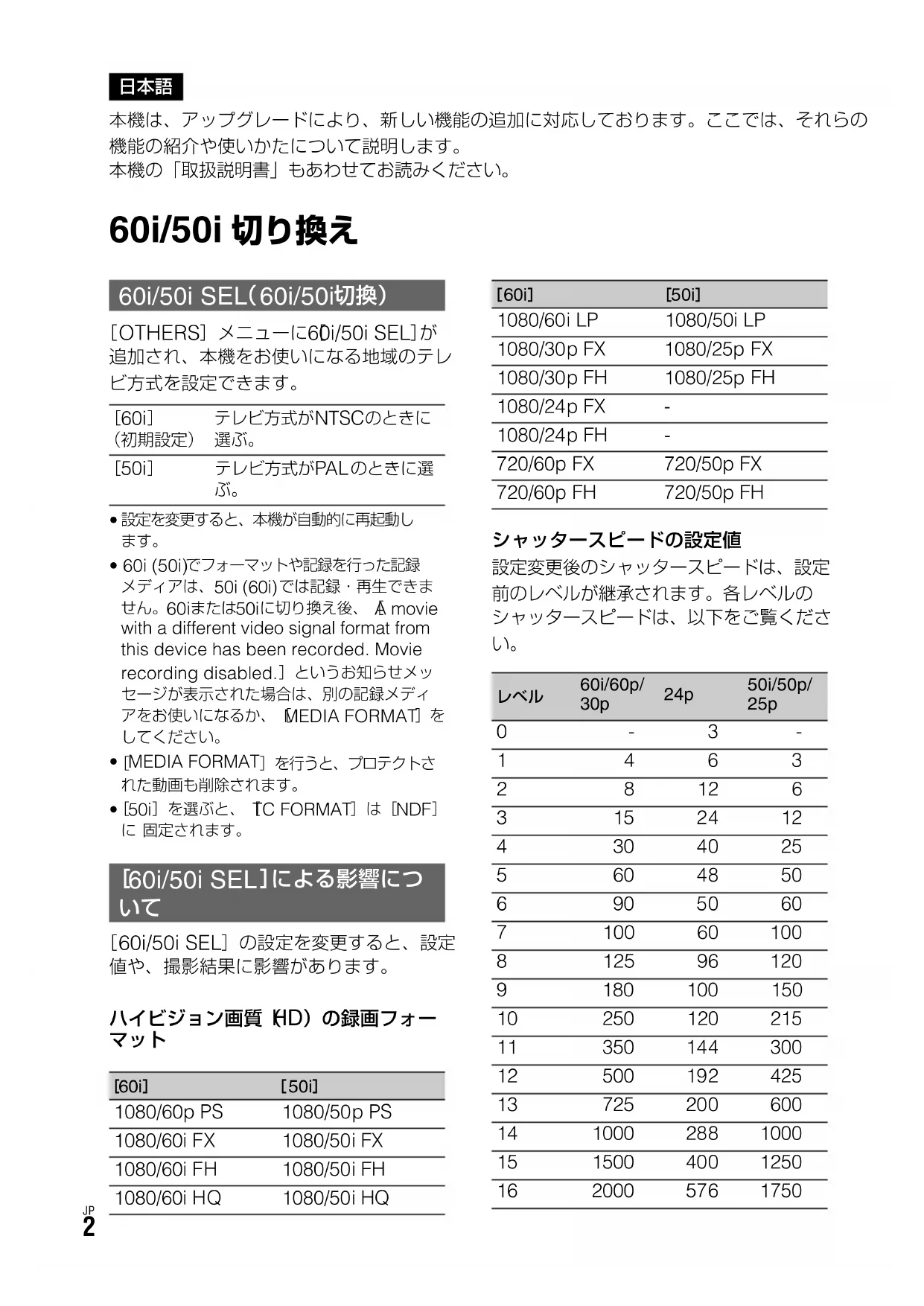

ファームウェアアップグレードのお知らせ

ファームウェアアップデート

本機は、アップグレードにより、新しい機能の追加に対応しております。ここでは、それらの機能の紹介や使いかたについて説明します。

本機の「取扱説明書」もあわせてお読みください。

60i/50i 切り換え

[60i/50i SEL]（60i/50i切り換え）が[OTHERS]メニューに追加され、本機をお使いになる地域のテレビ方式を設定できます。

[60i](初期設定)	テレビ方式がNTSCのときに選ぶ。
[50i]	テレビ方式がPALのときに選ぶ。

• 設定を変更すると、本機が自動的に再起動します。
• 60i（50i）でフォーマットや記録を行った記録メディアは、50i（60i）では記録・再生できません。60iまたは50iに切り換え後、『movie with a different video signal format from this device has been recorded. Movie recording disabled.』というお知らせメッセージが表示された場合は、別の記録メディアをお使いになるか、『MEDIA FORMAT』をしてください。
• [MEDIA FORMAT] を行うと、プロテクトされた動画も削除されます。
• [50i] を選ぶと、【C FORMAT】は [NDF] に固定されます。

[60i/50i SEL]による影響について

[60i/50i SEL] の設定を変更すると、設定値や、撮影結果に影響があります。

ハイビジョン画質（HD）の録画フォーマット

設定変更後のシャッタースピードは、設定前のレベルが継承されます。各レベルのシャッタースピードは、以下をご覧ください。

レベル	60i/60p/30p	24p	50i/50p/25p
0	-	3	-
1	4	6	3
2	8	12	6
3	15	24	12
4	30	40	25
5	60	48	50
6	90	50	60
7	100	60	100
8	125	96	120
9	180	100	150
10	250	120	215
11	350	144	300
12	500	192	425
13	725	200	600
14	1000	288	1000
15	1500	400	1250
16	2000	576	1750

レベル	60i/60p/30p	24p	50i/50p/25p
17 3000	1200	2500
18 4000	2400	3500
19 6000	4800	6000
20 10000	10000	10000

スロー＆クイックモーション撮影の設定値

スロー＆クイックモーション撮影の再生速度

[60i] 選択時

FRAME RATE	REC FORMAT
	24p 30p 60p
60	40%	50%	100%
	スロー	スロー	(標準)
30	80%	100%	200%
	スロー	(標準)	クイック
15	160%	200%	400%
	クイック	クイック	クイック
8	300%	375%	750%
	クイック	クイック	クイック
4	600%	750%	1500%
	クイック	クイック	クイック
2	1200%	1500%	3000%
	クイック	クイック	クイック
1	2400%	3000%	6000%
	クイック	クイック	クイック

[50i] 選択時

FRAME RATE	REC FORMAT
	25p 50p
50	50%	100%
	スロー	(標準)
25	100%	200%
	(標準)	クイック
12	208%	417%
	クイック	クイック
6	417%	833%
	クイック	クイック
3	833%	1667%
	クイック	クイック
2	1250%	2500%
	クイック	クイック
1	2500%	5000%
	クイック	クイック

スロー＆クイックモーション撮影のおよその再生ストリーム長

[60i] 選択時

FRAME RATE	REC FORMAT
	24p 30p 60p
60	13時間	13時間	13時間
30	13時間	13時間	6時間30分
15	8時間6分	6時間30分	3時間18分
8	4時間6分	3時間18分	1時間36分
4	2時間	1時間36分	48分
2	1時間6分	54分	24分
1	30分	24分	12分

[50i] 選択時

FRAME RATE	REC FORMAT
	25p 50p
50	13時間	13時間
25	13時間	6時間30分
12	6時間30分	3時間18分
6	3時間18分	1時間36分
3	1時間36分	48分
2	1時間6分	30分
1	30分	18分

スロー＆クイックモーション撮影のおよその記録動作時間

[60i]選択時

FRAME RATE	REC FORMAT
	24p 30p 60p
60	5時間12分	6時間30分	13時間
30	10時間24分	13時間	13時間
15	13時間	13時間	13時間
8	13時間	13時間	13時間
4	13時間	13時間	13時間
2	13時間	13時間	13時間
1	13時間	13時間	13時間

[50i]選択時

FRAME RATE	REC FORMAT
	25p 50p
50	6時間30分	13時間
25	13時間	13時間
12	13時間	13時間
6	13時間	13時間
3	13時間	13時間
2	13時間	13時間
1	13時間	13時間

タイムコードの設定値

[60i]選択時

00:00:00:00～23:59:59:29の間で設定可能

- ただし、24pのときは、00:00:00:00～23:59:59:23 のうち4の倍数で設定可能

[50i]選択時

00:00:00.00～23:59:59.24の間で設定可能

[VIDEO OUT] の設定項目

[60i] 選択時

■ HDMI/COMPONENT

マウントアダプターLA-EA2 対応機能

マウントアダプターLA-EA2(別売)を使用してAマウントレンズを装着時、位相差AFで撮影できるようになります。レンズによって、できることが異なります。

機能

オートフォーカス 可能
AF方式 位相差	AF
オートフォーカスへの切り換え	• SAM:レンズ側の操作スイッチ• SSM:レンズ側の操作スイッチと本体側のFOCUSスイッチの両方で切り換える• それ以外のレンズ:本体側のFOCUSスイッチ

- マウントアダプターの取扱説明書も合わせてご覧ください。

- 一部、お使いいただけないレンズや機能に制限があるレンズがあります。レンズの互換性は、専用サポート、もしくはソニー業務用商品相談窓口またはお買い上げ店にご確認ください。

- 撮影時の絞りは、オートフォーカスでは F3.5 に固定されます。また、開放絞りが F3.5 以上のレンズの場合は開放値に固定されます。マニュアルフォーカスにすると絞りを設定できます。撮影中に絞りを変更すると作動音がしたり、作動中に画面が明るくなる場合があります。

- 本機やレンズの作動音、操作音などが記録されてしまうことがあります。 AUTO/MANUALスイッチを「MANUAL」、AUDIO LEVELダイヤルを0にして撮影することで、音声を記録しないように設定できます。

- お使いのレンズや被写体によっては、ピント合わせに時間がかかったりピントが合いにくい場合があります。

AF MICRO ADJUSTMENT(AF微調整)

[CAMERA SET] メニューに[AIF MICRO ADJUSTMENT] が追加されます。マウントアダプターLA-EA2(別売)を使用してマウントレンズを装着時、レンズごとにピント合わせの位置を調整して登録できます。

[ON/OFF]	AF微調整を有効にするかを設定する。ON] を選ぶと有効になる。(初期設定は OFF)
[AMOUNT]	[AF MICRO ADJUSTMENT]が[ON]のときに、20~+20の範囲で最適な数値を選ぶ。値を大きくするとピントが合う位置がカメラから遠ざかり、値を小さくするとピントが合う位置がカメラに近づく。

[CLEAR ALL] 設定されている調整値を取り消す。

- 調整は実際に撮影する環境で行うことをおすすめします。

- すでに登録されたレンズを装着しているときは、登録された調整値が表示されます。未登録レンズの場合は [±0] が表示されます。

- レンズの登録が 30種になると、 [AMOUNT] が灰色に表示されて選択できなくなります。あらたに登録するには、登録を削除するレンズを装着して調整値を [± 0] にするか、 [CLEAR ALL] ですべての登録された調整値を削除してください。

- 他社のレンズをお使いの際に AF 微調整を行うと、ソニー、ミノルタ、コニカミノルタ製のレンズでの調整値に影響が出る場合があります。他社のレンズでは AF 微調整を設定しないでください。

- ソニー、ミノルタ、コニカミノルタで同じ仕様のレンズをお使いの場合、個々に AF微調整の設定はできません。

VERSION DISPLAY(バージョン表示)

[OTHERS] メニューにVERSION DISPLAY] が追加され、本機や、装着中のレンズまたはマウントアダプターのバージョンを表示できます。

- レンズまたはマウントアダプターのバージョンを確認するときは、本機を撮影モードにしてから[VERSION DISPLAY]を選びます。

AFエリア枠表示

マウントアダプターLA-EA2(別売)を使用しなでマウントレンズを装着時、フォーカス合焦枠が表示されます。ピントが合うと緑色になります。

オートフォーカス時 マニュアルフォーカス時

GAIN/ISO SEL(ゲイン/ISO切換)

[CAMERA SET] メニューにGAIN/ISO SEL] が追加され、ゲイングO感度で扱うことができます。

[GAIN] (初期設定)	dBで扱う。
[ISO]	ISO感度(推奨露光指数)で扱うGAIN dB表示は無効となり、ISO感度で表示される。

• AUTO/MANUALスイッチを「MANUAL」にして設定します。
• [ISO] を選ぶと、次のとおりになります。

- [GAIN SET] 無効、ISO SET] 有効

- [AGC LIMIT] 無効、[AUTO ISO LIMIT] 有効

ISO SET（ISO設定）

[CAMERA SET] メニューに [ISO SET] が追加され、GAINスイッチ「H」「M」「L」のISO値をそれぞれ1/3EV間隔で設定できます。

• 初期設定は、[H]：ISO3200、[M]：ISO1600、[L]：ISO500です。
• ピクチャープロファイルの [GAMMA] 設定によって、設定できる値が次のとおり異なります。
• [STANDARD] : ISO500〜ISO16000
• [CINEMATONE1] : ISO500〜ISO16000
• [CINEMATONE2] : ISO400〜ISO12800
• [ITU709] : ISO500〜ISO16000
• [GAIN/ISO SEL] で [ISO] を選んでいるときに設定できます。
• [GAIN SET] で設定した値とは独立して設定できます。

AUTO ISO LIMIT

[CAMERA SET] メニューにAUTO ISO LIMITが追加され、AUTO時のISO感度上限値を1/3EV間隔で設定できます。

- ピクチャープロファイルの [GAMMA] 設定によって、設定できる値が次のとおり異なります。

• [STANDARD] : ISO500〜ISO12800
• [CINEMATONE1] : ISO500〜ISO12800
• [CINEMATONE2] : ISO400〜ISO10000
• [GAIN/ISO SEL] で [ISO] を選んでいるときに設定できます。
• [AGC LIMIT] で設定した値とは独立して設定できます。

MARKER

アスペクト比 [1.66:1]、[1.85:1]、[2.35:1] が追加されます。[DISPLAY SET] メニュー→[MARKER]→[ASPECT] で選びます。

EXPANDED FOCUS MAG

[DISPLAY SET] メニューにEXPANDED FOCUS MAGが追加され、拡大フォーカスの倍率を設定できます。また、拡大フォーカス中に/◄/►/EXECボタンで表示位置を移動できるようになります。

[×4.0]	4倍で表示する。
[×8.0]	8倍で表示する。
[×4.0/×8.0](初期設定)	EXPANDED FOCUSボタンを押すたびに、4倍→8倍→OFFの順に表示する。

FOCUS DISPLAY

[DISPLAY SET] メニューにFOCUS DISPLAYが追加され、フォーカスの表示方法を設定できます。

[METER] （初期設定） フォーカス距離をメートルで表示する。

[FEET] フォーカス距離をフィートで表示する。

シャッター表示

[表示設定] メニューに[シャッター表示]が追加され、シャッターの表示方法を設定できます。

[SECOND]	(初期設定)シャッター表示を秒で表示する。
[DEGREE]	撮像素子から読み出す周期と同じスピードを 360° として表示する。- [REC FORMAT] でフレームレートの値が60の設定値を選択時は、1/60で 360° - [REC FORMAT] でフレームレートの値が30の設定値を選択時は、1/30で 360° - [REC FORMAT] でフレームレートの値が24の設定値を選択時は、1/24で 360° - [REC FORMAT] でフレームレートの値が50の設定値を選択時は、1/50で 360° - [REC FORMAT] でフレームレートの値が25の設定値を選択時は、1/25で 360°

• データコードボタンを押したときに表示されるシャッタースピードは、この設定にかかわらず秒表示となります。
• 360°より長いシャッタースピードの場合は、360°の整数倍（360°×2など）で表示します。

カメラプロファイル

[その他] メニューに[カメラプロファイル]が追加され、メニュー、ピクチャープロファイル、ボタンなどの設定内容をメモリーカードに99個（ファイル名01～99）まで保存できます。

[読み込み] メモリーカードからカメラプロファイルを選んで読み込む。

[保存] メモリーカードにカメラプロファイルを新規保存または上書き保存する。

[削除] メモリーカードからカメラプロファイルを削除する。

• [60i/50i選択] の設定や、本機のバージョンが異なるカメラプロファイルには、互換性はありません。本機のバージョンは [その他] メニューの [バージョン表示] で確認できます。
• パソコンでファイルの名前を変えたり、保存または削除の途中で電源を切ったりなどをしたときはファイルが正しく見えない場合があります。
• 異なる型名の機種で保存したカメラプロファイルや、パソコンなどで編集したカメラプロファイルは読み込めません。
• メモリーカードに保存した設定はパソコンで編集できません。
• メモリーカードを初期化すると、保存したカメラプロファイルも削除されます。

ゼブラ/ピーキング出力対応

HDMI出力、コンポーネント出力、VIDEO OUT端子に、ゼブラとピーキングも出力できるようになります。DISPLAY SET] メニュー→D[SPLAY OUTPUT]→[ALL OUTPUT]を選びます。
