Eigenschaften	Details
Projektortyp	4K SXRD Projektor
Auflösung	4096 x 2160 Pixel
Helligkeit	2000 Lumen
Kontrast	100000:1
Anzeige-Technologie	SXRD (Silicon X-tal Reflective Display)
Konnektivität	HDMI, RS-232C, RJ-45
Abmessungen	Abmessungen: 490 x 200 x 490 mm
Gewicht	Ca. 30 kg
Verwendung	Ideal für Heimkinos und professionelle Installationen
Wartung	Filter regelmäßig reinigen, Lampe nach ca. 2000 Betriebsstunden austauschen
Sicherheit	Nur mit vom Hersteller empfohlenen Kabeln und Zubehör verwenden
Zusätzliche Informationen	Kompatibel mit HDR, unterstützt 3D-Formate

Häufig gestellte Fragen - VPLVW5000ES SONY

Wie verbinde ich meinen SONY VPLVW5000ES mit meiner Videoquelle?

Verwenden Sie ein HDMI-Kabel, um Ihre Videoquelle (z. B. einen Blu-ray-Player oder eine Spielekonsole) mit dem HDMI-Anschluss des Projektors zu verbinden. Stellen Sie sicher, dass der Projektor eingeschaltet ist, und wählen Sie den richtigen Eingang über das Menü aus.

Warum ist mein Bild unscharf?

Überprüfen Sie, ob das Objektiv richtig eingestellt ist. Verwenden Sie die Fokussierfunktion des Projektors, um das Bild zu schärfen. Stellen Sie außerdem sicher, dass der Projektor in der richtigen Entfernung zur Leinwand steht.

Wie hoch ist die Helligkeit des SONY VPLVW5000ES?

Der SONY VPLVW5000ES hat eine Helligkeit von 2000 Lumen, was ihn ideal für dunkle oder schwach beleuchtete Umgebungen macht.

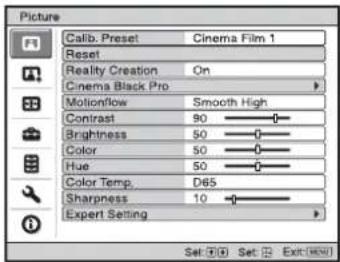

Wie stelle ich die Bildeinstellungen ein?

Greifen Sie mit der Fernbedienung auf das Bildmenü zu. Sie können Helligkeit, Kontrast, Farbe und andere Einstellungen anpassen, um die Bildqualität nach Ihren Wünschen zu verbessern.

Mein Projektor lässt sich nicht einschalten, was soll ich tun?

Überprüfen Sie, ob der Projektor richtig an eine Steckdose angeschlossen ist. Stellen Sie sicher, dass der Netzschalter auf "EIN" steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Sony-Kundendienst.

Unterstützt der SONY VPLVW5000ES 4K?

Ja, der SONY VPLVW5000ES unterstützt 4K-Auflösung für ein außergewöhnliches HD-Seherlebnis.

Wie reinige ich den Luftfilter des Projektors?

Um den Luftfilter zu reinigen, entfernen Sie die Filterabdeckung, nehmen Sie den Filter heraus und verwenden Sie einen Staubsauger oder ein weiches Tuch, um den Staub zu entfernen. Setzen Sie den Filter und die Abdeckung wieder ein, wenn Sie fertig sind.

Wie aktualisiere ich die Firmware meines Projektors?

Besuchen Sie die Sony-Website, um die neueste Firmware-Version herunterzuladen. Befolgen Sie die Anweisungen, um das Update über einen USB-Stick oder eine Netzwerkverbindung zu installieren.

Kein Ton, was soll ich überprüfen?

Überprüfen Sie, ob die Lautstärke des Projektors nicht auf Null steht und der richtige Audiomodus ausgewählt ist. Stellen Sie sicher, dass externe Lautsprecher (falls verwendet) korrekt angeschlossen sind.

Wie lange hält die Lampe des SONY VPLVW5000ES?

Die Lebensdauer der Lampe beträgt etwa 6000 Stunden im Normalmodus und bis zu 10000 Stunden im Energiesparmodus.

BEDIENUNGSANLEITUNG VPLVW5000ES SONY

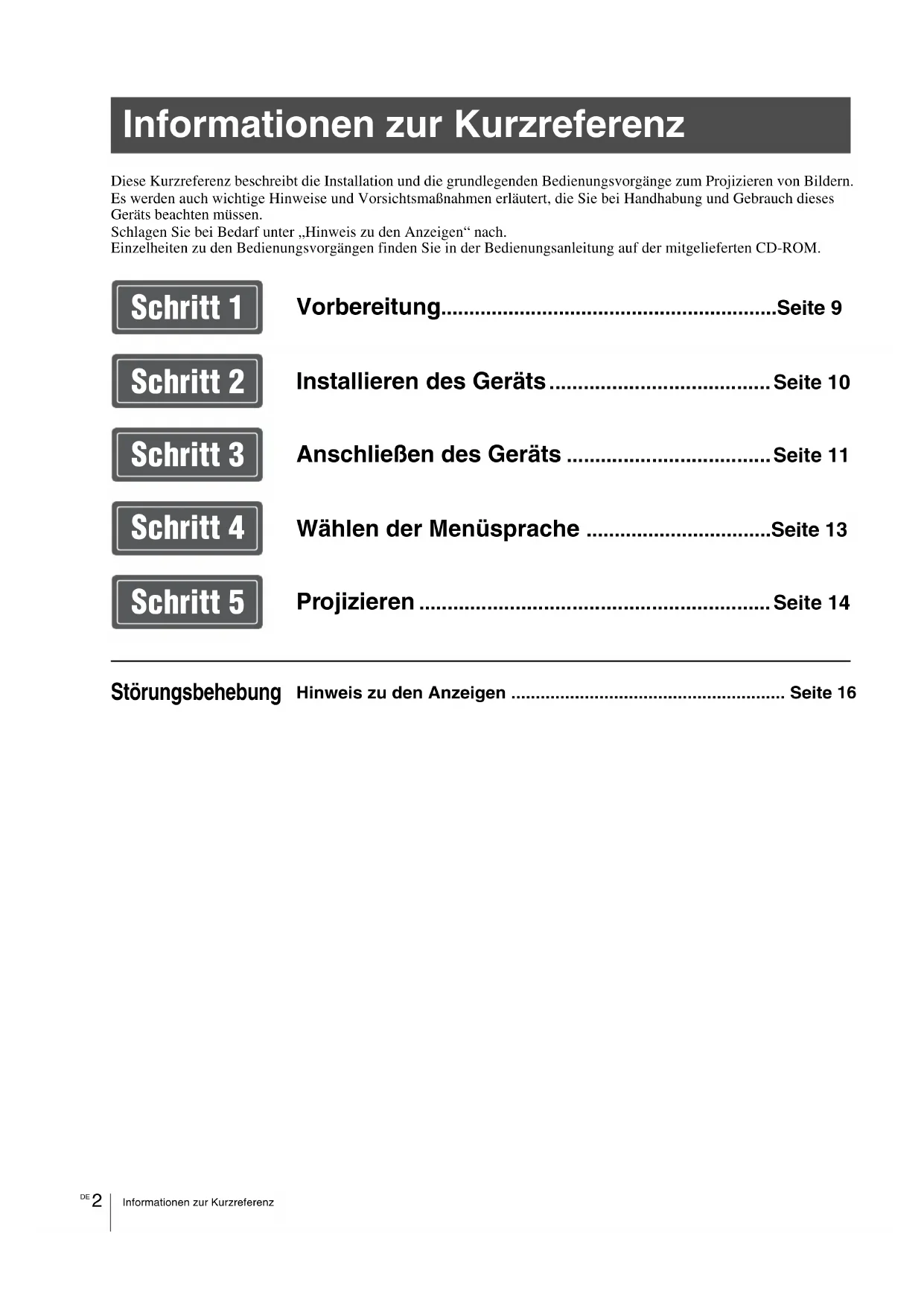

Informationen zur Kurzreferencez

These Kurzreferenz beschreiben die Installation und die grundlegenden Bedienungsvorgänge zum Projizieren von Bildern.

Es werden auch wichtige Hinweise und Vorsichtsmaßnahmen erläutert, die Sie bei Handhabung und Gebrauch dieser

Geräts beachten müssen.

Schlagen Sie bei Bedarf unter „Hinweis zu den Anzeigen“ nach.

Einzelheiten zu den Bedienungsvorgängen finden Sie in der Bedienungsanleitung auf der mitgelieferten CD-ROM.

Schritt 1

Vorbereitung. .Seite 9

Schritt 2

Installieren des Geräts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Schritt 3

Anschlieben des Geräts .Seite 11

Schritt 4

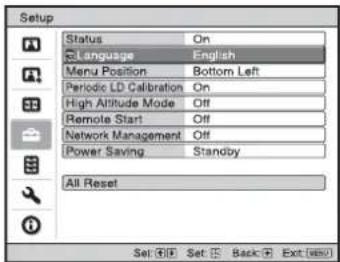

Wahlen der Menüsprache .Seite 13

Schritt 5

Projizieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Störungsbehebung Hinweis zu den Anzeigen . 16

Deutsch

Bitte lessen Sie theses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Verwenden Sie das Produkt ausschließlich zu den in dieser Anleitung beschrieben Zwecken.

WARNING

Um die Gefahr von Bränden oder elektrischen Schlagen zu verringn, darf these Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, davon das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

WARNING

DIESES GERÄT MUSS GEERDET WERDEN.

WARNING

Beim Einbau des Geräts istDMAH im Festkabel ein leicht zugänglicher Unterbrecher einzufugen,oder der Netzstecker muss mit einer in der Naehe des Geräts befindlichen,leicht zuganglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionstörung auftritt,ist der Unterbrecher zu betätigten bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.

VORSICHT

Hinweis zum LAN-Anschluss

Aus Sicherheitsgründen nicht mit einem Peripheriegerat-Anschluss verbinden, der zu starke Spannung für diese Buchse haben können.

WARNING

1. Verwenden Sie ein geprüftes Netzkabel (3-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker mit Schutzkontakten entsprechend den Sicherheitsvorschriften, die im betreffenden Land/ der betreffenden Region gelten.
2. Verwenden Sie ein Netzkabel (3-adriges Stromkabel)/ einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von Netzkabel/ Geräteanschluss/Stecker haben, wenden Sie sichitte an qualifiziertes Kundendienstpersonal.

Einlagen der Batterien

Zwei R6-Batterien der GroBe AA werden fur die Fernbedienung mitgeliefert.

Verwenden Sie R6-Mangan- oder -Alkalibatterien der

Große AA. Andernfalls besteht Explosionsgefahr.

VORSICHT

• Explosionsgefahr bei Verwendung falscher Batterien. Batterien nur durch den vom Hersteller empfohlenen oder einen gleichwertigen Typ ersetzen.
• Beachten Sie beim der Entsorgung des Akkus oder des Gerats die örtlichen Vorschriften. Entsorgen Sie den Akku oder das Gerät nicht durch Verbrennen. Erhitzen Sie den Akku nicht, und beschädigen Sieihn nicht. Andernfalls besteht Explosions- und Brandgefahr. Setzen Sie den Akku keinem extrem niedrigen Luftdruck aus, der zu einer Explosion oder dem Austreten brennbarer Flüssigkeiten oder Gase führen können.
• Setzen Sie den Akku keinen hohen Temperaturen aus wie etwa in direkter Sonneneinstrahlung oder in der Nähe von Wärmequellen. Er kann sich entzüden, explodieren oder einen Brand verursachen. Halten Sie den Akku fern von Wasser und Salzwasser. Andernfalls besteht Stromschlaggefahr.

Informationen zur 3D-Brille

Die 3D-BrilleCOMMUNIZIERt zum Anzeigen von 3DSignalen über Bluetooth-Technologie mit dem Projektor.

a) das Freqenzband oder die Freqenzbänder, in dem bzw. deren die Funkanlage betrieben wird: 2.4 - 2.4835 GHz
b) die in dem Frequenzband oder den Frequenzbändern, in dem bzw. deren die Funkanlage betrieben wird, abgestrahnte maximale Sendeleistung: 4.30dBm (E.I.R.P.)

VORSICHT
Mölicherweise gefährliche optische Strahlung.

Die Aufkleber befinden sich auf der linken Seite. Dieses Produkt wurde gemäß IEC 62471:2006 der Risikogruppe 2 zugeordnet.

WARNING

Schauen Sie nicht in das Objektiv, während es verwendet wird.

VORSICHT

Bei Betätigung von Bedien- und Einstellteilen oder Ausführung von Bedienvorgängen, die nicht ausdrücklich in dieser Bedienungsanleitung aufgeführrt sind, droht u.U. die Einwirkung gefährlicher Laserstrahlung.

Vorsicht

Der Einsatz von optischen Hilfen bei Benutzung these Produkte verstarkt die Gefahr von Augenschäden.

Für Kunden in Europa

Hiermit erklart Sony Corporation, dass diese Funkanlage der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitäserklarung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.eu

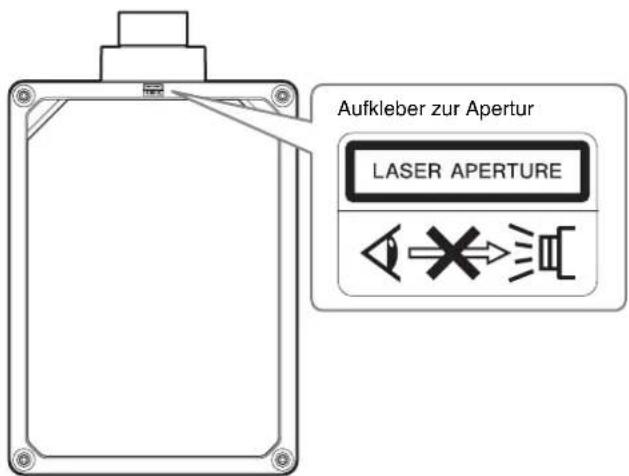

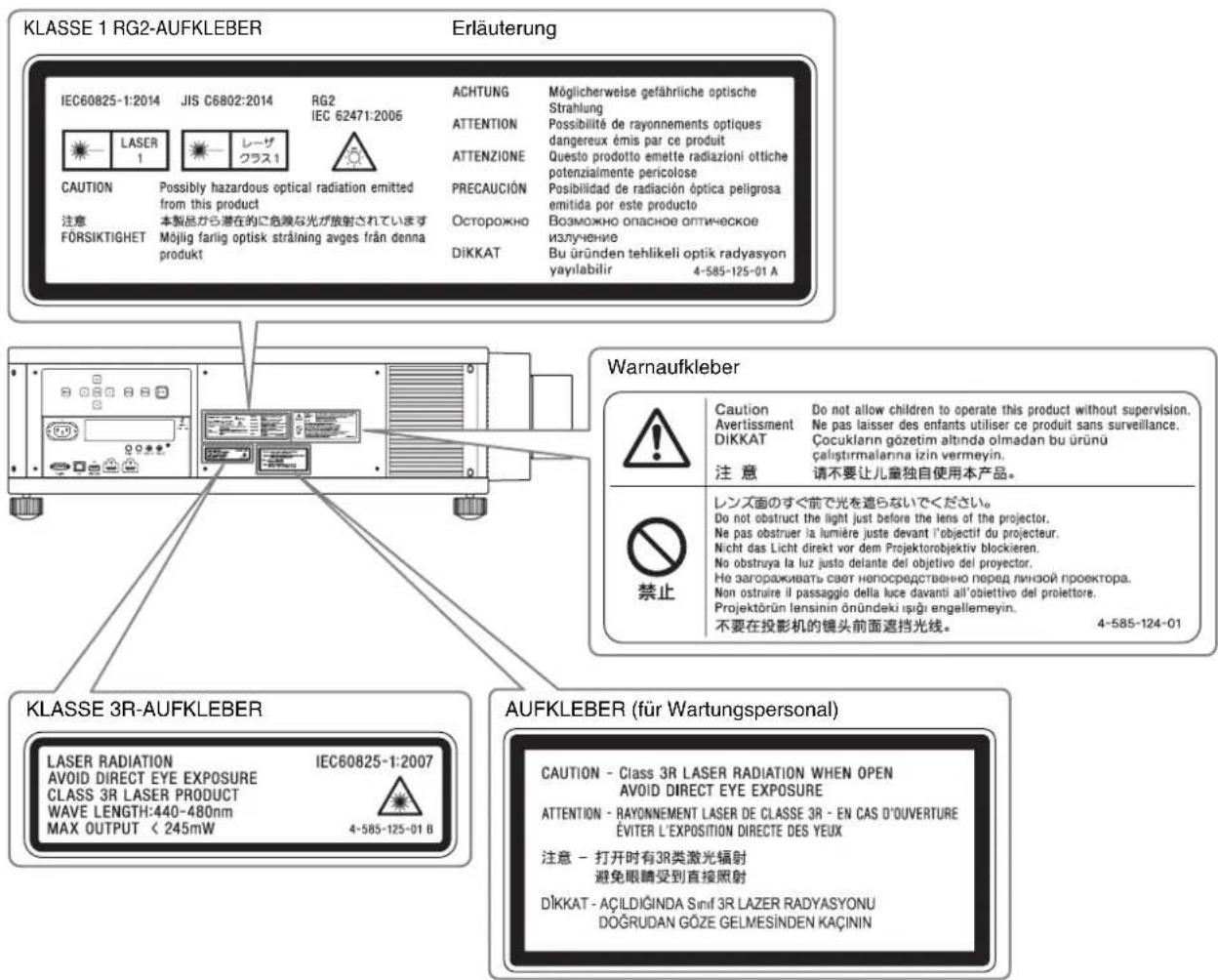

Position der Aufkleber

Ablenkungswinkel des Strahls vom Objektiv theses Geräts

Objektiv	Maximaler Zoom: α	Minimaler Zoom: α
VPLL-Z7008 64°	53°
VPLL-Z7013 43°	20°

Eigenschaften der Laserdiode

4,0 W, 80 Laserdioden (438 bis 452nm )
2,9 W, 20 Laserdiode (458 bis 472nm )

Vorsichtsmaßnahmen

Info zur Sicherheit

• Vergewissern Sie sich, dass die Betriebsspannung Ihr Gesätes mit der Spannung ihrer ortlichen Stromversorgung übereinstimmt.
• Sollten Flüssigkeiten oder Fremdkörper in das Gehäuse gelangen,ziehen Sie das Netzkabel ab,und halten Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.
• Soll das Gerät einige Tage lang nicht benutzt werden, trennen Sie es von der Netzsteckdose.
• Ziehen Sie zum Trennen des Kabels am Stecker. Niemals am Kabel selbstziehen.
• Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
• Das Gerät ist auch im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt, solange der Netzstecker noch an der Netzsteckdose angeschlossen ist.
• Schauen Sie nicht in das Objektiv, während es verwendet wird.
• Halten Sie ihre Fälle oder Gegenstände von den Luftungsöffnungen fern. Die austretende Luft ist frei.

Info zur Verhütung eines internen Wärnestaus

Nachdem Sie den Projektor mit der Taste I/ (Ein/Bereitschaft) ausgeschaltet haben, trennen Sie ihn nicht von der Netzsteckdose, solange der Lüfter noch lauft.

Vorsicht

Dieses Gerät ist mit Luftungsöffnungen (Einlass und Auslass) ausgestellt. Der Luftstrom durch diese Öffnungenarf nicht blockiert oder durch in der Näre abgestellte Gegenstände befindert werden, weil es sonst zu einem internen Wärnestau kommt kann, der eine Verschlechterung der Bildqualität oder Beschädigung des Geräts zur Folge haben kann.

Info zur Wiederverpackung

Bewahren Sie den Originalkarton und das Verpackungsmaterial gut auf für den Fall, dass Sie das Gerät später einmal transportieren müssen. Am besten geschützt ist das Gerät beim Transport, wenn Sie es wieder so verpacken, wie es geliefert wurde.

Hinweis zum Betrachten von 3D-Videobildern

Sicherheitshinweise

• Verwenden Sie die 3D-Brille ausschließlich zum Betrachten von 3D-Videoibildern.

• Wenn Sie Flimmern oder Flackern bemerken, schalten Sie die Raumbeleuchtung aus.

• Nicht geeignet für Kinder ohne angemessene Aufsicht durch Erwachsene.

• Achten Sie darauf, sich nicht die Finger in den Scharnieren der 3D-Brille einzuklemen, wenn Sie die Brillenbürger einklappen.
• Lassen Sie die 3D-Brille nicht fallen undnehmen Sie keine Veränderungen davon vor.
• Wenn ein Brillenglas springt, achten Sie daraufuf, sich durch die Bruchstücke keine Verletzungen an Mund oder Augen zuzuziehen.

Hinweis zur Inspektion von zur Lichtquelle gehörenden Teilen

Da das Gerät mit einem Laser arbeitet, sind bei der Wartung oder Inspektion von zur Lichtquelle gehörenden Teilen besondere Vorsicht und eine sichere Umgebung erforderlich. Wenden Sie sich dazu unbedingt an qualificierte Sony-Fachlute (kostenpflichtig).

Hinweis zur Wärmeableitung

Die Temperatur des Projektorgehäuses kann während des Gebrauchs oder unmittelbar danach ansteigen, dies ist jeder keine Fehlfunktion.

Info zum LCD-Projektor

Der LCD-Projektor wurde unter Einsatz von Prazisionstechnologie hergestellt. Es kann jeder sein, dass im Projektionsbild des LCD-Projektors ständig winzige schwarze und/oder helle Punkte (rote, blaue oder grüne) enthalten sind. Dies ist ein normales Ergebnis des Herstellungssprozesses und ist kein Anzeichen für eine Funktionstörung.

Wenn Sie mehrere LCD-Projektoren für die Projizierung auf einer Leinwand verwenden, kann außer dem selbst bei identischen Modellen die Farbwiedergabe bei den verschiedene Projektoren variieren, da für jeder Projektor eigene Einstellungen der Farbbalance vorgenommen werden können.

Hinweis zur Kondensation

Wenn sich die Temperatur in dem Raum, in dem der Projektor aufgestellt ist, schnelländert oder wenn der Projektor plottlich von einem kalten an einen warmen Ort gebracht wird, kann es im Inneren des Projektors zu einer Kondensationkommen. Da die Kondensation zu einer Fehlfunktion führen kann, sollen den Sie bei den Temperatureinstellungen einer Klimaanlage vorsichtig sein.

Lassen Sie den Projektor vor der Verwendung ungebahr zwei Stunden eingeschaltet, wenn es zu einer Kondensation gekommen ist.

Hinweise zur Sicherheit

• SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART DURCH UTERLASSENE GEEIGNETE SICHERHEITSMASSNAHMEN AN ÜBERTRAGUNGSGERÄTEN, DURCH UNVERMEIDBARE DATENPREISGABE AUFGRUND DER ÜBERTRAGUNGSSPEZifikATIONEN ODER DURCH SICHERHEITSPROBLEME JEGLICHER ART ÜBERNEHMSN.
• Je nach Betriebsumgebung konnen unbefugte Dritte im Netzwerk unter Umständen auf these Gerät zugreifen. Achten Sie beim Verbinden des Geräts mit dem Netzwerk daraufuf, dass das Netzwerk gut abgesichert ist.
  Vom Sicherheitsstandpunkt sollen Sie unbedingt über einen Webbrowser auf das Steuerfenster zugreifen und die werkseitig eingestellten Werte für die Zugriffscinschänkung ändern, wenn das Gerät mit dem Netzwerk verbunden ist (siehe „Die Netzwerkfungtionen" in der Bedienungsanleitung). Es wird auch empfohlen, das Passwort regelmäß zu ändern.
• Rufen Sie keine andere Website im Webbrowser auf, während Sie Einstellungen vornehmen oder nach dem Sie Einstellungen vorgenommen haben. Da der Anmeldestatus beim Webbrowser gespeichert bleibt, schlieben Sie den Webbrowser, wenn Sie die Einstellungen abgeschlossen haben, um zu verhindern, dass unautorisierte Dritte das Gerät nutzen oder schädliche Programm ausführten.

Hinweise

• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICT NOT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM Anderen GRUND, ENTWEDER WAHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHemen.
• SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMAN.
• SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS Gleich AUS WELCHEM GRUND ÜBERNEHMEN.

Hinweise zu Installation und Gebrauch

Ungeeignete Installation

Stellen Sie das Gerät nicht an folgenden Orten auf, weil es sonst zu einer Funktionstörung oder Beschädigung des Geräts kommt kann.

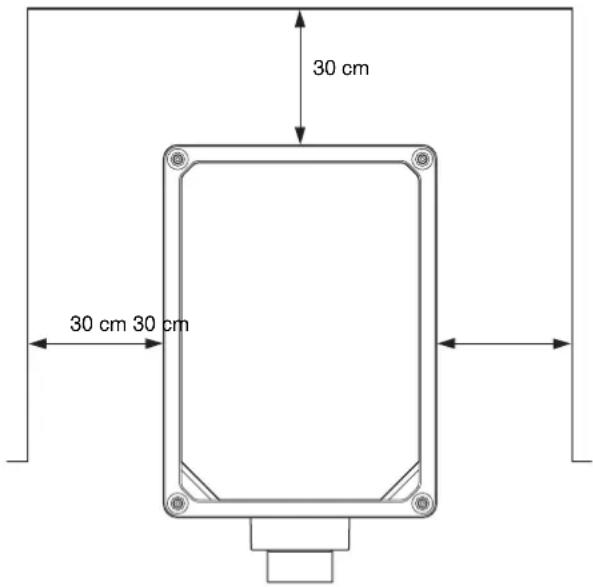

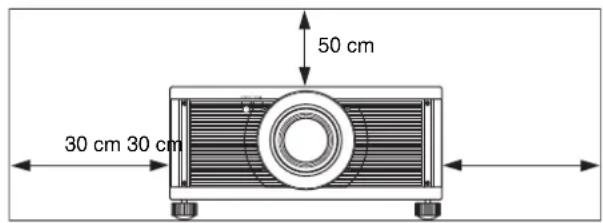

In der Nähe einer Wand

Um eine Beeinträchtigung der Leistung und Zuverlösigkeit des Gerats zu vermeiden, halten Sie zwischen der Wand und dem Gerät ausreichend Platz, wie in der Abbildung gezeigt.

Beachten Sie, dass die Wand an der Seite mit den Luftungsöffnungen besteht werden kann.

Aufgrund des Luftstroms von Klimaanlagen oder den Luftungsöffnungen these Geräts oder anderer Geräte kann es auf der Leinwand zu Schwankungen kommt. Achten Sie darauf, these Gerät so aufzustellen, dass der Luftstrom von Klimaanlagen oder den Luftungsöffnungen anderer Geräte die Vorderseite these Geräts nicht erreicht.

Schlecht beluftete Orte

Halten Sie einen Abstand von mindestens 30cm um das Gerät ein.

HeiBe und feuchte Orte

Orte, die direkt dem kalten oder warmen Luftstrom einer Klimaanlage ausgesetzt sind

Wenn Sie das Gerät an einem solchen Ort installieren, kann es aufgrund von Feuchtigkeitskondensation oder eines Temperaturanstiegs zu Fehlfunktionen des Gerätskommen.

In der Naha eines Wärmfühlers oder Rauchmelders

An einem solchen Gerät kann es zu einer Fehlfunktionkommen.

Sehr staubige oder extrem rauchige Orte

Ungeeignete Bedingungen

Führer Sie während der Benutzung des Geräts keinen der folgenden Vorgänge durch.

Blockieren der Luftungsöffnungen (Einlass oder Auslass)

Bei Installation des Gerätes in Höhenlagen

Wenn Sie das Gerät in Höhenlagen über 1.500 m benutzen, setzen Sie „Höhenlagenmodus" im Menu Einrichtung auf „Ein". Wir dieser Modus bei Verwendung des Geräts in Höhenlagen nicht aktiviert, kann dies negative Folgen haben, wie z.B. die Verschlechterung der Zuverlösigkeit bestimmter Komponenten.

Für Handler

• Wenn der Projektor an der Decke montiert wird, muss zur Installation eine Sony-Halterung oder eine gleichwertige, empfohlene Vorrichtung verwendet werden.
  Sorgen Sie bei Deckenmontage für eine einwandfrei Sicherung der Gehäuseabdeckung.
  Wenden Sie sich zum Anbringen oder Abnehmer des Objektivs unbedingt an qualifiziertes Fachpersonal von Sony.

Vorsicht

Wenn das Gerät bei der Projektion vertikal oder horizontal gencigt werden soll, installieren Sie es mit dem geeigneten Neigungswinkel, wie in der Abbildung unter gezeichnet.

Bei horizontaler Aufstellung

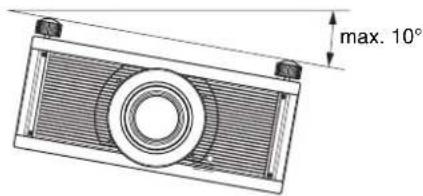

Bei Deckeninstallation

Nach oben oder unter

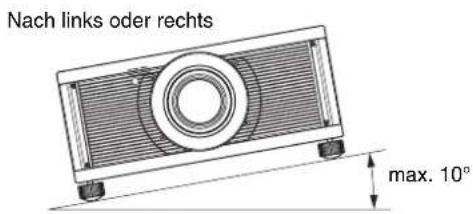

Nach links oder rechts

Sicherheitshinweise zur Montage des Geräts an der Decke

• Montieren Sie den Projektor auf keinen Fall selbst an der Decke und hangen Sieihn nicht alleine um. Wenden Sie sich dazu unbedingt an qualifizierte Sony-Fachleute (kostenpflichtig).
• Verwenden Sie bei der Montage des Geräts an der Decke unbedingt einen Sicherungsdraht o. Ä., damit das Gerät nicht herunterfallen kann. Beauftragen Sie erfahrenes Fachpersonal mit der Montage.

Schritt 1

Vorbereitung

Überprüfen des mitgelieferten Zubehörs

Prufen Sie die Verpackung und vergewissem Sie sich, dass sie folgende Elemente enthalt:

Fernbedienung RM-PJ24 (1)
- Manganbatterien der Höhe AA (R6) (2)
- Netzkabel (1)
- Steckerhalter (1)
- Kurzreferenz (diese Anleitung) (1)
Bedienungsanleitung (CD-ROM) (1)

Einlagen der Batterien in die Fernbedienung

Die Batterien mit der -Seite zuerst einschieben.

Vorsichtshinweis zum Umgang mit der Fernbedienung

• Gehen Sie sorgfältig mit der Fernbedienung um. Lassen Sie sie nicht fallen, treten Sie nicht darauf und verschütten Sie keine Flüssigkeiten darauf.
• Legen Sie die Fernbedienung nicht an einem Ort in der Nähe einer Wärmequelle, in direktem Sonnenlicht oder in einem feuchten Raum ab.

Verwendend der Anleitungen auf der CD-ROM

Die Anleitung kann auf einem Computer, auf dem der Adobe Reader installiert ist, gelesen werden.
Sie können den Adobe Reader kostenlos von der Adobe-Website herunterlagen.

1 Öffnen Sie die Datei index.htm auf der CD-ROM.
2 Wahlen Sie die Anleitung aus, die Sie lesen möchten und klichen Sie darauf.

Hinweis

Wenn Sie die CD-ROM nicht mehr besitzen, oder wenn sie beschädigt ist, können Sie Ersatz bei ihrem Sony-Handler oder der Sony-Servicevertretung bestehen.

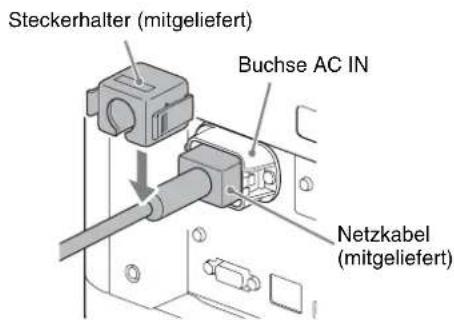

AnschlieBen des Netzkabels

1 Stecken Sie das Netzkabel in die Buchse AC IN und bringen Sie dann den Steckerhalter am Netzkabel an.

2 Schieber den Steckerhalter über das Netzkabel, um diesen am Gerät zu befestigen.

Schritt 2

Installieren des Geräts

1 Positionieren Sie das Gerät so, dass das Objektiv parallel zur Leinwand ausgerichtet ist.
2 Schlieben Sie das Netzkabel erst an das Gerät und dann an eine Netzsteckdose an.

3 Drücken Sie die Taste I/ (Ein/Bereitschaft), um das Gerät einzuschalten.

Blinkt zehn Sekunden lang in Grun, und leuchtet dann in Grun.

4 Projizieren Sie ein Bild auf die Leinwand und stellen Sie dann Fokus, Groß und Position ein.

1Stellen Sie den Fokus ein.

Rufen Sie mit der Taste LENS ADJUSTMENT (FOCUS) das Objektiv-Fokus-Einstellfenster (Testmuster) auf. Stellen Sie dann mit den Tasten / / / den Fokus des Bildes ein.

2Stellen Sie die BildgroBe ein.

Rufen Sie mit der Taste LENS ADJUSTMENT (ZOOM) das Objektiv-Zoom-Einstellfenster (Testmuster) auf. Stellen Sie dann mit den Taten / / / die Grosse des Bildes ein.

③Stellen Sie die Bildposition ein.

Rufen Sie mit der Taste LENS ADJUSTMENT (SHIFT) das Objektivlage-Einstellfenster (Testmuster) auf. Stellen Sie dann mit den Tasten / / die korrekte Position des Bildes ein.

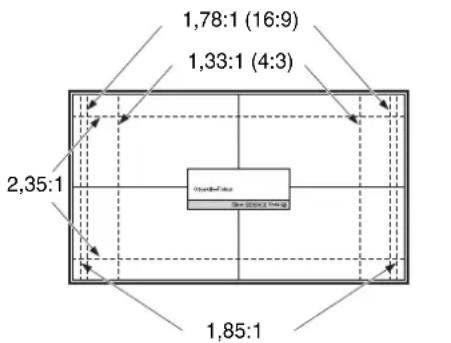

Objektiv-Einstellfenster (Testmuster)

Die gestrichelten Linien zeigen die Leinwandgrobe beim jeweiligen Seitenverhältnis.

Falls Probleme auftreten oder eine Fehlermeldung angezeigt wird, schlagen Sie unter „Anschlüsse und Vorbereitungen“ in der Bedienungsanleitung auf der mitgelieferten CD-ROM nach.

Schritt 3

Anschlieben des Geräts

Achten Sie bei der Herstellung der Anschlüsse auf Folgendes:

• Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen.
• Verwenden Sie die korrekten Kabel für jeder Anschluss.
• Stecken Sie die Kabelstecker einwandfrei ein; lockerer Anschluss der Stecker kann eine Funktionstörung oder schlechte Bildqualität verursachen. Ziehen Sie beim Herausziehen eines Kabels am Stecker, nicht am Kabel selbst.
• Schlagen Sie in der Bedienungsanleitung des angeschlossenen Gerätes nach.

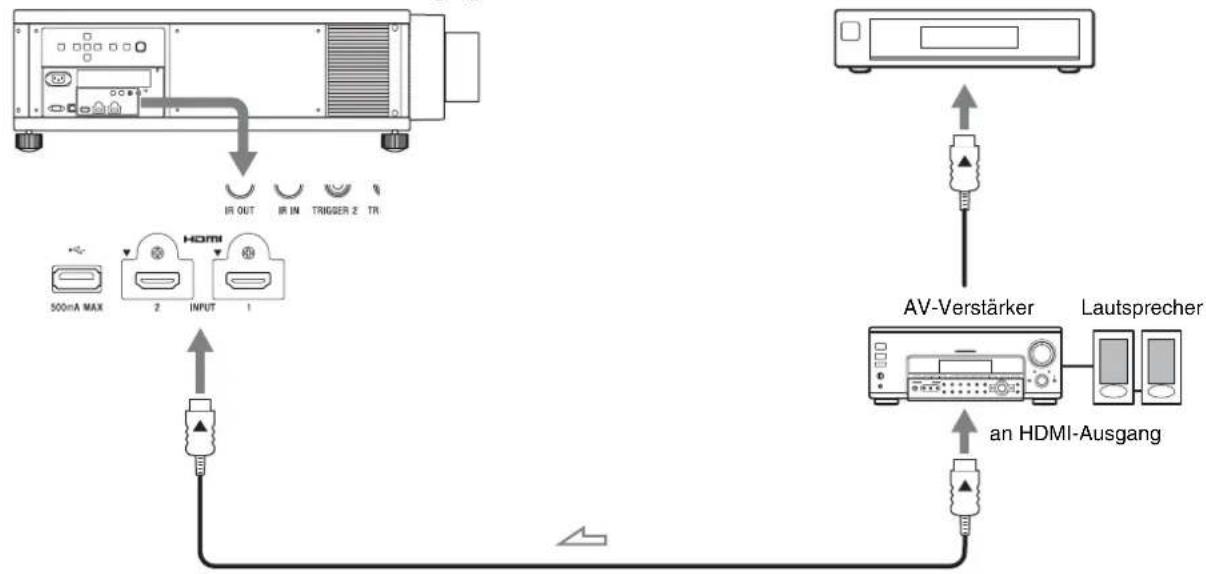

Anschlieben an einen Videorecorder

Rechte Seite des Gerats Gerat mit HDMI-Ausgangsbuchsen

HDMI-Kabel (nicht mitgeliefert)

: Videosignalfluss Verwenden Sie ein Premium-High-Speed-HDMI-Kabel, auf dem das Logo für den Kabeltyp angegeben ist.

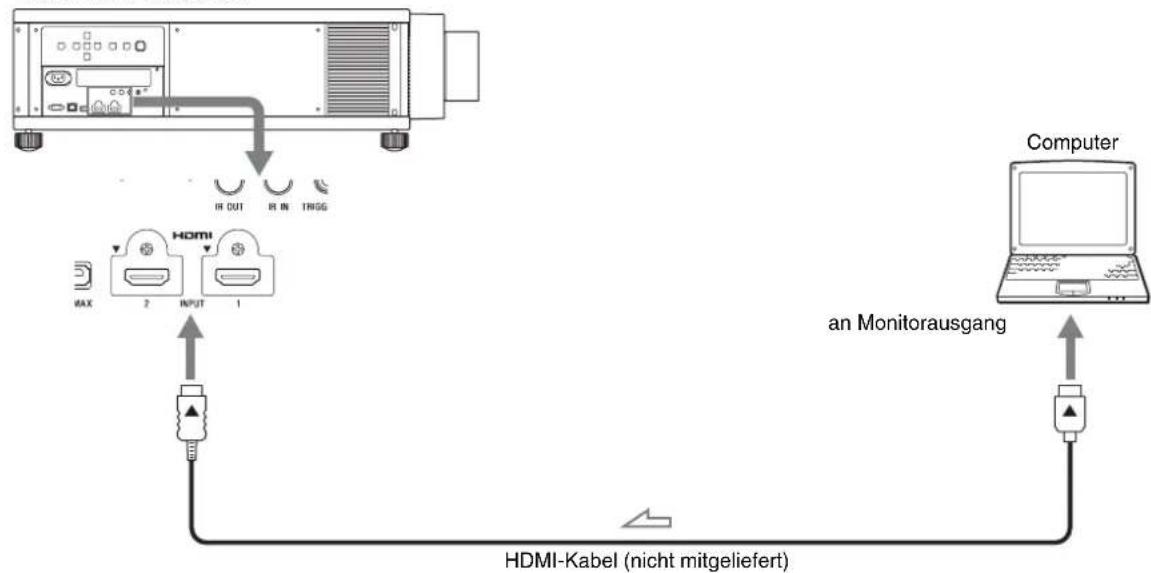

Anschlieben an einen Computer

Rechte Seite des Gerats

: Videosignalfluss Verwenden Sie ein Premium-High-Speed-HDMI-Kabel, auf dem das Logo für den Kabeltyp angegeben ist.

Falls Probleme auftreten oder eine Fehlermeldung angezeigt wird, schlagen Sie unter „Anschlüsse und Vorbereitungen“ in der Bedienungsanleitung auf der mitgelieferten CD-ROM nach.

Wahlen der Menüsprache

Die werkseitige Einstellung für die Sprache zur Anzeige der Menus, Meldungen usw. ist Englisch.

Um die Sprache für die Bildschirmanzeige zuändern, gehen Sie wie folgt vor:

1 Drücken Sie MENU, um das Menu aufzurufen.

Das Menüfenster erscheint.

2 Wahlen Sie die Menüsprache aus.

Wahlen Sie mit ↑/↓ das Menu Setup aus und drücken Sie dann → oder
2 Wahlen Sie mit ↑/↓ die Option „language“ aus und drücken Sie dann → oder ⊙.

Wahlen Sie mit / / eine Sprache aus und drücken Sie dann oder
3 Drücken Sie MENU, um das Mentifenster auszublenden.

Projizieren des Bildes

1 Schalten Sie sowohl das Gerät als auch die angeschlossenen Geräte ein.
2 Drücken Sie INPUT, um auf der Projektknfliche eine Listeder Eingabegeräte anzuzeigen.

3 Wahlen Sie das Gerät, auf dem sich die Bilder befinden, die angezeigt werden sollen. Drücken Sie wiederholt INPUT oder drücken Sie ↑/↓/(Eingabe), um das gewünschte Gerät für die Projektion zu wahren.

Beispiel: Wiedergegeben des Bildes vom am Anschluss HDMI 1, die ces Geräts angeschlossenen Videogerät.

Ausschalten des Geräts

1 Drücken Sie die Taste I/O (Ein/Bereitschaft). Die Meldung „AUSSCHALTEN?“ wird angezeigt.
2 Drucken Sie die Taste I/ (Ein/Bereitschaft) erneut, bevor die Meldung ausgeblendet wird. Die Anzeige ON/STANDBY blinkt grün und der Lüfter lauft weiter, um die interne Wärme abzuleiten.

Der Lüfterhalt an und die Anzeige ON/STANDBY blinkt nicht mehr grün, sondern leuchtet dauerhaft rot.

Sie konnen das Netzkabel abziehen.

Hinweis

Während das Gerät eingeschaltet ist, damit das Netzkabel auf keinen Fall abgezogen werden.

Anstatt die obigen Schritte auszuführen, können Sie das Gerät auch ausschalten, indem Sie die Taste I/O (Ein/Bereitschaft) etwa 1 Sekunde lang gedrück htalien.

Falls Probleme auftreten oder eine Fehlermeldung angezeigt wird, schlagen Sie unter „Projizieren" in der Bedienungsanleitung auf der mitgelieferten CD-ROM nach.

Auswahlen des Bildbetrachtungsmodus

Sie können den Bildbetrachtungsmodus wahlen, der am besten für die jeweilige Videoquelle oder die Bedingungen in dem entsprechenden Raum geeignet ist.

Sie können verschiedene Vorwahlm Modi für 2D bzw. 3D speichern und verwenden.

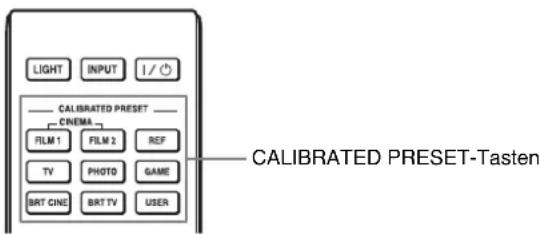

Druicken Sie eine der CALIBRATED PRESET-Tasten.

Einstellungen-posten	Beschreibung
CINEMA FILM 1	Bildqualität, die sich für die Reproduktion der äußert dynamischen und klaren Bilder eignet, die für einen Master-Positivfilm typisch sind.
CINEMA FILM 2	Bildqualität, die sich für die Reproduktion der satten Töne und Farben eignet, die für ein Kino typisch sind, auf der Grundlage von Kino Film 1.
CINEMA DIGITAL *1	Bildqualität, die sich für die Reproduktion digitaler kinoartiger Bilder ähnlich den DCI-Spezifikationen eignet.
REF Eine Bildqualität	ätseinstellung, die sich eignet, wenn Sie die Originalbildqualität bereits reproduzieren oder die Bildqualität ohne Anpassungen beibehalten möhen.
TV Bildqualität, die	sich für die Wiedergabe von Fernschprogrammen, Sport, Konzerten und anderen Videobildern eignet.
PHOTO Ideal zum	Projizieren von Standbildern, die mit einer Digitalkamera aufgenommen wurden.
GAME Bildqualität	die sich zum Spielcigen eignet, mit gut regulierten Farben und einer schllen Reaktion.
BRT CINE Bildqualität	für die Darstellung von Filmen in einer sehr hellen Umgebung.
BRT TV Bildqualität	für die Darstellung von Fernschprogrammen, Sport, Konzerten und anderen Videobildern in einer hellen Umgebung.
USER1, USER2, USER3 *2	Stellen Sie die Bildqualität nach Belieben ein und speichern Sie die Einstellung. Die werkseite Standardeinstellung ist dieserbe wie bei „REF".

1: Der Modus CINEMA DIGITAL steht über die Fernbedienung nicht zur Verflügung.
2: Den Modus USER1 wahren Sie mit der Taste USER aus. Die Modi USER2 und USER3 stehen über die Fernbedienung nicht zur Verflüglich.

Störungsbehebung

Hinweis zu den Anzeigen

Die Anzeige ON/STANDBY oder WARNING leuchtet auf oder blinkt, falls eine Störung an Ihr Projektor vorliegt.

Anzeigen blinken/leuchten Anzahl des Blinkens	Ursache und Abhilfemaßnahme
ON/STANDBY WARNING (Blinkt rot)(Leuchtet rot)	Drecimal Aufgrund einer Störung der Lichtquelle oder ihrer Stromversorgung ist die Lichtausgabe am Gerät nicht einwandfrei. Schalten Sie das Gerät aus und nach ciner Weile wieder ein. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony- Personal. Sechsmal Das Gerät erkennt die Stößwirkung eines Falls. Wenn am Gerät eine Störung vorliegt, wenden Sie sich an qualifiziertes Sony- Personal. Wenn am Gerät keine Störung vorliegt, ziehen Sie das Netzkabel Heraus, prüfen, ob die Anzeige ON/STANDBY crlischt, schreiben das Netzkabel wieder an und schalten das Gerät ein. Achtmal Das Objektiv ist nicht sicher angebracht. Wenden Sie sich an qualifiziertes Sony- Personal. Zweimal Die Innentemperatur ist ungewöhlich hoch. Prüfen Sie, ob die Lüftungsöffnungen blockiert sind oder ob das Gerät in Höhenlagen verwendet wird.
ON/STANDBY WARNING (Blinkt rot)(Blinkt rot) Beide Anzeigen blinken

Hinweis

Falls die Anzeige anders als oben erläutert zu blinken beginnnt und das Symptom trotz Ausführung der obigen Maßnahmen bestehen bleibt, wenden Sie sich an qualifiziertes Sony-Personal.

Falls Probleme auftreten oder eine Fehlermeldung angezeigt wird, schlagen Sie unter „Störungsbehebung" in der Bedienungsanleitung auf der mitgelieferten CD-ROM nach.

Möglicherweise gefährliche optische Strahlung
