Nikkor AFS 2470mm f2.8G ED - Objektiv NIKON - Kostenlose Bedienungsanleitung

Eigenschaften	Details
Objektivtyp	Standard-Zoom
Brennweitenbereich	24-70 mm
Maximale Blende	f/2.8
Optischer Aufbau	15 Elemente in 11 Gruppen
Spezialelemente	2 ED-Glaselemente, 3 asphärische Elemente
Linsenbeschichtung	Nanokristallbeschichtung, Antireflexbeschichtung
Minimale Fokussierentfernung	0,38 m
Filterdurchmesser	77 mm
Gewicht	1070 g
Empfohlene Verwendung	Landschaftsfotografie, Porträt, Veranstaltungen
Kompatibilität	Nikon DSLR-Kameras (F-Bajonett)
Wartung	Mit einem weichen Tuch reinigen, aggressive Chemikalien vermeiden
Sicherheit	Nicht extremen Temperaturen oder übermäßiger Feuchtigkeit aussetzen
Zusätzliche Informationen	2 Jahre Herstellergarantie

Häufig gestellte Fragen - Nikkor AFS 2470mm f2.8G ED NIKON

Warum fokussiert mein NIKON Nikkor AFS 2470mm f2.8G ED Objektiv nicht?

Überprüfen Sie, ob das Objektiv korrekt an der Kamera montiert ist. Stellen Sie außerdem sicher, dass der AF-Modus aktiviert ist und der Fokusschalter auf 'AF' eingestellt ist. Wenn das Problem weiterhin besteht, versuchen Sie, die elektrischen Kontakte zu reinigen.

Wie kann ich Verwacklungen bei der Aufnahme mit diesem Objektiv vermeiden?

Verwenden Sie eine schnellere Verschlusszeit, um Verwacklungen auszugleichen. Sie können auch die Bildstabilisierungsfunktion (VR) des Objektivs aktivieren, falls vorhanden. Schließlich sollten Sie ein Stativ verwenden, um Ihre Kamera zu stabilisieren.

Welchen Filter sollte ich mit dem NIKON Nikkor AFS 2470mm f2.8G ED Objektiv verwenden?

Dieses Objektiv hat einen Filterdurchmesser von 77 mm. Sie können Polarisationsfilter oder Neutraldichtefilter dieses Durchmessers verwenden, um Ihre Fotos je nach Bedarf zu verbessern.

Warum sind meine Fotos mit diesem Objektiv zu dunkel?

Überprüfen Sie die Blende Ihres Objektivs. Stellen Sie sicher, dass sie für die Lichtverhältnisse angemessen eingestellt ist. Wenn Sie eine zu schnelle Verschlusszeit verwenden, kann dies Ihre Bilder ebenfalls abdunkeln.

Wie reinige ich mein NIKON Nikkor AFS 2470mm f2.8G ED Objektiv richtig?

Verwenden Sie ein weiches Mikrofasertuch, um die Linse abzuwischen. Für hartnäckigen Schmutz verwenden Sie einen speziellen Linsenreiniger und einen Linsenpinsel, um Staub zu entfernen. Vermeiden Sie aggressive Chemikalien.

Mein Objektiv macht ein Klickgeräusch beim Fokussieren, ist das normal?

Ein leichtes Klickgeräusch kann normal sein, besonders wenn das Objektiv einen internen Fokussiermotor verwendet. Wenn das Geräusch jedoch laut ist oder mit Fokussierproblemen einhergeht, sollten Sie den Kundendienst kontaktieren.

Ist dieses Objektiv mit allen Nikon-Kameras kompatibel?

Das NIKON Nikkor AFS 2470mm f2.8G ED Objektiv ist mit den meisten Nikon DSLR-Kameras kompatibel. Für Kameras ohne integrierten Fokussiermotor wird jedoch empfohlen, die Kompatibilität vor dem Kauf zu überprüfen.

Wie schwer ist das NIKON Nikkor AFS 2470mm f2.8G ED Objektiv?

Das Objektiv wiegt etwa 1,0 kg. Berücksichtigen Sie das Gewicht bei Ihren Fotoausflügen, besonders wenn Sie es über längere Zeit tragen möchten.

Ist dieses Objektiv wetterfest?

Ja, das NIKON Nikkor AFS 2470mm f2.8G ED verfügt über eine wetterfeste Konstruktion, die es für den Einsatz unter verschiedenen Wetterbedingungen geeignet macht. Dennoch wird empfohlen, eine längere Exposition gegenüber extremen Bedingungen zu vermeiden.

BEDIENUNGSANLEITUNG Nikkor AFS 2470mm f2.8G ED NIKON

Benutzerhandbuch (S.28-37)

Hinweise für sicheren Betrieb

△ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. entnahmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung(sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); darauf vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions-oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blichen.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt darauf zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund erhmen konnen.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand-oder Stromschlaggefahr.
• Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten setzen. Dies konnte eine Überhitzung der Kamera verursachen und ein Brand konnte die Folge sein.
• Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

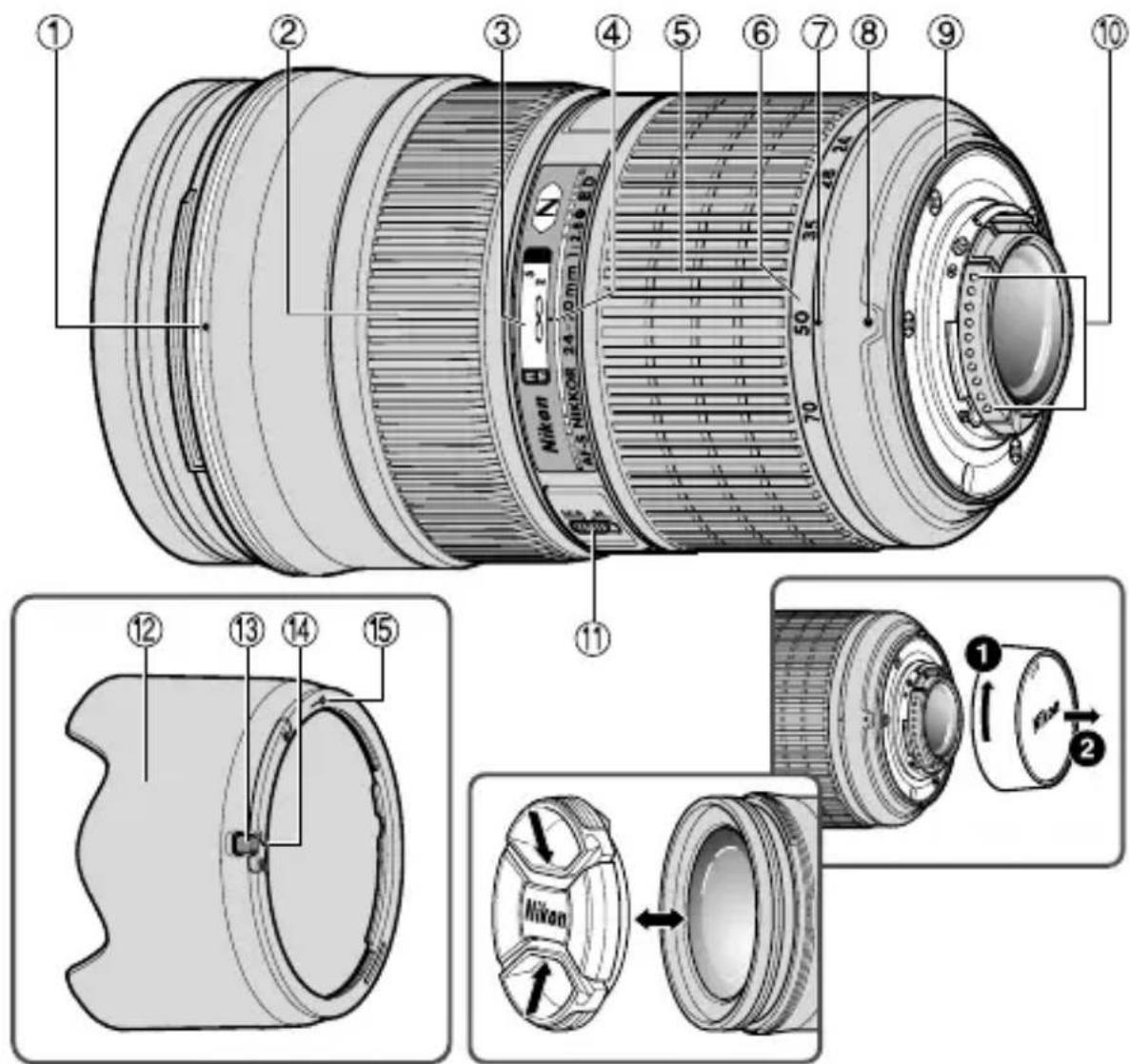

① Montagemarkierung für Gegenlichtblende (S. 33)
(2) Entfernungseinstellung (S. 32)
(3) Entfernungsskala
④ Markierung für Entfernungsskala
⑤ Zoomring (S. 32)
(6)Brennweitenskala
⑦ Markierung der Brennweitenskala
(8) Montagemarkierung
Dichtungsmanschette (S. 31)

⑩ CPU-Kontakte (S. 31)
(1) Fokusschalter (S. 32)
⑫ Gegenlichtblende (S. 33)
①3 Gegenlichtblende- Entriegelungstaste (S. 33)
(14) Montagemarkierung der Gegenlichtblende (S. 33)
(15) Kontrollmarkierung der Gegenlichtblende (S. 33)

Verwendbare Kameras und verfügbare Funktionen

Mölicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch zu ihrer Kamera.

Kameras Autofokus		Belichtungssteuerung
		P*1	S	A	M
Nikon Digital-SLR-Kameras (Nikon FX/DX-Format)	○	○		○	○
F6, F5, F100, F80-Serie, F75-Serie, F65-Serie	○	○		○	○
Pronea 600i, Pronea S*2	○	○		○	○
F4-Serie, F90X, F90-Serie, F70-Serie	○	○		⊗	×
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	×	○	○	○	○
F-801s, F-801, F-601M	×○○			×	×
F3AF, F-601, F-501, Nikon MF Kameras (außer F-601M)	×	×		×	×

:Moglich X:Nicht möglich
1 P schließt die Automatik (AUTO) und Motivprogramme mit ein.
2 Manuelle Belichtungssteuerung (M) nicht möglich.

1. Einführung

Wir danken Ohnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 24-70mm f/2,8G ED entschieden haben. Dieses hochwertige Objektiv mit Innenfokussierung (IF) und Silent Wave Motor (s) bietet einen besondersschnellen und nahezu geräuschlosen Autofukusbetrieb.

Die wichtigsten Merkmale

• Der Fokusschalter gestattet das Umschalten zwischen Autofokus (A) und manuellem Fokus (M).
• Auch wenn der Autofokus aktiviert ist, konnen Sie jederzeit manuell eingreifen (Priorität der manuellen Scharfeinstellung).
• Das Objektiv überträgt die eingestellte Entfernung an die Kamera und erhöglich so eine prazisere Belichtungssteuerung (3D-Matrixmessung).

• Der Einsatz dreier asphärischer und dreier ED-Linsen (mit besonderss geringer Dispersion) gewährleistet scharfe, nahezu farbsaumfreie Bilder. Neun Blendenlamellen sorgen für eine nahezu kreisrunde Blendenöffnung, so daß außerhalb des Scharfenbereichs vor und hinter dem Motiv liegende Elemente in anspruchende Unscharfe getaucht werden.

• Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den unterscheidlichsten Aufnahmesituationen, von Außenaufnahmen bei hellem Sonnenschein bis hin zu Innenaufnahmen bei grellem Scheinwerferlicht.

Wichtige Hinweise

• Halten Sie die CPU-Kontakte 10 sauber und schützen Sie sie vor Beschädigung.
• Bei Verwendung des Objektivs an einer digitalen Nikon-Spiegelreflexkamera mit DX-Format, wie der D300-Serie oder der D7000, beträgt der Bildwinkel 61^ - 22^50' und der Brennweitenbereich entspricht 36 - 105 mm bei einer Kleinbildformatkamera.
• Bei einer Beschädigung der Dichtungsmanschette ⑨ sollen den Sie das Objektiv beim nachsten Nikon-Vertragshändler bzw. bei einer Nikon-Reparaturwerkstatt zur Reparatur abgeben.
• An der Vorderseite des Objektivs konnen bis zu zwei Slave-Blitzgeräte vom Typ SB-R200 angebracht werden.

2. Fokussteuerung

Wahlen Sie anhand der folgenden Tabelle eine von der Kamera unterstützen Fokussteuerung:

Kameras Fokussteuerung (Kamera)		Fokussteuerung (Objektiv)
		M/A	M
Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF	Aufofokus mit Priorität der man. Scharfeinstellung	Manueller Fokus (Elektronische Einstellhilfe verfügbar.)
	MF	Manueller Fokus (Elektronische Einstellhilfe verfügbar.)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF	Manueller Fokus (Elektronische Einstellhilfe verfügbar, außer bei F-601M.)
	MF

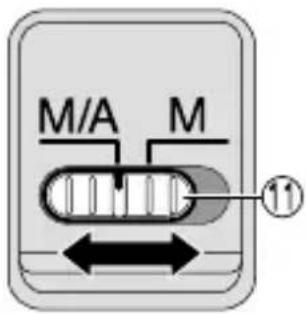

■ Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokusschalter ① auf [M/A].

Hinweis: Dabei muss der Schalter so eingestellt sein, dass die Markierung genau mit der Aufschrift [M/A] fluchtet.

2 Bei dieser Einstellung ist der Autofokus-Modus bzw aktiviert, kann aber jederzeit durch Drehen des separates Entfernungseinstellrings ② und gleichzeitigem Antippen des Auslosers oder der AF-Starttaste (AF-ON) an Kamera deaktiviert werden.
3 Drücken Sie den Auslöser bis zum ersten Druckpunkt oder die AF-Start-Taste der Kamera, wenn Sie nicht mehr manuell in die Fokussierung eingreifen wollen. Daraufhins schaltet die Kamera auf Autofokus-Modus zurück.

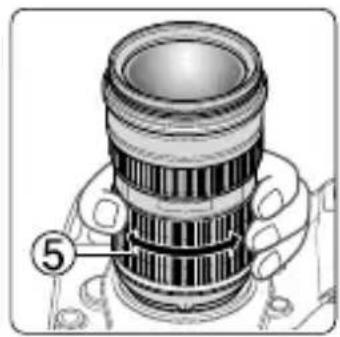

3. Scharfeinstellung, Zoomen und Tiefenschärfe (S. 128)

Drehen Sie am Zoomring ⑤, bis die gewünschte Bildkomposition im Sicher zu sehen ist, bevor Sie die Scharfeinstellung vornehmen. Verfügt die Kamera über eine Taste oder einen Hebel zur Scharfentiefe-Vorschau (Abblendung), lässt sich die Scharfentiefe im Kamerasucher überprüfen.

4. Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

5. Verwenden der Bajonett-Gegenlichtblende HB-40 12

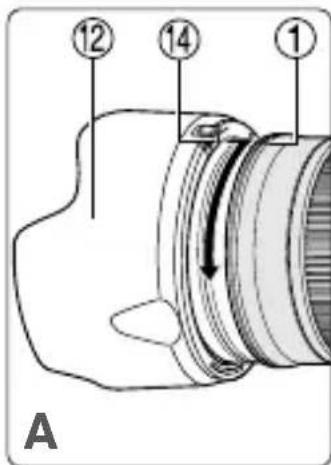

Anbringen der Gegenlichtblende (Abb. A)

Richten Sie die Montagemarkierungen an Objektiv 1 und Gegenlichtblende ( ) 14 aneinander aus und drehen Sie die Gegenlichtblende 12 im Uhrzeigersinn, bis sie hörbar einrastet.

• Stellen Sie sicher, dass die Kontrollmarkierung (-0) mit der Montagemarkierung am Objektiv ① fluchtet.
• Wenn die Gegenlichtblende falsch angebracht ist, kann es zu Vignettierung (Abschattungen an den Bildrändern) kommt.
• Halten Sie die Gegenlichtblende zum Anbringen oder Abnehmer an ihrer Basis fest, nicht am vorderen Rand.
  Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

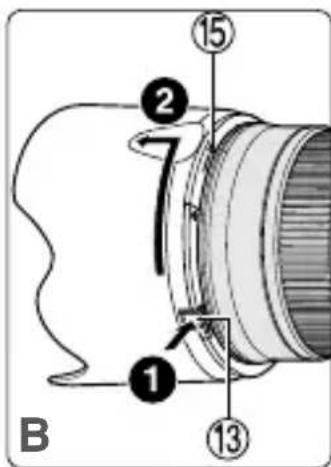

■Abnehmer der Gegenlichtblende (Abb. B)

Zum Abnahmen drücken Sie die Gegenlichtblende-Entriegelungstaste 13 und drehen damit die Gegenlichtblende 12 entgegen dem Uhrzeigersinn.

6. Blitzaufnahmen mit Kameras mit eingebautem Blitz

Unter Vignettierung verstellt man die Abdunkelung der Bildecken, wenn das Blitzlicht von der Gegenlichtblende oder, je nach Brennweite oder Aufnahmedistanz, vom Objektivtubus verdeckt wird.

• Aktuelle Angaben zur Verschattung mit diesen Objektiv finden Sie im Kamerahandbuch.

K cameras	Verwendbare Brennweite/Aufnahmedistan
D7200, D7100, D300S	• 28 mm / 1,5 m oder länger • 35 mm / 1 m oder länger • 50 mm oder länger / Keine Beschträckung
Kameras	Verwendbare Brennweite/Aufnahmedistan
D7200, D7100(1,3x-Ausschnitt aus DX)	24 mm / 1,5 m oder länger28 mm / 1 m oder länger35 mm oder länger / Keine Beschreibenkung
D300	28 mm / 3 m oder länger35 mm / 1 m oder länger50 mm oder länger / Keine Beschreibenkung
D200	28 mm / 2 m oder länger35 mm / 1 m oder länger50 mm oder länger / Keine Beschreibenkung
D100	28 mm / 2,5 m oder länger35 mm / 1 m oder länger50 mm oder länger / Keine Beschreibenkung
D810, D800-Serie, D700, D80,D70-Serie, D50	35 mm / 1 m oder länger50 mm oder länger / Keine Beschreibenkung
D5500, D5300, D5200, D5100, D3300,D3200, D750, D610, D600, D90	35 mm / 1,5 m oder länger50 mm oder länger / Keine Beschreibenkung
D7000	28 mm / 1,5 m oder länger35 mm oder länger / Keine Beschreibenkung
D5000, D3100, D3000, D60,D40-Serie	35 mm / 1,5 m oder länger50 mm / 1 m oder länger70 mm / Keine Beschreibenkung
F80-Serie	50 mm / 1 m oder länger70 mm / Keine Beschreibenkung
F75-Serie, F70-Serie, Pronea 600i	50 mm / 1,5 m oder länger70 mm / 1 m oder länger
F60-Serie • 70 mm / 1 m oder länger
F65-Serie, F55-Serie, F50-Serie • 70 mm	1,5 m oder länger

• Pronea S: Randunscharfen (Vignettierungen) treten bei beliebigen Brennweiten und Aufnahmedistanzen auf. Wir raten von der Verwendung dieser Objektivs ab.

7. Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare
Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden.
Die für diesen Objektiv empfohlenen werden in der Tabelle aufgeführrt.

Einstellscheibe Kamera

A

B

C

E

EC-B EC-E

F

G1 G2 G4

G3

J

K

L

M

F6

◎

◎

—

◎◎

—

◎

—

—

F5+DP-30

◎

◎

○

◎

◎

—

○

◎

—

◎

—

F5+DA-30

◎

◎

○

◎

◎

—

◎

◎

—

◎

—

F4+DP-20

—

◎

◎

—

◎

◎

F4+DA-20

—

◎

◎

—

◎

◎

P U

De

: Hervorragende Scharfeinstellung
: Akzeptable Scharfeinstellung

Das Sicherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.

: Nicht möglich

Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl für Makrofotografia bis zum Abbildungsmaßstab 1:1 oder höher als auch für Mikrofotografia eingesetzt werden kann, unterscheidet sich ihrer Anwendungsbereich von den anderen Einstellscheiben.

Wichtige Hinweise

• Bei F6-Kameras muss bei Benutzung einer anderen Scheibe als B oder E in der Individualfunktion "Andere Scheibe" gewählt werden. Details dazu finding Sie im Benutzerhandbuch der Kamera.
• Bei F5-K cameras können die Einstellscheiben EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung verwendet werden.
• Die Spalten für die Scheiben B und E gelten auch bei Verwendung der Scheiben B und E in anderen als den oben genannten Kameras.

8. Pflege des Objektivs

• Säubern Sie Glasflächen mit einem Blasepinsel. Entfernen Sie Staub und Flecken mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungstuch, das Sie mit Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit anfeuchen. Wischen Sie in krisiförmigen Bewegungen von der Mitte nach außen, ohne Wischspuren darüberzulassen.

De

• Verwenden Sie niemals Verdünner oder Benzin zur Reinigung, da diese zu Beschädigungen führen, Gesundheitsschäden verursachen oder ein Feuer auslösen können.
• Ein Klarglasfilter (NC) kann als Frontlinsenschutz verwendet werden. Die Gegenlichtblende ⑫ wird als zusätzlicher Schutz.
• Bei Aufbewährung des Objektivs in seinem Köcher sollenn beiden Objektivdeckel aufgesetzt sein.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von direkter Sonneneinstrahlung und Chemikalien wie Kampfer oder Naphthalin (Mottenmittel) fern.
• Das Objektiv ist nicht wasserdicht und kann beschädigt werden, wenn es Nasse ausgesetzt wird.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Eine Lagerung an übermöbig heißen Orten kann zur Beschädigung führen.
• Plötzliche Temperaturschwankungen können eine schädliche Bildung von Kondenswasser im und auf dem Objektiv verursachen. Bevor Sie es an einen Ort mit deutlichHigher oder niedrigerer Temperatur bringen, sollen den Sie das Objektiv in eine Tasche oder eine Plastiktüte packen, um eine langsames Temperaturangleichung zu bewirken.

9. Im Lieferumfang enthaltenes Zubehör

• Aufsteckbarer 77-mm-Objektivfrontdeckel LC-77 - Objektivrückdeckel
• Bajonett-Gegenlichtblende HB-40 - Objektivbeutel CL-M3

10. Optionales Zubehör

77-mm-Schraubfilter

11. Nicht geeignetes Zubehör

• Telekonverter (alle Modelle) - Auto-Ring BR-4 und alle Modelle von Auto-Zwischenring PK, Ring K und Balgenvorsatz. Anderes Zubehör ist möglichcherweise für bestimmte Kameras nicht geeignet. Lesen Sie sorgfältig die Benutzerhandbücher zu ihrem Zubehör.

12. Technische Daten

Objektivtyp: AF-S-Zoom-Nikkor mit G-Charakteristik, eingebauter CPU und Nikon-F-Bajonett.

Brennweite: 24-70mm

Lichtstarke: f/2,8

Optischer Aufbau: 15 Linsen in 11 Gruppen (3 Linsenelemente aus ED-Glas, 3 asphärische Linsen und eine Linsen mit Nanokristallvergütung)

Bildwinkel: 84^ - 34^20' mit Nikon-Film-Spiegelreflexk cameras im 35 mm-Format (135) und Digital-Spiegelreflexk cameras im Nikon-FX-Format 61^ - 22^50' mit Digital-Spiegelreflexk cameras im Nikon-DX-Format 71^ - 27^40' mit IX240-Systemk cameras

Brennweitenskala: 24, 28, 35, 50, 70mm

Enternungsdaten: Übermittlung an die Kamera

Zoomen: Manuell über separaten Zoomring

Fokussierung: Innenfokussierung nach dem Nikon-IF-System (mittels integriertem Silent-Wave-Motor); manuell über separaten Fokussierring

Entfernungsskala: Unterverielt in Meter und FuB , von 0,38 m bis unendlich ( )

Kürzeste Aufnahmedistan: 0,41 m von der Sensorebene gemessen bei 24 mm
0,39 m von der Sensorebene gemessen bei 28 mm
0,38 m von der Sensorebene gemessen bei 35 bis 50 mm
0,40 m von der Sensorebene gemessen bei 70 mm

Blende Irisblende mit 9 gerundeten Lamellen

Blendensteuerung: Vollautomatisch

Blendenbereich: f/2,8 - 22

Belichtungsmessung: Offenblendenmessung

BefestigungsgroBe: 77 mm (P=0,75 mm)

Abmessungen: ca. 83 × 133 ~mm (Durchmesser x Länge bis Flansch) Gewicht: ca. 900 ~g

Irrümer und Änderungen vorbehalten.

Taille des accessoires: 77mm (P = 0,75mm)

9. Standardtillbehör

Monteringsstorlek for tillbehör: 77mm (P = 0,75mm)

Diafragma: Volledig automatisch

Diafragmabereik: f/2,8-22

Belichtingsmeting: Via volledig diafragma

Montage-afmeting: 77mm (P = 0,75mm)

Gewicht: Circa 900 gram

Hinweis für Kunden in Europa

Durch diesen Symbol wird angezeigt, dass elektrische und elektronische Geräte getrennt entsorgt werden muss.

Folgendes gilt für Verbraucher in europäischen Ländern:

• Dieses Produkt muss an einer geeigneten Sammelstelle separat entsorgt werden. Eine Entsorgung über den Hausmull ist unzulässig.
• Durch getrennte Entsorgung und Recycling können natürliche Rohstoffe bewahrt und durch falsche Entsorgung verursachte, schädliche Folgen für die menschliche Gesundheit und Umwelt verhindert werden.
• Weitere Informationen erhalten Sie bei ihrem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.
