Eigenschaft	Details
Objektivtyp	Telezoom
Brennweitenbereich	70-200 mm
Maximale Blende	f/2.8
Optischer Aufbau	21 Elemente in 16 Gruppen
Spezialelemente	2 ED-Glaselemente, 1 SR-Glaselement
Linsenbeschichtung	Nanokristallbeschichtung
Bildstabilisierung	VR II (Vibrationsreduktion)
Minimale Fokussierentfernung	1,1 m
Filterdurchmesser	77 mm
Abmessungen	Ca. 88 x 200 mm
Gewicht	Ca. 1,5 kg
Empfohlene Verwendung	Sportfotografie, Porträt, Natur
Wartung	Mit einem weichen Tuch reinigen, abrasive Produkte vermeiden
Sicherheit	Nicht extremen Temperaturen oder Feuchtigkeit aussetzen
Kompatibilität	Kompatibel mit Nikon F-Mount Kameras

Häufig gestellte Fragen - Nikkor AFS 70200mm f2.8G ED VR II NIKON

Welchen Bajonett-Typ verwendet das Objektiv NIKON Nikkor AFS 70200mm f2.8G ED VR II?

Das Objektiv verwendet einen Nikon F-Bajonett.

Ist dieses Objektiv mit Vollformatkameras kompatibel?

Ja, dieses Objektiv ist mit Nikon Vollformatkameras (FX) kompatibel.

Wie aktiviert man den Vibrationsreduzierungsmodus (VR) an diesem Objektiv?

Um den VR-Modus zu aktivieren, verwenden Sie den Schalter an der Seite des Objektivs. Es gibt zwei Modi: Normal und Sport.

Wie groß ist die minimale Fokussierentfernung dieses Objektivs?

Die minimale Fokussierentfernung des Objektivs beträgt 1,4 m.

Ist dieses Objektiv wetterfest?

Ja, das Objektiv ist mit Dichtungen ausgestattet, um Feuchtigkeit und Staub zu widerstehen.

Wie ändert man die Blende des Objektivs während der Aufnahme?

Die Blende kann über die Kameraeinstellungen oder mit dem Blendenring eingestellt werden, falls Ihre Kamera dies unterstützt.

Welche Filter sind mit diesem Objektiv kompatibel?

Das Objektiv hat einen Filterdurchmesser von 77 mm, Sie können also Filter dieses Durchmessers verwenden.

Wie reinigt man die Objektivlinse sicher?

Verwenden Sie einen Blasebalg, um Staub zu entfernen, und dann ein leicht angefeuchtetes Mikrofasertuch mit Linsenreinigungsmittel.

Ist das Objektiv mit einem Autofokusmotor ausgestattet?

Ja, das Objektiv ist mit einem Silent Wave Motor (SWM) für schnellen und leisen Autofokus ausgestattet.

Welche Garantie wird für dieses Objektiv angeboten?

Die Standardgarantie für dieses Objektiv beträgt in der Regel 2 Jahre, kann aber je nach Händler variieren.

BEDIENUNGSANLEITUNG Nikkor AFS 70200mm f2.8G ED VR II NIKON

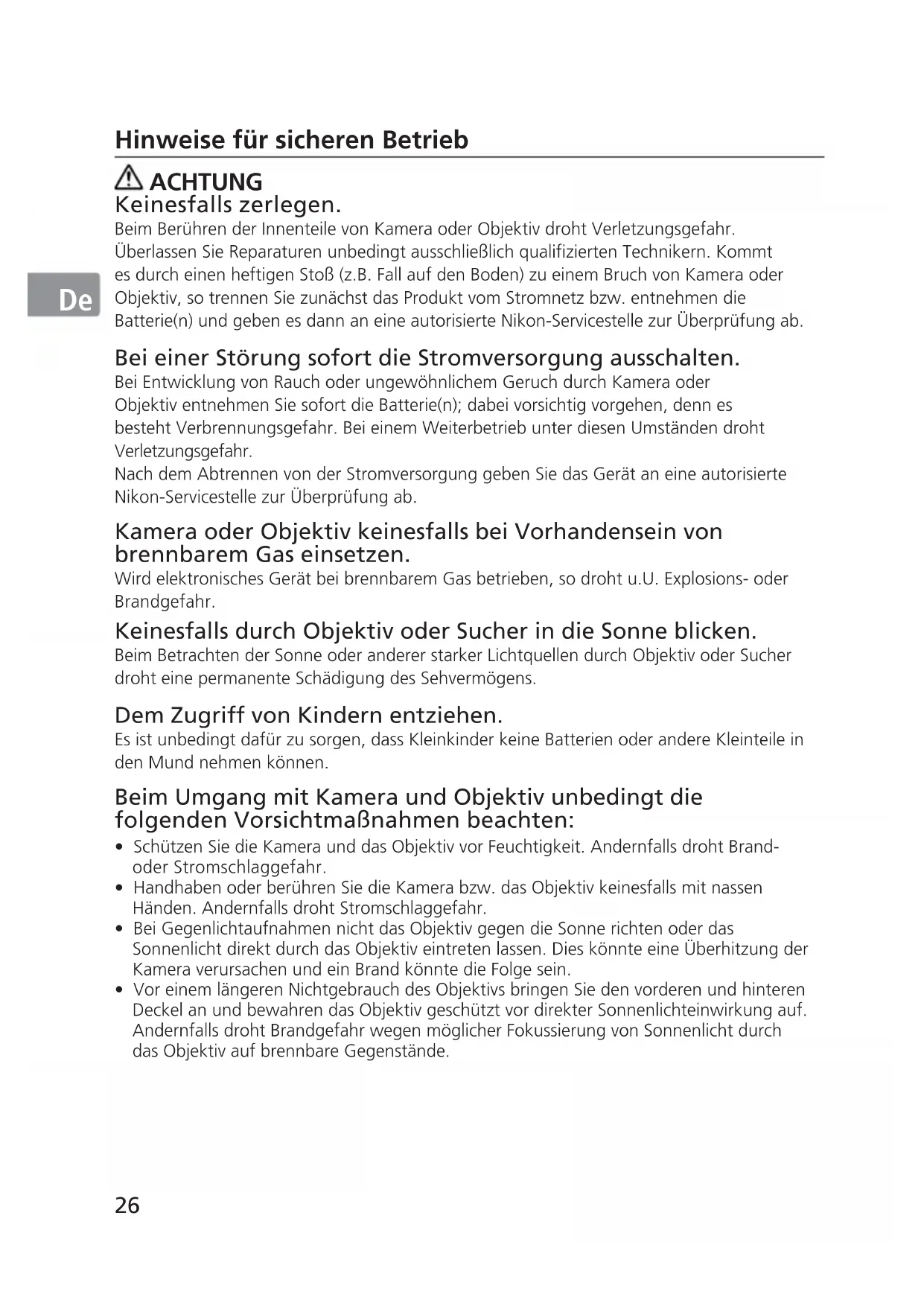

Benutzerhandbuch S.26

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. enthalten die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung(sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); bzw. vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt darauf zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mundnehmen können.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand-oder Stromschlaggefahr.
• Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten setzen. Dies konnte eine Überhitzung der Kamera verursachen und ein Brand konnte die Folge sein.
• Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

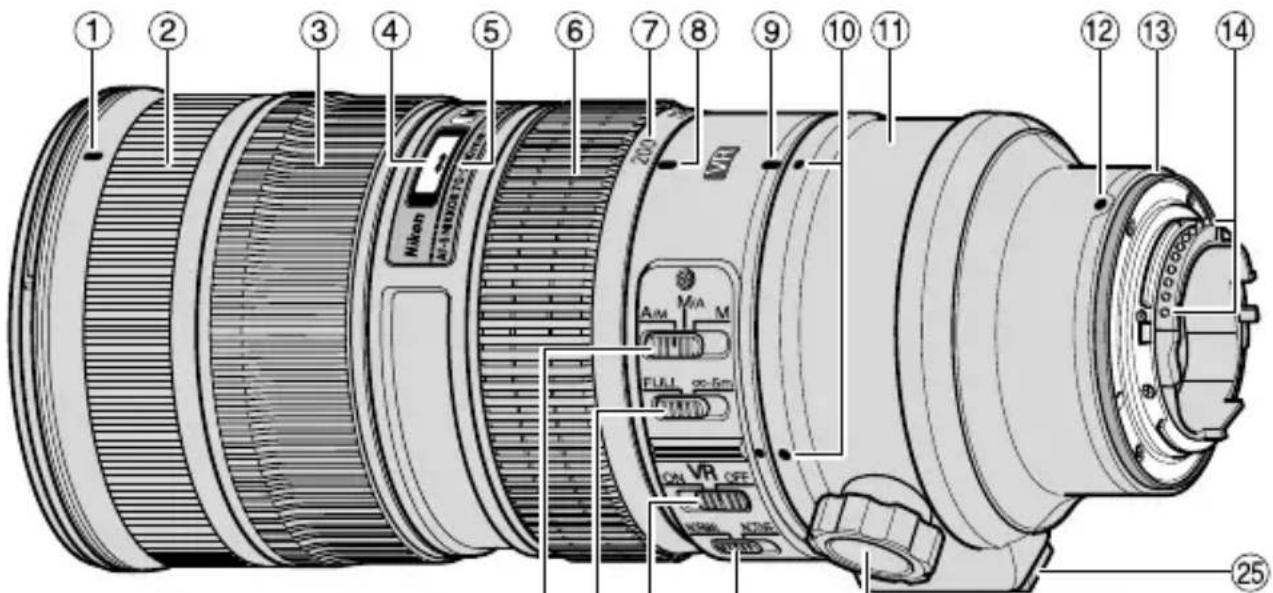

Nomenklatur

① Montagemarkierung für Gegenlichtblende (s. 33)
② Gummigriff
③ Entfernungseinstellring (s. 30)
④ Entfernungsskala (s. 32)
⑤ Entfernungsindexlinie
⑥ Zoom-Einstellring (s. 32)
⑦ Brennweitenskala
⑧ Brennweitenskala-Indexlinie
⑨ Stativanschlussring-Rotationsindex (s. 32)
10 Positionsindex (90^) (s. 32)
⑪ Stativanschlussring (s. 32)
12 Montagemarkierung

① Dichtungsmanschette (s. 35)
14 CPU-Kontakte (s. 35)

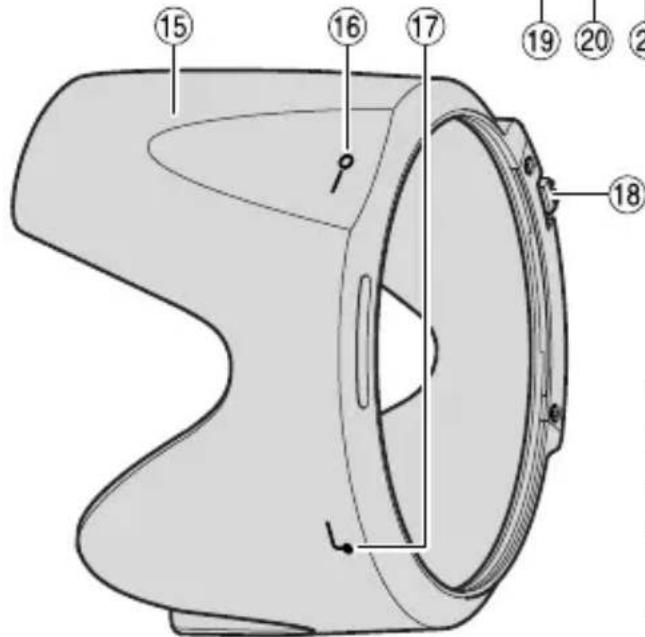

⑤ Gegenlichtblende (s. 33)
(16) Kontrollmarkierung der Gegenlichtblende (s. 33)
(17) Montagemarkierung der Gegenlichtblende (s. 33)
18 Gegenlichtblende-Entriegelungstaste (s. 33)
19 Fokussierschalter (s. 30)
20 Fokussier-Begrenzungsschalter (s. 30)
(21) Bildstabilisator-Schalter ON/OFF (s. 31)
② Bildstabilisatorschalter (VR) (s. 31)

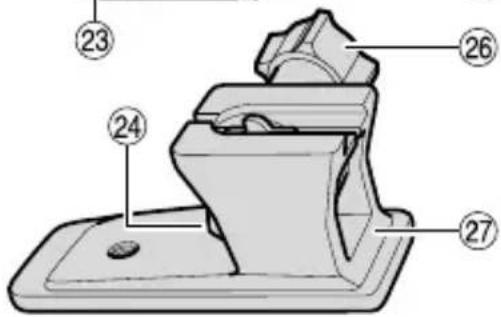

(23) Stativanschlussring-Befestigungsschraube (s. 32)
24 Stativanschluss-Entriegelungshebel (s. 32)
⑤ Stativanschluss-MontagfuB (s. 32)
(26) Feststellschraube des Stativanschlusses (s. 32)
27 Stativanschluss (s. 32)

():Seitennummer

Wir danken Ohnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 70-200mm 1:2,8G ED VR II entgegenbringen. Machen Sie sichitte vor dem Gebrauch diesen Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch ihrer Kamera vertraut.

Die wichtigsten Merkmale

Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den untersiedlichsten Aufnahmesituationen, von AuBenaufnahmen bei hellem Sonnenschein bis hin zu Innenaufnahmen bei grellem Scheinwerferlicht.
- Bei eingeschaltetem Bildstabilisator konnen längere Belichtungszeiten (3,5 Stufen) verwendet werden. Auf diese Weise kann mit längeren Belichtungszeiten fotografiert werden, insbesondere bei Freihandaufnahmen mit längeren Brennweiten. (Die Wirkung des Bildstabilisators (VR) auf die Belichtungszeit wird gemäß CIPA-Standards ermittelt (Camera and Imaging Products Association); FX-Objektive werden an FX-Format-Kameras gemessen, DX-Objektive an DX-Format-Kameras. Zoomobjektive werden bei der langsten Brennweiteneinstellung gemessen.)
- Es sind zwei Bildstabilisatormodi verfügbar: (1) der Modus NORMAL zum Reduzieren von Kameraverwacklungen und (2) der Modus ACTIVE zum Reduzieren einer starken Kameraverwacklung, etwa bei Aufnahmen aus einem fahrenden Fahrzeug. Der Bildstabilisator wird auch bei Kameraschwenks, da das Objektiv automatisch Schwenks von Kameraverwacklungen unterscheidet, wodurch ein effiziente Funktionierendes Bildstabilisators (im Modus NORMAL) möglich wird.
- Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Scharfeinstellung per Autofokus stufenlos, geräuscharm und praktisch verzögerungsfrei erfolgt. Mit dem Fokussierschalterlässt sich mühelos zwischen Autofokus (AF) und manueller Scharfeinstellung (MF) wechseln.
- Der Autofokus kann durch Einstellen des Fokussierschalters auf A/M bzw. M/A und manuelles Fokussieren mit dem Einstellung außer Kraft gesetzt werden.
- Durch sieben ED-Glas-Linsen (extra-low dispersion) wird der Farbfehler effektiv korrigiert. So werden eine außergewöhnlich hohe optische Leistung und Abbildungsqualität erzielt. Die Blende mit abgerundeten Lamellen erzeugt ein sehr natürliches Bokeh bei unscharf abgebildeten Objeken in Vorder- und Hintergrund.
- Bis zu vier Slave-Blitzgeräte SB-R200 konnen am Objektiv angebracht werden.
- AF-I/AF-S Telekonverter TC-14E/TC-14EII/TC-14EIII/TC-17EII/TC-20E/TC-20E II/TC-20EIII können verwendet werden. Der Bildstabilisator und die Autofokusfunktionen Funktionieren auch bei Verwendung eines Telekonverters einwandfrei.

Wichtige Hinweise

• Bei Verwendung des Objektivs an einer digitalen Nikon-Spiegelreflexkamera mit DX-Format, wie der D300-Serie oder der D7000 beträgt der Bildwinkel 22^50' bis 8^ und der Brennweitenbereich entspricht 105-300 mm beim Kleinbildformat.

■ Verwendbare Kameras und verfügbare Funktionen

Mölicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch ihrer Kamera.

K cameras	Funktion		Belichtungssteuerung
	VR	AF P	*1	S	A	M
Nikon Digital-SLR-K cameras (Nikon FX/DX-Format), F6, F5, F100, F80-Serie, F75-Serie, F65-Serie	✓		✓		✓	✓
Pronea 600i, Pronea S*2	—	✓	✓	✓	✓	✓
F4-Serie, F90X, F90-Serie, F70-Serie —		✓	✓	✓	—	—
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401 —			✓	✓	✓	✓
F-801s, F-801, F-601m — —			✓	✓	—	—
F3AF, F-601, F-501, Nikon MF K cameras (außer F-601 m)	—

:Moglich :Nicht möglich VR:Bildstabilisator AF:Autofokus
1 : P schließt die Automatik (AUTO) und Motivprogramme mit ein.
2: Manuelle Belichtungssteuerung (M) nicht möglich.
- Wenn Sie these Objektiv an einer Kamera einsetzen, die die Bildstabilisatorfungtion (VR) nicht Unterstützung, sollen den Bildstabilisator am Objektiv deaktivieren (Bildstabilisator-Schalter ON/OFF auf OFF). Insbesondere bei der Kamera Pronea 600i wird die Batterie u.U. schnell erschöpf, wenn these Schalter auf ON bleibt.

Fokussierung

Stellen Sie den Fokusmodus-Schalter ihrer Kamera entsprechend der nachstehenden Tabelle ein.

Kameras	Fokussteuerung (Kamera)	Fokussteuerung (Objektiv)
		A/M M/A M
Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF	Aufofokus mit manueller Einstellmöglichkeit bei Priorität des Autofokus	Autofokus mit manueller Einstellmöglichkeit bei Priorität der manuellen Einstellung	Manueller Fokus (Elektronische Einstellhilfe verfügbar.)
	MF	Manueller Fokus (Elektronische Einstellhilfe verfügbar.)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF MF	Manueller Fokus (Elektronische Einstellhilfe verfügbar, außer bei F-601 M.)

AF: Autofokus MF: Manuelle Fokussierung

A/M-Modus (Autofokus mit manueller Einstellmöglichkeit bei Priorität des Autofokus) und M/A-Modus (Autofokus mit manueller Einstellmöglichkeit bei Priorität der manuellen Einstellung)

M/A: Der Autofokus wird durch manuelles Fokussieren mit dem Einstellung außer Kraft gesetzt.

A/M: Der Autofokus wird durch manuelles Fokussieren mit dem Entfernungseinstellung außer Kraft gesetzt, die Empfindlichkeit bei der Einstellringerkennung ist jedoch wesentlich geringer als in der Betriebsart M/A. Verwenden Sie diesen Modus, wenn Sie darauf auf achten müssen, die AF-Einstellung nicht versehentlich durch Berühren des Entfernungseinstellung zuändern.

1 Stellen Sie den Fokussierschalter auf A/M oder M/A ein.
2 Sie können den Autofokus deaktivieren und auf manuelle Einstellung schalten, indem sie den Entfernungseinstellung drehen und gleichzeitig den Auslöser oder die AF-ON-Taste an der Kamera antippen.
3 Drücken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drücken Sie die AF-ON-Taste erneut, wenn Sie von der manuellen Scharfeinstellung zum Autofokusbetrieb zurückwechseln möchten.

Begrenzung des Autofokusbereichs

These Funktion ist nur bei Kameras mit Autofokus verfügbar.

• Wird die AF-Funktion nur für Motive eingesetzt, die mindestens 5 m entfernt sind, stellen Sie den Fokussier-Begrenzungsschalter auf - 5m , um die Fokussierzeit zu verkürzen.
• Wahlen Sie Full, wenn Ihr Motiv möglicherweise erh as 5 m sein könnte.

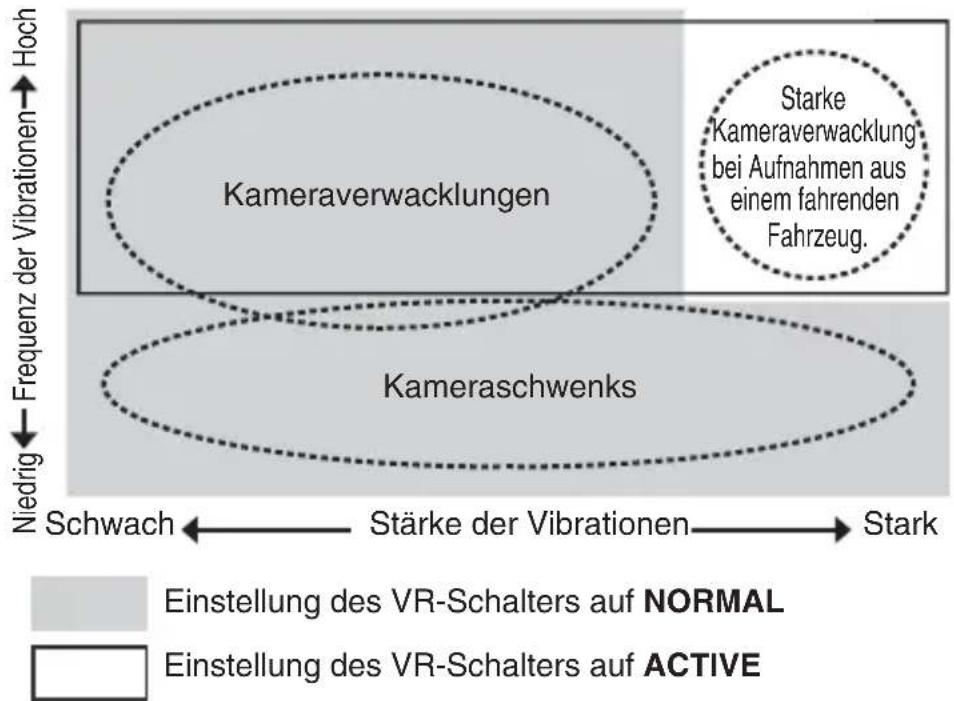

■ Bildstabilisator Grundlegende Funktionswise des Bildstabilisators

Bei normalen Aufnahmen	Den VR-Schalter auf NORMAL oder ACTIVE stellen.
Bei Schwenkaufnahmen	Den VR-Schalter auf NORMAL stellen.
Bei Aufnahmen aus einem Fahrzeug in Bewegung	Den VR-Schalter auf ACTIVE stellen.

Stellungen des Bildstabilisator-Schalter ON/OFF

ON: Die Kamerabewegungen werden beim Drucken des Auslosers bis zum ersten Druckpunkt und auch bei der eigenen Auslösung ausgegliedchen. Vibration wird im Sicherer reduziert, erreichtert darauf Schärfeneinstellung (A und M) und die Wahl des Bildausschnits.

OFF: Keine reduzierte Vibration.

Stellungen des Bildstabilisatorschalters (VR)

Stellen Sie zuerst den Bildstabilisator-Schalter ON/OFF ein, und wahren Sie dann einen der folgenden Modi aus:

NORMAL: DeBildstabilisator verringgert Kameraverwacklungen und ermöglich gleichmäßige Kameraschwenks.

ACTIVE: Der BildstabilisatorGLEicht auch stärkere KameraVerwacklungen aus,wie sie z.B.beim Aufnehmenwährend der Fahrt auftreten.In thisem Modusunschaden das Objektiv nicht automatischzwischen Kameraschwenks und Verwacklungen.

Hinweise zur Verwendung des Bildstabilisators

• Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sicherer stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten.
• Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheint das Bild im Sicher nach dem Auslösen unter Umständen verschwommen. Dies ist jeder keine Fehlfunktion.
• Bei Kameraschwenks muss der Bildstabilisatorschalter (VR) auf NORMAL gesetzt sein. Wenn Sie die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so werden Kameravibrationen in Richtung dieser Bewegung nicht ausgegliedchen. Wenn Sie z.B. die Kamera horizontal schwenken, werden Kameravibrationen in vertikaler Richtung reduziert. Dies stabilisiert das Bild und damit wird der gewünschte Schwenkeffekt erzielt.
• Schalten Sie die Kamera nicht aus undnehmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Gerausch zu horen sein, als sie einere Bauteile lose oder gebrochen. Dies ist jeder keine Fehlfunktion. Schalten Sie einfach die Kamera wieder ein, um das Problem zu beheben.
• Bei Kameras mit integriertem Blitzgerät Funktioniert der Bildstabilisator nicht, solange das integrierte Blitzgerät geladen wird.
• Bei Verwendung eines Stativs wird die Verwendung des Bildstabilisators nicht empfohlen. Stellen Sie den Bildstabilisatorschalter in dieser Fall auf Off. Ausnahme: Bei Verwendung eines Einbeinstativs oder nicht arretierten Stativkopfs sollen der Bildstabilisator aktiviert werden (ON).

■ Fokussierung, Zoom und Tiefenschärfe

Stellen Sie vor dem Scharfstellen mit dem Zoomring die Brennweite so ein, dass Sie im Sicher den gewünschten Bildausschnitt sehen. Bei Kameras, die mit einer Abblendtaste ausgestattet sind, kann die Tiefenschärfe vor dem Auslösen im Sicher beurteilt werden.

• These Objektiv ist mit einer Innenfokussierung (IF; internal focusing) ausgestattet. Bei niedrigen Entfernungseinstellungen nimmt auch die Brennweite ab.
  Die Entermungsskala zeigt nicht die exakte Entermung zwischen Objekt und Kamera an. Die Werte dieren lediglich als Anhaltspunkte. Bei Aufnahmen weite entfernter Motive kann die Tiefenschärfe Einfluss auf die Funktion haben und das Motiv erscheint scharf, obwohl die Entermungsskala einen geringeren Wert als Unendlich zeigt.
• Weitere Informationen finden Sie auf S. 186.

Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

■ Verwendung eines Stativs

Wenn Sie ein Stativ verwenden, bringen Sie diese nicht an der Kamera, sondern am Stativanschluss des Objektivs an.

VORSICHT

Achten Sie bei Verwendung eines Stativs darauf, dass die Feststellschraube des Stativanschlusses fest angezogen ist. Ansonsten kann das Objektiv herunterfallen und Verletzungen verursichen.

Schieben Sie den Montagfuß (1) in den Stativanschluss undziehen Sie die Feststellschraube des Stativanschlusses fest (2).

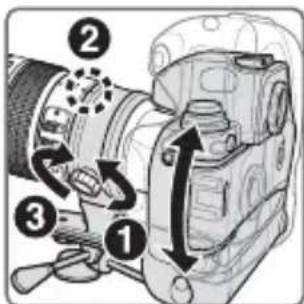

Wechseln der Kamerastellung

Lockern Sie die Stativanschlussring-Befestigungsschraube (1). Drehen Sie das Objektiv je nach Kameraposition (vertical oder horizontal) (2) an einen geeigneten Positionsindex auf dem Stativanschlussring, indem Sie den Stativanschlussring-Rotationsindex am Objektiv entsprechend ausrichten. Ziehen Sie dann die Schraube fest (3).

Entfernen des Stativs

Lockern Sie die Feststellschraube des Stativanschlusses (1). Drücken Sie den Stativanschluss-Entriegelungshebel (2) herunter, während Sie den Stativanschluss-Montagfuß (3) Herausziehen.

Integriertes Blitzgerät und Abschattung

• Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.
• Aktuelle Angaben zur Verschattung mit diesen Objektiv finden Sie im Kamerahandbuch.

Kameras	Einstellbare Brennweite/Aufnahmedistanz
F70-Serie • 85 mm/2 m oder weitereroder werden • 105 mm oder länger/keine Einschränkungen	F60-Serie • 105 mm/2,5 m oder weiterer • 135 mm oder länger/keine Einschränkungen
F50-Serie • 135 mm/2,5 m oder weiterer • 200 mm/keine Einschränkungen	F65-Serie, F55-Serie • 105mm/3 m oder weiterer • 135 mm oder länger/keine Einschränkungen
F75-Serie, Pronea 600i • 85 mm/2,5 m oder weiterer • 105 mm oder länger/keine Einschränkungen	Pronea S • 200 mm/2 m oder weiterer

■ Verwendung der Gegenlichtblende

Die Gegenlichtblende wirkt Streulicht und Kontrastverlust entgegen und schützt die Frontlinse.

Anbringen der Gegenlichtblende

• Achten Sie darauf, die Montagemarkierung für die Gegenlichtblende (●) und die Kontrollmarkierung der Gegenlichtblende (-) aneinander auszurichten (3).

gen bzw. Abnehmer der Gegenlichtblende fällt leichter, wenn Sie diese an der Basis (in der Näheder Montagemarkierung der Gegenlichtblende ()) und nicht an den äußerten Kanten fassen.

• Wenn die Gegenlichtblende nicht richtig angebracht ist, schattet sie u.U. einen Teil des Motifs ab.

Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

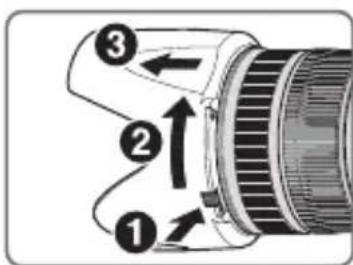

Abnehmer der Gegenlichtblende

Halten Sie die Gegenlichtblenden-Entriegelungstaste (1) gedrückt, während Sie die Gegenlichtblende im Uhrzeigersinn (von der Kameraseite aus gesehen) abdrehen (2, 3).

Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für these Objektiv empfohlenen werden in der Tabelle aufgeführrt:

Einstellscheibe Kamera

A

B

C

E

EC-B EC-E

G1

G2 G3

G4

J

L

M

U

F6

◎

◎

-

◎

-

-

-

-

-

◎

◎

◎

F5+DP-30

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

F5+DA-30

◎

◎

◎

◎

◎

◎

◎(-1,0)

◎

◎

◎

@: Hervorragende Scharfeinstellung
O: Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.

: Nicht verfügbar

(: Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur ( Nur mittenbetonte Belichtungsmessung). Bei der Nikon F6 korrigieren Sie durch Wahl von "Andere" in der Individualfunktion "b6: Einstellscheibe" und Einstellen des LW-Werts im Bereich zwischen -2,0 und +2,0 in 0,5-LW-Schritten. Bei Gebrauch von anderen Scheiben als B oder E, ist "Andere" auch dann zu wahlen, wenn der erforderliche Korrekturwert "0" beträgt (keine Korrektur nötig). Zur Einstellung des Korrekturwerts an der F5 dient die Individualfunktion Nr. 18. Nähres hierzu finden Sie im Benutzerhandbuch des Kameragehäusers.

Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl für Makrofotografiaie bis zum Abbildungsmaßstab 1:1 oder höher als auch für Mikrofotografiaie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von den anderen Einstellscheiben.

Wichtige Hinweise

• Bei der F5 können die Einstellscheiben EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung verwendet werden.
• Die Spalten für die Scheiben B und E gelten auch bei Verwendung der Scheiben B und E in anderen als den oben genannten Kameras.

■ Pflege des Objektivs

• Achten Sie daraufuf, die Kamera bei aufgesetztem Objektiv nicht ausschließlich am Kamerabody zu halten, da dies die Bajonettfassung der Kamera beschädigten können. Stützen Sie stets sowohl den Body als auch das Objektiv.
• Halten Sie die CPU-Kontakte stets sauber und schützen Sie sie vor Beschädigung.
• Bei einer Beschädigung der Dichtungsmanschette sollen den Sie das Objektiv beim nachsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben.
• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfern Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optikreinigungsflüssigkeit anfeuchen. Wischen Sie in kreisformigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zusückbleiben oder Sie andere Teile des Objektivs berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs.
• Zum Schutz der Frontlinse kann ein Klarglasfilter (NC) verwendet werden. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.
• Beim Verstauen des Objektivs in seinem flexiblen Etui mussen der vordere und der wichtere Deckel aufgesetzt sein.
• Halten oder haben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Korrosion zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.
• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermöbig他们是 Orten liegen!

■ Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel mit Schnappverschluss (77mm) LC-77
• Hinterer Objektivdeckel
• Bajonett-Gegenlichtblende HB-48
• Objektivbeutel CL-M2

■ Optionales Zubehör

77-mm-Schraubfilter
AF-S-Telekonverter (TC-14E/TC-14E/TC-17E/TC-20E)

Technische Daten

Objektivtyp: AF-S Zoom-NIKKOR-Objektiv Typ G mit integrierter CPU und Nikon-Bajonettfassung

Brennweite: 70-200mm

Lichtstarke: 1:2,8

Optischer Aufbau: 21 Linsen in 16 Gruppen (7 Linsen aus ED-Glas und eine Linsen mit Nanokristallvergütung)

Bildwinkel: Analoge Nikon-Spiegelreflexk cameras für das Kleinbildformat und digitale Nikon Spiegelreflexk cameras mit FX-Format: 34^20' bis 12^20' Digitale Nikon-Spiegelreflexk cameras mit DX-Format: 22^50' bis 8^ Nikon-Spiegelreflexk cameras für das IX240-System: 27^40' bis 9^50'

Brennweitenskala: 70, 85, 105, 135, 200 mm

Enternungsdaten: Übermittlung an die Kamera

Zoomen: Manuell über separates Zoomring

Scharfeinstellung: Innenfokussierung (IF, Nikon Internal Focusing System), Autofokus mit Silent Wave Motor, manuell über separaten Entfernungseinstellung

Bildstabilisator: Optischer Bildstabilisator mit beweglicher Linsengruppe; Antrieb durch Schwingspulenmotoren

Entfernungsskala: Unterveri in Meter und FuB; 1,4 m bis Unendlich ()

Naheinstellgrenze: 1,4 m von der Sensorebene gemessen, bei allen ZOOMpositionen

Blende: Irisblende mit 9 gerundeten Lamellen

Blendensteuerung: Vollautomatisch

Blendenbereich: 2,8 bis 22

Belichtungsmessung: Offenblendenmessung bei Kameras mit elektronischer Blendenübermittlung

Fokussier-Vorhanden; zwei Wahlbereiche: FULL ( -1,4m) oder Begrenzungsschalter: -5m

Stativanschluss: Drehbar um 360^ , Positionsindex für Objektivdrehung bei 90^ , nur Stativanschluss abnehmbar

Filtergewinde: 77mm (P = 0,75mm)

Abmessungen: ca. 87 mm (Durchm.) x 205,5 mm (Länge ab Bajonettauflage)

Gewicht: ca. 1.540 g

Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendiner Art vorbehalten.

De

Lage für vibrationsreduktion

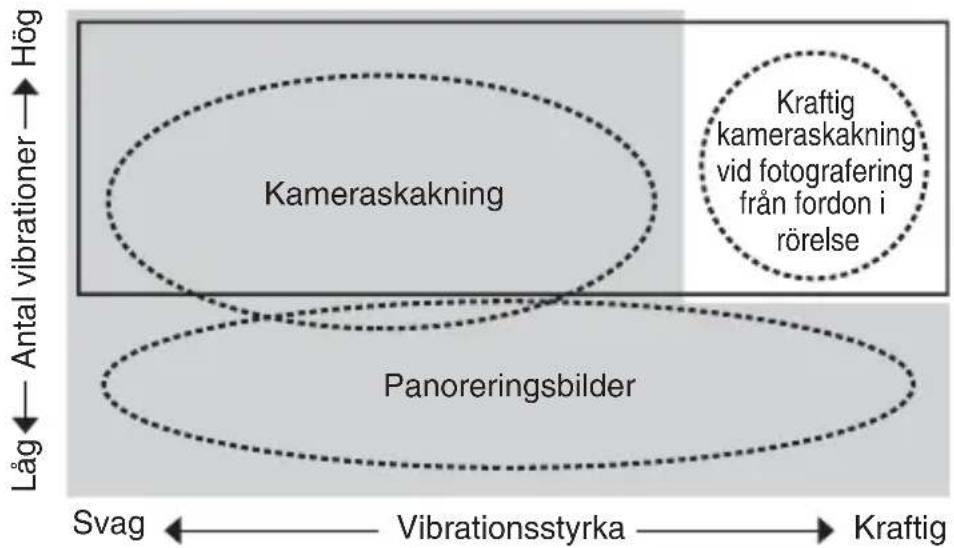

Grundläggande koncept bakom vibrationsreduktion

Stall in lagesbrytaren for vibrationsreducing pa NORMAL. Stall in lagesbrytaren for vibrationsreducing pa ACTIVE.

Storlek: 77mm (P = 0,75mm)

Diafragma: Volledig automatisch

Montage-afmeting: 77mm (P = 0,75mm)

Gewicht: Circa 1.540 gram

77mm (P = 0,75mm)

προσαρτήματος:

Aiaotaoic: npinou 87 mm diau. x 205,5 mm (eektaon aio to koLapo

mouTOpuac (pakou Tnc 公 wToypaiknC mynxavnc)

Bapoc: npiou 1.540 g

Ta TeVyika yapakntnpiotiká kal oI oxεδiaσoI uπóκειaI oε aλλayn χωpiç oToiaδñnte εiδoioinon n unoxpéωon anó μépoc Tou kataokεuaotn.
