BEDIENUNGSANLEITUNG SJSC680VBE SHARP

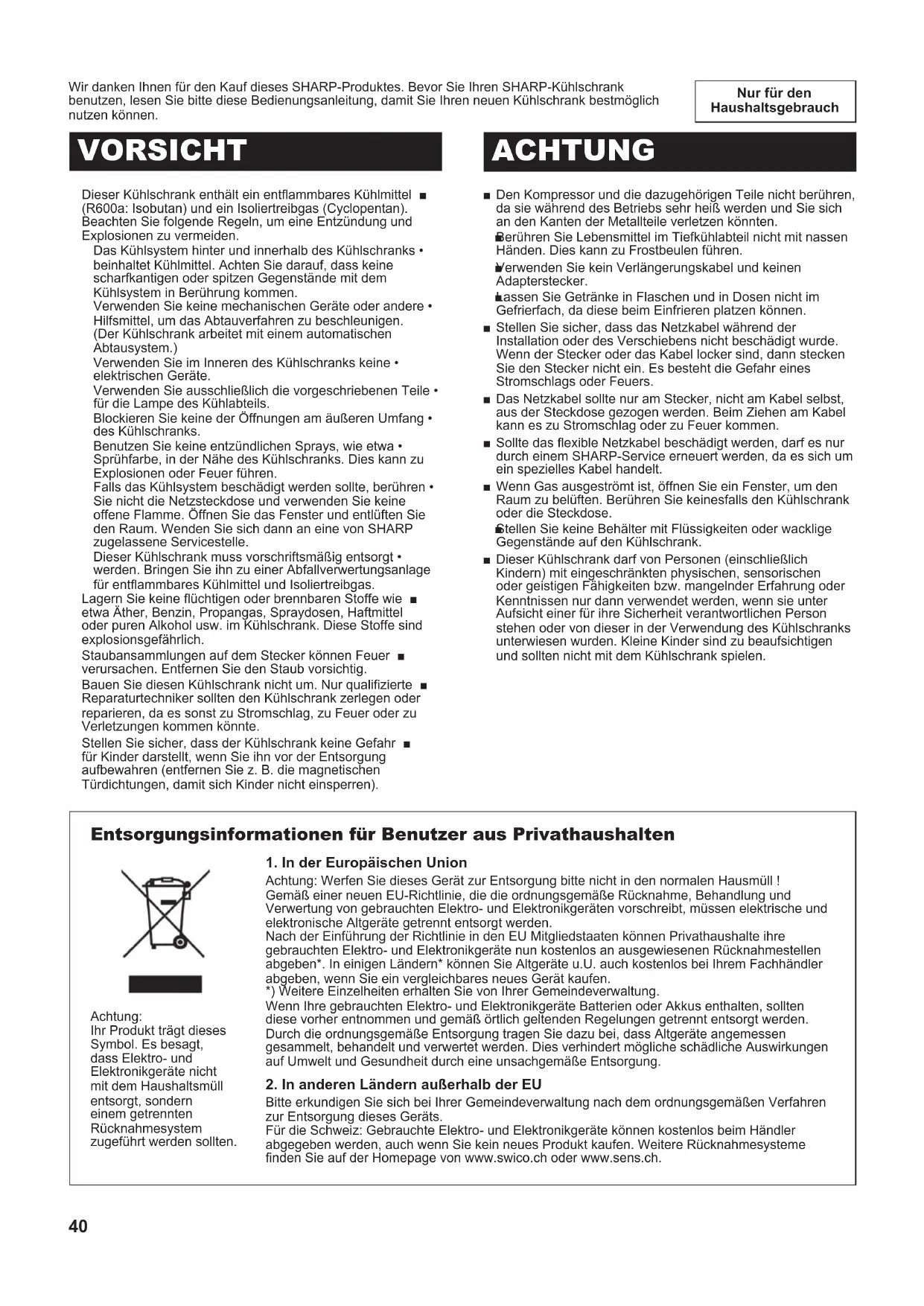

(B246)-W.indb 39 2011/08/30 22:05:4440 Nur für den Haushaltsgebrauch Wir danken Ihnen für den Kauf dieses SHARP-Produktes. Bevor Sie Ihren SHARP-Kühlschrank benutzen, lesen Sie bitte diese Bedienungsanleitung, damit Sie Ihren neuen Kühlschrank bestmöglich nutzen können. Dieser Kühlschrank enthält ein entammbares Kühlmittel ■ (R600a: Isobutan) und ein Isoliertreibgas (Cyclopentan). Beachten Sie folgende Regeln, um eine Entzündung und Explosionen zu vermeiden. Das Kühlsystem hinter und innerhalb des Kühlschranks • beinhaltet Kühlmittel. Achten Sie darauf, dass keine scharfkantigen oder spitzen Gegenstände mit dem Kühlsystem in Berührung kommen. Verwenden Sie keine mechanischen Geräte oder andere • Hilfsmittel, um das Abtauverfahren zu beschleunigen. (Der Kühlschrank arbeitet mit einem automatischen Abtausystem.) Verwenden Sie im Inneren des Kühlschranks keine • elektrischen Geräte. Verwenden Sie ausschließlich die vorgeschriebenen Teile • für die Lampe des Kühlabteils. Blockieren Sie keine der Öffnungen am äußeren Umfang • des Kühlschranks. Benutzen Sie keine entzündlichen Sprays, wie etwa • Sprühfarbe, in der Nähe des Kühlschranks. Dies kann zu Explosionen oder Feuer führen. Falls das Kühlsystem beschädigt werden sollte, berühren • Sie nicht die Netzsteckdose und verwenden Sie keine offene Flamme. Öffnen Sie das Fenster und entlüften Sie den Raum. Wenden Sie sich dann an eine von SHARP zugelassene Servicestelle. Dieser Kühlschrank muss vorschriftsmäßig entsorgt • werden. Bringen Sie ihn zu einer Abfallverwertungsanlage für entammbares Kühlmittel und Isoliertreibgas. Lagern Sie keine üchtigen oder brennbaren Stoffe wie ■ etwa Äther, Benzin, Propangas, Spraydosen, Haftmittel oder puren Alkohol usw. im Kühlschrank. Diese Stoffe sind explosionsgefährlich. Staubansammlungen auf dem Stecker können Feuer ■ verursachen. Entfernen Sie den Staub vorsichtig. Bauen Sie diesen Kühlschrank nicht um. Nur qualizierte ■ Reparaturtechniker sollten den Kühlschrank zerlegen oder reparieren, da es sonst zu Stromschlag, zu Feuer oder zu Verletzungen kommen könnte. Stellen Sie sicher, dass der Kühlschrank keine Gefahr ■ für Kinder darstellt, wenn Sie ihn vor der Entsorgung aufbewahren (entfernen Sie z. B. die magnetischen Türdichtungen, damit sich Kinder nicht einsperren). VORSICHT ACHTUNG Den Kompressor und die dazugehörigen Teile nicht berühren, ■ da sie während des Betriebs sehr heiß werden und Sie sich an den Kanten der Metallteile verletzen könnten. Berühren Sie Lebensmittel im Tiefkühlabteil nicht mit nassen ■ Händen. Dies kann zu Frostbeulen führen. Verwenden Sie kein Verlängerungskabel und keinen ■ Adapterstecker. Lassen Sie Getränke in Flaschen und in Dosen nicht im ■ Gefrierfach, da diese beim Einfrieren platzen können. Stellen Sie sicher, dass das Netzkabel während der ■ Installation oder des Verschiebens nicht beschädigt wurde. Wenn der Stecker oder das Kabel locker sind, dann stecken Sie den Stecker nicht ein. Es besteht die Gefahr eines Stromschlags oder Feuers. Das Netzkabel sollte nur am Stecker, nicht am Kabel selbst, ■ aus der Steckdose gezogen werden. Beim Ziehen am Kabel kann es zu Stromschlag oder zu Feuer kommen. Sollte das exible Netzkabel beschädigt werden, darf es nur ■ durch einem SHARP-Service erneuert werden, da es sich um ein spezielles Kabel handelt. Wenn Gas ausgeströmt ist, öffnen Sie ein Fenster, um den ■ Raum zu belüften. Berühren Sie keinesfalls den Kühlschrank oder die Steckdose. Stellen Sie keine Behälter mit Flüssigkeiten oder wacklige ■ Gegenstände auf den Kühlschrank. Dieser Kühlschrank darf von Personen (einschließlich ■ Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung oder Kenntnissen nur dann verwendet werden, wenn sie unter Aufsicht einer für ihre Sicherheit verantwortlichen Person stehen oder von dieser in der Verwendung des Kühlschranks unterwiesen wurden. Kleine Kinder sind zu beaufsichtigen und sollten nicht mit dem Kühlschrank spielen. Entsorgungsinformationen für Benutzer aus Privathaushalten

1. In der Europäischen Union

Achtung: Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll ! Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektro- und Elektronikgeräten vorschreibt, müssen elektrische und elektronische Altgeräte getrennt entsorgt werden. Nach der Einführung der Richtlinie in den EU Mitgliedstaaten können Privathaushalte ihre gebrauchten Elektro- und Elektronikgeräte nun kostenlos an ausgewiesenen Rücknahmestellen abgeben*. In einigen Ländern* können Sie Altgeräte u.U. auch kostenlos bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. *) Weitere Einzelheiten erhalten Sie von Ihrer Gemeindeverwaltung. Wenn Ihre gebrauchten Elektro- und Elektronikgeräte Batterien oder Akkus enthalten, sollten diese vorher entnommen und gemäß örtlich geltenden Regelungen getrennt entsorgt werden. Durch die ordnungsgemäße Entsorgung tragen Sie dazu bei, dass Altgeräte angemessen gesammelt, behandelt und verwertet werden. Dies verhindert mögliche schädliche Auswirkungen auf Umwelt und Gesundheit durch eine unsachgemäße Entsorgung.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei Ihrer Gemeindeverwaltung nach dem ordnungsgemäßen Verfahren zur Entsorgung dieses Geräts. Für die Schweiz: Gebrauchte Elektro- und Elektronikgeräte können kostenlos beim Händler abgegeben werden, auch wenn Sie kein neues Produkt kaufen. Weitere Rücknahmesysteme nden Sie auf der Homepage von www.swico.ch oder www.sens.ch. Achtung: Ihr Produkt trägt dieses Symbol. Es besagt, dass Elektro- und Elektronikgeräte nicht mit dem Haushaltsmüll entsorgt, sondern einem getrennten Rücknahmesystem zugeführt werden sollten. (B246)-W.indb 40 2011/08/30 22:05:4541

Entfernen Sie die 2 Schrauben an der Unterkante des Schranks, und verwenden Sie die entfernten 2 Schrauben dann zum Befestigen der Fußabdeckung (bei Lieferung im Inneren des Kühlabteils untergebracht). HINWEISE Stellen Sie den Kühlschrank so auf, dass der Stecker zugänglich ist. • Stellen Sie den Kühlschrank nicht in direktem Sonnenlicht auf.• Stellen Sie den Kühlschrank nicht in der Nähe von Wärmequellen auf.• Das Gerät nicht direkt auf den Erdboden stellen. Verwenden Sie • eine geeignete Unterlage. AUFSTELLEN VORSICHT Stellen Sie den Kühlschrank nicht an einem feuchtkalten ■oder nassen Ort auf, da dies zu Schäden an der Isolation und Leckage führen kann. Außerdem könnte sich Kondensationswasser am äußeren Gehäuse bilden und Rost verursachen.

Halten Sie entsprechend viel Freiraum zur Ventilation um den Kühlschrank herum.Die Abbildung zeigt den mindestens erforderlichen Platz • für die Installation des Kühlschranks. Die Messung des Stromverbrauchs wurde unter anderen Raummaßen vorgenommen. Wird mehr Freiraum gelassen, kann der Kühlschrank • bei geringerem Stromverbrauch betrieben werden.Sollte der Kühlschrank an einem Ort mit kleineren • Abmessungen als den unten dargestellten genutzt werden, so kann dies zu Temperaturanstieg, Lärmentwicklung und Defekten führen. Stellen Sie den Kühlschrank mithilfe der beiden verstellbaren Füße an der Vorderseite stabil und ach auf dem Boden auf.60 mm 60 mm 90 mm 1400 mm1525 mm Vor der Inbetriebnahme Reinigen Sie das Innere des Kühlschranks mit einem mit Warmwasser angefeuchteten Lappen. Bei Verwendung einer Spülmittellösung muss gründlich mit Wasser nachgewischt werden. Transport Auf den Rollfüßen kann der Kühlschrank verschoben werden.• Tragen Sie den Kühlschrank mit Hilfe der an der Rück- und • Unterseite befindlichen Tragegriffe.FußabdeckungSchrauben (2 Stück)Rollfüße (4 St.)RückseiteUnterseiteFreistehender Typ Dieser Kühl-/Tiefkühlschrank verfügt über eine Temperaturanzeige im Kühlabteil, mit der sich die Durchschnittstemperatur im kältesten Bereich kontrollieren lässt. Kältester Bereich Das Symbol bezeichnet den kältesten Bereich im Kühlfach. (Das auf gleicher Höhe liegende Türfach ist nicht der kälteste Bereich.) Überprüfen der Temperatur im kältesten Bereich Durch regelmäßiges Überprüfen können Sie sicherstellen, dass die Temperatur im kältesten Bereich stets ordnungsgemäß ist; mit dem Kühlabteil-Temperaturregler können Sie sie falls erforderlich einstellen.Damit die Temperatur im Kühlschrank auf einem korrekten Wert bleibt, muss die Temperaturanzeige stets BLAU sein. Falls die Temperaturanzeige auf WEISS umschlägt, ist die Temperatur zu hoch; in diesem Fall stellen Sie mit dem Kühlabteil-Temperaturregler einen niedrigeren Wert ein und warten 6 Stunden bis zur erneuten Überprüfung der Temperaturanzeige. HINWEISE Die Innentemperatur des Kühl-/Tiefkühlschranks richtet sich nach • verschiedenen Faktoren wie etwa der Umgebungstemperatur im Raum, der Menge der eingelagerten Lebensmittel und der Häugkeit, mit der die Tür geöffnet wird. Wenn frische Lebensmittel nachgelegt worden sind oder die • Tür einige Zeit offengestanden hat, ist es normal, dass die Temperaturanzeige auf WEISS umschlägt.BLAU WEISSKorrekte Einstellung Temperatur zu hoch; korrigieren Sie die Einstellung mit dem Kühlabteil-Temperaturregler.Symbol TEMPERATURANZEIGE oder mehroder mehrVerstellbarer Fußoder mehr (B246)-W.indb 41 2011/08/30 22:05:4642 BESCHREIBUNG LED-Tiefkühlfachlicht1. Tiefkühlfachboden2. Eiswürfelbereiter3. Eiswürfelbehälter4. Geruchsneutralisierungseinheit5. Weder Bedienung noch Reinigung sind erforderlich. Frischhaltefach mit Tür6. LED-Kühlschranklicht7. (Blau & weiß) Temperaturregelknopf für Tiefkühlfach8. Temperaturregelknopf für Kühlabteil9. Eiereinsatz & Stopper10. Entnehmen des StoppersZiehen Sie die Kühlabteil-1) Abstelläche etwas zu sich.Schieben Sie den Stopper in 2) die Mitte der Abstelläche und kippen Sie ihn nach oben. Kühlabteil-Abstellächen 11. (SJ-SC680V : 2 St. / SJ-SC700V : 3 St.) Hybrid-Kühlungsplatte (Aluminiumplatte)12. Durch diese rückseitig gekühlte Platte wird das Kühlabteil indirekt gekühlt. Lebensmittel werden somit sanft gekühlt, ohne einem kalten Luftstrom ausgesetzt zu sein. Obst- und Gemüseabstelläche13. Obst- und Gemüsefrischhaltefach 14. Verstellbare Füße15. Fußabdeckung16. Magnetische Türdichtungen 17. (2 St.) Fach mit abnehmbarem Bodenteil18. Großächige Lebensmittel (wie z. B. eine Pizza) können aufbewahrt werden, indem ein Teil des Bodens dieses Fachs herausgenommen wird. Türfächer 19. (2 St.) Kühlabteilfach20. Lebensmittelfächer21. SJ-SC680VSJ-SC700VHINWEISE (Nur Modelle SJ-SC700V)Verwechseln Sie nicht das rechte Lebensmittelfach mit dem linken oder umgekehrt. Flaschenstopper / Flaschenhalter22. Schützt Flaschen vor dem Herausfallen. Dünne, längliche Nahrungsmittel werden hier aufbewahrt. Flaschenfach23. SJ-SC700V

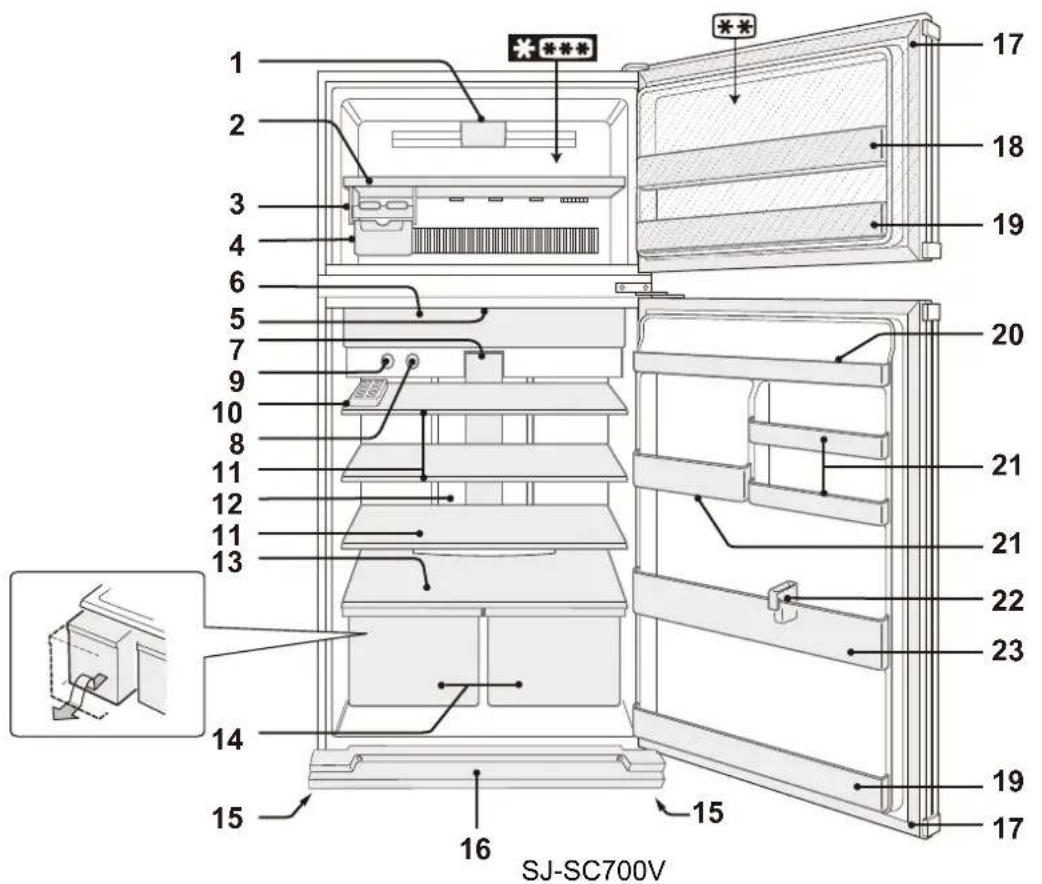

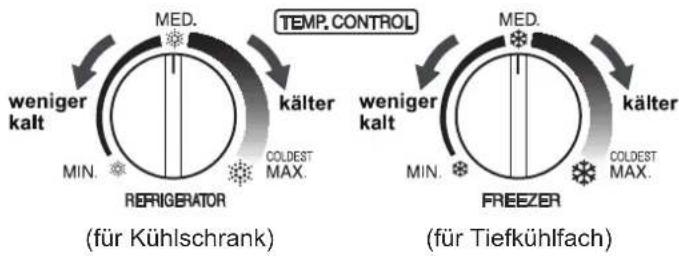

groß StopperEiereinsatzDas 2 Sterne-Fach zum Aufbewahren von Tiefkühlkost. (B246)-W.indb 42 2011/08/30 22:05:4743 BEDIENUNG Temperaturregelung Einstellbar, indem jeder Knopf gedreht wird. (für Kühlschrank) (für Tiefkühlfach) Türalarm Wenn die Tür des Kühl- bzw. Tiefkühlschranks offen bleibt, ertönt der Türalarm.Der Türalarm ertönt 1 Minute nach Öffnen der Tür und erneut • nach einer weiteren Minute (jeweils einmal). Bleibt die Tür länger als 3 Minuten offen, erfolgt durchgehender • Alarm. Tipps zur Bereitung von Eiswürfeln

Geben Sie nicht zuviel Wasser in die Eisschale, da sonst die Eiswürfel zusammenfrieren. Wenn die Eiswürfel erstarrt sind, drehen Sie den Hebel im Uhrzeigersinn, um das Eis in den Eiswürfelbehälter zu leeren. HINWEISE Verwenden Sie zum Herstellen von Eiswürfeln nicht den Eiswürfelbehälter, und gießen Sie kein Öl hinein, er könnte dabei platzen. Ionisator “Plasmacluster” Der Ionisator “Plasmacluster” startet automatisch bei der Einschaltung des Kühlschrankes mit Tiefkühlabteil. Hinweise zum Betrieb des Ionisators “Plasmacluster” Der Ionisator im Inneren des Kühlschrankes gibt Ionencluster, die gesammelte Mengen von positiven und negativen Ionen sind, in das Kühlabteil ab. Diese Ionencluster reduzieren bestimmte, sich in der Luft bendendliche Schimmelpilze.Im Kühlschrank kann ein leichter Geruch auftreten. Es handelt • sich dabei um den Geruch von Ozon, welches der Ionisator erzeugt. Die Menge ist jedoch gering und wird im Kühlschrank rasch abgebaut.SchimmelpilzeHebelEiswürfelbehälter Tipps zum Energiesparen Halten Sie den Belüftungsraum um den ■Kühlschrank so groß wie möglich.Setzen Sie Ihren Kühlschrank nicht direktem ■Sonnenlicht aus, und platzieren Sie ihn nicht in der Nähe von wärmeerzeugenden Geräten.Öffnen Sie Ihre Kühlschranktür so kurz wie ■möglich.Heiße Nahrungsmittel sollten vor dem Einlagern ■gekühlt werden.Verteilen Sie die Nahrungsmittel gleichmäßig ■in den Fächern und Regalen, um eine möglichst efziente Zirkulation der Kühlluft zu gewährleisten.Der Stromverbrauch dieses Modells wurde den internationalen Standards für die Leistung von Kühlschränken entsprechend gemessen. Wird der Kühlschrank betrieben während diese Zubehörteile ausgebaut sind [Eiswürfelbereiter, Eiswürfelbehälter], arbeitet er am energieefzientesten.Der Stromverbrauch dieses Geräts wurde • mit den rechts abgebildeten Zubehörteilen gemessen.Der Stromverbrauch dieses Modells • wurde in den rechts abgebildeten Raummaßen gemessen.

AUFBEWAHRUNG VON LEBENSMITTELN

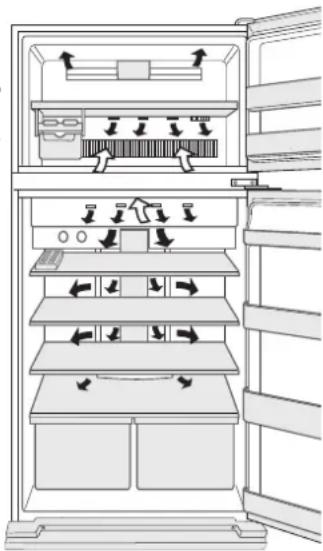

EINTRITT AUSTRITT Kühlen verzögert das Verderben von Lebensmitteln. Je frischer ein verderbliches Produkt bei der Einlagerung ist, um so länger hält es sich frisch. Die folgenden Hinweise sollen Ihnen helfen, Lebensmittel länger frisch zu lagern.Bewahren Sie gekochte Gerichte fest eingewickelt oder in • einem luftdicht verschlossenen Behälter auf.Um den Feuchtigkeitsverlust möglichst gering zu halten, • sollten Obst und Gemüße locker in Plastik, z.B. Folie, Beutel (nicht versiegeln), eingewickelt sein und im Obst- und Gemüsefrischhaltefach aufbewahrt werden. Eier sollten im Eiereinsatz gelagert werden.• Verteilen Sie die Nahrungsmittel gleichmäßig in den Fächern • und Regalen, um eine möglichst effiziente Zirkulation der Kühlluft zu gewährleisten.Lassen Sie warme Speisen abkühlen, bevor Sie sie in den • Kühlschrank geben. Warme Speisen im Kühlschrank erhöhen die Temperatur im Inneren, wodurch andere Lebensmittel verderben könnten. Blockieren Sie nicht die Ein- und Austrittsöffnungen der Kaltluft • mit Lebensmitteln oder Behältern, da sonst die Lebensmittel nicht gleichmäßig gekühlt werden.Achten Sie darauf, dass die Tür immer fest geschlossen ist. • Legen Sie keine Lebensmittel direkt vor die Austrittsöffnungen der Kaltluft, da diese gefrieren könnten. Hinweise zum Gefrieren Lebensmittel sollten möglichst • frisch sein.Packen Sie Produkte in kleine • Mengen ab, damit sie schnell gefrieren.Lebensmittel müssen in • verschließbaren Behältern, Beuteln oder abgedeckt aufbewahrt werden.Verteilen Sie Produkte • gleichmäßig im Tiefkühlfach.Beschriften Sie Beutel und • Behälter mit Inhalt und Datum.

PFLEGE UND REINIGUNG

VORSICHT Zum Austausch der Glühlampe ziehen Sie den Stecker ■des Kühlschrankes aus der Steckdose, um einen Stromschlag zu vermeiden.Spritzen Sie kein Wasser auf die Außen- oder ■Innenwände. Dies kann zu Rost und zur Verschlechterung der elektrischen Isolierung führen. WICHTIGER HINWEIS Beachten Sie folgende Hinweise, um Risse an den Innenächen und den Kunststoffteilen zu vermeiden.Wischen Sie ölige Nahrungsmittelreste von Kunststoffteilen • ab. In manchen Mitteln enthaltene Chemikalien können • Beschädigungen verursachen; verwenden Sie daher nur verdünntes Geschirrspülmittel (Seifenwasser). Sollte unverdünntes Reinigungsmittel oder Seifenwasser nicht • vollständig aufgewischt werden, können dadurch Risse in den Plastikteilen hervorgerufen werden. Entfernen Sie Ausstattung wie z.B. Abstellfächer aus Kühlraum und Tür. Spülen Sie mit klarem Wasser ab.(Das Obst- und Gemüsefach kann nicht entfernt werden.) Reinigen Sie den Kühlschrank innen mit einem in warmen Seifenwasser getauchten Tuch. Verwenden Sie dann kaltes Wasser, um das Seifenwasser abzuwischen. Wischen Sie den Kühlschrank außen bei Bedarf mit einem weichen Tuch ab. Reinigen Sie die magnetische Türdichtung mit einer Zahnbürste und warmen Seifenwasser. HINWEISE Verwenden Sie keine Hochleistungsreinigungs- oder • Lösungsmittel (Lack, Farbe, Politurpulver, Benzin, kochendes Wasser, etc.), um den Kühlschrank vor Schäden zu bewahren. Wenn die Stromversorgung unterbrochen wird, warten Sie • mindestens 5 Minuten, bevor Sie den Kühlschrank wieder an das Stromnetz schließen.Die Glasböden wiegen jeweils etwa 3kg. Halten Sie sie beim • Herausnehmen oder Tragen gut fest.Lassen Sie im Kühlschrank nichts fallen, und stoßen Sie nicht an • die Innenwand. Die Oberäche der Innenwand kann sonst Risse bekommen. Abtauen Das Abtauen erfolgt automatisch durch ein spezielles Energiesparsystem. Durchbrennen der Kühlabteil-Lampe Zum Austausch der Kühlabteil-Lampe wenden Sie sich bitte an eine von SHARP zugelassene Servicestelle. Die Lampe darf nur von qualiziertem Servicepersonal ersetzt werden. Ausschalten des Kühlschranks Falls Sie Ihren Kühlschrank bei längerer Abwesenheit ausschalten, entfernen Sie sämtliche Lebensmittel und reinigen Sie den Kühlschrank innen gründlich. Ziehen Sie den Stecker aus der Steckdose und öffnen Sie beide Türen. (B246)-W.indb 44 2011/08/30 22:05:4945

BEVOR SIE DIE SHARP-SERVICESTELLE RUFEN

Bitte kontrollieren Sie folgende Punkte, bevor Sie sich an die SHARP-Servicestelle wenden. Problem Lösung Die Außenseite des Gehäuses ist bei Berührung heiß. Das ist normal. Das heiße Rohr bendet sich in dem Gehäuse, um die Bildung von Tau zu verhindern. Wenn der Kühlschrank Geräusche macht. Es ist normal, wenn beim Betrieb des Kühlschranks folgende Geräusche auftreten. Lautes Geräusch beim Anlaufen des Kompressors • --- Wird nach einer Weile schwächer. Lautes Geräusch einmal täglich am Kompressor • --- Anlaufgeräusch unmittelbar nach dem automatischen Abtauen. Geräusch ießender Flüssigkeit (Gurgeln, Zischen) • --- Geräusch des umlaufenden Kühlmittels (kann zeitweise lauter werden). Knackendes oder knirschendes Geräusch, quietschendes Geräusch • --- Geräusche, die beim temperaturbedingten Dehnen und Zusammenziehen der Innenwände und - teile auftreten. Reif oder Tau bildet sich innerhalb oder außerhalb des Kühlschranks. Dies kann in einem der folgenden Fälle passieren. Benutzen Sie ein feuchtes Tuch, um Reif wegzuwischen, und ein trockenes Tuch, um Tau wegzuwischen. Bei hoher Außenfeuchtigkeit.• Wenn die Tür oft geöffnet und geschlossen wird.• Wenn sehr feuchtigkeitshaltende Nahrungsmittel gelagert werden. • (Einpacken ist erforderlich.) Die Lebensmittel im Kühlabteil frieren. Wird der Kühlschrank lange Zeit mit auf MAX gestellter Temperaturregelung betrieben?• Bei niedriger Umgebungstemperatur können gelagerte Lebensmittel gefrieren, auch wenn • die Regelung der Kühlabteiltemperatur auf MIN steht. Es riecht in dem Abteil. Lebensmittel mit starkem Geruch müssen eingepackt werden.• Die desodorierende Einheit kann nicht den ganzen Geruch entfernen.• Der Türalarm hört nicht auf. Wenn der Türalarm nach dem Schließen aller Türen nicht aufhört, liegt ein Defekt vor. • Wenden Sie sich an den Sharp-Kundendienst. Verfahren zum kurzeitigen Unterbrechen des Türalarms. Stellen Sie beide Temperaturregelknöpfe gleichzeitig entsprechend der folgenden Schritte ein. (Stellen Sie

innerhalb von 20 Sekunden ein) Stellen Sie auf MIN ein

Stellen Sie auf MAX ein

Stellen Sie zurück auf MED

Der Türalarm ertönt nach etwa 2 Tagen erneut.• WENN DAS PROBLEM NICHT ZU BEHEBEN IST Wenden Sie sich an eine von SHARP zugelassene Servicestelle.
