BEDIENUNGSANLEITUNG S260ABTZ PKM

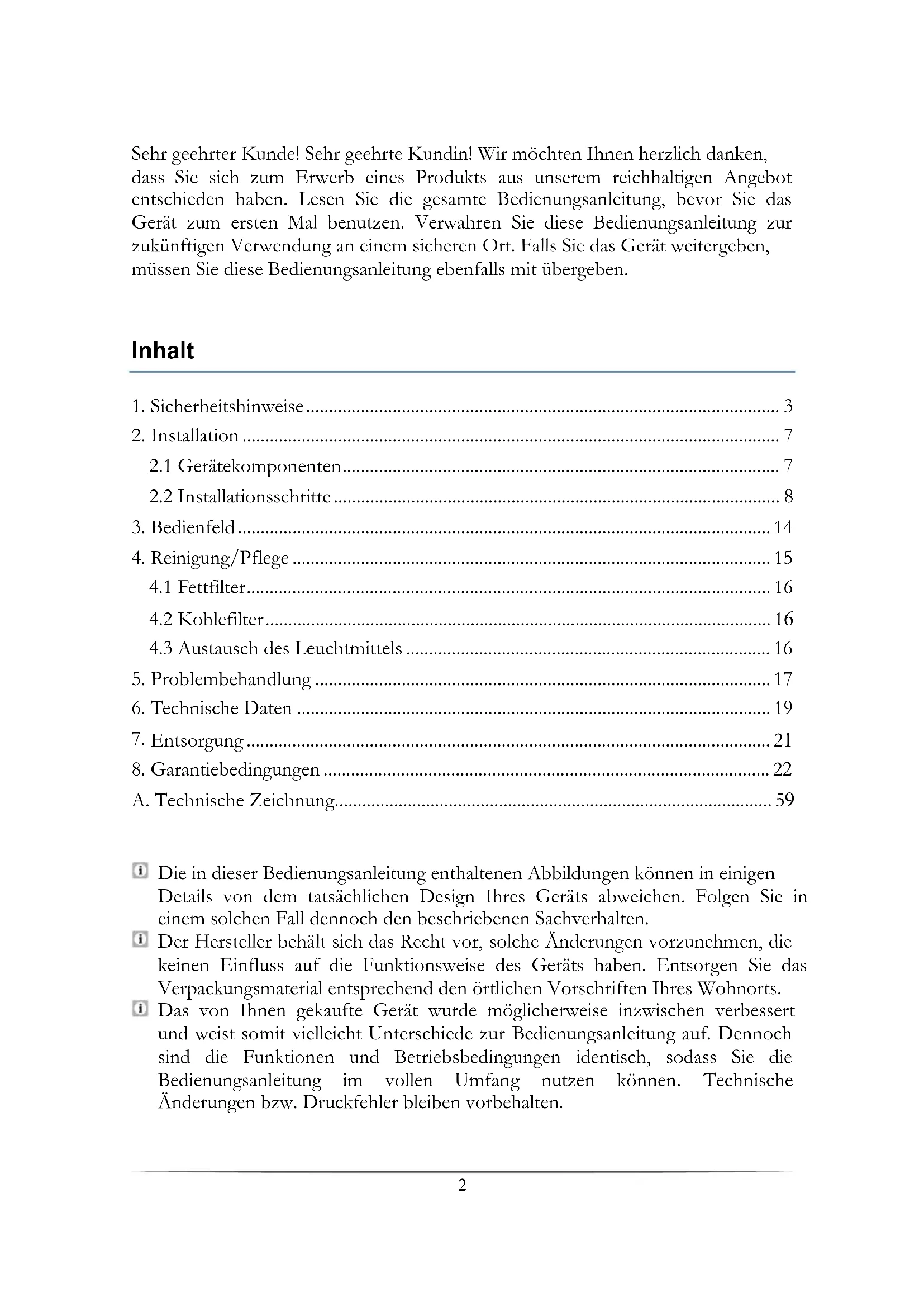

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben. Inhalt 1. Sicherheitshinweise ........................................................................................................ 3 2. Installation ...................................................................................................................... 7

Garantiebedingungen .................................................................................................. 22 A. Technische Zeichnung................................................................................................ 59 Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts. Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.3 EG - Konformitätserklärung Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen. Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

1. Sicherheitshinweise

Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. GEFAHR! verweist auf eine Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat. WARNUNG! verweist auf eine Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat. VORSICHT! verweist auf eine Gefahrensituation, die ,wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann. HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat. Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt. Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem Privathaushalt bestimmt. Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.4 Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden. Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen. GEFAHR!

1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar

beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind.

2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft

(Elektrotechniker/-in) ausgetauscht werden.

3. Versuchen Sie niemals, das Gerät alleine zu reparieren.

4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes

Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeden Fall Ihren zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen

sollte: Öffnen Sie alle Fenster zur Belüftung. Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter. Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist. Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen. WARNUNG!

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch

elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10

bar) nicht überschreiten.

2. Betreiben Sie das Gerät nur mit 220~240V/50Hz Wechselspannung.

Verwenden Sie bei 220~240V/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.5

3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose

angeschlossen werden.

4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende

Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des

Geräts ausgestattet sein.

6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der

Abzugshaube und dem Kochfeld genau ein. Mindestabstand Unterkante Haubenkörper zu Glaskeramik- und Gusskochplatten 65 cm Gaskochfeld 75 cm Kohle- / Öl- / Holzfeuerung 85 cm

7. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die

offenen Flammen können das Gerät zerstören und einen Brand verursachen.

8. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die

offenen Flammen können das Gerät zerstören und einen Brand verursachen.

9. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang,

da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selbstentzündung.

10. Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die

offenen Flammen können das Gerät zerstören und einen Brand verursachen.

11. Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine

brennbaren Materialien enthalten.

12. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer

Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.

13. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da

sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.

14. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der

15. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der

Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!

16. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen

mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät6 spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

17. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen.

1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die

Haube zusammen mit einer Kochvorrichtung benutzt wird.

2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil

Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen. HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und

angeschlossen werden.

2. Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten beschädigen Sie die

3. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät benutzen.

Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.

4. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb

und die optimale Leistung Ihres Geräts.

5. Entnehmen Sie der Verpackung und den Styropor-Komponenten

unbedingt alle Zubehörteile!

6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das

Gerät selbst keine Beschädigungen aufweisen.7

1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des

Verbindungsrings übereinstimmen.

2. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr

Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.

3. Die Abluftleitung sollte möglichst kurz und geradlinig sein. Der Durchmesser

der Abluftleitung muss mindestens 120/150 mm (siehe Kapitel TECHNISCHE DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu rechnen ist.

4. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder

formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120

5. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht

brennbarem Material.

6. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von

1cm/m oder einen Neigungswinkel von 2

ein. Ansonsten läuft Kondenswasser in den Motor der Abzugshaube.

7. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des

Einführungsstutzens in Strömungsrichtung ausgerichtet werden.

8. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird,

kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.

9. Je nach Modell kann Ihre Abzugshaube mit einer ( oben ) oder zwei ( oben

und hinten ) Abzugsöffnungen ausgestattet sein.

10. Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel versehen, der

durch Drehen gegen den Uhrzeigersinn entfernt und auf die nicht benötigte Öffnung gesetzt werden kann.

2.1 Gerätekomponenten

A Haube B Basisschacht C Teleskopschacht D Halteeisen 1 E Halteeisen 2 F Kochfeld8

2.2 Installationsschritte

Installationsschritte (Abluftführung nach außen) WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.9

1. Bohren Sie drei 8 mm Löcher zur Befestigung der Befestigungsklammer.

Befestigen Sie mittels der mitgelieferten Schrauben und Dübel die Befestigungsklammer an der Wand. 1 Bohrlöcher 2 Dübel 3 Befestigungsklammer 4 Schrauben 4mm*30mm

2. Für abgeschrägte Modelle benötigen Sie zusätzlich vier 8 mm Bohrungen, um

das Gerät mit den entsprechenden Schrauben und Dübeln zu fixieren.10

3. Hängen Sie die Haube auf die Befestigungsklammer. Befestigen Sie die Haube

(siehe auch Schritt 2). Die Haube muss waagerecht ausgerichtet sein. Kontrollieren Sie die Ausrichtung mit einer Wasserwaage. 1 Befestigungsklammer 2 Haube 3 Öffnungen für Aufhängung.

4. Befestigen Sie das Rückschlagventil am Luftauslass der Haube. Bringen Sie dann

den Abluftschlauch wie unten dargestellt am Rückschlagventil an.

1. Befestigen Sie den unteren Kamin mit 2 Stück 4*8mm Schrauben.

2. Lassen Sie den Kamin gleiten bis Sie die erforderliche Höhe erreicht haben.

Befestigen Sie dann wie unten dargestellt das Halteeisen 1 mit 2 Stück 4*8 mm Schrauben.

3. Bohren Sie zwei 8 mm Löcher zur Befestigung des Halteeisens 2. Schrauben Sie

Halteeisen 2 mittels der mitgelieferten zwei Schrauben an der Wand fest.

4. Befestigen Sie den Kamin mit den zwei Schrauben.

1 Halteeisen 2 1 4*8 mm Schrauben 2 4*30 mm Schrauben + Dübel

5. Setzen Sie die Fettfilter ein und schließen Sie das Netzkabel

Sollte sich die Netzanschlussdose innerhalb der Kaminverkleidung befinden,13 Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet. Installationsschritte (Umluft)

1. Wenn Sie nicht über eine Abluftleitung nach außen verfügen wird der

Abluftschlauch nicht benötigt. Ansonsten sind die Installationsschritte identisch mit den unter Installationsschritte (Abluftführung nach außen) beschriebenen Abläufen.

2. Sie können nur beim Umluftbetrieb Kohlefilter zur Geruchsbindung

verwenden. Entnehmen Sie zur Installation der Kohlefilter zuerst den Fettfilter. Drücken Sie hierzu auf den Verschluss und ziehen Sie dann den Fettfilter nach unten.

3. Stecken Sie den Kohlefilter auf das Gerät und drehen Sie ihn im Uhrzeigersinn.

WARNUNG! Vor der Montage Netzstecker ziehen! Nur im Umluftbetrieb verwenden! WARNUNG! Befestigen Sie den Kohlefilter ordnungsgemäß. Ansonsten kann sich der Kohlefilter lockern und somit Gefahren verursachen. HINWEIS! Die Abzugsleistung verringert sich bei eingebauten Kohlefiltern. Bestellen Sie Kohlefilter unter www.pkm-online.de müssen Sie den Netzstecker entsprechen früher einstecken.14

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung. Einstellen der Uhrzeit

1. Die Uhrzeit kann nur eingestellt werden, wenn das Anzeigefeld leuchtet, dazu

berühren Sie den An/Aus Sensor einmal.

2. Drücken Sie den Timer-Sensor, bis die ersten beiden Zahlen des Displays

3. Mit der Leistungsstufeneinstellung erhöhen Sie den Wert, mit dem Licht Sensor

verringern Sie den Wert.

4. Nachdem Sie den gewünschten Wert für die Stunden eingestellt haben, drücken

Sie den Timer-Sensor, bis die letzten beiden Zahlen des Displays blinken.

5. Mit der Leistungsstufeneinstellung erhöhen Sie den Wert, mit dem Licht Sensor

verringern Sie den Wert.

6. Nachdem Sie den gewünschten Wert für die Minuten eingestellt haben, drücken

Sie den Timer-Sensor, um Ihre Einstellung zu bestätigen. Die Timer-Funktion

1. Sie können eine gewünschte Betriebsdauer voreinstellen, wenn das Gerät in

Betrieb ist. Sie können den Timer auf eine Zeit von 5-60 Minuten einstellen. Nach Ablauf dieser Zeit schaltet sich das Gerät ab.

2. Drücken Sie zum Einstellen der gewünschten Zeit einmal den Timer-Sensor.

Das LED Display zeigt nun 5:00 an.15

3. Mit der Leistungsstufeneinstellung erhöhen Sie den Wert, mit dem Licht Sensor

verringern Sie den Wert um jeweils 1 Minute.

4. Der höchste einstellbare Wert beträgt 59, der niedrigste einstellbare Wert

5. Nachdem Sie den gewünschten Wert eingestellt haben, drücken Sie den Timer-

Sensor, um Ihre Einstellung zu bestätigen. Das LED Display zeigt nun die verbleibende Betriebszeit an.

6. Wenn die eingestellte Betriebszeit abgelaufen ist, schaltet sich das Gerät ab. Das

LED Display zeigt nun wieder die Uhrzeit an.

7. Wenn Sie die Timer-Funktion das nächste Mal nutzen, stellt die Funktion

automatisch den zuletzt eingestellten Wert wieder her.

WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen. HINWEIS! Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten

2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem

Reinigungsmittel. Verwenden Sie statt dessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.

3. Verwenden Sie bei mattschwarz lackierten Geräten niemals

alkoholhaltige Reinigungsmittel, weil diese Verfärbungen verursachen.

4. Reinigen Sie gläserne Bestandteile

nur mit einem geeigneten Glasreiniger.

5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer

Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel.

6. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch

häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen.

Ausstattung abhängig vom Modell.16

7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und

sind kein Reklamationsgrund.

8. Benutzen Sie keine Scheuermittel.

9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

Aluminiumfilter Reinigen Sie die Aluminiumfüssen einmal pro Monat von Hand oder in der Spülmaschine (30

) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Benutzen Sie keine Scheuermittel! Benutzen Sie keine alkalischen Spülmaschinenreiniger (ph größer 7). Filter nicht zusammen mit verschmutztem Geschirr in den Geschirspüler stellen. Von Essensresten verstopfte Filter fallen nicht unter die Garantie. Lassen Sie den Filter gründlich trocknen, bevor Sie ihn wieder vorsichtig einsetzen.

Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter.

4.3 Austausch des Leuchtmittels

1. WARNUNG! Trennen Sie das Gerät von der Stromversorgung.

2. Beachten Sie für die nächsten Schritte die Abbildung.

3. Entfernen Sie die Aluminium-Fettfilter. Greifen Sie in die Haube und drücken

Sie die Leuchtmittel vorsichtig heraus.

4. Ziehen Sie das LED Leuchtmittel vorsichtig heraus

und trennen Sie es vom Versorgungskabel.17

5. Verbinden Sie nun das neue LED Leuchtmittel mit

dem Versorgungskabel.

6. Schieben Sie die Verkabelung zurück in die

Einbauvertiefung und befestigen Sie das neue LED Leuchtmittel.

5. Problembehandlung

Gerät arbeitet überhaupt nicht. Das Gerät ist mit dem Stromstecker nicht an der Steckdose angeschlossen. Der Stromstecker ist locker. Die Steckdose wird nicht mit Strom versorgt. Die entsprechende Sicherung ist ausgeschaltet. Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät ebenda anschließen. Überprüfen Sie die Sicherung. Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters. Beleuchtung leuchtet, aber der Motor läuft nicht. Lüftungsklappe blockiert. Motorlager defekt. Blockierung beheben. Motor ersetzen. Der Motor riecht verdächtig. Motor defekt. Motor ersetzen. Ölspuren. Einwegventil undicht. Übergang Basisschacht- Teleskopschacht undicht. Einwegventil abdichten. Übergang mit geeignetem Mittel abdichten. Gerät vibriert. Motor nicht fest montiert. Haube nicht richtig befestigt. Motor richtig befestigen. Haube richtig befestigen. Ungenügende Abzugsleistung. Abstand Haube-Kochfeld zu groß. Zu viel Zugluft aufgrund geöffneter Türen und/oder Fenster. Haube tiefer hängen. Türen und/oder Fenster schließen. Gerät ist instabil. Befestigungsbügel/-schrauben nicht fest montiert. Befestigungsbügel/-schrauben richtig montieren18 Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen: unzureichende Größe der Abluftleitung. eine Verstopfung in der Abluftleitung. der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120/150 mm betragen (siehe TECHNISCHE DATEN), da ansonsten die Leistung des Motors beeinträchtigt werden kann. falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter. falls an der Abdeckplatte des Mauerkasten feste und sehr schräg stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte. Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wenigsten hemmen. Überprüfen Sie den Zustand und die Sauberkeit der Filter. Überprüfen Sie , ob die durch die Haube der Küche entnommene Luft ersetzt wird, damit kein Unterdruck entsteht. falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 3-6 Monate). Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät gekauft haben.19

Geräteart Dunstabzugshaube Material Einbaubreite in cm 60,00 Touch Control 5 Umluftbetrieb/Abluftbetrieb*

Jährlicher Energieverbrauch (AEC hood

40,4 kW/h Energieeffizienzklasse A Fluiddynamische Effizienz (FDE hood

28,5 Fluiddynamische Effizienzklasse A Beleuchtungseffizienz (LE hood

33,6 lux/W Beleuchtungseffizienzklasse A Fettabscheidegrad 75% Fettabscheidegradklasse

A-bewertete Luftschallemission ** 59 dB 63 dB Leistungsaufnahme ausgeschaltet (P

0,48 W Leistungsaufnahme Bereitschaft (P

Leistungsaufnahme Lichtsystem (W

Kohlefilter *** CF 110 Abluftschlauch

Befestigungsmaterial

Teleskopkamin ausziehbar von-bis Abmessungen Gerät H*B*T in cm Gewicht netto/brutto in kg 40,00-79,00 cm 85,20-124,20*60,00*38,90 15,20/16,60 Metall,schwarz lackiert,Glas20 Geräteart Dunstabzugshaube Material Einbaubreite in cm 90,00 Touch Control 5 Umluftbetrieb/Abluftbetrieb*

Jährlicher Energieverbrauch (AEC hood

40,4 kW/h Energieeffizienzklasse A Fluiddynamische Effizienz (FDE hood

28,5 Fluiddynamische Effizienzklasse A Beleuchtungseffizienz (LE hood

30,6 lux/W Beleuchtungseffizienzklasse A Fettabscheidegrad 75% Fettabscheidegradklasse

A-bewertete Luftschallemission ** 56 dB 63 dB Leistungsaufnahme ausgeschaltet (P

0,48 W Leistungsaufnahme Bereitschaft (P

Leistungsaufnahme Lichtsystem (W

Kohlefilter *** CF 110 Abluftschlauch

Befestigungsmaterial

• Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Freie (Mauerdurchführung = 150 mm Ø / Bohrung ca. 160 mm Ø) ** Messwerte bei minimaler /maximaler Motorgeschwindigkeit. *** Ausstattung abhängig vom Modell. Metall,schwarz lackiert,Glas21

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der

Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!

2. Nicht mehr benutzte und alte Geräte müssen der zuständigen

Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.

3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher

unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.

4. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.

5. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt,

bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.

6. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren

entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit diesem Symbol gekennzeichneten Materialien sind wiederverwertbar. Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.22

8. Garantiebedingungen

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;

2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit,

die auf den Gebrauchswert des Produkts keinen Einfluss haben;

3. Schäden infolge Betriebs- und Bedienungsfehler,

4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;

5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport

6. Schäden infolge nicht haushaltsüblicher Nutzung;

7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -

soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;

2. Reparatur durch nicht fachkundige Personen;

3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;

4. unsachgemäße Installation oder Inbetriebnahme;

5. mangelnde oder fehlerhafte Wartung;

6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;

7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber

nicht abschließend bei Brand oder Explosion. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte. August 201423 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference. If you transfer the appliance to a third party, also hand over this instruction manual. Index

TECHNOLOGIE FÜR DEN HAUSHALT

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Veuillez contacter le magasin où vous avez acheté l’appareil Änderungen vorbehalten Subject to alterations Sous réserve de modification Stand Updated Mis à jour
