Produkttyp	Dunstabzugshaube
Marke	PKM
Modell	FS160BSPY
Material	Edelstahl, Stahlblech
Abmessungen (B x T x H)	59,5 x 29,7-46,3 x 22,5 cm
Einbaubreite	59,5 cm
Nettogewicht	6,0 kg
Bruttogewicht	7,4 kg
Spannung / Frequenz	AC 220-240 V / 50 Hz
Anschlussleistung	67 W
Jährlicher Energieverbrauch	30,4 kWh
Energieeffizienzklasse	B
Fluiddynamische Effizienz	14,4 (Kategorie D)
Beleuchtungseffizienz	44,0 Lux/W (Kategorie A)
Fettabscheidegrad	77,5 % (Kategorie C)
Betriebsarten	Abluft und Umluft
Anzahl der Geschwindigkeitsstufen	2
Beleuchtung	LED, 2 W
Fettfilter	2 Stück Aluminium, spülmaschinengeeignet
Aktivkohlefilter	Optional, 2 Stück Modell CF 140, Lebensdauer 3-6 Monate
Minimaler Abstand zum Kochfeld	65 cm (Elektro / Glaskeramik), 75 cm (Gas), 85 cm (Kohle)
Durchmesser des Abluftrohrs	120 mm oder 150 mm
Bedienungsart	Drucktasten
Installation	Wand- oder Unterschrankmontage
Reinigung der Fettfilter	Einmal im Monat von Hand oder in der Spülmaschine reinigen

Häufig gestellte Fragen - FS160BSPY PKM

Wie installiere ich die Dunstabzugshaube FS160BSPY?

Die Installation kann an der Wand oder unter einem Schrank erfolgen. Bohren Sie 8-mm-Löcher für die Wandmontage oder 4-mm-Löcher für die Unterschrankmontage. Verwenden Sie die mitgelieferten Dübel und Schrauben. Achten Sie darauf, die Mindestabstände zum Kochfeld einzuhalten: 65 cm für ein Elektrokochfeld, 75 cm für einen Gasherd und 85 cm für ein Kohle-/Ölgerät.

Wie reinige ich die Fettfilter?

Die Aluminium-Fettfilter werden einmal im Monat gereinigt. Sie können sie von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei 30 °C waschen. Keine scheuernden oder alkalischen Reinigungsmittel (pH > 7) verwenden. Vor dem Wiedereinsetzen gut trocknen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist optional und wird nur im Umluftbetrieb verwendet. Er muss je nach Kochhäufigkeit alle 3 bis 6 Monate ausgetauscht werden. Kann nicht gewaschen oder recycelt werden. Zum Einsetzen entfernen Sie zuerst den Fettfilter, dann setzen Sie den Aktivkohlefilter ein, indem Sie ihn auf jeder Seite des Motors im Uhrzeigersinn drehen.

Wie wechsle ich die LED-Lampe der Dunstabzugshaube?

Trennen Sie das Gerät vom Strom. Entfernen Sie den Fettfilter, indem Sie auf die Verriegelung drücken und nach unten ziehen. Drücken Sie das Licht von innen und trennen Sie das Kabel von der Klemme. Ersetzen Sie es durch eine neue LED-Lampe. Berühren Sie die Lampe nicht mit den Händen: Verwenden Sie einen Handschuh oder ein sauberes Tuch.

Die Dunstabzugshaube funktioniert gar nicht, was tun?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Steckdose Strom führt. Kontrollieren Sie die Sicherung. Wenn die Spannung zu niedrig ist, vergleichen Sie mit den Angaben auf dem Typenschild. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Fachmann.

Das Licht leuchtet, aber der Motor läuft nicht, warum?

Dies kann an einer blockierten Lüftungsklappe oder einem defekten Motor liegen. Entblocken Sie die Klappe. Wenn der Motor die Ursache ist, muss er von einem Fachmann ausgetauscht werden.

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 65 cm für ein Glaskeramik- oder Elektrokochfeld, 75 cm für einen Gasherd und 85 cm für einen Kohle-, Öl- oder Holzherd. Halten Sie diese Abstände ein, um Brandgefahr zu vermeiden.

Die Dunstabzugshaube vibriert oder macht Geräusche, was prüfen?

Stellen Sie sicher, dass der Motor richtig befestigt ist und die Haube gut hängt. Überprüfen Sie auch, ob das Abluftrohr nicht verstopft ist und sein Durchmesser geeignet ist (mindestens 120 mm). Ein verschmutzter Fettfilter kann ebenfalls die Geräusche erhöhen.

Wie verwende ich die Dunstabzugshaube im Abluftbetrieb?

Im Abluftbetrieb wird die Luft über einen Kanal nach außen abgeführt. Installieren Sie die Rückstauklappe am Luftauslass. Der Rohrdurchmesser sollte 120 oder 150 mm betragen. Achten Sie darauf, dass der Kanal so kurz und gerade wie möglich ist und ein minimales Gefälle von 2° aufweist, um Kondensation zu vermeiden.

Können die Fettfilter in die Spülmaschine?

Ja, die Aluminiumfilter sind spülmaschinengeeignet. Stellen Sie sie allein, ohne Geschirr, und verwenden Sie einen Schonwaschgang bei 30 °C. Vermeiden Sie saure oder alkalische Reinigungsmittel. Trocknen Sie sie gut, bevor Sie sie wieder einsetzen.

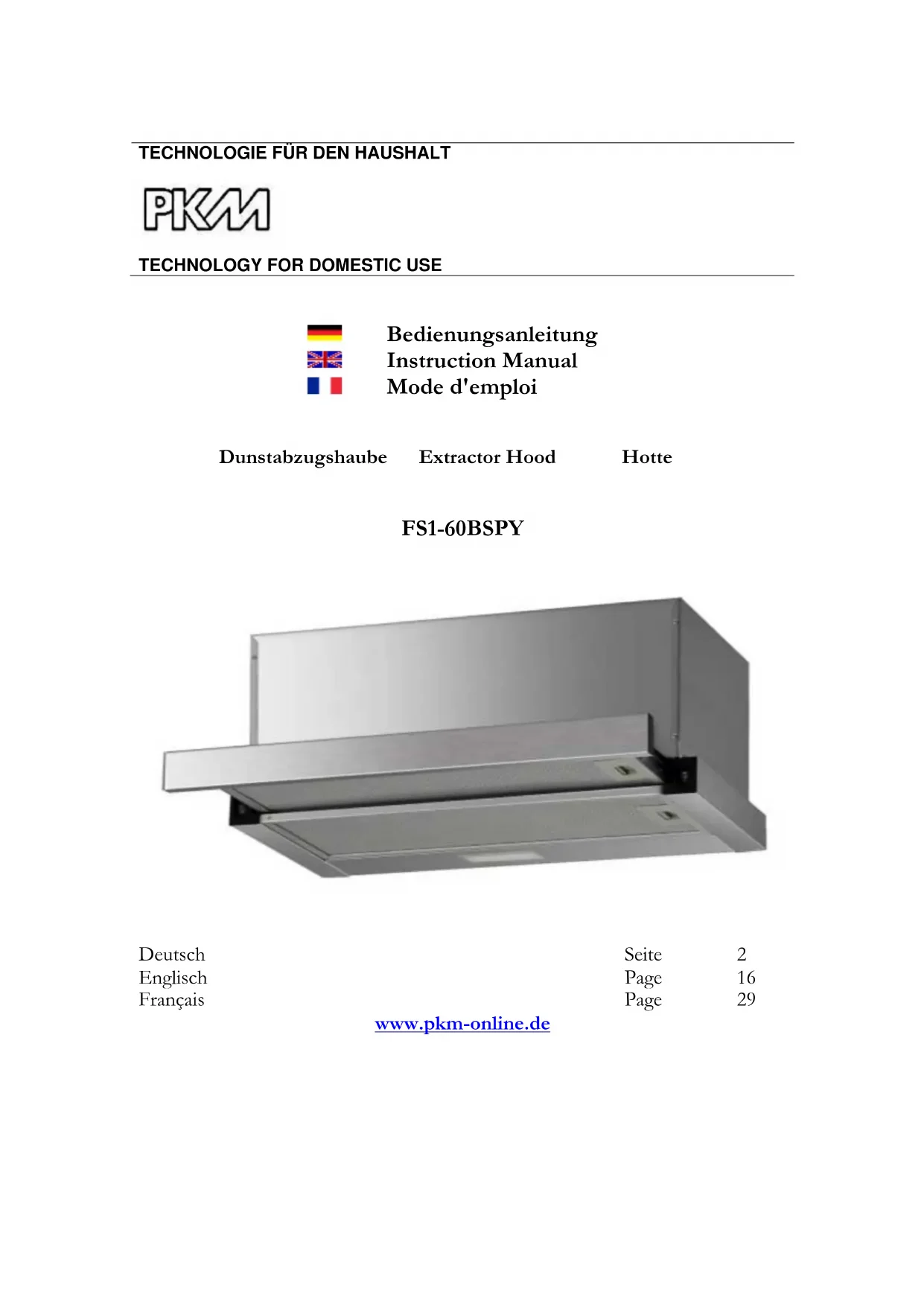

BEDIENUNGSANLEITUNG FS160BSPY PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Dunstabzugshaube

Extractor Hood

Hotte

FS1-60BSPY

Schr geehrter Kunde! Schr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise.... 3
2. Installation 6
3. Bedienfeld....9
4. Reinigung/Pflege 10
5. Problembehandlung....12
6. Technische Daten .... 13
7. Entsorgung....14
8. Garantiebedingungen....15

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.
i Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

1. Sicherheitshinweise

Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
i Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

GEFAHR!

1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind.
2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.

4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeden Fall Ihren zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen sollte:

Öffnen Sie alle Fenster zur Belüftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen.

⚠️ WARNING!

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10 ^5 bar) nicht überschreiten.
2. Betreiben Sie das Gerät nur mit 220\~240V/50Hz Wechselspannung. Verwenden Sie bei 220\~240V/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.
3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.
4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.

6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld genau ein.

Mindestabstand Unterkante Haubenkörper zu

Glaskeramik- und Gusskochplatten	65 cm
Gaskochfeld	75 cm
Kohlc- / Öl- / Holzfeucrung	85 cm

1. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

2. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

3. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selbstentzündung.

4. Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

5. Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.

6. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.

7. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.

8. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.

9. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!

10. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

11. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen.

⚠ VORSICHT!

1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.

2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen.

HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
2. Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!
3. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät benutzen. Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.
4. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb und die optimale Leistung Ihres Geräts.
5. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!
6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das Gerät selbst keine Beschädigungen aufweisen.

2. Installation

⚠️ WARNING! Eine Nichtbeachrung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen!

⚠️WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.

1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen.
2. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
3. Die Abluftleitung sollte möglichst kurz und geradlinig sein. Der Durchmesser der Abluftleitung muss mindestens 120/150 mm (siche Kapitel TECHNISCHE DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu rechnen ist.

4. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120°.

5. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.

6. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von 1cm/m oder einen Neigungswinkel von 2 ^0 ein. Ansonsten läuft Kondenswasser in den Motor der Abzugshaube.

7. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.

8. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.

9. Je nach Modell kann Ihre Abzugshaube mit einer ( oben ) oder zwei ( oben und hinten ) Abzugsöffnungen ausgestattet sein.

10. Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel versehen, der durch Drehen gegen den Uhrzeigersinn entfernt und auf die nicht benötigte Öffnung gesetzt werden kann.

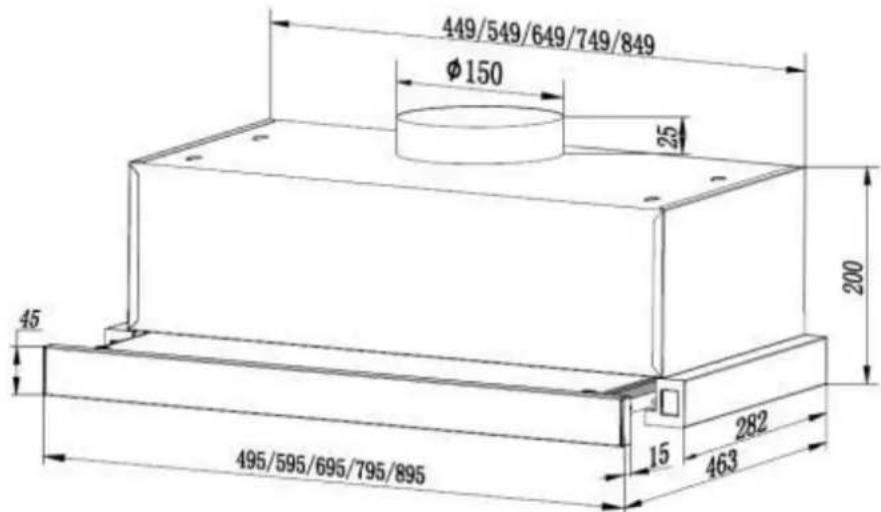

449/549/649/749/849 Ø150 25 200 45 495/595/695/795/895 15 282 463

Abluftbetrieb: Befestigen Sie die Rückschlagklappe auf dem Luftauslass.

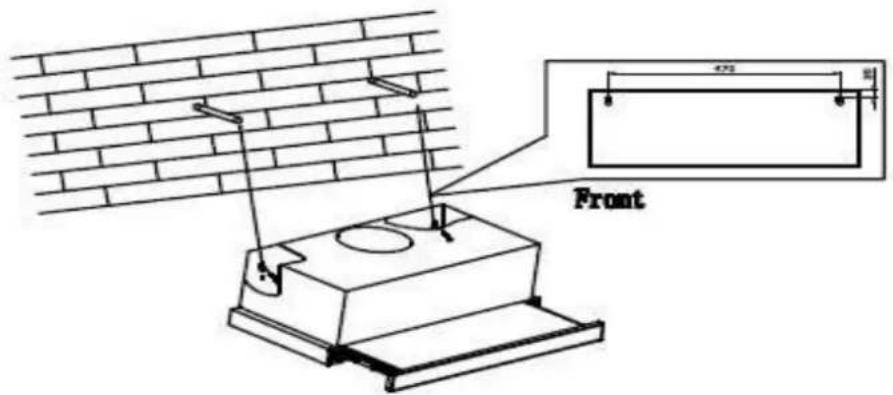

Einbaumöglichkeit 1 / Wand (Abb.1):

1. Bohren Sie die Löcher mit einem Durchmesser von 8 mm wie auf der Zeichnung angegeben in die Wand entsprechend der Lage der Schraubenlöcher hinten am Gerät.

2. Versehen Sie die ausgebohrten Löcher mit den Dübeln.

3. Ziehen Sie die Schrauben in den Dübeln fest.

4. Hängen Sie die Haube auf die Schrauben.

5. Nur Abluftbetrieb: Befestigen Sie den Abluftschlauch und führen Sie ihn in einen geeigneten Abluftschacht oder ins Freie.

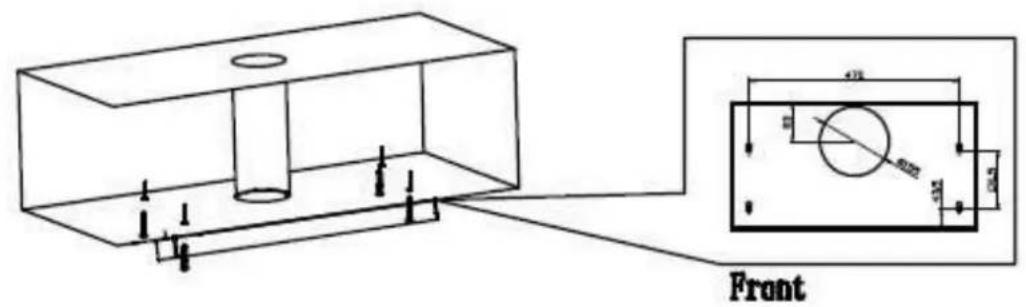

Einbaumöglichkeit 2 / unter einem Schrank (Abb.2):

1. Bohren Sie sechs Löcher mit einem Durchmesser von 4 mm in die Unterseite des Schranks.

2. Versehen Sie die Unter- und Oberseite des Schranks an den entsprechenden Stellen mit jeweils einem passenden Loch für den Luftableitung.

3. Befestigen Sie den Luftauslass an der Haube. Befestigen Sie die Haube mit den 6 Schrauben am Schrank.

4. Verbinden Sie den Luftauslass und die obere Luftablassöffnung des Schranks mit einem passenden Abluftschlauch ^[2] .

5. Sollten Sie keine Abluftschlauch-Verbindung (Schrankloch unten → Schrankloch oben) für den Umluftbetrieb verwenden, müssen die Öffnungen des Schranks immer frei sein. Reinigen Sie das Schrankinnere regelmäßig.

6. Befestigen Sie die Ausrichtungsvorrichtung unten an der Haube, um die Lücke zu schließen.

7. Nur Abluftbetrieb: Versehen Sie die Unter- und Oberseite des Schranks an den entsprechenden Stellen mit jeweils einem passenden Loch für die Luftableitung. Befestigen Sie den Abluftschlauch und führen Sie ihn in einen geeigneten Abluftschacht oder ins Freie.

Front

Front

Kohlefilter

Vor Montage Netzstecker ziehen!

Nur im Umluftbetrieb verwenden.

1 auf

2 zu

Aktivkohlefilter werden verwendet um Kochgerüche zu filtern. In der Regel sollten die Filter alle 3-6 Monate ausgewechselt werden. Bitte die Kohlefilter nicht waschen.

Zur Monatge:

1. Entfernen Sie die Metallfilter
2. Aktivkohlefilter am Motor ansetzen, einrasten und im Uhrzeigersinn drehen.
3. Wiederholen Sie dasselbe auf der anderen Seite des Motors.

Hinweis: Beim Betrieb mit Kohlefilter wird die Saugleistung gesenkt. Das Gerät ist etwas lauter.

3. Bedienfeld

①

Licht einschalten.

Licht ausschalten.

②

Niedrige Geschwindigkeit.

Hohe Geschwindigkeit.

Aus.

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

4. Reinigung/Pflege

⚠️WARNUNG!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

HINWEIS!

Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie stattdessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Verwenden Sie bei mattschwarz lackierten Geräten niemals alkoholhaltige Reinigungsmittel, weil diese Verfärbungen verursachen.
4. Reinigen Sie gläserne Bestandteile ^2 nur mit einem geeigneten Glasreiniger.
5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel.
6. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen.
7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.
8. Benutzen Sie keine Scheuermittel.
9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

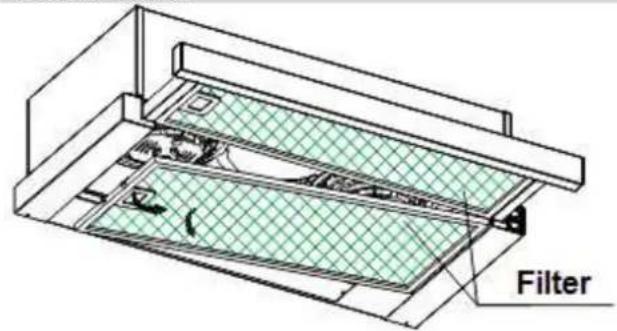

Fettfilter

Metall/Aluminium

Müssen nicht ersetzt werden. Einmal pro Monat vorsichtig von Hand oder in der Spülmaschine (30 °) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Filter nicht zusammen mit verschmutztem Geschirr in den Geschirspüler stellen.

Filter

Von Essensresten verstopfte Filter fallen nicht unter die Garantie. Lassen Sie den Filter gründlich trocknen, bevor Sie ihn wieder vorsichtig einsetzen.

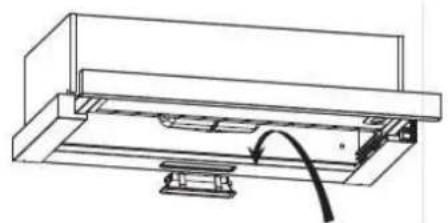

Austausch des Leuchtmittels (Nicht möglich bei LED-Version)

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweiß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dünnes Tuch oder dünne Stoffhandschuhe.

1. ⚠️ WARNING! Trennen Sie das Gerät von der Stromversorgung.
2. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
3. Entnehmen Sie das verbrauchte Leuchtmittel.
4. Drücken Sie vorsichtig die Verriegelung und ziehen sie die Leuchtmittel nach unten.
5. Ersetzen Sie es durch ein Leuchtmittel von gleicher Bauart und Leistung.

Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät ist mit dem Stromstecker nicht an der Steckdose angeschlossen.
Der Stromstecker ist locker.
Die Steckdose wird nicht mit Strom versorgt.
Die entsprechende Sicherung ist ausgeschaltet.

Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät ebenda anschließen.
Überprüfen Sie die Sicherung.
Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.

Beleuchtung leuchtet, aber der Motor läuft nicht.

▶ Lüftungsklappe blockiert.
▶ Motorlager defekt.

▶ Blockierung beheben.

▶ Motor ersetzen.

Der Motor riecht verdächtig.

▶ Motor defekt.

▶ Motor ersetzen.

Ölspuren.

Einwegventil undicht.
Übergang Basisschacht-Teleskopschacht undicht.

Einwegventil abdichten.
Übergang mit geeignetem Mittel abdichten.

Gerät vibriert.

▶ Motor nicht fest montiert.
Haube nicht richtig befestigt.

▶ Motor richtig befestigen.

Haube richtig befestigen.

Ungenügende Abzugsleistung.

▶ Abstand Haube-Kochfeld zu groß.
Zu viel Zugluft aufgrund geöffneter Türen und/oder Fenster.

Haube tiefer hängen.
➢ Türen und/oder Fenster schließen.

Gerät ist instabil.

Befestigungsbügel/-schrauben nicht fest montiert.

Befestigungsbügel/-schrauben richtig montieren

Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen:

✿ unzureichende Größe der Abluftleitung.
◆ eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120/150 mm betragen (siche TECHNISCHE DATEN), da ansonsten die Leistung des Motors beeinträchtigt werden kann.

falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.
falls an der Abdeckplatte des Mauerkastens feste und sehr schräg stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
- Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wenigsten hemmen.
✿ Überprüfen Sie den Zustand und die Sauberkeit der Filter.
✿ Überprüfen Sie, ob die durch die Haube der Küche entnommene Luft ersetzt wird, damit kein Unterdruck entsteht.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät gekauft haben.

1. Technische Daten

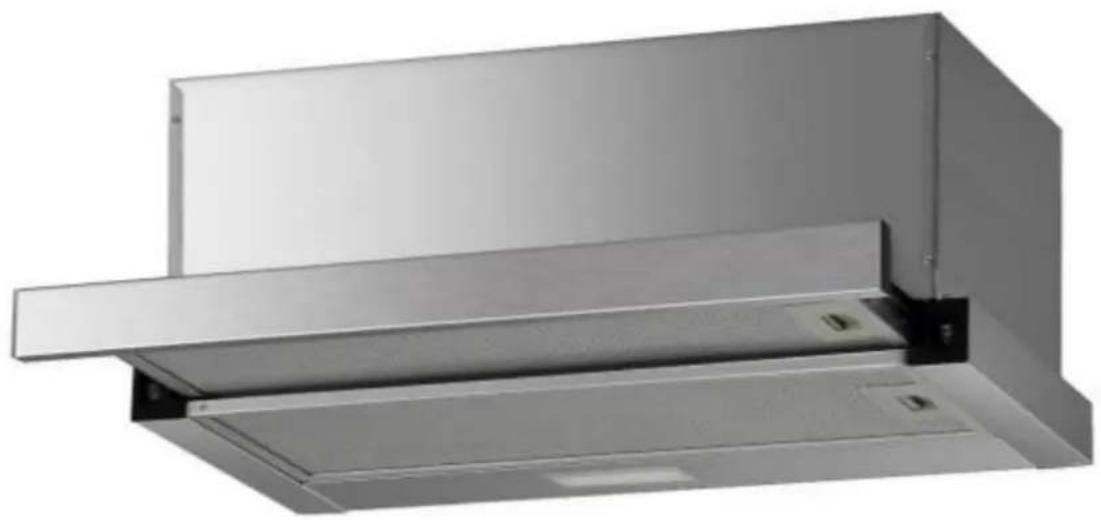

Geräteart	Dunstabzugshaube
Material	Stahlblech, Edelstahl
Einbaubreite in cm	59,50
Kippschalter	2
Umluftbetrieb/Abluftbetrieb*	√	√
Jährlicher Energieverbrauch (AEC _hood )	30,4 kWh
Energieeffizienzklasse	B
Fluiddynamische Effizienz (FDE _hood )	14,4
Fluiddynamische Effizienzklasse	D
Beleuchtungseffizienz (LE _hood )	44,0 lux/W
Beleuchtungseffizienzklasse	A
Fcttabschidegrad	77,5 %
Fcttabschidegradklasse	C
Leistungsaufnahme ausgeschaltet (Po)	0,00 W
Leistungsaufnahme Bereitschaft (Ps)	0,00 W
Leistungsaufnahme Lichtsystem (Wl)	2,0 W
Anschlusswert	67,0 W
Stromspannung/Frequenz	AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest	2	Aluminium √
Kohlefilter **	2*CF 140
Abluftschlauch	-
Befestigungsmaterial	√
Bedienungsanleitung	√
Teleskopkamin ausziehbar von-bis	-
Abmessungen Gerät H*B*T in cm	22,50*59,50*29,70 – 46,30
Gewicht netto/brutto in kg	6,00/7,40

* Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Frei (Mauerdurchführung = 150mm ∅ / Bohrung ca. 160mm ∅)

** Ausstattung abhängig vom Modell.

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen!
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

Wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät erworben haben.

Änderungen vorbehalten

Stand 26.06.2019
